Cách cài đặt biến tần đơn giản nhất mà ai cũng có thể làm

Tác giả Sudo Ecommerce 18/10/2024 35 phút đọc

Biến tần là một thành tựu công nghệ động điện hiện đại. Nó đã chứng minh vai trò quan trọng của mình trong việc tối ưu hóa hiệu suất và điều khiển linh hoạt của các hệ thống điện. Bài viết sau đây sẽ hướng dẫn cài đặt biến tần một cách chi tiết giúp bạn dễ dàng thực hiện.

Giới thiệu về biến tần

Biến tần là thiết bị làm thay đổi tần số dòng điện đặt lên cuộn dây bên trong động cơ và thông qua đó có thể điều khiển tốc độ động cơ một cách vô cấp, không cần dùng đến các hộp số cơ khí. Biến tần sử dụng các linh kiện bán dẫn để đóng ngắt tuần tự dòng điện đặt vào các cuộn dây của động cơ để làm sinh ra từ trường xoay làm quay động cơ.

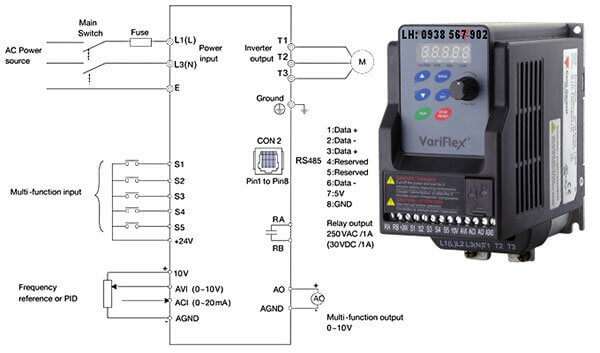

sơ đồ đấu dây biến tần — Sơ đồ đấu dây biến tần

Biến tần tất cả các hãng đều giống nhau, chỉ khác ký hiệu chân còn sơ đồ gần như nhau. Các thông số cơ bản khi cài đặt biến tần áp dụng chung cho tất cả các loại biến tần. Chỉ với bốn thông số này bạn có thể sử dụng được biến tần.

Các thông số cơ bản cần nhớ khi cài đặt biến tần

Có 4 thông số bạn nhất định phải nhớ khi cài đặt biến tần, với bất kì cách cài đặt biến tần nào cũng cần sử dụng tới những thông số này.

Cài thông số chọn cách RUN/STOP

Trên bàn phím hay thông qua chân điều khiển bên ngoài (24V + S1), tìm thông số trong tài liệu hướng dẫn có cụm từ (Main run source selection), (Operation Method) hoặc (Drive Mode – Run/Stop Method) tùy mỗi loại biến tần có cách ghi khác nhau.

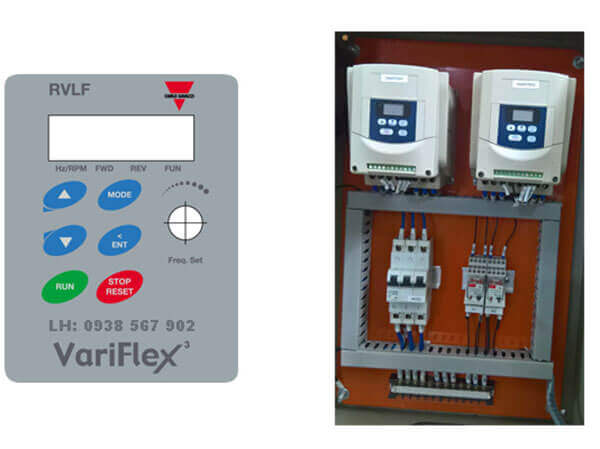

bàn phím cài đặt biến tần — Bàn phím cài đặt biến tần

Lựa chọn như sau:

0: Keypad: Run/Stop trên bàn phím.
1: External Run/Stop control: Run/Stop bên ngoài.
2: Communication: Run/Stop qua cổng RS485.

Thời gian tăng tốc (Acceleration time 1) và thời gian giảm tốc (Deceleration time 1)

Thông số về thời gian luôn là phần quan trọng trong mọi cài đặt máy móc tự động hóa, trong đó có cả cách cài đặt biến tần . Nó quyết định trực tiếp tới khả năng hoạt động trơn tru của máy hiện tại và sau này.

Thời gian tăng tốc là thời gian khi nhấn RUN thì motor sẽ chạy từ 0Hz ~ 50HZ mặc định là 10 giây, tùy ứng dụng sẽ có thời gian khác nhau. Thời gian giảm tốc là thời gian khi nhấn STOP đến khi động cơ ngừng hẳn.

Trong biến tần có thông số cài đặt bỏ qua chế độ Deceleration, đó là Fee Run, là lúc nhấn STOP sẽ cho motor ngừng tự do.

Chọn lựa cách thức thay đổi tần số

Mỗi hãng sẽ có tên gọi khác nhau như Main frequency source selection, Frequency setting Method, Frequency Command. Bao gồm các lựa chọn sau:

0: Keypad: Thay đổi tần số bằng nút lên và xuống trên bàn phím.
1: Potentiometer on keypad: Thay đổi tần số bằng núm vặn.
2: External AVI analog signal Input: Thay đổi tần số bằng tín hiệu biến trở hoặc 0-10VDC.
3: External ACI analog signal input: Thay đổi tần số bằng bằng tín hiệu 4-20mA.
4: Communication setting frequency: Thay đổi tần số bằng RS485.
5: PID output frequency: Thay đổi tần số bằng tín hiệu hồi tiếp PID.

Cài giới hạn tần số

Đặt giới hạn tần số sẽ cho phép động cơ chạy nhanh nhất với đơn vị Hz. Giả sử khi cài là 40Hz thì động cơ chạy tối đa là 40Hz, n=60×40/2 = 1200 Vòng/Phút, có thể cài bao nhiêu cũng được trong phạm vi thông dụng là (1-60Hz) đối với động cơ thường.

Hướng dẫn cài đặt biến tần chi tiết

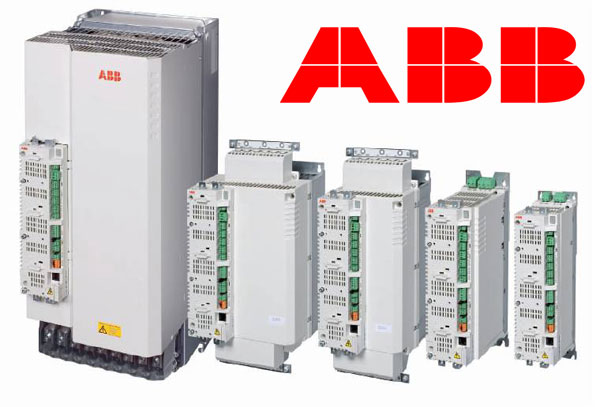

Hướng Dẫn Cài Đặt Biến Tần ABB

HƯỚNG DẪN CƠ BẢN SỬ DỤNG BIẾN TẦN ABB ACS550

Káº¿t quáº£ hÃ¬nh áº£nh cho biÃªÌn tÃ¢Ìn abb Để đảm bảo an toàn, kiểm tra áp-tô-mát (MCCB) hoặc khởi động từ (MC) đã ở trạng thái OFF trước khi đấu vào nguồn điện.

II 1. Các thông số cài đặt cơ bản:

LED Hiển thị	Tên thông số	Mô tả
REF	Lệnh điều khiển tần số	Cài đặt tần số cơ bản khi không sử dụng điều chỉnh tốc độ khi chạy
1001	Phương pháp lựa chọn chức năng chạy	Lựa chọn_ 2: Đặt tín hiệu chân DI1= chạy thuận, DI2= hướng quay 3: Sử dụng tín hiệu kích xung( 3 wire) 9: Kích hoạt DI1= chạy thuận, DI2= chạy ngược
1103	Phương pháp chọn tín hiệu tham chiếu tần số	Lựa chọn_ 0: Sử dụng phím mũi tên tăng giảm tần số 1: Sử dụng tín hiệu vào chân AI1 2: Sử dụng tín hiệu vào chân AI2
1104	Cài đặt tần số nhỏ nhất cho tín hiệu AI1	0 Hz – 500 Hz
1105	Cài đặt tần số lớn nhất cho tín hiệu AI1	0 Hz – 500 Hz
1401	Cài đặt đầu ra role đa chức năng	Lựa chọn_ 2: role đóng khi biến tần chạy 4: role đóng khi có lỗi xảy ra
2003	Xác định dòng điện cực đại cho phép của động cơ	1.8-2 Idm
2008	Xác định tần số đầu ra lớn nhất của biến tần	0-500 Hz
2102	Lựa chọn chế độ dừng	Lựa chọn_ 1: biến tần dừng theo thời gian giảm tốc 2: biến tần dừng tự do
2202	Thời gian tăng tốc	0-1800s
2203	Thời gian tăng tốc	0-1800s

Nhóm thông số	Tên thông số	Mô tả nhóm
01	OPERATING DATA	Cho phép người dung theo dõi trạng thái hoạt động của biến tần,điện áp,tần số,tín hiệu…..
03	BK giá trị thực tế	Theo dõi thông tin liên lạc fieldbus
04	FAULT HISTORY	Lưu trữ lịch sử lỗi của biến tần
10	START/STOP/DIR	Xác định tín hiệu cho chạy,dừng và thay đổi hướng
11	REFERENCE SELECT	Các chức năng lựa chọn tần số
12	CONSTANT SPEEDS	Xác định các tập hợp các giá trị không đổi
13	ANALOG INPUTS	Xác định giới hạn cho tín hiệu đầu vào
14	RELAY OUTPUTS	Xác định điều kiện kích hoạt role đầu ra của biến tần
15	ANALOG OUTPUTS	Xác định giá trị cho tín hiệu ra dòng điện 4-20mA
16	SYSTEM CONTROLS	Xác định các biến khóa hệ thống và cho phép hoạt động
20	LIMITS	Xác định giới hạn nhỏ nhất và lớn nhất
21	START/STOP	Cách thức điều khiển khởi động và dừng động cơ
22	ACCEL/DECEL	Xác định tỷ lệ tăng tốc và giảm tốc
24	TORQUE CONTROL	Kiểm soát hoạt động momen xoắn
26	MOTOR CONTROL	Các biến sử dụng kiểm soát động cơ
30	FAULT FUNCTIONS	Kiểm soát hoạt động lỗi của biến tần
31	AUTOMATIC RESET	Quy định điều kiện để tự động reset
33	INFOMATION	Chứa các thông tin của biến tần
34	PANEL DISPLAY	Xác định nội dung hiển thị màn hình biến tần
40	PROCESS PID	Các tham số cho điều khiển PID
50	ENCODER	Thiết lập cho sử dụng bộ mã hóa xung
51	EXT COM MODULE	Xác định cho bộ chuyển đổi fieldbus module truyền thông
98	OPTIONS	Các giao tiếp tùy chọn để liên kết với biến tần
99	START UP-DATA	Mô tả tín hiệu thực tế cho ACS 550

Hướng dẫn cách cài đặt biến tần Schneider

Biến tần Schneider được cài đặt mặc định trong các điều kiện hoạt động thông dụng.

Hiển thị: (BBT) sẵn sàng (rdY) khi động cơ dừng và tần số động cơ khi đồng cơ chạy.

Tần số động cơ (bFr): 50Hz.

Ứng dụng duy trì moment cố định bằng cách điều khiển vector từ thông, không cần cảm biến.

Chế độ dừng bình thường theo độ tăng/giảm tốc giảm tốc (Stt=rMP).

Chế độ dừng khi có lỗi: tự do

Các độ tăng/giảm tốc tăng & giảm tốc tuyến tính (ACC, dEC): 3 giây.

Tốc độ thấp (LSP): 0Hz.

Tốc độ cao (HSP): 50Hz.

Dòng nhiệt động cơ (ItH) = dòng điện danh định của động cơ (phụ thuộc vào công suất (BBT)).

Dòng hãm động cơ (SdC) = 0.7x dòng danh định của (BBT), cho mỗi 0,5 giây.

Tự động điều chỉnh độ tăng/giảm tốc giảm tốc trong trường hợp quá áp lúc hãm.

Không tự động khởi động sau khi bị lỗi.

Tần số đóng cắt của bộ nghịch lưu: 4kHz.

Các ngõ vào logic:

– LI1, LI2 (vận hành 2 chiều): điều khiển 2-dây theo trạng thái, LI1=thuận, LI2=nghịch. Đối với ATV312xxxxxxA, hai ngõ vào này chưa gán chức năng

– LI3, LI4: dùng để chọn 4 tốc độ đặt trước (tốc độ 1= tốc độ tham chiếu hoặc bằng 0, tốc độ 2 = 10Hz, tốc độ 3 = 15Hz, tốc độ 4 = 20Hz).

LI5-LI6: chưa gán chức năng.

Các ngõ vào analog:

– AI1: tham chiếu tốc độ 0-10V, chưa gán đối với ATV31xxxxxxA.

– AI2: tham chiếu tốc độ tổng 0±10V.

– AI3: 4-20mA chưa gán chức năng.

Như vậy là FDI care đã hướng dẫn cách cài đặt biến tần của hai loại phổ biến nhất hiện nay là ABB và Schneider. Bạn có thể áp dụng các cách cài đặt này cho hầu hết thiết bị biến tần hãng khác bởi chúng đều có quy cách cài đặt tương đồng nhau. Nếu gặp khó khăn trong quá trình cài đặt, bạn hãy để lại bình luận hoặc liên hệ trợ giúp từ FDI care các bạn nhé!
