1. Máy đo kích thước quang học 2D là gì?

Máy đo kích thước quang học 2D, thường được gọi là máy đo 2D VMM (viết tắt của Video Measuring Machine), là một thiết bị đo lường công nghệ cao được sử dụng để kiểm tra kích thước hình học của các chi tiết một cách cực kỳ chính xác mà không cần tiếp xúc trực tiếp với sản phẩm.

Hãy tưởng tượng nó là sự kết hợp thông minh giữa một chiếc kính hiển vi công suất lớn, một hệ thống thước đo kỹ thuật số siêu chính xác và một máy tính với phần mềm phân tích hình ảnh chuyên dụng.

2. Cấu tạo và Nguyên lý hoạt động

Để hiểu rõ máy đo 2D là gì, cần nắm được các bộ phận chính và cách chúng phối hợp với nhau:

1. Bàn máy (Stage): Là nơi đặt vật thể cần đo. Bàn máy có thể di chuyển theo hai trục X và Y một cách chính xác, thường được làm từ đá granite nguyên khối để đảm bảo sự ổn định, chống rung và không bị ảnh hưởng bởi sự thay đổi nhiệt độ.
2. Hệ thống quang học: Đây là "đôi mắt" của máy, bao gồm:
   • Camera CCD công nghiệp: Có độ phân giải rất cao, thu lại hình ảnh sắc nét của chi tiết cần đo.
   • Ống kính (Lens): Có khả năng phóng đại hình ảnh lên hàng chục, thậm chí hàng trăm lần, giúp quan sát những chi tiết siêu nhỏ.
   • Hệ thống đèn chiếu sáng: Bao gồm đèn chiếu trên bề mặt (đèn vòng) và đèn chiếu từ dưới lên (đèn nền) để làm nổi bật các cạnh viền của sản phẩm, giúp phần mềm nhận diện chính xác hơn.
3. Hệ thống thước quang (Linear Scales): Gắn trên các trục X và Y của bàn máy, có nhiệm vụ ghi nhận sự dịch chuyển của bàn máy với độ chính xác đến từng micromet.
4. Phần mềm phân tích: Đây là "bộ não" của hệ thống. Phần mềm sẽ:
   • Nhận hình ảnh từ camera và dữ liệu tọa độ từ thước quang.
   • Sử dụng các thuật toán thông minh để tự động nhận diện các điểm, đường thẳng, cung tròn, góc... trên sản phẩm.
   • Tính toán và hiển thị các kết quả đo lường một cách nhanh chóng.

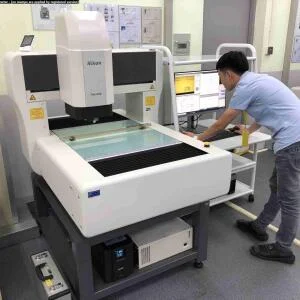

Nguyên lý hoạt động của máy rất trực quan: Camera phóng đại hình ảnh của sản phẩm lên màn hình, người dùng hoặc chương trình tự động sẽ di chuyển bàn máy để định vị các điểm cần đo. Phần mềm sẽ dựa vào sự thay đổi tọa độ của thước quang để tính toán ra khoảng cách, đường kính, góc độ... của các điểm đó với độ chính xác cực cao.

3. Vai trò của máy đo kích thước quang học 2D trong công nghiệp hiện đại

Trong bối cảnh cạnh tranh toàn cầu, chất lượng và độ chính xác của sản phẩm là yếu tố sống còn của một doanh nghiệp sản xuất. Máy đo kích thước quang học 2D đóng vai trò là công cụ cốt lõi, giúp doanh nghiệp đảm bảo chất lượng sản phẩm đồng nhất và tối ưu hóa toàn bộ quy trình sản xuất.

3.1. Kiểm soát chất lượng linh kiện với độ chính xác Micro mét

Trước đây, việc đo lường các chi tiết nhỏ và phức tạp bằng các công cụ truyền thống như thước kẹp hay panme gặp rất nhiều khó khăn và sai số. Máy đo 2D ra đời đã giải quyết triệt để vấn đề này. Với hệ thống camera và phần mềm thông minh, máy có thể đo lường chính xác hàng loạt các yếu tố hình học như điểm, đường thẳng, vòng tròn, cung tròn, elip với độ chính xác chỉ vài micromet.

Việc kiểm soát chặt chẽ này đảm bảo mọi linh kiện từ điện tử, phụ tùng ô tô đến các chi tiết cơ khí chính xác đều được sản xuất đúng với bản vẽ thiết kế. Đây là nền tảng bắt buộc để một doanh nghiệp có thể đáp ứng các tiêu chuẩn quản lý chất lượng khắt khe của hệ thống QA/QC và đạt được các chứng nhận quốc tế quan trọng như ISO 17025 về năng lực của phòng thử nghiệm và hiệu chuẩn.

3.2. Tăng hiệu suất sản xuất thông qua tự động hóa

Lợi ích của máy đo 2D không chỉ dừng lại ở độ chính xác. Nó còn là một công cụ giúp tăng tốc quy trình kiểm tra một cách đột phá.

• Đo không tiếp xúc: Công nghệ này loại bỏ hoàn toàn thời gian gá đặt mẫu phức tạp và nguy cơ làm trầy xước hay biến dạng các chi tiết mỏng manh.
• Tự động hóa: Các tính năng như tự động lấy nét và tự động nhận diện cạnh giúp giảm thiểu tối đa thao tác của người vận hành.
• Lập trình đo hàng loạt: Phần mềm cao cấp như PC-DMIS Vision cho phép kỹ sư lập trình một chu trình đo tự động cho một sản phẩm mẫu. Sau đó, máy có thể tự động lặp lại quy trình này cho hàng trăm, hàng ngàn sản phẩm tiếp theo mà không cần sự can thiệp của con người, đồng thời tự động xuất báo cáo kết quả dưới dạng file Excel hoặc so sánh trực tiếp với file thiết kế AutoCAD.

Chia sẻ từ người dùng UGC: Anh Nguyễn Văn Hùng, kỹ sư QC tại một công ty điện tử ở TP.HCM, chia sẻ: “Từ khi đầu tư máy đo 2D Hexagon từ FDI Care, thời gian kiểm tra một lô linh kiện PCB của chúng tôi giảm từ 4 giờ xuống chỉ còn 30 phút. Độ chính xác và đồng đều tăng lên rõ rệt.”

Máy đo 2D thực sự là một cuộc cách mạng giúp nâng cao chất lượng và hiệu suất sản xuất. Tiếp theo, hãy cùng khám phá danh mục các loại máy phổ biến.

3. Các thương hiệu máy đo kích thước quang học 2D từ FDI Care

Các thương hiệu máy đo kích thước quang học 2D có tại FDI Care bao gồm Mitutoyo, Insize, IMS. Cụ thể như sau:

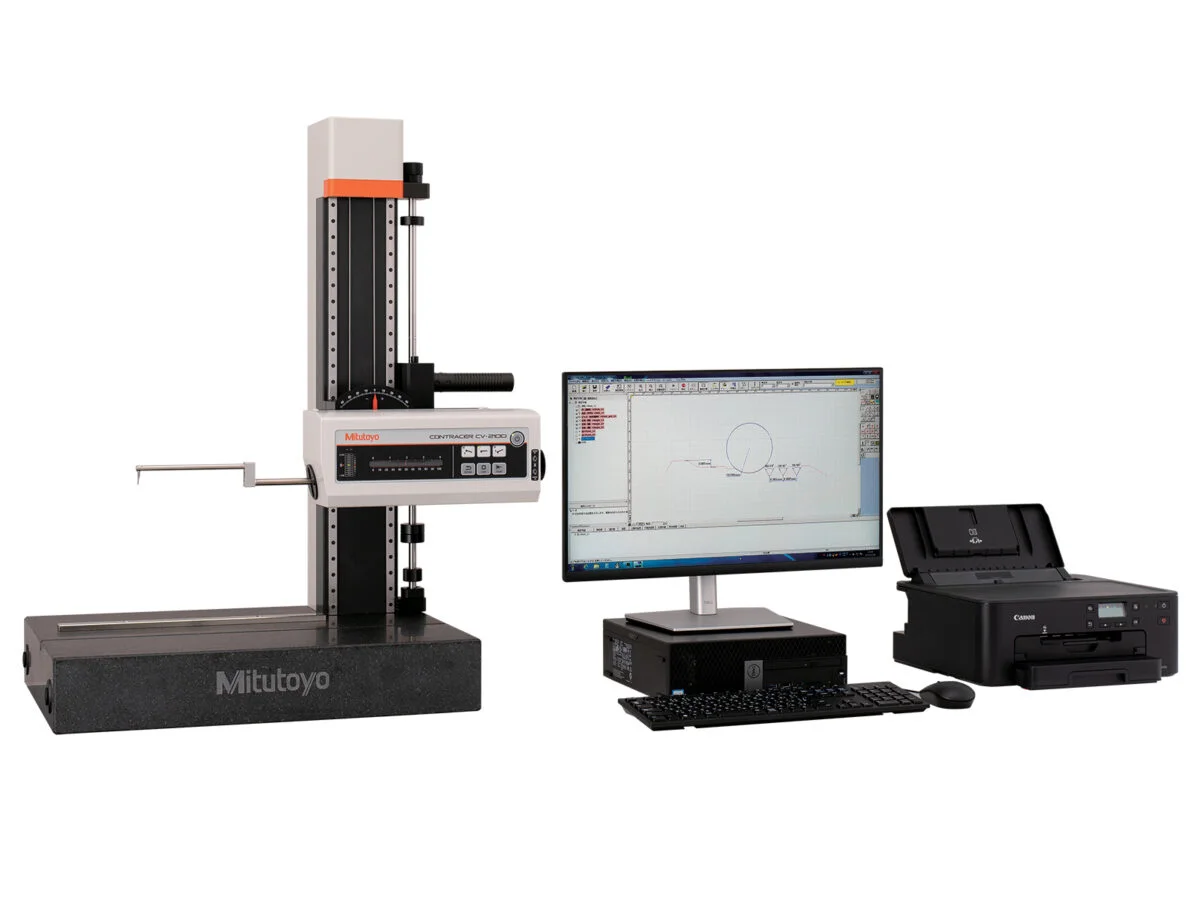

1. Máy đo kích thước quang học 2D Mitutoyo

Tổng quan: Khi nhắc đến thiết bị đo lường cơ khí chính xác, Mitutoyo là cái tên đầu tiên và là "tượng đài" không thể thay thế. Được thành lập vào năm 1934 tại Nhật Bản, Mitutoyo đã trở thành biểu tượng toàn cầu về chất lượng, độ chính xác và sự bền bỉ. Các sản phẩm của Mitutoyo là tiêu chuẩn trong hầu hết các nhà máy sản xuất của Nhật Bản, châu Âu, Mỹ và các doanh nghiệp FDI yêu cầu chất lượng cao tại Việt Nam.

Các dòng sản phẩm nổi bật: Mitutoyo cung cấp một dải sản phẩm cực kỳ rộng lớn, từ các dụng cụ cầm tay đến các hệ thống đo lường phức tạp nhất:

• Dụng cụ đo cơ bản: Thước cặp (Calipers), Panme (Micrometers), Đồng hồ so (Indicators), Thước đo cao (Height Gauges)...
• Máy đo quang học: Máy đo 2D/3D (Vision Measuring Machines), Máy chiếu biên dạng (Profile Projectors).
• Máy đo chuyên dụng: Máy đo độ cứng, Máy đo độ nhám bề mặt, Máy đo biên dạng, Máy đo tọa độ 3 chiều (CMM).

Điểm mạnh:

• Độ chính xác gần như tuyệt đối: Các sản phẩm của Mitutoyo nổi tiếng với sai số cực nhỏ, độ lặp lại cao, đáp ứng những tiêu chuẩn khắt khe nhất.
• Độ bền vượt trội: Được chế tạo từ những vật liệu cao cấp và công nghệ luyện kim hàng đầu của Nhật Bản, sản phẩm Mitutoyo có tuổi thọ rất cao, hoạt động ổn định trong nhiều năm.
• Công nghệ tiên tiến: Luôn đi đầu trong việc áp dụng công nghệ mới vào sản phẩm, từ các màn hình hiển thị điện tử sắc nét đến các phần mềm phân tích dữ liệu mạnh mẽ.

Đối tượng phù hợp: Các nhà máy sản xuất trong ngành ô tô, hàng không, điện tử, cơ khí chính xác, và các phòng thí nghiệm, phòng QA/QC yêu cầu độ tin cậy và chính xác ở mức cao nhất.

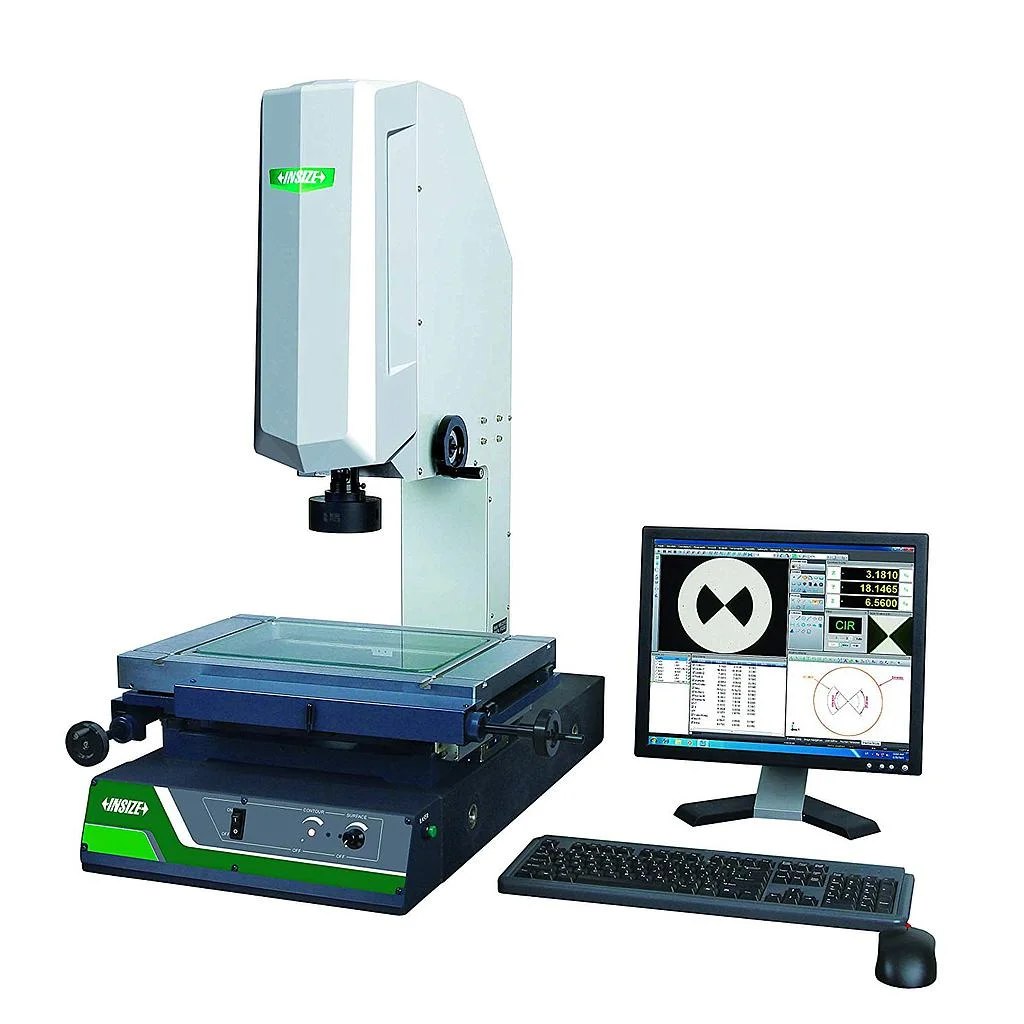

2. Máy đo kích thước 2D Insize

Tổng quan: Được thành lập vào năm 1995, Insize đã nhanh chóng trở thành một thương hiệu toàn cầu, cung cấp các thiết bị đo lường chất lượng cao với mức giá cực kỳ cạnh tranh. Mặc dù có nguồn gốc từ Trung Quốc, Insize có mạng lưới phân phối và trung tâm R&D tại nhiều quốc gia như Mỹ, Tây Ban Nha, Brazil, và các sản phẩm cao cấp của hãng được sản xuất tại Đức, Ý. Triết lý của Insize là mang đến các sản phẩm có hiệu suất cao với giá cả phải chăng.

Các dòng sản phẩm nổi bật: Insize tập trung mạnh vào các dụng cụ đo lường cơ khí phổ thông và các thiết bị đo kiểm cơ bản:

• Dụng cụ đo cơ khí: Thước cặp, Panme, Đồng hồ so, Thước đo cao, Dưỡng đo các loại.
• Thiết bị đo điện tử: Cung cấp phiên bản điện tử cho hầu hết các dụng cụ cơ khí, giúp việc đọc kết quả dễ dàng và chính xác hơn.
• Máy đo chuyên dụng: Máy đo độ cứng, Máy đo lực kéo nén, Máy chiếu biên dạng.

Điểm mạnh:

• Giá cả cực kỳ cạnh tranh: Đây là ưu điểm lớn nhất. Mức giá của các sản phẩm Insize thường chỉ bằng 1/3 hoặc 1/2 so với các thương hiệu từ Nhật Bản, G7, giúp các doanh nghiệp vừa và nhỏ dễ dàng tiếp cận.
• Chất lượng đảm bảo: Dù có giá thành rẻ, các sản phẩm của Insize vẫn đảm bảo độ chính xác và độ bền đáp ứng tốt các yêu cầu sản xuất thông thường. Nhiều sản phẩm đạt các chứng nhận quốc tế uy tín.
• Mẫu mã đa dạng: Cung cấp rất nhiều model và dải đo khác nhau cho mỗi loại sản phẩm, đáp ứng gần như mọi nhu-cầu-đo-lường-cơ-bản.

Đối tượng phù hợp: Các xưởng sản xuất, nhà máy vừa và nhỏ, các cơ sở giáo dục đào tạo nghề, và các kỹ sư, thợ cơ khí cần những dụng cụ đo lường đáng tin cậy với ngân sách đầu tư hợp lý.

3. Máy đo 2D IMS

Tổng quan: IMS (IMS Messsysteme GmbH) là một thương hiệu cao cấp đến từ Đức, chuyên sâu về các hệ thống đo lường không tiếp xúc và các giải pháp tích hợp tự động hóa cho các ngành công nghiệp nặng. Các sản phẩm của IMS không phải là các dụng cụ cầm tay mà là các hệ thống phức tạp được tích hợp trực tiếp vào dây chuyền sản xuất.

Các dòng sản phẩm nổi bật: IMS tập trung vào các hệ thống đo lường quang học, X-ray và đồng vị phóng xạ cho các ngành công nghiệp sản xuất kim loại:

• Hệ thống đo độ dày: Sử dụng tia X hoặc laser để đo độ dày của các tấm thép, nhôm, đồng đang di chuyển trên dây chuyền cán.
• Hệ thống đo chiều rộng và biên dạng: Dùng camera và laser để kiểm tra kích thước và hình dạng của sản phẩm.
• Hệ thống đo độ phẳng: Sử dụng các cụm camera Cluster đặc biệt để kiểm tra độ phẳng của các tấm kim loại.

Điểm mạnh:

• Công nghệ đỉnh cao: Là chuyên gia hàng đầu thế giới trong lĩnh vực đo lường không tiếp xúc cho ngành thép và kim loại màu.
• Độ chính xác và tốc độ vượt trội: Các hệ thống của IMS có thể đo lường với độ chính xác micromet ngay cả khi sản phẩm đang di chuyển với tốc độ hàng trăm mét mỗi phút.
• Giải pháp tự động hóa toàn diện: Cung cấp các hệ thống hoàn chỉnh, tích hợp sâu vào quy trình sản xuất của nhà máy, giúp kiểm soát chất lượng 100% theo thời gian thực.

Đối tượng phù hợp: Các nhà máy sản xuất thép, nhôm, đồng quy mô lớn; các trung tâm gia công kim loại tấm (metal service centers) và các ngành công nghiệp nặng yêu cầu kiểm soát chất lượng tự động hóa ở mức độ cao nhất.

4. Yêu cầu kỹ thuật của máy đo kích thước quang học 2D

Để đảm bảo kết quả chính xác, các thiết bị đo lường quang học cần đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt.

4.1. Độ chính xác và Độ tin cậy

Độ chính xác là yếu tố quan trọng nhất. Nó thường được biểu thị bằng một công thức phức tạp như ±,3+L/200,μm, trong đó L là chiều dài đang được đo. Độ phân giải của máy phải đạt mức 0.0005mm. Để đảm bảo độ tin cậy, máy phải được hiệu chuẩn định kỳ theo tiêu chuẩn quốc tế ISO 17025. Cấu thành nên độ chính xác này là sự kết hợp của hệ thống thước quang học độ phân giải cao, camera CCD công nghiệp và các cảm biến phụ trợ như đầu dò tiếp xúc hoặc laser.

4.2. Thiết kế phù hợp môi trường công nghiệp

Một chiếc máy đo 2D công nghiệp phải có kết cấu vững chãi. Bàn máy thường được làm từ đá granite nguyên khối để chống lại sự giãn nở vì nhiệt và triệt tiêu các rung động từ môi trường nhà xưởng. Máy cũng cần có khả năng chống bụi đạt chuẩn IP54, phù hợp để hoạt động trong các môi trường yêu cầu độ sạch cao. Phần mềm đi kèm phải mạnh mẽ, có khả năng xuất báo cáo dưới dạng biểu đồ SPC hay các định dạng phổ biến khác.

5. Ứng dụng và phạm vi đo phù hợp của máy đo 2D

Ứng dụng và phạm vi đo phù hợp của máy đo 2D bao gồm ngành linh kiện điện tử và PCB, ngành cơ khí chính xác và ô tô. Cụ thể như sau:

5.1. Ngành linh kiện điện tử và PCB

Đây là lĩnh vực ứng dụng phổ biến nhất. Máy đo 2D được dùng để kiểm tra kích thước các đường mạch, lỗ khoan, và vị trí của các chân linh kiện trên các bảng mạch in PCB. Với khả năng đo không tiếp xúc và độ chính xác micron, nó là công cụ không thể thiếu để đảm bảo chất lượng của các vi mạch phức tạp. Các dòng máy cao cấp như Hexagon Optiv và Mitutoyo Quick Vision là lựa chọn hàng đầu.

5.2. Ngành cơ khí chính xác và ô tô

Trong ngành này, máy đo 2D được sử dụng để kiểm tra các chi tiết nhỏ, phức tạp mà các dụng cụ cầm tay không thể đo được, ví dụ như các chi tiết dập, các bộ phận trong kim phun, khuôn mẫu. Các dòng máy như Rational VMS-4030H và Carmar VMM-4030D cung cấp một giải pháp hiệu quả với chi phí hợp lý.

6. Lưu ý khi chọn mua máy đo kích thước quang học 2D

Các lưu ý khi mua máy đo kích thước quang học 2D bao gồm kiểm tra tiêu chuẩn kỹ thuật và chọn nhà cung cấp uy tín. Cụ thể như sau:

6.1. Kiểm tra Tiêu chuẩn Kỹ thuật

• Hiệu chuẩn và Chứng nhận: Luôn yêu cầu nhà cung cấp xuất trình đầy đủ giấy tờ chứng nhận nguồn gốc CO, chất lượng CQ và chứng nhận hiệu chuẩn đi kèm theo tiêu chuẩn ISO 17025.
• Phù hợp với Vật liệu: Đảm bảo phần mềm và hệ thống đèn chiếu của máy phù hợp để đo trên các vật liệu của bạn, từ kim loại bóng, nhựa trong cho đến các bảng mạch PCB nhiều màu sắc.

6.2. Chọn Nhà cung cấp Uy tín

• Chính sách: Ưu tiên các đơn vị có chính sách giá tốt và hậu mãi rõ ràng như FDI Care, với cam kết giá rẻ hơn 20% và chế độ bảo hành dài hạn 18 tháng.
• Năng lực Hỗ trợ: Nhà cung cấp phải có đội ngũ kỹ thuật am hiểu sản phẩm, sẵn sàng hỗ trợ 24/7 và có kho hàng lớn để đảm bảo giao hàng nhanh.

7. FDI Care – Nhà cung cấp máy đo kích thước quang học 2D uy tín

FDI Care tự hào là đối tác tin cậy, cung cấp các dòng máy đo 2D chính hãng từ Hexagon, Mitutoyo, Rational, Carmar với dịch vụ chuyên nghiệp và chính sách giá vượt trội.

7.1. Lợi ích vượt trội khi mua hàng tại FDI Care

• Giá rẻ hơn thị trường 20%: Nhờ nhập khẩu trực tiếp, chúng tôi mang đến mức giá cạnh tranh nhất.
• Cam kết chính hãng và Bảo hành Vàng: Mọi sản phẩm đều có chứng nhận CO, CQ. Chúng tôi cam kết bảo hành 18 tháng, 1 đổi 1 trong 18 giờ nếu có lỗi từ nhà sản xuất và bồi thường 200% nếu phát hiện hàng giả.

7.2. Dịch vụ Hậu mãi Vượt trội

Chúng tôi không chỉ bán một sản phẩm, chúng tôi cung cấp một giải pháp toàn diện. Đội ngũ kỹ sư của FDI Care sẵn sàng tư vấn, khảo sát miễn phí, hỗ trợ lắp đặt, đào tạo vận hành và hiệu chuẩn 24/7. Kho hàng lớn tại Hà Nội và TP.HCM đảm bảo giao hàng nhanh chóng, đáp ứng mọi tiến độ dự án của khách hàng.

Chia sẻ từ người dùng UGC: Anh Nguyễn Văn Minh, một khách hàng tại Đà Nẵng, nói: “Máy đo 2D Carmar từ FDI Care có giá rất tốt. Dịch vụ chuyên nghiệp, họ đã đến tận nhà máy của tôi để lắp đặt và đào tạo cho nhân viên rất tận tình.”

8. Câu hỏi thường gặp về Máy đo kích thước quang học 2D

1. Máy đo 2D có đo được chiều cao hay độ sâu không? Các máy đo 2D tiêu chuẩn chỉ đo lường trên mặt phẳng X-Y. Tuy nhiên, các dòng máy cao cấp hơn có thể được trang bị thêm đầu dò tiếp xúc hoặc cảm biến laser để đo cả chiều cao và độ sâu trên trục Z, khi đó chúng trở thành máy đo 3D.

2. "Hiệu chuẩn" theo tiêu chuẩn ISO 17025 là gì? Đây là một tiêu chuẩn quốc tế quy định các yêu cầu về năng lực đối với các phòng thử nghiệm và hiệu chuẩn. Một chiếc máy được hiệu chuẩn theo tiêu chuẩn này có nghĩa là quá trình kiểm tra và xác nhận độ chính xác của nó được thực hiện một cách chuyên nghiệp và đáng tin cậy nhất.

3. Phần mềm đi kèm có dễ sử dụng cho người mới không? Các phần mềm hiện đại như QVPAK của Mitutoyo hay PC-DMIS Vision của Hexagon ngày càng có giao diện đồ họa trực quan và thân thiện hơn. FDI Care luôn có chương trình đào tạo chuyên sâu, từ cơ bản đến nâng cao, để đảm bảo khách hàng có thể làm chủ hoàn toàn thiết bị

Kết luận: Đầu tư vào Máy đo 2D – Bước tiến cho Sự Chính xác và Hiệu quả

Trong bối cảnh công nghiệp hóa đòi hỏi sự chính xác tuyệt đối, máy đo kích thước quang học 2D không còn là một thiết bị xa xỉ mà đã trở thành một khoản đầu tư chiến lược. Nó giúp nâng cao chất lượng sản phẩm, tăng năng suất kiểm tra và giảm thiểu sai sót một cách triệt để. Để đảm bảo khoản đầu tư của bạn mang lại giá trị cao nhất, việc lựa chọn một sản phẩm phù hợp từ các thương hiệu uy tín và hợp tác với một nhà cung cấp có chuyên môn sâu, dịch vụ tận tâm như FDI Care là yếu tố quyết định đến thành công.
