Hướng dẫn cách đấu dây biến tần ABB: Chuẩn bị, thực hiện, lưu ý

Doan Anh Tuan Tác giả Doan Anh Tuan 28/05/2025 29 phút đọc

Đấu dây Biến tần ABB là bước quan trọng quyết định đến độ an toàn, hiệu quả và tuổi thọ của thiết bị trong hệ thống điều khiển động cơ. Việc thực hiện đúng kỹ thuật sẽ giúp biến tần hoạt động ổn định, tránh các lỗi chập điện, quá dòng hoặc sai pha khi đưa vào vận hành.

Phần chuẩn bị bao gồm kiểm tra sơ đồ điện, xác định đúng nguồn cấp (1 pha hoặc 3 pha), lựa chọn dây dẫn và thiết bị bảo vệ phù hợp với công suất biến tần. Đồng thời, cần đảm bảo nguồn điện được ngắt hoàn toàn trước khi bắt đầu thao tác.

Trong quá trình thực hiện, kỹ thuật viên cần nối đúng thứ tự đầu vào (R/L1, S/L2, T/L3) và đầu ra (U, V, W) theo hướng dẫn của ABB, đồng thời kết nối tiếp địa đầy đủ và đấu dây tín hiệu điều khiển nếu sử dụng PLC hoặc nút nhấn ngoài.

Bài viết sẽ hướng dẫn chi tiết cách đấu dây biến tần ABB một cách bài bản, đồng thời chia sẻ các lưu ý quan trọng giúp người dùng tránh lỗi thường gặp và đảm bảo an toàn tuyệt đối trong quá trình lắp đặt và vận hành thiết bị.

Bài viết liên quan:

1. Tại sao cần chú trọng đến tính chính xác khi đấu dây biến tần ABB?

Cần chú trọng đến tính chính xác khi đấu dây biến tần ABB vì đảm bảo an toàn vận hành, duy trì hiệu suất và tuổi thọ thiết bị, và tránh gây lỗi hệ thống hoặc hư hỏng nghiêm trọng. Biến tần ABB là thiết bị điều khiển điện tử công suất cao, sử dụng trong môi trường công nghiệp đòi hỏi độ chính xác tuyệt đối về kết nối điện, đặc biệt với dòng điện xoay chiều ba pha, tín hiệu điều khiển và cổng giao tiếp truyền thông.

Người dùng và kỹ thuật viên cần cẩn trọng khi đấu dây biến tần ABB vì các lý do sau:

  • Đảm bảo an toàn vận hành: Theo hướng dẫn kỹ thuật từ Tập đoàn ABB – Bộ phận Drives and Controls (2020), việc đấu sai dây nguồn hoặc dây điều khiển có thể gây hiện tượng chập mạch, quá áp, dẫn đến nguy cơ cháy nổ và giật điện. Hệ thống bảo vệ bên trong biến tần có thể không hoạt động đúng nếu dây tiếp địa và dây trung tính không được kết nối đúng chuẩn CEI/IEC.

  • Duy trì hiệu suất và tuổi thọ thiết bị: Nghiên cứu của Khoa Tự động hóa – Đại học Bách khoa TP.HCM (2021) cho thấy sai sót trong việc đấu dây motor hoặc cảm biến phản hồi tốc độ có thể khiến biến tần làm việc sai chế độ điều khiển, gây ra dao động mô-men, nhiệt độ tăng cao và làm giảm tuổi thọ linh kiện công suất.

  • Tránh lỗi hệ thống hoặc hư hỏng nghiêm trọng: Theo khảo sát từ Trung tâm Ứng dụng Kỹ thuật ABB Việt Nam (2022), hơn 60% lỗi khởi động và cảnh báo hệ thống bắt nguồn từ việc đấu sai dây tín hiệu hoặc đầu nối giao tiếp RS485/Modbus. Điều này ảnh hưởng trực tiếp đến khả năng tích hợp biến tần với PLC, HMI và hệ thống SCADA.

cac loai bien tan abb 4

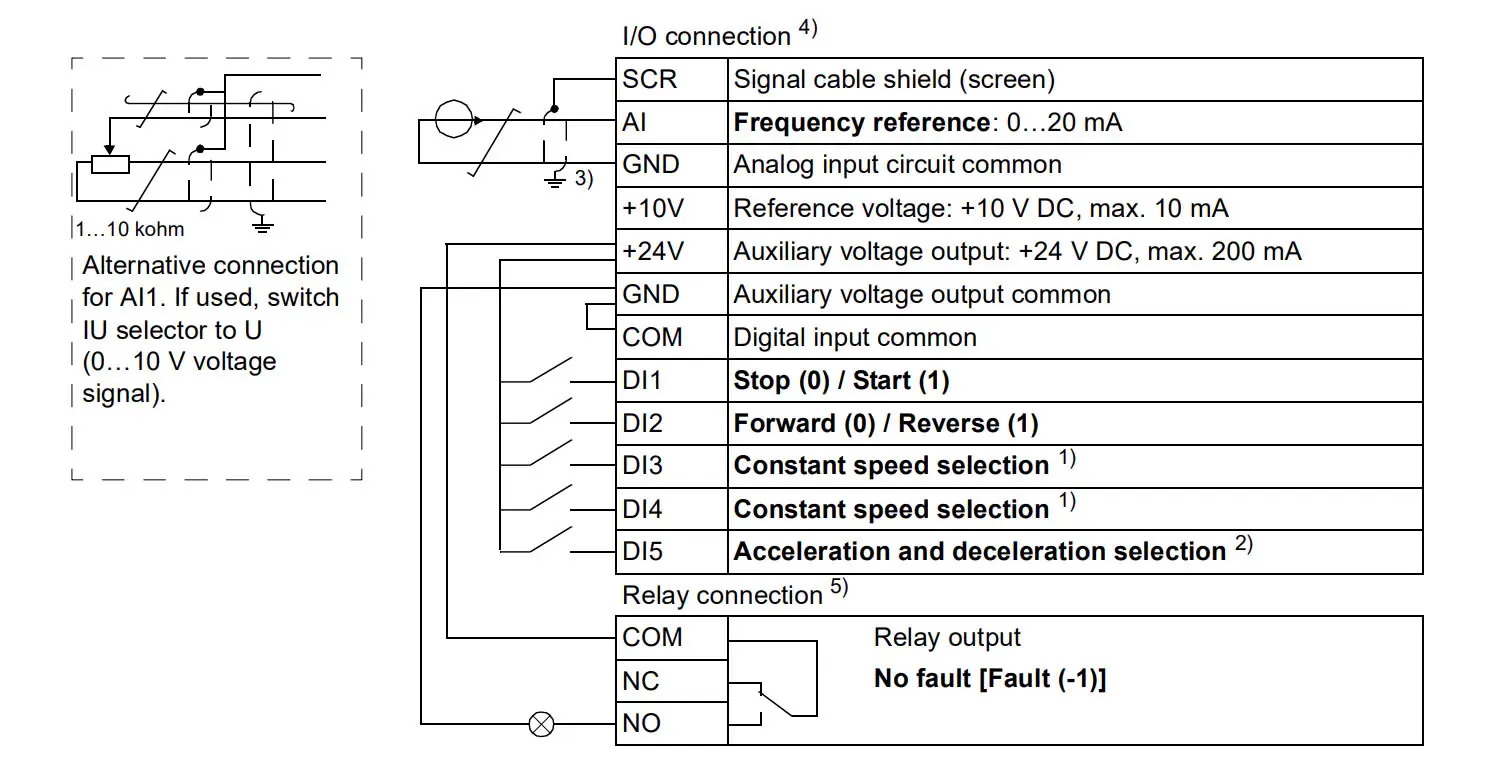

2. Chuẩn bị trước khi đấu dây

Trước khi tiến hành bất kỳ thao tác đấu nối nào, công tác chuẩn bị kỹ lưỡng là bước đầu tiên và quan trọng nhất để đảm bảo an toàn và hiệu quả.

  • Ngắt hoàn toàn nguồn điện: Đây là quy tắc an toàn bắt buộc. Phải ngắt cầu dao tổng hoặc aptomat cấp nguồn cho biến tần và khu vực làm việc. Sử dụng các biện pháp khóa an toàn nếu cần thiết để ngăn chặn việc vô tình cấp nguồn trở lại.

  • Đợi tụ điện xả hết năng lượng: Biến tần chứa các tụ điện DC bus lớn, có khả năng tích trữ điện áp cao ngay cả khi đã ngắt nguồn. Tuyệt đối không chạm vào các cọc đấu nối động lực hoặc các linh kiện bên trong biến tần ngay sau khi ngắt điện. Phải đợi ít nhất 5 phút (hoặc theo thời gian khuyến cáo cụ thể trong tài liệu của từng dòng biến tần) để tụ điện xả hết hoàn toàn điện áp dư. Sử dụng đồng hồ vạn năng để kiểm tra lại điện áp DC bus trước khi thao tác.

  • Chuẩn bị dây dẫn đúng tiêu chuẩn:

    • Chọn dây dẫn có tiết diện phù hợp với dòng điện định mức của động cơ và biến tần. Tham khảo bảng chọn dây trong tài liệu kỹ thuật của ABB hoặc các tiêu chuẩn điện hiện hành.

    • Sử dụng dây dẫn chất lượng tốt, có lớp cách điện đảm bảo, phù hợp với điện áp làm việc.

    • Đối với các tín hiệu điều khiển nhạy cảm (analog, truyền thông), nên sử dụng cáp xoắn có vỏ bọc chống nhiễu.

  • Chuẩn bị dụng cụ kỹ thuật và thiết bị bảo hộ:

    • Dụng cụ: Tua vít các cỡ (đầu dẹp, bake) có cách điện tốt, kìm tuốt dây, kìm bấm cosse, đồng hồ vạn năng (DMM), bút thử điện...

    • Thiết bị bảo hộ cá nhân (PPE): Găng tay cách điện, giày bảo hộ, kính bảo hộ.

  • Tài liệu cần thiết: Luôn có sẵn và đọc kỹ các tài liệu sau cho dòng biến tần ABB cụ thể bạn đang làm việc (ví dụ: biến tần ABB ACS150, ACS310, ACS550, ACS580, biến tần ABB ACS880…):

    • Sơ đồ đấu dây (Wiring Diagram): Thường có trong Quick Installation Guide hoặc Hardware Manual.

    • Hướng dẫn lắp đặt nhanh (Quick Installation/Startup Guide).

    • Sổ tay phần cứng (Hardware Manual).

    • Sổ tay phần mềm cơ sở (Firmware Manual): Hữu ích cho việc hiểu các chân điều khiển và cài đặt sau này.

dau-day-bien-tan-abb-4

3. Đấu nối phần động lực (Power Wiring)

Phần động lực là nơi kết nối nguồn điện vào và ngõ ra động cơ, nơi có dòng điện và điện áp cao. Cần thực hiện hết sức cẩn trọng.

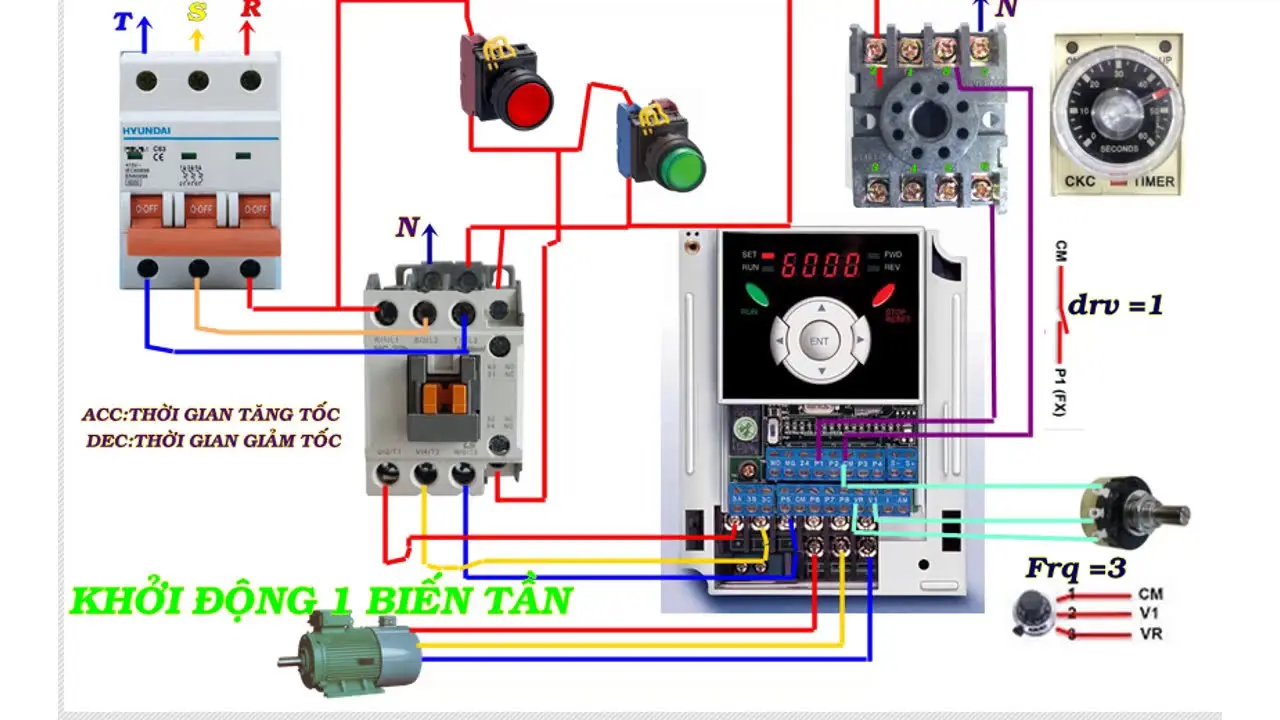

3.1. Nguồn điện đầu vào (Input Power)

  • Xác định đúng loại nguồn: Biến tần ABB có các model dùng nguồn 1 pha hoặc 3 pha, với các dải điện áp khác nhau (200-240V, 380-480V, 500-690V...). Tuyệt đối không đấu nhầm điện áp vì sẽ gây hư hỏng ngay lập tức cho biến tần.

  • Cách kết nối:

    • Nguồn 1 pha 220V: Kết nối dây Pha (L) và dây Trung tính (N) vào các cọc đấu L và N (hoặc L1, L2 theo ký hiệu trên biến tần) theo sơ đồ.

    • Nguồn 3 pha 380V (hoặc các mức điện áp 3 pha khác): Kết nối 3 dây pha vào các cọc R (L1), S (L2), T (L3) của biến tần. Việc đảm bảo đúng thứ tự pha đầu vào thường không quá quan trọng đối với hầu hết biến tần hiện đại, nhưng nên tuân theo nếu tài liệu có yêu cầu cụ thể.

  • Thiết bị bảo vệ đầu vào: Luôn lắp đặt cầu dao tự động (MCCB hoặc MCB) hoặc cầu chì phù hợp ở phía trước đầu vào biến tần để bảo vệ quá tải và ngắn mạch cho cả biến tần và hệ thống. Có thể cần thêm contactor đầu vào nếu yêu cầu điều khiển đóng cắt nguồn thường xuyên.

dau-day-bien-tan-abb-2

3.2. Ngõ ra động cơ (Motor Output)

  • Cách kết nối: Kết nối 3 dây pha từ động cơ vào các cọc đấu ngõ ra của biến tần, thường được ký hiệu là U, V, W hoặc T1, T2, T3. Đảm bảo các mối nối chắc chắn, tiếp xúc tốt.

  • Lưu ý chiều quay động cơ: Sau khi cài đặt cơ bản và chạy thử lần đầu, nếu động cơ quay ngược chiều so với yêu cầu, bạn chỉ cần ngắt điện hoàn toàn, đợi tụ xả, sau đó hoán đổi vị trí của hai trong ba dây pha bất kỳ tại cọc đấu ngõ ra động cơ (ví dụ: đổi U với V, giữ nguyên W). Không cần thay đổi cài đặt trong biến tần cho việc này.

  • Cáp động cơ: Nên sử dụng cáp động lực chuyên dụng, có vỏ bọc chống nhiễu (đặc biệt khi dây dẫn dài) và nối đất lớp chống nhiễu đúng cách tại cả hai đầu (biến tần và động cơ) để giảm thiểu phát xạ nhiễu điện từ.

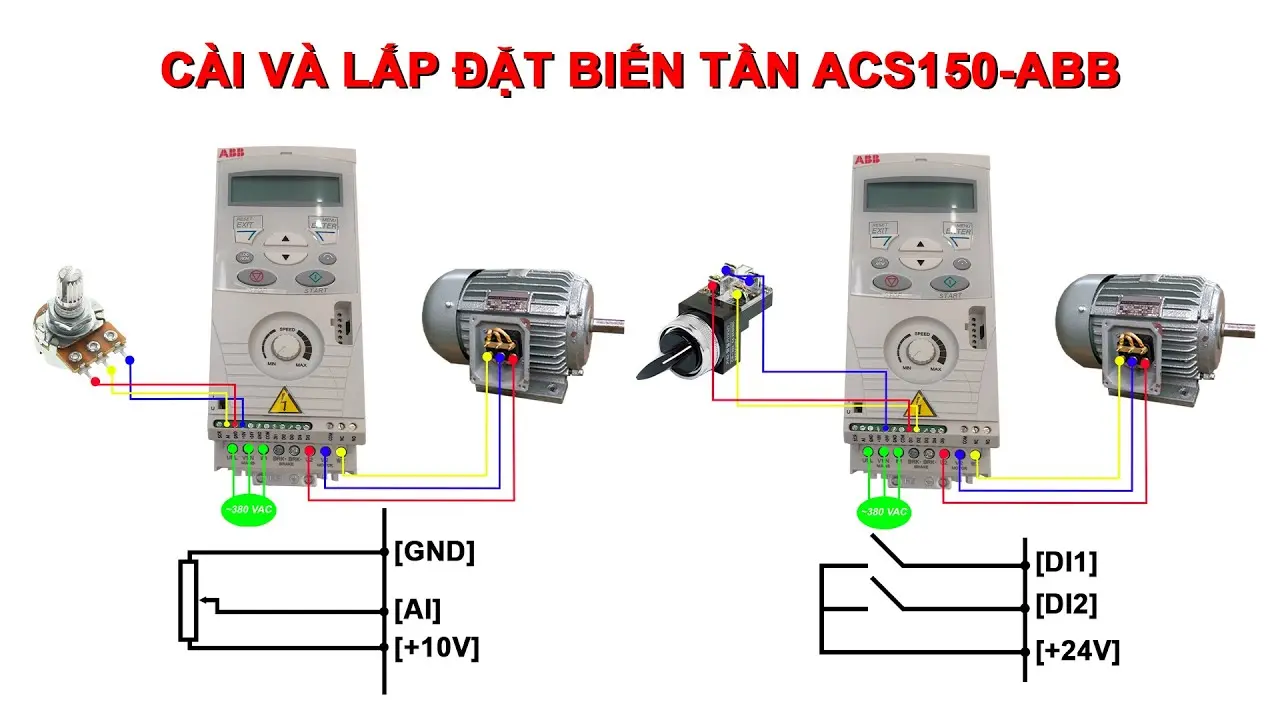

3.3. Nối đất (PE - Protective Earth)

Đây là thao tác cực kỳ quan trọng để đảm bảo an toàn điện cho người vận hành và thiết bị, đồng thời giúp giảm nhiễu điện từ (EMC).

  • Cổng kết nối: Biến tần ABB luôn có ít nhất một cọc đấu nối đất được ký hiệu rõ ràng là PE hoặc biểu tượng nối đất.

  • Cách thực hiện:

    • Nối cọc PE của biến tần với hệ thống tiếp địa chung của nhà máy hoặc tòa nhà bằng dây đồng có tiết diện phù hợp (thường bằng hoặc lớn hơn tiết diện dây pha).

    • Vỏ động cơ cũng phải được nối đất một cách chắc chắn.

    • Đảm bảo hệ thống tiếp địa đạt tiêu chuẩn (điện trở tiếp địa thấp).

dau-day-bien-tan-abb-3

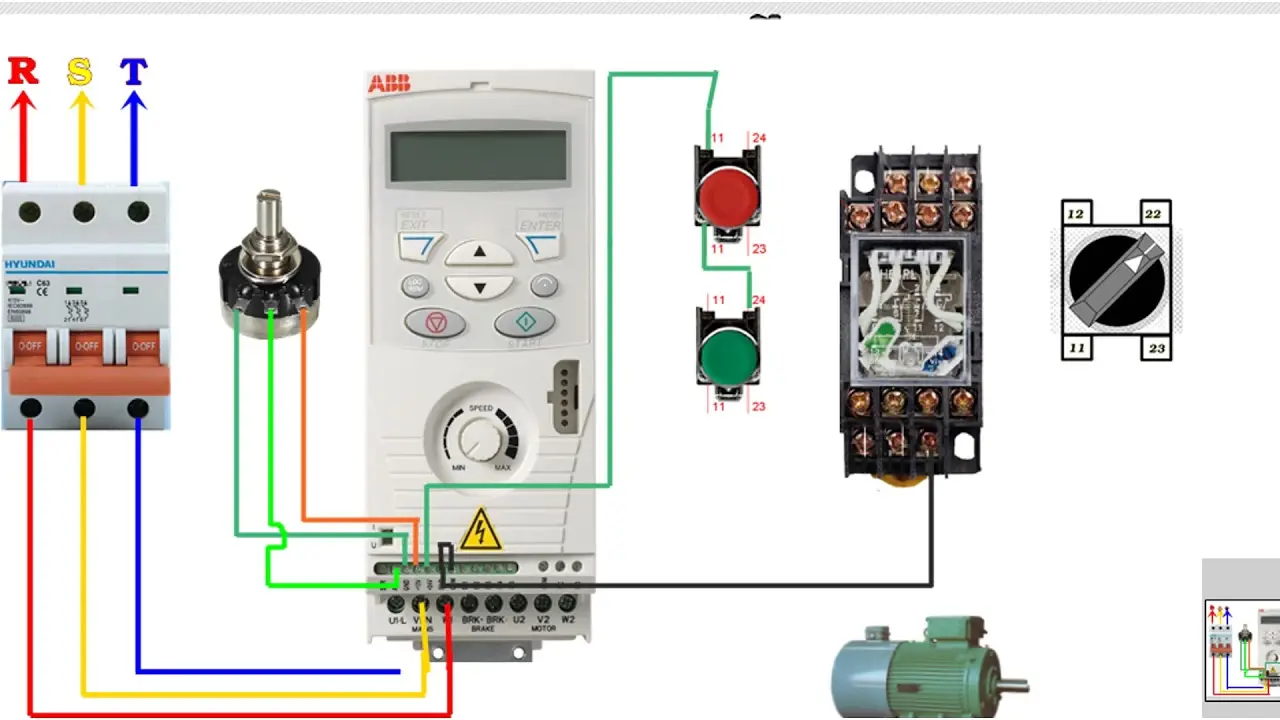

4. Đấu nối phần điều khiển (Control Wiring)

Phần điều khiển bao gồm các tín hiệu đầu vào để ra lệnh cho biến tần và các tín hiệu đầu ra để giám sát trạng thái. Mạch điều khiển sử dụng điện áp thấp (thường là 24V DC), nhưng vẫn cần sự cẩn thận để tránh hư hỏng bo mạch.

4.1. Ngõ vào số (Digital Inputs – DI)

  • Cổng kết nối: Thường được ký hiệu là DI1, DI2, DI3... DI6 (số lượng tùy thuộc vào dòng biến tần, ví dụ ACS150 có thể có 5 DI, ACS580 có thể có 6 DI hoặc nhiều hơn với module mở rộng).

  • Chức năng phổ biến:

    • Điều khiển CHẠY/DỪNG (RUN/STOP) động cơ.

    • Chọn chiều quay THUẬN/NGHỊCH (Forward/Reverse).

    • Chọn các cấp tốc độ đặt trước (Preset Speeds).

    • Lệnh RESET lỗi.

    • Nhận tín hiệu từ các cảm biến an toàn hoặc công tắc hành trình.

  • Cách đấu nối: Thường sử dụng nguồn +24V DC tích hợp sẵn trong biến tần để cấp cho các công tắc, nút nhấn. Khi công tắc/nút nhấn được tác động, tín hiệu +24V DC sẽ được đưa vào chân DI tương ứng. Tham khảo Hardware Manual để biết sơ đồ đấu nối cụ thể (PNP hoặc NPN).

  • Thiết bị đầu vào: Nút nhấn không giữ (momentary push buttons), công tắc duy trì (maintained switches), tiếp điểm relay từ PLC hoặc các thiết bị khác.

4.2. Ngõ vào tương tự (Analog Inputs – AI)

  • Cổng kết nối: Thường được ký hiệu là AI1, AI2.

  • Tín hiệu điều khiển: Có thể nhận tín hiệu dạng điện áp (thường là 0–10V DC) hoặc dòng điện (thường là 4–20mA hoặc 0-20mA). Loại tín hiệu và dải đo được chọn bằng jumper hoặc cài đặt tham số.

  • Nguồn tham chiếu nội: Biến tần ABB thường cung cấp sẵn nguồn +10V DC để cấp cho biến trở ngoài (potentiometer) tạo tín hiệu đặt tốc độ.

  • Ứng dụng: Dùng để điều chỉnh tốc độ động cơ một cách liên tục thông qua biến trở lắp trên mặt tủ, hoặc nhận tín hiệu điều khiển tốc độ từ PLC, bộ điều khiển PID rời, hoặc tín hiệu phản hồi từ các cảm biến (áp suất, nhiệt độ, lưu lượng...) để điều khiển vòng kín.

4.3. Ngõ ra số và ngõ ra tương tự (Digital/Analog Outputs)

  • Ngõ ra số (Thường là Relay Outputs - RO hoặc Transistor Outputs - DO):

    • Cổng: RO1, RO2... hoặc DO1, DO2...

    • Chức năng: Xuất tín hiệu báo trạng thái của biến tần như Đang chạy (RUN), Sẵn sàng (READY), Báo lỗi (FAULT), Đạt tốc độ đặt...

    • Kết nối: Điều khiển cuộn coil của relay trung gian, đèn báo, hoặc đưa tín hiệu về ngõ vào số của PLC.

  • Ngõ ra tương tự (Analog Outputs - AO):

    • Cổng: AO1, AO2... (thường có 1 hoặc 2 AO).

    • Tín hiệu: Xuất tín hiệu dạng điện áp (0–10V DC) hoặc dòng điện (4–20mA).

    • Chức năng: Phản hồi các giá trị vận hành thực tế của động cơ như tốc độ, dòng điện, mô-men xoắn, công suất... về PLC, đồng hồ hiển thị hoặc hệ thống giám sát.

dau-day-bien-tan-abb

5. Lưu ý kỹ thuật trong quá trình đấu dây

Để đảm bảo hệ thống hoạt động ổn định và an toàn, cần tuân thủ các lưu ý kỹ thuật sau:

  • Không nhầm lẫn đầu vào – đầu ra khi đấu dây động lực: Đấu nhầm nguồn vào cọc ra động cơ hoặc ngược lại sẽ gây hư hỏng nặng cho biến tần ngay khi cấp điện. Luôn kiểm tra kỹ ký hiệu trên biến tần và sơ đồ đấu dây.

  • Đi dây riêng biệt cho mạch lực và mạch điều khiển: Không được đi chung dây điều khiển (tín hiệu DI, AI, AO, truyền thông) và dây động lực (nguồn vào, ra động cơ) trong cùng một ống luồn, máng cáp hoặc bó cáp. Điện từ trường mạnh từ cáp động lực có thể gây nhiễu nghiêm trọng cho các tín hiệu điều khiển yếu, dẫn đến hoạt động sai lệch hoặc không ổn định. Nên giữ khoảng cách tối thiểu giữa hai loại cáp này.

  • Sử dụng cáp chống nhiễu cho tín hiệu analog và truyền thông: Đối với các tín hiệu analog (AI, AO) và cáp truyền thông (Modbus, Profibus...), bắt buộc sử dụng cáp xoắn có lớp vỏ bọc kim loại chống nhiễu (shielded twisted pair cable). Lớp vỏ chống nhiễu phải được nối đất đúng cách ở một đầu (thường là phía biến tần) theo hướng dẫn của nhà sản xuất.

  • Đảm bảo nối đất đúng kỹ thuật ở tất cả các thiết bị: Lặp lại tầm quan trọng của việc nối đất an toàn (PE) cho cả biến tần, vỏ động cơ, vỏ tủ điện và các thiết bị liên quan khác trong hệ thống. Nối đất tốt giúp giảm nhiễu và đảm bảo an toàn khi có sự cố chạm vỏ.

  • Siết chặt tất cả các đầu nối: Các đầu nối lỏng lẻo không chỉ gây ra điện trở tiếp xúc cao, làm nóng, phát tia lửa điện mà còn có thể gây ra các sự cố vận hành chập chờn, khó chẩn đoán. Sử dụng lực siết phù hợp cho từng loại cọc đấu.

  • Tuân thủ bán kính uốn cong cáp: Không bẻ gập cáp quá mức cho phép, đặc biệt là cáp động lực và cáp quang (nếu có), để tránh làm hỏng lõi hoặc giảm khả năng truyền dẫn.

6. Tài liệu tham khảo & hướng dẫn mở rộng

Việc tự trang bị kiến thức thông qua tài liệu chính hãng là rất cần thiết.

  • Video hướng dẫn trực quan: ABB và các đối tác thường cung cấp các video hướng dẫn lắp đặt và cài đặt cơ bản trên YouTube. Ví dụ, tìm kiếm "ABB Live Wiring Guide" hoặc "Hướng dẫn cài đặt biến tần ABB ACS150" có thể cho bạn nhiều thông tin hữu ích.

  • Bài viết chi tiết từ các nhà phân phối/kỹ thuật: Các website của nhà phân phối ủy quyền như hoặc các trang chuyên ngành thường có các bài viết hướng dẫn kỹ thuật, chia sẻ kinh nghiệm cài đặt biến tần ABB bằng tiếng Việt.

  • Tài liệu gốc từ ABB: Luôn ưu tiên tham khảo tài liệu gốc (Hardware Manual, Firmware Manual, Quick Start Guide) cho model biến tần cụ thể bạn đang sử dụng, có thể tải về từ ABB Library trên website chính thức của ABB.

Việc đấu dây và cài đặt biến tần ABB đúng kỹ thuật, tuân thủ nghiêm ngặt các hướng dẫn từ nhà sản xuất và các tiêu chuẩn an toàn điện là yếu tố quyết định đến hiệu suất hoạt động, độ bền của thiết bị và sự an toàn của toàn bộ hệ thống cũng như con người vận hành. Một sai sót nhỏ trong quá trình này cũng có thể dẫn đến những hậu quả nghiêm trọng.
