Cách sử dụng máy đo 2D: Hướng dẫn từ Chuyên gia cho Người mới Bắt đầu

Việc nắm vững cách sử dụng máy đo 2D là một kỹ năng thiết yếu trong ngành sản xuất hiện đại. Nó giúp các kỹ sư và nhân viên QA/QC có thể kiểm tra và xác minh kích thước của các linh kiện phức tạp với độ chính xác ở mức micromet, đảm bảo chất lượng sản phẩm, giảm thiểu lãng phí và tăng năng suất.

Một quy trình sử dụng cơ bản bao gồm 5 bước chính. Bắt đầu từ việc chuẩn bị máy và mẫu vật, sau đó đặt mẫu và điều chỉnh ánh sáng, tiếp theo là lấy nét và thiết lập gốc tọa độ, kế đến là thực hiện các phép đo, và cuối cùng là lập trình tự động và xuất báo cáo.

Đối với người mới, thiết bị có thể trông phức tạp, nhưng về bản chất, nguyên lý hoạt động của nó khá trực quan và logic. Với một quy trình hướng dẫn bài bản và sự thực hành, hầu hết mọi người đều có thể nhanh chóng nắm bắt và thực hiện được các phép đo cơ bản một cách thành thạo.

Để được đào tạo một cách bài bản và chuyên sâu, bạn nên tìm đến các đơn vị cung cấp uy tín và có chuyên môn cao như FDI Care. Chúng tôi không chỉ cung cấp thiết bị mà còn mang đến các gói đào tạo, chuyển giao công nghệ toàn diện, giúp đội ngũ của bạn làm chủ hoàn toàn thiết bị.

Chuẩn bị gì trước khi bắt đầu sử dụng máy đo 2D?

Trước khi bắt đầu quy trình đo, bạn cần chuẩn bị ba yếu tố chính: hiểu rõ các bộ phận của máy, đảm bảo môi trường vận hành lý tưởng, và làm sạch mẫu vật cần đo. Khâu chuẩn bị này cực kỳ quan trọng để đảm bảo quá trình đo lường diễn ra suôn sẻ và cho kết quả chính xác nhất.

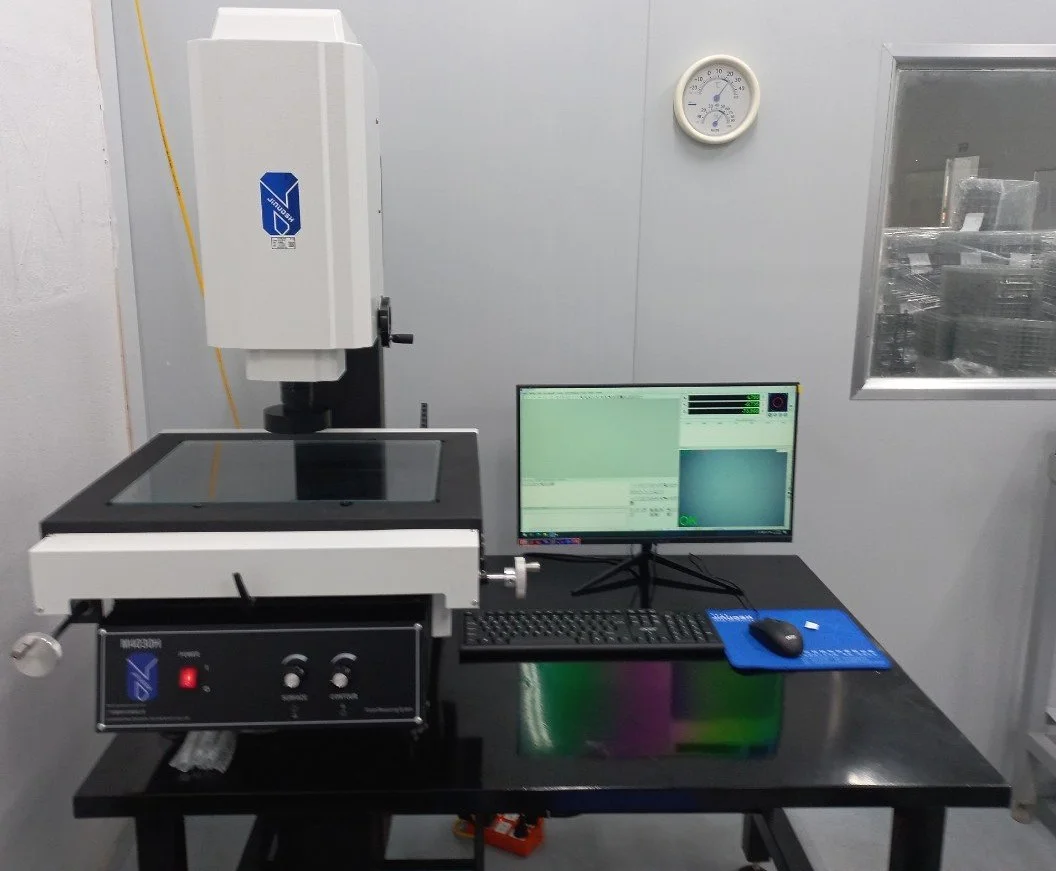

Hiểu về các Bộ phận Chính của Máy

Việc làm quen với các bộ phận chính sẽ giúp bạn tự tin hơn khi thao tác và hiểu rõ chức năng của từng nút điều khiển.

• Bàn máy (Stage): Là nơi đặt mẫu vật, có thể di chuyển theo trục X và Y.
• Hệ thống Quang học: Bao gồm camera và ống kính (lens) có chức năng phóng đại hình ảnh.
• Hệ thống Chiếu sáng: Gồm đèn chiếu từ dưới lên (đèn biên dạng), đèn chiếu từ trên xuống (đèn bề mặt) và đèn đồng trục.
• Bộ điều khiển (Controller): Thường là một tay cầm joystick hoặc chuột máy tính, dùng để di chuyển bàn máy và điều khiển các chức năng.
• Máy tính và Phần mềm: "Bộ não" của toàn bộ hệ thống, nơi hiển thị hình ảnh và thực hiện mọi phép tính.

Môi trường Vận hành Lý tưởng

Một môi trường vận hành lý tưởng là yêu cầu bắt buộc vì máy đo 2D là một thiết bị có độ chính xác cao, rất nhạy cảm với các yếu tố bên ngoài.

• Sự ổn định: Đặt máy trên một chiếc bàn chắc chắn, chống rung động.
• Nhiệt độ: Duy trì nhiệt độ phòng ổn định, lý tưởng là khoảng 20 độ C, để tránh sai số do giãn nở nhiệt.
• Sự sạch sẽ: Luôn giữ cho máy và khu vực xung quanh sạch sẽ, không có bụi bẩn.

Chuẩn bị Mẫu vật

Việc chuẩn bị mẫu vật cẩn thận đảm bảo phần mềm có thể nhận diện các cạnh của chi tiết một cách chính xác nhất, từ đó cho ra kết quả đo đáng tin cậy. Mẫu vật cần được làm sạch hoàn toàn. Bụi bẩn, dầu mỡ hoặc các vết xước trên bề mặt có thể làm cho phần mềm nhận diện cạnh sai, dẫn đến kết quả đo không chính xác.

Hướng dẫn Sử dụng Máy đo 2D chi tiết qua 5 Bước

Quy trình sử dụng máy đo 2D chi tiết bao gồm 5 bước cốt lõi: khởi động máy, đặt mẫu và chỉnh sáng, lấy nét và tạo gốc tọa độ, thực hiện đo lường, và cuối cùng là lập trình tự động. Dưới đây là hướng dẫn cụ thể cho từng bước.

Bước 1: Khởi động Máy và Phần mềm

Bước khởi động máy đúng cách đảm bảo tất cả các bộ phận của hệ thống được kết nối và sẵn sàng hoạt động ở trạng thái gốc.

1. Bật nguồn cho bộ điều khiển, máy tính và màn hình.
2. Mở van khí nén nếu máy của bạn sử dụng hệ thống đệm khí.
3. Khởi động phần mềm đo lường trên máy tính. Phần mềm sẽ thực hiện quá trình "homing", tự động đưa các trục X, Y, Z về vị trí gốc.

Bước 2: Đặt Mẫu và Điều chỉnh Ánh sáng

Việc điều chỉnh ánh sáng phù hợp là bước cực kỳ quan trọng, quyết định đến 80% độ chính xác của phép đo vì nó ảnh hưởng trực tiếp đến độ sắc nét của hình ảnh.

1. Nhẹ nhàng đặt mẫu vật đã được làm sạch lên bàn kính của máy.
2. Sử dụng bộ điều khiển để di chuyển bàn máy, đưa khu vực bạn muốn đo vào trung tâm của màn hình.
3. Hãy điều chỉnh cường độ của các đèn chiếu sáng sao cho cạnh của chi tiết hiện lên rõ ràng và có độ tương phản cao nhất so với nền.

Bước 3: Lấy Nét và Thiết lập Gốc Tọa độ

Thiết lập gốc tọa độ là bước bắt buộc để mọi phép đo sau đó đều có một hệ quy chiếu chung, đảm bảo tính nhất quán và chính xác.

1. Lấy nét (Focus): Sử dụng núm xoay hoặc chức năng tự động lấy nét (Auto-Focus) để điều chỉnh trục Z, đảm bảo hình ảnh của bề mặt mẫu vật sắc nét nhất có thể.
2. Thiết lập Gốc Tọa độ: Bạn cần phải "nói" cho máy biết đâu là điểm 0 và hướng của các trục trên sản phẩm. Ví dụ, đối với một chi tiết hình chữ nhật, bạn sẽ chọn một góc làm điểm gốc tọa độ và một cạnh đi qua góc đó để làm trục X.

Bước 4: Thực hiện các Phép đo Cơ bản

Sau khi đã có gốc tọa độ, bạn có thể bắt đầu đo lường các đối tượng hình học bằng các công cụ có sẵn trong phần mềm.

• Đo Điểm (Point): Đưa tâm chữ thập trên màn hình đến vị trí điểm cần lấy và nhấp chuột.
• Đo Đường thẳng (Line): Nhấp chuột vào ít nhất hai điểm dọc theo một cạnh thẳng.
• Đo Vòng tròn (Circle): Nhấp chuột vào ít nhất ba điểm trên chu vi của một lỗ tròn hoặc một cung tròn.
• Đo Khoảng cách và Góc: Sử dụng các công cụ xây dựng trong phần mềm để đo khoảng cách giữa hai điểm, góc giữa hai đường thẳng…

Bước 5: Lập trình Đo Tự động và Xuất Báo cáo

Việc lập trình đo tự động giúp tăng tốc độ kiểm tra lên hàng chục lần và loại bỏ hoàn toàn sai số do người vận hành.

1. Lập trình: Bạn có thể bật chế độ "ghi lại" và thực hiện các bước đo trên một sản phẩm mẫu. Phần mềm sẽ tự động ghi lại tất cả các thao tác thành một chương trình.
2. Chạy tự động: Đối với các sản phẩm tiếp theo, bạn chỉ cần đặt chúng lên bàn máy và nhấn nút "chạy", máy sẽ tự động lặp lại toàn bộ chu trình đo.
3. Xuất báo cáo: Sau khi đo xong, bạn có thể nhấn nút xuất báo cáo, phần mềm sẽ tự động tạo ra một file báo cáo chuyên nghiệp dưới dạng Excel hoặc PDF.

Các mẹo và kỹ thuật nâng cao để đo lường chính xác nhất

Để đo lường chính xác nhất, bạn cần nắm vững các kỹ thuật nâng cao về lấy nét, hiểu rõ về quy trình hiệu chuẩn, và biết cách lựa chọn độ phóng đại phù hợp.

Kỹ thuật Lấy nét Nâng cao

Kỹ thuật lấy nét nâng cao đảm bảo bạn luôn đo lường trên một mặt phẳng hình ảnh sắc nét nhất. Đối với các bề mặt phức tạp, chức năng tự động lấy nét có thể không hiệu quả. Hãy sử dụng chức năng phóng đại kỹ thuật số tối đa và tự lấy nét bằng tay để đảm bảo bạn đang lấy nét vào đúng bề mặt cần đo.

Hiểu về Hiệu chuẩn (Calibration)

Việc hiệu chuẩn định kỳ giúp kiểm tra và bù trừ các sai số hình học của hệ thống, đảm bảo độ chính xác của máy luôn được duy trì theo thời gian. Quá trình này nên được thực hiện mỗi năm một lần bởi các chuyên gia kỹ thuật.

Lựa chọn Ống kính và Độ phóng đại Phù hợp

Việc lựa chọn độ phóng đại phù hợp giúp cân bằng giữa tầm nhìn tổng quan và độ chính xác chi tiết. Hãy sử dụng độ phóng đại thấp để quan sát tổng thể và di chuyển nhanh đến các vị trí đo. Sau đó, chuyển sang độ phóng đại cao hơn để tăng độ chính xác khi thực hiện các phép đo trên các chi tiết nhỏ.

FDI Care – Đơn vị Đào tạo và Hỗ trợ Kỹ thuật Máy đo 2D chuyên nghiệp

Bạn nên chọn FDI Care vì chúng tôi không chỉ là nhà cung cấp thiết bị, mà còn là một trung tâm đào tạo và hỗ trợ kỹ thuật toàn diện, giúp bạn làm chủ hoàn toàn công nghệ. Việc đầu tư một chiếc máy đo 2D sẽ không mang lại hiệu quả nếu đội ngũ của bạn không được đào tạo bài bản.

Chương trình Đào tạo Toàn diện

Chúng tôi cung cấp các gói đào tạo được thiết kế riêng, từ cơ bản đến nâng cao, đảm bảo phù hợp với trình độ của mọi học viên. Khóa đào tạo của chúng tôi bao gồm vận hành máy, sử dụng phần mềm, lập trình đo tự động và các kỹ thuật đo lường nâng cao, được hướng dẫn bởi các kỹ sư có nhiều năm kinh nghiệm thực tế.

Chia sẻ từ người dùng

Anh Hưng, kỹ sư QC tại một nhà máy điện tử: "Ban đầu chúng tôi khá bối rối với phần mềm của máy. Nhưng sau khóa đào tạo 2 ngày của FDI Care, toàn bộ đội QC của chúng tôi đã có thể tự tin lập trình và đo các sản phẩm phức tạp. Dịch vụ của họ thực sự rất chuyên nghiệp."

Chị Mai, chủ một xưởng cơ khí chính xác: “Đội ngũ FDI Care không chỉ lắp đặt máy mà còn tư vấn cho chúng tôi cách chuẩn bị mẫu, cách điều chỉnh ánh sáng để đo các chi tiết bóng một cách hiệu quả nhất. Rất cảm ơn sự hỗ trợ tận tình của các bạn.”

Câu hỏi thường gặp (FAQ)

1. Phần mềm của máy đo 2D có khó học không? Phần mềm đo lường hiện đại ngày càng có giao diện đồ họa trực quan và thân thiện hơn, giúp người dùng mới có thể nhanh chóng nắm bắt. Với một khóa đào tạo bài bản, các kỹ thuật viên có nền tảng về kỹ thuật có thể sử dụng thành thạo các chức năng chính chỉ sau vài ngày.

2. Sự khác biệt giữa lấy nét tự động và lấy nét thủ công là gì? Sự khác biệt chính nằm ở tốc độ và tính khách quan. Lấy nét tự động nhanh và khách quan hơn, nhưng lấy nét thủ công lại hữu ích cho các bề mặt có độ tương phản thấp hoặc các cạnh phức tạp mà phần mềm khó nhận diện.

3. Tôi có cần phải là một lập trình viên để tạo một chương trình đo tự động không? Không. Hầu hết các phần mềm đo 2D hiện đại đều có chức năng "ghi lại thao tác". Bạn chỉ cần thực hiện các bước đo một lần bằng tay, và phần mềm sẽ tự động chuyển các thao tác đó thành một chương trình có thể lặp lại.

Kết luận

Việc nắm vững cách sử dụng máy đo 2D không còn là một kỹ năng quá xa vời. Mặc dù ban đầu có thể trông phức tạp, nhưng với một quy trình hướng dẫn bài bản và sự thực hành, bạn hoàn toàn có thể khai thác sức mạnh của công nghệ này để nâng cao chất lượng sản phẩm và tăng năng suất cho doanh nghiệp của mình. Để biến khoản đầu tư vào máy đo 2D thành một quyết định đúng đắn và hiệu quả nhất, hãy tìm đến sự đồng hành và hỗ trợ chuyên nghiệp từ những chuyên gia hàng đầu như FDI Care.
