Hướng dẫn cài đặt biến tần ABB: Chi tiết cho ACS150, ACS355, ACS880 và Lưu ý quan trọng

Biến tần ABB là thiết bị điều khiển động cơ hiệu suất cao, được sử dụng phổ biến trong công nghiệp nhờ độ bền, khả năng điều khiển linh hoạt và dễ lập trình. Việc cài đặt đúng thông số và quy trình là bước quan trọng để thiết bị hoạt động ổn định, an toàn và đạt hiệu suất tối ưu.

Bài viết sẽ hướng dẫn chi tiết cách cài đặt biến tần ABB chi tiết cho ba dòng: ACS150 phù hợp với ứng dụng cơ bản, ACS355 đa năng, ứng dụng vừa, và ACS880 cao cấp, lập trình sâu. Mỗi dòng có giao diện và cách cấu hình khác nhau, cần thao tác đúng thứ tự.

Ngoài việc thiết lập thông số cơ bản như điện áp, tần số, thời gian tăng giảm tốc và chế độ điều khiển, bài viết còn hướng dẫn cách test chạy thử, cài đặt giới hạn bảo vệ và xử lý cảnh báo thường gặp.

Tổng hợp các lưu ý quan trọng trong quá trình cài đặt như: kiểm tra sơ đồ đấu nối, nhập đúng thông số động cơ, thiết lập an toàn khởi động – giúp kỹ thuật viên hạn chế lỗi và kéo dài tuổi thọ thiết bị ngay từ bước đầu tiên.

Cần chuẩn bị gì trước khi tiến hành cài đặt biến tần ABB?

Việc chuẩn bị kỹ lưỡng trước khi bắt tay vào cài đặt biến tần ABB là một bước vô cùng quan trọng và không thể bỏ qua. Sự chuẩn bị này không chỉ giúp quá trình cài đặt diễn ra một cách suôn sẻ, nhanh chóng mà còn đảm bảo an toàn tuyệt đối cho người thực hiện và thiết bị, đồng thời tránh được các sự cố không đáng có có thể phát sinh. Quá trình chuẩn bị bao gồm việc kiểm tra cẩn thận điều kiện môi trường và vị trí lắp đặt, chuẩn bị đầy đủ các dụng cụ và tài liệu kỹ thuật cần thiết, và quan trọng nhất là nắm vững các biện pháp an toàn điện.

Kiểm tra điều kiện môi trường và vị trí lắp đặt biến tần ABB như thế nào?

Biến tần ABB, là một thiết bị điện tử công suất, cần được lắp đặt ở một vị trí đáp ứng các yêu cầu cụ thể về môi trường để đảm bảo hoạt động ổn định và tuổi thọ lâu dài.

• Vị trí lắp đặt: Chọn nơi khô ráo, thoáng mát, sạch sẽ, tránh xa các nguồn phát sinh nhiệt độ cao, hóa chất có khả năng ăn mòn, và đảm bảo có đủ không gian xung quanh biến tần để giải nhiệt hiệu quả theo khuyến cáo của nhà sản xuất ABB.
• Nhiệt độ môi trường: Nhiệt độ môi trường xung quanh nơi lắp đặt biến tần thường nên được duy trì trong khoảng từ -10°C đến 40°C. Một số dòng sản phẩm có thể hoạt động ở nhiệt độ lên đến 50°C nhưng có thể cần phải giảm tải (derating) công suất định mức.
• Độ ẩm và bụi bẩn: Kiểm tra kỹ cấp bảo vệ IP (Ingress Protection) của biến tần để đảm bảo nó phù hợp với điều kiện bụi bẩn và độ ẩm thực tế của khu vực lắp đặt. Ví dụ, môi trường nhiều bụi hoặc có nguy cơ bị nước bắn vào đòi hỏi cấp bảo vệ IP cao hơn.

>>> Xem thêm: Hướng dẫn điều khiển biến tần bằng PLC đối với biến tần ABB, biến tần Fuji cơ bản đến nâng cao

Những dụng cụ và tài liệu nào cần thiết cho quá trình cài đặt biến tần ABB?

Để quá trình cài đặt diễn ra thuận lợi và chính xác, bạn cần chuẩn bị các dụng cụ và tài liệu sau:

• Dụng cụ cơ bản: Tua vít cách điện các loại (đầu dẹp, đầu bake), kìm tuốt dây, kìm bấm đầu cốt, đồng hồ vạn năng (VOM) để đo kiểm điện áp, dòng điện, điện trở, bút thử điện để kiểm tra an toàn.
• Tài liệu kỹ thuật quan trọng: Quan trọng nhất là bộ sách hướng dẫn sử dụng (User Manual) và hướng dẫn cài đặt phần cứng (Hardware Manual) đi kèm với từng dòng biến tần ABB cụ thể mà bạn đang làm việc (ví dụ: ACS150, ACS355, hoặc ACS880). Nên tải sẵn các tài liệu này từ trang web chính thức của ABB hoặc yêu cầu trực tiếp từ nhà cung cấp FDI Care để có thông tin chính xác và cập nhật nhất.

Các biện pháp an toàn điện nào cần tuân thủ tuyệt đối khi cài đặt biến tần?

An toàn điện phải luôn được đặt lên hàng đầu trong suốt quá trình cài đặt biến tần.

• Ngắt hoàn toàn nguồn điện: Luôn ngắt kết nối và cách ly hoàn toàn nguồn điện cung cấp cho biến tần và động cơ trước khi thực hiện bất kỳ thao tác đấu nối dây, tháo lắp vỏ máy hay chạm vào các linh kiện bên trong.
• Nối đất an toàn: Đảm bảo rằng cả biến tần và động cơ đều được nối đất (tiếp địa) đúng kỹ thuật theo tiêu chuẩn an toàn điện hiện hành.
• Sử dụng dụng cụ bảo hộ cá nhân (PPE): Mang găng tay cách điện, đi giày bảo hộ có đế cách điện, và đeo kính bảo hộ trong suốt quá trình làm việc.
• Chờ tụ điện xả hết: Sau khi ngắt nguồn điện chính, cần chờ ít nhất 5 phút (hoặc theo thời gian khuyến cáo cụ thể trong manual của từng dòng biến tần) để các tụ điện DC link bên trong biến tần xả hết điện áp dư tích trữ trước khi chạm vào các kết nối công suất hoặc các linh kiện bên trong.

Sau khi đã hoàn tất mọi công tác chuẩn bị một cách chu đáo và đảm bảo các yếu tố an toàn, chúng ta sẽ cùng nhau tiến hành các bước cài đặt cơ bản cho biến tần ABB.

Quy trình cài đặt biến tần ABB cơ bản cho người mới bắt đầu gồm những bước nào?

Quy trình cài đặt biến tần ABB cơ bản, có thể áp dụng cho hầu hết các dòng sản phẩm phổ biến, bao gồm một chuỗi các bước chính từ việc thực hiện đấu nối phần cứng một cách cẩn thận đến việc kiểm tra và đưa vào vận hành thử nghiệm. Việc tuân thủ đúng trình tự các bước này sẽ giúp đảm bảo biến tần hoạt động một cách chính xác, an toàn và hiệu quả ngay từ lần đầu tiên. (Nguồn: Tổng hợp từ các Hướng dẫn Khởi động Nhanh Biến tần ABB).

Bước 1: Đấu nối phần cứng (nguồn cấp, động cơ, ngõ vào/ra I/O)

Thực hiện đấu nối dây nguồn cấp vào các cọc L1, L2, L3 (đối với nguồn 3 pha) hoặc L, N (đối với nguồn 1 pha) và kết nối dây động cơ vào các cọc U, V, W của biến tần theo đúng sơ đồ hướng dẫn chi tiết trong tài liệu kỹ thuật (manual) của từng dòng máy. Kết nối các tín hiệu điều khiển (nếu có sử dụng) như lệnh chạy/dừng từ công tắc ngoài, tín hiệu tham chiếu tốc độ dạng analog (ví dụ 0-10VDC, 4-20mA) từ biến trở hoặc PLC, hoặc các ngõ vào số (Digital Inputs) khác theo yêu cầu cụ thể của ứng dụng. Đặc biệt lưu ý siết chặt tất cả các đầu cốt (terminal) với lực siết phù hợp để đảm bảo tiếp xúc tốt và tránh phát sinh nhiệt.

Bước 2: Cấp nguồn và kiểm tra ban đầu hiển thị trên biến tần

Sau khi đã kiểm tra kỹ lưỡng và chắc chắn rằng tất cả các kết nối phần cứng đã được thực hiện đúng kỹ thuật và an toàn, tiến hành cấp nguồn cho biến tần. Quan sát màn hình hiển thị của biến tần ngay sau khi cấp nguồn để đảm bảo không có bất kỳ thông báo lỗi nghiêm trọng nào xuất hiện. Thông thường, màn hình sẽ hiển thị trạng thái sẵn sàng hoạt động (Ready) hoặc các thông số vận hành mặc định của nhà sản xuất.

Bước 3: Truy cập menu cài đặt thông số trên biến tần

Làm quen với các phím bấm chức năng hoặc màn hình cảm ứng (tùy thuộc vào từng dòng biến tần cụ thể) để có thể truy cập vào menu cài đặt thông số (parameter menu). Mỗi dòng biến tần ABB sẽ có cách thức truy cập và cấu trúc menu hơi khác nhau, do đó, việc tham khảo kỹ lưỡng tài liệu hướng dẫn sử dụng đi kèm theo máy là rất cần thiết để thao tác chính xác.

Bước 4: Nhập thông số động cơ cơ bản vào biến tần

Đây là một bước cực kỳ quan trọng và có ảnh hưởng trực tiếp đến hiệu suất cũng như sự an toàn của hệ thống. Cần nhập một cách chính xác tất cả các thông số của động cơ điện được đấu nối với biến tần, bao gồm: điện áp định mức của động cơ (Volt), dòng điện định mức (Ampe), tần số định mức (Hz), tốc độ vòng quay định mức (RPM), và công suất định mức (kW hoặc HP). Tất cả các thông số quan trọng này thường được ghi rõ trên nhãn thông số kỹ thuật (nameplate) của động cơ.

Bước 5: Cài đặt nguồn lệnh và nguồn tham chiếu tốc độ cho biến tần

Xác định rõ ràng cách thức bạn muốn điều khiển biến tần: có thể là điều khiển trực tiếp từ bàn phím tích hợp trên biến tần (chế độ Local), điều khiển từ các ngõ vào số/analog bên ngoài thông qua các thiết bị như nút nhấn, công tắc, biến trở hoặc tín hiệu từ PLC (chế độ Remote/Terminal I/O), hoặc điều khiển thông qua mạng truyền thông công nghiệp (Fieldbus). Sau đó, tiến hành cài đặt các thông số tương ứng trong biến tần để chọn nguồn lệnh chạy/dừng và nguồn đặt giá trị tốc độ mong muốn.

Bước 6: Chạy thử biến tần và tinh chỉnh (nếu cần thiết)

Sau khi đã hoàn tất các bước cài đặt cơ bản, tiến hành cho động cơ chạy thử nghiệm ở tốc độ thấp và ở chế độ không tải trước tiên để kiểm tra chiều quay của động cơ có đúng với yêu cầu không, cũng như kiểm tra sự ổn định ban đầu. Quan sát các thông số hiển thị như dòng điện, tần số hoạt động. Nếu cần thiết, có thể thực hiện việc tinh chỉnh lại các thông số như thời gian tăng tốc/giảm tốc (ramp time) cho phù hợp với đặc tính tải, cài đặt các giới hạn dòng điện, hoặc thực hiện chức năng ID Run (Motor Identification Run – nhận dạng động cơ) nếu biến tần có hỗ trợ để tối ưu hóa hiệu suất điều khiển.

Sau khi nắm vững các bước cài đặt cơ bản, chúng ta sẽ đi vào hướng dẫn chi tiết hơn cho từng dòng biến tần ABB cụ thể là biến tần ABB ACS150, biến tần ABB ACS355 và biến tần ABB ACS880, những dòng rất phổ biến trên thị trường.

Hướng dẫn cài đặt chi tiết biến tần ABB ACS150

Biến tần ABB ACS150 là dòng biến tần nhỏ gọn, được thiết kế chủ yếu cho các ứng dụng đơn giản, không đòi hỏi các tính năng điều khiển quá phức tạp, với ưu điểm nổi bật là dễ dàng cài đặt và vận hành. Dòng sản phẩm này thường được các kỹ sư của FDI Care tư vấn và lựa chọn cho các ứng dụng như điều khiển động cơ cho băng tải nhỏ, quạt thông gió công suất thấp, hoặc các loại bơm có yêu cầu điều khiển tốc độ cơ bản.

Tổng quan về bảng điều khiển và các phím chức năng trên ACS150

Bảng điều khiển của biến tần ABB ACS150 có thiết kế khá đơn giản và trực quan, bao gồm một màn hình hiển thị LED 7 đoạn và một cụm các phím bấm chức năng cơ bản:

• UP / DOWN (Mũi tên lên/xuống): Dùng để thay đổi giá trị của thông số đang chọn hoặc để điều hướng lên xuống trong các menu cài đặt.
• ENTER (Phím hình chữ nhật hoặc mũi tên vào): Dùng để xác nhận lựa chọn hoặc lưu giá trị thông số vừa thay đổi.
• STOP/RESET (Thường có màu đỏ): Dùng để dừng hoạt động của biến tần hoặc để xóa (reset) các lỗi đang hiển thị.
• START (Thường có màu xanh): Dùng để khởi động biến tần (khi ở chế độ điều khiển Local).
• LOC/REM (Local/Remote): Dùng để chuyển đổi giữa chế độ điều khiển tại chỗ (Local - từ bàn phím biến tần) và chế độ điều khiển từ xa (Remote - từ các terminal I/O hoặc truyền thông).
• MENU/EXIT: Dùng để truy cập vào menu cài đặt chính hoặc để thoát ra khỏi một menu con/thông số. Giao diện đơn giản này giúp người dùng, kể cả những người mới làm quen, có thể dễ dàng thao tác và cài đặt các thông số cơ bản.

Các thông số cài đặt chính cho ACS150 (ví dụ: thông số nhóm 99 - Motor Data)

Các thông số liên quan đến động cơ trong biến tần ACS150 được tập trung chủ yếu ở nhóm thông số 99 (MOTOR DATA). Việc nhập chính xác các giá trị này là rất quan trọng:

• 9905 MOTOR NOM VOLT: Nhập giá trị điện áp định mức của động cơ (ví dụ: 380V).
• 9906 MOTOR NOM CURR: Nhập giá trị dòng điện định mức của động cơ (ví dụ: 2.5A).
• 9907 MOTOR NOM FREQ: Nhập giá trị tần số định mức của động cơ (ví dụ: 50Hz).
• 9908 MOTOR NOM SPEED: Nhập giá trị tốc độ vòng quay định mức của động cơ (ví dụ: 1450 RPM).
• 9909 MOTOR NOM POWER: Nhập giá trị công suất định mức của động cơ (ví dụ: 0.75kW). Người dùng cần lấy chính xác các giá trị này từ nhãn thông số kỹ thuật (nameplate) được gắn trên thân động cơ để nhập vào biến tần.

>>> Xem thêm: Hướng dẫn cách đấu dây biến tần ABB chính xác và an toàn

Cài đặt lệnh chạy/dừng và điều khiển tốc độ cho ACS150 qua I/O hoặc bàn phím

• Điều khiển qua bàn phím (Chế độ Local):
  • Đảm bảo biến tần đang ở chế độ điều khiển Local (đèn LOC trên bàn phím sáng). Nếu không, nhấn phím LOC/REM để chuyển.
  • Nhấn phím START để khởi động động cơ, nhấn phím STOP để dừng.
  • Tốc độ động cơ có thể được đặt trực tiếp bằng cách sử dụng phím UP/DOWN khi màn hình đang hiển thị thông số tham chiếu tốc độ (thường là thông số đầu tiên sau khi cấp nguồn hoặc sau khi nhấn MENU/EXIT nhiều lần).
• Điều khiển qua các ngõ vào/ra I/O (Chế độ Remote):
  • Chuyển biến tần sang chế độ điều khiển Remote (đèn REM trên bàn phím sáng).
  • Cài đặt thông số 1001 EXT1 COMMANDS để chọn nguồn lệnh chạy/dừng từ các terminal bên ngoài. Ví dụ, chọn giá trị DI1 để sử dụng ngõ vào số DI1 cho lệnh chạy/dừng (kết hợp với các DI khác cho chiều quay nếu cần).
  • Cài đặt thông số 1103 REF1 SELECT để chọn nguồn tín hiệu tham chiếu tốc độ. Ví dụ, chọn giá trị AI1 để sử dụng ngõ vào analog AI1 nhận tín hiệu điều khiển tốc độ từ một biến trở ngoài hoặc tín hiệu 0-10VDC từ PLC.
  • Các thông số cấu hình chức năng cho từng ngõ vào số DI (Digital Inputs) và ngõ vào analog AI (Analog Inputs) cần được cài đặt tương ứng với sơ đồ đấu nối và yêu cầu ứng dụng cụ thể.

Với cấu hình đơn giản, ACS150 là lựa chọn hiệu quả cho nhiều ứng dụng cơ bản. Đối với các yêu cầu cao hơn, dòng ACS355 sẽ cung cấp nhiều tính năng mạnh mẽ hơn.

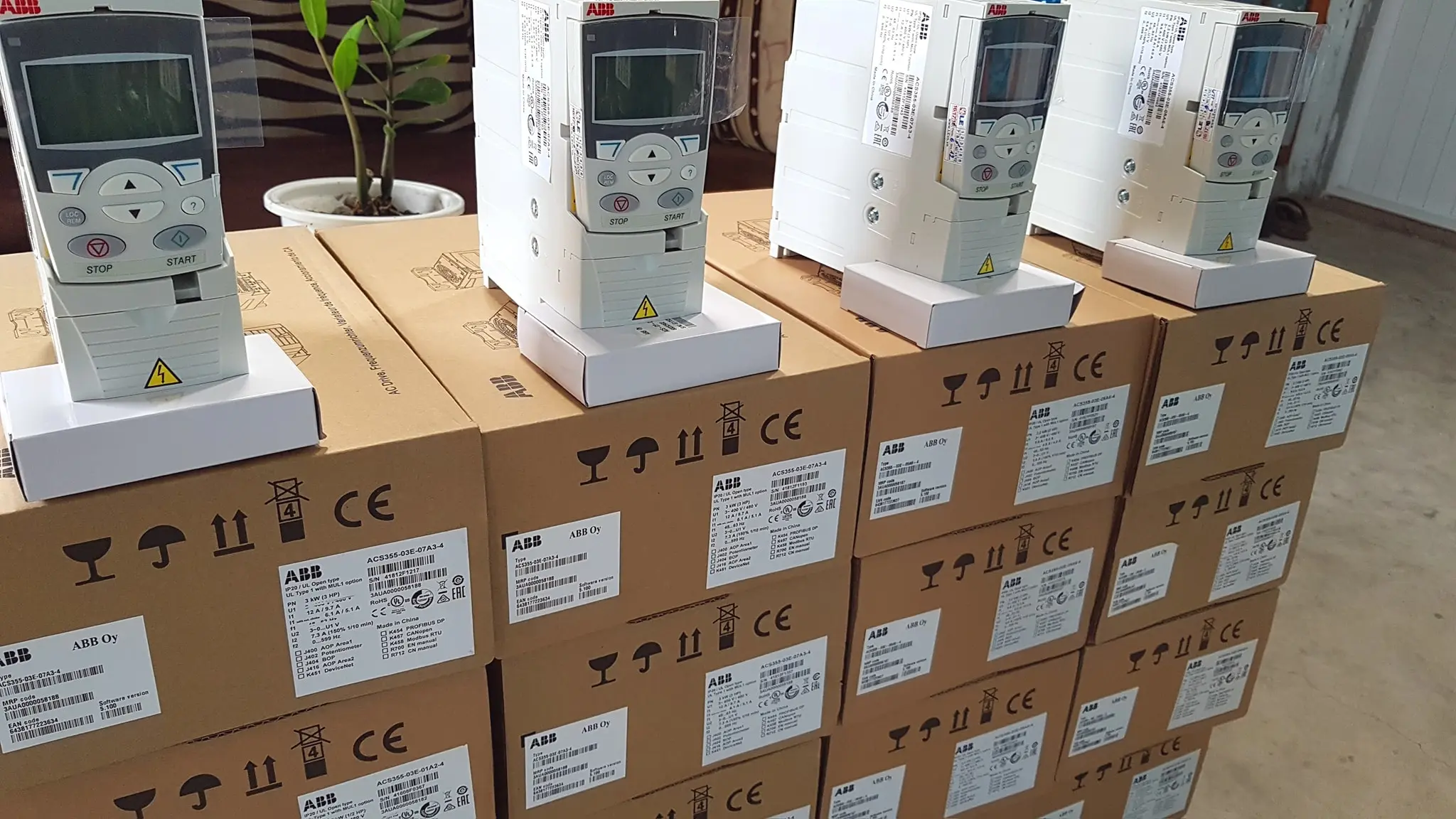

Hướng dẫn cài đặt chi tiết biến tần ABB ACS355

Biến tần ABB ACS355 là dòng biến tần đa năng, được thiết kế tối ưu cho nhiều ứng dụng máy móc trong môi trường công nghiệp, đặc biệt là những ứng dụng đòi hỏi khả năng đáp ứng nhanh về tốc độ, momen và độ chính xác điều khiển cao. Dòng sản phẩm này thường được trang bị bảng điều khiển Assistant Control Panel với giao diện trực quan và nhiều tính năng hỗ trợ cài đặt hơn so với dòng ACS150. Đội ngũ kỹ thuật của FDI Care thường xuyên làm việc với dòng biến tần này.

Giới thiệu bảng điều khiển Assistant Control Panel của ACS355

Bảng điều khiển Assistant (thường có mã ACS-CP-A hoặc ACS-CP-C) của biến tần ACS355 là một điểm cải tiến đáng kể, giúp việc cài đặt và giám sát trở nên dễ dàng hơn:

• Màn hình LCD: Hiển thị rõ ràng tên đầy đủ của thông số và giá trị cài đặt, thay vì chỉ hiển thị mã số như trên ACS150.
• Các phím điều hướng: Bao gồm các phím mũi tên lên, xuống, trái, phải giúp di chuyển linh hoạt trong các menu và thay đổi giá trị thông số.
• Phím Enter và phím HELP: Phím Enter để xác nhận lựa chọn. Phím HELP rất hữu ích, cung cấp thông tin mô tả ngắn gọn về thông số hoặc mã lỗi đang hiển thị trên màn hình.
• Các phím chức năng cơ bản: LOC/REM, START, STOP/RESET tương tự như ACS150.
• Biến trở tích hợp (ở một số model panel): Một số phiên bản bảng điều khiển Assistant có tích hợp sẵn một biến trở nhỏ, cho phép người dùng điều chỉnh tốc độ động cơ một cách trực tiếp tại chỗ khi ở chế độ Local.
• Hỗ trợ đa ngôn ngữ: Giao diện người dùng trên bảng điều khiển này thường hỗ trợ nhiều ngôn ngữ khác nhau, bao gồm cả tiếng Anh.

Các thông số quan trọng và cách truy cập trong menu ACS355

Menu cài đặt của biến tần ACS355 được tổ chức một cách logic thành các nhóm thông số (Parameter Groups). Để truy cập và thay đổi thông số, người dùng thường nhấn phím MENU, sau đó sử dụng các phím điều hướng để chọn nhóm thông số và thông số cụ thể cần cài đặt. Một số nhóm thông số quan trọng bao gồm:

• Nhóm 99 (MOTOR DATA): Tương tự như trên ACS150, đây là nơi nhập các thông số cơ bản của động cơ được kết nối, bao gồm điện áp định mức (thông số 9905), dòng điện định mức (9906), tần số định mức (9907), tốc độ định mức (9908), và công suất định mức (9909).
• Nhóm 10 (START/STOP/DIR): Chứa các thông số để cài đặt nguồn lệnh khởi động, dừng và đảo chiều quay của động cơ. Ví dụ, thông số 1001 EXT1 COMMANDS dùng để chọn nguồn lệnh điều khiển từ các terminal bên ngoài (DI).
• Nhóm 11 (REFERENCE SELECT): Bao gồm các thông số để cài đặt nguồn tín hiệu tham chiếu tốc độ. Ví dụ, thông số 1103 REF1 SELECT cho phép chọn tín hiệu từ ngõ vào analog AI, từ bàn phím, hoặc từ truyền thông.
• Nhóm 22 (ACCEL/DECEL): Dùng để cài đặt thời gian tăng tốc (ví dụ 2202 ACCEL TIME 1) và thời gian giảm tốc (ví dụ 2203 DECEL TIME 1) cho động cơ, giúp quá trình khởi động và dừng diễn ra mượt mà.

Cài đặt chế độ điều khiển (Scalar/Vector) và các ứng dụng macro trên ACS355

• Chế độ điều khiển động cơ (Motor Control Mode): Thông số 9904 MOTOR CTRL MODE cho phép người dùng lựa chọn giữa hai chế độ điều khiển chính:
  • Scalar (Điều khiển U/f hay còn gọi là điều khiển vô hướng): Chế độ này duy trì tỷ lệ Điện áp/Tần số không đổi, phù hợp cho các ứng dụng đơn giản như bơm, quạt, hoặc khi điều khiển nhiều động cơ từ một biến tần.
  • Vector (Điều khiển vector tốc độ): Chế độ này mang lại khả năng đáp ứng nhanh hơn về tốc độ và momen, đồng thời duy trì momen tốt hơn ở các dải tốc độ thấp. Rất phù hợp cho các ứng dụng như băng tải, máy trộn, máy đùn, hoặc các ứng dụng đòi hỏi độ chính xác cao hơn.
• Ứng dụng Macro (Application Macros): Biến tần ACS355 được tích hợp sẵn một số macro ứng dụng tiêu chuẩn (ví dụ: ABB Standard, 3-wire control, PID control, Sequential control). Việc lựa chọn một macro phù hợp tại thông số 9902 APPLIC MACRO sẽ giúp biến tần tự động cài đặt một bộ các thông số I/O và chức năng cơ bản tương ứng với ứng dụng đó, giúp tiết kiệm đáng kể thời gian cấu hình ban đầu cho người dùng.

Đối với các hệ thống phức tạp hơn, đòi hỏi hiệu năng cao nhất, dòng ACS880 sẽ là lựa chọn hàng đầu với nhiều tính năng tiên tiến.

Hướng dẫn cài đặt chi tiết biến tần ABB ACS880

Biến tần ABB ACS880 là dòng biến tần công nghiệp cao cấp và mạnh mẽ nhất của ABB, được thiết kế đặc biệt cho các ứng dụng phức tạp, đòi hỏi khắt khe nhất về hiệu suất điều khiển, độ chính xác, tính linh hoạt và khả năng tích hợp hệ thống. Dòng sản phẩm này hỗ trợ công nghệ Điều khiển Trực tiếp Momen (DTC) độc quyền của ABB và cung cấp vô số tính năng tiên tiến. Việc cài đặt ACS880 thường linh hoạt hơn nhờ màn hình điều khiển cảm ứng trực quan hoặc thông qua phần mềm Drive Composer trên máy tính, được các kỹ sư của FDI Care sử dụng thường xuyên.

Sử dụng màn hình điều khiển cảm ứng (Intuitive Control Panel) và phần mềm Drive Composer PC tool cho ACS880

• Màn hình điều khiển cảm ứng (IDP-C hoặc IDP-W): ACS880 thường đi kèm với màn hình điều khiển cảm ứng đồ họa (Intuitive Control Panel), có giao diện người dùng rất trực quan và thân thiện. Màn hình này hỗ trợ đa ngôn ngữ, hiển thị thông tin rõ ràng, cho phép điều hướng dễ dàng qua các menu cài đặt và giám sát thông số. Nó cũng thường có cổng USB tích hợp, thuận tiện cho việc sao lưu và phục hồi bộ thông số, hoặc cập nhật firmware.
• Phần mềm Drive Composer PC tool: Đây là một công cụ phần mềm miễn phí mạnh mẽ, được cài đặt trên máy tính và kết nối với biến tần ACS880 thông qua cổng USB. Drive Composer cho phép người dùng thực hiện toàn bộ quá trình cài đặt, giám sát hoạt động, chẩn đoán lỗi, sao lưu và quản lý thông số một cách chuyên nghiệp và hiệu quả. Giao diện đồ họa của phần mềm giúp việc cấu hình các tính năng phức tạp, các chuỗi logic hoặc các chức năng an toàn trở nên dễ dàng và trực quan hơn rất nhiều so với việc cài đặt trực tiếp trên màn hình biến tần.

Quy trình cài đặt thông số động cơ nâng cao và ID Run trên ACS880

• Thông số động cơ (Thường trong Nhóm 99): Tương tự như các dòng biến tần khác, việc nhập đầy đủ và chính xác các thông số kỹ thuật từ nhãn (nameplate) của động cơ vào Nhóm 99 (MOTOR DATA) là bước cơ bản và bắt buộc.
• ID Run (Motor Identification Run – Nhận dạng động cơ): Sau khi đã nhập các thông số cơ bản, biến tần ACS880 thường khuyến nghị hoặc yêu cầu người dùng thực hiện chức năng ID Run (thông số 99.10 MOTOR ID RUN). Quá trình này cho phép biến tần tự động "học" và xác định các đặc tính điện từ chính xác của động cơ đang được kết nối (như điện trở stator, điện cảm...). Dựa trên kết quả của ID Run, biến tần sẽ tự động tối ưu hóa mô hình điều khiển động cơ bên trong nó, điều này đặc biệt quan trọng để đạt được hiệu suất điều khiển cao nhất, nhất là khi sử dụng chế độ Điều khiển Trực tiếp Momen (DTC). Người dùng có thể lựa chọn giữa ID Run ở chế độ đứng yên (Standstill ID Run – trục động cơ không quay) hoặc ID Run có cho phép trục động cơ quay (Rotating ID Run – yêu cầu tháo tải cơ khí khỏi trục động cơ).

Cài đặt các tính năng cao cấp: Điều khiển DTC, chức năng an toàn STO, kết nối Fieldbus trên ACS880

• Điều khiển DTC (Direct Torque Control): Đây là công nghệ điều khiển động cơ tiên tiến độc quyền của ABB, thường là chế độ điều khiển mặc định hoặc có thể được lựa chọn dễ dàng thông qua thông số 99.04 MOTOR CTRL MODE trên ACS880. Chế độ DTC mang lại khả năng đáp ứng về momen và tốc độ cực kỳ nhanh chóng và chính xác, ngay cả khi không cần sử dụng cảm biến phản hồi tốc độ (encoder).
• Chức năng an toàn STO (Safe Torque Off): Nhiều model biến tần ACS880 được tích hợp sẵn chức năng an toàn STO, đạt các cấp độ an toàn cao như SIL 3 (IEC 61508) và PL e (ISO 13849-1). Để sử dụng chức năng này, cần phải thực hiện đấu nối dây điều khiển an toàn đúng theo hướng dẫn chi tiết trong tài liệu hướng dẫn an toàn (Safety Manual) của biến tần và kích hoạt chức năng STO thông qua việc cài đặt các thông số liên quan (ví dụ như thông số trong nhóm 130 FSOGEN, như 130.21 STO MODE).
• Kết nối Mạng truyền thông công nghiệp (Fieldbus): Biến tần ACS880 hỗ trợ rất nhiều loại module giao tiếp truyền thông công nghiệp khác nhau (ví dụ: Profibus DP, Profinet IO, Ethernet/IP, Modbus TCP/IP, CANopen...). Để kết nối biến tần vào mạng, cần phải lắp đặt module giao tiếp tương ứng vào khe cắm mở rộng trên biến tần và sau đó tiến hành cài đặt các thông số cấu hình mạng trong các nhóm thông số liên quan (ví dụ, Nhóm 50 FBA A SETTINGS, Nhóm 51 FBA A DATA IN, Nhóm 53 FBA A DATA OUT, v.v.), bao gồm địa chỉ mạng, tốc độ truyền, và định dạng dữ liệu.

Việc cài đặt đúng cách sẽ giảm thiểu sự cố. Tuy nhiên, nếu có lỗi xảy ra trong quá trình cài đặt hoặc vận hành, việc hiểu rõ các lỗi thường gặp và cách xử lý cơ bản là rất cần thiết.

Những lỗi thường gặp khi cài đặt biến tần ABB và cách khắc phục là gì?

Có, trong quá trình cài đặt và vận hành ban đầu của biến tần ABB, người dùng có thể gặp phải một số lỗi phổ biến. Việc hiểu rõ nguyên nhân và nắm được cách khắc phục cơ bản sẽ giúp giảm thiểu đáng kể thời gian dừng máy, đảm bảo hệ thống nhanh chóng đi vào hoạt động ổn định. Dưới đây là một số lỗi thường gặp và hướng xử lý được tổng hợp từ các tài liệu hướng dẫn của ABB và kinh nghiệm thực tế của FDI Care.

Lỗi hiển thị trên màn hình biến tần (ví dụ: F0001 - Overcurrent, F0002 - Overvoltage) và cách xử lý cơ bản

Hầu hết các biến tần ABB đều có hệ thống chẩn đoán lỗi và hiển thị mã lỗi kèm theo mô tả ngắn trên màn hình điều khiển.

• F0001 (OVERCURRENT - Lỗi Quá Dòng): Biến tần phát hiện dòng điện đầu ra vượt quá giới hạn cho phép.
  • Nguyên nhân có thể: Thời gian tăng tốc (ramp-up time) được cài đặt quá ngắn so với quán tính của tải; phụ tải cơ khí quá nặng hoặc bị kẹt; xảy ra ngắn mạch ở đầu ra động cơ hoặc trên cáp động lực; thông số động cơ nhập vào biến tần không chính xác; lỗi phần cứng biến tần.
  • Cách khắc phục cơ bản: Tăng thời gian tăng tốc (tham số nhóm 22 ở ACS150/355, hoặc tương đương ở ACS880). Kiểm tra lại phần cơ khí của tải, đảm bảo không bị kẹt. Kiểm tra cách điện của động cơ và cáp động lực. Xác minh lại tất cả các thông số động cơ đã nhập vào biến tần. Nếu lỗi vẫn tiếp diễn, có thể biến tần bị hư hỏng phần cứng.
• F0002 (OVERVOLTAGE - Lỗi Quá Áp DC Link): Biến tần phát hiện điện áp trên mạch DC link bên trong nó vượt quá ngưỡng an toàn.
  • Nguyên nhân có thể: Thời gian giảm tốc (ramp-down time) được cài đặt quá ngắn, đặc biệt với các tải có quán tính lớn (khi động cơ bị hãm nhanh, nó hoạt động như một máy phát, tái sinh năng lượng ngược về biến tần làm tăng áp DC link); điện áp nguồn cung cấp đầu vào cho biến tần quá cao; tải có tính năng tái sinh năng lượng lớn mà không có điện trở hãm (braking resistor) hoặc bộ hãm tái sinh (braking unit) phù hợp.
  • Cách khắc phục cơ bản: Tăng thời gian giảm tốc. Kiểm tra lại điện áp nguồn cung cấp đầu vào. Đối với các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, cần xem xét lắp đặt thêm điện trở hãm và kích hoạt bộ điều khiển hãm (brake chopper) trong biến tần (nếu có).
• Luôn tham khảo tài liệu hướng dẫn sử dụng và danh sách mã lỗi (Fault Tracing Manual) của từng dòng biến tần ABB cụ thể để biết chi tiết ý nghĩa của từng mã lỗi và các bước hướng dẫn xử lý cụ thể từ nhà sản xuất.

Trường hợp động cơ không chạy hoặc chạy không đúng tốc độ sau khi cài đặt

• Động cơ không chạy:
  • Kiểm tra kỹ lệnh chạy: Đảm bảo biến tần đang ở đúng chế độ điều khiển (Local/Remote) và có tín hiệu lệnh chạy hợp lệ (từ bàn phím, từ terminal DI, hoặc qua truyền thông). Kiểm tra thông số chọn nguồn lệnh (ví dụ 1001 EXT1 COMMANDS ở ACS355).
  • Kiểm tra tình trạng lỗi: Xem màn hình biến tần có hiển thị mã lỗi nào không. Nếu có, xử lý lỗi theo hướng dẫn.
  • Kiểm tra kết nối động cơ: Đảm bảo cáp động lực từ biến tần đến động cơ được kết nối đúng pha (U, V, W) và chắc chắn.
  • Kiểm tra các tín hiệu cho phép chạy (Enable signals) nếu có sử dụng.
• Động cơ chạy không đúng tốc độ hoặc tốc độ không ổn định:
  • Kiểm tra nguồn tham chiếu tốc độ: Xác minh tín hiệu đặt tốc độ (từ biến trở ngoài, tín hiệu analog 0-10V/4-20mA từ PLC, từ bàn phím, hoặc qua truyền thông) có đúng và ổn định không. Kiểm tra thông số chọn nguồn tham chiếu (ví dụ 1103 REF1 SELECT ở ACS355).
  • Kiểm tra các thông số giới hạn tốc độ: Xem xét các thông số cài đặt tốc độ tối thiểu (Min speed) và tốc độ tối đa (Max speed).
  • Kiểm tra lại toàn bộ thông số động cơ đã nhập vào biến tần, đặc biệt là tần số định mức và tốc độ định mức của động cơ. Sai lệch các thông số này có thể dẫn đến điều khiển tốc độ không chính xác.
  • Kiểm tra tải có quá nặng so với khả năng của động cơ và biến tần không.
  • Thực hiện lại chức năng ID Run (nhận dạng động cơ) nếu biến tần có hỗ trợ, đặc biệt quan trọng với chế độ điều khiển vector hoặc DTC.

Biến tần báo lỗi kết nối hoặc không nhận tín hiệu điều khiển từ bên ngoài

• Lỗi kết nối truyền thông (ví dụ Fieldbus như Modbus, Profibus...):
  • Kiểm tra lại toàn bộ cáp kết nối truyền thông, đảm bảo cáp đúng loại, không bị đứt gãy, các đầu nối (connector) được cắm chắc chắn.
  • Kiểm tra các thông số cấu hình mạng trên cả PLC (Master) và biến tần (Slave) như địa chỉ trạm, tốc độ baud, parity, data bits, stop bits phải được cài đặt đồng nhất.
  • Kiểm tra điện trở đầu cuối (terminating resistor) của mạng có được lắp đặt đúng cách không (thường ở hai đầu của đoạn bus RS-485).
  • Kiểm tra cấu hình của module truyền thông trên biến tần và PLC.
• Không nhận tín hiệu điều khiển từ các ngõ vào số (DI) hoặc tương tự (AI):
  • Kiểm tra lại toàn bộ việc đấu nối dây tín hiệu từ các thiết bị ngoại vi (nút nhấn, công tắc, cảm biến, PLC) đến các terminal DI/AI của biến tần.
  • Kiểm tra nguồn cấp cho các cảm biến (nếu có sử dụng cảm biến loại cần nguồn nuôi).
  • Quan trọng nhất là phải kiểm tra lại cấu hình các thông số liên quan đến chức năng của từng ngõ vào DI/AI trong biến tần (ví dụ, ở ACS355 là các thông số trong Nhóm 10 STANDARD DI và Nhóm 12 STANDARD AI). Đảm bảo rằng các ngõ vào này đã được gán đúng chức năng mong muốn (ví dụ DI1 cho lệnh Start/Stop, AI1 cho tín hiệu đặt tốc độ 0-10V).

Nếu sau khi đã kiểm tra và thực hiện các bước xử lý cơ bản mà sự cố vẫn chưa được khắc phục, hoặc nếu bạn không chắc chắn về các thao tác kỹ thuật, việc tìm đến sự hỗ trợ từ các chuyên gia hoặc đơn vị dịch vụ kỹ thuật chuyên nghiệp là rất cần thiết để đảm bảo an toàn và hiệu quả.
