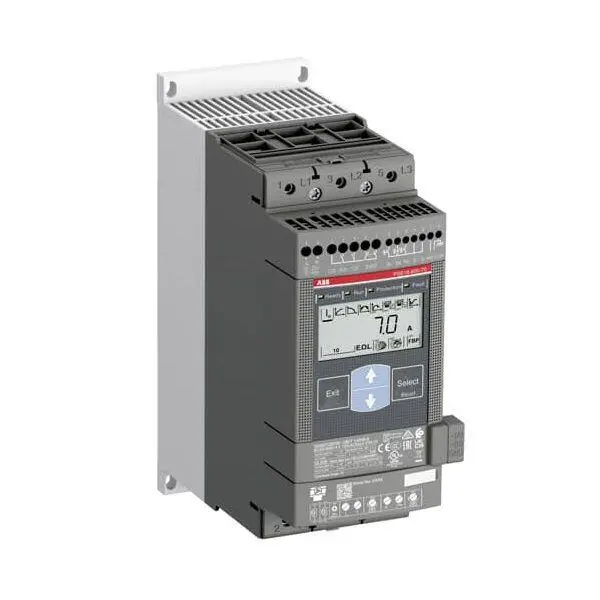

1SFA897106R7000 - Khởi Động Mềm ABB PSE60-600-70

0 đánh giá
Còn hàng

13,750,000 đ

12,399,842 đ

  • SKU: 1SFA897106R7000
  • Hãng sản xuất: ABB
  • Chất lượng: Mới 100%
  • Bảo hành: Chính hãng
  • Chứng từ: Hóa đơn VAT

Thêm giỏ hàng

Mua ngay

Bạn có thích sản phẩm này không? Thêm vào mục yêu thích ngay bây giờ và theo dõi sản phẩm.

Mô tả

Đánh giá

Khởi động mềm ABB PSE60-600-70, mã đặt hàng 1SFA897106R7000 là thiết bị điện tử dựa trên vi xử lý, điều khiển hai pha, dùng để khởi động và dừng mềm động cơ không đồng bộ ba pha, hiệu quả cho dải công suất 11-37kW.

Với các tính năng tiên tiến, thiết kế nhỏ gọn và chi phí hợp lý, thiết bị này mang lại nhiều lợi ích. Các khía cạnh chính bao gồm thông số kỹ thuật đáp ứng công nghiệp, tính năng bảo vệ động cơ, ứng dụng đa dạng và hiệu quả vận hành.

Thiết bị tích hợp contactor bypass và điều khiển mô-men xoắn giúp tối ưu hiệu suất và bảo vệ động cơ. Khả năng giao tiếp Modbus RTU tích hợp và tùy chọn Fieldbus mở rộng tăng tính linh hoạt cho hệ thống. FDI Care là nhà cung cấp các giải pháp khởi động mềm ABB chính hãng, bao gồm model PSE60-600-70.

Tổng quan về 1SFA897106R7000 - Khởi động mềm ABB PSE60-600-70

Khởi động mềm ABB PSE60-600-70 thuộc dòng PSE của ABB, được thiết kế để cung cấp giải pháp khởi động và dừng mềm cho động cơ điện xoay chiều ba pha. Thiết bị này bảo vệ động cơ, giảm ứng suất cơ khí và tối ưu hóa năng lượng.

ABB PSE60-600-70 là gì? Nguyên lý hoạt động và công nghệ điều khiển hai pha?

ABB PSE60-600-70 là bộ khởi động mềm điện tử vi xử lý, sử dụng thyristor để điều khiển điện áp cấp cho động cơ khi khởi động và dừng. Thiết bị tăng dần điện áp từ mức ban đầu lên danh định theo thời gian cài đặt và giảm dần khi dừng. Công nghệ điều khiển hai pha nghĩa là bộ khởi động mềm này điều chỉnh điện áp trên hai trong ba pha cấp cho động cơ, pha còn lại nối trực tiếp. Đây là phương pháp hiệu quả về chi phí và đáng tin cậy.

Những tính năng chính nổi bật của PSE60-600-70 là gì?

Khởi động mềm ABB PSE60-600-70 có các tính năng chính sau:

  • Contactor bypass tích hợp: Sau khi động cơ khởi động xong, contactor bypass nội bộ tự động đóng, cho dòng điện chạy trực tiếp qua nó. Tính năng này giảm tổn thất nhiệt trên bộ khởi động, tiết kiệm năng lượng và tăng tuổi thọ linh kiện công suất.
  • Điều khiển mô-men xoắn: Hữu ích cho ứng dụng bơm, giúp loại bỏ hiện tượng búa nước bằng cách kiểm soát mô-men xoắn mượt mà.
  • Màn hình hiển thị và bàn phím cài đặt: Màn hình LCD có đèn nền, biểu tượng trực quan và 4 phím bấm giúp cài đặt, theo dõi và chẩn đoán lỗi dễ dàng.
  • Bo mạch phủ lớp bảo vệ: Tăng khả năng chống chịu trong môi trường công nghiệp khắc nghiệt.
  • Chức năng Kickstart: Cung cấp xung điện áp cao ngắn khi bắt đầu khởi động, tạo thêm mô-men xoắn cho tải có quán tính lớn hoặc nguy cơ kẹt.
  • Truyền thông Modbus RTU tích hợp: Cổng RS-485 cho phép kết nối với PLC, HMI hoặc SCADA.

Những tính năng này làm cho PSE60-600-70 trở thành giải pháp linh hoạt. Để lựa chọn chính xác, cần nắm rõ thông số kỹ thuật.

Thông số kỹ thuật chi tiết của khởi động mềm ABB PSE60-600-70

Hiểu rõ thông số kỹ thuật của ABB PSE60-600-70 rất quan trọng để lựa chọn đúng, cài đặt và vận hành an toàn, hiệu quả. Dưới đây là các thông số chính theo tài liệu ABB, được FDI Care xác nhận.

Dải điện áp, dòng điện và công suất hoạt động định mức của PSE60-600-70 là bao nhiêu?

  • Điện áp hoạt động định mức (Ue): 208 – 600 V AC, 3 pha.
  • Điện áp nguồn điều khiển định mức (Us): 100 – 250 V AC, 50/60 Hz.
  • Dòng điện hoạt động định mức (Ie) (Đấu nối trực tiếp, tải thường Class 10): 60 Ampe.
  • Công suất hoạt động định mức (Pe) (Đấu nối trực tiếp, tải thường Class 10):
    • Tại 230V AC: 15 kW
    • Tại 400V AC: 30 kW
    • Tại 500V AC: 37 kW

Các thông số cài đặt khởi động và dừng (ramp, initial voltage, current limit) của PSE60-600-70 có linh hoạt không?

Có, PSE60-600-70 cho phép cài đặt linh hoạt:

  • Thời gian tăng tốc khởi động (Start Ramp Time): 1 – 30 giây.
  • Thời gian giảm tốc khi dừng (Stop Ramp Time): 0 – 30 giây.
  • Điện áp ban đầu khởi động (Initial Voltage): 30% – 70% điện áp danh định.
  • Giới hạn dòng điện (Current Limit): 1.5 – 7 lần dòng điện định mức động cơ (Ie).

Khả năng bảo vệ động cơ và các tiêu chuẩn an toàn của PSE60-600-70 là gì?

ABB PSE60-600-70 tích hợp nhiều chức năng bảo vệ:

  • Bảo vệ quá tải điện tử cho động cơ: Tùy chọn cấp bảo vệ (trip class) 10A, 10, 20, 30.
  • Bảo vệ kẹt rotor (Locked rotor protection).
  • Bảo vệ non tải (Underload protection): Ví dụ, phát hiện bơm chạy khô.
  • Bảo vệ mất pha và thứ tự pha.
  • Bảo vệ quá nhiệt cho bộ khởi động mềm.
  • Cấp bảo vệ: IP00 cho mạch động lực, IP20 cho mạch điều khiển và nguồn cấp.
  • Tiêu chuẩn và Chứng nhận: CE, cULus, CCC, EAC, RoHS.

Các thông số này cho thấy PSE60-600-70 là thiết bị mạnh mẽ, đáng tin cậy.

Lợi ích và ứng dụng của khởi động mềm ABB PSE60-600-70 trong công nghiệp

Sử dụng khởi động mềm ABB PSE60-600-70 mang lại nhiều lợi ích kinh tế và kỹ thuật cho hệ thống dùng động cơ ba pha, đồng thời phù hợp với nhiều ứng dụng công nghiệp phổ biến.

Việc sử dụng PSE60-600-70 mang lại những lợi ích kinh tế và kỹ thuật nào?

Đầu tư vào ABB PSE60-600-70 mang lại các lợi ích:

  • Giảm ứng suất cơ khí: Khởi động và dừng mềm giảm sốc, mài mòn cho động cơ, hộp số, khớp nối và thiết bị cơ khí khác.
  • Giảm ứng suất điện trên lưới: Hạn chế dòng khởi động lớn giúp giảm sụt áp, tránh ảnh hưởng thiết bị khác, giảm yêu cầu về dây dẫn, thiết bị đóng cắt.
  • Tiết kiệm năng lượng: Contactor bypass tích hợp giảm tổn thất điện năng khi động cơ chạy ổn định.
  • Tăng tuổi thọ động cơ và thiết bị: Giảm ứng suất cơ khí, điện và các chức năng bảo vệ giúp kéo dài tuổi thọ.
  • Cải thiện điều khiển quá trình: Chức năng điều khiển mô-men xoắn tối ưu hóa ứng dụng bơm, ngăn búa nước.
  • Bảo vệ động cơ toàn diện: Tích hợp các tính năng bảo vệ quá tải, kẹt rotor, non tải, mất pha.
  • Lắp đặt và vận hành dễ dàng: Thiết kế nhỏ gọn, bypass tích hợp, giao diện thân thiện.
  • Giải pháp hiệu quả về chi phí: Cân bằng tốt giữa khả năng khởi động và tính năng bảo vệ, điều khiển.

Những ngành nghề và loại máy móc nào phù hợp ứng dụng PSE60-600-70 nhất?

Khởi động mềm ABB PSE60-600-70 là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp, bao gồm:

  • Bơm ly tâm: Đặc biệt hiệu quả với điều khiển mô-men xoắn để chống búa nước.
  • Quạt thông gió và quạt công nghiệp.
  • Máy nén khí Piston và trục vít.
  • Băng tải và hệ thống vận chuyển vật liệu.
  • Máy trộn, máy khuấy.
  • Các ứng dụng động cơ ba pha khác cần khởi động và dừng êm ái trong dải công suất phù hợp. Với các ứng dụng này, FDI Care có thể tư vấn lựa chọn và cài đặt tối ưu.

Hướng dẫn lắp đặt và cài đặt cơ bản cho ABB PSE60-600-70 từ chuyên gia FDI Care

Việc lắp đặt và cài đặt đúng cách là rất quan trọng để khởi động mềm ABB PSE60-600-70 hoạt động hiệu quả và an toàn. Dưới đây là các hướng dẫn cơ bản, dựa trên tài liệu của ABB và kinh nghiệm từ các chuyên gia tại FDI Care.

Cần lưu ý những gì về mặt cơ khí và điện khi lắp đặt PSE60-600-70?

  • Lắp đặt cơ khí:
    • Gắn thiết bị theo phương thẳng đứng trong tủ điện hoặc vị trí có mái che, đảm bảo thông gió tốt.
    • Tuân thủ khoảng cách an toàn tối thiểu xung quanh thiết bị theo hướng dẫn của ABB để giải nhiệt.
    • Đảm bảo bề mặt lắp đặt bằng phẳng và chắc chắn.
  • Lắp đặt điện:
    • Đấu nối cáp động lực (nguồn vào L1, L2, L3 và ra động cơ U, V, W) đúng thứ tự pha, sử dụng đầu cốt phù hợp và siết chặt với lực quy định.
    • Kết nối nguồn điều khiển (Us) và các mạch điều khiển ngoại vi (Start/Stop, Reset) theo sơ đồ.
    • Thực hiện nối đất an toàn (PE) cho cả bộ khởi động mềm và động cơ.
    • Chọn kích thước cáp và thiết bị bảo vệ (aptomat hoặc cầu chì) phù hợp với dòng điện định mức của động cơ và bộ khởi động mềm.

Các bước cài đặt thông số ban đầu quan trọng trên PSE60-600-70 là gì?

Sau khi lắp đặt phần cứng, cần cài đặt các thông số cơ bản qua màn hình HMI:

  1. Chọn ngôn ngữ hiển thị (nếu có tùy chọn).
  2. Nhập thông số động cơ (Motor Data):
    • Dòng điện định mức của động cơ (Rated motor current - Ie).
    • Điện áp định mức, tần số, hệ số công suất (cos φ) của động cơ.
  3. Cài đặt chế độ khởi động (Start Settings):
    • Chọn kiểu ramp khởi động (Voltage ramp - dốc điện áp, hoặc Torque ramp - dốc mô-men xoắn).
    • Thời gian tăng tốc (Start ramp time).
    • Điện áp ban đầu (Initial voltage) hoặc mô-men ban đầu (Initial torque).
    • Giới hạn dòng điện khởi động (Current limit).
    • Kích hoạt chức năng Kickstart nếu cần.
  4. Cài đặt chế độ dừng (Stop Settings):
    • Chọn kiểu ramp dừng (Voltage stop ramp hoặc Torque stop ramp).
    • Thời gian giảm tốc (Stop ramp time).
  5. Cài đặt các chức năng bảo vệ:
    • Chọn cấp bảo vệ quá tải điện tử cho động cơ (Overload trip class).
    • Kích hoạt và cài đặt các bảo vệ khác như non tải, mất cân bằng pha (nếu cần).
  6. Cấu hình ngõ vào/ra (I/O Configuration): Gán chức năng cho các ngõ vào số (Digital Inputs) và rơ le ngõ ra (Relay Outputs). Tham khảo tài liệu "Installation and Commissioning Manual 1SFC132057M0201" của ABB để biết chi tiết.

Làm thế nào để kết nối và cấu hình Modbus RTU trên PSE60-600-70?

PSE60-600-70 tích hợp sẵn giao thức Modbus RTU qua cổng RS-485. Để sử dụng:

  1. Kết nối phần cứng: Đấu nối dây truyền thông RS-485 (A, B, GND) từ PLC/HMI đến các terminal tương ứng trên bộ khởi động mềm. Sử dụng cáp xoắn có vỏ bọc chống nhiễu.
  2. Cài đặt thông số trên PSE60-600-70:
    • Kích hoạt điều khiển qua Fieldbus.
    • Cài đặt địa chỉ Modbus (Slave ID) cho bộ khởi động mềm (mỗi thiết bị trên mạng phải có địa chỉ duy nhất).
    • Cài đặt tốc độ truyền (Baud rate), Parity, Stop bits đồng nhất với thiết bị Master (PLC/HMI).
  3. Lập trình trên thiết bị Master: Sử dụng các hàm đọc/ghi thanh ghi Modbus để gửi lệnh điều khiển (Start, Stop, đặt tốc độ nếu điều khiển tần số qua truyền thông) và đọc về trạng thái, thông số vận hành từ bộ khởi động mềm. Tham khảo tài liệu "Fieldbus Communication Internal Modbus RTU - 1SFC132068M0201" của ABB để biết chi tiết bản đồ thanh ghi.

Việc cài đặt và cấu hình chính xác là nền tảng cho hoạt động ổn định. FDI Care có thể hỗ trợ chuyên sâu nếu bạn gặp khó khăn.

FDI Care: Nhà cung cấp khởi động mềm ABB PSE60-600-70 chính hãng và giải pháp hỗ trợ toàn diện

Lựa chọn khởi động mềm ABB PSE60-600-70 là một quyết định đầu tư vào chất lượng và hiệu suất. Để đảm bảo bạn nhận được sản phẩm chính hãng cùng sự hỗ trợ kỹ thuật tốt nhất, việc chọn lựa nhà cung cấp uy tín như FDI Care là rất quan trọng.

Tại sao nên chọn FDI Care để mua khởi động mềm ABB PSE60-600-70?

FDI Care mang đến cho khách hàng những giá trị vượt trội:

  • Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết 100% sản phẩm ABB PSE60-600-70 là hàng chính hãng, mới, có đầy đủ giấy tờ chứng nhận nguồn gốc (CO) và chất lượng (CQ).
  • Giá cả cạnh tranh: Với lợi thế là nhà phân phối chuyên biệt và nhập khẩu số lượng lớn, FDI Care thường xuyên cung cấp mức giá tốt hơn thị trường từ 2 đến 5%, giúp tối ưu chi phí đầu tư cho khách hàng.
  • Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của FDI Care sẽ tư vấn giúp bạn lựa chọn chính xác model khởi động mềm phù hợp nhất với ứng dụng và động cơ của bạn, tránh lãng phí hoặc chọn sai cấu hình.
  • Hàng sẵn kho, giao nhanh chóng: Chúng tôi duy trì lượng tồn kho đa dạng để đáp ứng kịp thời nhu cầu của khách hàng.

Các dịch vụ hỗ trợ kỹ thuật và hậu mãi của FDI Care cho dòng PSE là gì?

FDI Care không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng với các dịch vụ hỗ trợ toàn diện:

  • Hỗ trợ lắp đặt và cài đặt: Cung cấp tài liệu hướng dẫn chi tiết, tư vấn từ xa hoặc hỗ trợ kỹ thuật tại chỗ (theo thỏa thuận) để đảm bảo thiết bị được lắp đặt và cài đặt đúng cách.
  • Hướng dẫn vận hành: Giúp khách hàng làm chủ thiết bị, vận hành an toàn và hiệu quả.
  • Dịch vụ bảo trì, sửa chữa chuyên nghiệp: Cung cấp dịch vụ bảo trì định kỳ và sửa chữa khi có sự cố, với phụ tùng chính hãng.
  • Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành theo đúng tiêu chuẩn của ABB, đảm bảo quyền lợi cho khách hàng.

Phản hồi từ khách hàng về sản phẩm và dịch vụ của FDI Care

Nhiều khách hàng đã tin tưởng lựa chọn FDI Care khi trang bị khởi động mềm ABB và đánh giá cao chất lượng sản phẩm cũng như sự hỗ trợ chuyên nghiệp của chúng tôi. Các doanh nghiệp trong ngành bơm, thông gió và sản xuất đã ghi nhận hiệu quả rõ rệt về bảo vệ động cơ và tiết kiệm chi phí sau khi lắp đặt PSE60-600-70 từ FDI Care.

Để bảo vệ động cơ và tối ưu hóa hệ thống của bạn, khởi động mềm ABB PSE60-600-70 là một lựa chọn đáng cân nhắc.
