ABB mang đến biến tần ACH580-01-02A7-4, một giải pháp điều khiển HVAC chuyên dụng với công suất tải nhẹ (Pld) 0.75kW và dòng tải nhẹ (Ild) 2.5A. Điều đặc biệt ở model này chính là sự kết hợp giữa đầy đủ các tính năng thông minh của dòng ACH580 cao cấp và kích thước khung R0 siêu nhỏ gọn, mở ra khả năng ứng dụng linh hoạt cho những không gian lắp đặt hạn chế nhất.

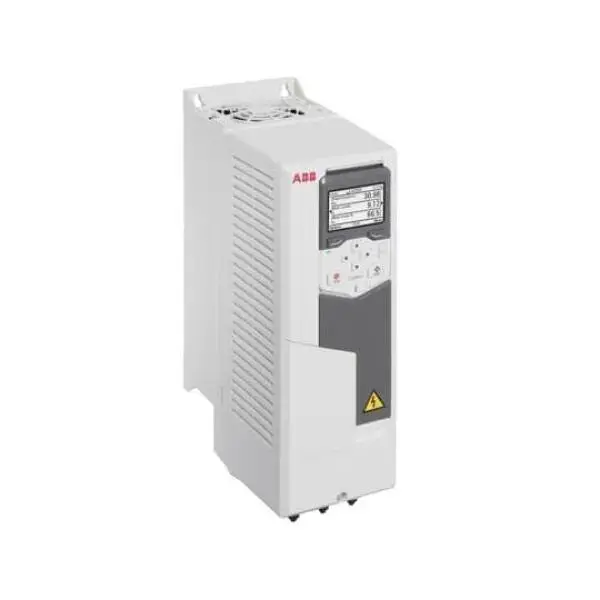

1. Giới thiệu tổng quan về biến tần ABB ACH580-01-02A7-4
Model ACH580-01-02A7-4 được thiết kế để mang lại hiệu suất vượt trội, khả năng kiểm soát chính xác và tiết kiệm năng lượng tối ưu cho các ứng dụng HVAC công suất nhỏ. Dù sở hữu kích thước khiêm tốn, biến tần này vẫn được trang bị bảng điều khiển Assistant Control Panel (ACH-AP-H) tiêu chuẩn với giao diện trực quan, menu HVAC chuyên biệt và hỗ trợ đa ngôn ngữ, giúp người dùng dễ dàng cài đặt và vận hành.
2. Thông số kỹ thuật chi tiết - Nhỏ gọn mà mạnh mẽ
Biến tần ACH580-01-02A7-4 được thiết kế với các thông số kỹ thuật tối ưu, đặc biệt phù hợp cho các ứng dụng HVAC tải nhẹ, yêu cầu sự nhỏ gọn:
- Model: ACH580-01-02A7-4
- Mã đặt hàng (tham khảo): 3AXD50000038978
- Công suất tải nhẹ (Pld): 0.75 kW (tương đương 1 HP)
- Dòng điện tải nhẹ liên tục (Ild): 2.5 A
- Dòng điện danh định (In): Khoảng 2.7 A
- Điện áp đầu vào (Uin): 3 pha, 380 - 480 V ±10%
- Tần số nguồn: 50/60 Hz (dải hoạt động 47.5 - 63 Hz)
- Kích thước khung (Frame Size): R0 (khung nhỏ nhất của dòng ACH580)
- Kích thước (IP21, R0, bao gồm gland box tiêu chuẩn): Cao ~369 mm, Rộng 70 mm, Sâu ~161 mm
- Trọng lượng: Khoảng 1.9 kg
- Cấp bảo vệ: IP21 (tiêu chuẩn), NEMA Type 1
- Bộ lọc EMC: Tích hợp sẵn bộ lọc C2 (theo EN61800-3)
- Cuộn kháng (Choke): Tích hợp cuộn kháng xoay chiều cho các khung lớn hơn; khung R0 được tối ưu hóa về kích thước và thường có giải pháp giảm sóng hài phù hợp với công suất.
- Ngõ vào/ra (I/O) tiêu chuẩn: Đầy đủ các ngõ vào analog, số và các ngõ ra analog, rơ le cần thiết cho ứng dụng HVAC.
- Truyền thông tích hợp: Modbus RTU (RS-485), BACnet MS/TP.
- Nhiệt độ hoạt động: -15°C đến +50°C (có thể giảm công suất ở nhiệt độ cao hơn).
3. Tính năng nổi bật của ACH580-01-02A7-4
Dù là model có công suất nhỏ nhất, ACH580-01-02A7-4 vẫn kế thừa trọn vẹn những tính năng thông minh của dòng ACH580. Sau đây là một số điểm nổi bật:
- Thiết Kế Siêu Nhỏ Gọn (Frame R0): Đây là ưu điểm vượt trội, cho phép lắp đặt biến tần trong các tủ điện cực kỳ chật hẹp, các vị trí phân tán gần động cơ hoặc những nơi không gian là yếu tố hàng đầu.
- Đầy Đủ Chức Năng HVAC Chuyên Dụng: Bao gồm menu Primary Settings dễ sử dụng, các macro ứng dụng cho bơm và quạt, bộ điều khiển PID tích hợp, chức năng Override (chế độ khẩn cấp/cháy), đồng hồ thời gian thực và các chức năng hẹn giờ.
- Bảng Điều Khiển Assistant Control Panel Tiêu Chuẩn: Giúp việc cài đặt, giám sát và chẩn đoán lỗi trở nên dễ dàng và trực quan, ngay cả với người dùng không chuyên sâu về biến tần.
- Tiết Kiệm Năng Lượng Cho Động Cơ Công Suất Nhỏ: Ngay cả với động cơ 0.75kW, việc điều chỉnh tốc độ theo nhu cầu thực tế giúp giảm đáng kể lượng điện năng tiêu thụ so với phương pháp chạy trực tiếp hoặc các giải pháp điều khiển đơn giản khác.
- Tích Hợp Sẵn Các Giao Thức Truyền Thông Phổ Biến: BACnet MS/TP và Modbus RTU tích hợp sẵn giúp dễ dàng kết nối biến tần vào các hệ thống quản lý tòa nhà (BMS) và hệ thống tự động hóa.
- An Toàn và Độ Tin Cậy Cao: Tích hợp chức năng Safe Torque Off (STO) theo tiêu chuẩn SIL3/PLe, cùng các chức năng bảo vệ toàn diện cho biến tần và động cơ. Bộ lọc EMC C2 tích hợp giúp giảm nhiễu điện từ.
- Dễ Dàng Lắp Đặt và Cấu Hình: Với kích thước nhỏ gọn và các công cụ hỗ trợ từ ABB như Drive Composer, việc triển khai biến tần trở nên nhanh chóng và hiệu quả.
4. Lợi ích khi sử dụng biến tần ABB ACH580-01-02A7-4
Việc lựa chọn biến tần ACH580-01-02A7-4 mang lại nhiều lợi ích thiết thực cho người dùng. Những lợi ích này bao gồm:
- Tối Ưu Hóa Không Gian Vượt Trội: Giải phóng không gian lắp đặt, đặc biệt quan trọng trong các dự án cải tạo hoặc khi không gian tủ điện hạn chế.
- Nâng Cao Hiệu Suất Năng Lượng: Giảm chi phí vận hành cho các động cơ nhỏ, góp phần vào mục tiêu tiết kiệm năng lượng chung của tòa nhà hoặc nhà máy.
- Tăng Tuổi Thọ Động Cơ và Thiết Bị: Khởi động và dừng mềm giúp giảm hao mòn cơ khí, giảm tiếng ồn.
- Điều Khiển Chính Xác và Linh Hoạt: Cải thiện khả năng kiểm soát các ứng dụng HVAC nhỏ, mang lại sự tiện nghi cao hơn.
- Giải Pháp HVAC Thông Minh Cho Mọi Quy Mô: Đưa các tính năng điều khiển tiên tiến đến với cả những ứng dụng có công suất khiêm tốn nhất.
5. Ứng dụng tiêu biểu cho model 0.75kW
Với kích thước siêu nhỏ gọn và đầy đủ tính năng HVAC, ACH580-01-02A7-4 là lựa chọn lý tưởng cho nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng tiêu biểu:
- Quạt thông gió nhỏ và quạt hút: Trong văn phòng, nhà vệ sinh, phòng thí nghiệm, các khu vực yêu cầu thông gió liên tục hoặc theo nhu cầu.
- Điều khiển quạt trong các bộ VAV (Variable Air Volume): Tối ưu hóa luồng không khí cho từng khu vực riêng biệt.
- Bơm tuần hoàn nhỏ: Trong các hệ thống sưởi ấm cục bộ, hệ thống nước nóng năng lượng mặt trời, hoặc các vòng tuần hoàn nhỏ.
- Bơm thoát nước ngưng tụ: Từ các dàn lạnh điều hòa không khí.
- Các động cơ phụ trợ nhỏ trong hệ thống HVAC lớn hơn.
- Nâng cấp các hệ thống điều khiển động cơ nhỏ hiện hữu từ phương pháp bật/tắt sang điều khiển tốc độ thông minh.
6. Tối ưu hóa vận hành và tiết kiệm năng lượng
Mặc dù có công suất nhỏ 0.75kW, biến tần ACH580-01-02A7-4 vẫn được trang bị đầy đủ các công cụ để tối ưu hóa việc sử dụng năng lượng và đảm bảo vận hành hiệu quả cho các động cơ nhỏ. Để đạt được điều này, người dùng có thể thực hiện các bước sau:
- Sử Dụng Hiệu Quả Bộ Điều Khiển PID Tích Hợp:
- Đối với các ứng dụng cần duy trì một thông số ổn định (ví dụ: áp suất ống gió, nhiệt độ phòng), hãy tận dụng bộ điều khiển PID tích hợp. Bằng cách cài đặt giá trị đặt (setpoint) và cảm biến phản hồi phù hợp, biến tần sẽ tự động điều chỉnh tốc độ động cơ để duy trì chính xác thông số mong muốn, tránh lãng phí năng lượng do chạy quá tốc độ cần thiết.
- Khai Thác Chức Năng Ngủ (Sleep Mode) và Đánh Thức (Wake-up):
- Trong nhiều ứng dụng HVAC nhỏ, nhu cầu tải không phải lúc nào cũng liên tục. Cài đặt chức năng ngủ cho phép biến tần dừng động cơ khi nhu cầu tải xuống thấp hơn một ngưỡng nhất định (ví dụ: lưu lượng không khí tối thiểu đã đạt được) và tự động khởi động lại khi nhu cầu tăng lên. Điều này giúp tiết kiệm đáng kể năng lượng trong thời gian không tải hoặc tải thấp.
- Tận Dụng Các Macro Ứng Dụng HVAC:
- Biến tần đi kèm các macro cài đặt sẵn cho các ứng dụng như quạt cấp, quạt hút. Việc lựa chọn đúng macro sẽ giúp tối ưu hóa các thông số điều khiển cho từng loại ứng dụng cụ thể, đảm bảo hiệu suất cao nhất.
- Theo Dõi Năng Lượng Tiêu Thụ:
- Bảng điều khiển Assistant Control Panel cung cấp khả năng theo dõi các thông số vận hành, bao gồm cả ước tính năng lượng tiêu thụ. Việc thường xuyên kiểm tra các thông số này giúp người dùng đánh giá hiệu quả tiết kiệm năng lượng và có những điều chỉnh cần thiết.
- Tránh Vận Hành Động Cơ Ở Tốc Độ Quá Thấp Kéo Dài:
- Mặc dù biến tần cho phép điều khiển tốc độ rất linh hoạt, việc chạy động cơ ở tốc độ quá thấp trong thời gian dài có thể làm giảm hiệu quả làm mát của chính động cơ. Hãy đảm bảo rằng động cơ vẫn được làm mát đủ khi vận hành ở dải tốc độ thấp, đặc biệt với các động cơ không được thiết kế riêng cho việc chạy với biến tần.
- Lựa Chọn Đúng Kích Cỡ Biến Tần:
- Việc ACH580-01-02A7-4 được thiết kế cho tải 0.75kW là một ưu điểm. Sử dụng biến tần đúng kích cỡ cho động cơ giúp tối ưu hiệu suất của cả hệ thống, tránh tổn thất không cần thiết do biến tần quá lớn hoặc quá nhỏ so với tải.
7. Hướng dẫn lắp đặt và cài đặt cơ bản cho ACH580-01-02A7-4
Với kích thước khung R0 siêu nhỏ gọn, việc lắp đặt ACH580-01-02A7-4 trở nên linh hoạt hơn. Tuy nhiên, cần tuân thủ các nguyên tắc cơ bản để đảm bảo an toàn và hiệu suất. Dưới đây là một số hướng dẫn cơ bản:
- Lựa Chọn Vị Trí Lắp Đặt:
- Chọn vị trí khô ráo, thoáng mát, ít bụi bẩn và hóa chất ăn mòn.
- Đảm bảo không gian xung quanh biến tần đủ để thông gió và tản nhiệt theo khuyến cáo của nhà sản xuất (thường là một khoảng trống nhất định ở trên, dưới và hai bên biến tần).
- Model IP21 tiêu chuẩn phù hợp cho lắp đặt trong tủ điện hoặc môi trường trong nhà được bảo vệ.
- Lắp Đặt Cơ Khí:
- Biến tần khung R0 có thể được lắp đặt trên thanh DIN rail (nếu có tùy chọn) hoặc bắt vít trực tiếp vào mặt phẳng tủ điện.
- Đảm bảo biến tần được gắn chắc chắn theo phương thẳng đứng để tối ưu khả năng tản nhiệt.
- Kết Nối Điện Lực:
- QUAN TRỌNG: Luôn ngắt hoàn toàn nguồn điện trước khi thực hiện bất kỳ thao tác kết nối nào.
- Sử dụng dây dẫn có tiết diện phù hợp với dòng điện của biến tần (Ild 2.5A, In 2.7A) và động cơ.
- Kết nối đúng các đầu vào nguồn (L1, L2, L3) và đầu ra động cơ (U, V, W).
- Đảm bảo kết nối tiếp địa (PE) chắc chắn và đúng kỹ thuật cho cả biến tần và động cơ.
- Nên sử dụng các thiết bị bảo vệ đầu nguồn như aptomat (MCB/MCCB) và contactor (nếu cần) phù hợp với công suất biến tần.
- Kết Nối Điều Khiển:
- Kết nối các tín hiệu điều khiển (ngõ vào số DI, ngõ vào analog AI) theo sơ đồ ứng dụng cụ thể. Ví dụ: tín hiệu chạy/dừng, tín hiệu đặt tốc độ từ cảm biến hoặc BMS.
- Kết nối các ngõ ra (rơ le RO, analog AO) nếu cần để báo trạng thái hoặc điều khiển các thiết bị khác.
- Nếu sử dụng truyền thông Modbus RTU hoặc BACnet MS/TP, kết nối dây truyền thông đúng chuẩn (RS-485) và cấu hình các thông số truyền thông trên biến tần và hệ thống chủ.
- Cài Đặt Ban Đầu với Assistant Control Panel:
- Sau khi cấp nguồn, bảng điều khiển sẽ hướng dẫn quá trình cài đặt ban đầu (First Start-up Assistant).
- Chọn ngôn ngữ (có Tiếng Việt).
- Nhập các thông số cơ bản của động cơ (công suất, điện áp, dòng điện, tần số, tốc độ định mức – có trên nhãn động cơ).
- Chọn macro ứng dụng phù hợp (ví dụ: quạt, bơm).
- Thực hiện nhận dạng động cơ (ID Run) nếu được yêu cầu để tối ưu hóa hiệu suất điều khiển.
- Kiểm tra chiều quay động cơ và đảo pha đầu ra nếu cần.
- Kiểm Tra An Toàn Trước Khi Vận Hành:
- Đảm bảo tất cả các kết nối đã chắc chắn và đúng kỹ thuật.
- Kiểm tra không có vật lạ rơi vào trong biến tần.
- Đảm bảo khu vực xung quanh động cơ và thiết bị truyền động an toàn.
Lưu ý quan trọng:
- Luôn tham khảo tài liệu hướng dẫn lắp đặt và vận hành chi tiết đi kèm sản phẩm từ ABB để có thông tin đầy đủ và chính xác nhất.
- Nếu không có chuyên môn về điện và biến tần, hãy nhờ đến sự hỗ trợ của các kỹ thuật viên hoặc đơn vị có kinh nghiệm.
8. Thông tin nhà phân phối FDI Care
Để đảm bảo hiệu quả đầu tư và vận hành ổn định cho hệ thống HVAC của bạn với Biến tần ABB ACH580-01-02A7-4, việc lựa chọn một nhà cung cấp uy tín, có chuyên môn và dịch vụ hỗ trợ toàn diện là vô cùng quan trọng. FDI Care tự hào là đối tác tin cậy, mang đến các sản phẩm ABB chính hãng cùng sự đồng hành chuyên nghiệp.
Kinh nghiệm và Chuyên môn của FDI Care FDI Care có nhiều năm kinh nghiệm trong việc cung cấp và triển khai các giải pháp biến tần ABB cho nhiều ứng dụng HVAC tại Việt Nam. Đội ngũ kỹ sư của chúng tôi được đào tạo chuyên sâu về dòng ACH580, am hiểu các tính năng chuyên dụng của model ACH580-01-02A7-4 và có khả năng tư vấn, thiết kế giải pháp tối ưu, phù hợp với từng yêu cầu cụ thể của dự án, từ việc lựa chọn công suất 0.75kW đến cấu hình các thông số vận hành.
Cam kết về Chất lượng sản phẩm và Uy tín dịch vụ từ FDI Care Chúng tôi cam kết 100% sản phẩm Biến tần ABB ACH580-01-02A7-4 do FDI Care cung cấp đều là hàng chính hãng, mới hoàn toàn, có đầy đủ giấy tờ chứng nhận nguồn gốc (CO) và chất lượng (CQ). Quy trình làm việc minh bạch, chính sách giá cạnh tranh và chế độ bảo hành theo đúng tiêu chuẩn của ABB là những gì khách hàng có thể mong đợi từ chúng tôi. Dịch vụ hỗ trợ kỹ thuật, lắp đặt và hậu mãi của FDI Care luôn sẵn sàng đáp ứng nhanh chóng và hiệu quả.
Phản hồi từ khách hàng về giải pháp ABB HVAC của FDI Care Nhiều nhà thầu cơ điện và chủ đầu tư đã lựa chọn FDI Care và ghi nhận sự hài lòng về chất lượng biến tần ABB ACH580 (đặc biệt là các model như ACH580-01-02A7-4) cũng như dịch vụ hỗ trợ. Khách hàng đánh giá cao sự tư vấn tận tâm, giúp họ chọn đúng sản phẩm, quy trình cung cấp nhanh chóng và hỗ trợ kỹ thuật kịp thời, đảm bảo hệ thống HVAC vận hành ổn định, tiết kiệm năng lượng.
9. Kết Luận
Biến tần ABB ACH580-01-02A7-4 (0.75kW, Frame R0) chứng minh rằng kích thước nhỏ gọn hoàn toàn có thể song hành cùng hiệu suất và trí thông minh vượt trội. Đây là giải pháp lý tưởng để mang những tính năng điều khiển HVAC tiên tiến nhất của ABB đến với các ứng dụng công suất nhỏ, giúp tối ưu hóa không gian, tiết kiệm năng lượng và nâng cao độ tin cậy cho hệ thống. Với ACH580-01-02A7-4, mọi động cơ HVAC, dù nhỏ nhất, đều có thể góp phần vào một tương lai vận hành thông minh và bền vững hơn.
