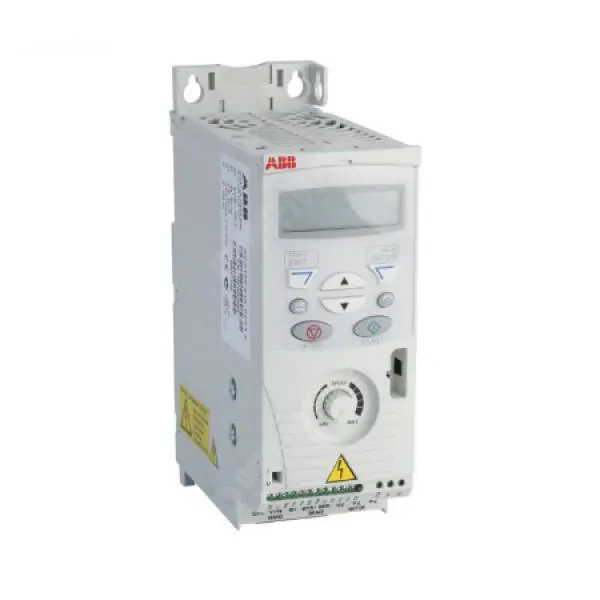

Biến Tần ABB ACS150-03E-04A1-4 (1.5kW, 4.1A, 3 Pha)

Biến tần ABB ACS150-03E-04A1-4 là một thiết bị thuộc dòng ACS150 của ABB, được phân loại là vi điều khiển, thiết kế chuyên biệt để điều khiển tốc độ động cơ không đồng bộ xoay chiều ba pha với công suất danh định 1.5kW và dòng điện định mức 4.1A. Model này sử dụng nguồn cấp ba pha trong dải điện áp 380-480V.

Dòng sản phẩm này nổi bật với sự đơn giản tối đa trong quá trình cài đặt, vận hành cực kỳ dễ dàng và mang lại hiệu quả chi phí đầu tư vượt trội cho nhiều ứng dụng cơ bản không đòi hỏi các tính năng điều khiển quá phức tạp hay giao tiếp mạng cao cấp.

Bài viết này sẽ làm rõ các thông số kỹ thuật chính, những tính năng và lợi ích nổi bật, cùng các ứng dụng tiêu biểu của model ACS150-03E-04A1-4. Biến tần này được đánh giá cao nhờ kích thước cực kỳ nhỏ gọn, khả năng lắp đặt linh hoạt trên thanh DIN rail hoặc bắt vít trực tiếp, tích hợp sẵn màn hình điều khiển cơ bản và biến trở tinh chỉnh tốc độ ngay trên mặt trước, cùng với các macro ứng dụng được cài đặt sẵn giúp người dùng cấu hình nhanh chóng cho các tác vụ phổ biến.

1. Giới thiệu biến tần ABB ACS150-03E-04A1-4

Biến tần ABB ACS150-03E-04A1-4 là một giải pháp điều khiển động cơ hiệu quả và linh hoạt, thuộc dòng ACS150 – dòng vi điều khiển (micro drive) nổi tiếng của ABB. Model này được thiết kế chuyên biệt để đáp ứng nhu cầu điều khiển tốc độ cho các động cơ không đồng bộ ba pha có công suất nhỏ hơn, mang lại sự đơn giản tối đa trong khâu lắp đặt, cài đặt thông số và quá trình vận hành hàng ngày, với một chút nâng cấp về công suất so với các model thấp hơn trong cùng series.

ACS150-03E-04A1-4 là gì? Đặc điểm dòng ACS150 cho nguồn 3 pha.

ABB ACS150-03E-04A1-4 là một bộ biến đổi tần số nhỏ gọn, có chức năng chính là điều chỉnh tốc độ và momen của động cơ xoay chiều ba pha một cách chính xác và hiệu quả. Điểm đặc trưng của model này với mã "-03E-" là nó được thiết kế cho nguồn cấp đầu vào ba pha, phù hợp với các hệ thống điện công nghiệp phổ biến. Dòng ACS150 nói chung, bao gồm cả các biến thể 3 pha, được ABB nhắm đến các nhà chế tạo máy (OEM) và người dùng cuối cần một giải pháp điều khiển động cơ đơn giản, tối ưu không gian và chi phí cho các ứng dụng cơ bản. Các đặc điểm chung của dòng ACS150 bao gồm:

• Kích thước cực kỳ nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail hoặc bắt vít trực tiếp vào bảng tủ điện.
• Tích hợp sẵn bảng điều khiển (HMI) với màn hình hiển thị LED 7 đoạn và các phím bấm cơ bản, cùng với một biến trở (potentiometer) trên mặt trước giúp người dùng cài đặt thông số và điều chỉnh tốc độ một cách trực quan và dễ dàng.
• Quy trình cài đặt nhanh chóng và đơn giản thông qua việc lựa chọn các macro ứng dụng đã được ABB cài đặt sẵn cho các tác vụ phổ biến.
• Tích hợp bộ lọc EMC cho một số model để giảm nhiễu điện từ.
• Tích hợp sẵn bộ hãm phanh (braking chopper) cho hầu hết các kích thước khung, cho phép kết nối trực tiếp điện trở hãm cho các ứng dụng có quán tính hoặc yêu cầu dừng nhanh.

2. Thông số kỹ thuật chi tiết của biến tần ABB ACS150-03E-04A1-4

Việc nắm rõ các thông số kỹ thuật chi tiết của biến tần ABB ACS150-03E-04A1-4 là điều cần thiết để đảm bảo lựa chọn đúng thiết bị cho ứng dụng và vận hành an toàn. Dưới đây là những thông số kỹ thuật quan trọng, được FDI Care tổng hợp từ tài liệu chính hãng ABB.

Công suất, dòng điện, điện áp hoạt động (3 pha) của ACS150-03E-04A1-4 là bao nhiêu?

• Công suất danh định (PN): 1.5 kW (tương đương 2.0 HP).
• Dòng điện đầu ra danh định (IN): 4.1 Ampe.
• Điện áp cung cấp đầu vào (Uin): 3 pha, dải điện áp từ 380 V đến 480 V AC (với dung sai ±10%).
• Điện áp đầu ra (Uout): 3 pha, có giá trị từ 0 đến Uin (điện áp đầu vào).
• Tần số nguồn cấp đầu vào: 48 – 63 Hz.
• Tần số đầu ra có thể điều chỉnh: Từ 0 đến 500 Hz.

Các thông số kỹ thuật quan trọng khác của ACS150-03E-04A1-4 là gì?

• Kích thước khung (Frame size): R1 hoặc R2 tùy theo cấu hình chính xác. Ví dụ, khung R1 có kích thước (Cao x Rộng x Sâu) khoảng 169 x 70 x 161 mm; khung R2 là 239 x 70 x 161 mm.
• Cấp bảo vệ (IP Rating): IP20 theo tiêu chuẩn IEC 60529.
• Bộ lọc EMC tích hợp: Có sẵn, thường là cấp C3 cho môi trường công nghiệp loại 2.
• Khả năng chịu quá tải: 150% dòng điện định mức (IN) trong vòng 60 giây, lặp lại sau mỗi 10 phút (ở chế độ tải nặng).
• Ngõ vào/ra (I/O) tiêu chuẩn tích hợp:
  • 1 Ngõ vào Analog (AI): Có thể cấu hình cho tín hiệu điện áp 0-10V hoặc tín hiệu dòng điện 0/4-20mA.
  • 5 Ngõ vào Digital (DI): Lập trình được chức năng, một trong số đó có thể được cấu hình cho tín hiệu xung (pulse train input).
  • 1 Ngõ ra Relay (RO): Tiếp điểm NO/NC, 250VAC/2A hoặc 30VDC/5A.
• Biến trở (Potentiometer) tích hợp: 10 kΩ, dùng để điều chỉnh tốc độ trực tiếp trên mặt biến tần.
• Bộ hãm phanh (Braking Chopper): Tích hợp sẵn.
• Phương pháp điều khiển động cơ: Điều khiển Scalar (V/f).
• Nhiệt độ hoạt động môi trường: Từ -10°C đến +40°C không giảm tải (lên đến +50°C với việc giảm tải định mức).

3. Tính năng và lợi ích của ABB ACS150-03E-04A1-4 cho các ứng dụng 3 pha công suất nhỏ

Biến tần ABB ACS150-03E-04A1-4, mặc dù thuộc dòng vi điều khiển cơ bản, vẫn được ABB trang bị nhiều tính năng hữu ích và đem lại những lợi ích đáng kể cho người dùng hệ thống động cơ ba pha công suất nhỏ.

Các tính năng chính của ACS150-03E-04A1-4 là gì?

Model ACS150-03E-04A1-4 (1.5kW, 4.1A, 3 Pha) sở hữu các tính năng chính sau:

• Điều khiển Scalar (V/f): Cung cấp phương pháp điều khiển tốc độ động cơ đơn giản và hiệu quả, với tùy chọn đặc tuyến V/f tuyến tính hoặc V/f bình phương (tối ưu cho tải bơm, quạt).
• Bộ điều khiển PID tích hợp: Cho phép biến tần tự thực hiện các thuật toán điều khiển vòng kín cơ bản, giúp duy trì một thông số quá trình (như áp suất, lưu lượng) ổn định.
• Các Macro ứng dụng cài sẵn: Biến tần được lập trình sẵn một số bộ thông số tối ưu cho các ứng dụng phổ biến, giúp người dùng cấu hình và đưa vào vận hành nhanh chóng.
• Bảng điều khiển (HMI) tích hợp: Mặt trước biến tần tích hợp sẵn màn hình LED 7 đoạn và các phím bấm chức năng, cho phép cài đặt và giám sát thông số dễ dàng.
• Biến trở tinh chỉnh tốc độ tích hợp sẵn: Thuận tiện cho việc điều chỉnh tốc độ động cơ trực tiếp.
• Tần số đóng ngắt (Switching Frequency) có thể điều chỉnh: Cho phép tùy chỉnh để giảm thiểu tiếng ồn động cơ.
• Chức năng bảo vệ động cơ và biến tần cơ bản: Bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần.
• Tích hợp bộ hãm phanh (Braking Chopper): Hỗ trợ kết nối trực tiếp với điện trở hãm ngoài cho các ứng dụng có quán tính hoặc cần dừng nhanh.

Lợi ích khi sử dụng ACS150-03E-04A1-4 là gì?

• Chi phí đầu tư hiệu quả: Là một giải pháp kinh tế cho việc điều khiển tốc độ các động cơ ba pha công suất nhỏ.
• Tiết kiệm không gian lắp đặt đáng kể: Với thiết kế cực kỳ nhỏ gọn, dễ dàng lắp đặt trong các tủ điện có không gian hạn chế.
• Vận hành và cài đặt đơn giản, nhanh chóng: Giao diện thân thiện và macro cài sẵn giúp ngay cả người dùng không chuyên cũng có thể dễ dàng cài đặt.
• Bảo vệ động cơ ba pha nhỏ hiệu quả: Các chức năng bảo vệ tích hợp giúp tăng tuổi thọ cho động cơ.
• Tăng hiệu quả cho các quy trình và máy móc đơn giản: Khả năng điều khiển tốc độ linh hoạt giúp tối ưu hóa nhiều quy trình sản xuất nhỏ. FDI Care có thể hỗ trợ bạn hiểu rõ hơn về cách khai thác tối đa những lợi ích này.

4. Ứng dụng tiêu biểu của biến tần ABB ACS150-03E-04A1-4

Với công suất 1.5kW, dòng điện 4.1A và khả năng làm việc với nguồn cấp ba pha, biến tần ABB ACS150-03E-04A1-4 là lựa chọn lý tưởng cho nhiều ứng dụng điều khiển động cơ không đồng bộ ba pha công suất nhỏ trong các ngành công nghiệp và dân dụng.

ACS150-03E-04A1-4 thường sử dụng cho những loại máy móc nào?

• Băng tải nhỏ và vừa: Điều khiển tốc độ băng tải trong các dây chuyền lắp ráp, phân loại sản phẩm, vận chuyển vật liệu nhẹ.
• Quạt thông gió và quạt làm mát công suất nhỏ: Điều chỉnh lưu lượng không khí cho các phòng máy, nhà xưởng nhỏ, hoặc làm mát các cụm thiết bị.
• Bơm ly tâm công suất nhỏ: Điều khiển lưu lượng và áp suất nước cho các hệ thống tưới tiêu, bơm tuần hoàn trong các hệ thống làm mát hoặc gia nhiệt đơn giản.
• Máy đóng gói và máy dán nhãn đơn giản: Điều khiển các cơ cấu chuyển động, băng chuyền nhỏ trong các máy móc quy mô nhỏ.
• Máy chế biến thực phẩm quy mô nhỏ: Như máy trộn bột, máy xay, máy cắt.
• Các loại máy móc OEM (Nhà sản xuất thiết bị gốc) khác có động cơ ba pha công suất phù hợp (khoảng 1.5kW) và yêu cầu điều khiển tốc độ đơn giản.

Để được tư vấn về ứng dụng cụ thể cho nhu cầu của bạn, quý khách hàng có thể liên hệ trực tiếp với đội ngũ kỹ thuật của FDI Care.

5. FDI Care: Nhà cung cấp biến tần ABB ACS150-03E-04A1-4 chính hãng và dịch vụ hỗ trợ

Khi lựa chọn biến tần ABB ACS150-03E-04A1-4, việc tìm đến một nhà cung cấp uy tín không chỉ đảm bảo bạn nhận được sản phẩm chính hãng mà còn được hưởng sự hỗ trợ kỹ thuật cần thiết. FDI Care tự hào là đối tác tin cậy, chuyên cung cấp các dòng biến tần ABB, bao gồm model ACS150-03E-04A1-4, với cam kết về chất lượng và dịch vụ.

Tại sao nên chọn FDI Care để mua biến tần ABB ACS150-03E-04A1-4?

• Sản phẩm chính hãng ABB, nguồn gốc rõ ràng: FDI Care cam kết 100% biến tần ACS150-03E-04A1-4 là hàng chính hãng, mới, đầy đủ CO, CQ.
• Giá cả cạnh tranh, tối ưu chi phí: Là nhà phân phối trực tiếp, chúng tôi nỗ lực mang đến mức giá tốt nhất.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ FDI Care am hiểu sản phẩm, sẵn sàng tư vấn giúp bạn lựa chọn đúng model.

Các dịch vụ và cam kết của FDI Care đối với dòng ACS150 là gì?

• Hỗ trợ kỹ thuật lắp đặt và cài đặt thông số.
• Chính sách bảo hành uy tín, đúng tiêu chuẩn ABB.
• Giao hàng nhanh chóng và linh hoạt trên toàn quốc.
• Hỗ trợ sau bán hàng chu đáo cho mọi vấn đề phát sinh.

Phản hồi từ khách hàng đã lựa chọn FDI Care cho biến tần ABB ACS150

Nhiều nhà chế tạo máy và xưởng sản xuất đã tin tưởng FDI Care khi cần trang bị biến tần ABB ACS150. Khách hàng đánh giá cao chất lượng sản phẩm và sự tư vấn chính xác, giúp họ tối ưu chi phí và đảm bảo các ứng dụng hoạt động hiệu quả.

Kết luận

Biến tần ABB ACS150-03E-04A1-4, với công suất 1.5kW và dòng điện 4.1A, là một giải pháp vi điều khiển nhỏ gọn, linh hoạt và kinh tế cho nhiều ứng dụng điều khiển động cơ ba pha công suất nhỏ. Với các tính năng thiết yếu, quy trình cài đặt đơn giản và độ tin cậy từ thương hiệu ABB, model này đáp ứng tốt nhu cầu của các nhà chế tạo máy và người dùng cuối. Để đảm bảo sản phẩm chính hãng, giá cả hợp lý và nhận được sự hỗ trợ kỹ thuật tốt nhất, quý khách hàng có thể tin tưởng lựa chọn FDI Care.
