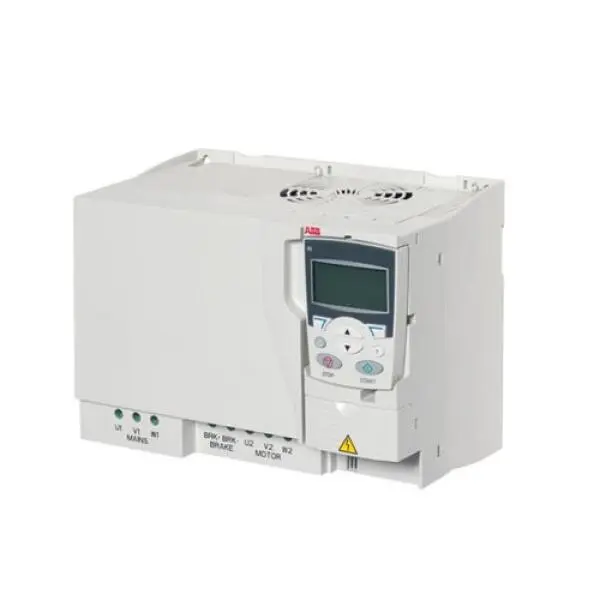

Biến tần ABB ACS355-03E-38A0-4+J404 là một cấu hình chuyên biệt của dòng biến tần máy móc đa năng ACS355 từ ABB, với công suất danh định 18.5kW, dòng điện 38A, sử dụng nguồn cấp ba pha 380-480V, và đặc biệt được tích hợp sẵn bảng điều khiển Assistant Panel (+J404) tiên tiến, có biến trở.
Có nên lựa chọn cấu hình ACS355-03E-38A0-4 với tùy chọn +J404 không? Chắc chắn có, nếu ứng dụng của bạn đòi hỏi sự cài đặt nhanh chóng, vận hành trực quan, khả năng chẩn đoán lỗi dễ dàng và các tính năng hỗ trợ người dùng cao cấp ngay tại biến tần, thì đây là một lựa chọn xuất sắc.
Bài viết này sẽ làm rõ các thông số kỹ thuật của biến tần nền ACS355-03E-38A0-4, đồng thời đi sâu vào những tính năng và lợi ích mà bảng điều khiển Assistant Panel +J404 mang lại, cùng các ứng dụng tiêu biểu và thông tin về FDI Care – nhà cung cấp giải pháp ABB chính hãng với mức giá rẻ hơn thị trường 5-10% dành cho người dùng muốn một lựa chọn tiết kiệm.
1. Giới thiệu biến tần ABB ACS355-03E-38A0-4 và Tầm quan trọng của Bảng điều khiển Assistant Panel +J404
Biến tần ABB ACS355-03E-38A0-4+J404 là sự kết hợp giữa một bộ truyền động máy móc mạnh mẽ, đa năng và một giao diện người dùng thông minh, trực quan. Sự kết hợp này mang lại giải pháp điều khiển động cơ tối ưu cho nhiều ứng dụng công nghiệp có công suất tầm trung, đặc biệt chú trọng đến sự tiện lợi và hiệu quả trong cài đặt cũng như vận hành.
Tổng quan về biến tần ACS355-03E-38A0-4 (18.5kW, 38A, 3 Pha)
Biến tần ACS355-03E-38A0-4 là một thiết bị thuộc dòng ACS355 của ABB, được thiết kế chuyên dụng cho các nhà chế tạo máy (OEM) và các ứng dụng máy móc đa năng. Với công suất 18.5kW, dòng điện 38A và khả năng làm việc với nguồn cấp ba pha 380-480V, model này cung cấp khả năng điều khiển tốc độ và momen chính xác cho động cơ không đồng bộ. Các tính năng cốt lõi của dòng ACS355 bao gồm:
- Điều khiển vector tốc độ vòng hở cho hiệu suất cao.
- Lập trình chuỗi (Sequence programming) tích hợp cho các tác vụ tự động hóa đơn giản.
- Chức năng an toàn STO (Safe Torque Off) tiêu chuẩn hoặc tùy chọn.
- Nhiều macro ứng dụng giúp đơn giản hóa quá trình cài đặt.
Bảng điều khiển Assistant Panel +J404 là gì và nó nâng cao trải nghiệm người dùng như thế nào?
Tùy chọn +J404 chỉ định rằng biến tần ACS355-03E-38A0-4 được trang bị Bảng điều khiển Assistant Panel. Đây là một nâng cấp đáng kể so với Basic Panel (thường có mã +J400 với màn hình LED 7 đoạn và các phím cơ bản), mang lại trải nghiệm người dùng vượt trội:
- Màn hình đồ họa LCD: Hiển thị thông tin rõ ràng bằng nhiều dòng văn bản và biểu tượng, giúp người dùng dễ dàng đọc và hiểu các thông số cũng như trạng thái hoạt động.
- Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ khác nhau, tạo sự thuận tiện cho người dùng trên toàn cầu.
- Trình hướng dẫn cài đặt (Startup Wizards): Cung cấp các bước hướng dẫn chi tiết, giúp người dùng, ngay cả những người ít kinh nghiệm, có thể cài đặt các thông số cơ bản cho các ứng dụng phổ biến một cách nhanh chóng và chính xác.
- Menu trực quan, dễ điều hướng: Cấu trúc menu logic và các phím chức năng rõ ràng giúp việc truy cập và thay đổi thông số trở nên đơn giản.
- Chức năng HELP tích hợp: Cung cấp giải thích ngắn gọn cho từng thông số hoặc mã lỗi ngay trên màn hình khi người dùng cần.
- Biến trở tích hợp: Cho phép điều chỉnh tốc độ động cơ thủ công một cách nhanh chóng và tiện lợi ngay tại biến tần.
- Khả năng sao lưu và phục hồi thông số: Người dùng có thể dễ dàng sao chép toàn bộ bộ thông số từ một biến tần sang nhiều biến tần khác hoặc tạo bản sao lưu dự phòng, rất hữu ích cho việc thay thế hoặc nhân bản cài đặt.
- Hiển thị biểu đồ xu hướng (Trending): Một số phiên bản cho phép theo dõi đồ thị của các giá trị vận hành quan trọng (như dòng điện, tốc độ) theo thời gian, hỗ trợ việc phân tích và tối ưu hóa quy trình. Sự khác biệt này giúp việc cài đặt, vận hành, giám sát và xử lý sự cố trên biến tần ACS355-03E-38A0-4+J404 trở nên dễ dàng, nhanh chóng và hiệu quả hơn rất nhiều. FDI Care luôn sẵn lòng tư vấn về lợi ích của từng tùy chọn panel.
2. Thông số kỹ thuật chi tiết của biến tần ABB ACS355-03E-38A0-4 (với tùy chọn +J404)
Dưới đây là các thông số kỹ thuật chính của biến tần ABB ACS355-03E-38A0-4. Tùy chọn +J404 (Assistant Panel) chủ yếu ảnh hưởng đến giao diện người dùng và một số tính năng cài đặt, không làm thay đổi các thông số điện và công suất cơ bản của biến tần. Các thông tin này được FDI Care tổng hợp từ tài liệu chính hãng ABB.
Các thông số điện chính (Công suất 18.5kW, Dòng 38A, Điện áp 380-480V 3Pha)
- Công suất danh định (PN): 18.5 kW (tương đương khoảng 25 HP, tùy hệ số quy đổi).
- Dòng điện đầu ra danh định (IN): 38.0 Ampe.
- Điện áp cung cấp đầu vào (Uin): 3 pha, 380 – 480 V AC (±10%).
- Điện áp đầu ra (Uout): 3 pha, từ 0 đến Uin.
- Tần số nguồn cấp đầu vào: 47 – 63 Hz.
- Tần số đầu ra có thể điều chỉnh: 0 – 600 Hz.
Đặc điểm vật lý và các tiêu chuẩn (Kích thước khung, IP20, EMC, I/O cơ bản của drive)
- Kích thước khung (Frame size): Thường là R3 hoặc R4. Ví dụ, khung R4 có kích thước (Cao x Rộng x Sâu) khoảng 255 x 166 x 211 mm.
- Cấp bảo vệ (IP Rating): IP20.
- Bộ lọc EMC tích hợp: Có sẵn, thường là cấp C3.
- Khả năng chịu quá tải: 150% IN trong 60 giây; 175% IN trong 2 giây.
- Ngõ vào/ra (I/O) tiêu chuẩn: 2 AI, 5 DI, 1 AO, 1 RO, 1 TO.
- Phương pháp điều khiển: Scalar (V/f) và Vector tốc độ vòng hở.
- Bộ hãm phanh (Braking Chopper): Tích hợp sẵn cho khung R1-R4.
- Giao tiếp truyền thông: Modbus RTU (RS-485) tích hợp. Hỗ trợ module Fieldbus cắm thêm.
- Bảng điều khiển: Đi kèm Assistant Panel (+J404) với biến trở.
3. Tính năng vượt trội của ABB ACS355-03E-38A0-4 khi kết hợp với Bảng điều khiển Assistant Panel +J404
Sự kết hợp giữa nền tảng phần cứng mạnh mẽ của biến tần ACS355-03E-38A0-4 và giao diện thông minh, trực quan của bảng điều khiển Assistant Panel +J404 tạo nên một giải pháp điều khiển động cơ vượt trội, đặc biệt thân thiện với người dùng và mang lại hiệu quả cao trong nhiều ứng dụng máy móc.
Các tính năng điều khiển cốt lõi của ACS355 được truy cập và tối ưu hóa như thế nào qua +J404?
Bảng điều khiển Assistant Panel +J404 cho phép người dùng dễ dàng truy cập, cài đặt, tinh chỉnh và giám sát tất cả các tính năng điều khiển cốt lõi của biến tần ACS355 một cách hiệu quả hơn:
- Điều khiển Vector tốc độ: Các thông số liên quan đến chế độ điều khiển động cơ (ví dụ thông số
) và dữ liệu động cơ (Nhóm 99) được hiển thị rõ ràng tên gọi và đơn vị, giúp việc lựa chọn và nhập liệu chính xác hơn.9904 MOTOR CTRL MODE - Lập trình chuỗi (Sequence Programming): Giao diện đồ họa hoặc văn bản chi tiết của Assistant Panel giúp việc tạo, chỉnh sửa và theo dõi các bước logic trong chương trình chuỗi trở nên đơn giản và dễ hiểu hơn rất nhiều so với việc chỉ sử dụng các mã số trên Basic Panel.
- Chức năng An toàn STO (Safe Torque Off): Các thông số liên quan đến việc kích hoạt và giám sát trạng thái của chức năng STO có thể được truy cập và cấu hình một cách rõ ràng.
- Các Macro ứng dụng: Việc lựa chọn và tùy chỉnh các macro ứng dụng cài sẵn (thông số
) trở nên dễ hiểu hơn nhờ các mô tả chi tiết và hướng dẫn từng bước hiển thị trên màn hình.9902 APPLIC MACRO
Bảng điều khiển Assistant Panel +J404 mang lại những tiện ích gì cho việc cài đặt và vận hành?
Assistant Panel +J404 cung cấp nhiều tiện ích vượt trội, nâng cao đáng kể trải nghiệm người dùng:
- Trình hướng dẫn cài đặt (Startup Wizards): Hướng dẫn người dùng mới từng bước qua quá trình cài đặt các thông số cơ bản cho các ứng dụng phổ biến, giảm thiểu sai sót và tiết kiệm thời gian.
- Hiển thị đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm cả tiếng Việt (tùy phiên bản firmware), giúp người dùng trên toàn cầu dễ dàng thao tác mà không gặp rào cản ngôn ngữ.
- Hiển thị đồ họa và văn bản rõ ràng: Thay vì chỉ hiển thị mã số thông số, Assistant Panel hiển thị tên đầy đủ của thông số, đơn vị đo lường và các tùy chọn cài đặt một cách trực quan.
- Chẩn đoán lỗi chi tiết và chức năng HELP tích hợp: Khi có lỗi xảy ra, panel không chỉ hiển thị mã lỗi mà còn có thể kèm theo mô tả ngắn về lỗi và thông qua phím HELP, người dùng có thể xem được các gợi ý khắc phục cơ bản ngay trên màn hình.
- Khả năng sao lưu và phục hồi bộ thông số: Người dùng có thể dễ dàng sao chép toàn bộ bộ thông số từ một biến tần sang nhiều biến tần khác có cùng cấu hình hoặc tạo một bản sao lưu dự phòng các cài đặt quan trọng.
- Biến trở tích hợp sẵn trên panel: Cho phép điều chỉnh tốc độ động cơ thủ công một cách nhanh chóng và tiện lợi ngay tại biến tần mà không cần thêm biến trở ngoài.
Lợi ích tổng thể khi sử dụng ACS355-03E-38A0-4+J404 là gì?
- Vận hành trực quan và thân thiện hơn rất nhiều với người dùng, kể cả với người ít kinh nghiệm.
- Tiết kiệm đáng kể thời gian và công sức trong quá trình cài đặt ban đầu và commissioning hệ thống.
- Dễ dàng hơn trong việc chẩn đoán và xử lý sự cố, giúp giảm thiểu thời gian dừng máy không mong muốn.
- Tăng hiệu quả sử dụng biến tần nhờ khả năng tùy chỉnh và giám sát các thông số hoạt động một cách tốt hơn. Sự hỗ trợ từ các chuyên gia của FDI Care sẽ giúp bạn khai thác tối đa những lợi ích vượt trội này cho hệ thống máy móc của mình.
4. Ứng dụng tiêu biểu của biến tần ABB ACS355-03E-38A0-4+J404 trong các ngành công nghiệp
Với công suất 18.5kW, dòng điện 38A và sự tiện lợi từ bảng điều khiển Assistant Panel +J404, biến tần ABB ACS355-03E-38A0-4+J404 là lựa chọn lý tưởng cho nhiều loại máy móc và ứng dụng tự động hóa công suất tầm trung, nơi việc cài đặt dễ dàng, giám sát tại chỗ và khả năng tinh chỉnh nhanh chóng được ưu tiên.
Những loại máy móc nào được hưởng lợi từ sự kết hợp giữa ACS355 và panel +J404?
- Băng tải công nghiệp: Dễ dàng điều chỉnh tốc độ, thời gian tăng/giảm tốc một cách trực quan qua panel, giám sát dòng tải.
- Máy trộn, máy khuấy công suất vừa: Cài đặt các chế độ hoạt động khác nhau, lưu trữ thông số cho các công thức trộn khác nhau và giám sát dòng điện, momen.
- Máy đùn nhựa, máy ép: Tinh chỉnh tốc độ trục vít hoặc lực ép một cách chính xác thông qua giao diện thân thiện.
- Bơm và quạt công nghiệp (ứng dụng đa năng): Sử dụng bộ điều khiển PID tích hợp và theo dõi các thông số áp suất, lưu lượng (nếu có cảm biến phản hồi) trực tiếp trên màn hình Assistant Panel.
- Máy đóng gói tự động hoặc bán tự động: Lập trình chuỗi các bước hoạt động đơn giản và giám sát trạng thái của máy một cách dễ dàng.
- Máy móc ngành dệt, ngành gỗ, ngành in ấn: Các ứng dụng yêu cầu điều khiển tốc độ chính xác và khả năng thay đổi thông số nhanh chóng.
- Các loại máy công cụ, máy gia công có động cơ công suất phù hợp, cần giao diện cài đặt và vận hành thuận tiện.
- Nhiều ứng dụng OEM (Nhà sản xuất thiết bị gốc) khác muốn cung cấp cho khách hàng cuối một giải pháp điều khiển động cơ dễ sử dụng, dễ bảo trì. Nhờ Assistant Panel +J404, việc tinh chỉnh và giám sát các ứng dụng này trở nên thuận tiện và hiệu quả hơn rất nhiều. FDI Care có thể tư vấn chi tiết hơn về các ứng dụng phù hợp.
5. FDI Care: Đối Tác Tin Cậy Cung Cấp Biến Tần ABB ACS355-03E-38A0-4+J404 và Dịch Vụ Chuyên Nghiệp
Khi lựa chọn biến tần ABB ACS355-03E-38A0-4+J404, việc tìm đến một nhà cung cấp uy tín không chỉ đảm bảo bạn nhận được sản phẩm chính hãng với cấu hình bảng điều khiển Assistant Panel +J404 mong muốn mà còn được hưởng sự hỗ trợ kỹ thuật cần thiết. FDI Care tự hào là đối tác tin cậy, chuyên cung cấp các dòng biến tần ABB với cam kết về chất lượng và dịch vụ.
Tại sao nên lựa chọn FDI Care cho biến tần ACS355-03E-38A0-4+J404?
- Sản phẩm chính hãng ABB, đúng cấu hình +J404: FDI Care cam kết 100% biến tần ACS355-03E-38A0-4+J404 là hàng chính hãng, mới, đầy đủ CO, CQ, đảm bảo bạn nhận được đúng sản phẩm với bảng điều khiển Assistant Panel tiên tiến.
- Tư vấn chuyên sâu về lợi ích của Assistant Panel: Đội ngũ FDI Care am hiểu rõ các tính năng và lợi ích của bảng điều khiển +J404, giúp bạn hiểu tại sao đây là lựa chọn nâng cao trải nghiệm người dùng và hiệu quả vận hành.
- Giá cả cạnh tranh: Chúng tôi nỗ lực mang đến mức giá tốt nhất cho các sản phẩm biến tần ABB chính hãng.
Dịch vụ hỗ trợ và cam kết từ FDI Care cho dòng sản phẩm này.
- Hỗ trợ kỹ thuật lắp đặt và cài đặt tối ưu: Đặc biệt hướng dẫn khách hàng khai thác hiệu quả các tính năng của Assistant Panel +J404 như trình hướng dẫn cài đặt, sao lưu thông số, chẩn đoán lỗi.
- Chính sách bảo hành uy tín: Theo đúng tiêu chuẩn của ABB, mang lại sự an tâm cho khách hàng.
- Giao hàng nhanh chóng và linh hoạt trên toàn quốc.
- Hỗ trợ sau bán hàng tận tâm cho mọi vấn đề kỹ thuật.
Chia sẻ từ khách hàng về sự tiện lợi của ACS355 với Panel +J404 từ FDI Care
Các nhà chế tạo máy và xưởng sản xuất đã lựa chọn ACS355-03E-38A0-4+J404 từ FDI Care thường đánh giá rất cao sự tiện lợi và trực quan của bảng điều khiển Assistant Panel. Họ cho biết việc cài đặt thông số cho các ứng dụng phức tạp hơn, việc chẩn đoán lỗi tại chỗ và khả năng tinh chỉnh hoạt động của máy trở nên nhanh chóng, dễ dàng và chính xác hơn rất nhiều, ngay cả với những người vận hành không có quá nhiều kinh nghiệm chuyên sâu về biến tần.
Kết luận
Biến tần ABB ACS355-03E-38A0-4+J404, với công suất 18.5kW, dòng 38A cho nguồn ba pha, và đặc biệt là việc trang bị bảng điều khiển Assistant Panel +J404, mang đến một giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và cực kỳ thân thiện với người dùng. Sự kết hợp giữa các tính năng điều khiển tiên tiến của dòng ACS355 và giao diện cài đặt, giám sát trực quan, đa ngôn ngữ của panel +J404 giúp tối ưu hóa đáng kể thời gian thiết lập hệ thống, đơn giản hóa quá trình vận hành hàng ngày và nâng cao hiệu quả trong việc xử lý sự cố.
Đây là lựa chọn lý tưởng cho các nhà chế tạo máy muốn nâng cao giá trị sản phẩm và những người dùng cuối mong muốn một trải nghiệm vận hành dễ dàng, hiệu quả hơn. Để đảm bảo sở hữu sản phẩm chính hãng, với cấu hình panel +J404 phù hợp và nhận được sự hỗ trợ kỹ thuật tốt nhất, quý khách hàng có thể hoàn toàn tin tưởng lựa chọn FDI Care. Chúng tôi cam kết đồng hành cùng bạn để khai thác tối đa hiệu quả của biến tần ABB cho mọi ứng dụng máy móc.
