Các tiêu chuẩn quốc tế như ANSI/ESD S20.20, IEC 61340, MOB PF2 PS, và CISCA đóng vai trò là hệ quy chiếu khắt khe nhất để bảo chứng chất lượng của một hệ thống sàn nâng kỹ thuật chống tĩnh điện, đảm bảo chúng vừa chịu được tải trọng hàng tấn của các tủ Server, vừa duy trì dải điện trở bề mặt chuẩn xác 10^6 - 10^9 Ohm/sq.
Để công trình vượt qua các vòng kiểm định gắt gao này, kỹ sư thi công bắt buộc phải tuân thủ quy trình 5 bước chuẩn ngạch: từ việc sơn lót nền bê tông, bắn laser định vị chân đế, lắp ma trận thanh giằng cho đến việc kết nối mạng lưới lưới đồng tiếp địa ngầm nhằm triệt tiêu hoàn toàn rủi ro phóng tĩnh điện (ESD) làm cháy hỏng vi mạch.
Nhằm kiến tạo không gian công nghệ cao đạt chuẩn quốc tế với mức ngân sách tiết kiệm 5% - 15%, quý doanh nghiệp nên hợp tác cùng tổng thầu FDI Care – nhà phân phối độc quyền thương hiệu HORB tại Việt Nam, cam kết cung cấp trọn bộ hồ sơ đo đạc minh bạch, bảo hành 24 tháng và tối ưu đơn giá nhờ chiến lược kinh doanh SEO tự nhiên không phụ thuộc vào quảng cáo rác.

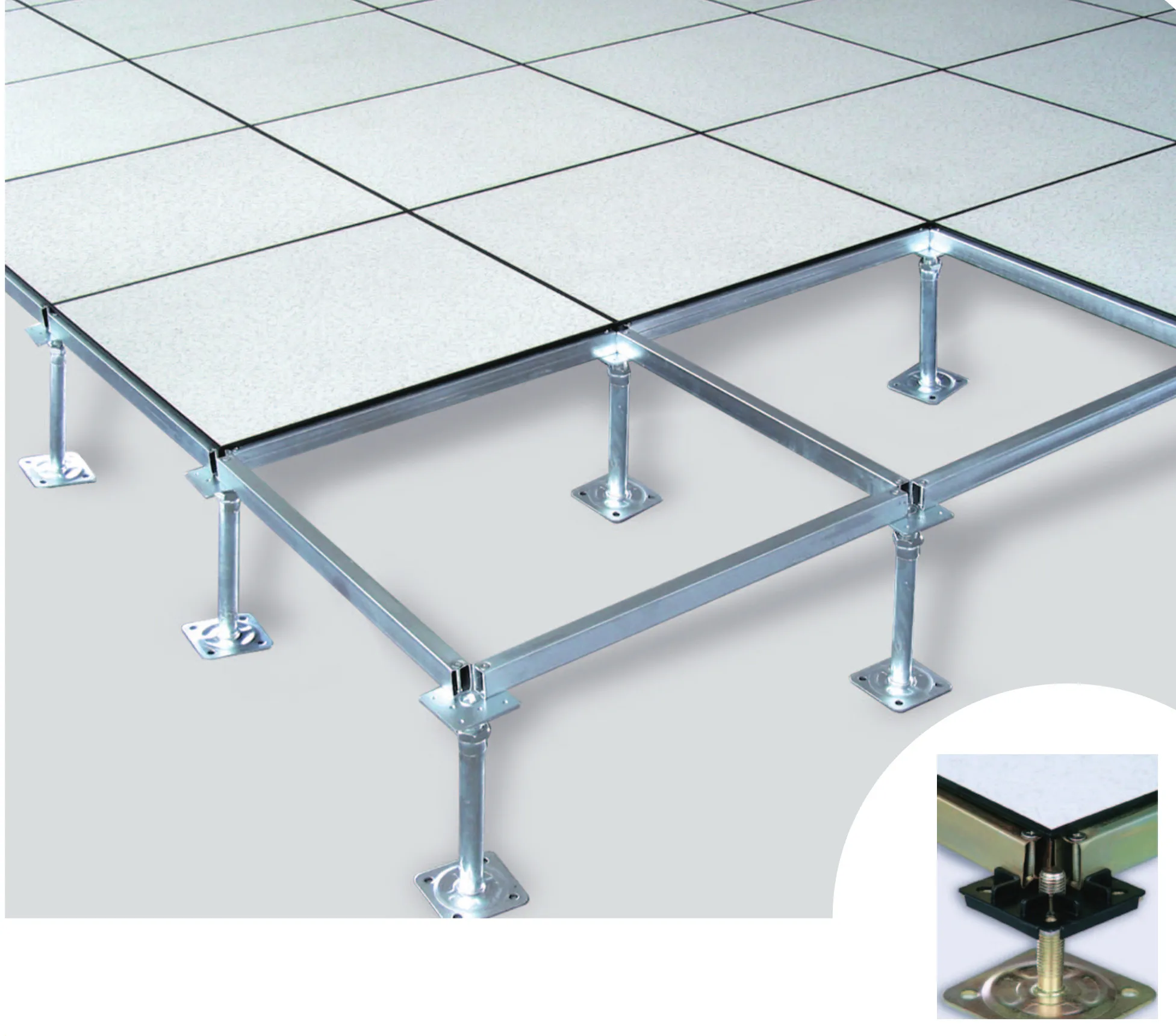

1. Tiêu chuẩn ANSI/ESD S20.20 và IEC 61340 quy định những gì về kiểm soát tĩnh điện (ESD)?
Tiêu chuẩn ANSI/ESD S20.20 và IEC 61340 quy định màng sàn nâng kỹ thuật chống tĩnh điện phải duy trì dải điện trở bề mặt đạt 10^6 Ohm - 10^9 Ohm để bài tiết tĩnh điện tích tụ xuống đất an toàn.
Theo Electrostatic Discharge Association (ANSI/ESD S20.20 Protection of Electrical and Electronic Parts, Assemblies and Equipment) & International Electrotechnical Commission (IEC 61340-5-1 Electrostatics), màng bề mặt sàn nâng phải hình thành một đường dẫn điện trở thấp liên tục xuống lưới tiếp địa, bảo vệ các linh kiện nhạy cảm khỏi điện áp tĩnh phát sinh do ma sát di chuyển.
1.1. Khái niệm dải điện trở bề mặt và điện trở tiếp địa
Điện trở bề mặt là chỉ số đo lường khả năng cản trở dòng điện tích dịch chuyển trên mặt sàn. Tiêu chuẩn quốc tế quy định chỉ số điện trở xả tĩnh điện từ bề mặt mặt sàn xuống điểm tiếp địa bắt buộc phải đạt ngưỡng dải từ 10^6 Ohm đến 10^9 Ohm đối với hệ phân tán tĩnh điện và 10^4 Ohm đến 10^6 Ohm đối với hệ dẫn điện.
1.2. Mức độ suy hao điện áp tĩnh điện
Thời gian suy hao điện áp tích tụ từ 1000 V xuống dưới 100 V bắt buộc phải diễn ra hỏa tốc trong thời gian dưới 0.1 giây. Việc xả điện tích tức thì giúp ngăn ngừa nguy cơ phát sinh tia lửa điện gây nguy hiểm cho vi mạch điện tử đắt tiền.
Quý khách tra cứu thêm thông tin dải phòng máy chủ tại
2. Tiêu chuẩn MOB PF2 PS và CISCA quy định chỉ số chịu tải trọng cơ học của tấm sàn nâng ra sao?
Tiêu chuẩn MOB PF2 PS (Anh Quốc) và CISCA (Hoa Kỳ) quy định các chỉ số kiểm định nghiêm ngặt về tải trọng tập trung (Concentrated Load), tải trọng phân bố đều (UDL) và tải trọng va đập (Impact Load) của hệ thống sàn nâng.
Bảng đối chiếu quy chuẩn chịu tải cơ học giữa hai tiêu chuẩn quốc tế uy tín:
| Chỉ số kiểm định cơ lý | Tiêu chuẩn MOB PF2 PS (UK Standard) | Tiêu chuẩn CISCA (US Standard) |
|---|---|---|
| Tải trọng tập trung (Concentrated Load) | Phân cấp từ Light Grade đến Extra Heavy Grade (1.5 - 6.0 kN) | Kiểm định lực uốn võng tại điểm giữa mảng sàn (2.2 - 6.7 kN) |
| Tải trọng phân bố đều (UDL) | Đạt từ 12.0 kN/m2 đến 30.0 kN/m2 | Đạt từ 15.0 kN/m2 đến 35.0 kN/m2 |
| Tải trọng lăn ma sát (Rolling Load) | 10.000 lượt di chuyển bánh xe thử nghiệm không biến dạng | 10 pass - 10.000 pass kiểm định độ mài mòn |
| Hệ số an toàn tải trọng (Safety Factor) | Min x 2.0 đến 3.0 lần tải trọng thiết kế | Min x 2.0 lần tải trọng thiết kế |
Quý khách tra cứu thêm thông tin dải bài viết sàn nâng HPL tại

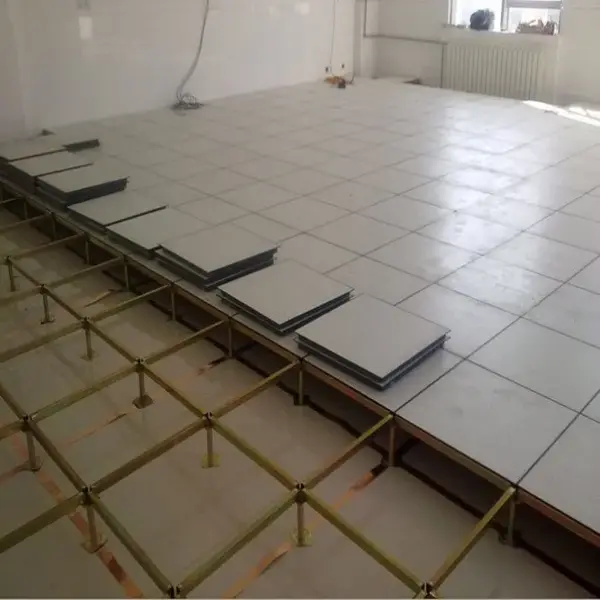

3. Tại sao sàn nâng kỹ thuật chống tĩnh điện bắt buộc phải đạt trọn vẹn dải tiêu chuẩn quốc tế?
Hệ thống sàn nâng bắt buộc phải đạt tiêu chuẩn quốc tế để khống chế rủi ro chập cháy mạch điện tử, tối ưu hóa không gian cáp ngầm và đảm bảo tính an toàn chịu lực tĩnh dưới hệ thống Server nặng hàng tấn.
3.1. Bảo vệ an toàn tuyệt đối cho linh kiện vi điện tử và dữ liệu Data Center
Tĩnh điện sinh ra do ma sát bánh xe đẩy hay bọc giày nhân công nếu không được tiêu tán sẽ trực tiếp đánh thủng các dải mạch bán dẫn. Việc áp dụng đúng tiêu chuẩn ANSI/ESD S20.20 giúp bảo vệ dữ liệu vô giá và linh kiện không bị hỏng hóc hay sai lệch.
3.2. Đảm bảo kết cấu chịu lực không bị sụt lún nghiêng ngả
Các tủ Rack máy chủ chứa hàng trăm ổ cứng có khối lượng rất nặng. Việc tuân thủ tiêu chuẩn MOB PF2 PS và CISCA bảo chứng hệ khung chân đế và tấm

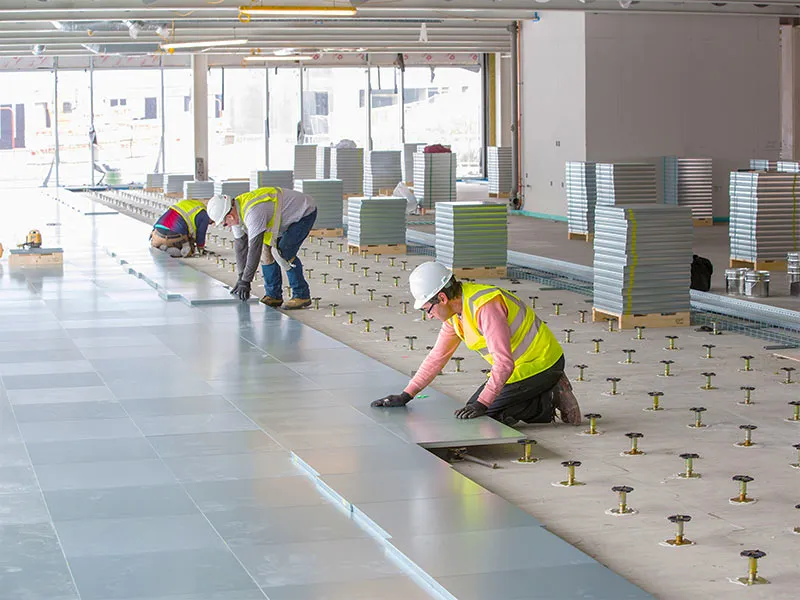

4. Chu trình 5 bước thi công sàn nâng kỹ thuật đạt chuẩn nghiệm thu quốc tế?
Chu trình thi công sàn nâng kỹ thuật tiêu chuẩn yêu cầu 5 bước khắt khe từ mài lót bê tông, bắn laser dán chân đế kim loại, lắp hệ thanh giằng gia cường, đặt tấm sàn nâng và đo kiểm tra điện trở ESD.
Bước 1 - Xử lý mài sạch nền bê tông và lăn sơn lót epoxy: Mài phẳng khuyết tật bê tông, hút sạch bụi mịn và lăn lớp sơn epoxy bịt mao dẫn bê tông ngăn bốc bụi ngầm.
Bước 2 - Bắn laser định vị dán chân đế: Bắn dải tia laser định hình tim trục, dán chân đế kim loại mạ kẽm xuống sàn bằng keo Epoxy chuyên dụng theo khoảng cách 600 mm x 600 mm.
Bước 3 - Lắp hệ thanh giằng gia cường: Kết nối dải thanh giằng ngang thép hộp với đầu chân đế bằng vít khóa, hình thành ma trận khung lưới phân bổ tải trọng.
Bước 4 - Đặt dải tấm sàn nâng tĩnh điện (HPL hoặc Vinyl/PVC): Đặt từng tấm sàn 600 mm x 600 mm lên khung chân đế, điều chỉnh độ cao nivo tuyệt đối để mặt sàn phẳng mịn như gương.
Bước 5 - Lắp nẹp viền góc sát tường và đo nghiệm thu ESD: Cắt dán các dải tấm biên sát tường bằng nẹp viền, lau sạch bề mặt và dùng thiết bị Megohmmeter đo kiểm tra dải điện trở xả tĩnh điện trước khi bàn giao.
5. Những sai sót kỹ thuật thường gặp làm hỏng chỉ số kiểm định ESD và cách khắc phục?
Các sự cố phổ biến làm sai lệch chỉ số tiêu chuẩn ESD bao gồm đứt gãy dây đồng nối đất, dùng keo dán không dẫn điện, thi công khi nền ẩm và không căn chỉnh phẳng nivo khung chân đế.
Chi tiết dải giải pháp xử lý từ chuyên gia FDI Care:
Hệ thống thiếu dây đồng nối đất ngầm: Không dán dải lưới đồng dẫn điện kết nối chân đế xuống cọc tiếp địa làm dải điện tích bị đọng trên màng sàn nâng tĩnh điện. Khắc phục: Bắt buộc dán dải đồng tiếp địa ngầm nối trực tiếp với cọc đất nhà xưởng.
Dùng hóa chất lau sàn không đúng quy chuẩn: Sử dụng chất tẩy rửa chứa chất bảo vệ tạo màng cách điện làm tăng điện trở bề mặt vượt ngưỡng 10^9 Ohm. Khắc phục: Chỉ lau chùi bề mặt bằng nước sạch hoặc chất tẩy rửa chống tĩnh điện chuyên dụng.
6. Lợi thế cạnh tranh vượt trội của tổng thầu FDI Care trong cung cấp và thi công sàn nâng ESD?
FDI Care khẳng định vị thế dẫn đầu nhờ năng lực phân phối trực tiếp từ thương hiệu HORB, am hiểu chuyên sâu tiêu chuẩn ANSI/ESD S20.20 và mang tới giải pháp tối ưu 5% - 15% chi phí đầu tư cho chủ đầu tư.
Những lợi thế độc quyền khẳng định năng lực tổng thầu FDI Care:
FDI Care là Nhà phân phối độc quyền tại Việt Nam sản phẩm Sàn Vinyl của thương hiệu HORB. HORB có nhà máy sản xuất lớn hàng đầu (Top tier) tại Trung Quốc và có thị phần lớn nằm trong Top 3 tại Trung Quốc, công ty mẹ là tập đoàn HORB (Shenzhen Horb Technology) là công ty tiên phong/số 1 về giải pháp kiểm soát tĩnh điện (ESD) và vật tư phòng sạch. HORB không chỉ làm sàn, HORB là tập đoàn chuyên về kiểm soát tĩnh điện toàn diện. Điều này đảm bảo sàn vinyl của tập đoàn đáp ứng chuẩn khắt khe nhất của các nhà máy điện tử (Samsung, Foxconn, Jabil đều là đối tác của HORB).
Đội ngũ kỹ sư được đào tạo chuyên sâu, am hiểu tường tận các tiêu chuẩn quốc tế về phòng sạch và chống tĩnh điện (như tiêu chuẩn ANSI/ESD S20.20).
Sở hữu chuỗi cung ứng khép kín tại Trung Quốc giúp HORB có mức giá cực tốt so với chất lượng, tiết kiệm chi phí đầu tư ban đầu cho chủ đầu tư từ 5% - 15% so với các thương hiệu sàn vinyl tương đương của Hàn Quốc hoặc Châu Âu (như LG, Gerflor...).
Sàn HORB thường sử dụng mạng lưới dẫn điện xuyên suốt bề mặt, giúp tính năng ESD ổn định vĩnh viễn, không bị suy giảm theo thời gian như các loại sàn phủ rẻ tiền phù hợp cho nhiều cấp độ phòng sạch (Class 10 đến Class 100.000).
Khả năng chịu tải trọng tốt, chống mài mòn, chống hóa chất và đạt các chứng chỉ thân thiện môi trường (RoHS).
Không chỉ dẫn đầu tại Trung Quốc, HORB còn là tập đoàn có mạng lưới toàn cầu với các công ty thành viên và văn phòng đại diện tại Đức, Ấn Độ, Việt Nam, Thái Lan, Singapore, Mexico và Philippines. Sản phẩm của HORB đáp ứng các tiêu chuẩn quốc tế khắt khe nhất (ANSI/ESD S20.20), được tin dùng tại hơn 50 quốc gia và là đối tác chiến lược của các ông lớn như Samsung, Foxconn, Sony và IBM.
7. Cộng đồng kỹ sư công trình và cán bộ QA/QC phản hồi thực tế nào cho FDI Care?
Cộng đồng kỹ sư M&E và cán bộ QA/QC dành nhiều đánh giá 5 sao cho FDI Care nhờ quy trình thi công đạt chuẩn ANSI/ESD S20.20, đo đạc điện trở minh bạch và đầy đủ chứng thư CO/CQ chính hãng.
Kỹ sư Trọng Hoàng - Giám sát Trưởng Nhà máy Bán dẫn (KCN Yên Phong, Bắc Ninh):
"FDI Care thi công hệ thống sàn nâng kỹ thuật chống tĩnh điện đạt chuẩn ANSI/ESD S20.20 rất chuẩn ngạch. Đo điện trở bề mặt Point-to-Ground đạt dải 10^6 - 10^8 Ohm, khung chân đế chịu tải trọng lớn không lắc. Đơn giá rẻ hơn các bên 12%!" ⭐⭐⭐⭐⭐
Thạc sĩ QA/QC Thu Trang - Nhà máy Linh kiện Điện tử (KCN Tiên Sơn, Bắc Ninh):
"Bộ hồ sơ nghiệm thu chứng chỉ CO/CQ chính hãng HORB và kết quả đo đạc tĩnh điện theo chuẩn IEC 61340 do FDI Care thực hiện rất minh bạch. Dịch vụ bảo hành 24 tháng vô cùng uy tín!" ⭐⭐⭐⭐⭐
8. Những câu hỏi thường gặp (FAQ) về các tiêu chuẩn quốc tế áp dụng cho sàn nâng ESD?
8.1. Trả lời ngắn gọn tiêu chuẩn ANSI/ESD S20.20 quy định điện trở sàn nâng ESD bao nhiêu?
Điện trở bề mặt đạt dải 10^6 Ohm - 10^9 Ohm, đáp ứng tiêu chuẩn phân tán tĩnh điện an toàn cho thiết bị vi bán dẫn.
8.2. Tiêu chuẩn MOB PF2 PS phân cấp tải trọng sàn nâng thành những cấp độ nào?
Phân cấp từ Light Grade, Medium Grade, Heavy Grade đến Extra Heavy Grade tương ứng dải tải trọng tập trung từ 1.5 kN đến 6.0 kN.
8.3. Thiết bị nào chuyên dụng để đo nghiệm thu chỉ số điện trở ESD sàn nâng?
Sử dụng máy đo Megohmmeter (như đĩa đo Megger hoặc Trek) trang bị hai quả tạ đo trọng lượng 2.27 kg chuẩn quốc tế.
8.4. Thời gian kiểm tra đo lại chỉ số điện trở tĩnh điện định kỳ là bao lâu?
Khuyên dùng kiểm tra đo dải điện trở bề mặt định kỳ 6 - 12 tháng/lần để bảo đảm tính năng xả tĩnh điện luôn ổn định.
8.5. FDI Care có cung cấp chứng thư kiểm định đạt chuẩn ANSI/ESD S20.20 không?
Cấp đầy đủ 100% chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) và kết quả đo kiểm định ESD thực tế tại công trình.
8.6. Bề mặt sàn nâng phủ HPL và Vinyl/PVC loại nào đạt chuẩn chống cháy lan tốt hơn?
Tấm sàn nâng phủ bề mặt HPL đạt chuẩn chống cháy Class A tốt hơn nhờ cấu trúc nhựa ép áp suất cao trơ lỳ nhiệt.
8.7. FDI Care có dịch vụ đo kiểm tra điện trở ESD sàn nâng miễn phí không?
Đội ngũ kỹ sư FDI Care nhận đo kiểm tra điện trở ESD, khảo sát độ phẳng mặt bằng tận nơi miễn phí 100%.
8.8. Tại sao đơn giá thi công sàn nâng ESD tại FDI Care lại tiết kiệm 5% - 15%?
Nhờ lợi thế phân phối độc quyền trực tiếp từ nhà máy mẹ HORB, FDI Care mang tới cho khách hàng đơn giá tối ưu nhất.
8.9. Tiêu chuẩn CISCA của Mỹ quy định cách thử tải trọng tập trung như thế nào?
Đặt lực tải đè lên diện tích 25 mm x 25 mm tại điểm yếu nhất của tấm sàn để đo biến dạng uốn võng.
8.10. FDI Care cung cấp chính sách bảo hành hệ thống sàn nâng ESD trong bao lâu?
Bảo hành bề mặt và kết cấu khung chân đế từ 12 đến 24 tháng cho mọi dự án công trình, hỗ trợ bảo trì uy tín.
