Hệ thống đèn LED và bảng điều khiển HMI trên bơm nhiệt Atlantic Egeo không chỉ đơn thuần để hiển thị nhiệt độ, mà còn là "ngôn ngữ giao tiếp" thông minh giúp mã hóa chính xác trạng thái vận hành của thiết bị. Theo tài liệu kỹ thuật chuẩn châu Âu EN 16147, tần số nhấp nháy của biểu tượng giọt nước (nháy chậm, nháy nhanh hay nháy luân phiên) chính là chìa khóa giúp kỹ sư chẩn đoán hỏa tốc nguyên nhân sự cố mà không cần phải tháo rã toàn bộ bo mạch điều khiển.
Khi quan sát dải đèn báo, người dùng có thể dễ dàng nhận biết thiết bị đang gặp tình trạng chạy khô thiếu nước (Lỗi 7 LO), nhiệt độ cảm biến vượt ngưỡng an toàn (Lỗi 3, Lỗi 21), bị nghẽn luồng gió dàn bay hơi (Lỗi 30.3) hay mất liên lạc cáp truyền thông HMI (Lỗi 10) để có phương án xử lý xả air không khí, vệ sinh luồng gió hay kiểm tra giắc cắm kịp thời.
Nhằm khôi phục vận hành hỏa tốc với kho linh kiện chính hãng sẵn có, quý khách hàng nên liên hệ đại lý ủy quyền FDI Care – đơn vị hội tụ đội ngũ kỹ thuật viên am hiểu sơ đồ thủy lực chuẩn Âu, cam kết chẩn đoán đúng lỗi, thay thế bo mạch chuẩn ngạch và bảo hành uy tín 24 tháng.
1. Ý nghĩa các ký hiệu đèn báo trên bơm nhiệt Atlantic Egeo được đọc như thế nào?
Ý nghĩa ký hiệu hệ thống đèn LED trên bơm nhiệt Atlantic Egeo bao gồm 5 trạng thái: Sáng liên tục (ON), Nháy chậm (0.5s ON / 0.5s OFF), Nháy trung bình (0.25s ON / 0.25s OFF), Nháy nhanh (0.125s ON / 0.125s OFF) và Nháy luôn phiên (sáng viền dưới / tắt viền trên).
Theo Groupe Atlantic Technical Service Manual & European Standard EN 16147 for Heat Pump Water Heaters, bảng điều khiển điện tử (HMI) của dòng Egeo mã hóa trạng thái vận hành và các trục trặc cảm biến thành tần số nhấp nháy trên biểu tượng giọt nước. Việc quan sát chính xác tần số nháy giúp kỹ thuật viên chẩn đoán hỏa tốc nguyên nhân mà không cần tháo rã mạch điều khiển.
1.1. Chuẩn quy đổi tín hiệu tần số đèn LED ra sao?
Sáng liên tục (ON): Thiết bị ở trạng thái nguồn ổn định hoặc hoạt động tiêu chuẩn.
Nháy chậm (Tần số 1 Hz): Chu kỳ 0.5 giây ON / 0.5 giây OFF cảnh báo các lỗi liên quan đến mức nước hoặc cảm biến.
Nháy trung bình (Tần số 2 Hz): Chu kỳ 0.25 giây ON / 0.25 giây OFF báo động sự cố nhiệt độ vượt ngưỡng hoặc kết nối bo mạch.
Nháy nhanh (Tần số 4 Hz): Chu kỳ 0.125 giây ON / 0.125 giây OFF cảnh báo mã lỗi bơm nhiệt hoặc mất liên lạc HMI.
Nháy luân phiên: Sáng với viền dưới / tắt với viền trên biểu thị liên kết sản phẩm trong dải
heat pump

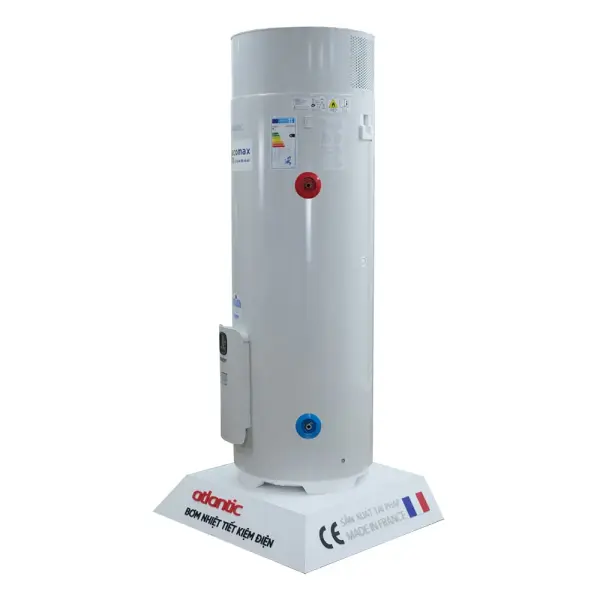

Quý khách tra cứu thêm dòng máy dung tích 250L tại

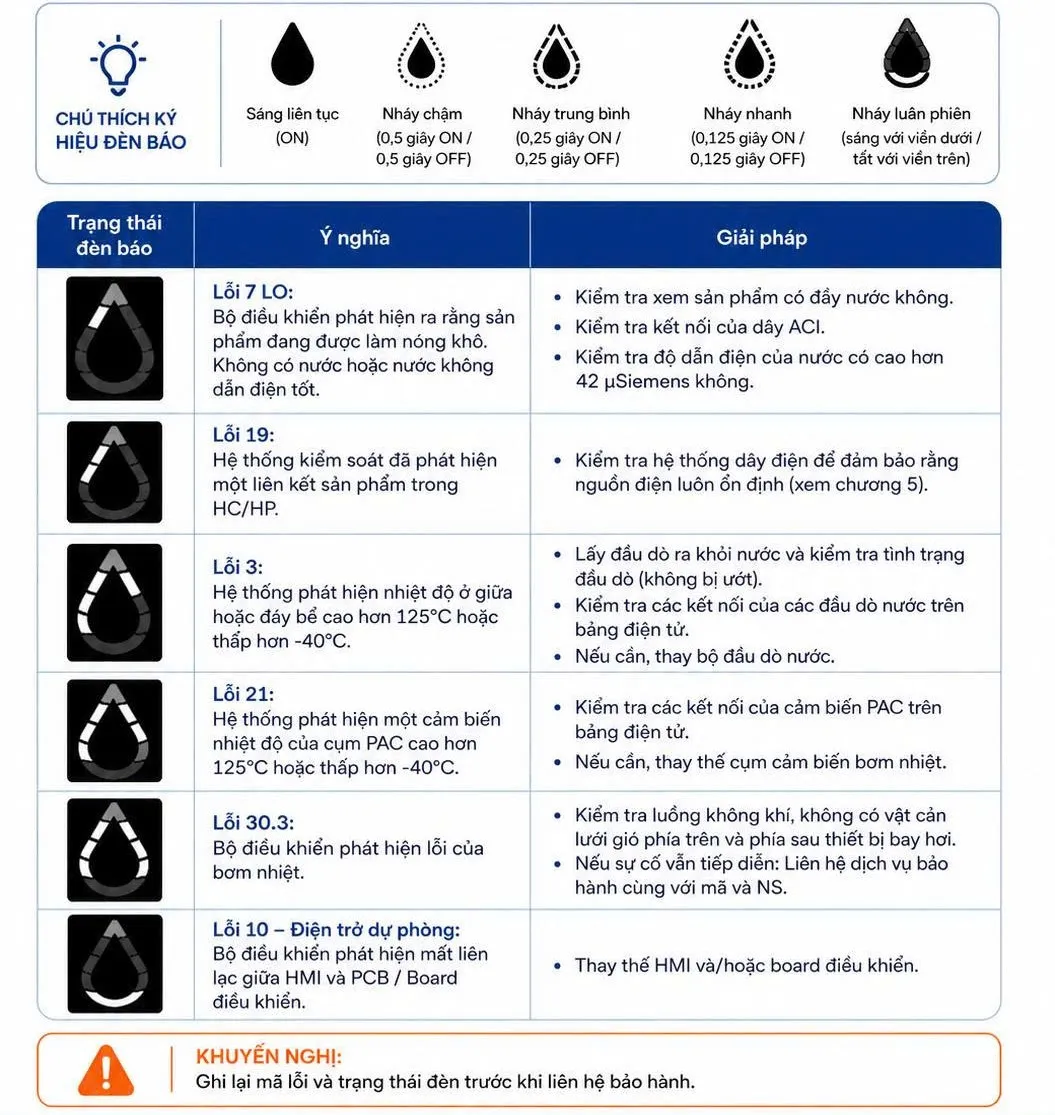

2. Bảng mã lỗi heat pump Atlantic Egeo và hướng xử lý chi tiết gồm những gì?
Bảng mã lỗi chi tiết trên dòng Atlantic Egeo bao gồm Lỗi 7 LO, Lỗi 19, Lỗi 3, Lỗi 21, Lỗi 30.3 và Lỗi 10 - Điện trở dự phòng.
Báo cáo kỹ thuật chi tiết
| Trạng thái đèn báo | Mã lỗi & Ý nghĩa kỹ thuật | Phương án giải pháp xử lý hỏa tốc |
|---|---|---|
| Nháy chậm giọt nước | Lỗi 7 LO: Bộ điều khiển phát hiện ra rằng sản phẩm đang được làm nóng khô (Không có nước hoặc nước không dẫn điện tốt). | • Kiểm tra xem sản phẩm có đầy nước không.
• Kiểm tra kết nối của dây ACI.
• Kiểm tra độ dẫn điện của nước có cao hơn 42 µSiemens không. |
| Nháy luân phiên | Lỗi 19: Hệ thống kiểm soát đã phát hiện một liên kết sản phẩm trong HC/HP. | • Kiểm tra hệ thống dây điện để đảm bảo rằng nguồn điện luôn ổn định. |
| Nháy trung bình | Lỗi 3: Hệ thống phát hiện nhiệt độ ở giữa hoặc đáy bể cao hơn 125°C hoặc thấp hơn -40°C. | • Lấy đầu dò ra khỏi nước và kiểm tra tình trạng đầu dò (không bị ướt).
• Kiểm tra các kết nối của các đầu dò nước trên bảng điện tử.
• Nếu cần, thay bộ đầu dò nước. |
| Nháy trung bình | Lỗi 21: Hệ thống phát hiện một cảm biến nhiệt độ của cụm PAC cao hơn 125°C hoặc thấp hơn -40°C. | • Kiểm tra các kết nối của cảm biến PAC trên bảng điện tử.
• Nếu cần, thay thế cụm cảm biến bơm nhiệt. |
| Nháy nhanh | Lỗi 30.3: Bộ điều khiển phát hiện lỗi của bơm nhiệt. | • Kiểm tra luồng không khí, không có vật cản lưới gió phía trên và phía sau thiết bị bay hơi.
• Nếu sự cố vẫn tiếp diễn: Liên hệ dịch vụ bảo hành cùng với mã và số NS. |
| Nháy nhanh | Lỗi 10 – Điện trở dự phòng: Bộ điều khiển phát hiện mất liên lạc giữa HMI và PCB / Board điều khiển. | • Thay thế HMI và/hoặc board điều khiển. |
Quý khách tra cứu thêm bài viết tổng hợp các mã lỗi tại
3. Cách đọc và xử lý mã Lỗi 7 LO (Làm nóng khô) trên máy bơm nhiệt Atlantic?
Khắc phục Lỗi 7 LO bằng cách xả e không khí để cấp đầy nước vào bình, kiểm tra giắc cắm tín hiệu dây ACI và đo độ dẫn điện của nước đạt trên 42 µSiemens.
Sự cố Lỗi 7 LO xuất hiện khi bộ điều khiển thông minh phát hiện lòng bình chứa chưa ngập nước hoặc cảm biến dòng điện chống ăn mòn ACI (Anti-Corrosion Insert) bị ngắt mạch.
3.1. Các bước thao tác kỹ thuật xử lý Lỗi 7 LO
Bước 1: Mở van nước cấp và van xả vòi sen để đẩy toàn bộ bọt khí ra ngoài, bảo đảm bồn chứa đầy nước 100% trước khi đóng điện.
Bước 2: Kiểm tra dây cắm kết nối thanh ACI vào bo mạch PCB, cản trở hiện tượng giắc cắm lỏng lẻo gây báo lỗi giả.
Bước 3: Sử dụng máy đo độ dẫn điện chuyên dụng kiểm tra nguồn nước đầu vào, nếu chỉ số thấp hơn 42 µSiemens (nước quá tinh khiết qua hệ lọc RO) cần điều chỉnh lại khoáng chất.
4. Phương án xử lý Lỗi 3 và Lỗi 21 cảm biến nhiệt độ trên dải thiết bị Egeo?
Xử lý Lỗi 3 và Lỗi 21 bằng cách tháo kiểm tra độ khô ráo của đầu dò, siết chặt giắc cắm trên bảng điện tử hoặc thay mới cụm cảm biến PAC.
Khi hệ thống báo mức nhiệt độ ngõ vào nằm ngoài dải an toàn (vượt quá 125°C hoặc rớt xuống dưới -40°C), thiết bị sẽ lập tức ngắt cuộn nén để bảo vệ an toàn.
4.1. Quy trình chẩn đoán cảm biến nước và cảm biến bơm nhiệt
Đối với Lỗi 3 (Đầu dò nước bồn): Lấy đầu dò ra khỏi giếng cảm biến, kiểm tra xem có bị ẩm ướt hay đứt dây ngầm. Đo điện trở Ohm của đầu dò đối chiếu với barem nhà sản xuất.
Đối với Lỗi 21 (Cụm cảm biến PAC): Kiểm tra chân cắm cảm biến môi chất lạnh trên bo mạch chính, thay thế cụm cảm biến mới nếu phát hiện sai lệch chỉ số.
5. Nguyên nhân và hướng khắc phục Lỗi 30.3 sự cố máy nén bơm nhiệt?
Lỗi 30.3 xuất hiện do cản trở luồng gió tuần hoàn tại dàn bay hơi; khắc phục bằng cách vệ sinh lưới lọc gió, dọn dẹp vật cản phía sau thiết bị hoặc liên hệ trung tâm bảo hành.
Lỗi 30.3 là mã lỗi bảo vệ chu trình lạnh khi hiệu suất trao đổi nhiệt tại dàn bay hơi bị sụt giảm.
Kiểm tra luồng không khí: Rà soát lưới hút gió phía trên và không gian thông thoáng phía sau quạt thổi. Đảm bảo khoảng cách đặt máy tối thiểu theo quy chuẩn lắp đặt.
Vệ sinh dàn bay hơi: Dùng chổi mềm vệ sinh sạch sẽ bụi bẩn bám dính trên các lá nhôm trao đổi nhiệt.
Khuyến nghị từ hãng: Nếu đã thông thoáng luồng gió mà mã lỗi vẫn tiếp diễn, người dùng cần ghi lại mã hiệu cùng số Serial (NS) trên tem máy để liên hệ dịch vụ bảo hành chuyên nghiệp.
6. Lỗi 10 - Mất liên lạc HMI và bo mạch PCB cần xử lý như thế nào?
Lỗi 10 khắc phục bằng cách kiểm tra cáp nối màn hình HMI với bo PCB hoặc thay thế bo mạch điều khiển mới.
Khi màn hình hiển thị không nhận được tín hiệu hồi đáp từ bo mạch công suất PCB, hệ thống sẽ kích hoạt điện trở dự phòng và báo Lỗi 10. Kỹ thuật viên cần ngắt nguồn aptomat, tháo mặt nạ bảo vệ để kiểm tra giắc cắm cáp tín hiệu truyền thông. Trường hợp cáp kết nối tốt nhưng tín hiệu vẫn gián đoạn, bắt buộc phải thay thế HMI hoặc board điều khiển chính hãng.
7. Tại sao chọn mua và bảo trì Heat Pump Atlantic tại FDI Care là giải pháp tối ưu?
Giữa thị trường "thật giả lẫn lộn", FDI Care tự hào là địa chỉ vàng cho khách hàng muốn sở hữu Heat Pump Atlantic chính hãng. Chúng tôi không chỉ bán một thiết bị, chúng tôi bán sự an tâm và giải pháp tiện nghi bền vững.
Lý do nên chọn FDI Care:
Đại lý ủy quyền chính hãng: Cam kết sản phẩm 100% nhập khẩu nguyên chiếc, có đầy đủ CO/CQ chứng minh nguồn gốc xuất xứ từ Pháp hoặc các nhà máy của Atlantic Group.
Kỹ thuật lắp đặt chuẩn Âu: Đội ngũ kỹ thuật viên được đào tạo chuyên sâu về sơ đồ thủy lực và nguyên lý bơm nhiệt. Chúng tôi tuân thủ quy trình lắp đặt 12 bước nghiêm ngặt, đảm bảo máy vận hành tối ưu và thẩm mỹ nhất.
Dịch vụ hậu mãi 5 sao: FDI Care cung cấp chế độ bảo hành chính hãng (thường là 2 năm cho linh kiện, 5 năm cho bình chứa) và tặng kèm gói bảo dưỡng định kỳ miễn phí.
8. Cộng đồng người dùng và kỹ sư M&E phản hồi thực tế nào cho FDI Care?
Đại diện các chủ đầu tư biệt thự và kỹ sư cơ điện dành nhiều đánh giá 5 sao cho chất lượng dịch vụ xử lý sự cố bơm nhiệt của FDI Care:
Kỹ sư Hoàng Minh Tùng - Trưởng Ban BQL Biệt thự Vinhomes Riverside (Hà Nội):
"Bơm nhiệt Atlantic Egeo nhà biệt thự khách hàng báo Lỗi 30.3 do bị cản gió. Đội ngũ kỹ thuật FDI Care có mặt hỏa tốc, chẩn đoán đúng mã lỗi trên bảng mạch và vệ sinh dàn bay hơi rất chuẩn ngạch. Dịch vụ hậu mãi cực kỳ uy tín!" ⭐⭐⭐⭐⭐
Anh Nguyễn Tiến Dũng - Chủ căn hộ Penthouse (Q.7, TP.HCM):
"Máy bơm nhiệt nhà mình từng nháy đèn báo Lỗi 7 LO. Nhờ các kỹ sư FDI Care hướng dẫn kiểm tra dây ACI và xả air nước qua điện thoại rất nhiệt tình, máy đã hoạt động lại bình thường ngay lập tức!" ⭐⭐⭐⭐⭐
9. Những câu hỏi thường gặp (FAQ) khi xử lý lỗi nháy đèn Atlantic Egeo?
9.1. Trả lời ngắn gọn khi máy nháy đèn có nên ngắt aptomat ngay không?
Nên ngắt aptomat cấp nguồn, ghi lại trạng thái đèn nháy và mã lỗi trước khi thao tác kiểm tra kỹ thuật.
9.2. Lỗi 7 LO có làm cháy thanh điện trở dự phòng của máy không?
Không cháy nhờ rơ-le an toàn ngắt mạch, tuy nhiên không nên để máy chạy khô kéo dài.
9.3. Độ dẫn điện của nước dưới 42 µSiemens xử lý thế nào?
Cần hoàn nước thô hoặc điều chỉnh bộ lọc RO để nâng chỉ số ion dẫn điện cho thanh ACI hoạt động.
9.4. FDI Care có sẵn linh kiện bo mạch HMI và PCB Atlantic Egeo thay thế không?
Tổng kho FDI Care luôn sẵn 100% linh kiện bo mạch, cảm biến chính hãng giao vận hỏa tốc.
9.5. Thời gian bảo hành cho linh kiện bo mạch thay thế tại FDI Care là bao lâu?
Bảo hành chính hãng 12 đến 24 tháng cho toàn bộ linh kiện thay thế chuẩn ngạch.
9.6. Tại sao màn hình HMI nháy đèn liên tục mà không hiện số mã lỗi?
Do mất kết nối tín hiệu truyền thông với bo PCB (Lỗi 10), cần kiểm tra lại dây cáp nối.
9.7. Lưới gió phía sau máy bơm nhiệt Atlantic bao lâu nên vệ sinh 1 lần?
Nên kiểm tra và vệ sinh bụi bẩn định kỳ từ 3 đến 6 tháng/lần để cản trở Lỗi 30.3.
9.8. FDI Care có hỗ trợ xử lý sự cố hỏa tốc tận nơi không?
Đội ngũ kỹ thuật viên hỗ trợ tận nơi trong 2 đến 4 giờ tại khu vực nội thành Hà Nội và TP.HCM.
9.9. Việc tự ý tháo mở bo mạch Atlantic có bị mất quyền bảo hành không?
Có thể bị từ chối bảo hành. Khuyến nghị liên hệ kỹ thuật viên ủy quyền FDI Care thao tác.
9.10. Khuyến nghị quan trọng nhất của hãng khi gặp lỗi nháy đèn là gì?
Ghi lại mã lỗi và trạng thái đèn nháy (chụp ảnh/quay video) trước khi liên hệ trung tâm bảo hành.
