ESD là gì? ESD là viết tắt của Electrostatic Discharge hay Phóng Tĩnh điện, là hiện tượng xảy ra khi có sự trao đổi điện tích đột ngột giữa hai vật có điện thế khác nhau, tạo ra một dòng điện ngắn và mạnh, tương tự một tia sét siêu nhỏ.
Trong ngành sản xuất điện tử, ESD là một vấn đề nhạy cảm, nó có khả năng phá hủy các vi mạch và linh kiện bán dẫn nhạy cảm chỉ trong một phần triệu giây, ngay cả khi con người không thể cảm nhận được dòng phóng này.
Để kiểm soát ESD, các nhà máy phải áp dụng một chương trình chống tĩnh điện toàn diện, bao gồm việc sử dụng các thiết bị ESD chuyên dụng và tuân thủ các tiêu chuẩn quốc tế như ANSI/ESD S20.20.
Bài viết này sẽ cung cấp một cẩm nang toàn diện, giải mã chi tiết câu hỏi ESD là gì, phân tích sâu về nguyên nhân, tác hại và các phương pháp kiểm soát hiệu quả, được tư vấn bởi các chuyên gia của FDI Heat.
1. Định nghĩa ESD là gì?
ESD là viết tắt của cụm từ tiếng Anh Electrostatic Discharge, được dịch chính xác là Phóng Tĩnh điện. Đây là một hiện tượng vật lý xảy ra khi có sự mất cân bằng điện tích trên bề mặt của một vật liệu, và lượng điện tích này được truyền sang một vật thể khác một cách đột ngột khi chúng tiếp xúc hoặc lại gần nhau.
Để hiểu ESD là gì, hãy hình dung cảm giác bị giật điện nhẹ khi bạn chạm vào tay nắm cửa kim loại vào một ngày trời hanh khô. Đó chính là một dạng phóng tĩnh điện. Khi bạn đi lại trên thảm, cơ thể bạn đã tích tụ một lượng tĩnh điện. Khi tay bạn đến gần tay nắm cửa, lượng tĩnh điện này sẽ "nhảy" từ tay bạn sang tay nắm cửa, tạo ra một tia lửa nhỏ và cảm giác tê giật.
Tại sao ESD lại "nhạy cảm" trong Ngành Điện tử?
ESD là "kẻ thù thầm lặng" vì một dòng phóng tĩnh điện mà con người không thể cảm nhận được (dưới 3,000 volt) lại hoàn toàn đủ sức để phá hủy vĩnh viễn các vi mạch điện tử nhạy cảm. Các linh kiện hiện đại có các đường mạch siêu nhỏ, có thể bị "đốt cháy" hoặc suy giảm chất lượng bởi một dòng điện đột ngột mà ESD gây ra.
Để kiểm soát được ESD, trước hết cần hiểu nguyên nhân gây ra nó.
2. Nguyên nhân Gây ra Hiện tượng Tĩnh điện ESD
Hiện tượng tĩnh điện ESD được gây ra chủ yếu bởi Hiệu ứng ma sát, hay Triboelectric Effect, xảy ra khi hai vật liệu khác nhau cọ xát, tiếp xúc rồi tách ra, dẫn đến sự trao đổi và tích tụ electron trên bề mặt của chúng.
Quá trình này diễn ra liên tục trong môi trường sản xuất. Ví dụ, khi một công nhân đi lại trên sàn, đế giày cọ xát với sàn nhà. Khi một linh kiện trượt trong khay nhựa. Hoặc đơn giản là khi tháo một lớp băng keo. Tất cả những hành động này đều tạo ra sự tích tụ tĩnh điện, sẵn sàng gây ra một sự kiện phóng điện khi có cơ hội.
3. Tác hại của Phóng Tĩnh điện trong Sản xuất
Tác hại chính của ESD trong sản xuất là gây ra hỏng hóc ngay lập tức hoặc làm suy giảm chất lượng tiềm ẩn cho các linh kiện điện tử nhạy cảm, dẫn đến giảm tỷ lệ sản phẩm đạt chuẩn và tăng chi phí.
Hỏng hóc Tức thời
Đây là trường hợp ESD gây ra một hư hỏng hoàn toàn và có thể phát hiện ngay lập tức. Linh kiện bị phá hủy hoàn toàn và không còn hoạt động. Loại lỗi này có thể được phát hiện qua các bước kiểm tra chất lượng trong nhà máy, tuy nhiên nó vẫn gây ra chi phí sửa chữa và làm lại sản phẩm.
Hỏng hóc Tiềm ẩn
Đây là loại hỏng hóc nguy hiểm và tốn kém nhất. ESD chỉ gây ra một hư hỏng một phần cho linh kiện, làm nó suy giảm chất lượng nhưng vẫn có thể vượt qua các bài kiểm tra trong nhà máy. Tuy nhiên, sản phẩm sẽ bị hỏng hoặc hoạt động chập chờn sau một thời gian ngắn khi đến tay người tiêu dùng, gây ra chi phí bảo hành khổng lồ và làm suy giảm nghiêm trọng uy tín thương hiệu.
Để ngăn chặn các tác hại này, các nhà máy phải tuân thủ các tiêu chuẩn quốc tế.
4. Các Tiêu chuẩn ESD Quốc tế Quan trọng
Các tiêu chuẩn ESD quan trọng nhất được quốc tế công nhận là bộ tiêu chuẩn ANSI/ESD S20.20, cung cấp một khung toàn diện để thiết lập, triển khai và duy trì một chương trình kiểm soát ESD hiệu quả. Tiêu chuẩn này được xây dựng bởi Hiệp hội ESD (ESD Association) và là yêu cầu gần như bắt buộc đối với các công ty trong chuỗi cung ứng điện tử toàn cầu.

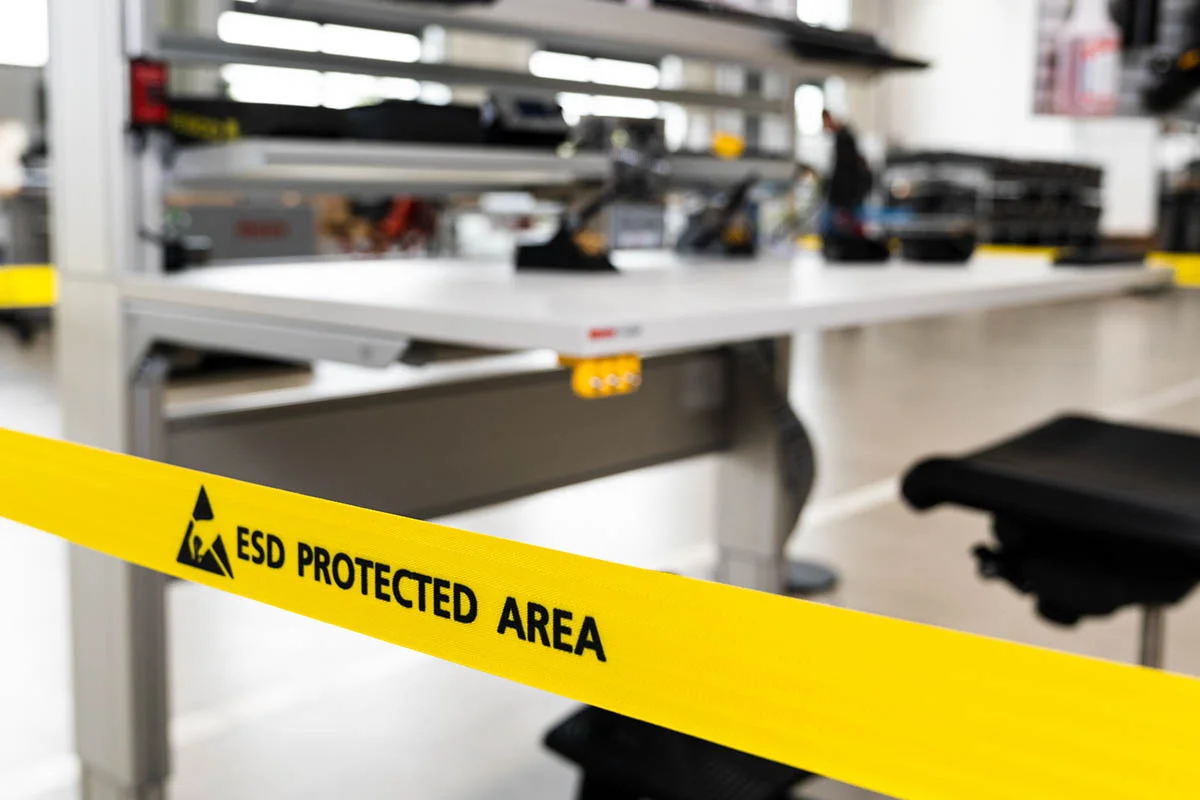

Tiêu chuẩn này đưa ra các yêu cầu chi tiết về việc thiết lập một Khu vực được Bảo vệ Chống Tĩnh điện (EPA - Electrostatic Protected Area), bao gồm các quy định về nối đất, trang bị cá nhân, vật liệu đóng gói và các quy trình kiểm tra, giám sát.
5. Các Thiết bị Chống Tĩnh điện ESD Phổ biến
Các thiết bị chống tĩnh điện ESD được chia thành hai nhóm chính: nhóm thiết bị nối đất cho nhân viên và nhóm thiết bị, vật tư bảo vệ cho khu vực làm việc.
Thiết bị Nối đất Cá nhân
Nhóm này có nhiệm vụ trung hòa và tiêu tán tĩnh điện tích tụ trên cơ thể người lao động một cách an toàn.
- Vòng đeo tay chống tĩnh điện: Thiết bị quan trọng nhất, kết nối trực tiếp người dùng với điểm nối đất.
- Giày hoặc Dép chống tĩnh điện: Dẫn tĩnh điện từ cơ thể xuống sàn chống tĩnh điện.
- Quần áo, Mũ, Găng tay chống tĩnh điện: Làm từ vải có pha sợi carbon, ngăn ngừa việc tích tụ tĩnh điện do ma sát từ quần áo.
Thiết bị và Vật tư cho Khu vực làm việc
Nhóm này tạo ra một môi trường an toàn, nơi tĩnh điện không thể tích tụ hoặc sẽ được tiêu tán một cách có kiểm soát.
- Thảm và Sàn chống tĩnh điện: Dẫn tĩnh điện xuống hệ thống nối đất.
- Bàn làm việc, Ghế chống tĩnh điện.
- Túi, Hộp, Khay chống tĩnh điện: Dùng để lưu trữ và vận chuyển các linh kiện nhạy cảm.
- Máy ion hóa không khí (Ionizer): Thổi ra các ion để trung hòa tĩnh điện trên các bề mặt không thể nối đất.
6. FDI Heat – Cung cấp Giải pháp Chống Tĩnh điện Toàn diện
FDI Heat là đơn vị chuyên cung cấp các giải pháp chống tĩnh điện toàn diện cho ngành công nghiệp điện tử, từ việc thi công phòng sạch chống tĩnh điện đến cung cấp đầy đủ các loại vật tư và thiết bị ESD đạt chuẩn. Chúng tôi hiểu rõ ESD là gì và các tác hại khôn lường của nó đối với hoạt động sản xuất.
Với kinh nghiệm tư vấn cho hàng trăm nhà máy FDI, chúng tôi không chỉ bán sản phẩm, mà còn cung cấp một giải pháp tổng thể, giúp bạn xây dựng một môi trường sản xuất an toàn và tuân thủ các tiêu chuẩn ESD quốc tế.
