Dàn trao đổi nhiệt FCU là gì? | Cấu tạo, Nguyên lý | So sánh chi tiết với AHU

Dàn trao đổi nhiệt FCU viết tắt của Fan Coil Unit, là một thiết bị xử lý không khí cục bộ, có nhiệm vụ làm lạnh hoặc sưởi ấm không khí cho một khu vực, một căn phòng cụ thể trong các hệ thống điều hòa không khí trung tâm.

Về cấu tạo, một FCU tiêu chuẩn bao gồm các bộ phận chính như dàn trao đổi nhiệt, quạt gió, bộ lọc không khí và máng hứng nước ngưng, tất cả được tích hợp trong một vỏ máy nhỏ gọn.

Nguyên lý hoạt động của FCU dựa trên việc sử dụng quạt để luân chuyển không khí trong phòng đi qua dàn trao đổi nhiệt chứa nước nóng hoặc nước lạnh, từ đó điều chỉnh nhiệt độ phòng theo yêu cầu.

Bài viết này sẽ là một cẩm nang chi tiết từ A-Z, giúp bạn trả lời câu hỏi FCU là gì, hiểu rõ cấu tạo, nguyên lý và so sánh chi tiết với AHU, cung cấp bởi các chuyên gia kỹ thuật của FDI Care.

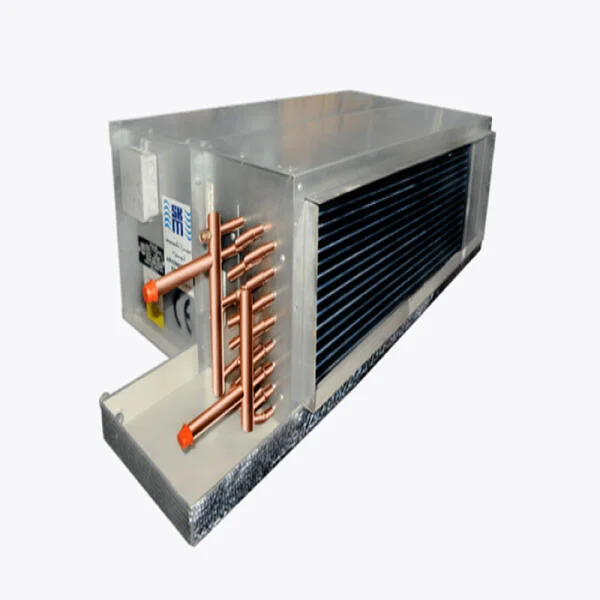

1. Khái niệm FCU là gì?

FCU là một thiết bị xử lý không khí cục bộ, có nhiệm vụ làm lạnh hoặc sưởi ấm cho một không gian nhỏ như một căn phòng, là một phần quan trọng và không thể thiếu trong các hệ thống điều hòa không khí trung tâm Water Chiller.

Định nghĩa FCU

FCU là chữ viết tắt của cụm từ tiếng Anh Fan Coil Unit, dịch ra là Dàn quạt Lạnh. Đây là một thiết bị bao gồm một dàn ống trao đổi nhiệt, còn gọi là coil, và một quạt gió, còn gọi là fan, được tích hợp trong một vỏ máy nhỏ gọn. Nó hoạt động tương tự như dàn lạnh của máy điều hòa cục bộ mà chúng ta thường thấy, nhưng thay vì sử dụng gas lạnh trực tiếp, FCU sử dụng nước lạnh hoặc nước nóng chảy bên trong dàn ống để điều hòa không khí.

Theo cuốn giáo trình chuyên ngành “Modern Air Conditioning Technology”, FCU đảm nhận nhiệm vụ xử lý nhiệt hiện và nhiệt ẩn cục bộ cho từng phân khu nhỏ (Zone control). Khác với các buồng AHU công suất lớn xử lý khí tập trung cho toàn bộ tòa nhà, thiết bị FCU xử lý linh hoạt tại từng điểm cuối, giúp kiểm soát nhiệt độ độc lập, tiết kiệm điện năng vận hành tối ưu khi nhu cầu sử dụng giữa các phòng không đồng đều, quý khách tra cứu chi tiết cấu hình dải thiết bị trung tâm AHU tại: https://fdicare.vn/san-pham/ahu.html.

Vai trò và ứng dụng của FCU trong sản xuất – nghiên cứu ra sao?

Vai trò chính của FCU là kiểm soát nhiệt độ một cách độc lập cho từng không gian riêng lẻ trong một tòa nhà lớn, do đó nó được ứng dụng rộng rãi trong các công trình thương mại và dân dụng cao cấp.

• Trong các Tòa nhà văn phòng: Mỗi phòng ban có thể tự điều chỉnh nhiệt độ làm việc mong muốn.
• Trong Khách sạn: Đảm bảo mỗi phòng khách đều có thể tùy chỉnh nhiệt độ theo ý muốn của khách lưu trú.
• Trong Bệnh viện: Duy trì nhiệt độ ổn định và phù hợp cho từng phòng bệnh hoặc khu vực chức năng.
• Trong Căn hộ chung cư cao cấp: Cung cấp một giải pháp điều hòa không khí thẩm mỹ, êm ái và hiệu quả cho từng phòng.

2. Cấu tạo của FCU - Fan Coil Unit gồm những gì?

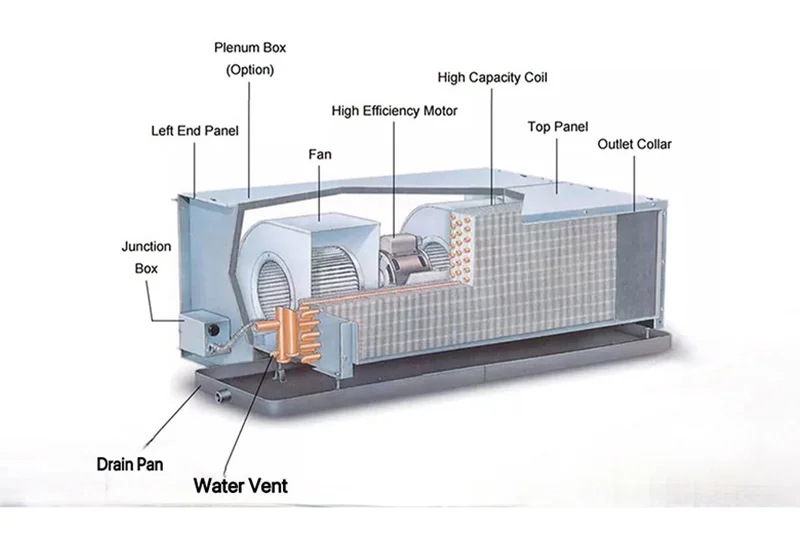

Một cụm thiết bị FCU hoàn chỉnh được tích hợp đồng bộ từ 5 thành phần cơ học chính bao gồm quạt gió ly tâm, dàn trao đổi nhiệt ống đồng lá nhôm, tấm lọc bụi thô, hệ thống van điều tiết nước và bộ điều khiển nhiệt độ kèm khay thu nước ngưng.

Phòng kỹ thuật bóc tách chi tiết thông số cấu tạo fcu theo các phân cấp vật tư:

• Quạt (Fan): Hút không khí trong phòng đẩy qua dàn trao đổi nhiệt rồi thổi ngược trở lại không gian. Bộ phận quạt fcu thường là dòng quạt lồng sóc lăng trụ chạy bằng động cơ AC hoặc EC thông minh siêu êm.

• Dàn trao đổi nhiệt (Coil): Gồm các ống đồng uốn thành nhiều hàng kết hợp lá nhôm tản nhiệt mỏng, nơi diễn ra quá trình trao đổi nhiệt giữa nước và không khí.

• Bộ lọc không khí (Air Filter): Giữ lại bụi bẩn, lọc thô trước khi không khí đi vào dàn coil để tránh làm bít tắc rãnh tản nhiệt lá nhôm.

• Van điều khiển nước: Điều tiết lưu lượng nước lạnh hoặc nóng đi vào dàn ống đồng theo tín hiệu phản hồi từ cảm biến.

• Bộ điều khiển nhiệt độ (Thermostat) & Khay nước ngưng: Giúp cài đặt nhiệt độ mong muốn và thu gom toàn bộ lượng nước ngưng tụ phát sinh trong quá trình làm lạnh để xả ra ngoài.

Với cấu tạo đa dạng như vậy, các nhà sản xuất đã tạo ra nhiều kiểu dáng FCU khác nhau để phù hợp với từng loại hình kiến trúc. Vậy, có các kiểu FCU nào phổ biến trên thị trường?

3. Nguyên lý hoạt động của FCU trong chu trình trao đổi nhiệt diễn ra ra sao?

FCU hoạt động bằng cách hút không khí trong phòng qua bộ lọc, cho đi qua dàn ống đồng chứa nước lạnh/nóng để trao đổi nhiệt và ngưng tụ ẩm, sau đó thổi dòng khí đã xử lý nhiệt độ trở lại không khí phòng.

3.1. Chu trình hút khí và lọc bụi thô đầu vào

Quạt chạy và hút không khí từ trong phòng qua bộ lọc để làm sạch bụi cơ bản. Quá trình cưỡng bức khí này giúp loại bỏ hạt bụi thô, giữ cho bề mặt cánh tản nhiệt lá nhôm luôn láng mịn sạch sẽ, duy trì hệ số truyền nhiệt tối đa.

3.2. Quá trình trao đổi nhiệt trực tiếp tại bề mặt dàn Coil

Không khí đi qua bề mặt dàn ống đồng có nước lạnh (khoảng 7°C) hoặc nước nóng chảy qua. Nước hấp thụ hoặc truyền nhiệt cho không khí. Luồng khí khi đi qua rãnh hẹp giữa các lá nhôm mỏng sẽ hỏa tốc hạ nhiệt độ xuống dải thiết kế, đồng thời lượng ẩm dư thừa trong không khí sẽ đọng lại thành các hạt nước ngưng trên bề mặt ngoài ống đồng.

3.3. Cấp khí xử lý và thu gom xả nước ngưng

Khí sau khi thay đổi nhiệt độ được thổi trở lại phòng. Hơi ẩm dư thừa ngưng tụ thành nước chảy xuống máng và thoát ra ngoài. Dòng khí mát láng mịn tỏa đều khắp diện tích giúp điều hòa nhiệt độ phòng mượt mà vô cấp. Kỹ sư có thể tìm hiểu thêm nguyên lý hoạt động của FCU trong tài liệu hướng dẫn thi công của các tổng thầu cơ điện MEP.

Nguyên lý hoạt động đơn giản và hiệu quả này mang lại cho FCU nhiều ưu điểm, nhưng cũng đi kèm một số hạn chế nhất định. Phần tiếp theo sẽ phân tích rõ hơn về vấn đề này.

4. Ưu nhược điểm của FCU là gì?

Ưu điểm lớn nhất của FCU là khả năng kiểm soát nhiệt độ độc lập cho từng khu vực và chi phí đầu tư thấp, trong khi nhược điểm chính là hiệu suất không cao bằng AHU và yêu cầu bảo trì thường xuyên hơn.

4.1. Ưu điểm

• Kiểm soát độc lập: Mỗi FCU có thể được điều khiển riêng biệt, cho phép cài đặt nhiệt độ khác nhau cho từng phòng, từng khu vực.
• Lắp đặt linh hoạt: Thiết kế nhỏ gọn, đa dạng về kiểu dáng, dễ dàng lắp đặt ở nhiều vị trí khác nhau.
• Chi phí đầu tư thấp: Chi phí cho một thiết bị FCU thấp hơn nhiều so với AHU.
• Bảo trì đơn giản: Việc vệ sinh, bảo trì từng FCU riêng lẻ khá đơn giản và không ảnh hưởng đến toàn bộ hệ thống.

4.2. Nhược điểm

• Hiệu suất hạn chế: FCU chỉ có chức năng làm lạnh hoặc sưởi ấm cơ bản, không có khả năng xử lý độ ẩm hay cấp gió tươi phức tạp như AHU.
• Độ ồn: Do quạt đặt ngay tại phòng nên sẽ có độ ồn nhất định.
• Bảo trì nhiều điểm: Với một tòa nhà lớn có hàng trăm FCU, việc bảo trì sẽ tốn nhiều công sức hơn.

5. Dải phân loại dàn trao đổi nhiệt FCU phổ biến trên thị trường hiện nay?

Tùy thuộc vào phương án thi công kiến trúc, cấu tạo quạt và môi chất lạnh sử dụng, hệ thống FCU được chia thành nhiều dải phân loại đa dạng:

5.1. Phân loại theo kiểu dáng và phương thức lắp đặt

• FCU âm trần nối ống gió: Giấu hoàn toàn trên trần giả, kết nối với miệng gió cấp và miệng gió hồi bằng ống gió mềm, đảm bảo tính thẩm mỹ tuyệt đối cho không gian cao cấp.

• FCU Cassette: Lắp âm trần lộ mặt nạ thổi 1 hướng, 4 hướng hoặc thổi tròn 360 độ, phù hợp cho phòng họp và sảnh rộng.

• FCU treo tường / Áp trần: Lắp lộ thiên trực tiếp trên tường hoặc sát trần, dễ dàng bảo trì sửa chữa.

5.2. Phân loại theo môi chất truyền nhiệt và hướng thổi gió

• FCU nước (Water FCU): Sử dụng nước lạnh từ hệ thống Chiller trung tâm (7°C - 12°C) hoặc nước nóng từ Boiler.

• FCU Gas: Sử dụng môi chất lạnh trực tiếp (Refrigerant) kết nối với dàn nóng VRV/VRF.

• Theo hướng thổi: Gồm loại thổi ngang hoặc thổi dọc tùy thuộc bản vẽ thiết kế khí động học.

6. Các ứng dụng thực chiến của dàn trao đổi nhiệt FCU trong hạ tầng công trình?

Dàn FCU được ứng dụng rộng rãi trong tòa nhà thương mại, chung cư cao cấp và công trình công cộng nhờ khả năng làm lạnh cục bộ linh hoạt, thiết kế gọn nhẹ và tối ưu không gian lắp đặt.

6.1. Ứng dụng trong các tòa nhà thương mại và văn phòng

Lắp đặt cho các văn phòng cho thuê, khách sạn, trung tâm thương mại nơi cần điều chỉnh nhiệt độ độc lập từng phòng nhỏ. Người sử dụng tại từng phòng có thể tự do điều chỉnh nhiệt độ bằng Thermostat mà không ảnh hưởng đến các khu vực xung quanh.

6.2. Ứng dụng tại các khu dân cư cao cấp

Dùng trong các căn hộ chung cư hoặc biệt thự kết hợp hệ thống điều hòa trung tâm nước (Chiller). Giải pháp này mang lại sự sang trọng, triệt tiêu tiếng ồn của quạt và tiết kiệm không gian đặt dàn nóng ngoại thất.

6.3. Ứng dụng tại công trình công cộng và phân khu phụ trợ

Phục vụ phòng họp, nhà ăn, hành lang hoặc các khu vực có diện tích vừa và nhỏ mà hệ thống ống gió lớn của AHU không với tới. Việc phân tầng FCU giúp tiết kiệm không gian hộp kỹ thuật và đường ống gió kẽm cồng kềnh.

7. Phân biệt chi tiết về FCU và AHU

Sự khác biệt lớn nhất giữa FCU và AHU nằm ở quy mô và chức năng: FCU là thiết bị xử lý không khí cục bộ cho từng phòng, trong khi AHU là một bộ xử lý không khí trung tâm cho cả một khu vực lớn hoặc cả tòa nhà. Dưới đây là bảng so sánh cụ thể cho bạn dễ dàng hình dung:

Việc lựa chọn và lắp đặt đúng loại thiết bị, dù là FCU hay AHU, đều đòi hỏi sự tư vấn từ các chuyên gia.

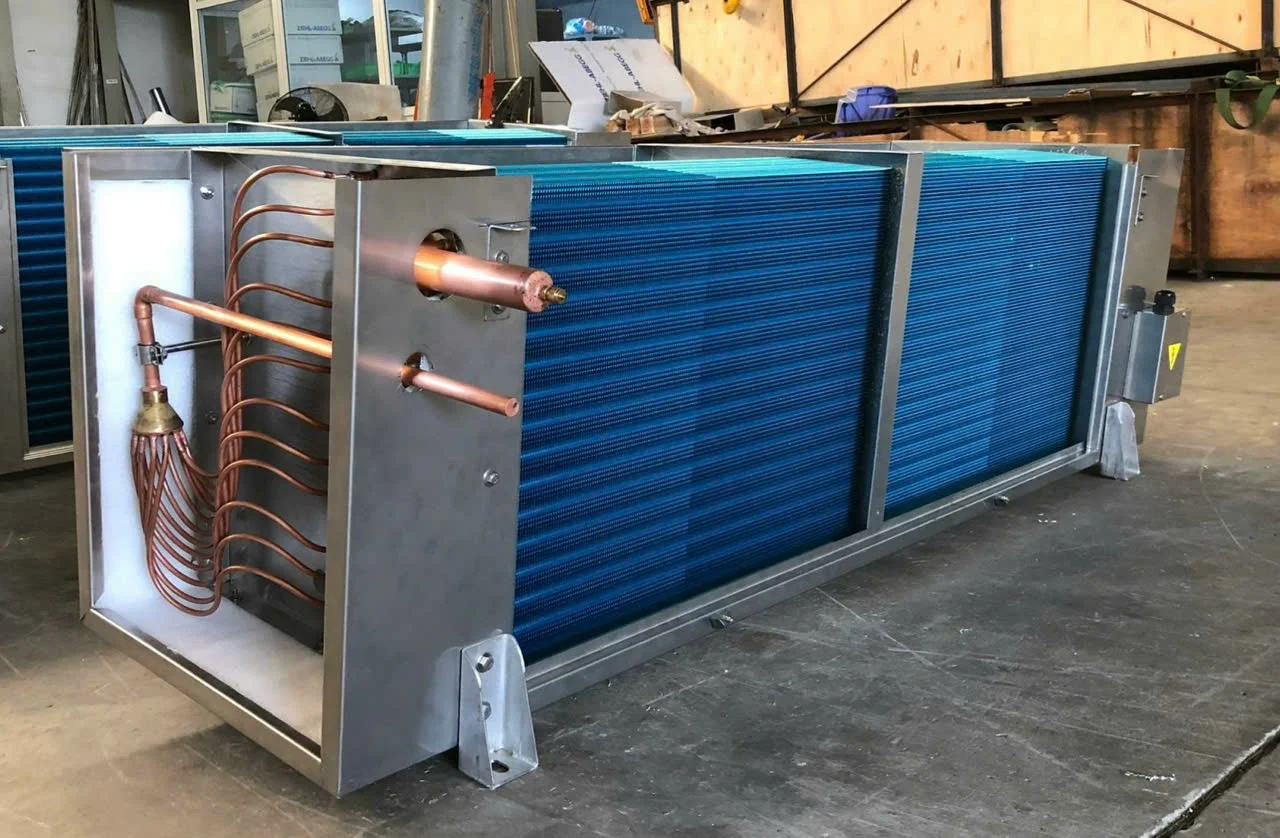

8. Năng lực tổng thầu vật tư thiết bị phòng sạch và cơ điện MEP của FDI Care?

FDI Care khẳng định thế mạnh vượt trội bẻ gãy mọi rào cản thương mại nhờ sở hữu hệ sinh thái khép kín phẳng toàn diện kết hợp trực thuộc tổng xưởng chế tạo mác cao hàng đầu:

• Hạ tầng tổng kho quy mô 10.000m²: FDI Care sở hữu 2 tổng kho hàng rộng lớn tại Bắc Giang từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch.

• Đơn giá gốc cạnh tranh, độ hoàn thiện cơ lý cao: Tất cả dòng sản phẩm thiết bị xử lý không khí AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện hình học sắc nét, phom dáng đẹp và giá thành tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường.

• Tối ưu chi phí nhờ chiến lược vận hành thông minh: FDI Care áp dụng chiến lược SEO tinh gọn giúp sản phẩm tiếp cận khách hàng trực tiếp không qua trung gian quảng cáo đắt đỏ, giúp đơn giá đến tay chủ đầu tư rẻ hơn thị trường từ 5 đến 15%.

8. Đánh giá thực tế từ cộng đồng kỹ sư cơ điện MEP và ban quản lý dự án ra sao?

Sự chính trực về dải thông số kỹ thuật, khả năng trao đổi nhiệt mượt mà và hồ sơ nghiệm thu CO/CQ minh bạch khẳng định uy tín thương hiệu vượt trội của FDI Care:

Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP dự án Khách sạn 5 sao (Bắc Ninh): "Dự án của chúng tôi sử dụng hơn 300 cụm FCU âm trần nối ống gió kết nối hệ Chiller. Đơn vị tổng thầu FDI Care đã cung cấp gói vật tư phụ trợ và tư vấn giải pháp xử lý dòng khí rất chuyên nghiệp. Dàn trao đổi nhiệt uốn ống đồng chuẩn dầy dặn, lá nhôm phủ lớp chống ăn mòn láng mịn, quạt ly tâm chạy cực kỳ êm ái dưới 38 dBA. Giá thành rẻ hơn thị trường 12% giúp công ty tiết kiệm dòng vốn dự toán ban đầu rất tốt, làm việc vô cùng chính trực văn minh!" ⭐⭐⭐⭐⭐

Thạc sĩ Đảm bảo chất lượng QA Thu Trang - Trưởng phòng kiểm định nhà máy Dược phẩm (Bắc Giang): "Khu vực văn phòng điều hành và phòng lab phụ trợ của xưởng dược được trang bị hệ thống FCU phối hợp AHU do FDI Care cung cấp. Thiết bị vận hành trơn tru, nhiệt độ và độ ẩm được kiểm soát chuẩn xác. Hồ sơ CO/CQ Validation đầy đủ minh bạch 100%, hàng giao hỏa tốc từ kho Bắc Giang giúp tiến độ thi công diễn ra rất đúng hẹn!" ⭐⭐⭐⭐⭐

9. Những câu hỏi thường gặp (FAQ) khi thẩm định và vận hành dàn trao đổi nhiệt FCU?

1. Sự khác biệt cốt lõi về bản chất cơ lý giữa thiết bị FCU và buồng xử lý khí AHU là gì? FCU có kích thước nhỏ gọn, công suất thấp (thường dưới 2.000 m³/h) dùng để xử lý khí cục bộ cho từng phòng. Trong khi AHU là buồng xử lý khí cỡ lớn (từ vài ngàn đến hàng chục ngàn m³/h), tích hợp nhiều tầng lọc tinh HEPA, dùng để xử lý khí tập trung cho cả một phân xưởng rộng lớn.

2. Tại sao ống đồng trong dàn trao đổi nhiệt FCU bắt buộc phải được bọc lá nhôm tản nhiệt dập nếp? Vì diện tích tiếp xúc truyền nhiệt của ống đồng tròn rất nhỏ. Việc ép chặt hàng trăm lá nhôm mỏng xếp sát nhau xung quanh ống đồng giúp mở rộng diện tích bề mặt trao đổi nhiệt lên gấp hàng chục lần, giúp luồng khí hạ nhiệt hỏa tốc khi lướt qua.

3. Chu kỳ thời gian định mức vệ sinh tấm lọc thô không khí của FCU là bao lâu? Khuyến cáo nên định kỳ tháo rửa tấm lọc thô từ 1 đến 3 tháng/lần. Việc giữ sạch tấm lọc giúp giảm tải lực cản gió cho quạt ly tâm, bảo vệ dàn ống đồng không bị nghẹt bít bởi bụi bẩn.

4. Hiện tượng đóng băng đá tại mặt ngoài dàn FCU cảnh báo sự cố kỹ thuật gì? Hiện tượng này do quạt bị hỏng bó trục, phô phơi quạt không thổi gió hoặc van điều tiết nước ngắt sai làm nhiệt độ bề mặt tụt quá sâu dưới 0°C. Cần ngắt nguồn dòng điện, rã đông đá và kiểm tra hiệu chuẩn lại động cơ quạt cùng cảm biến nhiệt Thermostat.

5. Lợi thế tài chính kinh tế thực tế khi chủ đầu tư lựa chọn mua thiết bị từ FDI Care? Lợi thế sở hữu trực tiếp hàng hóa từ tổng kho Bắc Giang 10.000m² của công ty mẹ giúp tối ưu 10-15% chi phí đầu tư ban đầu. Sản phẩm có nguồn gốc xuất xứ CO/CQ minh bạch, bảo hành dài hạn tử tế.

6. Tại sao van cân bằng kết hợp van điện từ lại là phụ kiện bắt buộc trên đường ống cấp nước vào FCU? Van điện từ ngắt/mở dòng nước lạnh theo lệnh của Thermostat khi phòng đủ nhiệt. Van cân bằng giúp phân bổ lưu lượng nước đồng đều đến từng cụm FCU trong tòa nhà, tránh hiện tượng phòng gần Chiller quá lạnh còn phòng xa lại không đủ mát.

7. FDI Care có cung cấp đầy đủ bộ chứng thư Validation mác vật liệu và chứng nhận nguồn gốc xuất xứ không? Có, 100% mã hàng hóa xuất kho luân chuyển đều đầy đủ tài liệu dữ liệu an toàn SDS, chứng thư CO/CQ minh bạch 100%, giúp phòng mua hàng thông qua hậu kiểm pháp lý gọn gàng.

8. Thiết bị thảm dính bụi phòng sạch (Sticky Mat) đặt tại lối đi có hỗ trợ gì cho hệ thống FCU văn phòng xưởng? Thảm dính bụi giữ chặt hạt dăm cát bẩn dưới đế giày cao su trước khi công nhân bước vào phòng. Giúp hạ tải lượng bụi lơ lửng trong vi khí hậu, giảm tần suất bụi cuộn ngược lên bít tắc tấm lọc thô của FCU.

9. Thời gian tiến độ điều phối luân chuyển phôi vật tư và thiết bị từ kho Bắc Giang ra công trường mất bao lâu? Tiến độ giao hàng luôn diễn ra hỏa tốc thần tốc chỉ từ 24 giờ đến 48 giờ làm việc trên phạm vi toàn quốc. Nhờ hạ tầng kho rộng quy mô lớn, FDI Care cam kết tối ưu hóa tiến độ thời gian thi công cuốn chiếu.

10. Có thể thi công gá lắp cụm FCU mới tinh đè trực tiếp lên hệ khung ty treo cũ đã bị han rỉ mảng không? Tuyệt đối nghiêm cấm. Bắt buộc phải mài róc cạo sạch vệt rỉ sét phế liệu cũ hỏng, kiểm tra khả năng chịu lực nén tải trọng của ty treo trước khi gá khóa cụm FCU mới, bọc bảo vệ an toàn chống rơi vỡ gãy khung treo.
