Hướng dẫn đi lưới dây đồng tiếp địa cho hệ thống sàn vinyl chống tĩnh điện

Đi lưới dây đồng tiếp địa là công đoạn quyết định toàn bộ khả năng tiêu tán tĩnh điện của hệ thống sàn vinyl, giúp truyền tải điện áp ma sát khổng lồ (từ 10^6 - 10^9 Ohm) hỏa tốc xả về cọc nối đất. Kỹ thuật này đòi hỏi thi công chuẩn ngạch 5 bước: làm sạch phôi bê tông ẩm <4%, chia sơ đồ lưới ô cờ (600x600mm hoặc 2x2m), dán băng đồng đỏ nguyên chất đan chéo, đấu nối tối thiểu 4 điểm nối đất/100m² và bắt buộc phủ kín bằng màng keo dẫn điện chứa hạt Carbon. Việc bỏ qua hoặc làm ẩu bất kỳ công đoạn nào (như không miết chặt điểm giao cắt hay dán trên nền ẩm) sẽ lập tức làm đứt mạch tiếp địa, gây cháy nổ linh kiện bán dẫn.

Để thi công mạng lưới tiếp địa chuẩn xác và cung cấp vật tư đạt chuẩn ANSI/ESD S20.20, các chủ đầu tư nên đồng hành cùng FDI Care – Nhà phân phối độc quyền sàn PVC chống tĩnh điện HORB (Top 3 thương hiệu kiểm soát ESD hàng đầu Trung Quốc). Điểm khác biệt mang tính "hủy diệt" của FDI Care nằm ở chiến lược “SEO tự nhiên”, nhờ đó, mức giá của chúng tôi luôn rẻ hơn thị trường từ 5% - 15%, đi kèm đầy đủ chứng chỉ CO/CQ và bảo hành tính năng ESD vĩnh cửu.

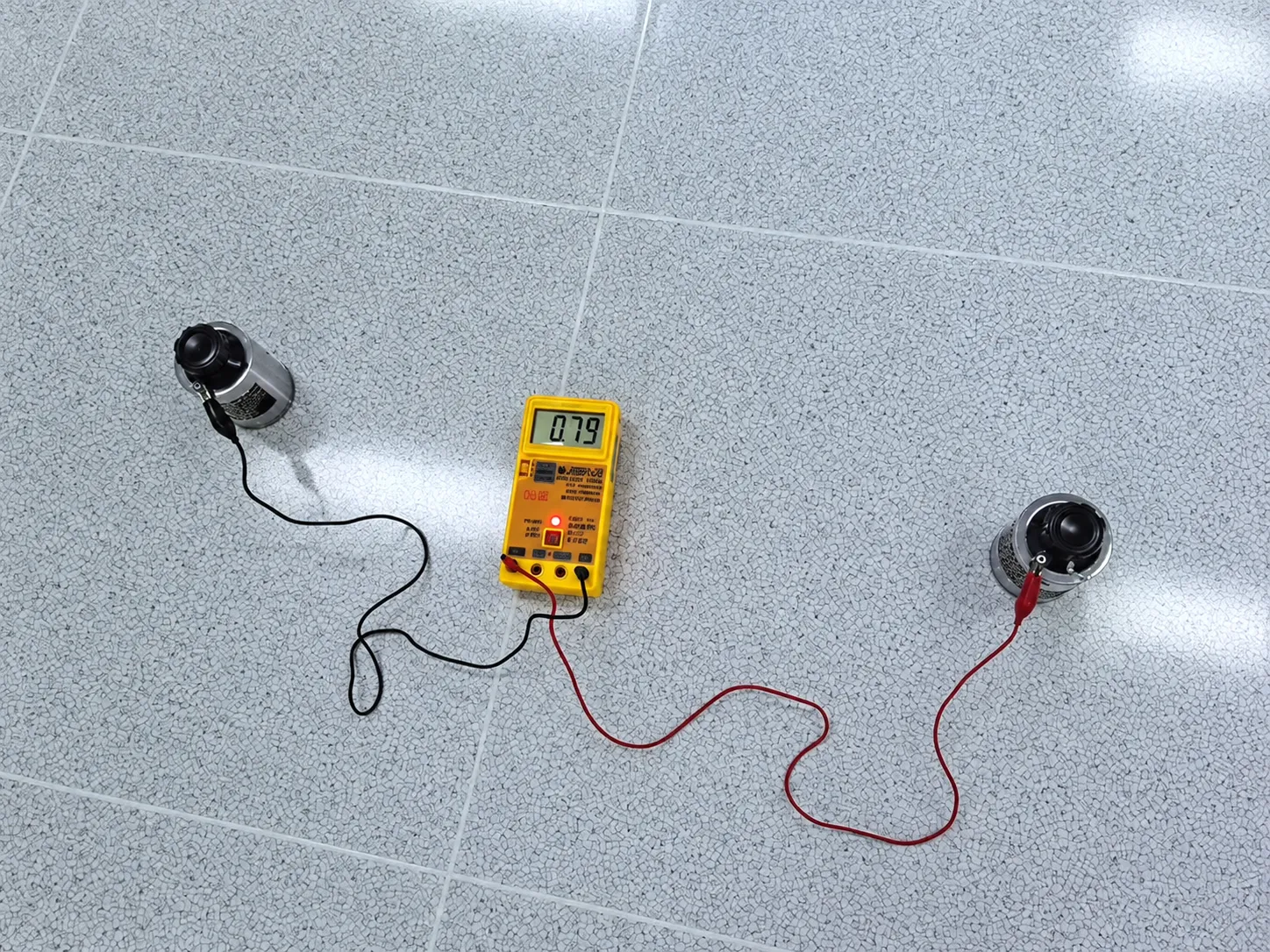

1. Công tác chuẩn bị vật tư và dụng cụ đi lưới đồng tiếp địa gồm những gì?

Công tác chuẩn bị đòi hỏi 3 nhóm vật tư sinh tử: Băng đồng tự dính, Keo dán dẫn điện chứa hạt Carbon, và Bộ thiết bị thi công chuyên dụng cùng máy đo Megohmmeter.

Theo ESD Association (ANSI/ESD S20.20-2021: Protection of Electrical and Electronic Parts, Assemblies and Equipment) & International Electrotechnical Commission (IEC 61340-5-1: Electrostatics), màng keo dẫn điện kết hợp lưới lá đồng phải tạo thành mạch xả khép kín có dải điện trở tiếp đất Rtg cực kỳ ổn định.

1.1. Chuẩn bị băng đồng / lá đồng nguyên chất

• Băng đồng dạng cuộn tự dính hoặc dùng kèm keo dẫn điện.

• Kích thước tiêu chuẩn: Chiều rộng phổ biến từ 10mm đến 30mm, độ dày từ 0.03mm đến 0.1mm.

• Chất liệu: Đồng đỏ nguyên chất đạt độ tinh khiết cao để cản trở sự oxy hóa và đảm bảo tính dẫn điện tối ưu.

1.2. Keo dán dẫn điện chuyên dụng

Sử dụng các dòng keo chuyên dụng chứa ma trận hạt Carbon dẫn điện. Lớp keo quét lên bề mặt dải đồng và sàn bê tông có nhiệm vụ tăng cường liên kết cơ học, đồng thời truyền dẫn điện tích tích tụ từ mặt dưới phôi sàn esd trực tiếp vào dải đồng.

1.3. Trang thiết bị và máy đo kiểm chuyên dụng

• Dụng cụ đo đạc định hình: Thước dây, con lăn thép nặng 50kg, búa cao su miết mép.

• Thiết bị đo kiểm: Máy đo điện trở bề mặt Megohmmeter kèm 02 quả tạ điện cực 2.27kg có chứng chỉ hiệu chuẩn còn hạn.

Quý khách tra cứu thêm dải sàn PVC đồng nhất ESD tại https://fdicare.vn/san-pham/san-pvc-chong-tinh-dien-dong-esd.html.

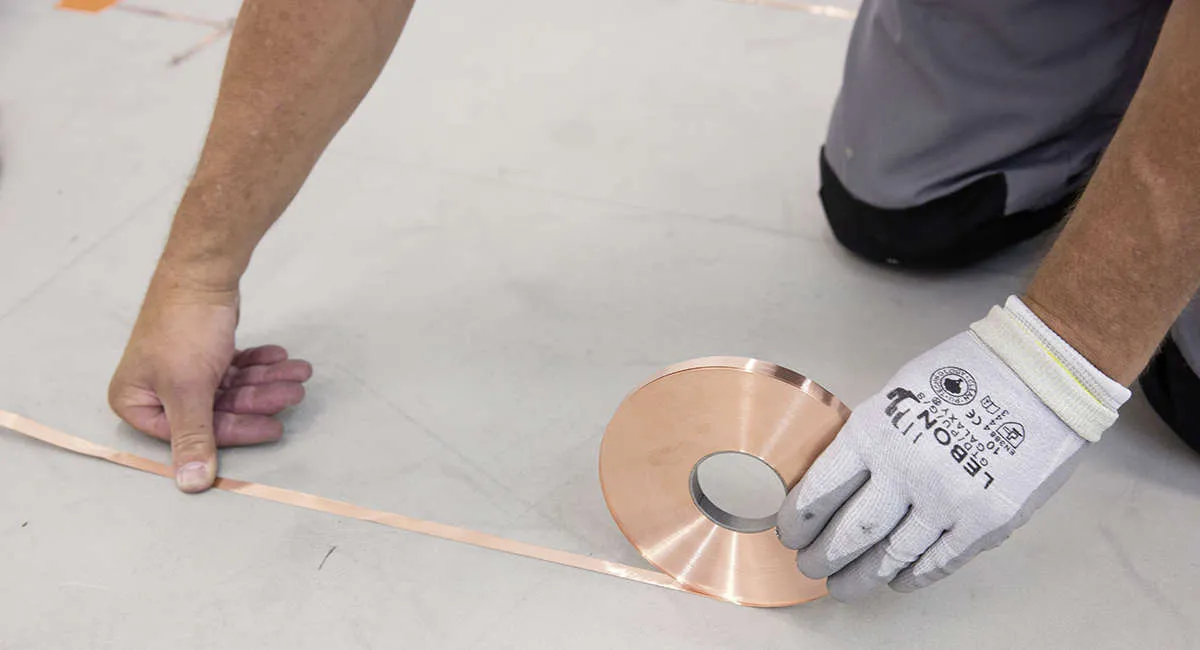

2. Quy trình 5 bước thi công đi lưới đồng tiếp địa chuẩn kỹ thuật ISO diễn ra như thế nào?

Quy trình chuẩn ngạch bao gồm 5 bước khép kín: Bước 1 - Làm sạch mặt bằng bê tông, Bước 2 - Chia sơ đồ ô lưới, Bước 3 - Dán băng đồng ô cờ, Bước 4 - Đấu nối vào cọc tiếp đất, và Bước 5 - Phủ keo dán sàn.

Để công tác thi công sàn vinyl chống tĩnh điện đạt chuẩn nghiệm thu quốc tế, kỹ sư bắt buộc phải áp dụng quy trình qua dải thao tác sau:

2.1. Bước 1: Vệ sinh làm sạch bề mặt phôi bê tông

Tiến hành mài sàn và dùng máy hút bụi công nghiệp làm sạch 100% vi bụi mịn bám dính trên mặt vữa tự san phẳng. Rà soát độ ẩm phôi bê tông bắt buộc đạt dưới 4% trước khi dán lá đồng.

2.2. Bước 2: Xác định sơ đồ phân bổ lưới đồng

Tiến hành bật mực chia ô lưới theo bản vẽ thiết kế. Kích thước ô lưới tiêu chuẩn phổ biến là 600mm x 600mm, 1m x 1m hoặc 2m x 2m tùy thuộc vào kích thước dải tấm vinyl trải sàn hay sàn vinyl cuộn trong phòng sạch.

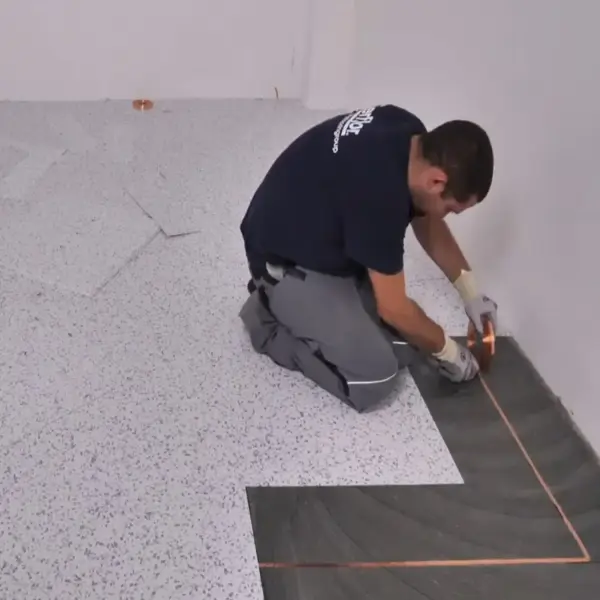

2.3. Bước 3: Dán dải băng đồng đan chéo ô cờ

Dán các dải băng đồng chạy dọc và ngang đan chéo nhau thành hình ô cờ. Tại các điểm giao cắt giữa các thanh đồng, kỹ thuật viên dùng búa cao su miết chặt hoặc dán đè đai keo dẫn điện để đảm bảo liên kết mạch điện liên thông 100%.

2.4. Bước 4: Đấu nối lưới đồng vào hệ thống tiếp địa chung

Kéo các đầu dải đồng chính đấu nối trực tiếp vào cọc tiếp địa hoặc tủ tiếp đất chung của tòa nhà. Yêu cầu kỹ thuật bắt buộc bố trí tối thiểu 4 điểm kết nối tiếp địa cho mỗi 100m² sàn. Khống chế chỉ số điện trở ngắt biên của hệ nối đất đạt mức an toàn (thường nhỏ hơn hoặc bằng 4 Ohm).

2.5. Bước 5: Phủ keo dán dẫn điện và trải dán sàn Vinyl

Sử dụng bàn gạt răng cưa quét đều lớp keo dán dẫn điện chuyên dụng phủ kín hệ thống dải đồng và diện tích bê tông. Khi keo se mặt đạt độ bám dính chuẩn, tiến hành trải dán các tấm sàn vinyl tĩnh điện đè lên trên và dập phẳng bằng con lăn.

Quý khách tra cứu thêm bài viết quy trình thi công chi tiết tại https://fdicare.vn/san-pham/quy-trinh-thi-cong-san-vinyl-chong-tinh-dien.html.

3. Quy trình đo kiểm tra chỉ số điện trở sau khi dán hoàn thiện?

Sau khi thi công xong, kỹ sư sử dụng máy đo đĩa nặng 2.27kg phát dải điện áp 10V/100V để xác nhận chỉ số điện trở bề mặt đạt dải chuẩn từ 10^4 Ohm đến 10^6 Ohm (hoặc 10^6 - 10^9 Ohm).

3.1. Thao tác đo kiểm bằng thiết bị chuyên dụng

Sử dụng máy đo Megohmmeter kết hợp 02 quả tạ điện cực chuẩn nặng 2.27kg đặt lên bề mặt sàn chống tĩnh điện. Phát điện áp thử nghiệm 10V hoặc 100V để đo chỉ số điểm - điểm (Rp2p) và chỉ số xuống đất (Rtg).

3.2. Mốc thông số nghiệm thu chuẩn ngạch

• Dành cho dòng sàn dẫn điện (Conductive): Mức điện trở bề mặt đạt từ 2.5 x 10^4 Ohm đến 1.0 x 10^6 Ohm (10^4 - 10^6 Ohm).

• Dành cho dòng sàn tiêu tán (Dissipative): Mức điện trở bề mặt đạt từ 1.0 x 10^6 Ohm đến 1.0 x 10^9 Ohm (10^6 - 10^9 Ohm).

Quý khách tra cứu thêm thông tin sàn pvc chống tĩnh điện chính hãng.

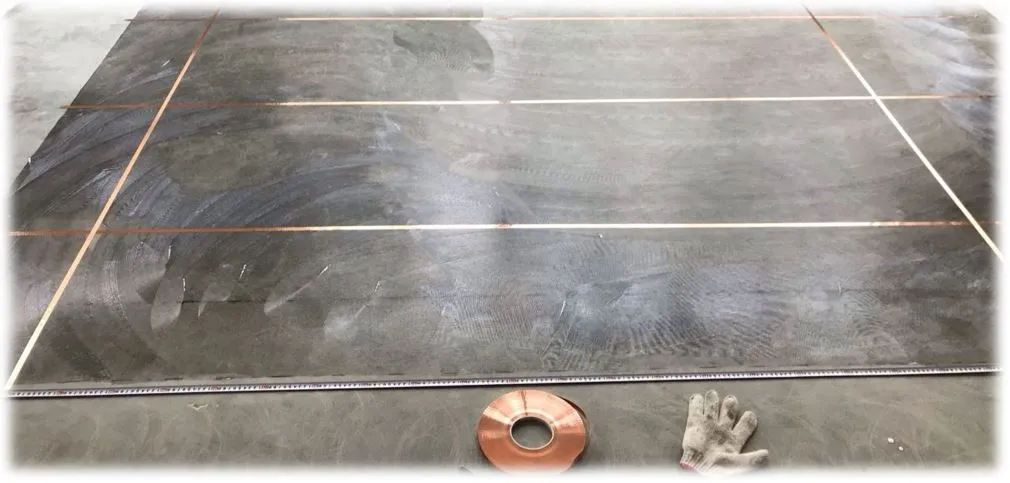

4. Những sai lầm sinh tử cần cản trở khi dán dải đồng tiếp địa cho sàn Vinyl?

Cần cản trở 3 sai lầm: Dán dải đồng trên bề mặt bê tông ẩm bẩn, Không miết chặt tại các điểm giao cắt ô cờ, và Bỏ qua bước đo kiểm điện trở trước khi bàn giao.

4.1. Dán lá đồng lên bề mặt bê tông chưa hút bụi hoặc đọng ẩm

Bề mặt bê tông còn đọng ẩm (độ ẩm > 4%) hoặc bám dính vi bụi mịn sẽ làm bong tróc lớp keo tự dính dưới lá đồng. Dải đồng bị bong tróc sẽ co vồng lên làm hỏng độ phẳng của mặt sàn vinyl.

4.2. Không đảm bảo tính liên tục tại các điểm giao cắt dải đồng

Nếu không miết chặt hoặc dán keo dẫn điện gia cường tại vị trí hai dải đồng đè lên nhau, lớp oxy hóa bề mặt sẽ tạo nên dải rào cản cách điện, chặn đứng dòng truyền dẫn điện tích tích tụ về tủ đất.

Quý khách tra cứu thêm dải sàn chống tĩnh điện NKS-5003 tại https://fdicare.vn/san-pham/san-chong-tinh-dien-nks-5003-fdicare.html.

5. Bảng tổng hợp quy cách dải đồng và tiêu chuẩn thi công lưới tiếp địa

Sự chuẩn xác trong khâu lắp đặt lưới đồng quyết định độ bền của toàn bộ hệ thống sàn sàn vinyl chống tĩnh điện.

Bảng đối chiếu tiêu chuẩn thi công:

Quý khách tra cứu bài viết thi công sàn vinyl chuyên nghiệp tại https://fdicare.vn/san-pham/thi-cong-san-vinyl.html.

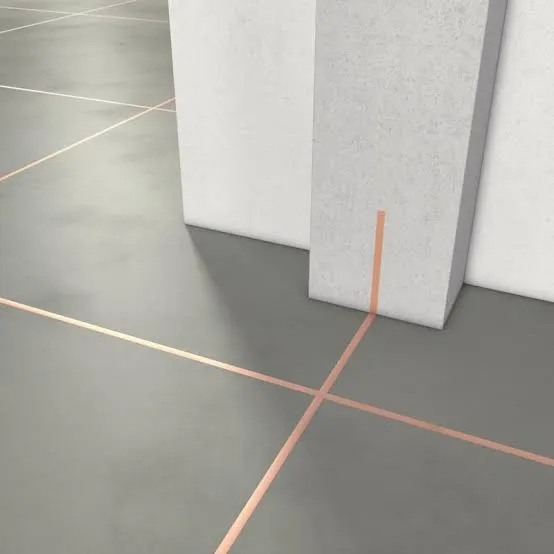

6. Tại sao phải dùng keo dán dẫn điện chứa hạt Carbon phủ đè lên dải đồng?

Lớp keo dán ESD chứa hạt Carbon tạo kênh dẫn điện 3D đóng vai trò cầu nối truyền tải điện tích từ mặt dưới phôi sàn nhựa trực tiếp vào lá đồng.

6.1. Nguyên lý dẫn điện của hạt Carbon lơ lửng

Keo dán ESD chứa hàng triệu ma trận hạt Carbon phân tán đồng đều. Khi keo se khô, các hạt Carbon tiếp xúc sát nhau tạo thành các vi cầu dẫn điện liên tục kết nối phôi sàn vinyl với dải đồng.

6.2. Cản trở hiện tượng bong tróc và đứt mạch tiếp địa

Keo dẫn điện chuyên dụng có độ bám dính cơ học cao, khóa chặt dải đồng phẳng lỳ xuống mặt vữa tự phẳng, cản trở sự xô lệch hay nếp gấp gồ gờ khi tác động lực ma sát bánh xe đẩy.

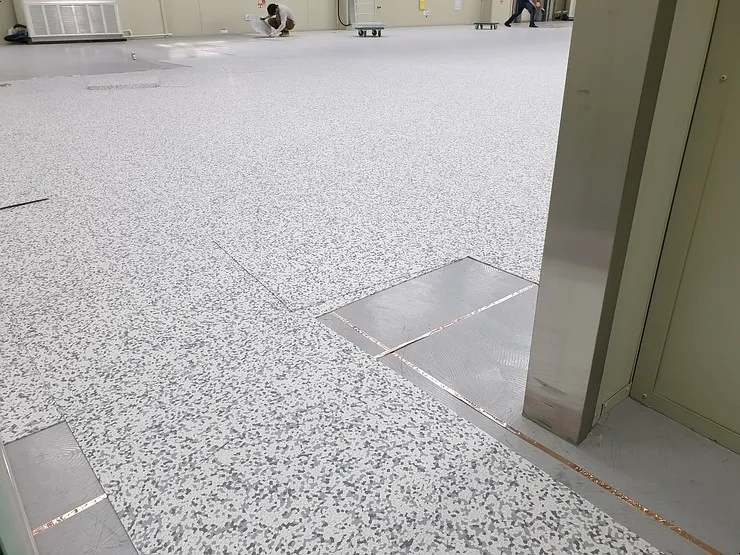

7. Vì sao nên chọn FDI Care làm đơn vị cung ứng và thi công sàn vinyl chống tĩnh điện?

FDI Care khẳng định vị thế đơn vị dẫn đầu thị trường nhờ năng lực phân phối độc quyền thương hiệu HORB – Tập đoàn tiên phong số 1 thế giới về kiểm soát tĩnh điện, sở hữu chuỗi cung ứng tối ưu giá từ 5% đến 15% và đội ngũ kỹ sư am hiểu chuẩn ngạch ANSI/ESD S20.20.

Những thế mạnh vượt trội chỉ có tại FDI Care:

7.1. Nhà phân phối độc quyền thương hiệu HORB tại Việt Nam

FDI Care tự hào là Nhà phân phối độc quyền tại Việt Nam sản phẩm Sàn Vinyl của thương hiệu HORB. HORB sở hữu nhà máy sản xuất lớn hàng đầu (Top tier) tại Trung Quốc và giữ thị phần nằm trong Top 3 tại Trung Quốc. Công ty mẹ là tập đoàn HORB (Shenzhen Horb Technology) – Đơn vị tiên phong số 1 về giải pháp kiểm soát tĩnh điện (ESD) và vật tư phòng sạch toàn diện.

7.2. Sản phẩm đáp ứng chuẩn khắt khe của các tập đoàn toàn cầu

HORB không chỉ làm sàn, HORB là tập đoàn chuyên về kiểm soát tĩnh điện toàn diện. Điều này đảm bảo dải thi công sàn vinyl chống tĩnh điện dùng phôi sàn của tập đoàn đáp ứng chuẩn khắt khe nhất của các nhà máy điện tử lớn (Samsung, Foxconn, Jabil, Sony, IBM đều là đối tác chiến lược của HORB). Sản phẩm được tin dùng tại hơn 50 quốc gia với dải văn phòng đại diện tại Đức, Mỹ, Ấn Độ, Thái Lan, Singapore...

7.3. Mạng lưới dẫn điện xuyên suốt giúp ESD ổn định vĩnh cửu

Sàn HORB kết hợp dải keo dẫn điện và đi lưới đồng chuẩn ngạch giúp tính năng ESD đạt chuẩn từ 10^6 Ohm đến 10^9 Ohm ổn định vĩnh viễn, không bị suy giảm theo thời gian. Sản phẩm phù hợp cho nhiều cấp độ phòng sạch từ ISO Class 10 đến Class 100.000, chịu tải trọng tốt, chống mài mòn, kháng hóa chất và đạt chứng chỉ thân thiện môi trường RoHS.

7.4. Đội ngũ kỹ sư chuyên sâu và chi phí tối ưu 5% - 15%

Đội ngũ kỹ sư FDI Care được đào tạo chuyên sâu, am hiểu tường tận các tiêu chuẩn quốc tế về phòng sạch và chống tĩnh điện (ANSI/ESD S20.20). Nhờ sở hữu chuỗi cung ứng khép kín trực tiếp từ tập đoàn HORB, FDI Care mang lại mức giá cực tốt, giúp chủ đầu tư tiết kiệm từ 5% đến 15% chi phí đầu tư ban đầu so với các thương hiệu sàn vinyl tương đương của Hàn Quốc hay Châu Âu (như LG, Gerflor...).

8. Đánh giá thực tế từ các giám đốc dự án M&E và kỹ sư tư vấn giám sát

Cộng đồng quản lý dự án công nghệ và kỹ sư tư vấn giám sát dành nhiều phản hồi 5 sao cho chất lượng dịch vụ của FDI Care:

Mr. Chun-Ho Park - Trưởng Ban Dự Án Nhà Máy Linh Kiện (KCN Quế Võ, Bắc Ninh):

"FDI Care thi công dán lưới đồng tiếp địa và trải dán sàn vinyl chống tĩnh điện HORB cho xưởng 12,000m² của chúng tôi rất chuyên nghiệp. Mạng lưới dải đồng đi chuẩn ô cờ, đo rà soát chỉ số điện trở bề mặt 10^6 - 10^8 Ohm đồng đều 100%. Hồ sơ CO/CQ đính kèm chính hãng đầy đủ, giá tốt hơn các bên 12%!" ⭐⭐⭐⭐⭐

Bà Nguyễn Minh Thu - Giám Đốc Hạ Tầng Tòa Nhà Công Nghệ (KCN High-Tech Hòa Lạc, Hà Nội):

"Đội ngũ kỹ sư FDI Care am hiểu tường tận chuẩn ANSI/ESD S20.20. Thao tác dán dải đồng và đấu nối tủ tiếp địa làm cực kỳ tỉ mỉ, màng sàn phẳng lỳ chịu tải trọng xe đẩy hàng rất tốt!" ⭐⭐⭐⭐⭐

9. Những câu hỏi thường gặp (FAQ) về kỹ thuật đi dải đồng tiếp địa cho sàn vinyl?

9.1. Trả lời ngắn gọn độ rộng tiêu chuẩn của dải đồng dán sàn vinyl chống tĩnh điện là bao nhiêu?

Độ rộng tiêu chuẩn từ 10mm đến 30mm, độ dày từ 0.03mm đến 0.1mm.

9.2. Bao nhiêu m² sàn vinyl chống tĩnh điện thì cần bố trí 1 điểm nối đất?

Tối thiểu 4 điểm nối đất cho mỗi 100m² sàn để đảm bảo mạch xả tiếp địa liên thông.

9.3. Sàn vinyl chống tĩnh điện HORB tại FDI Care có sẵn kho số lượng lớn không?

Sẵn kho Hà Nội và TP.HCM hàng chục nghìn m² đầy đủ dải mẫu mã giao hỏa tốc.

9.4. Mức chiết khấu đơn giá thi công sàn vinyl ESD tại FDI Care là bao nhiêu?

Mức chiết khấu cực kỳ ưu đãi từ 5% đến 15% cho các chủ đầu tư và nhà thầu.

9.5. Dải đồng dán dưới sàn vinyl có bị oxy hóa gỉ hỏng theo thời gian không?

Không bị oxy hóa, nhờ phôi đồng đỏ nguyên chất và được bọc kín bởi lớp keo dẫn điện.

9.6. Tại sao đơn giá thi công sàn HORB tại FDI Care lại tối ưu hơn các bên thương mại?

Nhờ lợi thế đại lý phân phối độc quyền trực tiếp từ tập đoàn HORB và áp dụng chiến lược SEO phẳng không tốn chi phí Ads.

9.7. Dán dải đồng ô cờ kích thước 600mm x 600mm có tốt hơn 2m x 2m không?

Kích thước 600mm x 600mm tản điện nhanh hơn, áp dụng cho các buồng sạch cấp độ cao.

9.8. FDI Care có hỗ trợ đo kiểm chỉ số điện trở hệ thống lưới đồng miễn phí không?

FDI Care hỗ trợ khảo sát và đo rà soát chỉ số ESD miễn phí 100% tại công trình.

9.9. Sản phẩm mua tại FDI Care có cấp đầy đủ hóa đơn VAT và CO/CQ không?

Cung cấp trọn bộ hóa đơn VAT, chứng nhận xuất xứ CO và chất lượng CQ chính hãng HORB.

9.10. Thời gian bảo hành tính năng chống tĩnh điện của hệ thống sàn HORB là bao lâu?

Bảo hành chính hãng tính năng ESD vĩnh cửu theo tuổi thọ phôi sàn.
