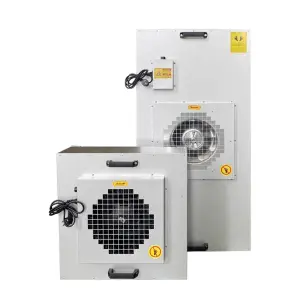

FFU Fan Filter Unit

FFU (Fan Filter Unit) là thiết bị lọc khí tuần hoàn độc lập được gắn trực tiếp lên trần phòng sạch, đóng vai trò hút không khí tươi và đẩy luồng khí sạch vô trùng xuống không gian làm việc.

Cấu tạo cơ khí của một module FFU hoàn chỉnh bao gồm 5 bộ phận sinh tử: Vỏ hộp Housing, khối động cơ quạt, màng lọc tinh HEPA/ULPA, mặt nạ khuếch tán và bo mạch điều khiển trung tâm. Sự kết hợp đồng bộ này giúp FFU thực hiện xuất sắc 4 chức năng cốt lõi: Cấp khí sạch tuyệt đối, duy trì áp suất dương cản bụi, tạo dòng khí thẳng và hỗ trợ nâng cấp phòng đạt chuẩn ISO Class 1 - 8.

Quy trình thi công lắp đặt FFU chuẩn ISO bao gồm 7 bước kỹ thuật, từ khâu rà soát mặt bằng hệ khung T-Grid, gia cố gioăng làm kín chống rò rỉ cho đến bước chạy thử nghiệm PAO/DOP Test. Việc thi công chuẩn ngạch không chỉ đảm bảo độ kín khít tuyệt đối mà còn tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống lọc tĩnh điện.

Đặc biệt, lựa chọn đồng hành cùng FDI Care chính là quyết định chiến lược của các chủ đầu tư và nhà thầu M&E. Bằng chiến lược "Tự làm SEO" đưa website lên Top Google tự nhiên, chúng tôi triệt tiêu 100% ngân sách quảng cáo, tự hào cung cấp các dòng FFU nói riêng và thiết bị phòng sạch nói chung chính hãng với mức giá tận gốc (rẻ hơn từ 5% đến 15%) trực tiếp từ 2 tổng kho 10.000m² tại Bắc Giang.

1. Cấu tạo cơ khí tích hợp của thiết bị FFU Fan Filter Unit bao gồm những bộ phận nào?

Một module FFU hoàn chỉnh được cấu thành từ 5 bộ phận chính: Vỏ hộp Housing, Khối động cơ quạt, Màng lọc tinh HEPA/ULPA, Mặt nạ khuếch tán không khí và Bộ điều khiển trung tâm.

Theo Institute of Environmental Sciences and Technology (IEST-RP-CC002: Unidirectional Flow Clean Air Devices) & European Committee for Standardization (EN 1822: High efficiency air filters), thiết bị ffu fan filter unit được thiết kế như một module cấp khí tuần hoàn độc lập, tạo nên áp suất tĩnh ổn định phía trên màng lọc để xả dòng khí vô trùng đều đặn xuống khu vực thao tác.

1.1. Vỏ hộp FFU đóng vai trò định hình cấu trúc và tạo áp suất tĩnh ra sao?

Vỏ hộp là bộ phận khung đỡ bao bọc toàn bộ khối động cơ và màng lọc bên trong, được chế tạo từ các chất liệu như thép mạ kẽm Galfan, Inox 304 bóng vô trùng hoặc hợp kim nhôm siêu nhẹ. Bộ phận này giữ nhiệm vụ bảo vệ linh kiện khỏi va đập cơ học, đồng thời đóng vai trò là khoang tích áp (Plenum Box) giúp biến đổi luồng gió xoáy từ quạt thành dải áp suất tĩnh đồng đều trước khi nén qua màng lọc. Quý khách tra cứu thêm bài viết phân biệt vỏ FFU tại https://fdicare.vn/san-pham/phan-biet-vo-ffu-chat-lieu-inox-304-thep-son-tinh-dien-va-hop-kim-nhom-galfan.html.

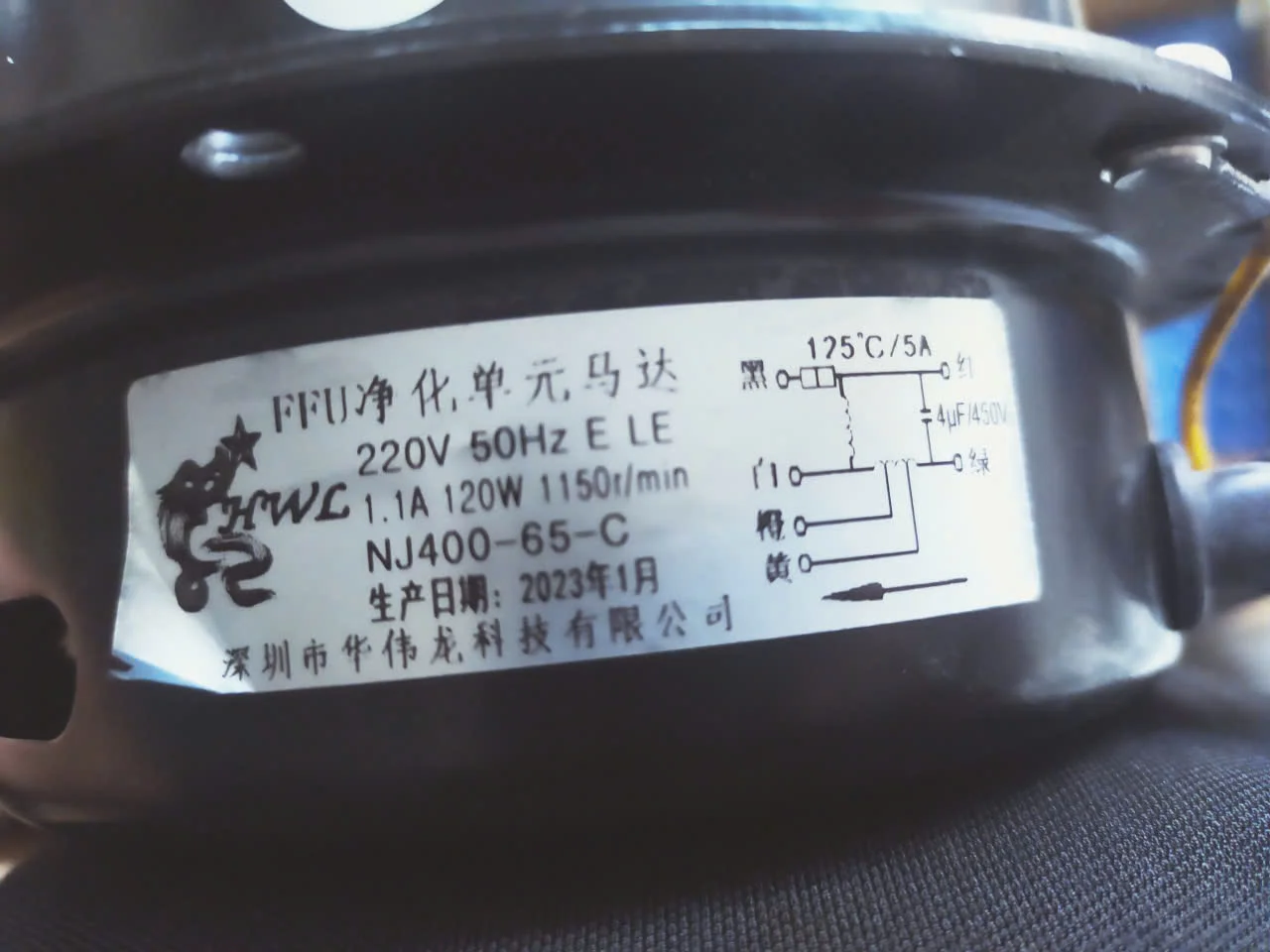

1.2. Khối động cơ quạt (Fan/Motor) tạo lực hút không khí hoạt động theo nguyên lý nào?

Động cơ quạt là bộ phận trung tâm hút không khí từ tầng kỹ thuật (Plenum Ceiling) hoặc từ môi trường bên ngoài để nén qua hệ thống lọc. Các dòng thiết bị ffu hiện đại ưu tiên ứng dụng động cơ biến tần EC (Electronically Commutated) không chổi than tiết kiệm điện năng tới 40%, vận hành siêu êm và tỏa nhiệt cực thấp hơn so với động cơ AC truyền thống. Quý khách có thể xem thêm bài viết cấu tạo FFU tiêu chuẩn tại https://fdicare.vn/tin-tuc/cau-tao-ffu-tieu-chuan.html.

1.3. Màng lọc tinh HEPA/ULPA thu giữ vi bụi đạt hiệu suất lọc cao đến đâu?

Màng lọc tinh đặt ở mặt đáy khối ffu giữ vai trò cản giữ bụi mịn và vi sinh vật. Tùy theo phân cấp phòng sạch, FFU được trang bị màng lọc HEPA H13/H14 (loại bỏ 99.97% - 99.995% hạt bụi lớn hơn hoặc bằng 0.3 micrometer) hoặc màng ULPA U15 - U17 (loại bỏ 99.9995% hạt bụi lớn hơn hoặc bằng 0.12 micrometer). Lớp màng giấy lọc sợi thủy tinh này được niêm phong kín khít bằng keo Polyurethane hoặc đệm Gel Seal chống rò rỉ khí 100%.

1.4. Mặt nạ khuếch tán phân bổ dòng khí tầng đồng đều như thế nào?

Mặt nạ khuếch tán là tấm lưới chắn bảo vệ làm từ Inox đục lỗ hoặc nhôm sơn tĩnh điện lắp dưới mặt đáy màng lọc. Ngoài nhiệm vụ bảo vệ giấy lọc khỏi tác động vật lý, tấm lưới này được thiết kế khí động học để xé nhỏ luồng gió xả, giúp dải không khí sạch đi xuống phòng phân bổ đồng nhất theo dạng dòng chảy tầng một chiều (Laminar Flow).

1.5. Bộ điều khiển giám sát và tùy chỉnh vận tốc gió thông minh ra sao?

Bộ điều khiển là trung tâm quản lý tốc độ quạt, cho phép kỹ thuật viên tùy chỉnh lưu lượng gió từ 3 cấp độ cơ bản đến điều khiển vô cấp 0 - 100%. Đối với các hệ thống quạt ffu hiện đại, bo mạch hỗ trợ kết nối chuẩn giao tiếp RS485/Modbus, cho phép đồng bộ hàng trăm module FFU về máy tính trung tâm BMS để giám sát và cảnh báo lỗi tự động.

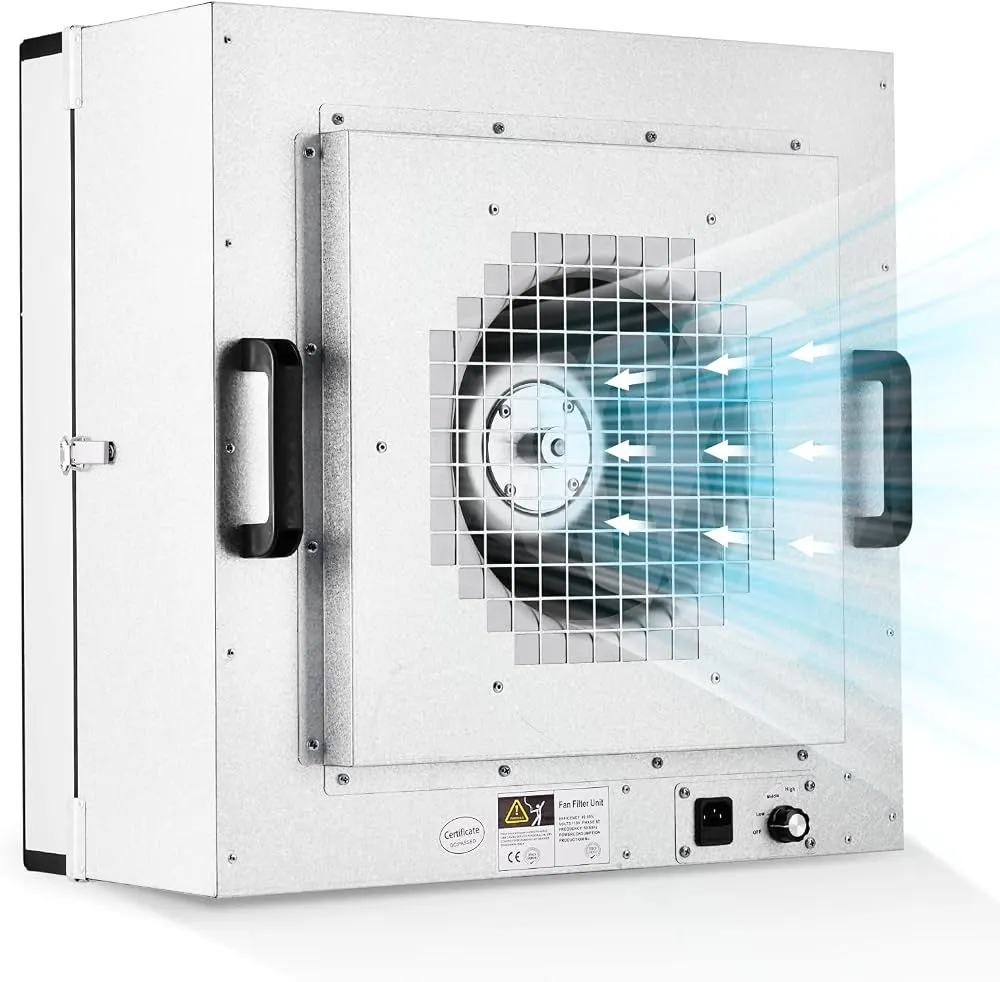

2. Những chức năng cốt lõi nào giúp FFU Fan Filter Unit duy trì môi trường phòng sạch vô trùng?

FFU đảm nhận 4 chức năng sinh tử: Cấp khí sạch vô trùng, Duy trì áp suất dương chống bụi tràn, Tạo dòng khí một chiều Laminar Flow và Hỗ trợ phòng đạt cấp độ sạch ISO 5 đến ISO 8.

2.1. Khả năng cấp không khí sạch vô trùng tuyệt đối giúp triệt tiêu vi sinh vật ra sao?

Thiết bị ffu fan filter unit liên tục lọc hút và giữ lại toàn bộ vi bụi mịn, bào tử nấm mốc và vi khuẩn lơ lửng trước khi xả không khí sạch vào không gian thao tác. Nhờ hiệu suất lọc vượt trội của màng HEPA/ULPA, không khí sau khi đi qua FFU đạt trạng thái vô trùng tuyệt đối, bảo vệ sự an toàn cho các lô thuốc tiêm và các vi mạch điện tử đắt giá.

2.2. Chức năng duy trì áp suất dương cản trở tạp chất xâm nhập từ bên ngoài hoạt động thế nào?

Bằng cách liên tục bơm dòng khí sạch vào phòng với lưu lượng lớn hơn lượng khí thoát ra, ffu phòng sạch thiết lập trạng thái áp suất dương chênh lệch từ 10 Pa đến 25 Pa so với hành lang bên ngoài. Áp suất dương này tạo nên bức tường khí tự nhiên, đẩy luồng khí sạch ra ngoài và cản trở không khí bẩn tràn ngược vào phòng mỗi khi kỹ thuật viên mở cửa di chuyển.

2.3. Cơ chế tạo dòng khí một chiều cuốn trôi vi bụi phát sinh như thế nào?

FFU đẩy không khí đi xuống theo phương thẳng đứng song song với vận tốc chuẩn ngạch duy trì ở mức 0.45 m/s ± 20% (dải 0.36 m/s đến 0.54 m/s). Dòng khí tầng một chiều không tạo vùng xoáy xáo trộn, đóng vai trò như một chổi khí quét trôi tức thì mọi hạt bụi phát sinh từ con người và máy móc ra ngoài qua rãnh xả đáy sàn.

2.4. Vai trò hỗ trợ nâng cấp phòng đạt dải tiêu chuẩn từ ISO 5 đến ISO 8 thể hiện ra sao?

Nhờ tính năng điều chỉnh tốc độ gió và khả năng ghép nối linh hoạt trên khung trần T-Grid, số lượng FFU bố trí sẽ quyết định trực tiếp tới số lần trao đổi khí (ACH). Việc gia tăng mật độ phủ FFU từ 10% lên 100% giúp phòng sạch hỏa tốc nâng cấp từ tiêu chuẩn ISO Class 8 (Class 100,000) lên ISO Class 5 (Class 100) hoặc thậm chí ISO Class 1. Quý khách tra cứu thêm bài viết tính toán số lượng FFU cần thiết tại https://fdicare.vn/san-pham/cach-tinh-toan-so-luong-ffu-can-thiet-cho-phong-sach.html.

3. Thiết bị FFU Fan Filter Unit được ứng dụng thực chiến trong những ngành công nghiệp nào?

FFU là thiết bị bắt buộc trong nhà máy bán dẫn điện tử, dây chuyền sản xuất dược phẩm cGMP và các phòng thí nghiệm sinh học nuôi cấy mô.

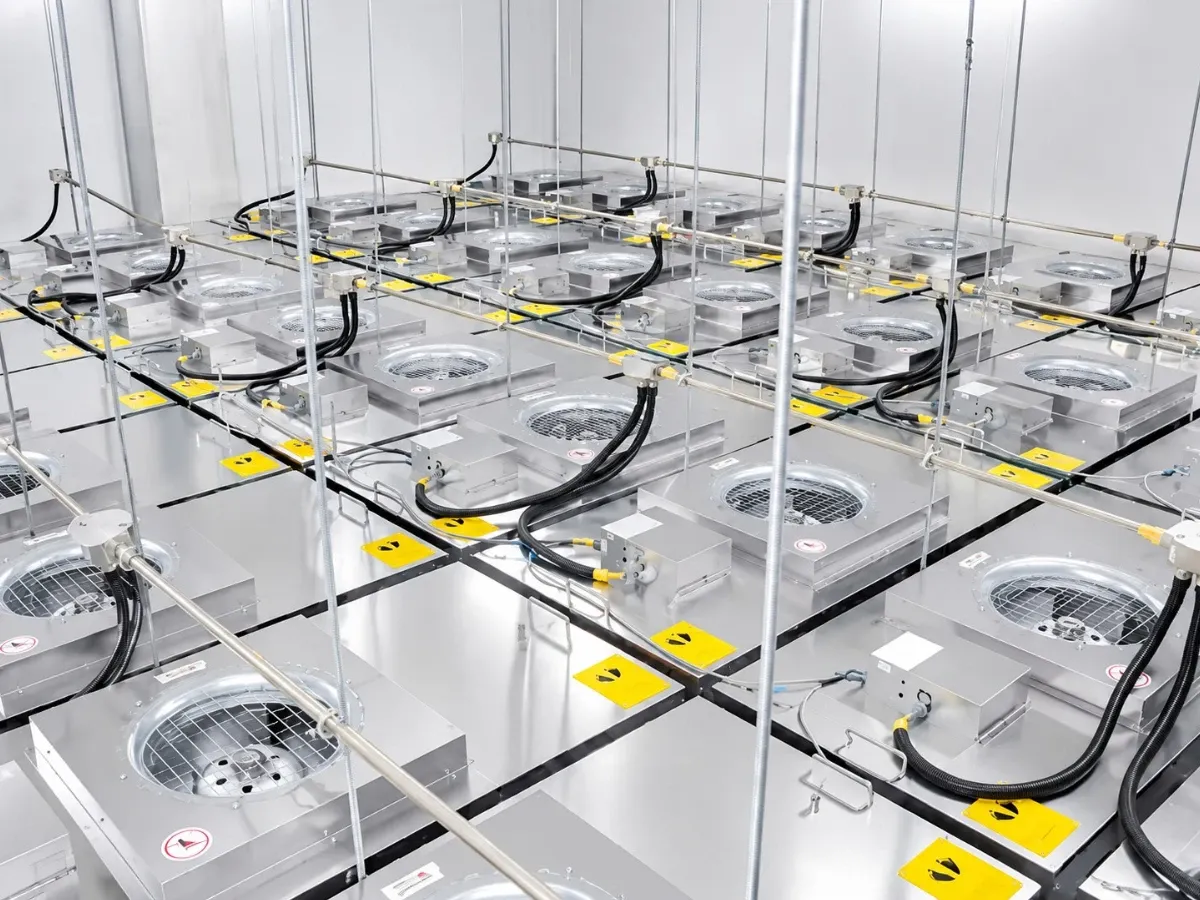

3.1. Ứng dụng FFU trong nhà máy sản xuất linh kiện điện tử và bán dẫn (ISO Class 1 - Class 5)?

Trong công đoạn quang khắc chip bán dẫn, mài cắt Wafer và lắp ráp bo mạch in SMT, FFU được phủ kín trần với mật độ từ 50% đến 100%. Luồng khí sạch từ FFU triệt tiêu hoàn toàn vi bụi kích thước nanomet, cản trở hiện tượng chập cháy vi mạch và nâng cao tỷ lệ sản phẩm đầu ra đạt chuẩn. Quý khách tra cứu bài viết ứng dụng FFU ngành bán dẫn tại https://fdicare.vn/san-pham/ung-dung-ffu-trong-nha-may-san-xuat-linh-kien-dien-tu-va-ban-dan.html.

3.2. Ứng dụng FFU trong nhà máy dược phẩm đạt tiêu chuẩn EU-GMP và WHO-GMP?

FFU vỏ Inox 304 kết hợp màng HEPA H14 được lắp đặt tập trung tại các khu vực pha chế vô trùng, chiết rót thuốc tiêm Grade A và Grade B. Thiết bị giúp nhà máy khống chế mật độ vi sinh vật lơ lửng, đáp ứng trọn vẹn dải tiêu chuẩn EU-GMP / WHO-GMP và phục vụ công tác thẩm định hồ sơ DQ-IQ-OQ-PQ. Quý khách tra cứu bài viết tiêu chuẩn chọn FFU cho nhà máy dược tại https://fdicare.vn/san-pham/tieu-chuan-chon-ffu-cho-nha-may-duoc-pham.html.

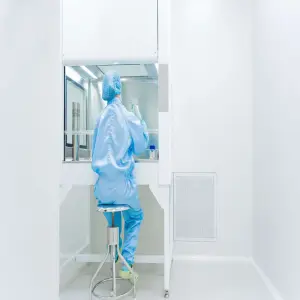

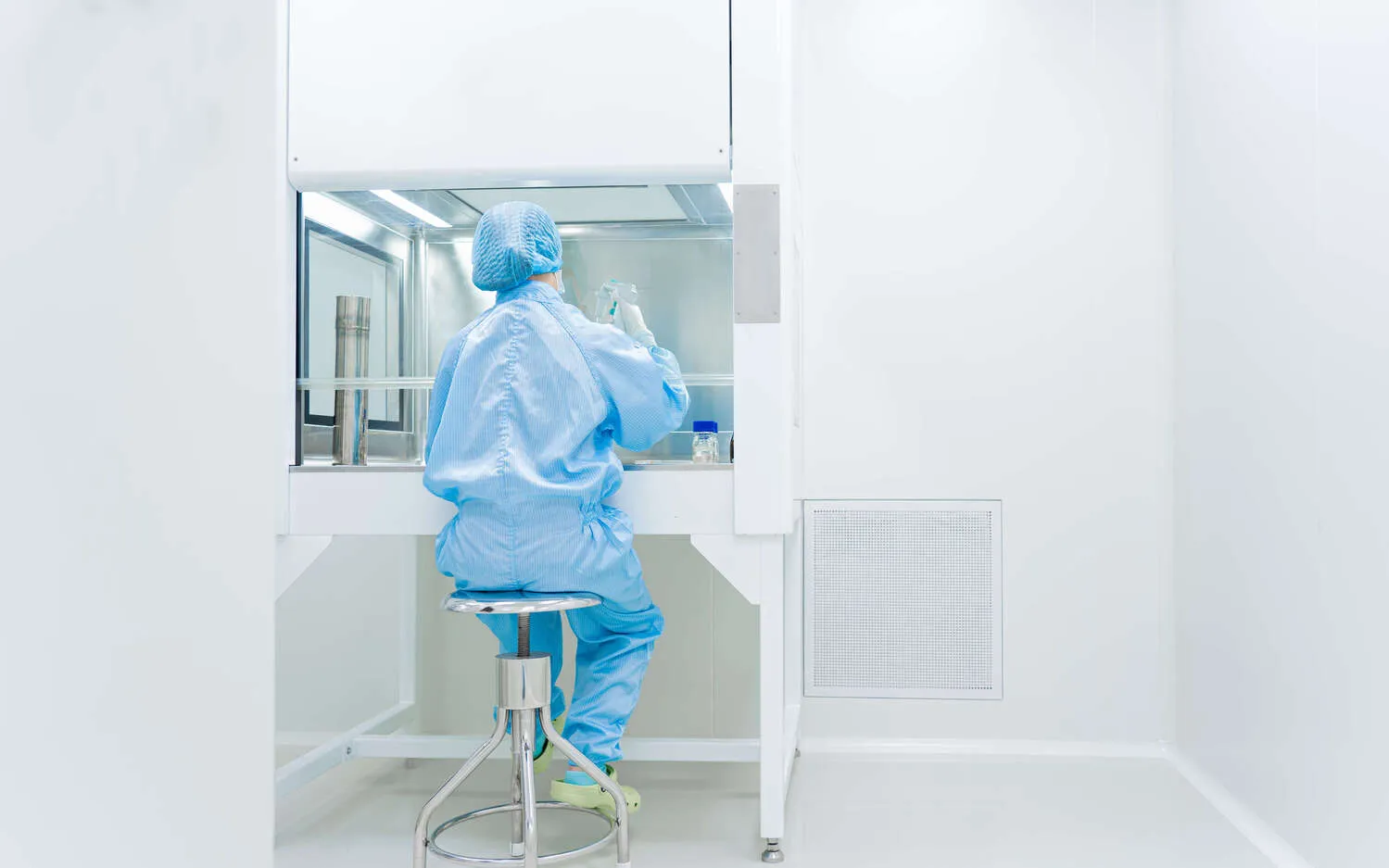

3.3. Ứng dụng FFU trong phòng lab nuôi cấy mô và phòng thí nghiệm sinh học?

Tại các viện nghiên cứu gen, trung tâm nhân giống cây trồng và phòng lab PCR, FFU được tích hợp trên hệ trần hoặc trong các buồng cấy vô trùng Clean Booth. Dòng khí sạch một chiều giúp bảo vệ các đĩa petri cấy mô khỏi sự tấn công của bào tử nấm mốc và vi khuẩn, bảo vệ tính toàn vẹn cho kết quả nghiên cứu. Quý khách tra cứu bài viết tại sao phòng lab cấy mô bắt buộc dùng FFU tại https://fdicare.vn/san-pham/tai-sao-cac-phong-lab-nuoi-cay-mo-va-phong-thi-nghiem-sinh-hoc-bat-buoc-phai-dung-ffu.html.

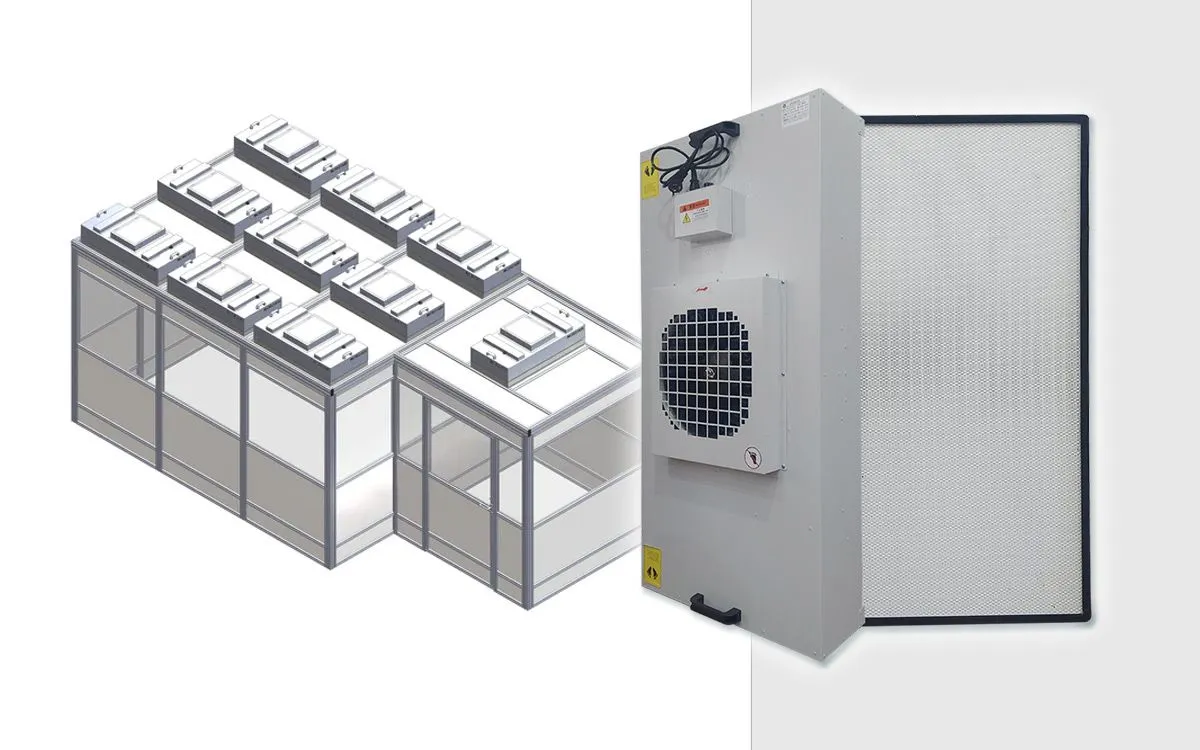

4. Quy trình 7 bước lắp đặt thiết bị FFU Fan Filter Unit trên trần phòng sạch chuẩn kỹ thuật ISO?

Quy trình lắp đặt chuẩn ngạch gồm 7 bước: Kiểm tra mặt bằng trần -> Vận chuyển FFU -> Tháo màng lọc -> Gắn FFU lên trần -> Đấu nối nguồn điện -> Lắp màng HEPA -> Chạy thử đo kiểm rò rỉ.

Toàn bộ quy trình thi công lắp đặt ffu fan filter unit bắt buộc phải tuân thủ nghiêm ngặt theo các bước thao tác sau:

4.1. Bước 1: Kiểm tra mặt bằng bê tông và dải khung trần T-Bar

Kỹ thuật viên tiến hành đo đạc, rà soát lại kích thước các ô trền khung xương T-Grid (phổ biến là 615mm x 1225mm hoặc 1225mm x 1225mm). Đảm bảo hệ thống khung treo chịu lực được tăng cường ty treo cố định đanh chắc, căn chỉnh mặt phẳng tuyệt đối và không bị vặn xoắn gồ gờ.

4.2. Bước 2: Vận chuyển cẩn thận thiết bị FFU đến vị trí thi công

Vận chuyển phôi thiết bị ffu và màng lọc HEPA bằng xe nâng chuyên dụng hoặc khiêng tay nhẹ nhàng. Tuyệt đối cản trở việc va đập mạnh làm móp méo vỏ hộp Housing kim loại hoặc làm rách vỡ dải giấy lọc sợi thủy tinh siêu vi bên trong màng HEPA.

4.3. Bước 3: Tháo dỡ mặt nạ khuếch tán và màng lọc HEPA

Tùy thuộc vào thiết kế lắp đặt từ trên trần xuống hay từ dưới phòng lên, kỹ thuật viên tháo dời màng lọc HEPA và tấm mặt nạ tản gió ra khỏi thân vỏ FFU để giảm trọng lượng, giúp công tác đưa khối vỏ hộp lên khung trần diễn ra hỏa tốc và an toàn.

4.4. Bước 4: Gắn vỏ FFU vào khung trần và gia cố điểm làm kín khí

Đặt khối vỏ hộp FFU vào đúng vị trí ô trần T-Grid. Sử dụng dải gioăng cao su xốp EVA mềm, màng đệm Gel Seal hoặc bơm keo Silicon trung tính phòng sạch xung quanh viền mép tiếp giáp giữa vỏ FFU và thanh khung trần để triệt tiêu hoàn toàn khe hở, chống rò rỉ khí chưa qua lọc.

4.5. Bước 5: Đấu nối hệ thống dây nguồn điện và cáp điều khiển

Kết nối dây nguồn điện (thường là 220V/50Hz hoặc 380V) vào hộp đấu nối kín nước trên thân quạt theo đúng sơ đồ mạch điện. Đấu nối các đường dây cáp tín hiệu điều khiển RS485/Modbus về tủ điện trung tâm hoặc bo mạch điều khiển nhóm nếu có yêu cầu đồng bộ BMS.

4.6. Bước 6: Lắp màng lọc HEPA/ULPA và mặt nạ bảo vệ khuếch tán

Đặt phôi màng lọc HEPA vào khung vỏ theo đúng chiều mũi tên chỉ hướng luồng khí xả (Air Flow Arrow). Siết đều các chốt khóa gạt niêm phong ở 4 góc để chân màng lọc ép chặt vào gioăng đệm. Sau đó lắp tấm mặt nạ khuếch tán bảo vệ phía dưới và lau sạch bụi bẩn bề mặt.

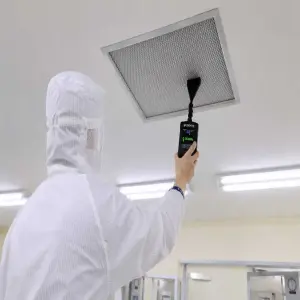

4.7. Bước 7: Chạy thử thiết bị, đo vận tốc gió và kiểm tra rò rỉ (PAO Test)

Cấp nguồn điện chạy thử thiết bị ffu fan filter unit, rà soát độ ồn vận hành (đạt chuẩn từ 45 dB đến 65 dB). Sử dụng máy đo anemometer kiểm tra vận tốc gió đầu ra (đạt chuẩn ~0.45 m/s) và tiến hành xịt test rò rỉ màng lọc bằng phương pháp PAO/DOP Leak Test theo chuẩn ISO 14644-3 trước khi dán tem nghiệm thu. Quý khách tra cứu bài viết hướng dẫn thi công lắp đặt FFU trần phòng sạch tại https://fdicare.vn/tin-tuc/huong-dan-thi-cong-va-lap-dat-ffu-tran-phong-sach.html.

5. Bảng tổng hợp quy cách thông số kỹ thuật tiêu chuẩn của thiết bị FFU Fan Filter Unit

Sự chuẩn xác trong khâu lựa chọn thông số giúp tối ưu hóa hiệu suất vận hành cho hạ tầng phòng sạch.

Bảng đối chiếu thông số kỹ thuật FFU tiêu chuẩn:

Quý khách tra cứu thêm bài viết phân biệt FFU chính hãng và FFU giá rẻ tại https://fdicare.vn/tin-tuc/ffu-chinh-hang-vs-ffu-gia-re-trung-quoc-su-khac-biet-ve-chat-luong-bao-hanh-va-tuoi-tho.html và bài viết cách đọc lỗi quạt FFU tại https://fdicare.vn/tin-tuc/cach-doc-loi-va-xu-ly-su-co-quat-ffu.html.

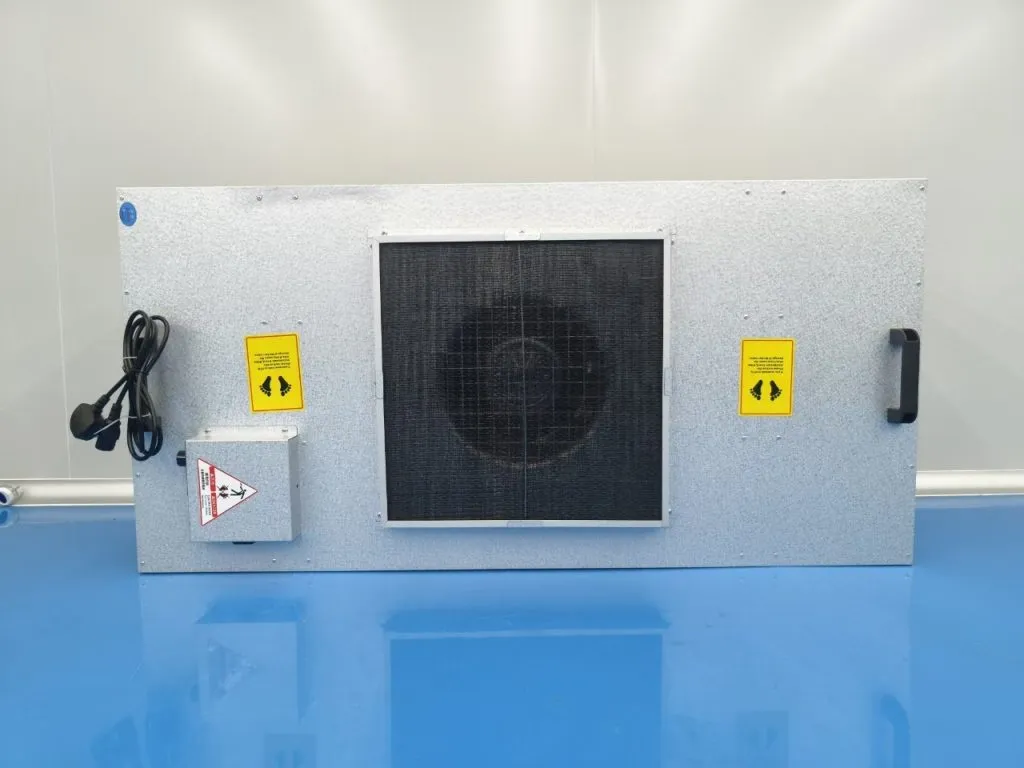

6. Lý do tại sao chọn FDI Care làm nhà cung cấp thiết bị FFU Fan Filter Unit uy tín?

FDI Care khẳng định vị thế đơn vị dẫn đầu thị trường nhờ sở hữu 2 tổng kho 10,000m² tại Bắc Giang, tự chủ sản xuất từ công ty mẹ tại Hồ Nam và mức giá tối ưu rẻ hơn thị trường từ 5% đến 15%.

Những thế mạnh vượt trội chỉ có tại FDI Care:

6.1. Hệ thống 2 tổng kho hàng sẵn có 10,000m² tại Bắc Giang

FDI Care sở hữu 2 tổng kho hàng quy mô lớn tại tỉnh Bắc Giang với tổng diện tích lên tới 10,000m². Khả năng lưu trữ sẵn hàng nghìn phôi thiết bị ffu fan filter unit, màng HEPA H13/H14, Air Shower, Pass Box, AHU và Cửa thép phòng sạch giúp đáp ứng hỏa tốc nhu cầu mua hàng, thay thế của các nhà thầu M&E trên toàn quốc mà không cần chờ đợi nhập khẩu lâu.

6.2. Sản phẩm thuộc công ty mẹ tại Hồ Nam (Trung Quốc) với độ hoàn thiện vượt trội

Tất cả các dòng thiết bị FFU, AHU, Air Shower, Pass Box do FDI Care phân phối đều thuộc quyền sở hữu sản xuất trực tiếp từ Công ty Mẹ tại Hồ Nam (Trung Quốc). Mọi công đoạn đập dập vỏ kim loại, đúc động cơ EC hay chiết keo niêm phong màng HEPA đều đạt độ hoàn thiện sắc nét, hình thức thẩm mỹ cao và đáp ứng trọn vẹn dải tiêu chuẩn ISO 14644.

6.3. Mức giá cạnh tranh tối ưu rẻ hơn từ 5% đến 15% nhờ chiến lược SEO phẳng

Nhờ lợi thế tự chủ sản xuất từ nhà máy công ty mẹ và áp dụng chiến lược SEO phẳng để lên top Google tự nhiên thay vì chi trả chi phí quảng cáo tốn kém, FDI Care mang lại bảng báo giá thiết bị ffu fan filter unit cực kỳ hấp dẫn, rẻ hơn từ 5% đến 15% so với tất cả các đơn vị thương mại khác trên thị trường.

7. Đánh giá thực tế từ các giám đốc dự án M&E và kỹ sư phòng sạch

Cộng đồng kỹ sư M&E và quản lý hạ tầng phòng sạch tại các tập đoàn đa quốc gia dành nhiều đánh giá 5 sao cho sản phẩm FFU của FDI Care:

Mr. Seung-Woo Park - Giám Đốc Kỹ Thuật Dự Án Điện Tử (KCN Yên Bình, Thái Nguyên):

"Chúng tôi đã hợp tác với FDI Care lắp đặt hơn 500 bộ FFU Fan Filter Unit động cơ EC vỏ Inox 304 cho dải phòng sạch bán dẫn. Thiết bị vận hành cực kỳ êm ái, đo lưu lượng gió và PAO Test đạt chuẩn 100%. Kho Bắc Giang giao hàng hỏa tốc, chứng chỉ CO/CQ chính hãng đầy đủ, giá tốt hơn các bên 12%!" ⭐⭐⭐⭐⭐

Bà Trần Ngọc Bảo Trâm - Trưởng Ban Mua Hàng Hạ Tầng Dược Phẩm (KCN Quế Võ, Bắc Ninh):

"FDI Care hỗ trợ kỹ thuật rất tận tình. Hộp quạt FFU đanh chắc, màng HEPA H14 xả khí vô trùng chuẩn cGMP tuyệt đối. Đơn giá rẻ hơn thị trường từ 5% đến 15% nhờ trực tiếp từ nhà máy công ty mẹ Hồ Nam!" ⭐⭐⭐⭐⭐

8. Những câu hỏi thường gặp (FAQ) về thiết bị FFU Fan Filter Unit?

8.1. Trả lời ngắn gọn FFU Fan Filter Unit khác gì so với hệ thống điều hòa AHU truyền thống?

FFU là thiết bị lọc phân tán lắp tại trần, trong khi AHU là hệ thống xử lý không khí trung tâm cồng kềnh.

8.2. Nên chọn FFU động cơ EC hay động cơ AC cho nhà máy công nghiệp?

Nên ưu tiên chọn động cơ EC để tiết kiệm 40% điện năng, vận hành êm và dễ tích hợp mạng BMS.

8.3. Kho hàng FDI Care tại Bắc Giang có sẵn FFU Fan Filter Unit giao hỏa tốc không?

Sẵn kho Bắc Giang 10,000m² hàng nghìn bộ FFU đầy đủ quy cách kích thước giao hỏa tốc.

8.4. Mức chiết khấu đơn giá FFU khi đặt mua số lượng lớn cho dự án là bao nhiêu?

Mức chiết khấu cực kỳ ưu đãi từ 5% đến 15% cho các nhà thầu M&E và chủ đầu tư.

8.5. Thời gian bảo hành thiết bị FFU Fan Filter Unit tại FDI Care là bao lâu?

Bảo hành chính hãng từ 12 đến 24 tháng cho toàn bộ các thiết bị và động cơ.

8.6. Tại sao đơn giá FFU tại FDI Care lại tối ưu hơn các bên thương mại khác?

Nhờ lợi thế tự chủ sản xuất từ công ty mẹ Hồ Nam và áp dụng chiến lược SEO phẳng không tốn chi phí Ads.

8.7. Độ ồn tiêu chuẩn của thiết bị FFU khi vận hành là bao nhiêu dB?

Độ ồn tiêu chuẩn duy trì trong dải từ 48 dB đến 58 dB (đảm bảo không gian yên tĩnh).

8.8. FDI Care có hỗ trợ khảo sát và tư vấn tính toán số lượng FFU miễn phí không?

FDI Care hỗ trợ khảo sát và tính toán số lượng FFU miễn phí 100% tại công trình.

8.9. Sản phẩm FFU mua tại FDI Care có cấp đầy đủ hóa đơn VAT và CO/CQ không?

Cung cấp trọn bộ hóa đơn VAT, chứng nhận xuất xứ CO và chất lượng CQ chính hãng.

8.10. Tần suất bảo dưỡng xịt rửa màng lọc thô Pre-filter của FFU là bao lâu?

Định kỳ xịt rửa hoặc hút bụi từ 2 đến 4 tuần/lần để cản trở nghẹt màng HEPA.
