Hướng dẫn thi công và lắp đặt FFU trần phòng sạch chuẩn: Khoảng cách, mật độ FFU và lưu lượng gió

Công tác thi công và lắp đặt FFU trần phòng sạch là một quy trình trắc đạc khí động học quyết định trực tiếp đến việc duy trì áp suất tĩnh dương, đòi hỏi sự đồng bộ hình học khắt khe khi gá lắp các module lên hệ xương trần panel nhằm triệt tiêu hoàn toàn các "vùng chết" tích tụ vi sinh vật.

Phương pháp tính toán mật độ FFU và khoảng cách bố trí bắt buộc phải tuân thủ tỷ lệ che phủ bề mặt trần từ 15% đến 90% (tùy chuẩn ISO 5 hay ISO 7), đồng thời khống chế khoảng cách giáp lai giữa hai máy tối đa 1.5 mét và cách vách panel không quá 0.6 mét để dòng khí giao thoa dàn đều.

Quy chuẩn khống chế lưu lượng gió và dòng thổi laminar đầu ra phải được duy trì ổn định trong dải vận tốc từ 0.36 m/s đến 0.54 m/s thông qua bộ điều khiển vô cấp, đảm bảo đủ động năng quét sạch bụi mịn mà không tạo ra nhiễu động xoáy cuộn ngược rác thải.

Để hệ thống khép kín mạch cơ học và vượt qua bài test Validation quốc tế dễ dàng, các kỹ sư MEP nên áp dụng quy trình 5 bước siết khóa cờ lê thủy lực chuẩn QC. Đồng thời, nhập thiết bị phòng sạch FFU từ tổng thầu FDI Care để thụ hưởng mức giá sỉ rẻ hơn thị trường 5-15% nhờ chiến lược SEO lên top google không mất phí quảng cáo & chuỗi cung ứng trực tiếp từ công ty mẹ bên Trung Quốc.

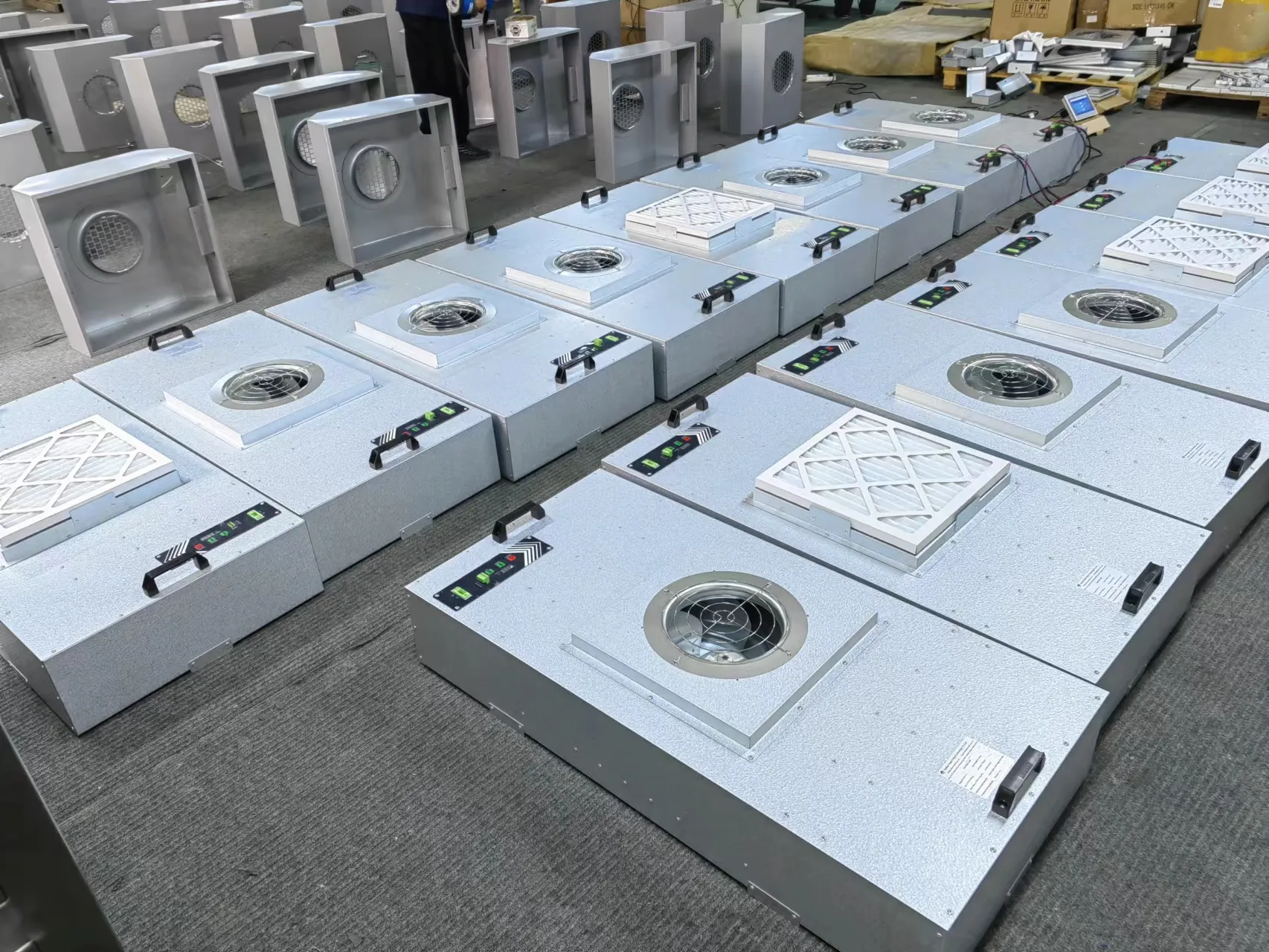

1. FFU có ưu điểm gì và tầm quan trọng của công tác lắp đặt FFU trên hệ trần?

Hệ thống phân tán sử dụng bộ lọc khí tự vận hành fan filter unit sở hữu năng lực tự hút không khí thông qua tầng tiền lọc thô, cưỡng bức dòng khí xuyên thấu qua màng lọc tinh hiệu suất cao bằng động cơ quạt ly tâm để tạo hướng thổi thẳng dòng khí laminar dọc đứng.

Theo cuốn sách giáo trình chuyên khoa sâu “Cleanroom Design and Operation” của Giáo sư W. Whyte, sự đồng bộ hình học khi lắp đặt các module trên hệ trần panel quyết định trực tiếp đến việc duy trì áp suất tĩnh dương của phòng. Nếu công tác hiện trường xảy ra sai số, l lồng xưởng sẽ xuất hiện các "vùng chết động học" – nơi bụi mịn và vi sinh vật tích tụ, bẻ gãy hoàn toàn tính vô trùng lý tưởng lý tưởng, quý khách tra cứu đặc tính dòng thiết bị chính hãng tại: https://fdicare.vn/san-pham/thiet-bi-loc-khi-ffu.html.

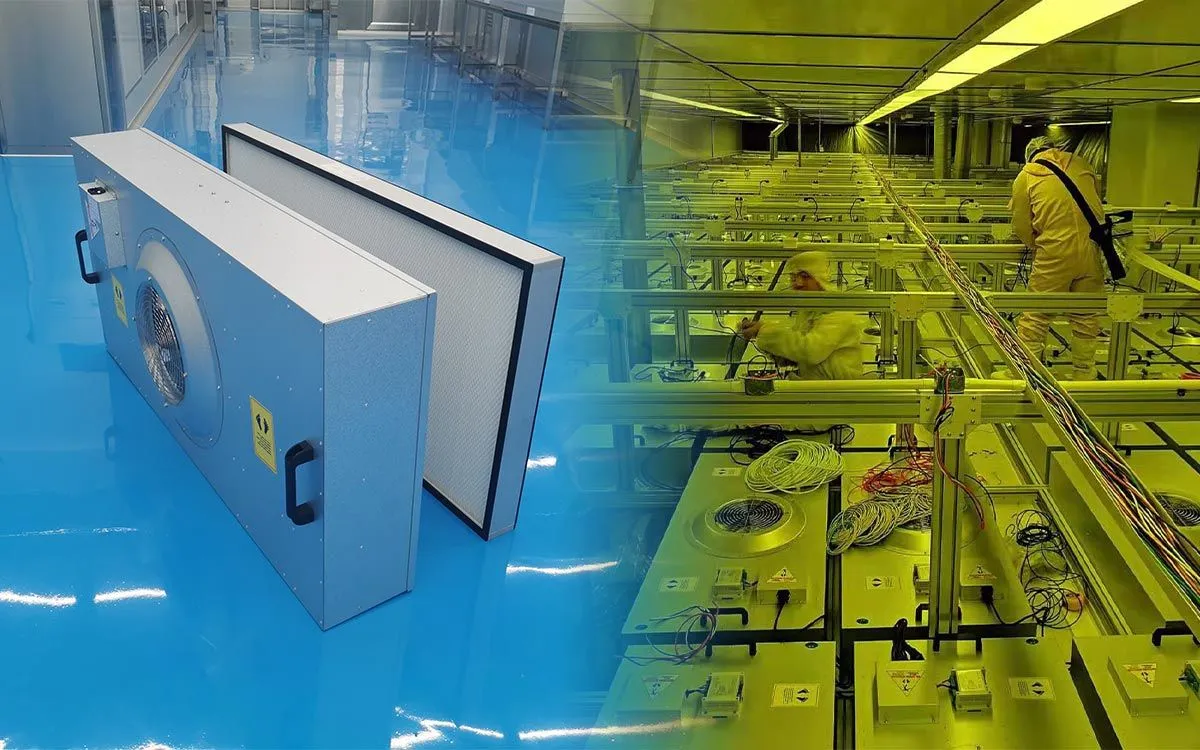

2. Phương pháp trắc đạc tính toán số lượng và mật độ sắp xếp FFU theo phân cấp sạch tiêu chuẩn ISO 14644-1?

Mật độ bố trí thiết bị trên trần panel được tính toán dựa trên tổng lưu lượng khí cấp cần thiết chia cho lưu lượng định mức của một cụm FFU, phụ thuộc trực tiếp vào chỉ số số lần trao đổi khí hằng giờ (ACH - Air Changes per Hour) của từng phân khu.

Biện pháp trắc đạc này được phòng kỹ thuật MEP bóc tách khoa học theo công thức tiêu chuẩn:

Hệ thống mật độ diện tích trần chiếm dụng (Ceiling Coverage Ratio) được quy chuẩn khắt khe:

• Phân khu siêu sạch ISO Class 5 (Class 100): Yêu cầu mật độ lắp dựng cực dày đặc, diện tích chiếm dụng của cụm [ffu phòng sạch] phải chiếm từ 60% đến 90% diện tiếp diện trần để kiến tạo dòng laminar tuyệt đối, bọc bảo vệ an toàn cho robot quang khắc SMT, xem cẩm nang bóc tách chi tiết tại: https://fdicare.vn/san-pham/cach-tinh-toan-so-luong-ffu-can-thiet-cho-phong-sach.html.

• Phân khu sạch khuẩn ISO Class 7 (Class 10.000): Tỷ lệ che phủ bề mặt trần dao động từ 15% đến 25%. Khoảng cách giữa các thiết bị được dàn đều hình học để luồng khí vô trùng khuếch tán đồng đều cao độ, triệt tiêu hiện tượng ô nhiễm cục bộ.

3. Quy chuẩn khống chế lưu lượng gió và vận tốc dòng khí thổi thẳng (Laminar Flow) đầu ra?

Vận tốc gió tại mặt cắt ngang cửa xả của FFU bắt buộc phải duy trì ổn định trong dải định mức quy chuẩn từ 0.36 m/s đến 0.54 m/s (tương đương 70 đến 110 FPM) theo đúng khuyến cáo hướng dẫn của Viện Khoa học Môi trường Hoa Kỳ (IEST).

Căn cứ chuyên môn: Hướng dẫn tiêu chuẩn quốc tế IEST-RP-CC002 nhấn mạnh rằng, nếu vận tốc gió tụt xuống dưới ngưỡng 0.30 m/s, động năng dòng khí không đủ sức quét rũ tiểu phân bụi mịn. Ngược lại, nếu hiệu chỉnh quạt ffu thốc gió bạo lực vượt quá 0.60 m/s, dòng chảy sẽ chuyển sang trạng thái xoáy nhiễu động (Turbulent Flow), cuộn ngược cát bẩn phế liệu từ nền sàn vách lên không trung.

Kỹ sư hiện trường sử dụng bộ điều khiển vô cấp tích hợp vi mạch điện tử thông minh để hiệu chuẩn mượt mà dải tốc độ gió, đồng thời tầm soát áp suất cản gió thông qua bảng đồng hồ Manometer tĩnh dương, tra cứu cấu tạo vi mạch driver dòng motor EC tại: https://fdicare.vn/tin-tuc/cau-tao-ffu-tieu-chuan.html.

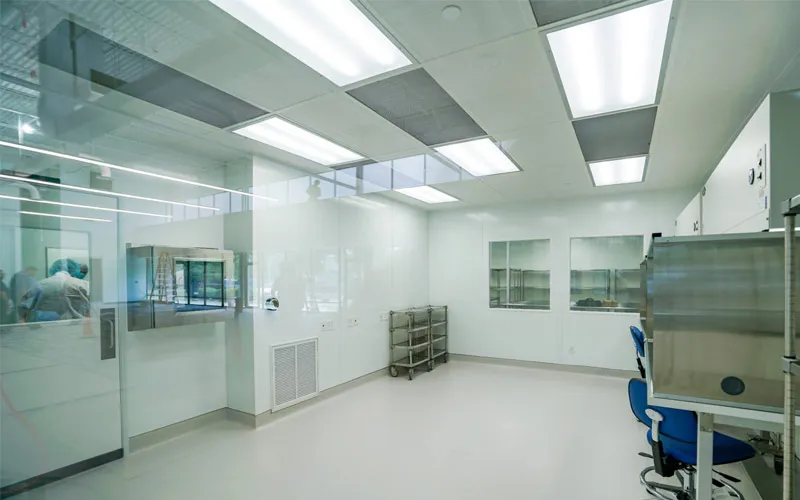

4. Khoảng cách bố trí giữa các thiết bị FFU trên trần panel cần chú ý điều gì?

Việc thiết lập dải khoảng cách hình học giữa các thiết bị trên trần panel bắt buộc phải tuân thủ nghiêm ngặt nguyên tắc dàn đều hình học đối xứng, khống chế khoảng cách từ tim máy đến vách đứng và khoảng cách giáp lai giữa các module liền kề nhằm triệt tiêu các khoảng trống khí động học.

Quy trình định vị tuyến lưới trần panel được kỹ sư trắc đạc bắn tia laser khống chế biên độ:

• Khoảng cách giáp lai giữa hai thiết bị kề cận: Bắt buộc không được vượt quá mốc 1.2 mét đến 1.5 mét tại các khu vực dòng chảy hỗn hợp. Việc xếp đặt khít sát cơ học này giúp các dòng khí xả giao thoa mượt mà vô cấp, tránh tạo bẫy áp suất tĩnh âm hút bụi mịn ngược trở lại.

• Biện pháp khống chế biên biên vách vách tường: Từ tim của cụm ffu fan filter unit ngoài cùng đến mép tường panel panel bao che bắt buộc phải khống chế trong dải từ 0.3 mét đến 0.6 mét, chặn đứng dứt điểm mầm mống nấm mốc nấm mốc ký sinh sinh sôi tại các góc hẹp thiếu gió.

5. Quy trình 5 bước thi công lắp đặt FFU trần phòng sạch chuẩn Validation quốc tế?

Quy trình 5 bước lắp đặt FFU phòng sạch của FDI Care gồm: định vị lưới khung trần bằng laser, vệ sinh bọc bảo vệ thiết bị, lắp đặt thân vỏ sập ngàm kín khít, gắn màng lọc tinh H14 cẩn thận và kết nối mạng RS485 để chạy thử nghiệm Validation.

• Bước 1: Trắc đạc bắn tia laser định vị tuyến khung xương trần kỹ thuật: Thợ chuyên nghiệp dùng máy cân mực laser định vị chuẩn chỉ lưới hèm sập trần panel, đảm bảo cao độ diện phẳng lỳ tuyệt đối.

• Bước 2: Chuẩn bị xử lý bọc bảo vệ thiết bị và gỡ lớp nilon niêm phong: Nhẹ nhàng nhấc cụm vỏ hộp FFU lên giàn giáo kỹ thuật kỹ thuật. Tiến hành róc tháo màng nilon bảo vệ khung vỏ Inox 304/Galvalume, dùng dung môi cồn sát khuẩn IPA lau chùi sạch bong bụi dăm cát dập dăm cát bẩn công trường bám bết, tra cứu phương pháp xử lý sự cố kẹt trục động cơ tại: https://fdicare.vn/tin-tuc/cach-doc-loi-va-xu-ly-su-co-quat-ffu.html.

• Bước 3: Gá lắp đặt thân vỏ FFU sập ngàm liên kết khung trần trần panel: Hạ từ từ thân vỏ vào ô lưới trần kỹ thuật. Dùng cờ lê thủy lực lực siết đều đều tay hệ bu-lông gá kẹp treo giữ gá khóa khóa ngầm ngầm, khống chế khống chế hoàn toàn biến dạng dẻo dẻo của dải gioăng cao su đệm gasket vỏ chứa để tiếp diện liên kết kín khít 100%.

• Bước 4: Nhẹ nhàng định vị tấm màng lọc ffu tinh H14 vào cơ cấu ngàm khóa khóa ren: Luồn tấm lọc tinh vào lòng hộp chứa từ phía dưới lồng xưởng hoặc hạ trần. Tuyệt đối nghiêm cấm chạm tay bạo lực làm thủng rách thớ giấy lọc sợi thủy tinh mỏng manh. Miết kẹp chặt ngàm khóa lực ren khóa để ép chặt phôi lọc vào gioăng gasket.

• Bước 5: Kết nối mạng điều khiển RS485 và chạy kiểm thử đo đạc Validation: Đấu nối dây nguồn động lực AC/DC và cáp tín hiệu truyền thông mạng mạng tập trung. Bật cấp nguồn dòng điện điện xối xả cưỡng bức, dùng máy đo tốc độ gió đo đạc vận tốc gió gió đạt dải đo chuẩn và test quét bài PAO Leak Test không dòng rò rỉ khí.

6. Tại sao hệ thống phân tán sử dụng FFU lại sở hữu ưu thế cơ lý vượt trội so với phân hệ AHU truyền thống?

Bảng đối chiếu barem cơ lý kỹ thuật dưới đây làm sáng tỏ lý do vì sao dải thiết bị đầu cuối tự vận hành lại bẻ gãy hoàn toàn các nhược điểm của công nghệ ống gió HVAC cũ:

Quý khách có thể xem thêm bài bóc tách sâu phân tích cán cân công nghệ giữa hai giải pháp thiết kế khí sạch này tại: https://fdicare.vn/san-pham/su-khac-biet-giua-he-thong-ahu-truyen-thong-va-he-thong-phan-tan-dung-ffu.html.

7. Năng lực tổng thầu vật tư phụ trợ và xưởng chế tạo phòng sạch quy mô của FDI Care?

FDI Care khẳng định năng lực tổng thầu phòng sạch vượt trội nhờ sở hữu hạ tầng tổng kho 10.000m² tại Bắc Giang liên kết trực tiếp với nhà máy sản xuất của công ty mẹ tại Trung Quốc, cung ứng trọn gói thiết bị và vật tư panel bao che đạt độ hoàn thiện cơ lý cao với đơn giá gốc tối ưu hơn 10% đến 15% so với thị trường.

• Hạ tầng tổng kho quy mô rộng lớn 10.000m²: FDI Care sở hữu 2 tổng kho hàng lớn tại Bắc Giang từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch, tôn trần panel bao che chuyên dụng.

• Độ hoàn thiện hình học cao, đơn giá gốc cạnh tranh nhà máy: Tất cả dòng sản phẩm thiết bị và bộ lọc ffu đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện cơ lý cao, hình thức đẹp và giá thành tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường. Chuỗi cung ứng flats phẳng này giúp chủ đầu tư tối ưu tối đa dòng vốn đầu tư kinh tế ban đầu.

8. Cộng đồng kỹ sư hạ tầng cơ điện MEP và ban quản lý dự án đánh giá thế nào về FDI Care?

Sự hài lòng về thông số vận tốc gió chính trực chuẩn chỉ, kết cấu gá kẹp treo giữ phẳng flat phẳng phiêu flat flat và hồ sơ nghiệm thu Validation CO/CQ minh bạch khẳng định uy tín thương hiệu vượt trội của tổng thầu:

Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP nhà máy vi mạch điện tử (KCN Yên Phong, Bắc Ninh):

"Quy trình bóc tách khối lượng hồ sơ và triển khai thiết lập lưới lắp đặt ffu cho phân khu dập mạch robot SMT do tổng thầu FDI Care thực thi thực sự đẳng cấp. Khoảng cách hình học giữa các tâm máy được trắc đạc bắn laser chuẩn chỉ, không hề có vùng chết khí động học. Khung vỏ Galvalume dập phom phẳng phẳng flat, quạt ly tâm motor EC chạy đồng loạt vô cùng êm ái trơn tru, tiếng ồn khống chế dưới 50 dBA vượt xa mong đợi. Đơn giá rẻ hơn thị trường 12% giúp công ty tiết kiệm dòng vốn ngân sách rất nhiều, làm việc vô cùng văn minh chính trực!" ⭐⭐⭐⭐⭐

Thạc sĩ Đảm bảo chất lượng QA Thu Trang - Trưởng phòng kiểm định nhà máy thực phẩm vô trùng (Bắc Giang):

"Hạ tầng hệ trần panel panel phòng đóng gói yêu cầu khắt khe dải chỉ số kín khí tuyệt đối để bọc bảo vệ độ vô trùng. Hợp tác phối hợp với FDI Care thay mới đồng loạt block module FFU là quyết định hoàn toàn thông thái. Sử dụng cờ lê thủy lực lực hiệu chỉnh siết ren đều tay giúp đệm gioăng gasket nén chặt khít khao kín kẽ 100%, vượt qua bài test PAO Photometer hỏa tốc thần tốc đạt chuẩn chỉ an toàn, hồ sơ CO/CQ Validation đầy đủ rõ ràng!" ⭐⭐⭐⭐⭐

9. Những câu hỏi thường gặp (FAQ) khi trắc đạc, lắp đặt và nghiệm thu FFU phòng sạch?

1. Tại sao việc tính toán chỉ số số lần trao đổi khí hằng giờ (ACH) lại là bài toán bắt buộc trước khi lắp FFU?

Vì chỉ số ACH quyết định tổng lượng khí cấp cần thiết để rửa trôi mọi tiểu phân bụi bẩn trong phòng. Nếu tính toán dối bước thiếu ACH, không khí phòng sạch sẽ bị nghẽn tù đọng, hạt tiểu phân vi mô vượt barem tiêu chuẩn khiến công trình rớt đợt hậu kiểm Validation pháp lý.

2. Lỗi khuyết tật cơ học cơ học chí mạng nào hay gặp nhất khi thợ phụ cẩu thả lắp dựng FFU lên khung xương trần?

Lỗi phổ biến nhất là siết khóa ren kẹp gá khóa lệch tâm, làm vặn vặn vẹo biến dạng dẻo dải đệm cao su gasket cao su. Áp suất tĩnh dương từ cánh quạt ly tâm thốc mạnh sẽ đẩy luồng khí bẩn lách mạch rò rỉ bypass lọt chéo từ buồng trần tĩnh xuống lồng xưởng sạch bẻ gãy độ vô trùng.

3. Tại sao màng lọc tinh HEPA/ULPA bắt buộc bắt buộc phải nhẹ nhàng đặt gá lắp sau khi đã cố định thân vỏ FFU?

Để chặn đứng tuyệt đối rủi rỡ các hạt cát bẩn, bụi dập dăm cát dăm cát công trường quệt làm trầy xước xát rách xé thớ giấy sợi thủy tinh. Thớ giấy giấy lọc lọc siêu mịn cấu tạo vô cơ rất mỏng manh mỏng manh, chỉ cần một vết thủng nhỏ sẽ biến bộ lọc tinh thành tấm phế liệu phế liệu vô dụng nguy hiểm.

4. Thiết bị cờ lê thủy lực lực lực giúp ích gì trong chu trình siết khóa ngàm khóa tai treo giữ vỏ hộp FFU?

Cờ lê thủy lực điều tiết hiệu chuẩn lực nén tĩnh nén nén tĩnh dương đồng đều trên bốn góc khung xương xương trần panel. Biện pháp cơ học này khống chế hoàn toàn biến dạng dẻo, triệt tiêu các rung chấn cơ học cơ học xung kích sinh ra tiếng ồn lạ lạ rít tai khi motor quạt chạy tốc độ cao xối xả.

5. Bản chất động học của van điều chỉnh lưu lượng damper lắp ráp tại cổ hộp trần tĩnh có ý nghĩa gì?

Van damper phối hợp cùng bộ chiết áp biến trở giúp điều tiết dòng dòng chảy khí động học khí động học vào từng module độc lập. Đảm bảo vận tốc gió gió đầu ra luôn đạt độ cao độ đồng đều lý tưởng dải đo quy chuẩn barem quy định từ 0.36 m/s đến 0.54 m/s.

6. Sự chênh lệch nhiệt độ vi khí hậu nắng gắt mùa hè ngoài trời ảnh hưởng ra sao đến tính định hình hệ trần panel panel chứa FFU?

Nhiệt độ nắng gắt làm phôi kết cấu kết cấu khung xương nhôm anodized và tấm trần panel panel giãn nở vật lý hình học theo chiều dài dọc dọc. Bản vẽ bản vẽ thiết kế bắt buộc phải khống chế chèn các dải gioăng cao su silicon trung tính dẻo dai chịu nhiệt để tiêu tán ứng suất xé ngang xé ngang, bọc bảo vệ bọc bảo vệ hệ trần luôn luôn phẳng dứt điểm.

7. FDI Care có cung cấp đầy đủ bộ chứng thư Validation hồ sơ mác mác vật liệu sơn và chứng nhận nguồn gốc xuất xứ không?

Có, 100% lô hàng xuất kho luân chuyển ra công trường đều đầy đủ chứng thư hồ sơ CO/CQ, tài liệu dữ liệu an toàn sinh học SDS minh bạch. Đầy đủ dấu tem kiểm định hiệu năng đạt chuẩn quốc tế nghiêm ngặt, giúp phòng mua hàng mua hàng thông qua hậu kiểm pháp lý pháp lý 100%.

8. Thiết bị thảm dính bụi phòng sạch (Sticky Mat) đặt tại lối đi đệm có ý nghĩa gì bảo vệ hạ tầng lọc FFU?

Thảm dính bụi giữ chặt hạt dăm cát bẩn dưới đế giày giày cao su công nhân lọt vào phòng. Chặn đứng tuyệt đối rủi rỡ các hạt hạt cứng bị hút cuộn chéo ngược lên buồng trần tĩnh kỹ thuật, bảo vệ thớ giấy lọc tinh FFU không bị rách xé thớ thớ, gián tiếp hạ tải tải áp suất chênh áp cho motor quạt.

9. Hiện tượng một cụm FFU phát phát tiếng kêu lớn rú rít tai tai hại hỏa tốc sau khi đóng điện vận hành cảnh báo lỗi gì?

Lỗi lỗi này do quạt ly tâm bị lệch tâm đồng tâm hình học hoặc vi mạch điện tử driver driver điều tốc bị xung đột điện áp. Cần hỏa tốc thần tốc ngắt nguồn dòng điện cấp, dùng máy đo kỹ thuật số rà soát hiệu chuẩn lại cao độ đồng đều diện phẳng dứt điểm.

10. Có thể triển khai lắp ráp gá lắp FFU mới tinh đè trực tiếp đè vào khung vách xương xương trần kỹ thuật cũ bị rỉ sét ăn mòn không?

Tuyệt đối nghiêm cấm và bắt buộc phải dùng máy mài mài cào róc sạch bong hoàn toàn 100% thớ rỉ sét phế liệu cũ hư hỏng hỏng hỏng. Điểm han rỉ ăn mòn mòn điện hóa sẽ bẻ cong vênh diện tiếp diện phẳng, làm hở đệm gioăng gasket cao su tạo đường cho khí bẩn lách mạch rò rỉ bypass phá hủy kết quả đếm hạt bụi Validation hằng năm.
