FFU Phòng Sạch: Định Nghĩa, Cấu Tạo, Nguyên Lý Hoạt Động, Ứng Dụng & Gợi Ý Đơn Vị Uy Tín

FFU (Fan Filter Unit), hay còn gọi là bộ lọc khí tích hợp quạt, là thiết bị làm sạch không khí cưỡng bức được lắp đặt trực tiếp trên trần phòng sạch để cung cấp dòng khí vô trùng. Thiết bị này hoạt động độc lập với hệ thống HVAC trung tâm, có khả năng tự động hút không khí bẩn từ không gian kỹ thuật và lọc sạch qua màng HEPA/ULPA để tạo ra dòng khí chảy tầng đạt chuẩn.

Về cấu tạo và nguyên lý, một bộ FFU hoàn chỉnh là module tích hợp bao gồm vỏ hộp bảo vệ, quạt hút hiệu suất cao, bộ điều khiển tốc độ gió và hệ thống màng lọc sơ cấp/tinh. Nguyên lý vận hành của nó dựa trên cơ chế tạo áp suất dương để đẩy luồng khí sạch đi thẳng từ trần xuống sàn với vận tốc ổn định, giúp đẩy toàn bộ bụi bẩn lơ lửng ra ngoài qua các cửa hồi gió.

Sản phẩm này được ứng dụng bắt buộc trong các môi trường yêu cầu độ sạch khắt khe như phòng mổ bệnh viện, nhà máy sản xuất dược phẩm GMP, linh kiện điện tử bán dẫn và thực phẩm. FFU đóng vai trò then chốt trong việc kiểm soát cấp độ sạch của phòng từ Class 1.000 đến Class 100.000, đảm bảo chất lượng sản phẩm và an toàn y tế tuyệt đối.

Để tối ưu hóa chi phí đầu tư, FDI Care là đơn vị uy tín hàng đầu chuyên sản xuất và phân phối FFU phòng sạch với mức giá cam kết rẻ hơn thị trường tới 20%. Chúng tôi đạt được mức giá cạnh tranh này nhờ lợi thế nhà máy sản xuất trực tiếp và chiến lược làm SEO lên top Google tự nhiên, cắt giảm hoàn toàn chi phí quảng cáo thương mại để mang lại lợi ích tài chính thực tế cho khách hàng.

1. FFU là gì và Vai trò trong Phòng sạch?

FFU, viết tắt của Fan Filter Unit, là một thiết bị lọc khí chuyên dụng có tích hợp sẵn quạt, được thiết kế để cung cấp luồng không khí siêu sạch cho một khu vực nhất định. Về cơ bản, nó là một phiên bản thu nhỏ và độc lập của một hệ thống xử lý không khí, có thể được lắp đặt dễ dàng trên trần của phòng sạch.

Vai trò "Trái tim" của Phòng sạch Hiện đại

Trong các phòng sạch hiện đại, FFU đóng vai trò là "trái tim", là yếu tố quyết định đến cấp độ sạch của phòng. Bằng cách lắp đặt nhiều FFU gần nhau trên hệ thống trần, người ta có thể tạo ra một dòng chảy tầng (laminar flow) của không khí siêu sạch, đẩy toàn bộ các hạt bụi phát sinh trong phòng xuống sàn và hút ra ngoài, đảm bảo một môi trường làm việc vô trùng.

Sau khi đã hiểu rõ khái niệm, hãy cùng đi sâu vào các thông số kỹ thuật chi tiết của một thiết bị tiêu chuẩn.

2. Cấu Tạo và Nguyên Lý Hoạt Động của FFU

Cấu tạo của FFU bao gồm một hộp kim loại, một quạt hút và một màng lọc HEPA hoặc ULPA. Nguyên lý hoạt động của nó rất đơn giản và hiệu quả: quạt sẽ hút không khí từ phía trên, đẩy nó qua màng lọc hiệu suất cao để loại bỏ các hạt bụi siêu nhỏ, sau đó cấp luồng khí sạch theo phương thẳng đứng xuống không gian làm việc bên dưới.

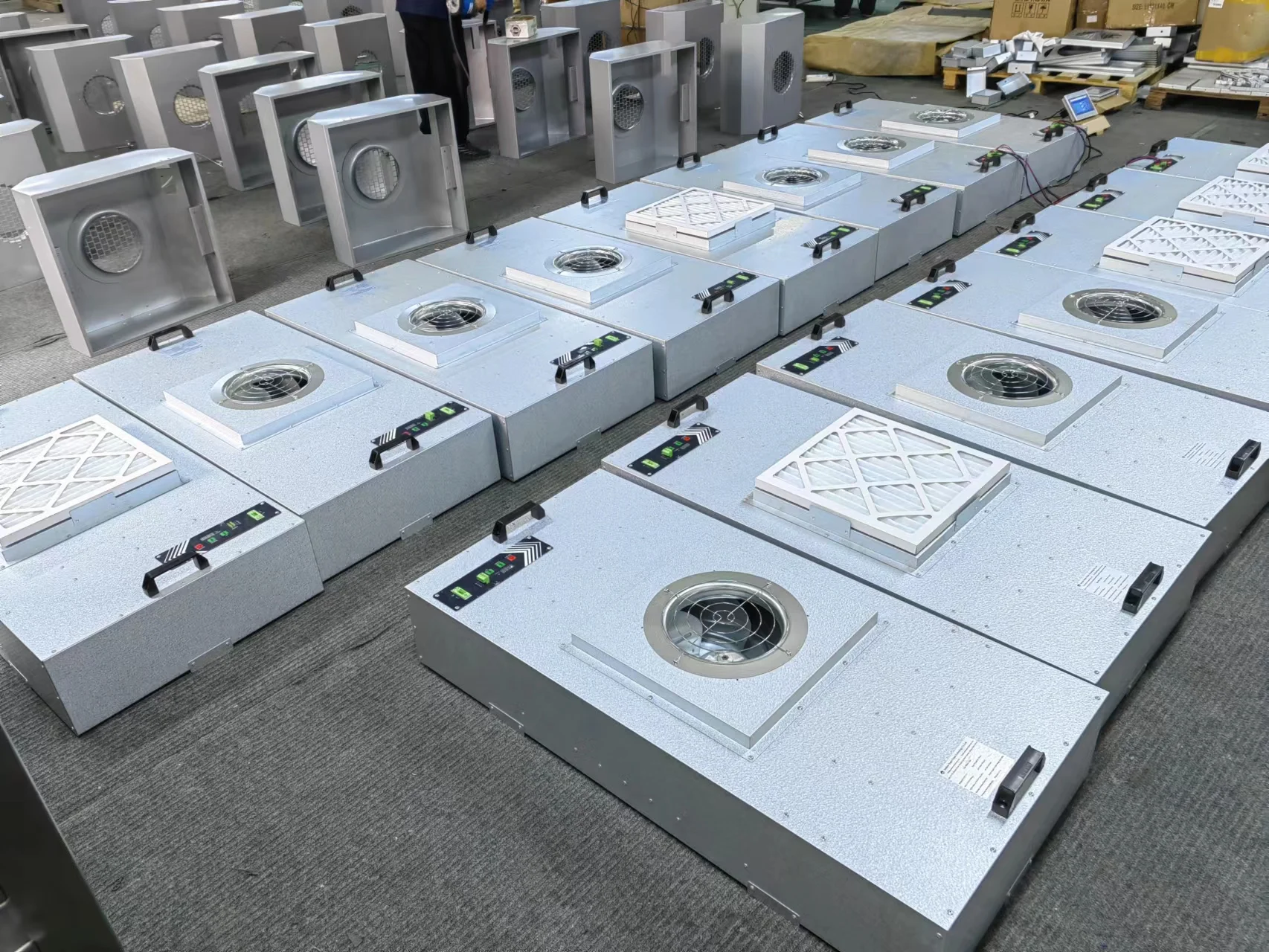

Cấu Tạo của FFU phòng sạch (Fan Filter Unit)

Để đảm bảo hiệu suất lọc khí tối ưu và độ bền vận hành, một bộ FFU tiêu chuẩn được cấu thành từ 5 bộ phận chính hoạt động đồng bộ, bao gồm vỏ hộp, quạt hút, màng lọc, bộ điều khiển và mặt nạ khuếch tán. Chi tiết như sau:

• Vỏ hộp: Thường được chế tạo từ thép sơn tĩnh điện, tôn mạ kẽm (Galvanized) hoặc Inox 304 tùy vào yêu cầu độ sạch. Vỏ có tác dụng bảo vệ linh kiện bên trong và định hướng luồng gió.

• Quạt hút: Đây là "trái tim" của FFU. Sử dụng động cơ quạt ly tâm hoặc lồng sóc hiệu suất cao, có khả năng tạo áp suất tĩnh lớn và vận hành êm ái, giúp hút không khí qua các tầng lọc.

• Hệ thống Màng lọc: Bao gồm 2 cấp độ: Màng lọc sơ cấp (Pre-filter) để chắn bụi thô bảo vệ động cơ và Màng lọc tinh (HEPA H13/H14 hoặc ULPA U15) giúp loại bỏ 99.99% hạt bụi siêu nhỏ kích thước 0.3 micron.

• Bộ điều khiển: Dùng để điều chỉnh tốc độ gió (thường có 3 cấp độ: Thấp - Trung bình - Cao hoặc điều chỉnh vô cấp), giúp kiểm soát lưu lượng khí phù hợp với diện tích phòng.

• Mặt nạ soi lỗ: Tấm mặt nạ phía dưới giúp khuếch tán đều luồng khí sạch ra khắp phòng, tránh hiện tượng gió xoáy cục bộ gây nhiễm chéo.

Nguyên Lý Hoạt Động của hệ thống FFU

Quạt FFU hoạt động dựa trên nguyên lý lọc cưỡng bức nhờ động cơ quạt tích hợp bên trong để tạo ra dòng khí chảy tầng với áp suất dương. Quy trình xử lý không khí diễn ra khép kín qua các bước sau:

1. Hút khí: Quạt hút sẽ lấy không khí từ khoảng không gian phía trên trần giả (plenum) hoặc trực tiếp từ môi trường bên ngoài vào bên trong hộp.

2. Lọc thô: Không khí đi qua màng lọc sơ cấp để loại bỏ các hạt bụi lớn, rác thô, côn trùng, giúp bảo vệ và kéo dài tuổi thọ cho màng lọc chính.

3. Tăng áp & Lọc tinh: Luồng khí được quạt đẩy qua màng lọc HEPA/ULPA với áp suất tĩnh cao. Tại đây, các hạt bụi mịn, vi khuẩn sẽ bị giữ lại hoàn toàn.

4. Khuếch tán: Không khí sạch sau khi lọc được thổi thẳng đứng xuống khu vực làm việc với vận tốc ổn định (thường là 0.45m/s ± 20%), tạo thành dòng khí sạch đẩy bụi bẩn từ trong phòng ra ngoài qua các cửa hồi gió.

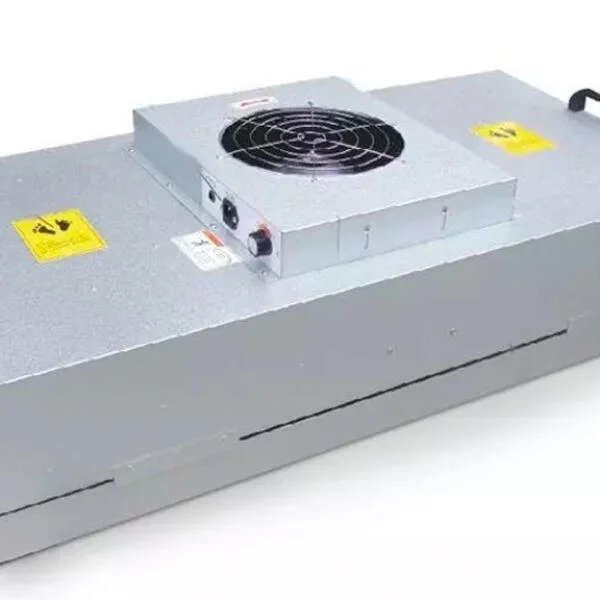

3. Thông số Kỹ thuật của Thiết bị lọc khí FFU tiêu chuẩn

Một bộ lọc không khí FFU tiêu chuẩn có thông số kỹ thuật ấn tượng, với kích thước 1175x575x300mm, sử dụng lọc HEPA H13 hiệu suất 99.95%, lưu lượng gió lớn 1080m³/h và độ ồn thấp, chỉ từ 55-58dB.

Các thông số này mang lại cho thiết bị những đặc điểm vận hành vượt trội.

4. Đâu là những đặc điểm vượt trội của FFU?

Các đặc điểm vượt trội của FFU bao gồm khả năng tạo ra không khí siêu sạch với lọc HEPA, thiết kế module linh hoạt dễ dàng mở rộng, vận hành êm ái và hiệu quả năng lượng cao.

Độ sạch Cao với Lọc HEPA H13

Với màng lọc HEPA H13, FFU có khả năng giữ lại 99.95% các hạt bụi có kích thước siêu nhỏ 0.3 micromet. Điều này đảm bảo luồng không khí được cấp vào phòng là không khí siêu sạch, đáp ứng các cấp độ sạch cao nhất theo tiêu chuẩn ISO và GMP.

Thiết kế Module, Linh hoạt và Dễ dàng Mở rộng

FFU có thiết kế độc lập, dạng module. Điều này cho phép bạn dễ dàng lắp đặt một hoặc nhiều thiết bị để tạo ra một vùng sạch cục bộ (clean booth) hoặc ghép nối hàng trăm FFU với nhau để xây dựng một phòng sạch quy mô lớn. Khi cần nâng cấp hoặc mở rộng, bạn chỉ cần lắp đặt thêm các FFU mới mà không ảnh hưởng đến hệ thống hiện có.

Vận hành Êm ái và Hiệu quả Năng lượng

Các FFU thế hệ mới được thiết kế với quạt hiệu suất cao, giúp giảm thiểu độ ồn và tiết kiệm điện năng. Độ ồn chỉ từ 55-58dB, không gây khó chịu cho môi trường làm việc. Nhiều model còn có khả năng điều chỉnh tốc độ quạt để tối ưu hóa lưu lượng gió và điện năng tiêu thụ.

5. Ứng dụng Thực tế của FFU

FFU được ứng dụng rộng rãi để xây dựng các phòng sạch hoặc các khu vực làm việc sạch trong nhiều ngành công nghiệp đòi hỏi tiêu chuẩn cao như sản xuất điện tử, dược phẩm, thiết bị y tế và thực phẩm.

• Công nghiệp Điện tử & Bán dẫn: Đây là lĩnh vực sử dụng FFU nhiều nhất. Thiết bị được lắp đặt dày đặc trên trần phòng sạch (độ phủ có thể lên đến 100%) để loại bỏ các hạt bụi siêu nhỏ kích thước micron có thể gây đoản mạch hoặc hỏng hóc cho chip, vi mạch, màn hình LED và bảng mạch in (PCB). FFU giúp duy trì cấp độ sạch từ Class 10 đến Class 1.000 (theo chuẩn ISO 14644-1).

• Ngành Dược phẩm & Công nghệ Sinh học: Trong các nhà máy đạt chuẩn GMP-WHO/EU, FFU là thiết bị bắt buộc tại các khu vực pha chế thuốc tiêm, đóng nang, ép vỉ và phòng thí nghiệm vi sinh. Nó tạo ra dòng khí chảy tầng (Laminar flow) để ngăn chặn nhiễm chéo, đảm bảo môi trường vô trùng tuyệt đối cho quá trình sản xuất vắc-xin và thuốc kháng sinh.

• Y tế & Bệnh viện: Tại các cơ sở y tế, FFU đóng vai trò bảo vệ tính mạng con người. Thiết bị được lắp đặt trực tiếp phía trên bàn mổ trong phòng phẫu thuật áp lực dương, phòng hồi sức tích cực (ICU) và khu vực cách ly, giúp tạo ra màn khí sạch vô khuẩn, giảm thiểu tối đa nguy cơ nhiễm trùng vết mổ cho bệnh nhân.

• Công nghiệp Thực phẩm & Đồ uống: Để kéo dài thời gian bảo quản và đảm bảo vệ sinh an toàn thực phẩm, FFU được ứng dụng trong các dây chuyền chiết rót nước giải khát, đóng gói sữa, chế biến thực phẩm tươi sống. Luồng khí sạch từ FFU giúp ngăn ngừa sự xâm nhập của nấm mốc và vi khuẩn gây hư hỏng thực phẩm.

• Phòng thí nghiệm & Nghiên cứu (R&D): FFU đảm bảo độ chính xác cho các kết quả nghiên cứu. Nó được sử dụng trong các phòng Lab nuôi cấy mô tế bào, thụ tinh trong ống nghiệm (IVF), xét nghiệm PCR và nghiên cứu vật liệu nano, nơi mà một sự thay đổi nhỏ về chất lượng không khí cũng có thể làm sai lệch kết quả.

• Giải pháp Phòng sạch Di động: Đây là ứng dụng linh hoạt nhất của FFU. Sử dụng FFU kết hợp với khung nhôm và rèm chống tĩnh điện để tạo ra các buồng sạch nhỏ hoặc bàn thao tác sạch ngay trong môi trường bình thường. Giải pháp này giúp doanh nghiệp tiết kiệm chi phí xây dựng phòng sạch lớn mà vẫn đảm bảo độ sạch cục bộ tại các vị trí cần thiết.

Tìm hiểu thêm về các thiết bị phòng sạch tại: https://fdicare.vn/san-pham/thiet-bi-phong-sach

6. Báo Giá Thiết Bị Lọc Khí FFU (Cập Nhật Mới Nhất)

Tại FDI Care, chúng tôi cam kết mang đến cho khách hàng các dòng sản phẩm FFU chất lượng cao với mức giá cạnh tranh nhất thị trường chỉ từ 2.275.000 VNĐ. Dưới đây là bảng báo giá tham khảo cho 3 model FFU phổ biến nhất hiện nay, sử dụng vỏ thép mạ kẽm (Aluzinc) bền bỉ và màng lọc HEPA H13 hiệu suất cao:

Lưu ý quan trọng:

• Giá trên chưa bao gồm thuế VAT và chi phí vận chuyển/lắp đặt.

• Mức giá có thể thay đổi tùy thuộc vào số lượng đặt hàng (đơn hàng dự án số lượng lớn sẽ có chiết khấu sâu hơn).

• FDI Care nhận gia công vỏ Inox 304 hoặc thay đổi kích thước theo yêu cầu thiết kế riêng của từng phòng sạch.

Để nhận báo giá chính xác nhất và tư vấn giải pháp tối ưu cho công trình của bạn, quý khách vui lòng liên hệ trực tiếp Hotline 0972.597.268 của FDI Care. Chúng tôi tự tin cung cấp sản phẩm với mức giá rẻ hơn thị trường tới 20% nhờ lợi thế sản xuất trực tiếp và tối ưu hóa chi phí vận hành.

8. FDI Care – Cung cấp Giải pháp FFU Trọn gói, Tiết kiệm 20%

FDI Care là đơn vị cung cấp thiết bị phòng sạch trọn gói, uy tín, cam kết sản phẩm đạt chuẩn ISO và GMP với mức giá cạnh tranh hơn thị trường tới 20% nhờ mô hình cung cấp đồng bộ và tối ưu hóa chi phí.

Giải pháp Đồng bộ – Tiện lợi và Tối ưu Chi phí

Thế mạnh lớn nhất của chúng tôi là khả năng cung cấp một giải pháp đồng bộ, từ các thiết bị chính như buồng thổi khí, FFU, AHU, hộp chuyển đồ, đến các thiết bị phụ trợ. Điều này giúp khách hàng tiết kiệm thời gian và chi phí quản lý, đồng thời đảm bảo sự tương thích kỹ thuật giữa các thiết bị.

Chất lượng Đạt chuẩn Quốc tế với Giá cả Hợp lý

Chúng tôi cam kết mọi sản phẩm đều đáp ứng các yêu cầu khắt khe của ngành dược phẩm, y tế, điện tử. Nhờ mô hình nhập khẩu trực tiếp và tối ưu hóa vận hành, chúng tôi mang đến một mức chi phí hợp lý hơn mà vẫn đảm bảo chất lượng, khắc phục nhược điểm của hàng giá rẻ là nhanh hỏng, khó bảo trì.

Năng lực Tùy chỉnh Thiết kế và Hỗ trợ Kỹ thuật Nhanh chóng

FDI Care có khả năng tùy chỉnh thiết kế thiết bị theo yêu cầu đặc thù của từng dự án. Cùng với đội ngũ hỗ trợ kỹ thuật trong nước, chúng tôi đảm bảo tiến độ giao hàng, lắp đặt nhanh chóng và dịch vụ bảo hành, bảo trì thuận lợi.

Phản hồi từ khách hàng: "Hệ thống FFU cho phòng sạch Class 1000 của chúng tôi do FDI Care cung cấp hoạt động rất ổn định, độ ồn thấp. Dịch vụ tư vấn và thi công của họ rất chuyên nghiệp, giúp chúng tôi hoàn toàn yên tâm về tiêu chuẩn ISO." - Quản lý Nhà máy Sản xuất Màn hình LCD.

9. 10 Câu hỏi thường gặp về FFU Phòng Sạch

1. FFU là viết tắt của từ gì? FFU là viết tắt của "Fan Filter Unit", nghĩa là thiết bị lọc khí có tích hợp quạt hút, dùng để cung cấp không khí sạch cho các phòng sạch (Cleanroom).

2. Sự khác biệt lớn nhất giữa FFU và HFU là gì? Điểm khác biệt cơ bản nhất là FFU có tích hợp quạt hút (Fan) để chủ động lấy khí và tạo áp suất, trong khi HFU (HEPA Filter Unit) là hộp lọc thụ động, không có quạt và phụ thuộc hoàn toàn vào áp suất gió từ hệ thống điều hòa trung tâm (AHU).

3. Kích thước tiêu chuẩn phổ biến của FFU là bao nhiêu? Hai kích thước phổ biến nhất trên thị trường hiện nay là 1175 x 575 mm (FFU 4x2) và 575 x 575 mm (FFU 2x2), được thiết kế để lắp vừa vặn với hệ khung trần thả T-Bar tiêu chuẩn.

4. FFU fan filter unit thường sử dụng loại màng lọc nào? FFU thường được trang bị màng lọc HEPA H13 (hiệu suất 99.95%) hoặc H14 (hiệu suất 99.995%). Đối với các phòng sạch yêu cầu khắt khe như sản xuất chip bán dẫn, sẽ dùng màng lọc ULPA U15.

5. Độ ồn của FFU khi hoạt động là bao nhiêu? Các dòng thiết bị lọc chân không FFU hiện đại vận hành rất êm ái, độ ồn trung bình dao động từ 48dB đến 52dB, đảm bảo môi trường làm việc yên tĩnh và không gây ảnh hưởng đến sức khỏe người lao động.

6. Tuổi thọ trung bình của màng lọc HEPA trong FFU là bao lâu? Trong điều kiện vận hành tiêu chuẩn và có vệ sinh lọc sơ cấp thường xuyên, tuổi thọ màng lọc HEPA thường kéo dài từ 6 đến 12 tháng trước khi áp suất chênh lệch quá cao cần thay thế.

7. Vỏ FFU làm bằng chất liệu gì tốt nhất? Inox 304 là chất liệu tốt nhất nhờ khả năng chống ăn mòn và dễ vệ sinh, thường dùng cho dược phẩm/thực phẩm. Tuy nhiên, thép sơn tĩnh điện hoặc tôn mạ kẽm (Galvanized) lại phổ biến hơn nhờ giá thành rẻ và độ bền cơ học tốt.

8. Cách điều khiển tốc độ gió của FFU như thế nào? Bạn có thể điều khiển thủ công qua công tắc 3 cấp độ (Low-Medium-High) gắn trực tiếp trên thân máy hoặc điều khiển trung tâm qua hệ thống phần mềm nếu lắp đặt số lượng lớn (hàng trăm cái).

9. Giá bán một bộ FFU hoàn chỉnh khoảng bao nhiêu? Giá thành dao động từ 2.500.000 VNĐ đến 5.500.000 VNĐ/bộ tùy thuộc vào vật liệu vỏ, loại quạt và màng lọc. Tại FDI Care, giá luôn rẻ hơn thị trường khoảng 20%.

10. Tại sao nên mua ffu camfil tại FDI Care? FDI Care là đơn vị trực tiếp sản xuất và phân phối, cam kết sản phẩm đạt chuẩn ISO, bảo hành dài hạn và có mức giá cạnh tranh nhất thị trường nhờ tối ưu hóa quy trình quản lý và marketing (SEO).
