Trong thiết kế và thi công phòng sạch, việc xác định số lượng thiết bị FFU không phải là một bài toán phỏng đoán cảm tính, mà là một quy trình tính toán kỹ thuật khắt khe dựa trên tiêu chuẩn ISO 14644-1. Nếu lắp đặt quá ít, nồng độ bụi sẽ vượt ngưỡng cho phép, khiến nhà máy không thể vượt qua kỳ thẩm định; ngược lại, nếu lắp đặt quá nhiều sẽ gây lãng phí hàng tỷ đồng tiền điện và chi phí vật tư ban đầu. Việc tính toán chính xác giúp doanh nghiệp tối ưu hóa hiệu suất lọc khí, đảm bảo dòng chảy tầng ổn định và duy trì áp suất dương cần thiết cho môi trường sản xuất linh kiện điện tử hay dược phẩm.
FDI Care – Nhà cung cấp thiết bị phòng sạch hàng đầu với tổng kho 10.000m² tại Bắc Giang. Là đơn vị trực thuộc hệ thống sản xuất của Công ty Mẹ tại Hồ Nam (Trung Quốc), FDI Care nắm giữ lợi thế nhập khẩu trực tiếp các dòng quạt ffu chính hãng với mức giá tốt hơn thị trường 10-15%. Chúng tôi không chỉ cung cấp thiết bị mà còn hỗ trợ khách hàng tính toán giải pháp tổng thể, đảm bảo hệ thống đạt chuẩn Audit quốc tế với chi phí vận hành thấp nhất.
1. Tại sao phải tính toán số lượng FFU theo tiêu chuẩn ISO 14644-1?
Việc tính toán số lượng FFU theo tiêu chuẩn ISO giúp xác định chính xác số lần trao đổi khí (Air Changes Per Hour - ACPH) cần thiết cho từng cấp độ sạch, đảm bảo vận tốc gió bề mặt đạt ngưỡng 0.35 - 0.45 m/s và triệt tiêu hoàn toàn các hạt bụi mịn phát sinh trong quá trình sản xuất.
Trả lời cho bài toán định lượng, việc tính toán dựa trên các lý do sinh tử sau:
1.1. Đáp ứng số lần trao đổi không khí (ACPH)
Mỗi cấp độ sạch từ ISO Class 5 đến Class 8 yêu cầu một lượng khí sạch khác nhau luân chuyển qua phòng trong một giờ. Sử dụng đúng số lượng ffu phòng sạch đảm bảo bụi bẩn luôn được đẩy ra ngoài kịp thời. Quý khách tìm hiểu thêm danh mục thiết bị tại:
1.2. Duy trì dòng chảy tầng (Laminar Flow)
Trong các môi trường siêu sạch như Class 5, dòng khí phải đi thẳng từ trần xuống sàn. Chỉ có việc tính toán mật độ phủ của ffu fan filter unit trên trần nhà mới tạo ra được luồng khí đồng nhất này, tránh hiện tượng khí quẩn gây tụ bụi cục bộ.
2. Công thức tính toán số lượng FFU cần thiết cho phòng sạch là gì?
Số lượng FFU được tính bằng công thức: N = (V x ACPH)/L, trong đó V là thể tích phòng (m3), ACPH là số lần trao đổi khí yêu cầu theo tiêu chuẩn, và L là lưu lượng gió hữu dụng của một thiết bị FFU (m3/h).
Để trả lời chi tiết về quy trình tính toán, kỹ sư của FDI Care thường áp dụng các bước sau:
2.1. Xác định thể tích phòng sạch
Kỹ sư sẽ đo đạc diện tích sàn (S) và chiều cao trần (H) để tính thể tích phòng V = S.H. Lưu ý rằng chiều cao trần ở đây tính từ mặt sàn đến mặt dưới của thiết bị.
2.2. Lựa chọn thông số quạt FFU thực tế
Mỗi dòng máy như ffu camfil hay quạt của FDI Care có lưu lượng gió khác nhau (thường từ 1000 - 1200 m3/h). Tuy nhiên, trong tính toán thực tế, kỹ sư thường chỉ lấy 80% hiệu suất để dự phòng trường hợp màng lọc HEPA bị bám bẩn làm tăng trở lực. Xem chi tiết thông số tại:
3. Bảng tra cứu số lần trao đổi khí (ACPH) và mật độ FFU cho từng cấp độ ISO?
Số lần trao đổi khí (ACPH) biến thiên rất lớn: ISO Class 8 cần 20-30 lần/giờ (mật độ phủ trần 5-15%), ISO Class 7 cần 30-60 lần (mật độ 15-25%), ISO Class 6 cần 70-160 lần (mật độ 25-40%) và ISO Class 5 cần tới 240-480 lần (mật độ phủ trần > 60%).
Dưới đây là bảng thông số tham khảo chuẩn kỹ thuật:
| Cấp độ sạch ISO 14644-1 | Số lần trao đổi khí (ACPH) | Mật độ phủ trần (%) |
|---|---|---|
| ISO Class 8 | 20 - 30 | 5% - 15% |
| ISO Class 7 | 30 - 60 | 15% - 25% |
| ISO Class 6 | 70 - 160 | 25% - 40% |
| ISO Class 5 | 240 - 480 | 60% - 100% |
Sự khác biệt giữa các hệ thống trung tâm và phân tán dùng FFU cũng ảnh hưởng đến cách bố trí này, quý khách xem thêm tại:

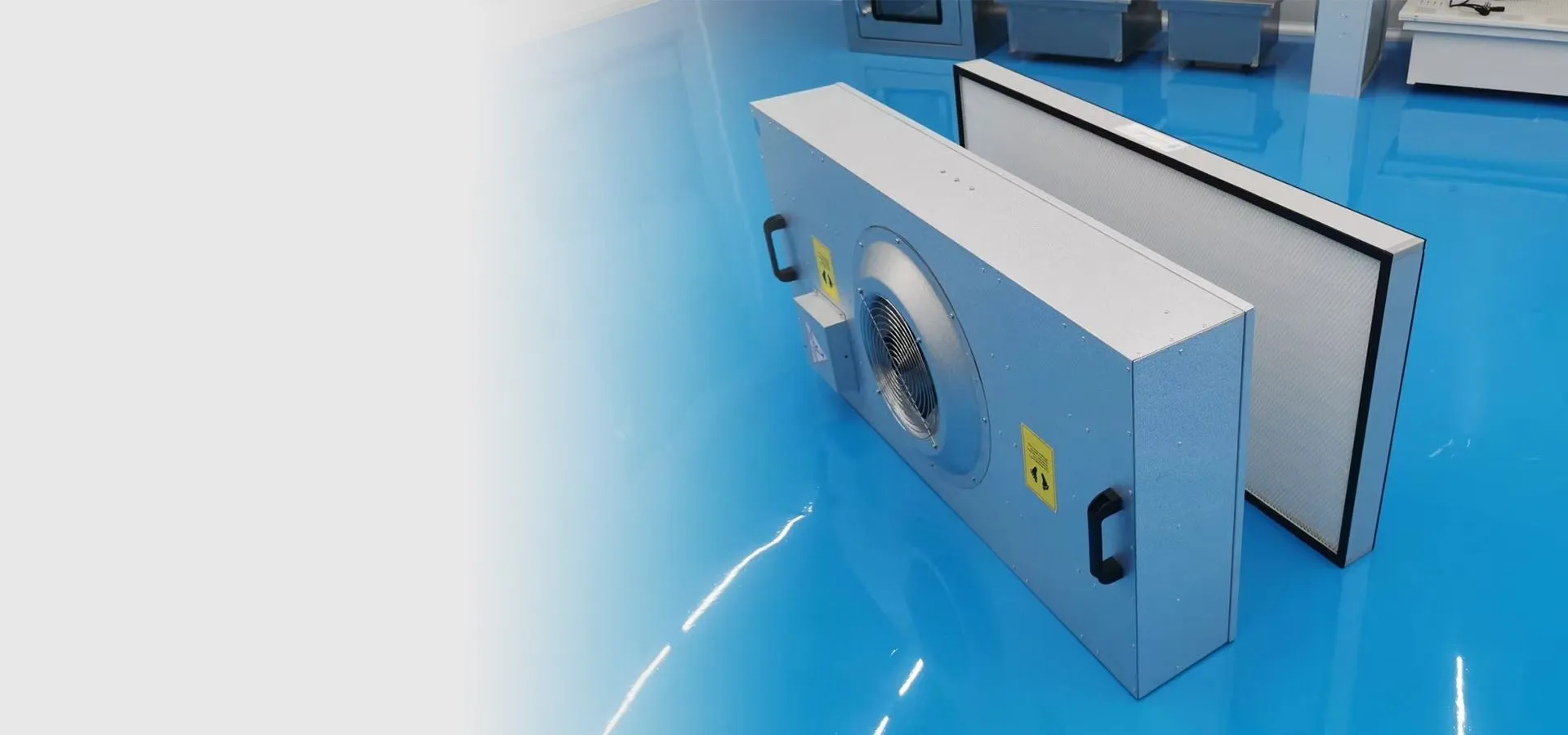

4. Các yếu tố ảnh hưởng trực tiếp đến kết quả tính toán số lượng quạt FFU?
Có 3 yếu tố ngoại vi làm thay đổi kết quả tính toán bao gồm: (1) Số lượng nhân viên làm việc trong phòng; (2) Nhiệt lượng và bụi phát sinh từ máy móc sản xuất; và (3) Tần suất mở cửa ra vào phòng sạch.
4.1. Mật độ nhân sự và cường độ làm việc
Con người là nguồn phát thải hạt bụi (particles) lớn nhất trong phòng sạch. Số lượng FFU cần được hiệu chỉnh dựa trên mật độ nhân sự:
Tác động: Nếu phòng sạch Class 7 (ISO 14644-1) có mật độ công nhân cao hoặc tần suất di chuyển lớn, lượng bụi sinh ra từ da, tóc và trang phục bảo hộ sẽ tăng đột biến.
Giải pháp điều chỉnh: Kỹ sư thường sẽ tăng số lượng quạt FFU thêm 10-20% so với công thức lý thuyết để tăng tỷ lệ trao đổi khí (Air Changes Per Hour - ACPH), đảm bảo khả năng tự làm sạch của phòng luôn nằm trong ngưỡng kiểm soát.
4.2. Nhiệt lượng và tải bụi từ thiết bị sản xuất
Máy móc sản xuất linh kiện điện tử không chỉ sinh nhiệt mà còn có thể phát sinh bụi mịn trong quá trình cắt, hàn hoặc đóng gói.
Tác động: Nhiệt lượng lớn làm thay đổi dòng khí đối lưu, có thể gây ra hiện tượng quẩn khí cục bộ. Nếu số lượng FFU không đủ để tạo ra dòng khí thẳng (Laminar Flow) đủ mạnh, các hạt bụi sẽ không được đẩy xuống miệng gió hồi hiệu quả.
Giải pháp: Cần tính toán tải nhiệt (Cooling Load) kết hợp với lưu lượng khí để đảm bảo FFU không chỉ lọc bụi mà còn hỗ trợ duy trì độ đồng đều nhiệt độ trong phòng.
4.3. Tần suất mở cửa và chênh áp phòng sạch
Sự chênh lệch áp suất giữa phòng sạch và khu vực hành lang đóng vai trò ngăn chặn ô nhiễm chéo.
Tác động: Mỗi lần mở cửa, áp suất tĩnh trong phòng sẽ bị sụt giảm, tạo cơ hội cho bụi bẩn tràn vào.
Hệ thống khí tươi (Makeup Air): Nếu hệ thống FFU lấy khí tươi từ AHU, trở lực đường ống và các tầng lọc sơ cấp tại AHU sẽ làm thay đổi lưu lượng thực tế tại đầu vào của FFU. Kỹ sư cần tính toán bù trừ tổn thất áp suất này để đảm bảo áp suất dương của phòng sạch luôn duy trì ổn định từ 10-15 Pa.
Tham khảo giải pháp AHU tại:

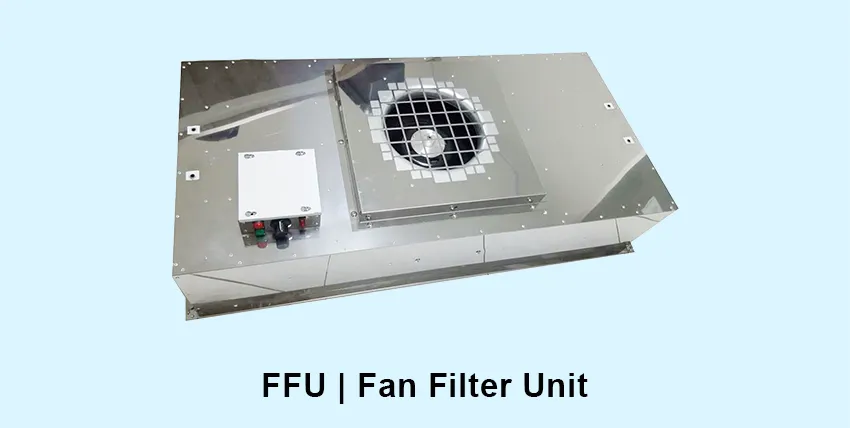

5. FDI Care – Đơn vị tư vấn và cung cấp FFU chính hãng số 1 Việt Nam
FDI Care khẳng định ưu thế tuyệt đối nhờ hạ tầng kho bãi 10.000m² luôn sẵn hàng tại Bắc Giang, chuỗi cung ứng trực tiếp từ hệ thống nhà máy của Công ty Mẹ tại Hồ Nam (Trung Quốc) và năng lực bóc tách khối lượng chuyên sâu giúp tối ưu 10-15% tổng mức đầu tư.
Tại sao các nhà thầu M&E hàng đầu lại tin chọn giải pháp từ FDI Care?
5.1. Năng lực dự trữ khổng lồ và cung ứng siêu tốc
FDI Care có 2 kho hàng tại Bắc Giang diện tích 10,000m² từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch. Nhờ lợi thế này, chúng tôi sẵn sàng đáp ứng các đơn hàng lên đến hàng trăm bộ FFU ngay trong ngày, giúp dự án của khách hàng không bị chậm trễ tiến độ nghiệm thu do phải chờ đợi nhập hàng từ nước ngoài.
5.2. Giải pháp giá gốc trực tiếp từ nhà máy mẹ tại Hồ Nam
Tất cả sản phẩm AHU, FFU, Air Shower, Pass Box đều thuộc hệ thống sản xuất của Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện cơ khí cao, hình thức đẹp và giá tốt hơn từ 10 đến 15% so với tất cả các đơn vị thương mại khác. Chúng tôi cắt bỏ hoàn toàn các cấp đại lý trung gian, mang giá trị thực đến tay Chủ đầu tư.
5.3. Đội ngũ kỹ sư tư vấn chuyên môn sâu
Chúng tôi không chỉ bán thiết bị mà còn đồng hành cùng khách hàng trong khâu thiết kế. Đội ngũ kỹ sư của FDI Care am hiểu các tiêu chuẩn ISO 14644 và các dòng máy cao cấp như ffu camfil, sẵn sàng hỗ trợ khách hàng tính toán mật độ phủ trần và lưu lượng khí tối ưu nhất, đảm bảo phòng sạch vượt qua mọi đợt Audit Audit khắt khe của Samsung hay LG.
6. Đánh giá thực tế từ các đơn vị sử dụng FFU do FDI Care cung cấp
Khách hàng đánh giá rất cao độ chính xác trong việc tính toán của FDI Care, giúp phòng sạch đạt chuẩn ngay lần thẩm định đầu tiên mà vẫn tiết kiệm được đáng kể điện năng vận hành.
Anh Minh Đức - Kỹ sư trưởng M&E Nhà máy Điện tử (KCN Quế Võ):
"Trước đây chúng tôi tự tính và lắp quá nhiều FFU dẫn đến hóa đơn tiền điện cực cao. Sau khi FDI Care vào khảo sát và tính lại theo chuẩn ISO Class 7, số lượng quạt giảm đi 15% mà độ sạch vẫn đạt chuẩn tuyệt đối. Máy chạy rất êm, thông số nồng độ bụi cực kỳ ổn định. Rất chuyên nghiệp!" ⭐⭐⭐⭐⭐
Chị Hoàng Anh - Quản lý dự án Nhà máy Dược phẩm (KCN Tiên Sơn):
"Tôi ấn tượng với cách làm việc của kỹ sư FDI Care. Họ không chỉ bán ffu phòng sạch mà còn cung cấp đầy đủ bản tính lưu lượng và hướng dẫn lắp đặt chi tiết. Việc có sẵn hàng tại kho Bắc Giang giúp chúng tôi hoàn thiện xưởng nhanh hơn dự kiến 2 tuần. Giá thành thực sự rất cạnh tranh." ⭐⭐⭐⭐⭐
7. Những câu hỏi thường gặp khi tính toán và lắp đặt FFU
1. Nếu phòng sạch có diện tích quá nhỏ, công thức tính toán có thay đổi không?
Vẫn áp dụng công thức tiêu chuẩn, nhưng bạn cần lưu ý vị trí đặt quạt sao cho khí sạch phủ đều các góc khuất, tránh tạo ra vùng "khí chết" tích tụ bụi.
2. Tại sao mật độ phủ trần của ISO Class 5 lại lên tới 100%?
Vì ở cấp độ này, toàn bộ trần nhà phải là mặt lọc HEPA/ULPA để tạo dòng chảy tầng thẳng đứng tuyệt đối, ngăn chặn mọi rủi ro nhiễm bụi từ con người.
3. Lưu lượng gió của một bộ FFU tiêu chuẩn của FDI Care là bao nhiêu?
Lưu lượng gió thường dao động từ 1000 đến 1200 $m^3/h$ tùy theo Model. Tuy nhiên, bạn nên kiểm tra bảng thông số chi tiết tại:
4. Nên chọn động cơ EC hay AC để duy trì thông số phòng sạch tốt hơn?
Động cơ EC vượt trội hơn hẳn nhờ khả năng điều chỉnh tốc độ vô cấp chính xác, giúp kỹ sư dễ dàng hiệu chuẩn vận tốc gió đạt đúng 0.45 m/s theo yêu cầu Audit.
5. FDI Care có hỗ trợ đo kiểm vận tốc gió và độ sạch sau khi lắp đặt không?
Có, đội ngũ kỹ thuật của FDI Care hỗ trợ đo kiểm bằng máy chuyên dụng và cung cấp biên bản Validation để khách hàng hoàn thiện hồ sơ chất lượng nhà máy.
6. Có cần tính toán số lượng FFU dự phòng không?
Rất nên lắp dư khoảng 5-10% số lượng quạt để khi cần bảo trì hoặc thay thế một máy, các máy còn lại vẫn duy trì được áp suất dương và độ sạch cho phòng.
7. Mật độ FFU dày đặc có làm tăng độ ồn trong phòng sạch không?
Mật độ càng cao thì độ ồn càng tăng, do đó việc sử dụng dòng quạt ffu tiêu âm cao cấp của FDI Care là giải pháp tối ưu để bảo vệ thính giác công nhân.
8. Làm sao để biết màng lọc HEPA trong FFU đã đến lúc cần thay?
Bạn hãy dựa vào áp suất hiển thị trên đồng hồ chênh áp hoặc đèn cảnh báo lỗi trên hệ thống điều khiển trung tâm mà FDI Care cung cấp.
9. FFU của FDI Care có thể lắp trên trần thạch cao không?
Được, nhưng bắt buộc phải gia cố hệ khung xương thép chịu lực vì mỗi bộ FFU nặng khoảng 25-30kg, trần thạch cao thông thường sẽ không chịu tải được.
10. Tại sao giá FFU của FDI Care lại tốt hơn các đơn vị khác dù cùng chất lượng?
Vì chúng tôi nhập khẩu trực tiếp từ nhà máy Mẹ tại Hồ Nam, loại bỏ hoàn toàn các khâu trung gian thương mại, mang giá trị thực đến cho nhà thầu Việt.
