Trong ngành công nghiệp sản xuất linh kiện điện tử và bán dẫn, sự xuất hiện của những hạt bụi siêu vi cỡ nanomet cũng đủ sức phá hủy toàn bộ vi mạch đắt giá. Đó là lý do hệ thống FFU (Fan Filter Unit) trở thành "trái tim" lọc khí tuần hoàn của các phòng sạch tiêu chuẩn quốc tế. Tùy thuộc vào cấp độ từ ISO Class 1 đến Class 5, hệ thống FFU sẽ được bố trí với mật độ từ 20% đến phủ kín 100% trần nhà, kết hợp sử dụng màng lọc HEPA/ULPA và động cơ biến tần EC thông minh nhằm duy trì dòng khí Laminar thẳng góc liên tục, triệt tiêu vi bụi mà không làm gián đoạn dây chuyền quang khắc hay SMT.
Đặc biệt, lựa chọn đồng hành cùng FDI Care chính là quyết định chiến lược của các chủ đầu tư và nhà thầu M&E thông thái. Bằng chiến lược "Tự làm SEO" đưa website lên Top Google tự nhiên, chúng tôi triệt tiêu 100% chi phí chạy quảng cáo rác (khoản phí mà các bên trung gian thường cộng dồn vào giá vật tư). Nhờ đó, FDI Care tự hào cung cấp các dòng FFU chính hãng với mức giá tận gốc - rẻ hơn từ 5% đến 15% so với thị trường - trực tiếp từ 2 tổng kho 10.000m² tại Bắc Giang.
1. Vai trò và nguyên lý vận hành tạo dòng khí một chiều của FFU được quy định ra sao?
Thiết bị FFU tích hợp động cơ quạt, màng lọc HEPA/ULPA giúp thổi luồng khí thẳng một chiều (Laminar Flow) từ trần xuống sàn để cuốn trôi toàn bộ vi bụi lơ lửng ra khỏi vùng thao tác.
Theo Institute of Environmental Sciences and Technology (IEST-RP-CC002: Unidirectional Flow Clean Air Devices) & International Organization for Standardization (ISO 14644-1: Cleanrooms and associated controlled environments), hệ thống FFU lắp ghép độc lập trên hệ khung trần T-Grid đóng vai trò là động cơ lọc tuần hoàn, tạo áp suất dương khống chế vi bụi liên tục mà không làm gián đoạn dây chuyền SMT.
1.1. Cấu tạo cơ khí tích hợp đồng bộ của hộp quạt FFU bao gồm những gì?

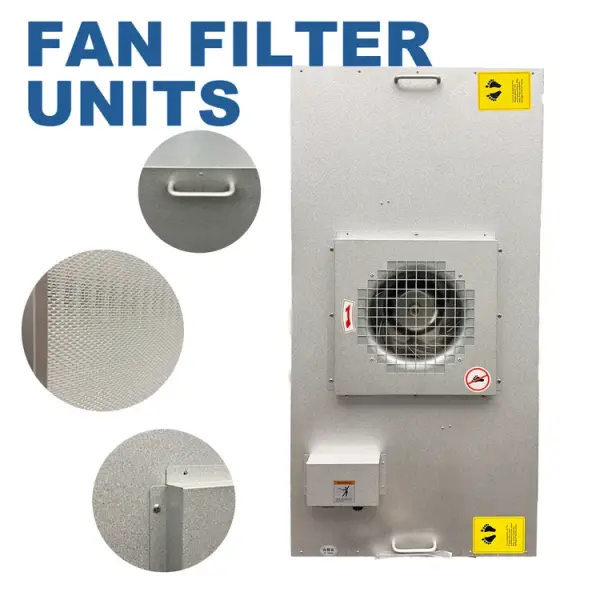

Mỗi khối ffu là một thiết bị cấp khí độc lập, bao gồm động cơ quạt hút (AC hoặc EC biến tần), hộp tản gió (Plenum Box), màng lọc hiệu suất cao (HEPA H14 hoặc ULPA U15 - U17) và lớp màng lưới khuếch tán không khí ở mặt đáy. Dải vỏ hộp thường chế tạo từ Inox 304, thép sơn tĩnh điện hoặc hợp kim nhôm Galfan. Quý khách có thể tham khảo thêm bài viết phân biệt vỏ FFU tại https://fdicare.vn/san-pham/phan-biet-vo-ffu-chat-lieu-inox-304-thep-son-tinh-dien-va-hop-kim-nhom-galfan.html.
1.2. Cơ chế thổi luồng khí thẳng tầng (Laminar Flow) hoạt động như thế nào?
Không khí tươi được quạt hút qua màng lọc sơ cấp, sau đó nén ép qua màng lọc tinh ULPA/HEPA và thổi thẳng xuống dưới theo dạng dòng khí song song đồng đều. Vận tốc gió tiêu chuẩn duy trì ổn định từ 0.3m/s đến 0.45m/s, tạo ra hiệu ứng quét khí liên tục, cuốn trôi mọi hạt vi bụi phát sinh từ con người và máy móc văng ra ngoài rãnh xả đáy sàn nâng.
1.3. Tính linh hoạt và khả năng mở rộng độc lập của FFU có ưu điểm gì vượt trội?
Không bị phụ thuộc hoàn toàn vào hệ thống AHU trung tâm, các thiết bị
2. Ứng dụng thực chiến của FFU theo từng cấp độ vô trùng từ ISO Class 1 đến ISO Class 5 diễn ra như thế nào?
Tùy thuộc vào cấp độ ISO từ Class 1 đến Class 5, mật độ phủ FFU trên trần sẽ biến thiên từ 10% đến 100% kết hợp sử dụng màng lọc ULPA chịu tiêu chuẩn kiểm soát ô nhiễm phân tử (AMC).
2.1. Phân khu siêu sạch cực cao ISO Class 1 – ISO Class 2 yêu cầu mật độ phủ FFU ra sao?
Dây chuyền ứng dụng: Các công đoạn quang khắc cực sâu (EUV Lithography), xử lý bề mặt đế bán dẫn Silicon Wafer kích thước dưới 2 nanomet, sản xuất vi xử lý thế hệ mới.
Quy chuẩn bố trí FFU: Mật độ che phủ FFU trên trần đạt tỷ lệ tuyệt đối từ 80% đến 100% (kín trần). Bắt buộc sử dụng màng lọc ULPA U16/U17 với hiệu suất lọc tới 99.99995% đối với các hạt bụi cực mịn lớn hơn hoặc bằng 0.12 micrometer. Hệ thống ffu hoạt động đồng bộ để triệt tiêu hoàn toàn hạt vi bụi lơ lửng và khống chế nguy cơ ô nhiễm phân tử không khí (AMC).
2.2. Phân khu kiểm tra và đóng gói vi mạch ISO Class 3 – ISO Class 4 sử dụng FFU ra sao?
Dây chuyền ứng dụng: Công đoạn cấy hạt bán dẫn, lắp ráp vi mạch đắt giá, sản xuất cảm biến quang học cao cấp, mài cắt Wafer và đóng gói chip tử nghiệm.
Quy chuẩn bố trí FFU: Mật độ phủ FFU trên hệ trần đạt từ 50% đến 80%. Thiết bị kết nối với hệ thống điều khiển trung tâm qua chuẩn giao tiếp Modbus/RS485. Cho phép tự động hạ lưu lượng gió xuống chế độ chờ (Setback Mode) trong các khung giờ nghỉ để tiết kiệm chi phí năng lượng điện. Quý khách tra cứu thêm bài viết tiêu chuẩn độ ồn FFU tại
https://fdicare.vn/san-pham/tieu-chuan-do-on-ffu-trong-phong-sach-y-te.html
2.3. Phân khu sản xuất mạch in SMT ISO Class 5 quy định mật độ FFU như thế nào?
Dây chuyền ứng dụng: Lắp ráp bo mạch in SMT chính xác cao (PCB), sản xuất Module Camera điện thoại, kiểm tra linh kiện màn hình OLED/OLED vi mô.
Quy chuẩn bố trí FFU: Mật độ phủ FFU đạt từ 20% đến 40%, khống chế số lượng hạt bụi tối đa không vượt quá 3,520 hạt lớn hơn hoặc bằng 0.5 micrometer/m3. FFU có thể bố trí linh hoạt thành dải trần tập trung hoặc lắp ráp trong các buồng sạch di động (Clean Booth), bàn thao tác vô trùng (Clean Bench) chuyên dụng. Quý khách có thể xem thêm hướng dẫn thi công và lắp đặt FFU trần phòng sạch tại
https://fdicare.vn/tin-tuc/huong-dan-thi-cong-va-lap-dat-ffu-tran-phong-sach.html
3. Bảng tổng hợp quy chuẩn kỹ thuật trang bị FFU theo phân cấp phòng sạch điện tử
Sự chuẩn xác trong mật độ thiết kế và lựa chọn màng lọc quyết định tỷ lệ sản phẩm lỗi của nhà máy.
Bảng đối chiếu thông số tiêu chuẩn ISO 14644-1:
| Cấp độ phòng sạch | Mật độ phủ FFU trên trần | Loại màng lọc ứng dụng | Vận hành luồng gió | Dây chuyền sản xuất đặc thù |
|---|---|---|---|---|
| ISO Class 1 - Class 2 | 80% - 100% (Phủ kín trần) | Màng ULPA U16 / U17 (lớn hơn hoặc bằng 0.12 micrometer) | Dòng khí một chiều thẳng góc tuyệt đối | Quang khắc EUV, xử lý Wafer bán dẫn |
| ISO Class 3 - Class 4 | 50% - 80% diện tích trần | Màng ULPA U15 / HEPA H14 | Dòng khí một chiều song song | Cắt mài chip, cấy vi mạch, cảm biến |
| ISO Class 5 | 20% - 40% diện tích trần | Màng HEPA H13 / H14 (lớn hơn hoặc bằng 0.3 micrometer) | Luồng khí tầng kết hợp hỗn hợp | Lắp ráp bo mạch SMT, Camera Module |
| ISO Class 6 - Class 7 | 10% - 20% diện tích trần | Màng HEPA H13 tiêu chuẩn | Luồng khí xáo trộn có định hướng | Khâu đóng gói ngoài, kiểm tra thô |
4. Những yêu cầu kỹ thuật đặc thù nào bắt buộc phải có khi lắp đặt FFU trong ngành bán dẫn?
Hệ thống FFU ngành điện tử phải đạt chuẩn cản trở tĩnh điện ESD, khống chế chênh áp dương liên tục và tích hợp bo mạch điều chỉnh thông minh tiết kiệm năng lượng.
4.1. Khả năng cản trở tích tụ điện áp tĩnh điện (ESD)
Sự ma sát của luồng gió vận tốc cao đi qua màng lọc có thể sinh ra điện thế tĩnh điện. Do đó, toàn bộ phần vỏ khung, lưới tản gió và viền màng lọc của thiết bị ffu bắt buộc phải đạt dải điện trở tiêu tán tĩnh điện từ 10^6 Ohm đến 10^9 Ohm, có dây tiếp địa nối đất riêng để cản trở sự cố phóng điện chập cháy vi chip.
4.2. Khống chế áp suất dương và sự đồng bộ với hệ thống van gió
FFU phải vận hành đồng bộ với hệ thống điều hòa không khí AHU để tạo ra dải chênh áp dương từ 10 Pa đến 25 Pa so với khu vực bên ngoài. Áp suất dương giúp cản trở không khí bẩn và bụi từ phân khu thấp tràn ngược vào buồng sản xuất khi công nhân mở cửa.
4.3. Động cơ EC thông minh và khả năng giám sát từ xa qua mạng
Các dòng
Quý khách tra cứu thêm bài viết so sánh FFU chính hãng và FFU giá rẻ tại
5. Bảng so sánh đặc tính kỹ thuật giữa FFU động cơ EC và FFU động cơ AC truyền thống
Sự chênh lệch về hiệu suất tiêu thụ điện năng và khả năng điều khiển thông minh giữa hai công nghệ quạt.
Bảng đối chiếu kỹ thuật:
| Tiêu chí so sánh | FFU Động Cơ EC (Biến Tần Thông Minh) | FFU Động Cơ AC (Truyền Thống) |
|---|---|---|
| Hiệu suất tiêu thụ điện | Tối ưu điện năng từ 30% đến 50% | Mức tiêu thụ điện năng cao hơn |
| Khả năng điều chỉnh tốc độ | Tùy chỉnh dải vô cấp từ 0% đến 100% qua RS485 | Điều chỉnh theo nấc cứng (3 cấp độ gió) |
| Khả năng tự động bù áp | Tự động tăng tốc quạt khi màng lọc bị nghẹt | Không có tính năng tự động bù lưu lượng |
| Độ nhiệt phát sinh khi chạy | Rất thấp, giảm tải cho hệ thống làm mát AHU | Nhiệt động cơ tỏa ra cao hơn |
| Tuổi thọ vận hành trung bình | Đạt từ 50,000 đến 80,000 giờ liên tục | Đạt từ 20,000 đến 30,000 giờ |
6. Tại sao các tập đoàn điện tử lại ưu tiên chọn thiết bị FFU do FDI Care phân phối?
FDI Care khẳng định vị thế đơn vị cung ứng hàng đầu nhờ sở hữu 2 tổng kho 10,000m² tại Bắc Giang, nguồn hàng tự chủ từ công ty mẹ tại Hồ Nam và mức giá tối ưu rẻ hơn 5% - 15%.
Những thế mạnh vượt trội chỉ có tại FDI Care:
6.1. Sở hữu 2 tổng kho hàng sẵn có diện tích 10,000m² tại Bắc Giang
FDI Care sở hữu hệ thống 2 kho hàng quy mô lớn tại tỉnh Bắc Giang với tổng diện tích lên tới 10,000m². Khả năng lưu trữ sẵn có hàng nghìn bộ thiết bị ffu, Air Shower, Pass Box, AHU và Cửa thép phòng sạch giúp đáp ứng hỏa tốc nhu cầu thay thế, mua bổ sung của các nhà máy điện tử tại Bắc Ninh, Bắc Giang, Thái Nguyên, Hà Nội mà không phải chờ đợi nhập khẩu.
6.2. Sản phẩm thuộc công ty mẹ tại Hồ Nam (Trung Quốc) với độ hoàn thiện vượt trội
Tất cả các dòng thiết bị FFU, AHU, Air Shower, Pass Box do FDI Care phân phối đều được sản xuất trực tiếp từ Công ty Mẹ tại Hồ Nam (Trung Quốc). Với dây chuyền cơ khí tự động hóa hiện đại, sản phẩm đạt độ hoàn thiện sắc nét, kết cấu vỏ đanh chắc, hình thức thẩm mỹ tinh tế và đáp ứng hoàn hảo các tiêu chuẩn kiểm định quốc tế khắt khe.
6.3. Mức giá cạnh tranh tối ưu rẻ hơn thị trường từ 5% đến 15%
Nhờ lợi thế tự chủ sản xuất từ nhà máy công ty mẹ và áp dụng chiến lược SEO phẳng để lên top Google tự nhiên thay vì chi trả ngân sách quảng cáo tốn kém, FDI Care mang lại bảng báo giá thiết bị
7. Đánh giá thực tế từ các giám đốc hạ tầng và kỹ sư vận hành nhà máy bán dẫn
Cộng đồng quản lý kỹ thuật M&E và kỹ sư phòng sạch tại các tập đoàn công nghệ dành nhiều đánh giá 5 sao cho sản phẩm FFU của FDI Care:
Mr. Seung-Woo Park - Giám Đốc Hạ Tầng Nhà Máy Bán Dẫn (KCN Yên Bình, Thái Nguyên):
"Chúng tôi lắp đặt 600 bộ FFU động cơ EC từ FDI Care cho dải phòng sạch ISO Class 3. Thiết bị vận hành cực kỳ êm ái, đo lưu lượng gió và kiểm tra độ sạch đạt chuẩn ngạch 100%. Tổng kho Bắc Giang giao hàng rất hỏa tốc, chứng chỉ CO/CQ và Test Report chính hãng đầy đủ, giá tốt hơn các bên 12%!" ⭐⭐⭐⭐⭐
Bà Trần Ngọc Bảo Trâm - Trưởng Ban Mua Hàng Tự Động Hóa (KCN Quang Châu, Bắc Giang):
"FDI Care hỗ trợ kỹ thuật rất chuyên nghiệp. Hộp quạt FFU vỏ Inox 304 tích hợp màng ULPA đạt hiệu suất lọc hoàn hảo. Bảng điều khiển biến tầng Modbus kết nối mạng mượt mà, giúp nhà máy chúng tôi tối ưu điện năng vận hành rất tốt!" ⭐⭐⭐⭐⭐
8. Những câu hỏi thường gặp (FAQ) về ứng dụng FFU trong nhà máy điện tử và bán dẫn?
8.1. Trả lời ngắn gọn tuổi thọ màng lọc ULPA/HEPA trong thiết bị FFU là bao lâu?
Tuổi thọ trung bình từ 12 đến 24 tháng tùy thuộc vào mật độ bụi và tần suất vệ sinh màng lọc sơ cấp.
8.2. Sự khác nhau cốt lõi giữa màng lọc HEPA H14 và ULPA U15 trong FFU là gì?
Màng HEPA H14 lọc 99.995% hạt lớn hơn hoặc bằng 0.3 micrometer, màng ULPA U15 lọc 99.9995% hạt lớn hơn hoặc bằng 0.12 micrometer.
8.3. Kho hàng FDI Care tại Bắc Giang có sẵn thiết bị FFU động cơ EC không?
Sẵn kho Bắc Giang 10,000m² hàng nghìn bộ FFU đầy đủ quy cách kích thước và dòng động cơ EC/AC.
8.4. Mức chiết khấu đơn giá FFU khi đặt mua số lượng lớn cho dự án là bao nhiêu?
Mức chiết khấu cực kỳ ưu đãi từ 5% đến 15% cho các chủ đầu tư và nhà thầu M&E.
8.5. Tỷ lệ che phủ FFU trên trần phòng sạch ISO Class 1 là bao nhiêu?
Mật độ che phủ bắt buộc từ 80% đến 100% (phủ kín trần) để tạo dòng khí một chiều.
8.6. Tại sao đơn giá thiết bị FFU tại FDI Care lại tối ưu hơn các đơn vị thương mại?
Nhờ tự chủ sản xuất từ công ty mẹ Hồ Nam và áp dụng chiến lược SEO phẳng không tốn chi phí Ads.
8.7. Khả năng chống tĩnh điện ESD của vỏ FFU được kiểm tra như thế nào?
Đo rà soát bằng máy đo điện trở đĩa nặng, đạt dải tiêu chuẩn từ 10^6 Ohm đến 10^9 Ohm.
8.8. FDI Care có hỗ trợ khảo sát và tư vấn thiết kế số lượng FFU miễn phí không?
FDI Care hỗ trợ khảo sát và tính toán số lượng FFU miễn phí 100% cho các dự án.
8.9. Sản phẩm FFU mua tại FDI Care có cấp đầy đủ hóa đơn VAT và CO/CQ không?
Cung cấp trọn bộ hóa đơn VAT, chứng nhận xuất xứ CO và chất lượng CQ chính hãng.
8.10. Thời gian bảo hành hệ thống FFU và động cơ EC tại FDI Care là bao lâu?
Bảo hành chính hãng từ 12 đến 24 tháng cho toàn bộ các thiết bị và động cơ.
