Trong các môi trường phòng sạch đòi hỏi độ vô trùng tuyệt đối như nhà máy dược phẩm chuẩn EU-GMP hay xưởng sản xuất bán dẫn, phương pháp PAO/DOP Test là bài kiểm tra sinh tử bắt buộc để đánh giá tính toàn vẹn của màng lọc FFU. Quy trình này sử dụng máy phát sương dầu PAO/DOP phía trước màng lọc, kết hợp cùng máy quang kế quét rà từng nanomet bề mặt phía sau để phát hiện các vết thủng, khe hở viền gioăng có độ rò rỉ vượt ngưỡng 0.01%, từ đó đưa ra quyết định bả trám keo Silicon (diện tích < 5%) hoặc thay mới màng HEPA hỏa tốc nhằm triệt tiêu hoàn toàn nguy cơ nhiễm khuẩn chéo.
Đặc biệt, lựa chọn đồng hành cùng FDI Care chính là quyết định chiến lược của các kỹ sư kiểm định và nhà thầu M&E. Bằng chiến lược "Tự làm SEO" đưa website lên Top Google tự nhiên, FDI Care triệt tiêu 100% chi phí chạy quảng cáo đắt đỏ, tự hào mang đến các dòng FFU và màng HEPA/ULPA cam kết 100% vượt qua bài test DOP/PAO khắt khe với mức giá tận gốc - rẻ hơn từ 5% đến 15% so với thị trường - trực tiếp từ 2 tổng kho 10.000m² tại Bắc Giang.

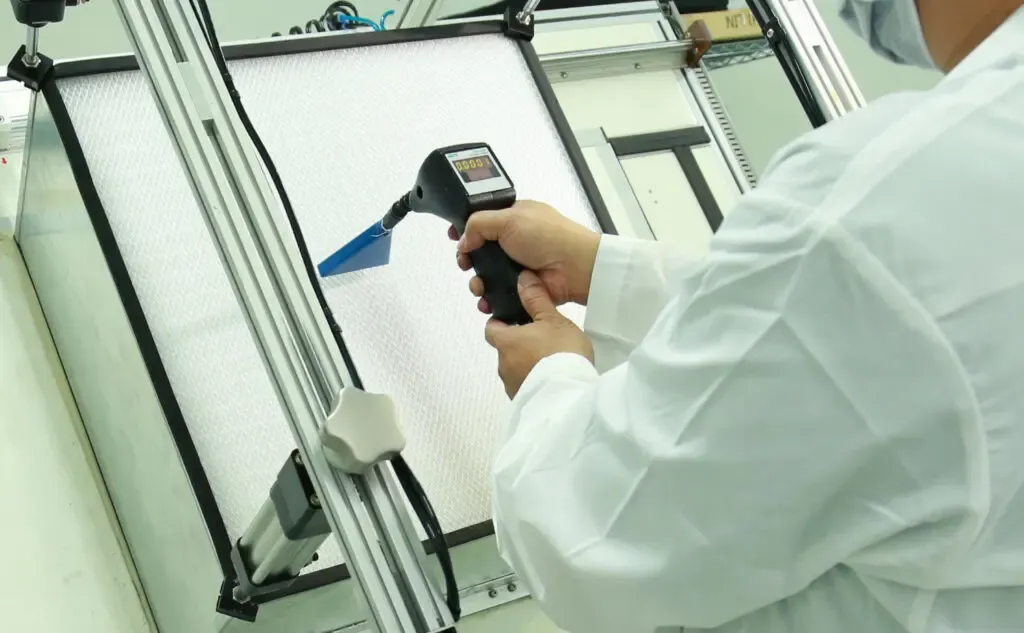

1. Phương pháp PAO/DOP Test rò rỉ màng lọc FFU tại chỗ được định nghĩa và vận hành theo nguyên lý nào?
PAO/DOP Test là phương pháp bơm khí dung dầu PAO hoặc DOP vào phía trước màng lọc FFU và dùng máy quang kế quét rà phía sau để phát hiện các điểm rò rỉ vượt quá 0.01%.
Theo International Organization for Standardization (ISO 14644-3: Cleanrooms and associated controlled environments - Part 3: Test methods) & Institute of Environmental Sciences and Technology (IEST-RP-CC034: HEPA and ULPA Filter Leak Tests), phương pháp thử nghiệm rò rỉ tại chỗ bắt buộc phải kiểm tra tính toàn vẹn của toàn bộ màng lọc, khung viền đệm và vị trí tiếp giáp sau khi lắp đặt hoàn thiện trên hệ trần.
1.1. Chất khí dung thử nghiệm PAO và DOP có sự khác biệt như thế nào về độ an toàn?
DOP (Dioctyl Phthalate): Là hợp chất hữu cơ tạo hạt sương dầu truyền thống được sử dụng trong các phòng thí nghiệm kiểm định màng lọc HEPA/ULPA.
PAO (Polyalphaolefin): Là chất lỏng tổng hợp an toàn, hoàn toàn không độc hại, không gây ung thư, được chỉ định thay thế DOP trong hầu hết các quy trình thử nghiệm phòng sạch hiện đại.
1.2. Máy quang kế phát hiện các điểm hở cơ học trên màng lọc FFU dựa trên cơ chế gì?
Máy phát khí dung sẽ hóa hơi chất lỏng PAO/DOP thành dải hạt sương dầu có đường kính trung bình từ 0.1 đến 0.3 micrometer thổi vào phía trên thiết bị ffu. Nếu màng lọc hoặc gioăng niêm phong bị thủng rách, dải hạt sương dầu sẽ luồn qua điểm hở đi xuống phía dưới. Đầu dò của máy quang kế (Aerosol Photometer) quét qua sẽ phát hiện sự gia tăng nồng độ hạt và phát tín hiệu cảnh báo hỏa tốc.
Quý khách tra cứu thêm bài viết cấu tạo FFU tiêu chuẩn tại https://fdicare.vn/tin-tuc/cau-tao-ffu-tieu-chuan.html.
2. Công tác chuẩn bị thiết bị và hiệu chỉnh FFU trước khi đo cần đáp ứng những yêu cầu kỹ thuật nào?
Công tác chuẩn bị đòi hỏi 3 nhóm thiết bị: Máy quang kế đo nồng độ, Máy phát khí dung PAO/DOP, Nguồn khí nén, và bật FFU ổn định tốc độ gió 0.45 m/s ± 20%.
2.1. Bộ thiết bị đo kiểm chuyên dụng bao gồm những máy móc sinh tử nào?
Máy quang kế đo nồng độ khí dung: Thiết bị đo có độ nhạy cao, hiển thị tỷ lệ phần trăm rò rỉ trực tiếp trên màn hình LCD.
Máy phát khí dung: Sử dụng nguồn nhiệt hoặc áp suất khí nén/Nitơ để hóa hơi dầu PAO/DOP thành lớp sương dầu đồng đều.
Dây dẫn khí chịu áp và nắp đậy cổng thử nghiệm.
2.2. Vận tốc gió của FFU cần được hiệu chỉnh ra sao để đạt trạng thái cân bằng trước khi test?
Trước khi thử nghiệm, kỹ thuật viên tiến hành bật thiết bị
Quý khách tra cứu thêm bài viết hướng dẫn thi công và lắp đặt FFU trần phòng sạch tại

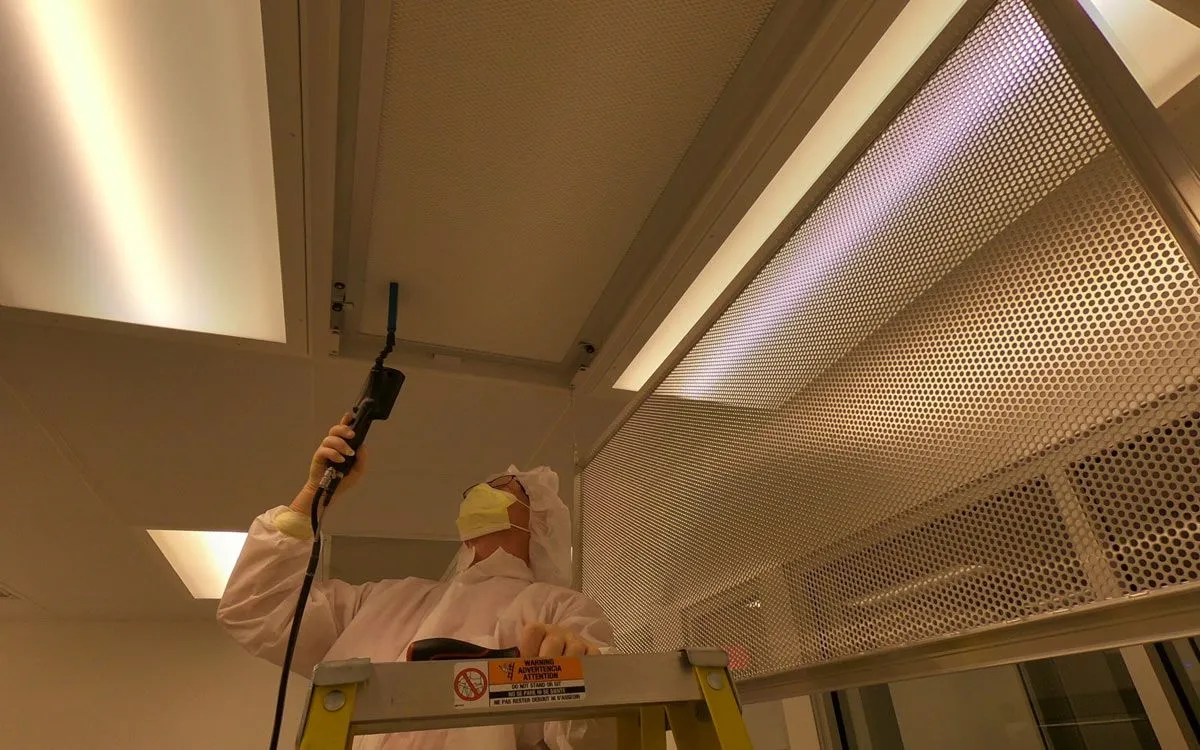

3. Quy trình 4 bước thao tác quét rà rò rỉ màng lọc FFU chuẩn ngạch ISO 14644-3 được tiến hành như thế nào?
Quy trình 4 bước gồm: Bước 1 - Bơm khí dung PAO/DOP -> Bước 2 - Đo nồng độ đầu vào (100% Upstream) -> Bước 3 - Quét đầu dò phía sau (Downstream Scan) -> Bước 4 - Đánh giá chỉ số rò rỉ.
3.1. Thao tác cấp khí dung thử nghiệm phía trước màng lọc diễn ra như thế nào?
Kết nối ống dẫn từ Máy phát khí dung PAO/DOP vào cổng Injection Port phía trên phin lọc FFU. Khởi động máy phát để tạo dòng sương dầu PAO đi vào khoang chứa phía trước màng lọc. Điều chỉnh lưu lượng khí nén để nồng độ sương dầu duy trì ổn định trong dải từ 10 microgram/liter đến 20 microgram/liter (hoặc theo quy định cụ thể của SOP dự án).
3.2. Làm thế nào để thiết lập giá trị nồng độ chuẩn đầu vào 100%?
Cắm dây lấy mẫu của Máy quang kế vào cổng Sampling Port phía trước màng lọc. Tiến hành đo nồng độ khí dung thực tế và nhấn phím Calibrate/Set 100% trên máy quang kế. Giá trị này được gán làm mốc tham chiếu chuẩn 100% cho toàn bộ quá trình thử nghiệm.

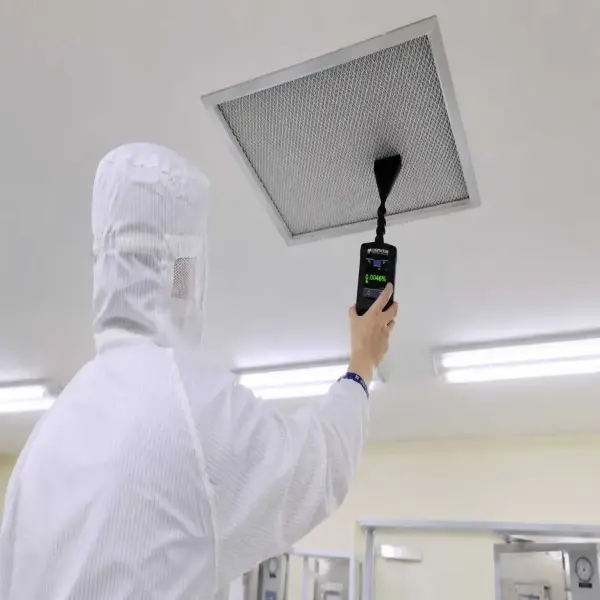

3.3. Kỹ thuật viên cần tuân thủ khoảng cách và tốc độ nào khi quét đầu dò phía sau màng lọc?
Chuyển đầu dò của Máy quang kế sang phía dưới màng lọc (phía trong phòng sạch). Kỹ thuật viên di chuyển đầu dò quét chậm với tốc độ không vượt quá 5 cm/giây, giữ khoảng cách từ đầu dò đến bề mặt màng lọc từ 2 cm đến 3 cm.
Quét toàn bộ diện tích bề mặt giấy lọc theo dải ziczac đan xéo.
Quét kỹ các đường viền gấp nếp, khung vách nhôm, và vị trí đệm gioăng (Gasket) tiếp giáp giữa màng lọc với vỏ ffu.
3.4. Mốc chỉ số phần trăm nào quyết định việc màng lọc FFU đạt hay không đạt chuẩn nghiệm thu?
Mức chỉ số chấp nhận: Tỷ lệ rò rỉ hiển thị trên máy quang kế tại mọi điểm quét không được vượt quá 0.01% so với giá trị nồng độ chuẩn Upstream 100%.
Nếu chỉ số tại bất kỳ vị trí nào vượt quá 0.01%, điểm đó bị tính là lỗi rò rỉ không đạt chuẩn ngạch.
Quý khách tra cứu thêm cách đọc lỗi và xử lý sự cố quạt FFU tại
4. Phương án xử lý và khắc phục kỹ thuật nào cần thực hiện ngay khi phát hiện vết rò rỉ màng lọc FFU?
Khi phát hiện điểm hở > 0.01%, cần đánh dấu vị trí, trám bổ sung keo Silicon chuyên dụng (diện tích sẹo < 5% tổng mặt màng) hoặc thay mới màng HEPA.
4.1. Kỹ thuật viên xử lý đánh dấu vị trí rò rỉ như thế nào để cản trở sự nhầm lẫn?
Ngay khi máy quang kế phát âm thanh cảnh báo hoặc hiển thị chỉ số > 0.01%, kỹ thuật viên phải dừng đầu dò, di chuyển qua lại để xác định chính xác tâm điểm rò rỉ và dùng bút dạ chuyên dụng đánh dấu vị trí trên khung hoặc viền giấy lọc.
4.2. Khi nào cho phép trám vá keo Silicon và khi nào bắt buộc phải thay mới màng HEPA FFU?
Trám vá bằng keo Silicon phòng sạch: Nếu vết rò rỉ nằm ở viền khung hoặc vi vết nhỏ trên giấy lọc, cho phép bả keo Silicon trung tính chuyên dụng để bịt kín. Tổng diện tích các điểm trám vá không được vượt quá 5% tổng diện tích bề mặt màng lọc.
Thay thế màng HEPA mới: Nếu vết rách giấy lọc rộng, đứt gãy cấu trúc lớn hoặc tổng diện tích hở > 5%, bắt buộc phải bóc bỏ và thay thế phôi màng HEPA H14/ULPA U15 mới hỏa tốc.
Tiến hành test lại PAO/DOP toàn bộ khu vực vừa khắc phục cho đến khi đạt chuẩn < 0.01%, sau đó dán tem kiểm định và lưu hồ sơ nghiệm thu.
Quý khách tra cứu thêm bài viết kết hợp FFU với màng lọc HEPA và than hoạt tính tại
5. Bảng tổng hợp quy chuẩn nghiệm thu Leak Test PAO/DOP cho FFU quy định những thông số cốt lõi gì?
Sự chuẩn xác trong khâu đo kiểm khẳng định chất lượng hệ thống phòng sạch.
Bảng đối chiếu tiêu chuẩn nghiệm thu rò rỉ:
| Hạng mục thử nghiệm | Thông số kỹ thuật quy chuẩn | Thiết bị / Dụng cụ ứng dụng |
|---|---|---|
| Nồng độ khí dung Upstream | Duy trì từ 10 microgram/liter đến 20 microgram/liter | Máy phát khí dung PAO/DOP & Dầu PAO-4 |
| Vận tốc quét đầu dò | Tốc độ di chuyển nhỏ hơn hoặc bằng 5 cm/giây | Đầu dò máy quang kế (Aerosol Photometer) |
| Khoảng cách quét màng | Duy trì khoảng cách từ 2 cm đến 3 cm | Thước định vị đầu đo rà soát |
| Ngưỡng rò rỉ tối đa (Leak) | Chỉ số cho phép nhỏ hơn hoặc bằng 0.01% nồng độ Upstream | Màn hình máy quang kế hiển thị % |
| Giới hạn trám vá keo | Tổng diện tích vết trám nhỏ hơn hoặc bằng 5% bề mặt màng | Keo Silicon trung tính phòng sạch |
6. Những sai lầm kỹ thuật sinh tử nào cần cản trở tuyệt đối khi thực hiện PAO/DOP Test cho FFU?
Cần tránh 3 sai lầm: Bơm nồng độ khí dung quá cao làm nghẹt màng, Quét đầu dò quá nhanh, và Bỏ qua khâu rà soát viền khung tiếp giáp.
6.1. Điều gì nguy hiểm sẽ xảy ra nếu bơm nồng độ khí dung Upstream vượt quá ngưỡng cho phép?
Việc điều chỉnh máy phát tạo lượng sương dầu quá đậm đặc (> 100 microgram/liter) sẽ làm dầu PAO đọng bám dày đặc trên nếp giấy lọc, gây nghẹt bít màng lọc HEPA hỏa tốc và làm sụt giảm vĩnh viễn lưu lượng gió của
6.2. Mức độ sai lệch kết quả ra sao nếu thao tác quét đầu dò quá nhanh hoặc đặt quá xa bề mặt màng?
Nếu kỹ thuật viên di chuyển đầu dò với tốc độ quá nhanh (> 10 cm/giây) hoặc đặt đầu đo quá xa (> 5 cm), luồng gió xả sẽ làm loãng nồng độ sương dầu rò rỉ, khiến máy quang kế không kịp ghi nhận điểm hở, dẫn đến kết quả nghiệm thu ảo.

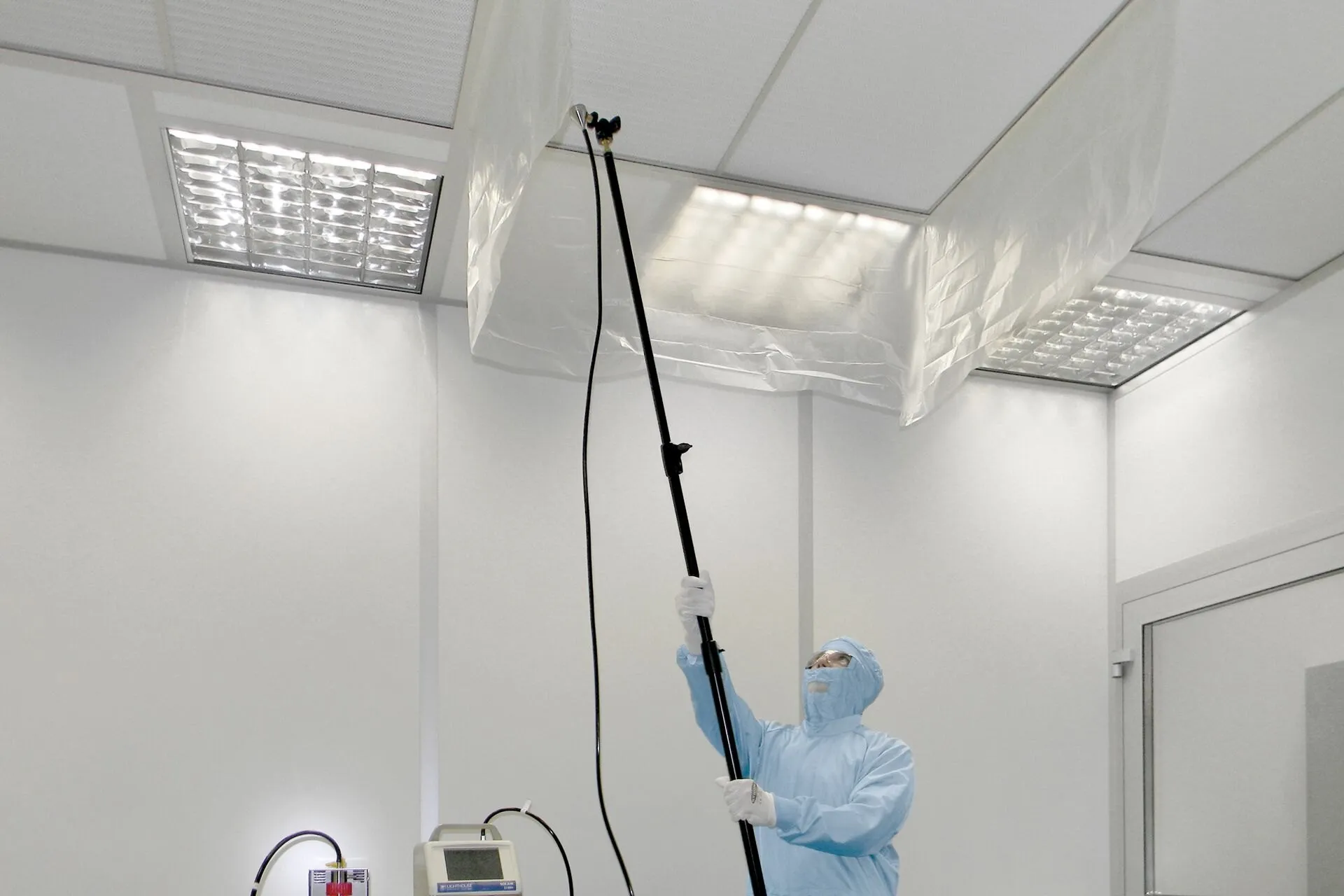

7. Lý do tại sao FDI Care lại là đơn vị cung ứng FFU và màng lọc chuẩn DOP/PAO Test uy tín tại Việt Nam?
FDI Care khẳng định vị thế đơn vị dẫn đầu thị trường nhờ sở hữu 2 tổng kho 10,000m² tại Bắc Giang, tự chủ sản xuất từ công ty mẹ tại Hồ Nam và mức giá tối ưu rẻ hơn từ 5% đến 15%.
Những thế mạnh vượt trội chỉ có tại FDI Care:
7.1. Ưu thế sẵn hàng từ hệ thống 2 tổng kho 10,000m² tại Bắc Giang mang lại lợi ích gì cho dự án?
FDI Care sở hữu 2 tổng kho hàng lớn tại Bắc Giang với tổng diện tích lên tới 10,000m². Khả năng lưu trữ hàng nghìn phôi thiết bị lọc khí ffu, màng HEPA H13/H14, màng ULPA U15, Air Shower, Pass Box giúp công ty sẵn sàng giao hàng hỏa tốc cho các nhà máy trên toàn quốc mà không cần chờ đợi nhập khẩu lâu.
7.2. Năng lực tự chủ sản xuất từ nhà máy công ty mẹ tại Hồ Nam đảm bảo tính toàn vẹn màng lọc ra sao?
Tất cả các dòng sản phẩm FFU, màng lọc HEPA, AHU, Air Shower, Pass Box đều thuộc quyền sở hữu sản xuất trực tiếp từ Công ty Mẹ tại Hồ Nam (Trung Quốc). Mọi công đoạn đúc khung nhôm/Inox, chiết keo niêm phong niêm khít và gấp nếp giấy lọc HEPA đều đạt độ hoàn thiện sắc nét, đảm bảo 100% phôi màng vượt qua kỳ PAO/DOP Leak Test khắt khe.
7.3. Chiến lược SEO phẳng giúp FDI Care tối ưu hóa chi phí cho khách hàng như thế nào?
Tất cả các thiết bị FFU do FDI Care phân phối đều đính kèm trọn bộ Test Report, CO/CQ và chứng nhận kiểm định rò rỉ từ nhà máy. Nhờ áp dụng chiến lược SEO để lên top Google thay vì chi trả chi phí quảng cáo tốn kém, đơn giá thiết bị FFU và màng lọc tại FDI Care rẻ hơn từ 5% đến 15% so với tất cả các đơn vị thương mại khác trên thị trường.
8. Khách hàng thực tế đánh giá như thế nào về chất lượng FFU và màng lọc do FDI Care cung cấp?
Cộng đồng kỹ sư kiểm định và quản lý chất lượng QA/QC tại các tập đoàn công nghệ dành nhiều đánh giá 5 sao cho sản phẩm của FDI Care:
Mr. Arthur Pendelton - Trưởng Ban Kiểm Định Hạ Tầng Dược Phẩm (KCN Tiên Sơn, Bắc Ninh):
"Chúng tôi vừa tiến hành quét PAO Leak Test cho toàn bộ 280 bộ FFU vỏ Inox 304 do FDI Care cung cấp cho phân khu vô trùng Grade A. Kết quả 100% phôi màng HEPA H14 đạt chỉ số rò rỉ nhỏ hơn 0.001%, khung viền chiết keo vô cùng kín khít. Hóa đơn VAT và CO/CQ đính kèm chính hãng đầy đủ, giá tốt hơn các bên 12%!" ⭐⭐⭐⭐⭐
Bà Hoàng Thu Thủy - Trưởng Phòng Mua Hàng Nhà Máy Bán Dẫn (KCN Quang Châu, Bắc Giang):
"FDI Care cung cấp thiết bị FFU và màng ULPA rất chất lượng. Đội ngũ kỹ sư hỗ trợ máy đo quang kế rà soát leak test tận công trình rất chuyên nghiệp!" ⭐⭐⭐⭐⭐
9. Những câu hỏi thường gặp (FAQ) về quy trình PAO/DOP Test màng lọc FFU?
9.1. Ngưỡng rò rỉ tối đa cho phép khi test PAO màng HEPA FFU là bao nhiêu?
Ngưỡng rò rỉ tối đa cho phép là 0.01% so với nồng độ chuẩn Upstream 100%.
9.2. Sự khác nhau cốt lõi giữa thử nghiệm PAO và DOP là gì?
PAO không độc hại và an toàn cho sức khỏe, trong khi DOP có nguy cơ gây hại nên ít được dùng.
9.3. Tốc độ quét đầu dò máy quang kế phía sau màng FFU tiêu chuẩn là bao nhiêu?
Tốc độ di chuyển đầu dò không vượt quá 5 cm/giây để máy ghi nhận chính xác.
9.4. Kho hàng FDI Care tại Bắc Giang có sẵn FFU và màng HEPA đạt chuẩn PAO Test không?
Sẵn kho Bắc Giang 10,000m² hàng nghìn bộ FFU và màng HEPA giao hỏa tốc.
9.5. Mức chiết khấu đơn giá FFU khi đặt mua số lượng lớn cho dự án là bao nhiêu?
Mức chiết khấu cực kỳ ưu đãi từ 5% đến 15% cho các nhà thầu M&E và chủ đầu tư.
9.6. Tại sao đơn giá thiết bị FFU tại FDI Care lại tối ưu hơn các đơn vị thương mại?
Nhờ lợi thế tự chủ sản xuất từ công ty mẹ Hồ Nam và áp dụng chiến lược SEO phẳng không tốn chi phí Ads.
9.7. Diện tích lỗ rách màng HEPA FFU được phép trám keo Silicon tối đa là bao nhiêu?
Tổng diện tích vết trám không vượt quá 5% tổng diện tích bề mặt màng lọc.
9.8. FDI Care có hỗ trợ khảo sát và đo rà soát PAO Test màng FFU miễn phí không?
FDI Care hỗ trợ kỹ sư khảo sát và đo rà soát leak test miễn phí 100% cho các dự án.
9.9. Sản phẩm FFU mua tại FDI Care có cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ không?
Cung cấp trọn bộ hóa đơn VAT, chứng nhận xuất xứ CO và chất lượng CQ chính hãng.
9.10. Thời gian bảo hành chất lượng thiết bị FFU và màng lọc tại FDI Care là bao lâu?
Bảo hành chính hãng từ 12 đến 24 tháng cho toàn bộ các thiết bị và động cơ.
