Kết hợp FFU với màng lọc HEPA và than hoạt tính trong hệ thống phòng sạch

Việc kết hợp FFU với màng lọc HEPA và than hoạt tính là giải pháp cơ nhiệt điện lạnh đa năng, tích hợp quạt hút cưỡng bức cùng hệ thống lọc 3 tầng kiên cố (lọc thô chắn bụi, than hoạt tính hấp phụ khí độc và HEPA tinh lọc bụi mịn) nhằm tạo ra dòng chảy không khí tinh khiết tuyệt đối cho không gian lồng xưởng.

Sở hữu khả năng "bảo vệ kép", module xử lý khí thông minh này giúp triệt tiêu đồng thời 99,99% hạt bụi siêu vi 0,3 µm và các mùi hóa chất (VOCs, dung môi IPA) bay hơi, trở thành thành tố bắt buộc phải có trong các dây chuyền sản xuất vi điện tử bán dẫn SMT, phòng sạch dược phẩm cGMP hay phòng mổ bệnh viện.

Để hệ thống vận hành với độ ồn êm ái, bù áp mượt mà và vượt qua các tiêu chuẩn kiểm định khắt khe, các chủ đầu tư nên nhập thiết bị trực tiếp tại tổng thầu FDI Care nhằm thụ hưởng hàng chuẩn xuất khẩu từ tổng kho Bắc Giang 10.000m², đầy đủ hồ sơ CO/CQ Validation, đồng thời tiết kiệm ngay 5-15% ngân sách nhờ chiến lược tối ưu SEO tự nhiên mà không mất tiền quảng cáo.

1. Bản chất kỹ thuật của việc kết hợp FFU với màng lọc HEPA và than hoạt tính là gì?

Kết hợp FFU với màng lọc HEPA và than hoạt tính là giải pháp cơ nhiệt điện lạnh tích hợp quạt hút cưỡng bức, màng lọc cơ học hạt bụi mịn và màng hấp phụ hóa học vào trong một module ffu phòng sạch nhỏ gọn. Chu trình này tạo ra dòng chảy dạt ngang hoặc đứng (Laminar Flow) tinh khiết tuyệt đối cho không gian lồng xưởng.

Dựa trên tài liệu Cleanroom Technology and Contamination Control by W. Whyte, sự kết hợp giữa lọc bụi cơ học và hấp phụ hóa học carbon mang lại hiệu ứng bảo vệ kép. Trong khi màng lọc HEPA bắt giữ 99,99% hạt bụi kích thước từ 0,3 µm, thì các lỗ xốp vi mô của than hoạt tính (diện tích bề mặt lên tới 1.000 m²/g - 1.500 m²/g) sẽ bẫy gọn các phân tử khí độc, dung môi Isopropyl Alcohol (IPA) và hơi hóa chất bằng lực Van der Waals, quý khách tra cứu chi tiết dòng module lọc khí tại: https://fdicare.vn/san-pham/thiet-bi-loc-khi-ffu.html.

2. Chi tiết 3 tầng lọc chốt chặn trong module FFU tích hợp đa năng gồm những gì?

Module FFU tích hợp đa năng sở hữu cấu trúc 3 tầng lọc chốt chặn nối tiếp kiên cố bao gồm: Tầng lọc thô (Pre-filter) chắn bụi hạt to; Tầng lọc than hoạt tính hấp thụ khí độc VOCs; và Tầng màng lọc HEPA tinh lọc bụi mịn vi mô.

2.1. Tầng lọc thô (Pre-filter) chắn bụi hạt to

Tầng lọc thô (Pre-filter) chắn bụi hạt to là lớp lọc sơ cấp đặt tại cửa hút gió của quạt FFU giúp giữ lại các hạt bụi thô, sợi tơ tóc kích thước lớn hơn 5 µm. Tầng lọc này ngăn chặn màng HEPA và carbon bị tắc nghẽn cơ học quá nhanh, kéo dài tuổi thọ cho toàn bộ module.

2.2. Tầng lọc than hoạt tính hấp thụ khí độc VOCs

Tầng lọc than hoạt tính hấp thụ khí độc VOCs là lớp carbon hoạt tính dạng hạt hoặc sợi bọt xốp được bố trí ngay trước hoặc sau quạt hút. Tầng lọc này chịu trách nhiệm hấp phụ hóa học các chất khí gây mùi, hơi axit, VOCs bay hơi từ quá trình dán keo, dập mạch điện tử SMT hay đóng gói dược phẩm.

2.3. Tầng màng lọc HEPA tinh lọc bụi mịn vi mô

Tầng màng lọc HEPA tinh lọc bụi mịn vi mô là lớp màng lọc HEPA (hoặc ULPA) xếp tầng ziczac đặt tại cửa xả cuối cùng. Nhờ luồng gió phân bổ đều từ cánh quạt, màng lọc triệt tiêu 99,99% vi khuẩn, hạt bụi siêu mịn cỡ 0,3 µm, cấp khí sạch tinh khiết xuống khu vực làm việc, quý khách tra cứu đặc tính màng lọc tại full url: https://fdicare.vn/san-pham/mang-loc-hepa.html.

3. Những ưu điểm vượt trội khi triển khai hệ thống FFU tích hợp than hoạt tính là gì?

Mô hình nâng cấp module Fan Filter Unit đa năng mang lại 4 ưu điểm vượt trội bao gồm: Xử lý triệt để kép cả bụi mịn và mùi hóa chất; Tiết kiệm diện tích gá đút trần treo; Tùy biến linh hoạt theo phân khu sạch; và Duy trì dải chênh áp dương khép kín.

3.1. Xử lý triệt để kép cả bụi mịn và mùi hóa chất

Xử lý triệt để kép cả bụi mịn và mùi hóa chất giúp triệt tiêu đồng thời nguy cơ dính bụi trên tấm nền OLED và hiện tượng ăn mòn mạch đồng do hơi khí axit lơ lửng trong không khí. Mô hình tạo ra vi khí hậu an toàn tuyệt đối cho người lao động và linh kiện.

3.2. Tiết kiệm diện tích gá đút trần treo

Tiết kiệm diện tích gá đút trần treo bằng cách gắn trực tiếp module FFU Fan Filter Unit lên khung trần T-Grid thay vì phải lắp đặt thêm hệ thống xử lý mùi cồng kềnh trên đường ống AHU, giúp hạ thấp độ cao trần giả. Điều này tối ưu hóa không gian kiến trúc nhà xưởng.

3.3. Tùy biến linh hoạt theo phân khu sạch

Tùy biến linh hoạt theo phân khu sạch bằng cách dễ dàng bổ sung hoặc thay thế tấm carbon tại các vị trí sinh mùi mà không làm ảnh hưởng đến cấu trúc tổng thể của phòng sạch. Giải pháp giúp tối ưu hóa ngân sách đầu tư ban đầu.

3.4. Duy trì dải chênh áp dương khép kín

Duy trì dải chênh áp dương khép kín nhờ động cơ EC quạt hút tạo cột áp tĩnh từ 250 Pa đến 350 Pa, đẩy dòng khí qua 3 tầng lọc mượt mà, giữ cho áp suất buồng sạch luôn ổn định từ 10 Pa đến 30 Pa. Chặn đứng hiện tượng bọt khí bẩn tràn ngược vào lồng xưởng.

4. Bảng tính toán số lượng FFU tích hợp cần thiết cho các cấp độ phòng sạch được xác định ra sao?

Số lượng FFU tích hợp cần thiết cho các cấp độ phòng sạch được xác định dựa trên 3 chỉ số kỹ thuật cốt lõi: Cấp độ sạch ISO 14644-1, Bội số trao đổi khí (ACH), và Tỷ lệ bao phủ trần (Ceiling Coverage Ratio). Kỹ sư có thể tra cứu chi tiết công thức tại đường dẫn full url: https://fdicare.vn/san-pham/cach-tinh-toan-so-luong-ffu-can-thiet-cho-phong-sach.html.

Barem tỷ lệ bao phủ trần (Ceiling Coverage Ratio) do FDI Care (https://fdicare.vn/) tổng hợp tham chiếu:

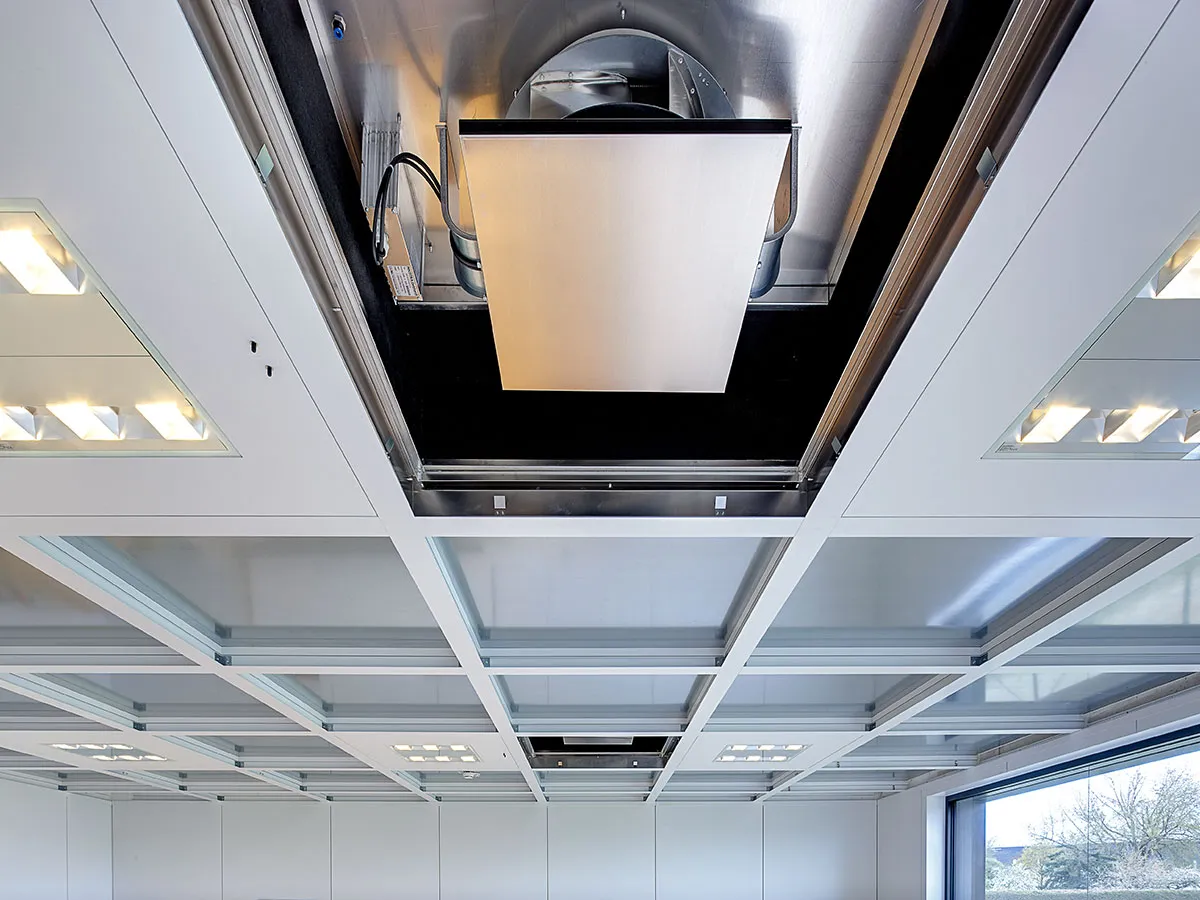

5. Những ngành công nghiệp nào bắt buộc phải áp dụng giải pháp FFU kết hợp carbon?

Giải pháp FFU kết hợp carbon là thành tố bắt buộc trong 3 nhóm ngành công nghiệp trọng điểm bao gồm: Sản xuất bán dẫn và vi điện tử SMT; Nhà máy dược phẩm và sinh học cGMP; cùng Hệ thống phòng mổ bệnh viện và phòng thí nghiệm Virus.

5.1. Sản xuất bán dẫn và vi điện tử SMT

Sản xuất Bán dẫn và Vi điện tử SMT là lĩnh vực bắt buộc phải lọc carbon vì hơi dung môi tẩy rửa chì hàn và keo dán IC nếu không được hấp thụ sẽ bám vào bề mặt wafer, gây ngắn mạch vi mô.

5.2. Nhà máy dược phẩm và sinh học cGMP

Nhà máy Dược phẩm và Sinh học cGMP đòi hỏi lắp đặt FFU carbon để xử lý triệt để mùi nguyên liệu hóa dược, bào chế kháng sinh, ngăn ngừa ô nhiễm mùi chéo giữa các phòng pha chế.

5.3. Phòng mổ bệnh viện và phòng thí nghiệm Virus

Phòng mổ Bệnh viện và Phòng thí nghiệm Virus bắt buộc áp dụng để loại bỏ hoàn toàn mùi thuốc khử trùng, hơi cồn IPA, cồn hít gây mê, bảo vệ sức khỏe cho y bác sĩ trong các ca mổ kéo dài.

6. Những chỉ tiêu kỹ thuật nào cần khống chế khi bảo trì thay thế màng lọc FFU?

Công tác bảo dưỡng thay thế màng lọc FFU định kỳ bắt buộc phải kiểm soát nghiêm ngặt 2 chỉ tiêu kỹ thuật chốt chặn bao gồm: Tầm soát điểm bão hòa của màng than hoạt tính; và Kiểm tra độ chênh áp qua màng lọc HEPA.

6.1. Tầm soát điểm bão hòa của màng than hoạt tính

Tầm soát điểm bão hòa của màng than hoạt tính để phát hiện sớm thời điểm than hoạt tính hút no dung môi, tránh mất khả năng hấp phụ và nguy cơ nhả ngược khí độc vào phòng. Cần định kỳ đo nồng độ VOCs đầu ra bằng máy PID (Photoionization Detector) để thay thế tấm carbon kịp thời (thường từ 6 đến 12 tháng/lần).

6.2. Kiểm tra độ chênh áp qua màng lọc HEPA

Kiểm tra độ chênh áp qua màng lọc HEPA để kịp thời thay màng mới khi cảm biến chênh áp báo chỉ số qua màng HEPA vượt quá 450 Pa (gấp đôi áp suất ban đầu 220 Pa). Thao tác này giúp dập tắt nguy cơ quá tải gây cháy cuộn dây motor quạt.

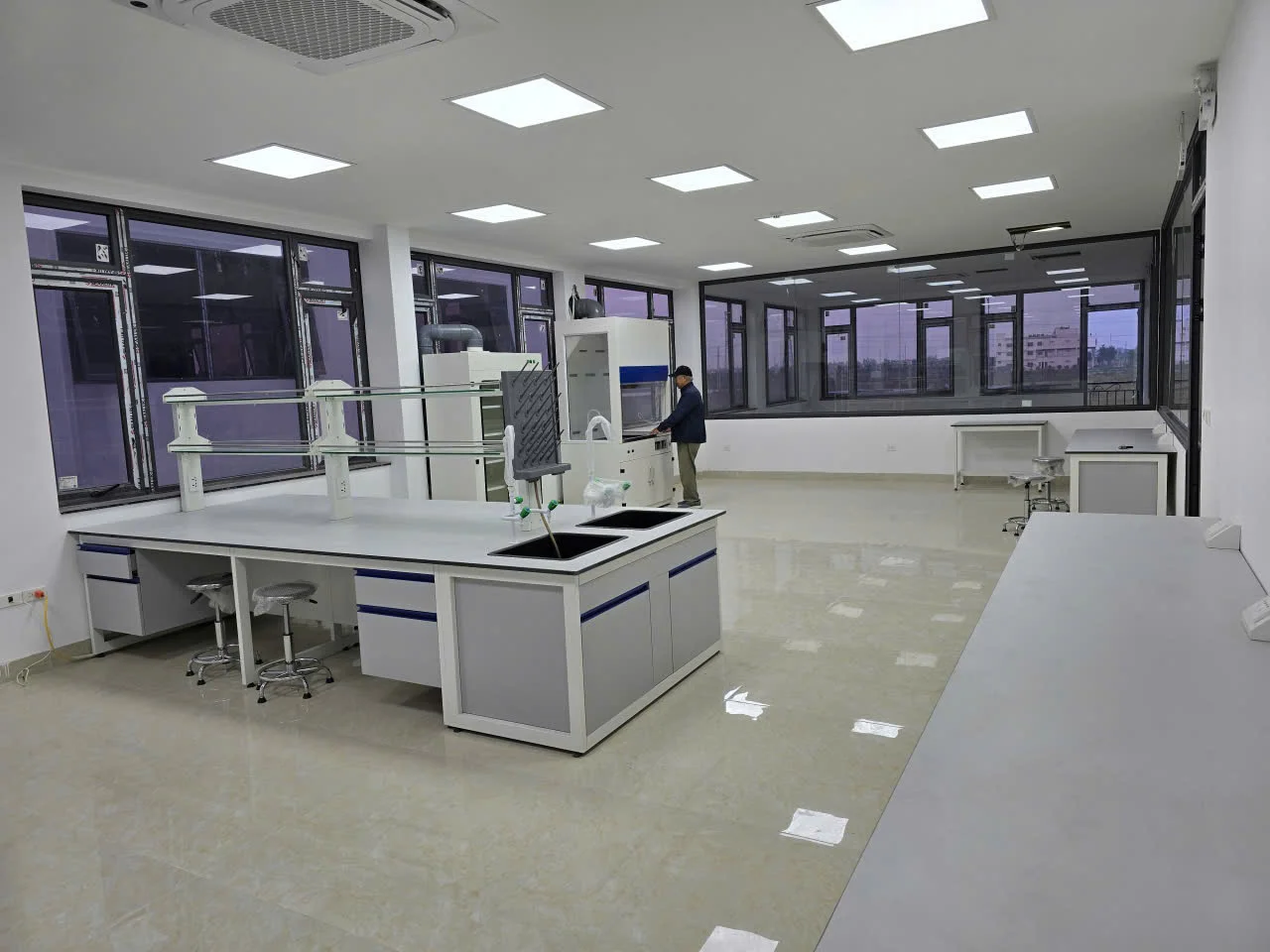

7. Tại sao tổng thầu FDI Care lại sở hữu năng lực cung ứng và giá thành thiết bị FFU số 1 thị trường?

FDI Care khẳng định năng lực cung ứng FFU số 1 thị trường nhờ sở hữu 3 lợi thế cạnh tranh vượt trội: Hạ tầng 2 tổng kho Bắc Giang diện tích 10.000 m²; Sản phẩm chính hãng trực thuộc Công ty Mẹ tại Hồ Nam với đơn giá tốt hơn 10% đến 15%; và Chiến lược SEO phẳng giúp tối ưu giá bán rẻ hơn thị trường 5% đến 15%.

• Hạ tầng 2 tổng kho Bắc Giang quy mô 10.000 m²: FDI Care có 2 kho hàng tại Bắc Giang diện tích 10.000 m² từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch.

• Độ hoàn thiện cao, giá tốt hơn 10% đến 15%: Đối với dòng AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch tất cả sản phẩm đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện cao, hình thức đẹp và giá cũng tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường.

• Chiến lược vận hành phẳng giúp tối ưu giá bán: Công ty có chiến lược SEO lên top google không mất phí quảng cáo nên giá thành rẻ hơn thị trường 5-15%, mang lại lợi ích tài chính tối đa cho nhà xưởng.

8. Đánh giá thực tế từ cộng đồng kỹ sư cơ điện MEP và ban quản lý dự án dành cho FDI Care?

Cộng đồng kỹ sư cơ điện MEP và ban quản lý dự án dành vô số phản hồi đánh giá 5 sao cho FDI Care nhờ dải chỉ số lưu lượng gió đạt chuẩn, hiệu quả lọc mùi mượt mà và hồ sơ Validation CO/CQ minh bạch. Sự hài lòng của các đối tác lớn là bằng chứng minh chứng cho uy tín của tổng thầu.

Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP nhà máy vi mạch điện tử (KCN Yên Phong, Bắc Ninh):

"Dây chuyền dán phim màn hình của chúng tôi bị sự cố mùi dung môi IPA gây cay mắt công nhân và đọng vệt trên kính. Lựa chọn module FFU tích hợp thêm màng than hoạt tính do tổng thầu FDI Care cung cấp từ xưởng Hồ Nam thực sự là giải pháp cứu cánh. Quạt chạy cực êm, mùi cồn bị triệt tiêu 100%, độ sạch đạt chuẩn ISO Class 5 chuẩn đét. Đơn giá rẻ hơn các bên thương mại 12% giúp chúng tôi tối ưu ngân sách rất tốt, làm việc vô cùng chuyên nghiệp!" ⭐⭐⭐⭐⭐

Thạc sĩ Đảm bảo chất lượng QA Thu Trang - Trưởng phòng kiểm định nhà máy Dược phẩm cGMP (Bắc Giang):

"Hệ thống FFU phòng đóng gói thuốc tiêm cGMP nhập phối từ FDI Care đáp ứng hoàn hảo các tiêu chuẩn Validation. Thiết bị hoàn thiện sắc nét, khung inox 304 phẳng lỳ không đọng bụi. Hồ sơ CO/CQ, chứng thư test màng HEPA đầy đủ 100%, giao hàng hỏa tốc từ kho Bắc Giang khiến chúng tôi rất hài lòng!" ⭐⭐⭐⭐⭐

9. Những câu hỏi thường gặp (FAQ) khi chọn mua và vận hành module FFU tích hợp?

9.1. Lớp màng than hoạt tính lắp trong FFU có làm giảm lưu lượng gió m³/h của quạt không?

Có làm tăng trở lực nhẹ từ 30 Pa đến 50 Pa. Tuy nhiên, các dòng FFU cao cấp do FDI Care phân phối sử dụng động cơ EC công suất lớn, tự động điều chỉnh tăng tốc độ quay để bù áp, giữ cho lưu lượng gió xả qua màng HEPA luôn ổn định ở mức 0,45 m/s ± 20%.

9.2. Có thể rửa sạch màng than hoạt tính bằng nước để tái sử dụng không?

Tuyệt đối không. Nước sẽ làm bít tắc cấu trúc vi lỗ xốp của hạt carbon và làm trôi mất màng phân cực hấp phụ. Màng carbon khi hết hạn bắt buộc phải thay mới bằng tấm lọc chính hãng.

9.3. Kích thước tiêu chuẩn phổ biến nhất của module FFU tích hợp là bao nhiêu?

Kích thước chuẩn quốc tế phổ biến là 1.175 x 575 x 320 mm (lắp vừa khung trần T-Grid 1.200 x 600 mm) hoặc 1.175 x 1.175 x 320 mm. FDI Care hỗ trợ may đo gia công kích thước riêng theo bản vẽ công trình.

9.4. Chu kỳ thời gian định mức thay thế màng lọc HEPA trong module FFU là bao lâu?

Trong điều kiện phòng sạch vận hành chuẩn, màng lọc HEPA có tuổi thọ từ 2 đến 5 năm. Việc trang bị tầng lọc thô và than hoạt tính phía trên giúp kéo dài tuổi thọ màng HEPA thêm 30%.

9.5. Lợi thế tài chính kinh tế thực tế khi chủ đầu tư mua FFU trực tiếp từ FDI Care?

Lợi thế nhập khẩu trực tiếp từ công ty mẹ tại Hồ Nam giúp cắt bỏ 100% khâu trung gian, tối ưu 10-15% chi phí mua sắm. Lượng hàng hóa luân chuyển hỏa tốc từ 2 tổng kho Bắc Giang 10.000 m² ra công trường chỉ từ 24 đến 48 giờ làm việc.

9.6. Sự chênh lệch độ ẩm không khí có làm hỏng màng than hoạt tính trong FFU không?

Nếu độ ẩm không khí vượt quá 80%, các phân tử nước sẽ chiếm chỗ trong lỗ xốp của carbon, làm giảm hiệu suất hấp thụ khí độc. Khuyến cáo nên duy trì độ ẩm phòng sạch từ 45% đến 60%.

9.7. FDI Care có cung cấp đầy đủ bộ chứng thư Validation mác vật liệu và chứng nhận CO/CQ không?

Có, 100% thiết bị FFU xuất kho luân chuyển đều đầy đủ tài liệu dữ liệu an toàn SDS, chứng thư CO/CQ, kết quả thử màng lọc Scan Test minh bạch 100%, giúp phòng mua hàng thông qua hậu kiểm pháp lý gọn gàng.

9.8. Thiết bị thảm dính bụi phòng sạch (Sticky Mat) đặt tại lối đi có hỗ trợ gì cho FFU?

Thảm dính bụi giữ chặt hạt dăm cát bẩn bám bết dưới đế giày cao su trước khi bước vào lồng xưởng. Giúp hạ tải lượng bụi lơ lửng trong không khí, giảm tần suất bụi cuộn ngược lên làm bít tắc màng lọc FFU.

9.9. Thời gian tiến độ điều phối luân chuyển 100 bộ FFU từ kho Bắc Giang ra công trường mất bao lâu?

Tiến độ giao hàng luôn diễn ra hỏa tốc thần tốc chỉ từ 24 giờ đến 48 giờ làm việc trên phạm vi toàn quốc. Nhờ hạ tầng kho rộng quy mô lớn, FDI Care cam kết cung ứng liên tục không ngắt quãng tiến độ thi công.

9.10. Có thể thi công gắn module FFU đè trực tiếp lên trần thạch cao cũ bị mục ẩm không?

Tuyệt đối nghiêm cấm. Bắt buộc phải tháo dỡ bỏ hệ trần thạch cao cũ phế liệu, gia cố khung T-Grid nhôm mạ Anode chịu lực rồi mới gá khóa module FFU, bọc bảo vệ an toàn cho kết cấu hạ tầng.
