Đo chỉ số điện trở là công đoạn nghiệm thu "sinh tử" để xác nhận hệ thống sàn vinyl tĩnh điện đạt chuẩn quốc tế ANSI/ESD S20.20 trước khi đưa vào vận hành. Quá trình này đòi hỏi bề mặt sàn phải được vệ sinh sạch khô tuyệt đối, môi trường khống chế nhiệt ẩm ổn định và bắt buộc sử dụng thiết bị đo Megohmmeter chuyên dụng đi kèm 2 quả tạ điện cực nặng 2.27kg (có chứng chỉ hiệu chuẩn). Tùy thuộc vào yêu cầu hạ tầng, dải chỉ số nghiệm thu phải đáp ứng ngưỡng tiêu chuẩn từ 10^6 - 10^9 Ohm (đối với sàn tiêu tán) hoặc 2.5 x 10^4 - 10^6 Ohm (đối với sàn dẫn điện) thông qua hai phương pháp kiểm tra cốt lõi: đo điểm - điểm (Point to Point) và đo mạch xả xuống đất (Resistance to Ground).
Để sở hữu hệ thống vật tư đáp ứng mọi tiêu chuẩn đo kiểm khắt khe nhất cùng dịch vụ hỗ trợ kỹ thuật nghiệm thu tận công trình, các chủ đầu tư nên đồng hành cùng FDI Care – Nhà phân phối độc quyền sàn PVC chống tĩnh điện HORB (Top 3 thương hiệu kiểm soát ESD hàng đầu Trung Quốc). Điểm khác biệt mang tính "hủy diệt" của FDI Care nằm ở chiến lược “SEO tự nhiên”, nhờ đó mức giá của chúng tôi luôn tiết kiệm hơn thị trường từ 5% - 15%, đi kèm đầy đủ chứng chỉ CO/CQ và bảo hành tính năng tĩnh điện vĩnh cửu.
1. Công tác chuẩn bị tiêu chuẩn trước khi tiến hành đo điện trở sàn vinyl tĩnh điện?
Việc đo kiểm phải trải qua 3 bước chuẩn bị: Vệ sinh bề mặt sàn tuyệt đối sạch khô, Khống chế điều kiện nhiệt ẩm phòng Lab chuẩn ngạch, và Trang bị bộ thiết bị đo đĩa nặng 2.27kg có chứng chỉ hiệu chuẩn.
Theo ESD Association (ANSI/ESD S20.20-2021: Protection of Electrical and Electronic Parts, Assemblies and Equipment) & International Electrotechnical Commission (IEC 61340-4-1: Electrical resistance of floor coverings), công tác nghiệm thu dải sàn vinyl chống tĩnh điện chỉ có giá trị pháp lý khi môi trường đo đạt trạng thái cân bằng nhiệt ẩm và không có hóa chất cách điện phủ đè.
1.1. Vệ sinh làm sạch tuyệt đối bề mặt sàn vinyl
Làm sạch toàn bộ diện tích sàn bằng máy hút bụi công nghiệp hoặc khăn ẩm sạch; tuyệt đối để khô hoàn toàn và không để lại hóa chất phủ bóng (sáp Wax) gây cách điện. Mọi vết dầu mỡ hay bụi bẩn còn sót lại đều làm sai lệch chỉ số điện trở thực tế.
1.2. Khống chế điều kiện môi trường phòng thử nghiệm
Nhiệt độ phòng tiêu chuẩn duy trì khoảng 23 ± 3°C và độ ẩm tương đối (RH) từ 40% đến 60% (tránh đo khi độ ẩm quá thấp dưới 30% làm tăng chỉ số điện trở ảo). Cần bật hệ thống điều hòa HVAC trước 24 tiếng để mặt sàn đạt trạng thái ổn định.
1.3. Chuẩn bị bộ thiết bị đo chuyên dụng đạt chuẩn
Máy đo điện trở bề mặt chuyên dụng (như các dòng QUICK 499D, Wintact WT311 hoặc Megohmmeter tương đương).
02 quả tạ điện cực chuẩn nặng 2.27kg (5 lbs) có đế cao su dẫn điện.
Dây nối đất và hệ thống cáp tín hiệu đi kèm.
Quý khách tra cứu thêm dải sàn PVC đồng nhất ESD tại https://fdicare.vn/san-pham/san-pvc-chong-tinh-dien-dong-esd.html.
2. Các chỉ số điện trở tiêu chuẩn bắt buộc phải đạt khi nghiệm thu là bao nhiêu?
Mức điện trở chuẩn ngạch nghiệm thu chia làm 2 phân cấp: Sàn tiêu tán tĩnh điện đạt 10^6 Ohm đến 10^9 Ohm, Sàn dẫn điện đạt 2.5 x 10^4 Ohm đến 10^6 Ohm, với dải điện áp thử nghiệm 10V hoặc 100V.
Tùy thuộc vào thiết kế kỹ thuật của dải phôi sàn vinyl được chỉ định:
2.1. Phân cấp chỉ số điện trở theo loại phôi sàn Vinyl
Sàn vinyl tiêu tán tĩnh điện (Dissipative Tile): Điện trở bề mặt và điện trở xuống đất nằm trong khoảng từ 1.0 x 10^6 Ohm đến 1.0 x 10^9 Ohm.
Sàn vinyl dẫn điện (Conductive Tile): Điện trở bề mặt nằm trong khoảng từ 2.5 x 10^4 Ohm đến 1.0 x 10^6 Ohm.
2.2. Dải điện áp thử nghiệm cài đặt trên thiết bị
Thử ở dải điện áp 10V nếu điện trở dự kiến nhỏ hơn 1.0 x 10^6 Ohm.
Thử ở dải điện áp 100V nếu điện trở dự kiến lớn hơn hoặc bằng 1.0 x 10^6 Ohm.
Quý khách tra cứu bài viết tiêu chuẩn điện trở bề mặt sàn vinyl theo ANSI/ESD tại https://fdicare.vn/san-pham/tieu-chuan-dien-tro-be-mat-san-vinyl-chong-tinh-dien-theo-quoc-te-ansiesd.html.
3. Quy trình chi tiết đo điện trở bề mặt diễn ra như thế nào?
Đo điện trở điểm - điểm bao gồm 4 bước: Đặt 2 quả tạ cách nhau 1 mét, Kết nối cáp vào máy Megohmmeter, Bấm giữ nút thử nghiệm ở điện áp 10V/100V trong 15 giây, và Ghi nhận số liệu vào biên bản.

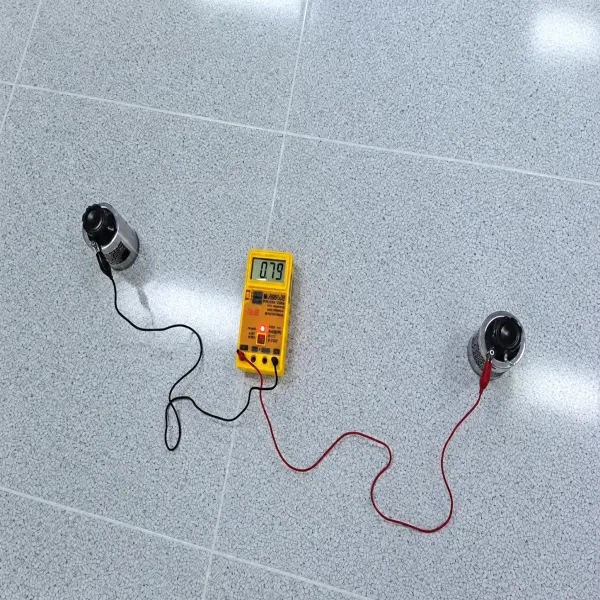

3.1. Bước 1: Định vị 2 quả tạ điện cực trên mặt sàn
Đặt 2 quả tạ điện cực nặng 2.27kg lên bề mặt dải sàn vinyl tĩnh điện cách nhau một khoảng tiêu chuẩn 1 mét (đối với kiểm tra diện rộng) hoặc 25.4 cm (đối với kiểm tra khu vực góc hẹp).
3.2. Bước 2: Kết nối cáp tín hiệu vào máy đo
Cắm các đầu dây dẫn từ máy đo điện trở (Megohmmeter) đính chắc vào cổng kết nối của 2 quả tạ điện cực. Đảm bảo giắc cắm không bị rơ đứt mạch.
3.3. Bước 3: Thao tác phát điện áp thử nghiệm và đọc thông số
Chọn mức điện áp kiểm tra (10V hoặc 100V trên máy), bấm giữ nút đo và đọc thông số hiển thị trên màn hình LCD sau khoảng 5 đến 15 giây để dòng điện ổn định hoàn toàn.
3.4. Bước 4: Ghi nhận dữ liệu và lấy mẫu đa điểm
Thực hiện lấy mẫu tại nhiều vị trí khác nhau trên toàn bộ diện tích xưởng (ít nhất 5 đến 10 điểm cho mỗi 100 m² hoặc theo bản vẽ thiết kế), ghi lại giá trị thực tế vào biên bản nghiệm thu.
Quý khách tra cứu thêm thông tin dòng
4. Quy trình chi tiết đo điện trở từ mặt sàn đến điểm nối đất?
Thao tác đo Rtg gồm: Nối 1 dây thiết bị vào hệ thống tiếp địa chung, Đặt 1 quả tạ điện cực lên vị trí sàn cần rà soát, và Tiến hành phát dải điện áp thử nghiệm để xác nhận chỉ số Rtg < 10^9 Ohm.
4.1. Bước 1: Kết nối trực tiếp vào điểm tiếp địa trung tâm
Nối một đầu cáp tín hiệu từ máy đo vào điểm tiếp địa chính (hệ thống dải đồng/cọc tiếp địa chung của phòng sạch hoặc trạm nối đất của nhà xưởng).
4.2. Bước 2: Đặt quả tạ điện cực lên mặt sàn kiểm tra
Đặt 1 quả tạ điện cực nặng 2.27kg còn lại lên vị trí bất kỳ trên bề mặt sàn vinyl tĩnh điện cần kiểm tra nghiệm thu.
4.3. Bước 3: Đo nghiệm thu và đối chiếu ngưỡng cho phép
Bấm nút đo điện áp và đối chiếu kết quả hiển thị với ngưỡng kỹ thuật cho phép (bắt buộc Rtg nhỏ hơn 1.0 x 10^9 Ohm hoặc theo đặc tả kỹ thuật dự án) để xác nhận mạch xả tiếp địa liên thông 100%.
Quý khách tra cứu bài viết thi công sàn vinyl chuyên nghiệp tại
5. Những lưu ý kỹ thuật sinh tử khi lập hồ sơ nghiệm thu chỉ số điện trở sàn vinyl?
Lưu ý bắt buộc gồm: Lập sơ đồ vị trí các điểm đo, Thiết bị đo phải có Tem/Giấy hiệu chuẩn còn hạn, và Phương án xử lý khắc phục hỏa tốc khi chỉ số không đạt.
5.1. Lập sơ đồ vị trí các điểm đo trên mặt bằng thực tế
Lập sơ đồ vị trí các điểm đo trực quan trên bản vẽ mặt bằng thực tế để dễ dàng đối chiếu, rà soát lại khi kiểm tra định kỳ sau này.
5.2. Hiệu chuẩn thiết bị đo chuyên dụng còn hạn hiệu lực
Thiết bị đo chuyên dụng bắt buộc phải có Giấy chứng nhận hiệu chuẩn còn hạn (định kỳ 12 tháng/lần) do các trung tâm kiểm định uy tín cấp để kết quả có giá trị pháp lý khi lập hồ sơ nghiệm thu với Chủ đầu tư hoặc đơn vị đánh giá chứng nhận ISO/ANSI.
5.3. Phương án xử lý khắc phục khi chỉ số đo không đạt
Nếu giá trị điện trở quá cao (do keo dẫn điện khô không đều, đứt mạch lá đồng dán ngầm dưới sàn, hoặc bề mặt bị bám bẩn), kỹ sư cần rà soát lại hệ thống nối đất, vệ sinh sạch bề mặt và tiến hành đo lại.
Quý khách tra cứu thêm dải sàn chống tĩnh điện NKS-5004 tại
6. Bảng tổng hợp quy trình và chỉ số nghiệm thu tiêu chuẩn cho sàn vinyl tĩnh điện
Bảng đối chiếu tiêu chuẩn nghiệm thu:
| Hạng mục đo kiểm | Phương pháp & Dụng cụ | Mức điện áp thử | Mốc chỉ số tiêu chuẩn nghiệm thu |
|---|---|---|---|
| Đo điểm - điểm (Point to Point) | 02 quả tạ 2.27kg cách nhau 1m | 10V hoặc 100V | 1.0 x 10^6 Ohm đến 1.0 x 10^9 Ohm |
| Đo xuống đất (Resistance to Ground) | 01 quả tạ 2.27kg + Dây nối cọc đất | 10V hoặc 100V | Rtg < 1.0 x 10^9 Ohm |
| Số lượng điểm đo lấy mẫu | Đo ngẫu nhiên theo sơ đồ | - | Tối thiểu 5 - 10 điểm / 100m² sàn |
| Môi trường phòng thử | Đo nhiệt ẩm phòng Lab | - | Nhiệt độ 23 ± 3°C, Độ ẩm RH 40% - 60% |
| Pháp lý thiết bị đo | Kiểm định máy Megohmmeter | - | Giấy chứng nhận hiệu chuẩn còn hạn |
Quý khách tra cứu bài viết quy trình thi công dải thi công sàn vinyl chống tĩnh điện tại
7. Nguyên nhân khiến chỉ số điện trở sàn vinyl tĩnh điện không đạt và cách khắc phục?
Chỉ số không đạt thường do: Độ ẩm phòng quá thấp, Lớp keo dán ESD chưa khô hoàn toàn, đứt dải đồng tiếp địa hoặc phôi sàn trôi nổi kém chất lượng.
7.1. Bề mặt chưa khô keo hoặc độ ẩm không khí quá khô
Keo dẫn điện ESD cần thời gian từ 48 đến 72 tiếng để đóng rắn trọn vẹn. Nếu đo quá sớm khi keo còn ướt hoặc độ ẩm phòng quá thấp (< 30% RH), chỉ số điện trở hiển thị sẽ bị vọt cao.
7.2. Sự cố đứt dải đồng hoặc chọn phôi sàn phủ rẻ tiền
Nhiều công trình dùng phôi sàn phủ lớp chống tĩnh điện mỏng rẻ tiền hỏa tốc bị suy giảm tính năng. Cần chọn dải sàn cấu trúc đùn nguyên khối chứa ma trận Carbon đan xem để đảm bảo chỉ số ESD vĩnh cửu.
8. Tại sao nên lựa chọn FDI Care làm đơn vị cung ứng sàn vinyl tĩnh điện?
FDI Care khẳng định vị thế đơn vị dẫn đầu thị trường nhờ năng lực phân phối độc quyền thương hiệu HORB – Tập đoàn tiên phong số 1 thế giới về kiểm soát tĩnh điện, sở hữu chuỗi cung ứng tối ưu giá từ 5% đến 15% và đội ngũ kỹ sư am hiểu chuẩn ngạch ANSI/ESD S20.20.
Những thế mạnh vượt trội chỉ có tại FDI Care:
8.1. Nhà phân phối độc quyền thương hiệu HORB tại Việt Nam
FDI Care tự hào là Nhà phân phối độc quyền tại Việt Nam sản phẩm Sàn Vinyl của thương hiệu HORB. HORB sở hữu nhà máy sản xuất lớn hàng đầu (Top tier) tại Trung Quốc và giữ thị phần nằm trong Top 3 tại Trung Quốc. Công ty mẹ là tập đoàn HORB (Shenzhen Horb Technology) – Đơn vị tiên phong số 1 về giải pháp kiểm soát tĩnh điện (ESD) và vật tư phòng sạch toàn diện.
8.2. Sản phẩm đáp ứng chuẩn khắt khe của các tập đoàn toàn cầu
HORB không chỉ làm sàn, HORB là tập đoàn chuyên về kiểm soát tĩnh điện toàn diện. Điều này đảm bảo sàn vinyl của tập đoàn đáp ứng chuẩn khắt khe nhất của các nhà máy điện tử lớn (Samsung, Foxconn, Jabil, Sony, IBM đều là đối tác chiến lược của HORB). Sản phẩm được tin dùng tại hơn 50 quốc gia với dải văn phòng đại diện tại Đức, Mỹ, Ấn Độ, Thái Lan, Singapore...
8.3. Mạng lưới dẫn điện xuyên suốt giúp ESD ổn định vĩnh cửu
Sàn HORB sử dụng mạng lưới dẫn điện xuyên suốt bề mặt phôi PVC, giúp tính năng ESD đạt chuẩn từ 10^6 Ohm đến 10^9 Ohm ổn định vĩnh viễn, không bị suy giảm theo thời gian như các loại sàn phủ rẻ tiền. Sản phẩm phù hợp cho nhiều cấp độ phòng sạch từ ISO Class 10 đến Class 100.000, chịu tải trọng tốt, chống mài mòn, kháng hóa chất và đạt chứng chỉ thân thiện môi trường RoHS.
8.4. Đội ngũ kỹ sư chuyên sâu và chi phí tối ưu 5% - 15%
Đội ngũ kỹ sư FDI Care được đào tạo chuyên sâu, am hiểu tường tận các tiêu chuẩn quốc tế về phòng sạch và chống tĩnh điện (ANSI/ESD S20.20). Nhờ sở hữu chuỗi cung ứng khép kín trực tiếp từ tập đoàn HORB, FDI Care mang lại mức giá cực tốt, giúp chủ đầu tư tiết kiệm từ 5% đến 15% chi phí đầu tư ban đầu so với các thương hiệu sàn vinyl tương đương của Hàn Quốc hay Châu Âu (như LG, Gerflor...).
9. Đánh giá thực tế từ các giám đốc dự án M&E và kỹ sư an toàn ESD
Cộng đồng quản lý dự án công nghệ và kỹ sư an toàn ESD dành nhiều phản hồi 5 sao cho chất lượng dịch vụ của FDI Care:
Mr. Kenji Takahashi - Giám Đốc Kỹ Thuật Hạ Tầng (KCN Đồng Văn IV, Hà Nam):
"FDI Care thi công và đo nghiệm thu dải sàn vinyl tĩnh điện HORB cho xưởng 20,000m² của chúng tôi rất chuẩn xác. Chỉ số điện trở bề mặt 10^6 - 10^8 Ohm đồng đều 100% tại mọi điểm đo. Hồ sơ nghiệm thu đính kèm Giấy kiểm định hiệu chuẩn máy đo rất chuyên nghiệp!" ⭐⭐⭐⭐⭐
Bà Lê Mai Phương - Trưởng Ban Quản Lý Hạ Tầng Dược Phẩm (KCN VSIP, Bắc Ninh):
"Đội ngũ kỹ sư FDI Care hỗ trợ đo rà soát chỉ số ESD tận công trình. Sàn HORB chất lượng đanh chắc, mối hàn nhiệt đẹp, đơn giá tối ưu hơn các bên 12%!" ⭐⭐⭐⭐⭐
10. Những câu hỏi thường gặp (FAQ) về đo nghiệm thu sàn vinyl tĩnh điện?
10.1. Trả lời ngắn gọn quả tạ điện cực dùng để đo điện trở sàn vinyl nặng bao nhiêu?
Trọng lượng tiêu chuẩn bắt buộc là 2.27kg (5 lbs) theo quy chuẩn ANSI/ESD S20.20.
10.2. Tại sao phải đo nghiệm thu ở 2 mức điện áp 10V và 100V?
Mức 10V dùng cho sàn dẫn điện (< 10^6 Ohm), mức 100V dùng cho sàn tiêu tán (>= 10^6 Ohm).
10.3. Sàn vinyl tĩnh điện HORB do FDI Care phân phối có sẵn kho không?
Sẵn kho Hà Nội và TP.HCM hàng chục nghìn m² đầy đủ dải mẫu mã giao hỏa tốc.
10.4. Mức chiết khấu đơn giá sàn vinyl tĩnh điện khi mua số lượng lớn là bao nhiêu?
Mức chiết khấu cực kỳ ưu đãi từ 5% đến 15% cho các chủ đầu tư và nhà thầu.
10.5. Tần suất đo rà soát chỉ số ESD định kỳ cho sàn vinyl là bao lâu?
Khuyến nghị đo rà soát định kỳ 6 đến 12 tháng/lần bằng máy đo Megohmmeter.
10.6. Tại sao đơn giá sàn HORB tại FDI Care lại tối ưu hơn các dòng sàn Châu Âu?
Nhờ lợi thế đại lý phân phối độc quyền trực tiếp từ tập đoàn HORB và áp dụng chiến lược SEO phẳng không tốn chi phí Ads.
10.7. Bề mặt sàn phủ sáp Waxing có đo chỉ số điện trở chuẩn xác được không?
Bắt buộc dùng sáp Waxing ESD chuyên dụng, sáp thông thường sẽ gây cách điện.
10.8. FDI Care có hỗ trợ mang máy đo đĩa nặng đến nghiệm thu miễn phí không?
FDI Care hỗ trợ kỹ sư mang máy đo hỗ trợ test nghiệm thu miễn phí 100% tại công trình.
10.9. Sản phẩm mua tại FDI Care có cấp đầy đủ hóa đơn VAT và CO/CQ không?
Cung cấp trọn bộ hóa đơn VAT, chứng nhận xuất xứ CO và chất lượng CQ chính hãng HORB.
10.10. Thời gian bảo hành tính năng tĩnh điện của sàn HORB là bao lâu?
Bảo hành chính hãng tính năng ESD vĩnh cửu theo tuổi thọ phôi sàn.
