Trong môi trường phòng sạch điện tử bán dẫn, hiện tượng phóng tĩnh điện (ESD) không chỉ trực tiếp phá hủy các cấu trúc vi mạch siêu nhỏ mà còn tạo ra lực hút tĩnh điện (ESA) khiến vi bụi bám chặt lên bề mặt phiến Silicon, làm suy giảm nghiêm trọng tỷ lệ sản phẩm đạt chuẩn (Yield Rate).
Để triệt tiêu hoàn toàn rủi ro này và kiểm soát nghiêm ngặt rụng vi hạt, hạ tầng nhà máy bắt buộc phải trang bị hệ thống sàn nâng kỹ thuật (phủ màng HPL hoặc Vinyl/PVC) kết nối mạng lưới tiếp địa ngầm, duy trì dải điện trở bề mặt ổn định ở mức 10^6 - 10^9 Ohm cùng tốc độ xả điện tích hỏa tốc dưới 0.1 giây.
Nhằm kiến tạo không gian vô trùng đạt chuẩn quốc tế ISO 14644-1 và ANSI/ESD S20.20, quý doanh nghiệp nên hợp tác cùng tổng thầu FDI Care – nhà phân phối độc quyền thương hiệu sàn HORB tại Việt Nam, cam kết cung cấp trọn bộ CO/CQ minh bạch, bảo hành 24 tháng và giúp bạn tiết kiệm 5% - 15% tổng ngân sách nhờ chiến lược kinh doanh SEO tự nhiên không phụ thuộc vào quảng cáo rác.

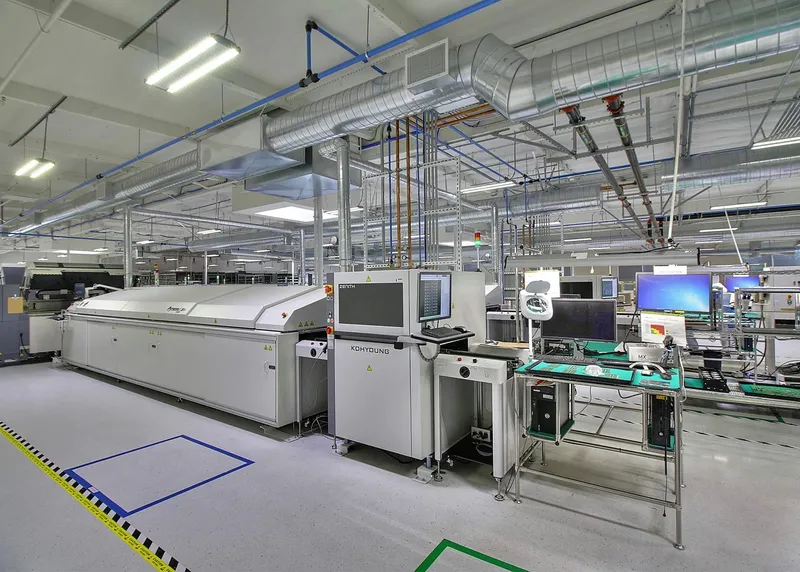

1. Môi trường phòng sạch điện tử bán dẫn yêu cầu kiểm soát tĩnh điện khắt khe như thế nào?
Môi trường phòng sạch bán dẫn đòi hỏi hệ thống sàn nâng phải kiểm soát dải điện trở bề mặt đạt 10^6 Ohm - 10^9 Ohm, thời gian suy hao điện áp tĩnh điện dưới 0.1 giây và hạn chế tuyệt đối sự tích đọng vi bụi.
Theo Electrostatic Discharge Association (ANSI/ESD S20.20 Standard for the Development of an Electrostatic Discharge Control Program) & International Organization for Standardization (ISO 14644-1 Cleanrooms and associated controlled environments), hiện tượng tĩnh điện không chỉ trực tiếp phá hủy dải vi mạch bán dẫn mà còn tạo ra lực hút tĩnh điện hạt bụi (ESA - Electrostatic Attraction), khiến các vi bụi bám chặt lên bề mặt phiến Silicon (Wafer), làm suy giảm nghiêm trọng tỷ lệ sản phẩm đạt chuẩn (Yield Rate).
1.1. Bản chất cơ lý xả điện tích của màng mảng sàn nâng tĩnh điện
Màng mảng sàn tĩnh điện được thiết kế với ma trận carbon hoặc hạt dẫn điện đồng nhất, giúp liên kết dải điện tích tích tụ sinh ra do ma sát và dẫn truyền hỏa tốc down hệ thống lưới đồng tiếp địa ngầm.
1.2. Mức độ khống chế nhiễm khuẩn và vi bụi mịn phòng sạch
Thiết kế màng phủ bề mặt nhẵn phẳng tuyệt đối, không rỗ xốp mao dẫn, giúp cản trở sự tích tụ của vi hạt bụi và vi sinh vật, đáp ứng hoàn hảo tiêu chuẩn kiểm soát nhiễm khuẩn khắt khe ISO 14644 Class 1 đến Class 100.000.
Quý khách tra cứu thêm thông tin dải ứng dụng cho phòng máy chủ tại https://fdicare.vn/san-pham/san-pvc-chong-tinh-dien-cho-phong-may-chu.html và dải sàn nâng phủ PVC tại https://fdicare.vn/san-pham/san-nang-ky-thuat-loi-xi-mang-phu-pvc-chong-tinh-dien.html.
2. Bảng dải chỉ số kiểm định tiêu chuẩn áp dụng cho hệ thống sàn nâng phòng sạch?
Bảng barem đối chiếu các tiêu chuẩn kỹ thuật quốc tế áp dụng bắt buộc cho hệ thống sàn nâng phòng sạch vi điện tử:
| Tiêu chuẩn kỹ thuật áp dụng | Chỉ số kiểm định quy chuẩn | Giá trị mục tiêu nghiệm thu |
|---|---|---|
| ANSI/ESD S20.20 & IEC 61340 | Điện trở tiếp địa (Point-to-Ground) | 10^6 Ohm - 10^9 Ohm (Static Dissipative) |
| ANSI/ESD STM97.1 | Điện áp tích tụ người (Body Voltage Generation) | < 100 V (Dưới ngưỡng gây hại vi mạch) |
| ISO 14644-1 | Mức độ phát tán hạt bụi mịn (Airborne Particle) | Class 1 đến Class 5 (Không rụng bụi) |
| MOB PF2 PS / CISCA | Tải trọng tập trung (Concentrated Load) | 3.0 kN - 6.0 kN (Tải trọng va đập lớn) |
Quý khách tra cứu thêm thông tin dải bài viết sàn nâng HPL tại https://fdicare.vn/san-pham/san-nang-ky-thuat-hpl.html và bài viết so sánh dải vật liệu màng phủ tại https://fdicare.vn/san-pham/so-sanh-tam-san-nang-ky-thuat-phu-hpl-va-phu-vinyl-pvc-dan-dien.html.
3. Đâu là dải vật liệu hoàn thiện mặt sàn nâng được ưu tiên hàng đầu trong nhà máy bán dẫn?
Dải vật liệu màng phủ HPL (High-Pressure Laminate) ép lực cao và Vinyl/PVC dẫn điện chuyên dụng là sự lựa chọn tối ưu hàng đầu nhờ tính năng ESD vĩnh cửu và độ bền cơ học xuất sắc.

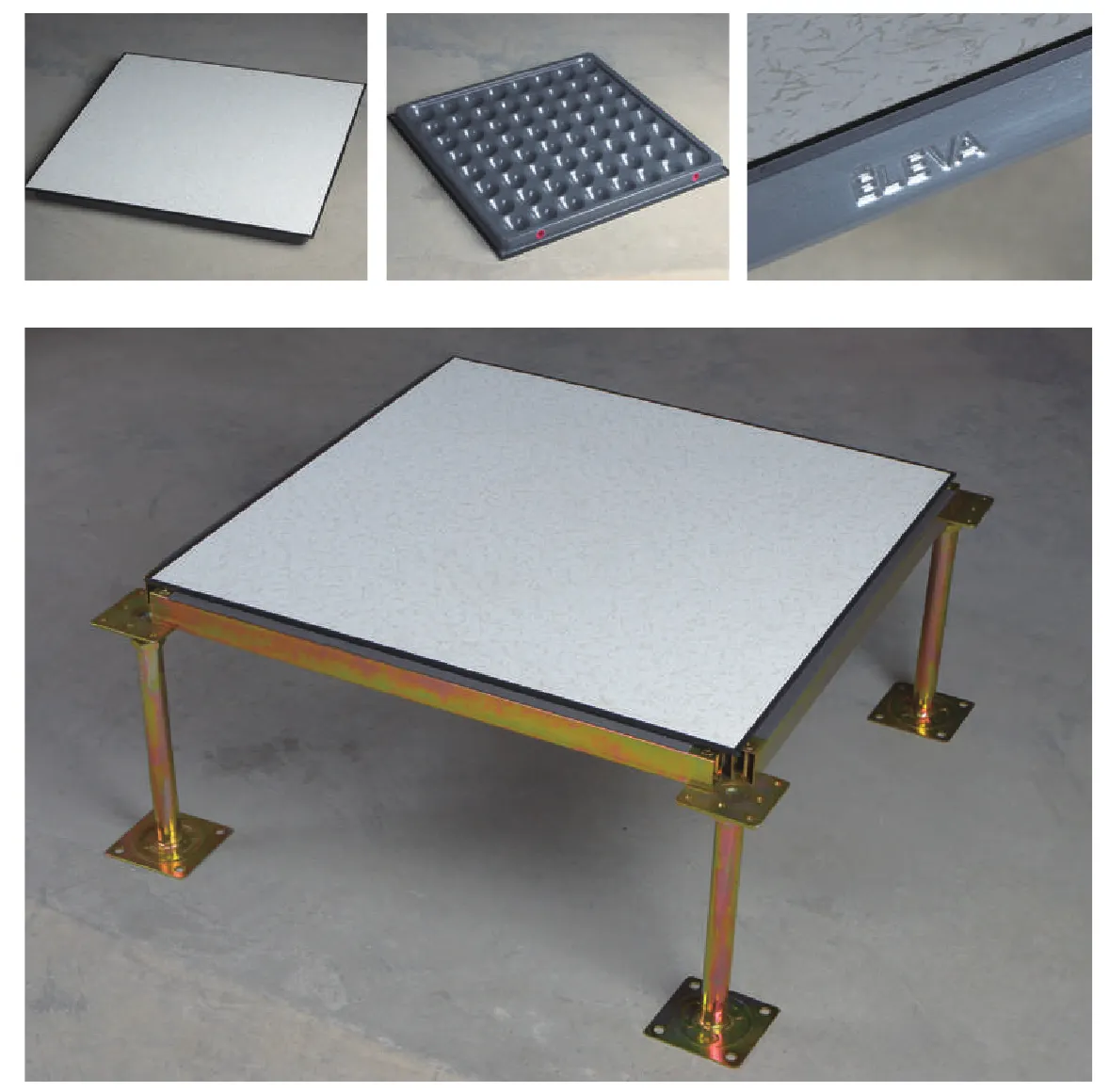

3.1. Tấm sàn nâng phủ bề mặt HPL ép lực cao
Bề mặt HPL trơ lỳ chịu tải trọng va đập trượt khi di chuyển các tủ thiết bị SMT nặng, chống trầy xước ma sát tuyệt vời, kháng cháy Class A và duy trì điện trở xả tĩnh điện ổn định lâu dài.

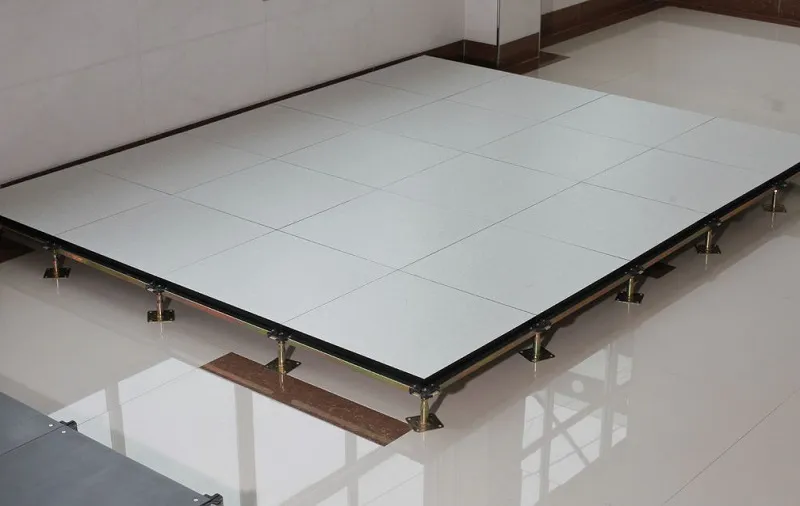

3.2. Tấm sàn nâng phủ bề mặt Vinyl/PVC dẫn điện
Bề mặt Vinyl/PVC dẻo có khả năng triệt tiêu tiếng ồn rung lắc, kháng dung môi hóa chất sục rửa phòng lab, không nứt gãy cơ học và dẫn truyền dòng điện tích xả hỏa tốc down hệ thống tiếp địa.

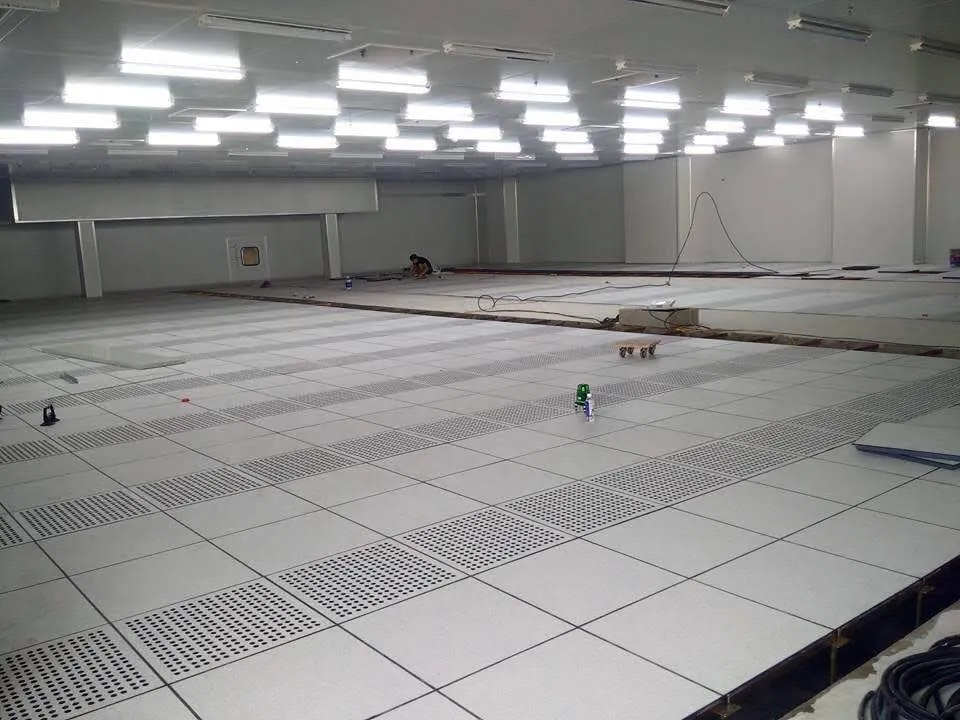

4. Quy trình 5 bước thi công sàn nâng kỹ thuật phòng sạch đạt chuẩn ngạch công nghiệp?
Chu trình thi công sàn nâng kỹ thuật phòng sạch bán dẫn đòi hỏi 5 bước kỹ thuật nghiêm ngặt:
Bước 1 - Xử lý mài nhám nền bê tông và lăn sơn epoxy chống bụi: Mài phẳng khuyết tật bê tông, hút sạch bụi mịn và lăn 2 lớp sơn epoxy bịt mao dẫn nhằm ngăn tình trạng bụi bẩn bốc ngược lên phòng sạch.
Bước 2 - Bắn laser định vị dán khung chân đế kim loại: Bắn dải tia laser định hình tim trục 600 mm x 600 mm, dán chân đế kim loại mạ kẽm xuống sàn bằng keo Epoxy chuyên dụng.
Bước 3 - Lắp thanh giằng thép hộp chịu lực: Kết nối dải thanh giằng ngang với đầu chân đế bằng vít khóa để hình thành ma trận khung lưới chịu lực vững chắc.
Bước 4 - Đặt dải tấm
sàn nâng chống tĩnh điện Bước 5 - Đấu nối dây đồng tiếp địa xả ESD và đo nghiệm thu: Dán lưới băng đồng ngầm kết nối chân đế xuống cọc tiếp địa trung tâm, dùng thiết bị Megohmmeter đo kiểm tra chỉ số điện trở xả tĩnh điện trước khi nghiệm thu bàn giao.
5. Những sai sót kỹ thuật thường gặp khi lắp đặt hệ thống sàn nâng phòng sạch và cách khắc phục?
Các sự cố phổ biến bao gồm hở khe biên rò rỉ khí áp suất, thiếu dải đồng xả tĩnh điện ngầm, dùng keo dán không dẫn điện và không sơn lót bê tông chân sàn.
Chi tiết dải giải pháp xử lý từ chuyên gia FDI Care:
Hiện tượng tích tĩnh điện do thiếu mạng lưới dây đồng ngầm: Không dán dải đồng tiếp địa nối chân đế xuống cọc đất khiến điện tích bị đọng lại trên màng sàn. Khắc phục: Bắt buộc dán dải đồng ngầm xả tĩnh điện kết nối trực tiếp với hệ thống tiếp địa nhà xưởng.
Rò rỉ luồng không khí sạch qua chân tường: Rò rỉ qua các khe hở làm sụt giảm áp suất dương phòng sạch. Khắc phục: Trám chèn bọt xốp cách nhiệt kín 100% và dán nẹp viền PVC sát góc tường.

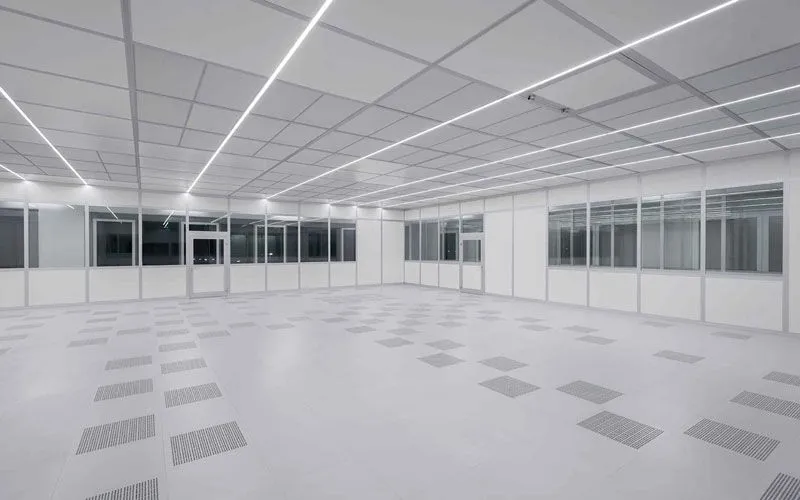

6. Lợi thế cạnh tranh vượt trội của tổng thầu FDI Care trong cung cấp và lắp đặt sàn nâng phòng sạch?
FDI Care khẳng định vị thế dẫn đầu nhờ năng lực phân phối trực tiếp từ thương hiệu HORB, am hiểu chuyên sâu tiêu chuẩn ANSI/ESD S20.20 & ISO 14644 và mang tới giải pháp tối ưu 5% - 15% chi phí đầu tư cho chủ đầu tư.
Những lợi thế độc quyền khẳng định năng lực tổng thầu FDI Care:
FDI Care là Nhà phân phối độc quyền tại Việt Nam sản phẩm Sàn Vinyl của thương hiệu HORB. HORB có nhà máy sản xuất lớn hàng đầu (Top tier) tại Trung Quốc và có thị phần lớn nằm trong Top 3 tại Trung Quốc, công ty mẹ là tập đoàn HORB (Shenzhen Horb Technology) là công ty tiên phong/số 1 về giải pháp sàn nâng tĩnh điện và vật tư phòng sạch. HORB không chỉ làm sàn, HORB là tập đoàn chuyên về kiểm soát tĩnh điện toàn diện. Điều này đảm bảo sàn vinyl của tập đoàn đáp ứng chuẩn khắt khe nhất của các nhà máy điện tử (Samsung, Foxconn, Jabil đều là đối tác của HORB).
Đội ngũ kỹ sư được đào tạo chuyên sâu, am hiểu tường tận các tiêu chuẩn quốc tế về phòng sạch và chống tĩnh điện (như tiêu chuẩn ANSI/ESD S20.20, ISO 14644-1).
Sở hữu chuỗi cung ứng khép kín tại Trung Quốc giúp HORB có mức giá cực tốt so với chất lượng, tiết kiệm chi phí đầu tư ban đầu cho chủ đầu tư từ 5% - 15% so với các thương hiệu sàn vinyl tương đương của Hàn Quốc hoặc Châu Âu (như LG, Gerflor...).
Sàn HORB thường sử dụng mạng lưới dẫn điện xuyên suốt bề mặt, giúp tính năng ESD ổn định vĩnh viễn, không bị suy giảm theo thời gian như các loại sàn phủ rẻ tiền phù hợp cho nhiều cấp độ phòng sạch (Class 10 đến Class 100.000).
Khả năng chịu tải trọng tốt, chống mài mòn, chống hóa chất và đạt các chứng chỉ thân thiện môi trường (RoHS).
Không chỉ dẫn đầu tại Trung Quốc, HORB còn là tập đoàn có mạng lưới toàn cầu với các công ty thành viên và văn phòng đại diện tại Đức, Ấn Độ, Việt Nam, Thái Lan, Singapore, Mexico và Philippines. Sản phẩm của HORB đáp ứng các tiêu chuẩn quốc tế khắt khe nhất (ANSI/ESD S20.20), được tin dùng tại hơn 50 quốc gia và là đối tác chiến lược của các ông lớn như Samsung, Foxconn, Sony và IBM.
7. Cộng đồng kỹ sư công trình và cán bộ QA/QC phản hồi thực tế nào cho FDI Care?
Cộng đồng kỹ sư M&E và cán bộ QA/QC tại các nhà máy vi điện tử dành nhiều đánh giá 5 sao cho FDI Care nhờ thi công đạt chuẩn ISO 14644, kiểm tra điện trở ESD minh bạch và chứng thư CO/CQ chính hãng.
Kỹ sư Trọng Hoàng - Giám sát Trưởng Nhà máy Bán dẫn (KCN Yên Phong, Bắc Ninh):
"FDI Care thi công hệ thống sàn nâng kỹ thuật cho dây chuyền đóng gói chip SMT rất bài bản. Đo kiểm tra điện trở Point-to-Ground đạt chuẩn ANSI/ESD S20.20, độ phát tán bụi đạt chuẩn ISO Class 5. Đơn giá rẻ hơn các đơn vị khác 12%!" ⭐⭐⭐⭐⭐
Thạc sĩ QA/QC Thu Trang - Nhà máy Linh kiện Điện tử (KCN Tiên Sơn, Bắc Ninh):
"Bộ hồ sơ chứng chỉ CO/CQ chính hãng HORB và kết quả nghiệm thu chỉ số tĩnh điện do FDI Care thực hiện rất minh bạch. Dịch vụ bảo hành 24 tháng vô cùng uy tín!" ⭐⭐⭐⭐⭐
8. Những câu hỏi thường gặp (FAQ) về yêu cầu kiểm soát tĩnh điện đối với hệ thống sàn nâng phòng sạch?
8.1. Trả lời ngắn gọn chỉ số điện trở bề mặt của hệ thống sàn nâng phòng sạch đạt bao nhiêu?
Điện trở bề mặt đạt dải 10^6 Ohm - 10^9 Ohm, đáp ứng hoàn hảo dải tiêu chuẩn kiểm soát tĩnh điện quốc tế ANSI/ESD S20.20.
8.2. Sàn nâng kỹ thuật phòng sạch có khả năng chống phát tán vi bụi không?
Hoàn toàn không rụng phát tán vi bụi mịn, đáp ứng tiêu chuẩn phòng sạch ISO 14644-1 Class 1 đến Class 5.
8.3. Hệ thống sàn nâng phòng sạch chịu được tải trọng thiết bị tối đa bao nhiêu?
Chịu tải trọng tập trung đạt từ 3.0 kN đến 6.0 kN, bảo đảm an toàn cho các dây chuyền gắp chip SMT nặng.
8.4. Thời gian kiểm tra đo lại dải điện trở ESD định kỳ là bao lâu?
Nên kiểm tra đo dải điện trở bề mặt định kỳ 6 - 12 tháng/lần để bảo đảm tính năng xả tĩnh điện luôn ổn định.
8.5. FDI Care có cung cấp chứng thư CO/CQ chính hãng cho dải sàn nâng HORB không?
Cấp đầy đủ 100% chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính ngạch từ nhà máy cho mọi dự án công trình.
8.6. Bề mặt HPL và PVC loại nào chống trầy xước ma sát tốt hơn trong phòng sạch?
Bề mặt HPL chống trầy xước va đập tốt hơn nhờ cấu trúc nhựa ép áp suất cao vô cùng cứng cáp.
8.7. FDI Care có dịch vụ bóc tách dự toán và khảo sát mặt bằng miễn phí không?
Đội ngũ kỹ sư FDI Care nhận bóc tách dự toán, đo kiểm tra độ ẩm bê tông và làm mẫu sàn tận nơi miễn phí 100%.
8.8. Tại sao đơn giá thi công sàn nâng tại FDI Care lại tiết kiệm 5% - 15%?
Nhờ lợi thế phân phối độc quyền trực tiếp từ nhà máy mẹ HORB, FDI Care mang tới cho khách hàng đơn giá tối ưu nhất.
8.9. Độ cao chân đế hệ thống sàn nâng phòng sạch điều chỉnh tối đa bao nhiêu?
Độ cao chân đế điều chỉnh linh hoạt từ 100 mm đến 1000 mm tùy theo khối lượng đường ống ngầm và khoang tản nhiệt của dự án.
8.10. FDI Care bảo hành hệ thống sàn nâng phòng sạch trong bao lâu?
Bảo hành bề mặt và kết cấu khung chân đế từ 12 đến 24 tháng cho mọi công trình, hỗ trợ bảo trì uy tín dài hạn.
