Mạng lưới băng đồng ngầm dưới lớp sơn tự phẳng KCC ESD chính là xương sống của hệ thống xả tĩnh điện, thu gom toàn bộ lượng điện tích phát sinh trên mặt sàn và truyền tải hỏa tốc xuống cọc tiếp địa trung tâm.
Để bảo đảm dải điện trở bề mặt luôn duy trì ổn định ở mức 10^6 - 10^9 Ohm/sq theo chuẩn ANSI/ESD S20.20, kỹ sư thi công bắt buộc phải định hình ô lưới đồng kích thước 2.0 m x 2.0 m trên nền bê tông đã được lăn sơn lót, kết nối tối thiểu 2 điểm tiếp địa dự phòng và phủ kín bằng lớp sơn lót dẫn điện.
Nhằm kiến tạo dây chuyền bán dẫn miễn nhiễm tĩnh điện với mức ngân sách tiết kiệm 5% - 15%, quý doanh nghiệp nên hợp tác cùng tổng thầu FDI Care – đơn vị cam kết tuân thủ quy trình nối đất chuẩn ngạch, bảo hành 24 tháng và tối ưu đơn giá nhờ chiến lược kinh doanh SEO tự nhiên không phụ thuộc vào quảng cáo rác.

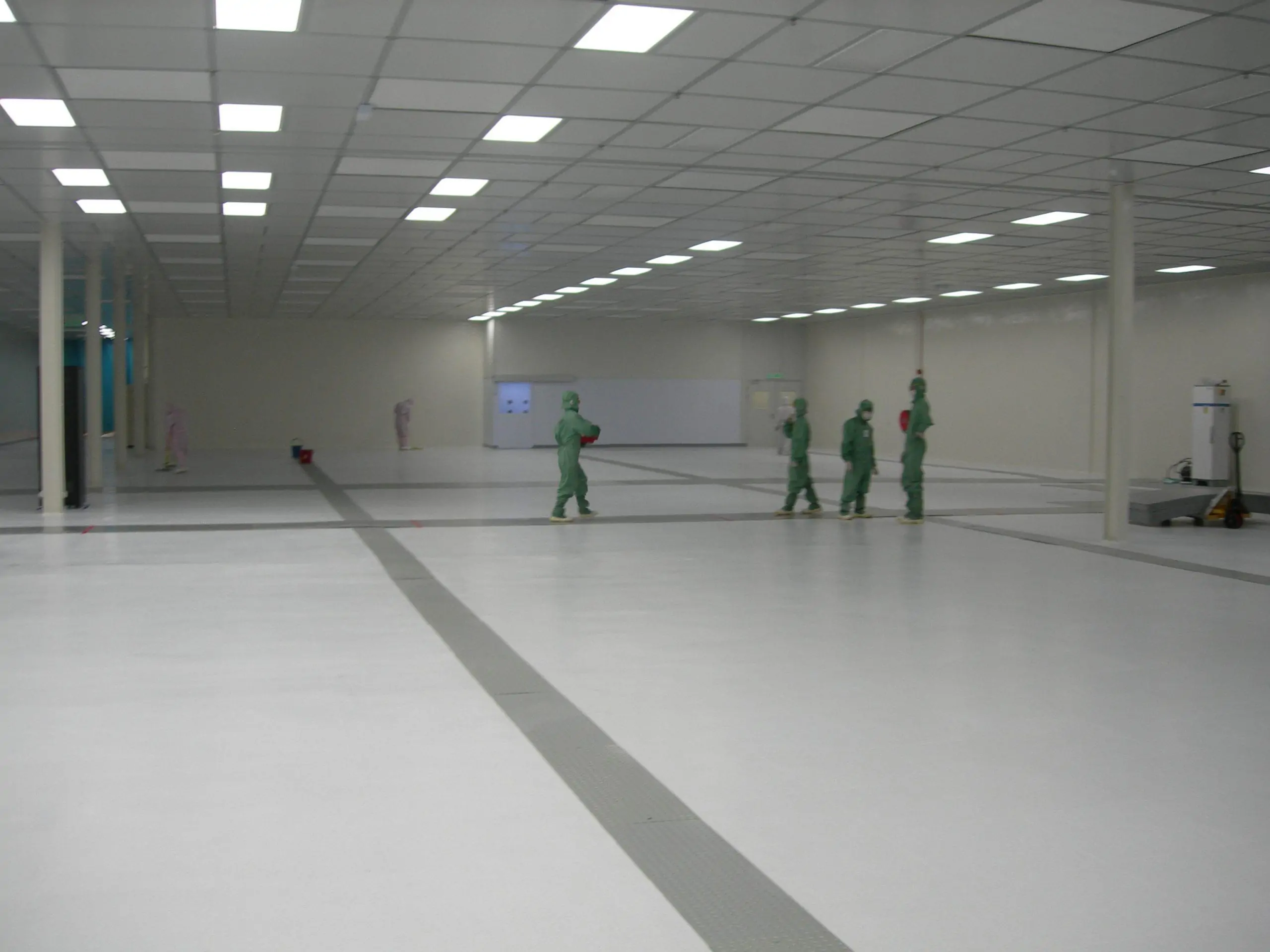

1. Mạng lưới băng đồng dưới lớp sơn tự phẳng KCC ESD đóng vai trò gì trong nguyên lý xả tĩnh điện?
Mạng lưới băng đồng đóng vai trò là kênh dẫn điện trở thấp ngầm dưới lòng màng sơn tự phẳng, thu gom toàn bộ lượng điện tích tích tụ từ bề mặt và truyền tải hỏa tốc xuống cọc tiếp địa trung tâm của nhà xưởng.
Theo tài liệu Electrostatic Discharge Association (ANSI/ESD S6.1 Standard for the Protection of Electrostatic Discharge Susceptible Items - Grounding), một hệ thống sàn chống tĩnh điện hoàn chỉnh bắt buộc phải có hai thành phần cấu thành: Lớp phủ bề mặt phân tán điện tích và Hệ thống nối đất (Ground Connection). Nếu thiếu mạng lưới đồng ngầm, dải điện tích thu gom trên bề mặt màng sơn sẽ bị đọng tĩnh, không thể tiêu tán ra khỏi khu vực sản xuất.

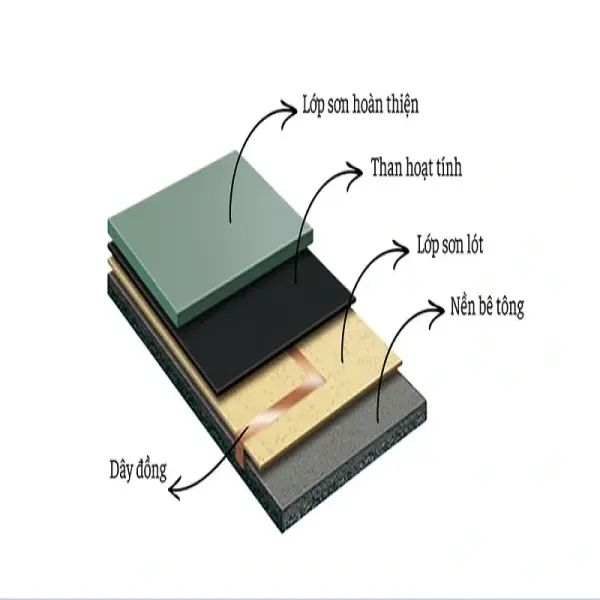

1.1. Bản chất thu gom điện tích của lớp sơn lót dẫn điện và ma trận carbon
Lớp sơn lót dẫn điện chứa các hạt carbon conductive phân bổ mật độ cao giúp thu gom dải điện tích sinh ra do ma sát và truyền dẫn trực tiếp xuống dải băng đồng ngầm. Khi có dòng điện tích sinh ra do ma sát người đi lại hay xe đẩy, lớp màng sơn KCC chống tĩnh điện sẽ truyền dải điện tích này xuống lớp lót dẫn điện và tập trung về dải băng đồng ngầm.
1.2. Cơ chế truyền dẫn dòng điện về hệ thống cọc tiếp địa
Băng đồng dẫn điện sở hữu độ dẫn điện cực cao và điện trở rất nhỏ (< 1 Ohm), thu gom năng lượng điện tĩnh từ mọi điểm trên sàn và dẫn về dải dây cáp đồng tiếp địa để xả sâu xuống lòng đất. Việc xả điện tích liên tục xuống cọc tiếp địa trung tâm giúp bề mặt màng sơn duy trì dải điện trở tiêu chuẩn 10^6 - 10^9 Ohm/sq.
Quý khách tra cứu thêm thông tin dải sản phẩm chống tĩnh điện tại

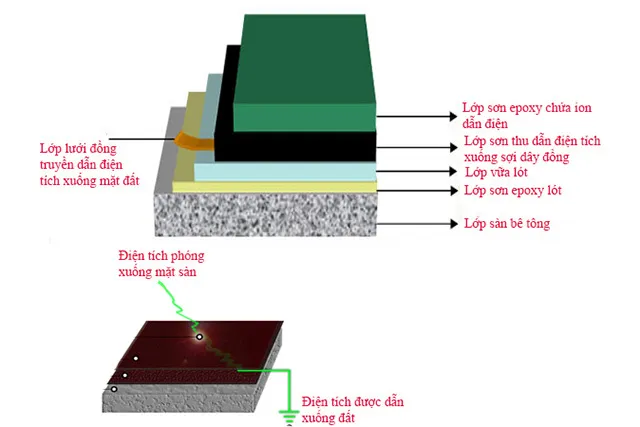

2. Quy chuẩn kỹ thuật vật tư dải băng đồng và bố trí khoảng cách ô lưới tiếp địa?
Vật tư dải băng đồng tiếp địa bắt buộc phải là đồng nguyên chất dán tự dính, độ dày 0.05 - 0.08 mm, chiều rộng 10 - 12 mm, bố trí định hình thành mạng lưới ô vuông kích thước từ 1.5 m x 1.5 m đến 3.0 m x 3.0 m.
Bảng barem quy chuẩn vật tư và ô lưới đồng tiếp địa cho sàn KCC ESD:
| Tiêu chuẩn chỉ số kỹ thuật | Quy chuẩn dải băng đồng & Mạng lưới tiếp địa ngầm |
|---|---|
| Vật liệu dải băng đồng | Đồng lá nguyên chất (Copper Foil) có lớp keo dẫn điện tự dính mặt sau |
| Kích thước dải đồng | Chiều rộng 10 - 12 mm; Độ dày 0.05 - 0.08 mm (chịu lực kéo cơ học cao) |
| Kích thước ô lưới bố trí | Mạng lưới ô vuông 1.5 m x 1.5 m hoặc 2.0 m x 2.0 m (khu vực nhạy cảm ESD) |
| Mật độ cọc điểm đấu nối tiếp địa | Tối thiểu 2 - 4 điểm đấu nối cho mỗi phân khu nhà xưởng < 500 m2 |
| Tiêu chuẩn điện trở liên kết | Điện trở từ lưới đồng đến điểm nối đất (Point-to-Ground) < 10 Ohm |
Quý khách tra cứu thêm cách tính định mức sơn tiêu chuẩn tại
3. Quy trình 6 bước đấu nối mạng lưới đồng tiếp địa dưới lớp sơn tự phẳng KCC ESD?
Quy trình thi công mạng lưới đồng ngầm gồm 6 bước kỹ thuật nghiêm ngặt: Mài sơn lót bê tông, Định vị dán lưới đồng, Đấu nối dây cáp tiếp địa, Lăn sơn lót dẫn điện, Đổ sơn tự phẳng KCC ESD và Đo nghiệm thu điện trở.
3.1. Bước 1: Mài tạo nhám bê tông và lăn lớp sơn lót KCC EP118
Mài sàn đĩa kim cương loại bỏ bẩn dầu, hút sạch bụi mịn và lăn lớp sơn lót KCC EP118 bịt kín mao dẫn bê tông với định mức 0.10 - 0.12 kg/m2. Lớp lót tạo bề mặt nhẵn bóng giúp dải băng đồng bám dính chắc chắn.

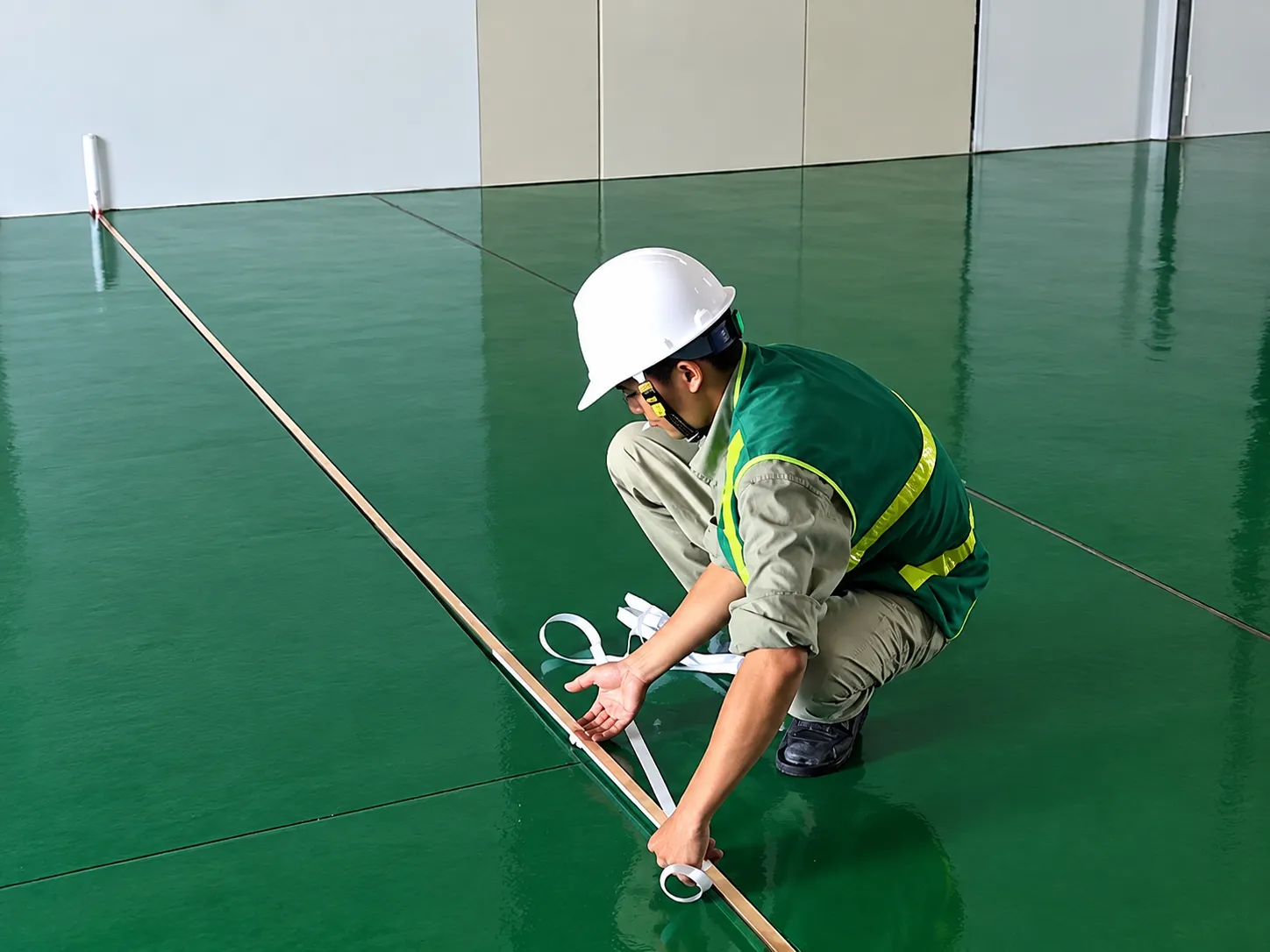

3.2. Bước 2: Định hình dán mạng lưới băng đồng dán tự dính
Kẻ ranh giới ô lưới kích thước 2.0 m x 2.0 m, tiến hành bóc lớp nilon bảo vệ và dán dải băng đồng phẳng mịn bám chặt lên lớp sơn lót. Dùng con lăn miết chặt dải đồng để loại bỏ bọt khí bên dưới.
3.3. Bước 3: Đấu nối dải đồng với dải cáp đồng tiếp địa nhà xưởng
Hàn hóa nhiệt hoặc dùng kẹp ép đầu cốt kết nối các dải đồng biên với dây cáp đồng trần M16 dẫn ra cọc tiếp địa trung tâm. Bắt buộc đấu nối tối thiểu 2 điểm tiếp địa độc lập cho từng khu vực để dự phòng sự cố đứt gãy.
3.4. Bước 4: Thi công lớp sơn lót dẫn điện Conductive Primer
Lăn đều lớp sơn lót dẫn điện chuyên dụng phủ kín toàn bộ bề mặt sàn và đè qua mạng lưới dải đồng với định mức 0.15 kg/m2. Lớp sơn chứa dải sợi carbon tạo cầu nối truyền dẫn điện tích từ bề mặt xuống dải đồng.
3.5. Bước 5: Đổ gạt sơn tự phẳng KCC ESD (KCC Unipoxy Anti-Static)
Trộn đều dải sơn KCC Unipoxy Anti-Static tự phẳng theo đúng tỷ lệ 3 : 1, dùng bàn gạt răng cưa điều chỉnh độ dày 2.0 - 3.0 mm và lăn ru lô gai phá bọt khí. Bề mặt sơn tự phẳng mịn như gương và liên kết liền khối với lớp dẫn điện ngầm.
3.6. Bước 6: Bảo dưỡng đóng rắn và đo kiểm tra chỉ số điện trở ESD
Bảo dưỡng màng sơn trong 7 ngày, dùng máy đo Megohmmeter kiểm tra điện trở từ bề mặt sàn xuống đất (Point-to-Ground) đạt dải 10^6 - 10^9 Ohm/sq trước khi nghiệm thu.

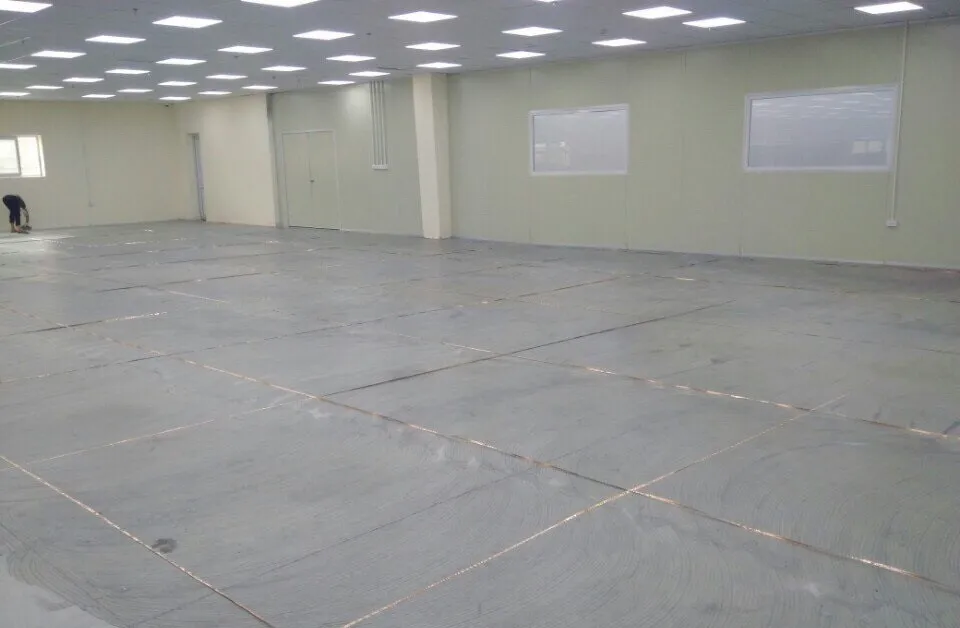

4. Những sai sót kỹ thuật thường gặp làm đứt gãy mạng lưới đồng ngầm và cách khắc phục?
Các sự cố thường gặp bao gồm băng đồng bị rách do bề mặt bê tông lồi lõm, keo dán bị bong do bê tông ẩm, không đấu nối đủ cọc tiếp địa dự phòng và lăn thiếu lớp sơn lót dẫn điện.
Chi tiết dải giải pháp khắc phục từ chuyên gia FDI Care:
Dải băng đồng bị đứt đoạn cơ học: Khi dán băng đồng trên bề mặt bê tông lồi lõm, ma sát cơ học từ ru lô gạt có thể làm đứt dải đồng. Khắc phục: Trám trét làm phẳng tuyệt đối khuyết tật bê tông trước khi dán dải đồng.
Suy giảm bám dính keo dán đồng do độ ẩm: Độ ẩm bê tông vượt 6% làm keo dán dải đồng bị bong tróc. Khắc phục: Bắt buộc đo độ ẩm sàn và thi công màng vữa ngăn ẩm Epoxy - Xi măng nếu bê tông bị ẩm ướt.
Lăn không đều lớp sơn lót dẫn điện: Quên lăn hoặc lăn quá mỏng lớp conductive primer khiến dải điện tích không thể truyền từ màng sơn tự san xuống dải đồng. Khắc phục: Kiểm tra độ phủ dẫn điện bằng máy đo điện trở trước khi đổ gạt sơn sàn epoxy chống tĩnh điện.
5. Dải ứng dụng thực tế của hệ thống sơn KCC ESD lưới đồng ngầm trong nhà máy công nghệ cao?
Hệ thống sơn KCC ESD kết hợp lưới đồng ngầm là dải giải pháp bắt buộc tại nhà máy chip bán dẫn SMT, nhà máy sản xuất màn hình OLED, kho chứa vật liệu nổ quân sự và phòng nghiên cứu R&D.
Phân dải ứng dụng thực tế:
Nhà máy sản xuất vi mạch & Chip bán dẫn SMT: Phủ sàn dải phòng thao tác gắp linh kiện, nơi tĩnh điện nhỏ nhất cũng làm hỏng cấu trúc vi mạch.
Nhà máy sản xuất thiết bị màn hình OLED & Smartphone: Bảo vệ màn hình cảm ứng nhạy cảm không bị nhiễu tĩnh điện.
Kho chứa chất nổ & Bảng mạch quân sự: Khống chế tuyệt đối nguy cơ phát sinh tia lửa điện gây hỏa hoạn cháy nổ.
Phòng nghiên cứu R&D & Phòng sạch Data Center: Bảo vệ hệ thống máy chủ và thiết bị đo đạc vi mô đắt tiền.
Quý khách tra cứu thêm thông tin dải sơn KCC tự san chống tĩnh điện tại
6. Lợi thế cạnh tranh vượt trội của tổng thầu FDI Care trong thi công sơn KCC ESD tiếp địa?
Lợi thế cạnh tranh của FDI Care bao gồm 15 năm kinh nghiệm chuyên sâu, năng lực thi công thực chiến cho các tập đoàn lớn (Samsung, LG, MEIKO, Canon), trang thiết bị đo ESD hiện đại, kho bãi 1000 m2 và đơn giá rẻ hơn 5% - 15%.
Lợi thế cạnh tranh độc bản của FDI Care bao gồm:
Năng lực thi công thực chiến cho các tập đoàn toàn cầu: Đã hoàn thiện hệ thống sơn epoxy chống tĩnh điện tiếp địa ngầm cho các thương hiệu hàng đầu Nhật Bản và Hàn Quốc như Samsung, LG, MEIKO, Canon.
Hệ thống máy đo ESD hiện đại & Kho bãi quy mô: Sở hữu các thiết bị đo điện trở Megohmmeter, máy mài, máy hút bụi công nghệ tiên tiến; kho hàng 2 miền Nam - Bắc rộng 1000 m2 luôn sẵn sàng vật tư.
Tư vấn giải pháp tương thích ANSI/ESD S20.20: Hỗ trợ tính toán khoảng cách ô lưới đồng và sơ đồ tiếp địa đạt dải điện trở 10^6 - 10^9 Ohm/sq cho từng phân khu.
Chính sách bảo hành bề mặt 12 - 24 tháng: Cam kết mạnh mẽ về độ bền liên kết màng sơn và khả năng bài tiết tĩnh điện dài hạn.
Đơn giá tốt hơn thị trường 5% - 15%: Nhờ lợi thế nhập khẩu vật tư trực tiếp từ nhà máy KCC và chiến lược SEO lên top Google tự nhiên không mất chi phí quảng cáo, FDI Care mang tới cho khách hàng đơn giá tối ưu nhất.
7. Cộng đồng kỹ sư công trình và cán bộ QA/QC phản hồi thực tế nào cho FDI Care?
Cộng đồng kỹ sư M&E và cán bộ QA/QC tại các nhà máy bán dẫn lớn dành nhiều đánh giá 5 sao cho FDI Care nhờ đấu nối dải đồng tiếp địa chuẩn ngạch, kiểm tra điện trở đạt ANSI/ESD S20.20 và bảo hành 24 tháng uy tín.
Kỹ sư Trọng Hoàng - Giám sát Trưởng Nhà máy Bán dẫn (KCN Yên Phong, Bắc Ninh):
"FDI Care thi công hệ thống sơn tự phẳng KCC ESD 2.0 mm dán lưới đồng tiếp địa rất chuẩn ngạch. Kiểm tra đo điện trở Point-to-Ground đạt chuẩn ANSI/ESD S20.20, bề mặt sơn nhẵn mịn bám bẩy. Đơn giá rẻ hơn các bên 12%!" ⭐⭐⭐⭐⭐
Thạc sĩ QA/QC Thu Trang - Nhà máy Linh kiện Điện tử (KCN Tiên Sơn, Bắc Ninh):
"Mạng lưới dải đồng nối đất do FDI Care đi rất cẩn thận, đo đạc điện trở liên kết < 1 Ohm rất tin cậy. Dịch vụ bảo hành 24 tháng và chứng thư CO/CQ chính hãng làm chúng tôi rất hài lòng!" ⭐⭐⭐⭐⭐
8. Những câu hỏi thường gặp (FAQ) về nguyên lý nối dây tiếp địa mạng lưới đồng dưới sơn KCC ESD?
8.1. Trả lời ngắn gọn khoảng cách dán dải băng đồng ngầm dưới sơn tự phẳng KCC ESD bao nhiêu là chuẩn?
Khoảng cách tiêu chuẩn dán ô lưới đồng là 1.5 m x 1.5 m hoặc 2.0 m x 2.0 m, bảo đảm truyền tải điện tích hỏa tốc từ mọi điểm trên sàn.
8.2. Dải băng đồng tiếp địa dán trực tiếp lên bê tông được không hay phải lăn sơn lót trước?
Bắt buộc phải lăn sơn lót KCC EP118 trước để tạo bề mặt nhẵn phẳng và tăng độ bám dính cho keo dán dải đồng.
8.3. Một khu vực nhà xưởng cần tối thiểu bao nhiêu điểm đấu nối dải đồng ra cọc tiếp địa?
Tối thiểu 2 - 4 điểm đấu nối tiếp địa độc lập cho mỗi phân khu nhà xưởng để dự phòng rủi ro đứt gãy đường dây dẫn.
8.4. Loại dây cáp nào dùng để nối từ dải băng đồng ra hệ thống cọc tiếp địa nhà xưởng?
Sử dụng dây cáp đồng bọc ruột trần M16 hoặc M25 nối với dải đồng bằng đầu cốt ép chặt hoặc hàn hóa nhiệt.
8.5. Tổng kho FDI Care có sẵn dải băng đồng dán và sơn tự phẳng KCC ESD giao hỏa tốc không?
Tổng kho 1000 m2 tại Hà Nội và TP.HCM luôn trữ sẵn đầy đủ vật tư dải đồng và sơn KCC chính hãng, đáp ứng giao hỏa tốc trong 24 giờ.
8.6. Mạng lưới dải đồng ngầm có bị oxy hóa hay mục nát dưới lớp sơn không?
Không bị oxy hóa nhờ được bao bọc kín 100% trong ma trận lớp sơn lót dẫn điện và sơn tự phẳng cách ẩm ngâm khí.
8.7. FDI Care có dịch vụ đo kiểm tra dải điện trở tiếp địa và làm mẫu sơn KCC ESD miễn phí không?
Đội ngũ kỹ sư FDI Care nhận khảo sát đo điện trở tiếp địa, đo độ ẩm bê tông và làm mẫu sơn KCC ESD tận nơi miễn phí 100%.
8.8. Tại sao đơn giá thi công sơn KCC ESD tiếp địa tại FDI Care lại rẻ hơn thị trường 5% - 15%?
Nhờ lợi thế nhập trực tiếp từ nhà máy KCC và chiến lược SEO lên top Google không đốn chi phí quảng cáo, FDI Care mang tới cho khách hàng đơn giá tối ưu nhất.
8.9. Độ ẩm sàn bê tông tối đa để dán dải đồng và đổ sơn KCC tự san ESD là bao nhiêu?
Độ ẩm sàn bắt buộc dưới 6%; nếu độ ẩm cao bắt buộc phải xử lý thi công lớp vữa ngăn ẩm Epoxy - Xi măng trước.
8.10. FDI Care cung cấp chính sách bảo hành màng sơn KCC ESD tiếp địa như thế nào?
Bảo hành bề mặt dài hạn từ 12 đến 24 tháng cho mọi công trình, cam kết độ bền liên kết và duy trì dải điện trở xả tĩnh điện ổn định.
