Quạt AHU K3G500-PB24-03/G02 đến từ thương hiệu ebm-papst (Đức) là dòng quạt ly tâm hiệu suất cao vận hành dựa trên công nghệ động cơ EC không chổi than (Electronically Commutated), sở hữu cấu trúc rotor nam châm vĩnh cửu tích hợp mạch vi xử lý thông minh, giúp chuyển đổi năng lượng tối ưu và triệt tiêu hoàn toàn tổn thất ma sát.
Với bảng thông số kỹ thuật ấn tượng (cột áp 1300 Pa, lưu lượng 15.935 m³/h) cùng khả năng điều khiển vô cấp kết nối BMS mượt mà, dòng quạt này chính là giải pháp tối ưu điện năng cực hạn, được ứng dụng rộng rãi làm "trái tim động lực" cho các hệ thống thông gió HVAC, buồng xử lý khí AHU công nghiệp, kho lạnh và phòng sạch cGMP.
Để sở hữu thiết bị đạt chuẩn Validation khắt khe và bảo vệ tuổi thọ hệ thống vĩnh cửu, các kỹ sư cơ điện MEP cần lưu ý lắp đặt đệm lò xo giảm chấn, nối đất shield chống nhiễu và ưu tiên chốt vật tư tại tổng thầu FDI Care để thụ hưởng nguồn hàng chính hãng ebm-papst, tối ưu chi phí đầu tư nhờ chuỗi luân chuyển trực tiếp từ tổng kho Bắc Giang 10.000m² mà không qua đại lý trung gian. Ngoài ra, FDI Care còn có chiến lược SEO lên top google không mất phí quảng cáo, do đó mức giá của chúng tôi luôn thấp hơn các đơn vị khác trên thị trường 5-15%.

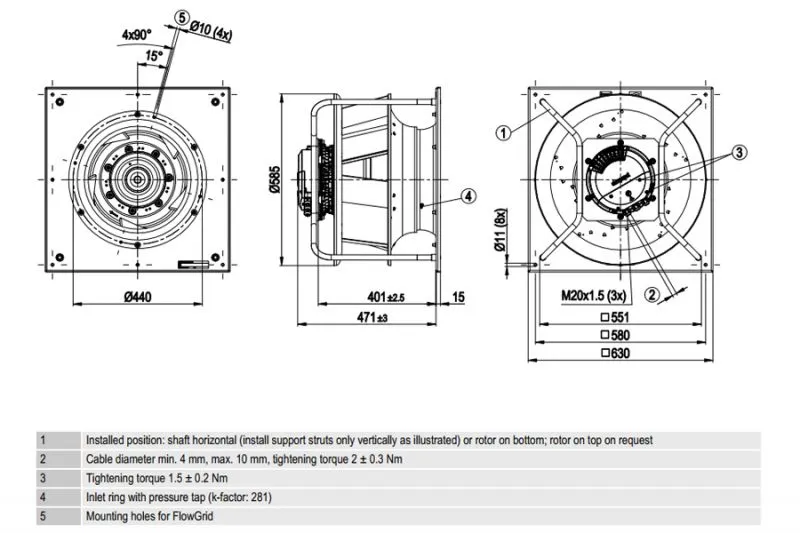

1. Bản chất công nghệ động cơ EC trên quạt AHU K3G500-PB24-03/G02 ra sao?
Quạt ly tâm EC K3G500-PB24-03/G02 từ ebm-papst Đức là dòng quạt hiệu suất cao chuyên dụng cho hệ thống xử lý không khí AHU, vận hành dựa trên công nghệ động cơ đồng bộ dòng điện một chiều không chổi than chuyển mạch điện tử (Electronically Commutated). Cấu trúc rotor nam châm vĩnh cửu tích hợp mạch vi xử lý thông minh giúp thiết bị chuyển đổi năng lượng điện từ thành cơ năng với hao phí tối thiểu.
Dựa trên tài liệu Handbook of Air Conditioning and Refrigeration by Shan K. Wang, việc chuyển đổi từ motor AC sang motor EC trong hệ thống AHU giúp gia tăng hiệu suất tổng thể của buồng khí từ 15% đến 30%. Động cơ EC loại bỏ hoàn toàn tổn thất ma sát chổi than và tổn thất nhiệt cuộn dây rotor, giữ cho guồng cánh quay flat flat phẳng lỳ, triệt tiêu hiện tượng trượt tốc độ vốn có trên động cơ xoay chiều truyền thống.
2. Bảng thông số kỹ thuật chi tiết của quạt AHU K3G500-PB24-03/G02 chính hãng?
Bảng thông số kỹ thuật chi tiết của quạt K3G500-PB24-03/G02 bao gồm 8 tiêu chuẩn kiểm định quốc tế từ phòng lab của tập đoàn ebm-papst (Đức): Thương hiệu xuất xứ, Điện áp định mức, Công suất tiêu thụ, Tốc độ quay, Lưu lượng gió cực đại, Cột áp lớn nhất, Đường kính cánh và Tiêu chuẩn bảo vệ. Đây là cơ sở dữ liệu minh bạch để các kỹ sư cơ điện nghiệm thu dự toán công trình, quý khách tra cứu chi tiết dải cấu hình buồng khí tại: https://fdicare.vn/san-pham/ahu.html.
Dưới đây là bảng thông số cơ lý do
| Tiêu chí cơ lý trắc định | Thông số kỹ thuật chi tiết (Mã K3G500-PB24-03/G02) |
|---|---|
| Thương hiệu / Xuất xứ | ebm-papst (Cộng hòa Liên bang Đức) |
| Điện áp định mức | 3 Pha, 380–480 VAC (50/60 Hz) |
| Công suất tiêu thụ điện | 3900 W – 4200 W |
| Tốc độ quay định mức | 2000 vòng/phút |
| Lưu lượng gió lớn nhất | 15.935 m³/h |
| Cột áp lớn nhất | 1300 Pa |
| Đường kính cánh quạt | 500 mm (Cánh nhôm định hình cong sau) |
| Tiêu chuẩn bảo vệ & Cách điện | IP55, Cấp cách điện F, Chống ẩm H1 |
3. Những ưu điểm kỹ thuật vượt trội nào giúp quạt AHU K3G500-PB24-03/G02 khẳng định vị thế số 1?
Quạt ly tâm K3G500-PB24-03/G02 chinh phục các kỹ sư MEP khó tính nhờ sở hữu 3 nhóm ưu điểm cốt lõi bao gồm: Năng lực tiết kiệm điện năng cực hạn; Khả năng điều khiển truyền thông linh hoạt; và Độ bền cơ học chịu nhiệt độ môi trường rộng.
3.1. Năng lực tiết kiệm điện năng nhờ động cơ EC thông minh
Tiết kiệm điện năng: Động cơ EC thông minh tối ưu hóa hiệu suất vượt trội so với motor AC truyền thống. Nhờ tích hợp bộ biến tần vi xử lý bên trong stator, quạt duy trì chỉ số hiệu suất sinh nhiệt $IE4/IE5$ ngay cả khi vận hành ở mức tải partial $20\% - 50\%$, giúp nhà xưởng tiết kiệm hàng trăm triệu đồng tiền điện mỗi năm.
3.2. Điều khiển linh hoạt kết nối điều hành trung tâm BMS
Điều khiển linh hoạt: Tích hợp sẵn bộ điều khiển PI và giao thức truyền thông MODBUS RTU dễ dàng kết nối hệ thống BMS. Kỹ sư vận hành có thể điều chỉnh vô cấp tốc độ quay quạt qua tín hiệu analog $0-10\text{V}$ hoặc $4-20\text{mA}$, tầm soát biến thiên lưu lượng gió chính xác theo thời gian thực.
3.3. Độ bền cơ học kiên cố và dải nhiệt độ vận hành rộng
Độ bền cao: Vỏ nhôm đúc chịu lực tốt, hoạt động bền bỉ trong dải nhiệt độ môi trường rộng từ -40°C đến 45°C. Cánh quạt cong sau làm bằng hợp kim nhôm chống bám bụi, cân bằng động đạt chuẩn $ISO\ 1940\ G2.5$, triệt tiêu hoàn toàn rung lắc xô lệch cơ học khi quay $2000\text{ vòng/phút}$.
4. Các ứng dụng thực chiến của quạt AHU K3G500-PB24-03/G02 trong công nghiệp công nghệ cao là gì?
Quạt K3G500-PB24-03/G02 đóng vai trò là trái tim động lực trong 3 nhóm hạ tầng trọng điểm bao gồm: Hộp xử lý không khí AHU thương mại và công nghiệp; Hệ thống thông gió điều hòa trung tâm HVAC; và Khối phòng sạch cGMP, Data Center, kho lạnh.
4.1. Lắp đặt trong các hộp xử lý không khí AHU thương mại và công nghiệp
Lắp đặt trong các hộp xử lý không khí (AHU) thương mại và công nghiệp. Cột áp $1300\text{ Pa}$ giúp dòng khí thốc hỏa tốc qua các dàn coil lạnh, dàn sưởi và phin lọc thô/tinh mà không bị hiện tượng sụt lưu lượng cơ học.
4.2. Hệ thống thông gió điều hòa trung tâm HVAC tại tòa nhà lớn
Hệ thống thông gió, điều hòa trung tâm HVAC tại nhà xưởng, tòa nhà lớn. Quạt đảm bảo sự tuần hoàn không khí tươi liên tục, khống chế chỉ số chênh áp dương cho lồng xưởng dập mạch SMT và lắp ráp bán dẫn.
4.3. Ứng dụng cho phòng sạch cGMP, Data Center và kho lạnh
Dùng cho các phòng sạch, trung tâm dữ liệu (data center) và kho lạnh. Thiết bị hoạt động trơn tru trong vi khí hậu âm sâu, không phát sinh bụi than cọ xát, bọc bảo vệ độ sạch không khí đạt chuẩn $ISO\ Class\ 5$ đến $ISO\ Class\ 8$.
5. So sánh hiệu quả giữa hệ thống AHU truyền thống dùng quạt dây curoa và AHU tích hợp quạt EC trực tiếp?
Sự xuất hiện của dòng quạt cắm trực tiếp (Plug Fan) như K3G500-PB24-03/G02 đã tạo ra cuộc cách mạng bẻ gãy mô hình quạt truyền thống chạy dây curoa truyền động.
Bảng đối chiếu tiêu chuẩn kỹ thuật dưới đây giúp phòng vật tư bóc tách cán cân công nghệ:
| Tiêu chí so sánh kỹ thuật | AHU truyền thống (Quạt AC + Dây curoa) | AHU thế hệ mới (Quạt EC K3G500 trực tiếp) |
|---|---|---|
| Cơ cấu truyền động cơ học | Dây curoa, puly, gối đỡ bi xích | Truyền động trực tiếp (Direct-drive Plug Fan) |
| Phát thải bụi mịn vi mô | Cao (Bụi ma sát dây curoa xơ rách) | Bằng 0 (Không có chi tiết ma sát cơ học) |
| Bảo trì bảo dưỡng định kỳ | Phải tăng dây curoa, tra mỡ định kỳ | Khỏi bảo trì (Maintenance-free) |
| Tích hợp hộp lọc HEPA | Cần chọn lại puly khi phin lọc tăng áp | Tự động tăng tốc quạt bù áp qua MODBUS |
Quý khách tra cứu thêm bài phân tích so sánh giữa hệ thống AHU và dải thiết bị phân tán FFU tại:
6. Những chỉ tiêu kỹ thuật cần khống chế khi thi công gá khóa quạt AHU K3G500-PB24-03/G02?
Khi thi công gá lắp [quạt ahu] vào khung buồng khí, kỹ sư MEP bắt buộc phải khống chế 2 tiêu chuẩn chốt chặn: Lắp đặt cơ cấu đệm lò xo giảm chấn chống rung; và Nối đất shield cho cáp truyền thông MODBUS.
Lắp đặt lò xo giảm chấn tiêu tán rung chấn: Mặc dù quạt ebm-papst đạt chuẩn cân bằng động $G2.5$, việc chèn thêm $4$ đệm cao su hoặc lò xo giảm chấn bên dưới khung tôn mạ kẽm giúp tiêu tán $98\%$ xung lực quay, không truyền âm dội qua vách panel phòng sạch.
Đảm bảo tiếp địa chống nhiễu từ trường: Cáp điều khiển tín hiệu $0-10\text{V}$ và đường truyền MODBUS RTU bắt buộc phải dùng loại dây bọc kim chống nhiễu bọc đất shield, chặn đứng nguy cơ nhiễu sóng xung quanh gây nhảy lỗi biến tần.

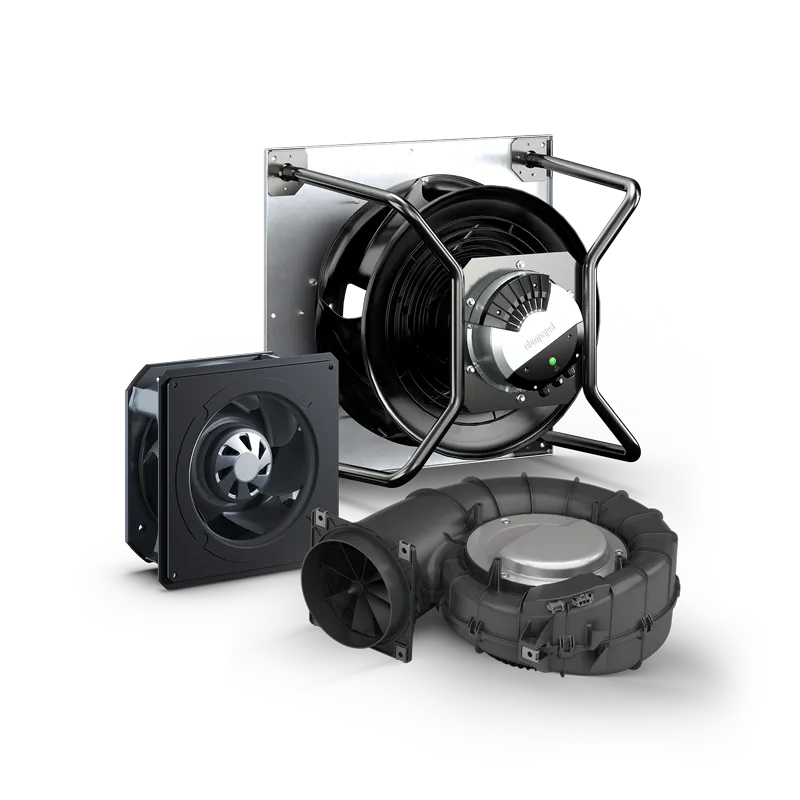

7. Tại sao tổng thầu FDI Care lại sở hữu năng lực cung ứng thiết bị và tổng kho lớn số 1?
FDI Care khẳng định vị thế dẫn đầu thị trường cung ứng thiết bị phòng sạch và cơ điện MEP nhờ sở hữu 3 lợi thế cạnh tranh cốt lõi bao gồm: Tổng kho rộng 10.000 m² tại Bắc Giang; Sản phẩm nhập khẩu chính ngạch trực tiếp từ nhà máy mẹ với đơn giá rẻ hơn 10 - 15%; và Mô hình SEO phẳng tối ưu chi phí quảng cáo.
Hạ tầng tổng kho quy mô 10.000 m²: FDI Care sở hữu 2 tổng kho hàng rộng lớn tại Bắc Giang từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch và phân phối quạt ebm-papst chính hãng.
Đơn giá gốc cạnh tranh, độ hoàn thiện cơ lý cao: Tất cả dòng sản phẩm thiết bị xử lý không khí đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện hình học sắc nét, phom dáng đẹp và giá thành tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường.
Tối ưu chi phí nhờ chiến lược vận hành thông minh: FDI Care áp dụng chiến lược SEO tinh gọn giúp sản phẩm tiếp cận khách hàng trực tiếp không qua trung gian quảng cáo đắt đỏ, giúp đơn giá đến tay chủ đầu tư rẻ hơn thị trường từ 5 đến 15%.
8. Đánh giá thực tế từ cộng đồng kỹ sư cơ điện MEP dành cho dịch vụ của FDI Care?
Đội ngũ kỹ sư cơ điện MEP và ban quản lý dự án dành vô số phản hồi đánh giá 5 sao cho FDI Care nhờ tốc độ giao hàng hỏa tốc, chất lượng quạt chính hãng chuẩn CO/CQ ebm-papst và thái độ tư vấn kỹ thuật chuyên sâu. Sự hài lòng của đối tác là minh chứng cho uy tín thương hiệu.
Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP nhà máy vi mạch điện tử (KCN Yên Phong, Bắc Ninh):
"Dự án cải tạo buồng sạch AHU của chúng tôi yêu cầu thay thế khẩn cấp 12 cụm [quạt AHU K3G500-PB24-03/G02]. FDI Care đã điều phối hàng hỏa tốc từ tổng kho Bắc Giang giao ra công trường chỉ trong 24 giờ. Quạt nguyên kiện ebm-papst Đức, tem nhãn CO/CQ minh bạch 100%. Lắp vào cắm điện chạy thử mượt mà, lưu lượng gió $15.900\text{ m}^3/\text{h}$ thổi căng đét, độ ồn siêu thấp. Đơn giá rẻ hơn các bên đại lý thương mại $12\%$ giúp chúng tôi tiết kiệm ngân sách rất lớn, làm việc cực kỳ tử tế!" ⭐⭐⭐⭐⭐
Thạc sĩ Đảm bảo chất lượng QA Thu Trang - Trưởng phòng kiểm định nhà máy Dược phẩm cGMP (Bắc Giang):
"Buồng AHU phòng đóng gói thuốc tiêm cGMP đòi hỏi quạt EC không phát sinh bụi ma sát. Lựa chọn dòng quạt K3G500-PB24-03/G02 do FDI Care tư vấn và cung cấp thực sự là quyết định chính xác. Quạt kết nối phẳng với hệ thống BMS qua MODBUS vô cùng mượt mà. Hồ sơ Validation CO/CQ đầy đủ $100\%$, chính sách bảo hành dài hạn giúp ban giám đốc hoàn toàn yên tâm!" ⭐⭐⭐⭐⭐
9. Những câu hỏi thường gặp (FAQ) khi thẩm định và vận hành quạt AHU K3G500-PB24-03/G02?
9.1. Động cơ EC trên quạt K3G500-PB24-03/G02 có cần trang bị thêm biến tần ngoài (Inverter) không?
Hoàn toàn không cần. Động cơ EC của ebm-papst đã tích hợp sẵn bo mạch điều khiển biến tần thông minh bên trong stator. Người dùng chỉ cần cấp nguồn $380-480\text{ VAC}$ và đưa tín hiệu $0-10\text{V}$ vào là có thể điều khiển tốc độ quay vô cấp.
9.2. Tiêu chuẩn bảo vệ IP55 của quạt K3G500 có chịu được môi trường ẩm ướt trong AHU không?
Chịu lực chống ẩm cực tốt. Tiêu chuẩn IP55 kết hợp cấp cách điện F và lớp phủ chống ẩm H1 bảo vệ cuộn dây stator khỏi sự xâm nhập của bụi mịn và giọt nước ngưng tụ xô lệch trong buồng xử lý khí.
9.3. Khi phin lọc HEPA trong AHU bị bám bẩn tăng áp suất, quạt K3G500 tự điều chỉnh ra sao?
Quạt tích hợp bộ điều khiển PI có thể kết nối với cảm biến chênh áp. Khi phin lọc bẩn làm tăng tổn thất áp suất, vi xử lý tự động tăng tốc độ quay để duy trì lưu lượng gió m³/h không đổi theo cài đặt.
9.4. Tần suất định kỳ bảo trì vệ sinh cánh quạt nhôm cong sau là bao lâu một lần?
Khuyến cáo nên định kỳ kiểm tra xịt rửa khô từ 6 đến 12 tháng/lần. Việc giữ láng mịn bề mặt cánh nhôm giúp triệt tiêu màng bụi bám, duy trì độ cân bằng động $G2.5$ vĩnh cửu.
9.5. Lợi thế tài chính kinh tế thực tế khi chủ đầu tư lựa chọn mua quạt từ FDI Care?
Lợi thế sở hữu trực tiếp hàng hóa từ tổng kho Bắc Giang 10.000 m² của công ty mẹ giúp tối ưu 10-15% chi phí đầu tư ban đầu. Sản phẩm có nguồn gốc xuất xứ CO/CQ minh bạch, bảo hành dài hạn tử tế.
9.6. Điện áp 3 pha biến động từ 380 VAC đến 480 VAC có làm hỏng mạch điện tử của quạt không?
Không. Bo mạch EC của ebm-papst tích hợp dải dải bảo vệ điện áp rộng $380-480\text{ VAC}$ $(50/60\text{ Hz})$, tự động bù áp và ngắt an toàn khi xảy ra sự cố sụt áp hoặc quá áp cực hạn.
9.7. FDI Care có cung cấp đầy đủ bộ chứng từ mác vật liệu và chứng nhận nguồn gốc xuất xứ không?
Có, 100% mã hàng hóa xuất kho luân chuyển đều đầy đủ tài liệu dữ liệu an toàn SDS, chứng thư CO/CQ minh bạch 100%, giúp phòng mua hàng thông qua hậu kiểm pháp lý gọn gàng.
9.8. Thiết bị thảm dính bụi phòng sạch đặt tại lối đi có hỗ trợ gì cho hệ thống AHU?
Thảm dính bụi giữ chặt hạt dăm cát bẩn dưới đế giày cao su trước khi bước vào lồng xưởng. Giúp hạ tải lượng bụi lơ lửng trong vi khí hậu, giảm tần suất bụi cuộn ngược lên bít tắc cánh quạt K3G500.
9.9. Thời gian tiến độ điều phối luân chuyển quạt K3G500 từ kho Bắc Giang ra công trường mất bao lâu?
Tiến độ giao hàng luôn diễn ra hỏa tốc thần tốc chỉ từ 24 giờ đến 48 giờ làm việc trên phạm vi toàn quốc. Nhờ hạ tầng kho rộng quy mô lớn, FDI Care cam kết tối ưu hóa tiến độ thời gian thi công cuốn chiếu.
9.10. Có thể thi công gá lắp cụm quạt K3G500 mới đè trực tiếp lên chân đế quạt AC dây curoa cũ không?
Tuyệt đối không khuyến khích. Bắt buộc phải tháo dỡ bỏ toàn bộ bệ đỡ quạt cũ, mài phẳng nhẵn bề mặt tôn khung buồng khí, gia cố khung đệm chống rung mới rồi mới gá khóa cụm quạt EC Plug Fan hỏa tốc.
