Hệ thống sàn nâng phòng server chuẩn ISO và TIA-942 không chỉ là giải pháp giấu kín hàng nghìn mét cáp mạng ngầm mà còn đóng vai trò như một khoang khí áp suất dương khổng lồ, điều hướng luồng khí lạnh trực tiếp vào hành lang tủ Rack giúp tản nhiệt hỏa tốc và tiết kiệm 30% điện năng làm mát.
Để bảo vệ thiết bị máy chủ hoạt động ổn định 24/7, kỹ sư thiết kế bắt buộc phải lựa chọn dải màng phủ hoàn thiện HPL cứng cáp kết hợp với mạng lưới tiếp địa ngầm chuẩn ngạch, nhằm triệt tiêu hoàn toàn vi bụi mịn (chuẩn ISO 14644) và rủi ro chập cháy do tĩnh điện ESD (chuẩn ANSI/ESD S20.20).
Nhằm kiến tạo hạ tầng Data Center an toàn, thông minh với mức ngân sách tiết kiệm 5% - 15%, quý doanh nghiệp nên hợp tác cùng tổng thầu FDI Care – nhà phân phối độc quyền thương hiệu HORB tại Việt Nam, cam kết cung cấp trọn bộ CO/CQ minh bạch, bảo hành 24 tháng và tối ưu đơn giá nhờ chiến lược kinh doanh SEO tự nhiên không phụ thuộc vào quảng cáo rác.

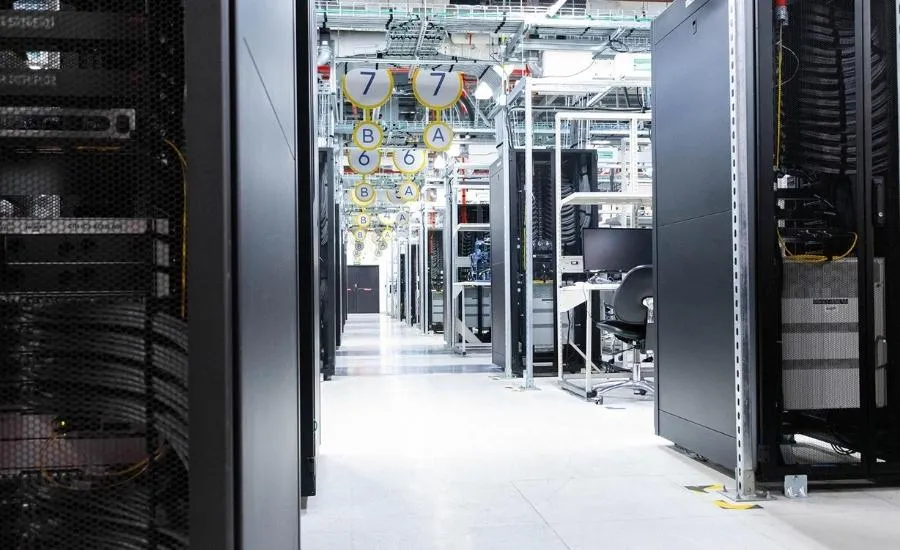

1. Tiêu chuẩn ISO và TIA-942 quy định những gì đối với hệ thống sàn nâng phòng server?
Tiêu chuẩn ISO 14644 và Telecommunications Industry Association (ANSI/TIA-942) quy định sàn nâng phòng server phải duy trì độ cao ngầm từ 300 mm đến 1000 mm, chịu tải trọng tĩnh UDL lớn và đạt chỉ số xả tĩnh điện 10^6 Ohm - 10^9 Ohm.
Theo Telecommunications Industry Association (ANSI/TIA-942 Telecommunications Infrastructure Standard for Data Centers), hệ thống sàn nâng kỹ thuật đóng vai trò là khoang khí áp suất dương ngầm (Plenum) dẫn không khí lạnh trực tiếp từ điều hòa chính xác (CRAC) tới mặt trước của các tủ Rack máy chủ, bảo đảm nhiệt độ vận hành luôn ở mức 18 °C - 27 °C.
1.1. Khái niệm khoang khí Plenum ngầm tản nhiệt hỏa tốc
Khoang khí Plenum ngầm hình thành từ khoảng trống giữa bề mặt sàn bê tông nguyên bản và mặt hoàn thiện của sàn nâng. Nhờ độ kín khí cao, khoang này điều hướng luồng khí lạnh đi qua các tấm sàn thông hơi (Perforated Tiles) thổi trực tiếp vào lối hành lang lạnh (Cold Aisle).
1.2. Kiểm soát môi trường vi bụi theo tiêu chuẩn ISO 14644-1
Tiêu chuẩn ISO 14644-1 Class 8 yêu cầu màng mảng sàn không rụng vi hạt bụi mịn dưới tác động ma sát cơ học. Bề mặt màng phủ trơ lỳ cản trở sự tích bám bụi để bảo vệ quạt tản nhiệt của Server không bị nghẽn kẹt.
Quý khách tra cứu thêm thông tin dải

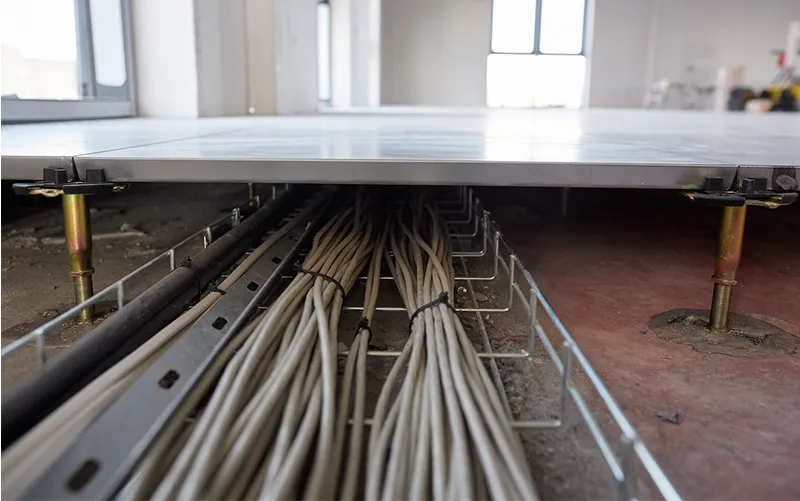

2. Nguyên lý tản nhiệt khí lạnh ngầm và quản lý đi dây cáp tối ưu qua sàn nâng?
Nguyên lý tản nhiệt ngầm vận hành bằng cách biến khoảng trống sàn nâng thành khoang khí áp suất dương đẩy không khí lạnh qua các lỗ đột thông hơi, kết hợp phân tách tuyến cáp mạng và dây nguồn ngầm khoa học.
2.1. Giải pháp tản nhiệt luồng khí nóng - lạnh (Hot/Cold Aisle)
Khí lạnh từ máy điều hòa CRAC được thổi vào không gian ngầm dưới sàn nâng và thoát ra qua tấm sàn đột lỗ (tỷ lệ mở 20% - 45%) ở hành lang lạnh. Luồng khí lạnh đi qua tủ Rack hấp thụ nhiệt lượng và thoát ra hành lang nóng phía sau, giúp tối ưu hiệu suất tản nhiệt và tiết kiệm 30% điện năng làm mát.
2.2. Kỹ thuật đi dây cáp mạng và nguồn ngầm chuẩn ngạch
Hệ thống sàn nâng hỗ trợ giấu kín hàng nghìn mét dây cáp tín hiệu viễn thông và cáp điện nguồn dưới lòng sàn. Việc tách biệt dải khay cáp mạng (Data Tray) và khay cáp điện (Power Tray) ngầm giúp triệt tiêu hiện tượng nhiễu sóng điện từ và dễ dàng bảo trì.
Quý khách tra cứu thêm bài viết sàn nâng HPL tại https://fdicare.vn/san-pham/san-nang-ky-thuat-hpl.html và so sánh dải vật liệu màng phủ tại https://fdicare.vn/san-pham/so-sanh-tam-san-nang-ky-thuat-phu-hpl-va-phu-vinyl-pvc-dan-dien.html.
3. Đâu là dải vật liệu màng phủ bề mặt tối ưu nhất cho sàn nâng phòng server?
Dải vật liệu màng phủ hoàn thiện HPL (High-Pressure Laminate) hoặc Vinyl/PVC dẫn điện là sự lựa chọn tối ưu nhất cho phòng Server nhờ khả năng xả tĩnh điện ESD vĩnh cữu và chống trầy xước ma sát.
3.1. Bề mặt HPL ép lực cao chuyên dụng cho Data Center
Màng HPL sở hữu độ cứng cơ học cao, chịu tải trọng va đập lớn khi di chuyển các tủ Rack nặng hàng tấn. Bề mặt HPL kháng cháy lan Class A, chống bám bụi và duy trì điện trở xả tĩnh điện 10^6 Ohm - 10^9 Ohm ổn định trọn đời.
3.2. Bề mặt Vinyl/PVC dẻo phân tán tĩnh điện
Màng Vinyl/PVC dẻo có khả năng tiêu tán độ ồn rung lắc khi nhân công di chuyển. Khả năng kháng hóa chất sục rửa giúp màng PVC duy trì độ sạch cho dải phòng sạch máy chủ tiêu chuẩn ISO.

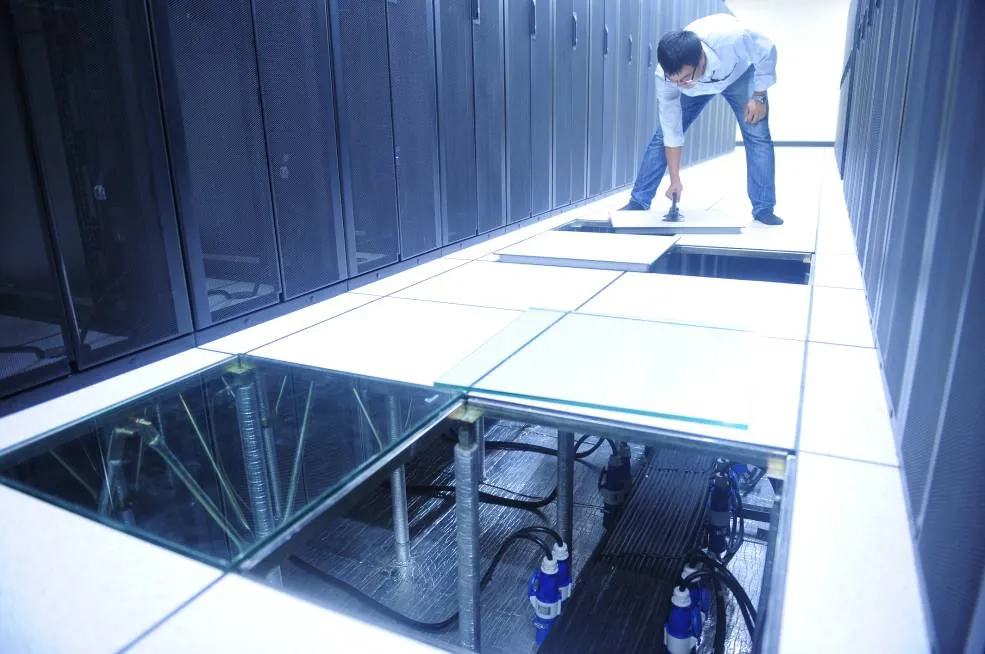

4. Chu trình 5 bước thi công sàn nâng kỹ thuật đạt chuẩn phòng server ISO?
Chu trình thi công sàn nâng kỹ thuật tiêu chuẩn phòng Server gồm 5 bước khắt khe:
Bước 1 - Xử lý vệ sinh nền bê tông và lăn sơn epoxy chống bụi: Mài nhám phẳng nền bê tông, hút sạch dust và lăn 2 lớp sơn epoxy lót bịt mao dẫn để ngăn không khí cuốn bụi bẩn bốc ngược lên phòng sạch.
Bước 2 - Bắn laser định vị tim trục và dán chân đế (Pedestal): Định hình lưới chân đế 600 mm x 600 mm bằng máy cân bằng laser, dán chân đế kim loại mạ kẽm xuống sàn bằng keo Epoxy chuyên dụng.
Bước 3 - Lắp thanh giằng thép hộp gia cường (Stringer): Kết nối hệ thanh giằng với đầu chân đế bằng vít khóa để tạo hệ thống khung lưới phân bổ tải trọng va đập.
Bước 4 - Lắp đặt dải tấm
sàn nâng chống tĩnh điện Bước 5 - Đấu nối dải đồng tiếp địa xả ESD và đo nghiệm thu: Dán dải băng đồng ngầm kết nối khung chân đế ra cọc đất nhà xưởng, dùng thiết bị Megohmmeter kiểm tra dải điện trở bề mặt trước khi nghiệm thu bàn giao.
5. Những sai sót kỹ thuật thường gặp khi lắp đặt sàn nâng phòng server và cách khắc phục?
Các sai sót phổ biến gồm hở rò rỉ khí lạnh ngầm, không dán dây đồng xả tĩnh điện, chọn sai tỷ lệ tấm sàn thông hơi và căn chỉnh lệch độ cao nivo chân đế.
Chi tiết giải pháp xử lý từ kỹ sư FDI Care:
Rò rỉ không khí lạnh qua khe hở biên sát tường: Làm sụt giảm áp suất dương trong khoang Plenum, khiến luồng khí lạnh không đẩy mạnh lên lối hành lang lạnh. Khắc phục: Trám kín các khe góc bằng nẹp viền PVC chuyên dụng và chèn bọt xốp cách nhiệt kín 100%.
Đọng tĩnh điện làm hỏng card màn hình và vi mạch: Thiếu mạng lưới dải đồng tiếp địa khiến dòng tĩnh điện không thể xả xuống đất. Khắc phục: Bắt buộc dán lưới băng đồng ngầm kết nối chân đế xuống cọc tiếp địa trung tâm đạt dải sàn nâng tĩnh điện chuẩn ngạch.

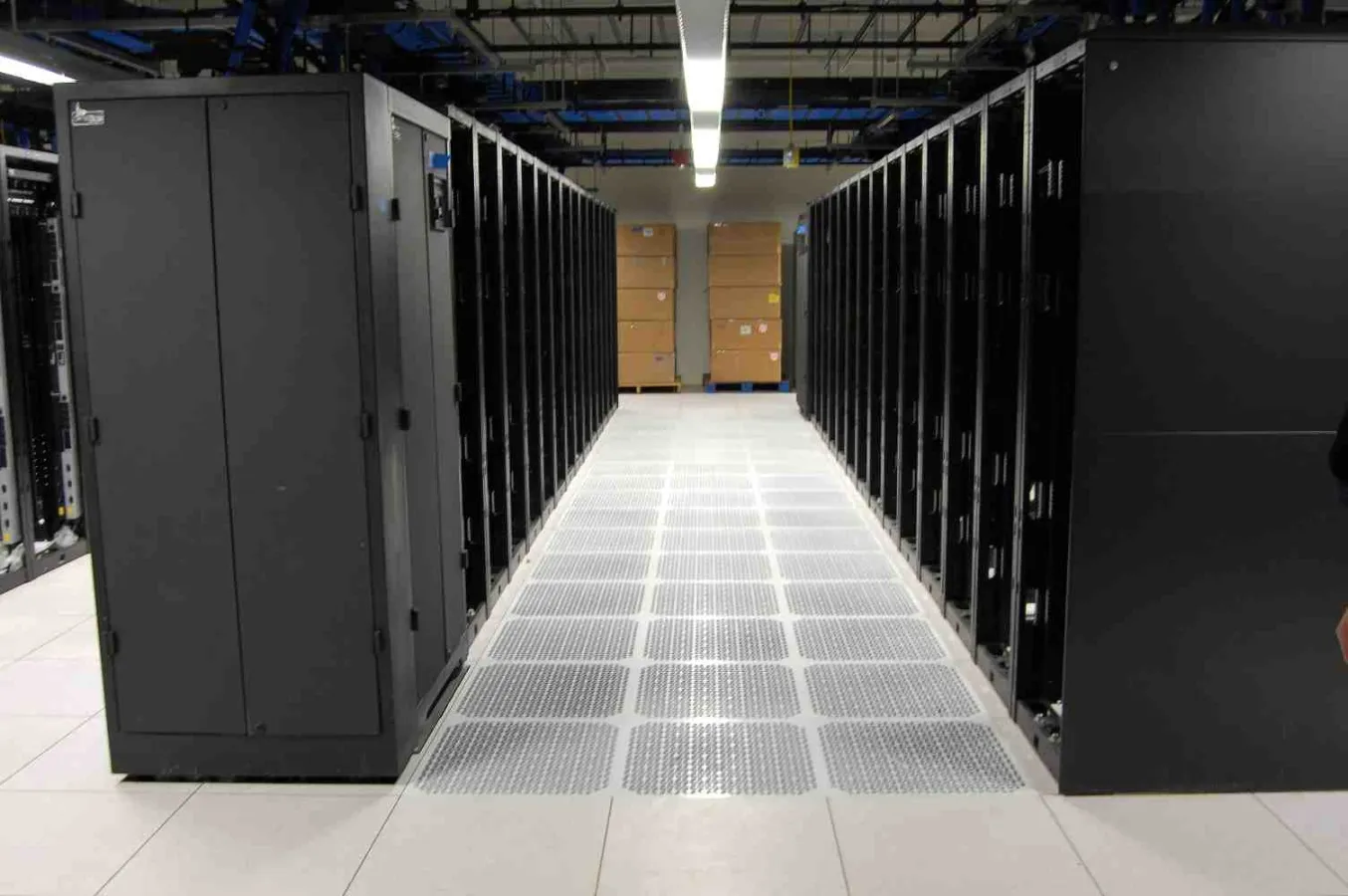

6. Lợi thế cạnh tranh vượt trội của tổng thầu FDI Care trong thi công sàn nâng phòng server?
FDI Care khẳng định vị thế dẫn đầu nhờ năng lực phân phối trực tiếp từ thương hiệu HORB, am hiểu chuyên sâu tiêu chuẩn ANSI/ESD S20.20 & ISO 14644 và mang tới giải pháp tối ưu 5% - 15% chi phí đầu tư cho chủ đầu tư.
Những lợi thế độc quyền khẳng định năng lực tổng thầu FDI Care:
FDI Care là Nhà phân phối độc quyền tại Việt Nam sản phẩm Sàn Vinyl của thương hiệu HORB. HORB có nhà máy sản xuất lớn hàng đầu (Top tier) tại Trung Quốc và có thị phần lớn nằm trong Top 3 tại Trung Quốc, công ty mẹ là tập đoàn HORB (Shenzhen Horb Technology) là công ty tiên phong/số 1 về giải pháp sàn nâng kỹ thuật chống tĩnh điện và vật tư phòng sạch. HORB không chỉ làm sàn, HORB là tập đoàn chuyên về kiểm soát tĩnh điện toàn diện. Điều này đảm bảo sàn vinyl của tập đoàn đáp ứng chuẩn khắt khe nhất của các nhà máy điện tử (Samsung, Foxconn, Jabil đều là đối tác của HORB).
Đội ngũ kỹ sư được đào tạo chuyên sâu, am hiểu tường tận các tiêu chuẩn quốc tế về phòng sạch và chống tĩnh điện (như tiêu chuẩn ANSI/ESD S20.20, ISO 14644-1).
Sở hữu chuỗi cung ứng khép kín tại Trung Quốc giúp HORB có mức giá cực tốt so với chất lượng, tiết kiệm chi phí đầu tư ban đầu cho chủ đầu tư từ 5% - 15% so với các thương hiệu sàn vinyl tương đương của Hàn Quốc hoặc Châu Âu (như LG, Gerflor...).
Sàn HORB thường sử dụng mạng lưới dẫn điện xuyên suốt bề mặt, giúp tính năng ESD ổn định vĩnh viễn, không bị suy giảm theo thời gian như các loại sàn phủ rẻ tiền phù hợp cho nhiều cấp độ phòng sạch (Class 10 đến Class 100.000).
Khả năng chịu tải trọng tốt, chống mài mòn, chống hóa chất và đạt các chứng chỉ thân thiện môi trường (RoHS).
Không chỉ dẫn đầu tại Trung Quốc, HORB còn là tập đoàn có mạng lưới toàn cầu với các công ty thành viên và văn phòng đại diện tại Đức, Ấn Độ, Việt Nam, Thái Lan, Singapore, Mexico và Philippines. Sản phẩm của HORB đáp ứng các tiêu chuẩn quốc tế khắt khe nhất (ANSI/ESD S20.20), được tin dùng tại hơn 50 quốc gia và là đối tác chiến lược của các ông lớn như Samsung, Foxconn, Sony và IBM.
7. Cộng đồng kỹ sư công trình và cán bộ QA/QC phản hồi thực tế nào cho FDI Care?
Cộng đồng kỹ sư M&E và cán bộ QA/QC dành nhiều đánh giá 5 sao cho FDI Care nhờ giải pháp tản nhiệt tối ưu, thi công đạt chuẩn ISO 14644 và chứng thư CO/CQ chính hãng.
Kỹ sư Trọng Hoàng - Giám sát Trưởng Nhà máy Bán dẫn (KCN Yên Phong, Bắc Ninh): "FDI Care thi công hệ thống sàn nâng phòng server 2.0 mm phủ HPL chịu tải trọng tủ Rack rất tốt. Khoang tản nhiệt khí ngầm đẩy gió lạnh đạt chuẩn TIA-942, đo điện trở bề mặt đạt chuẩn ANSI/ESD S20.20. Đơn giá rẻ hơn các đơn vị khác 12%!" ⭐⭐⭐⭐⭐
Thạc sĩ QA/QC Thu Trang - Nhà máy Dược cGMP (KCN Tiên Sơn, Bắc Ninh): "Bộ hồ sơ nghiệm thu CO/CQ chính hãng HORB và kết quả đo đạc độ sạch vi bụi ISO 14644 do FDI Care thực hiện rất minh bạch. Dịch vụ bảo hành 24 tháng vô cùng uy tín!" ⭐⭐⭐⭐⭐
8. Những câu hỏi thường gặp (FAQ) về sàn nâng phòng server?
8.1. Trả lời ngắn gọn độ cao chân đế sàn nâng phòng server bao nhiêu là chuẩn TIA-942?
Độ cao tiêu chuẩn từ 300 mm đến 600 mm (đối với phòng Server vừa) và từ 600 mm đến 1000 mm (đối với Data Center lớn) để bảo đảm không gian chứa cáp và tản nhiệt Plenum.
8.2. Tỷ lệ mảng sàn thông hơi (Perforated Tile) trong phòng Server chiếm bao nhiêu %?
Tấm đột lỗ thường chiếm 15% - 25% tổng diện tích mặt sàn, tập trung lắp đặt chính xác tại dải hành lang lạnh trước tủ Rack.
8.3. Sàn nâng phòng server chịu được tải trọng tủ Rack tối đa bao nhiêu?
Chịu tải trọng tập trung đạt từ 3.0 kN đến 6.0 kN, bảo đảm các tủ Rack Server nặng hàng tấn không gây biến dạng gập ghềnh.
8.4. Thời gian kiểm tra đo lại chỉ số điện trở xả tĩnh điện định kỳ là bao lâu?
Nên kiểm tra đo dải điện trở bề mặt định kỳ 6 - 12 tháng/lần để bảo đảm tính năng xả tĩnh điện luôn ổn định.
8.5. FDI Care có cung cấp bộ chứng thư CO/CQ chính hãng cho dải sàn nâng HORB không?
Cấp đầy đủ 100% chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính ngạch từ nhà máy cho mọi công trình.
8.6. Có cần thiết phải sơn epoxy nền bê tông trước khi lắp sàn nâng phòng server không?
Bắt buộc phải sơn lót epoxy để ngăn chặn tình trạng nền bê tông rụng bụi mịn bị luồng khí điều hòa cuốn ngược vào thiết bị máy chủ.
8.7. FDI Care có dịch vụ bóc tách dự toán và khảo sát mặt bằng miễn phí không?
Đội ngũ kỹ sư FDI Care nhận bóc tách dự toán, đo kiểm tra độ ẩm bê tông và làm mẫu sàn tận nơi miễn phí 100%.
8.8. Tại sao đơn giá thi công sàn nâng phòng server tại FDI Care lại tiết kiệm 5% - 15%?
Nhờ lợi thế phân phối độc quyền trực tiếp từ nhà máy mẹ HORB, FDI Care mang tới cho khách hàng đơn giá tối ưu nhất.
8.9. Bề mặt HPL và PVC loại nào phù hợp hơn cho phòng Server máy chủ?
Bề mặt HPL phù hợp hơn nhờ độ cứng cơ học cao, chịu tải trọng tủ Rack nặng và chống trầy xước ma sát tuyệt vời.
8.10. FDI Care bảo hành hệ thống sàn nâng phòng server trong bao lâu?
Bảo hành bề mặt và kết cấu khung chân đế từ 12 đến 24 tháng cho mọi công trình, bảo trì uy tín dài hạn.
