Sơ đồ lắp đặt hệ thống máy nước nóng trung tâm A.O Smith tiêu chuẩn kỹ thuật nhà máy là bản vẽ kết nối thủy lực khép kín của 5 cụm thành phần cốt lõi bao gồm: máy bơm nhiệt Heat Pump, bồn bảo ôn tráng men AES, cụm bơm hồi tuần hoàn, dải van an toàn thủy lực và hệ thống tủ điều khiển PLC tự động.
Nhờ tích hợp đầy đủ các linh kiện chốt chặn như van giảm áp, bình tích áp và bẫy xả khí, sơ đồ thủy lực chuẩn MEP này đảm bảo khả năng cấp nước nóng dồi dào liên tục ở mức 60 °C đến 75 °C, cân bằng áp lực tại mọi điểm xả, triệt tiêu rò rỉ điện và tiết kiệm 75% điện năng cho các công trình quy mô lớn như biệt thự, khách sạn và nhà máy.
Để thiết lập hệ thống Heat Pump vận hành trơn tru với mức giá thiết bị tận kho (dao động từ 54.216.000 VNĐ đến 124.500.000 VNĐ), chủ đầu tư nên giao phó dự án cho tổng thầu FDI Care nhằm nhận quy trình thi công 5 bước chuẩn mực, cam kết cấp 100% hàng chính hãng CO/CQ và tiết kiệm ngay 5% - 15% ngân sách nhờ chiến lược kinh doanh tối ưu SEO tự nhiên mà không tốn tiền quảng cáo rác.
1. Sơ đồ nguyên lý lắp đặt hệ thống máy nước nóng trung tâm A.O Smith tiêu chuẩn kỹ thuật nhà máy bao gồm những dải thành phần nào?

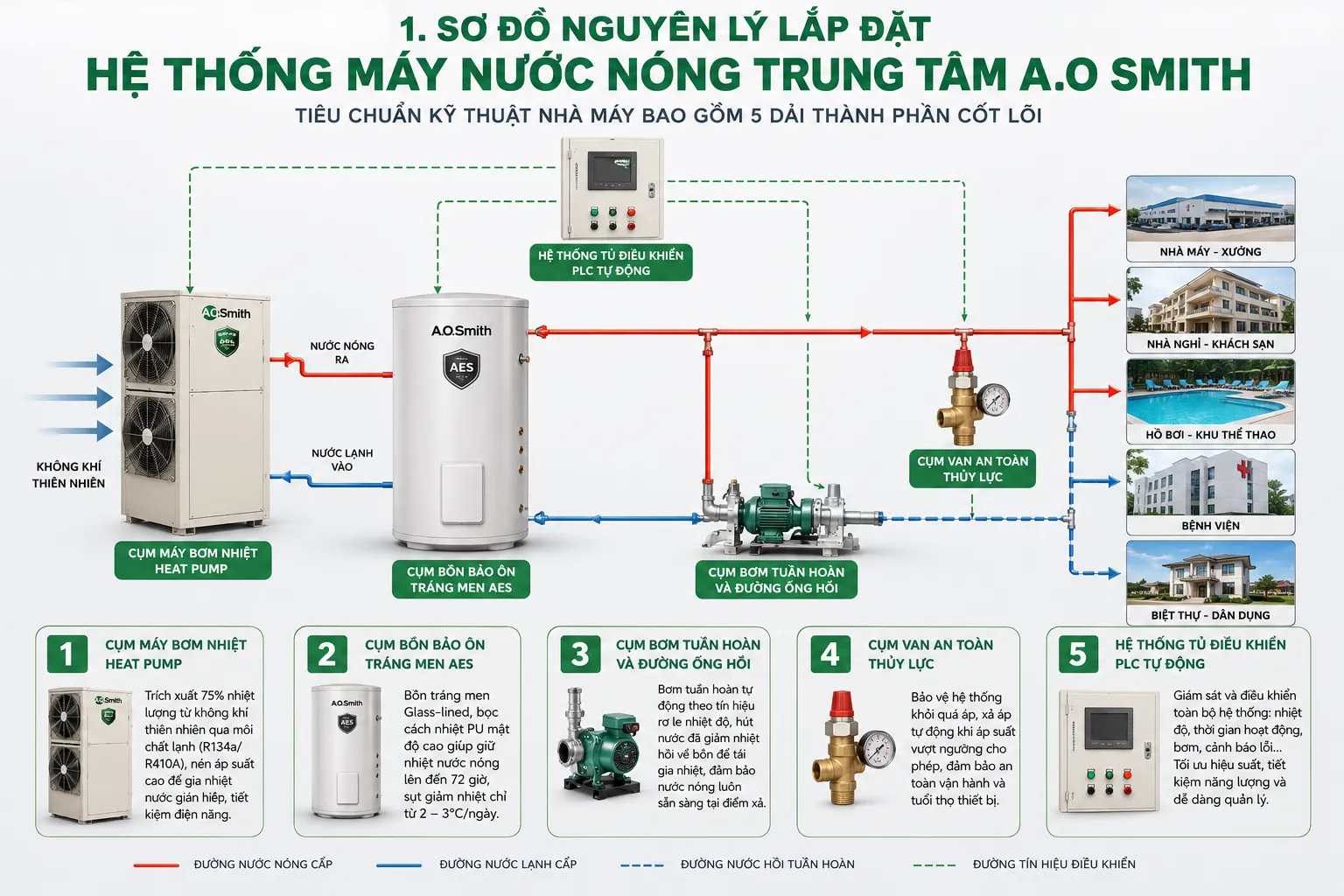

Sơ đồ nguyên lý chuẩn kỹ thuật nhà máy bao gồm 5 cụm thành phần cốt lõi: Cụm máy bơm nhiệt Heat Pump, Cụm bồn bảo ôn tráng men AES, Cụm bơm tuần hoàn và đường ống hồi, Cụm van an toàn thủy lực, và Hệ thống tủ điều khiển PLC tự động.
Theo tài liệu ASHRAE Handbook - HVAC Systems and Equipment do Hiệp hội Kỹ sư Năng lượng Nhiệt lạnh và Điều hòa Không khí Hoa Kỳ ban hành, việc thiết kế sơ đồ thủy lực cho dải
1.1. Cụm máy nén gia nhiệt Heat Pump A.O Smith đóng vai trò gì?
Cụm máy nén đóng vai trò là "trái tim" gia nhiệt của toàn bộ hệ thống, thực hiện chu trình trích xuất 75% nhiệt lượng tự nhiên từ không khí xung quanh qua môi chất lạnh R134a/R410A. Qua quá trình nén áp suất cao, nhiệt lượng này được trao đổi gián tiếp để làm nóng nguồn nước cấp đạt dải nhiệt độ yêu cầu mà không ngâm trực tiếp nguồn điện vào nước.
1.2. Cụm bồn chứa bảo ôn AES giữ nhiệt nước nóng ra sao?
Bồn chứa tích hợp công nghệ tráng men Glass-lined cao cấp kết hợp bọc lớp cách nhiệt Polyurethane mật độ cao giúp tối ưu hóa khả năng duy trì nhiệt độ nguồn nước. Nhờ cấu trúc vật liệu chuyên dụng, bồn chứa có thể giữ nhiệt nước nóng lên tới 72 giờ, khống chế mức sụt giảm nhiệt lượng ở ngưỡng cực thấp chỉ từ 2 °C đến 3 °C mỗi ngày.
1.3. Cụm bơm hồi tuần hoàn và đường ống hồi vận hành thế nào?
Bơm tuần hoàn nước nóng vận hành hoàn toàn tự động dựa trên tín hiệu từ rơle nhiệt độ gắn tại dải đường ống cấp. Thiết bị liên tục hút dòng nước đã bị giảm nhiệt trong tuyến ống quay trở lại bồn chứa để tái gia nhiệt (re-heat), đảm bảo nguồn nước nóng luôn có sẵn ngay lập tức tại điểm xả.
1.4. Hệ thống tủ điện điều khiển trung tâm và cảm biến cảm ứng điều khiển thế nào?
Tủ điện điều khiển trung tâm tích hợp vi xử lý PLC giúp tự động hóa toàn bộ chu trình gia nhiệt và phân phối thủy lực của nhà máy. Hệ thống cho phép kỹ sư cài đặt lịch đun tự động, điều khiển luân phiên nhiều máy nén và hỏa tốc phát tín hiệu cảnh báo khi xuất hiện bất kỳ sự cố lệch áp hay mất pha nào.
Quý khách tra cứu thêm dải sản phẩm
2. Các linh kiện an toàn thủy lực chốt chặn không thể thiếu trong sơ đồ lắp đặt nhà máy?
Các linh kiện chốt chặn bắt buộc bao gồm: Van giảm áp, Van an toàn nhiệt áp T/P, Bình áp lực gia tăng, Van một chiều, Bơm tăng áp biến tần và Bẫy hơi xả khí tự động.
Căn cứ vào dữ liệu kỹ thuật đấu nối từ tập đoàn A.O Smith, vai trò của từng dải linh kiện thủy lực được bóc tách chi tiết:
2.1. Van giảm áp và Van an toàn nhiệt áp T/P bảo vệ bồn chứa thế nào?
Van giảm áp đóng vai trò kiểm soát áp suất nước lạnh đầu vào luôn nằm trong ngưỡng vận hành an toàn từ 0,3 MPa đến 0,5 MPa. Song song đó, van an toàn nhiệt áp T/P chịu trách nhiệm xả bớt nước và áp suất tự động khi dải nhiệt độ hoặc áp lực bên trong bồn chứa vượt quá giới hạn thiết kế.
2.2. Bình tích áp lực co giãn nhiệt ngăn hiện tượng gì?
Bình tích áp lực gia tăng sinh ra để hấp thụ toàn bộ thể tích nước bị giãn nở trong suốt quá trình đun nóng gia nhiệt. Lớp màng co giãn bên trong bình giúp triệt tiêu hiện tượng tăng áp suất đột ngột, bảo vệ đường ống không bị nứt xé và xô lệch cấu trúc bồn bảo ôn.
2.3. Bẫy xả khí tự động và Van một chiều giữ hệ thống ra sao?
Bẫy xả khí tự động liên tục xả sạch các bọt khí nhốt bên trong tuyến ống hồi, giúp ngăn ngừa hiện tượng e gió và hiện tượng xâm x蚀 bơm tuần hoàn. Trong khi đó, các dải van một chiều đảm bảo dòng chảy cố định một hướng, không cho nước nóng bốc ngược về tuyến ống nước lạnh.
2.4. Bơm tăng áp biến tần duy trì áp lực xả nước thế nào?
Bơm tăng áp sử dụng bộ biến tần thông minh tự động thay đổi tốc độ quay theo số lượng vòi xả thực tế đang mở trong nhà máy. Thiết bị giúp duy trì áp lực nước đồng đều tại mọi phân khu sản xuất, loại bỏ triệt để hiện tượng suy giảm áp suất khi nhiều điểm cùng tiêu thụ nước.
Quý khách tra cứu chi tiết dải sản phẩm 2 cục rời Split tại: https://fdicare.vn/san-pham/heat-pump-ao-smith-2-cuc-roi-split.html.
3. Sơ đồ lắp đặt kết hợp giữa Heat Pump A.O Smith và Thái Dương Năng trong nhà máy?
Sơ đồ lắp đặt kết hợp bóp nghẹt 85% chi phí điện năng bằng cách dùng Thái Dương Năng làm dải gia nhiệt sơ cấp ban ngày và Heat Pump làm dải bù nhiệt tự động ban đêm hoặc khi trời mưa.
Bảng đối chiếu vai trò vận hành giữa hai dải thiết bị trong sơ đồ kết hợp:
| Hạng mục thiết bị trong sơ đồ | Vai trò kỹ thuật vận hành | Điều kiện kích hoạt vận hành |
|---|---|---|
| Dải | Gia nhiệt sơ cấp nước lạnh từ 25 °C lên 45 °C - 50 °C | Ban ngày khi có bức xạ nhiệt mặt trời |
| Dải | Gia nhiệt thứ cấp nâng nước từ 50 °C lên 65 °C - 75 °C | Kích hoạt tự động khi nước bồn dưới 55 °C |
| Bồn bảo ôn trung gian kép | Trộn và lưu trữ nước nóng phân luồng an toàn | Hoạt động liên tục 24/7 |
| Cụm van điện từ phân luồng | Tự động điều hướng dòng nước chảy theo nhiệt độ | Tự động chuyển mạch qua cảm biến |
Quý khách tra cứu thêm bài viết tư vấn chọn dung tích bồn chứa tại:

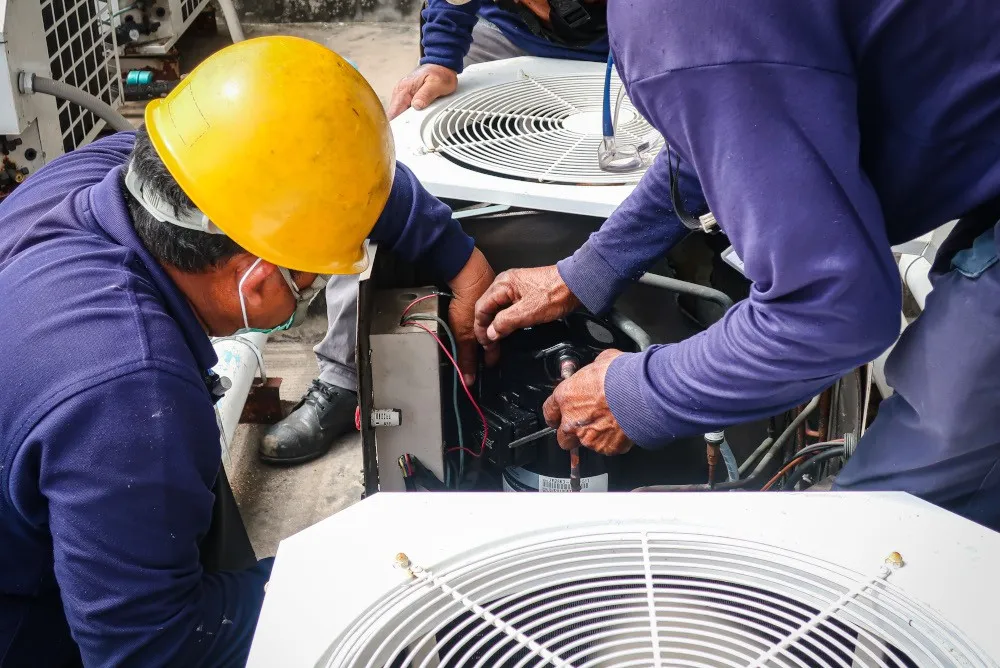

4. Các bước kỹ thuật thi công lắp đặt hệ thống Heat Pump A.O Smith đạt chuẩn Validation nhà máy?
Quy trình thi công lắp đặt hệ thống Heat Pump A.O Smith đạt chuẩn Validation nhà máy được thực hiện qua 5 bước kỹ thuật liên hoàn từ khảo sát đổ bệ bê tông, cố định thiết bị, kết nối ống nước PPR-UV bọc bảo ôn, đấu nối điện/cảm biến cho đến thử áp, thử tải và bàn giao hồ sơ nghiệm thu.
4.1. Bước 1: Khảo sát vị trí và đổ bệ bê tông chân đế
Kỹ sư tiến hành khảo sát khu vực đặt máy, tiến hành đổ bệ bê tông chân đế cao từ 10 cm đến 15 cm có đặt lót cao su giảm chấn chuyên dụng. Vị trí thi công phải thoáng gió tuyệt đối để quạt giải nhiệt hấp thụ tối đa nhiệt lượng không khí xung quanh.
4.2. Bước 2: Lắp đặt khối bồn bảo ôn và máy nén
Cố định các chân máy nén và bồn bảo ôn tráng men chắc chắn vào bệ bê tông thông qua dải bulong nở chịu lực. Đối với dải máy hai cục rời (Split), kỹ thuật viên kết nối đường ống đồng dẫn môi chất lạnh và thử kín bằng khí Nitơ áp suất cao.
4.3. Bước 3: Thi công đấu nối mạng lưới ống nước PPR-UV
Thực hiện kết nối tuyến ống nước cấp lạnh, tuyến nước nóng sử dụng và đường ống hồi tuần hoàn bằng ống nhựa chịu nhiệt PPR-UV. Toàn bộ dải ống phải được bọc bảo vệ bằng lớp mút định hình foam Polyurethane để chống thất thoát nhiệt lượng out-site.
4.4. Bước 4: Đấu nối tủ điện công nghiệp và cảm biến nhiệt
Đi dây điện nguồn cấp từ aptomat riêng biệt vào tủ điện điều khiển trung tâm, kết nối các cảm biến nhiệt độ đường ống và rơle bơm hồi. Kiểm tra kỹ thứ tự pha điện đối với dải máy 3 pha để ngăn ngừa hiện tượng máy nén quay ngược chiều.
4.5. Bước 5: Thử áp lực đường ống, thử tải và chạy nghiệm thu
Tiến hành thử áp lực toàn bộ đường ống thủy lực ở mức 0,8 MPa trong thời gian 24 giờ để đảm bảo không rò rỉ. Cấp nguồn điện chạy thử tải, kiểm tra thông số dòng điện, nhiệt độ nước đầu ra và bàn giao bộ hồ sơ CO/CQ, Validation dự án.
Quý khách tra cứu chi tiết dải sản phẩm All-in-one tại:
5. Những lỗi sai phổ biến cần tránh khi lắp đặt hệ thống máy nước nóng trung tâm A.O Smith?
4 lỗi sai phổ biến nhất gây giảm tuổi thọ thiết bị và tốn điện năng bao gồm: Đặt máy ở không gian kín hẹp, Quên lắp van giảm áp đầu vào, Đi ống hồi không cách nhiệt và Chọn sai công suất bơm tuần hoàn.
Chi tiết dải lỗi kỹ thuật cần triệt tiêu:
Đặt máy nén ở không gian kín hẹp: Khiến máy nén hút lại chính dải khí lạnh vừa xả ra, làm giảm chỉ số hiệu năng COP xuống dưới 2,0 và gây tốn điện.
Bỏ qua van giảm áp và bình tích áp: Áp suất nước thủy cục tăng cao gây vỡ nứt đường ống hoặc biến dạng vỏ bồn bảo ôn.
Đi đường ống hồi nước nóng không bọc cách nhiệt: Làm thất thoát nhiệt lượng ra môi trường xung quanh, khiến máy nén phải khởi động lại liên tục.
Tính toán sai lưu lượng bơm hồi tuần hoàn: Bơm hồi quá mạnh gây xáo trộn dải nước nóng - lạnh trong bồn; bơm hồi quá yếu khiến nước nóng chờ lâu tại đầu vòi.
6. Tại sao nên chọn mua và lắp đặt Heat Pump A.O Smith tại tổng thầu FDI Care?
Giữa thị trường nhiều đơn vị cung cấp, FDI Care khẳng định vị thế là Tổng kho phân phối và Tổng thầu thi công máy nước nóng trung tâm uy tín hàng đầu nhờ 4 lợi thế cạnh tranh cốt lõi:
6.1. Năng lực kỹ thuật chuyên sâu vượt trội
Heat Pump không chỉ là thiết bị cắm điện là chạy, nó là cả một hệ thống thủy lực phức tạp. Giám đốc Tình Nguyễn của FDI Care có hơn 15 năm kinh nghiệm, am hiểu sâu sắc về thiết kế đường hồi, cân bằng áp lực nước, đảm bảo hệ thống vận hành trơn tru, triệt tiêu hoàn toàn các sự cố "nước nóng chờ lâu" hay "tầng trên nóng tầng dưới lạnh".
6.2. Sản phẩm chính hãng, sẵn kho quy mô lớn
Chúng tôi là đối tác chiến lược cấp 1 của các thương hiệu lớn (Solahart, Rheem, Midea, Atlantic...). Cam kết 100% sản phẩm chính hãng, đính kèm đầy đủ chứng thư CO/CQ xuất xưởng. Hệ thống kho hàng quy mô lớn tại Hà Nội luôn sẵn sàng đáp ứng tiến độ thi công gấp của mọi công trình.
6.3. Dịch vụ bảo hành "Siêu tốc 24/7"
Đối với hệ thống Heat Pump, dịch vụ hậu mãi đóng vai trò quan trọng hàng đầu. FDI Care cam kết có mặt xử lý sự cố trong vòng 2 - 4 giờ tại nội thành và 24 giờ tại các tỉnh lân cận, đảm bảo sinh hoạt của khách hàng luôn thông suốt, không bị gián đoạn.
6.4. Giải pháp "May đo" tối ưu chi phí đầu tư
Chúng tôi không tư vấn thiết bị đắt nhất, chúng tôi tư vấn giải pháp phù hợp nhất với nhu cầu và kiến trúc ngôi nhà. Nhờ đó giúp khách hàng tiết kiệm tối đa chi phí đầu tư ban đầu cũng như chi phí vận hành lâu dài.
7. Mức bảng giá máy nước nóng trung tâm A.O Smith chính hãng niêm yết tại FDI Care năm 2026?
Bảng giá máy bơm nhiệt A.O Smith niêm yết chính hãng tại FDI Care dao động từ 54.216.000 VNĐ cho dải máy dân dụng 180 Lít đến 124.500.000 VNĐ cho dải máy công suất lớn 455 Lít 1 pha/3 pha.
Bảng đối chiếu ngân sách dự toán niêm yết chi tiết tại tổng kho FDI Care:
| Phân nhóm sản phẩm / Mã máy | Dung tích chứa | Hạ tầng điện / Cấu hình | Đơn giá niêm yết tại FDI Care (VNĐ) | Phân khu ứng dụng khuyến cáo |
|---|---|---|---|---|
| HPI-50D1.0BE | 180 Lít | 1 Pha 220V / Tích hợp nguyên khối | 54.216.000 | Căn hộ chung cư, nhà phố dân dụng cho gia đình nhỏ |
| HPA-80C1.5AE | 300 Lít | 1 Pha 220V / 2 Cục rời (Split) | 61.872.000 | Biệt thự có địa hình thi công cần linh hoạt vị trí đặt block nén |
| CAHP1.5DI-80-6-W | 300 Lít | 1 Pha 230V / Tích hợp nguyên khối | 80.340.000 | Biệt thự tiêu chuẩn, quy mô 3-4 phòng tắm |
| CAHP1.5DI-120-6-W | 455 Lít | 1 Pha 230V / Tích hợp nguyên khối | 102.960.000 | Biệt thự diện tích lớn, Penthouse có trang bị bồn tắm sục |
| CAHP3.0-120-6S-E | 455 Lít | 1 Pha 220V / Tích hợp 3HP | 124.500.000 | Siêu biệt thự, Boutique Hotel, Spa (công trình không có điện 3 pha) |
| CAHP3.0-120-12-E | 455 Lít | 3 Pha 400V / Tích hợp 3HP | 124.500.000 | Tòa nhà thương mại, khách sạn lớn, dịch vụ y tế chuyên dụng |
8. Cộng đồng kỹ sư MEP và chủ đầu tư nhà máy phản hồi thực tế nào cho FDI Care?
Cộng đồng kỹ sư cơ điện M&E dành vô số đánh giá 5 sao cho FDI Care nhờ sơ đồ lắp đặt chuẩn thủy lực, máy bơm nhiệt A.O Smith chính hãng, tiết kiệm 75% điện năng và dịch vụ kỹ thuật uy tín:
Kỹ sư Trọng Hoàng - Trưởng phòng MEP Nhà máy Chế tạo Dược phẩm (KCN Yên Phong, Bắc Ninh):
"Lắp đặt hệ thống máy nước nóng trung tâm A.O Smith 3 pha CAHP30-120-12-E cho dây chuyền vệ sinh nhà máy do FDI Care thiết kế sơ đồ thủy lực rất chuẩn ngạch. Nước nóng duy trì 65 °C liên tục, van giảm áp và bơm hồi vận hành cực kỳ chuẩn xác, không bị hiện tượng chờ nước. Hồ sơ CO/CQ đầy đủ 100%!" ⭐⭐⭐⭐⭐
Thạc sĩ Đảm bảo chất lượng QA Thu Trang - Khu Đô thị Cao cấp (Hà Nội):
"Đội ngũ kỹ sư FDI Care trực tiếp tư vấn may đo sơ đồ Heat Pump A.O Smith cho cụm shophouse thương mại. Hệ thống cân bằng áp suất cực tốt, nước nóng ra ngay lập tức tại mọi điểm xả. Dịch vụ bảo hành siêu tốc rất an tâm!" ⭐⭐⭐⭐⭐
9. Những câu hỏi thường gặp (FAQ) khi lắp đặt hệ thống máy nước nóng trung tâm A.O Smith?
9.1. Sơ đồ lắp đặt hệ thống máy nước nóng trung tâm A.O Smith có bắt buộc phải có đường ống hồi không?
Bắt buộc phải có đường ống hồi nước nóng để bơm hồi tuần hoàn tự động thu gom dòng nước nguội về bồn chứa đun lại, đảm bảo nước nóng mở ra tại vòi là có ngay lập tức. Thao tác này triệt tiêu hoàn toàn hiện tượng lãng phí nước mát xả bỏ.
9.2. Vị trí đặt máy nén Heat Pump A.O Smith cần khoảng không gian tối thiểu bao nhiêu?
Cần khoảng không gian thông thoáng tối thiểu 1,2 m xung quanh quạt gió giải nhiệt để đảm bảo khả năng hấp thụ nhiệt lượng từ không khí đạt hiệu suất COP cao nhất. Đặt máy trong phòng kín hẹp sẽ gây đứt gãy quá trình giải nhiệt.
9.3. Bồn bảo ôn A.O Smith tráng men Glass-lined chịu được áp suất tối đa bao nhiêu MPa?
Chịu được áp suất vận hành tối đa 0,8 MPa (8 bar), được trang bị van an toàn nhiệt áp T/P tự động xả áp khi vượt ngưỡng. Kết cấu lớp men tráng cao cấp giúp kháng ăn mòn vi sinh bền bỉ.
9.4. Bơm tuần hoàn nước nóng trong sơ đồ nên cài đặt hẹn giờ hay chạy cảm biến nhiệt độ?
Nên cài đặt kết hợp cả cảm biến nhiệt độ đường ống (chạy khi nhiệt độ ống dưới 45 °C) và hẹn giờ khung giờ sinh hoạt cao điểm để tiết kiệm điện tối đa. Sự phối hợp này triệt tiêu tình trạng bơm chạy không tải liên tục.
9.5. Kho hàng FDI Care tại Hà Nội có sẵn máy nước nóng trung tâm A.O Smith giao hỏa tốc không?
Kho An Khánh 1.000 m² luôn trữ sẵn các mã máy A.O Smith 1 pha và 3 pha, đáp ứng giao hỏa tốc trong 24 giờ tới công trình. Đảm bảo tiến độ thi công MEP khẩn cấp cho dự án.
9.6. Có cần lắp thêm lọc trung tâm xử lý nước cứng trước khi cấp vào bồn Heat Pump không?
Khuyên dùng lắp thêm hệ thống lọc làm mềm nước đối với khu vực nước giếng khoan hoặc nước chứa hàm lượng vôi cao để bảo vệ màng tráng men bồn chứa bền lâu hơn. Nước sạch mềm giúp kéo dài tuổi thọ dải trao đổi nhiệt micro-channel.
9.7. Đường ống cấp nước nóng trung tâm trong sơ đồ nên chọn chất liệu gì?
Bắt buộc sử dụng ống nhựa chịu nhiệt PPR dán màng chống tia UV bọc lớp cách nhiệt Polyurethane hoặc bọc mút định hình cách nhiệt. Chất liệu này ngăn ngừa thất thoát nhiệt năng lượng out-site và chịu được dải nhiệt độ lên đến 95 °C.
9.8. FDI Care có nhận dịch vụ thiết kế sơ đồ thủy lực và thi công trọn gói không?
Có nhận thiết kế sơ đồ thủy lực và thi công trọn gói bao gồm khảo sát hiện trường, bóc tách sơ đồ, cấp thiết bị A.O Smith chính hãng và căn chỉnh vận hành. Đội ngũ kỹ sư 15 năm kinh nghiệm đảm bảo nghiệm thu pháp lý gọn gàng.
9.9. Lợi thế giá máy nước nóng trung tâm A.O Smith tại đại lý FDI Care đến từ đâu?
Nhờ áp dụng chiến lược SEO phẳng không tốn phí quảng cáo Google đắt đỏ và tự chủ mô hình tổng kho 1.000 m², FDI Care mang đến đơn giá thiết bị gốc rẻ hơn thị trường 5% - 15%. Sự cắt giảm tầng nấc trung gian giúp mang lại giá trị thực tế nhất cho khách hàng.
9.10. FDI Care có cung cấp đầy đủ bộ chứng thư CO/CQ chính hãng không?
Cung cấp 100% bộ tài liệu CO/CQ nhập khẩu chính ngạch, thẻ bảo hành A.O Smith và tài liệu SDS cho mọi đơn hàng xuất kho, hỗ trợ nghiệm thu pháp lý dự án gọn gàng.
