Sơ đồ lắp đặt máy bơm nhiệt đóng vai trò quyết định đến hiệu suất vận hành, độ bền của thiết bị và khả năng tiết kiệm điện năng cho toàn bộ hệ thống nước nóng trung tâm. Đặc biệt, việc tuân thủ đúng bản vẽ nguyên lý kỹ thuật giúp gia chủ và chủ đầu tư dễ dàng giám sát thi công, đồng thời thuận tiện cho công tác bảo trì, sửa chữa sau này. Quan trọng hơn, mỗi mô hình công trình (gia đình hay khách sạn) sẽ yêu cầu một sơ đồ đấu nối riêng biệt để đáp ứng đúng nhu cầu sử dụng thực tế.
Dưới đây, FDI Care sẽ chia sẻ chi tiết các sơ đồ nguyên lý lắp đặt Heat Pump phổ biến nhất hiện nay kèm hình ảnh minh họa trực quan.
1. Sơ đồ lắp đặt máy bơm nhiệt cho hộ gia đình (Dân dụng)
Sơ đồ lắp đặt máy bơm nhiệt cho gia đình thường ưu tiên sự gọn nhẹ, tích hợp bình chứa (All-in-one) hoặc hệ thống tách rời đơn giản để phù hợp với không gian hạn chế. Tùy thuộc vào nhu cầu sử dụng đường hồi nước nóng hay kết hợp năng lượng mặt trời mà sơ đồ sẽ có sự thay đổi để tối ưu hóa tiện nghi.
1.1. Sơ đồ hệ thống Heat Pump All-in-one cơ bản

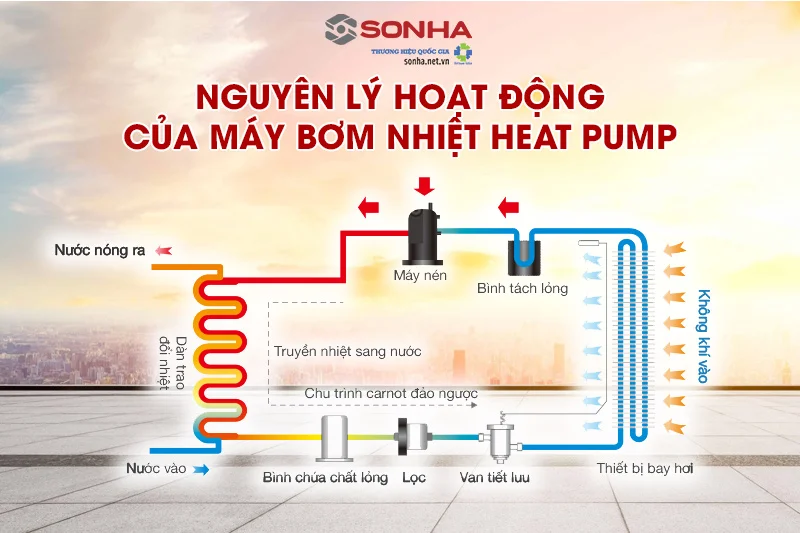

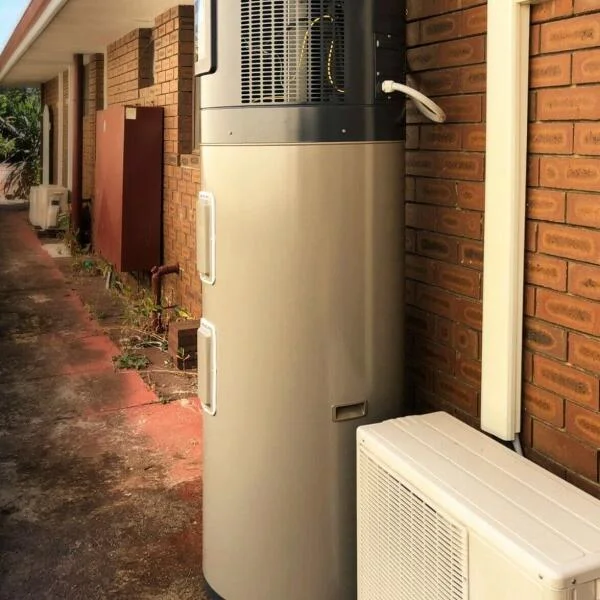

Mô hình All-in-one tích hợp máy nén và bình bảo ôn trong một khối duy nhất, giúp tiết kiệm diện tích lắp đặt và đơn giản hóa quy trình đấu nối đường ống. Cụ thể, nước lạnh được cấp trực tiếp vào máy heat pump, qua quá trình trao đổi nhiệt sẽ đi ra đường nước nóng cấp xuống các thiết bị vệ sinh. Đây là giải pháp tối ưu cho các căn hộ chung cư, nhà phố diện tích nhỏ không có phòng kỹ thuật riêng biệt. Tuy nhiên, đối với các biệt thự cao cấp yêu cầu tiện nghi cao hơn, hệ thống cần bổ sung thêm đường hồi.
1.2. Sơ đồ lắp đặt có đường hồi nước nóng (Circulation)
Hệ thống tích hợp bơm hồi và van cảm biến nhiệt độ giúp nước nóng luôn tuần hoàn tại đường ống, đảm bảo có nước nóng ngay lập tức khi mở vòi mà không cần xả nước lạnh chờ đợi. Trong sơ đồ này, một đường ống hồi sẽ được đấu nối từ điểm cuối cùng của hệ thống cấp nước quay trở về bình bảo ôn. Khi nhiệt độ nước trong ống giảm xuống dưới mức cài đặt, cảm biến sẽ kích hoạt bơm hồi đẩy nước nguội về bình để làm nóng lại.
1.3. Sơ đồ kết hợp Thái dương năng (Hybrid)
Sơ đồ Hybrid kết hợp heat pump Solar và tấm thu nhiệt mặt trời giúp tận dụng nguồn năng lượng miễn phí vào ban ngày và chỉ sử dụng điện khi trời mưa hoặc ban đêm. Theo nguyên lý này, nước sẽ đi qua tấm thu nhiệt Solar trước để làm nóng sơ bộ rồi mới đi vào bình bảo ôn của Heat Pump. Nếu nhiệt độ nước từ Solar đã đủ nóng, Heat Pump sẽ tự động ngắt (Bypass) để tiết kiệm điện hoàn toàn.
2. Sơ đồ lắp đặt máy bơm nhiệt cho Khách sạn/Công trình lớn (Công nghiệp)
Sơ đồ lắp đặt máy bơm nhiệt cho khách sạn đòi hỏi công suất lớn, hệ thống đối lưu cưỡng bức và nhiều bồn bảo ôn mắc nối tiếp hoặc song song để đáp ứng nhu cầu cao điểm. Khác với gia đình, hệ thống công nghiệp buộc phải có các thiết bị dự phòng và hệ thống điều khiển trung tâm phức tạp hơn để đảm bảo không bao giờ gián đoạn nước nóng.
2.1. Sơ đồ hệ thống module ghép nối (Modular System)
Nhiều máy Heat Pump công suất lớn (như dòng heat pump Rheem chuyên dụng) được ghép nối song song để đảm bảo khả năng cung cấp nước nóng liên tục ngay cả khi một máy gặp sự cố cần bảo trì. Trong sơ đồ này, các máy bơm nhiệt sẽ hoạt động luân phiên hoặc đồng thời tùy theo tín hiệu từ cảm biến mực nước và nhiệt độ trong bồn chứa tổng. Giải pháp này giúp hệ thống vận hành linh hoạt và tăng tuổi thọ cho từng thiết bị.
2.2. Sơ đồ bồn bảo ôn nối tiếp (Series Tanks)
Việc lắp đặt nhiều bồn bảo ôn nối tiếp nhau giúp phân tầng nhiệt độ rõ rệt, tối ưu hóa hiệu suất làm nóng và đảm bảo nhiệt độ nước đầu ra luôn ổn định nhất. Nước lạnh sẽ được cấp vào bồn đầu tiên để làm nóng sơ bộ (có thể sử dụng kết hợp heat pump Midea giá tốt cho giai đoạn này), sau đó chuyển sang bồn tiếp theo để gia nhiệt đến nhiệt độ yêu cầu. Sơ đồ này đặc biệt hiệu quả cho các khách sạn có bể bơi nước nóng hoặc khu Spa xông hơi cần lượng nước lớn trong thời gian ngắn.
3. Các lưu ý quan trọng khi thi công lắp đặt theo sơ đồ
Để hệ thống vận hành đúng như bản vẽ thiết kế, đơn vị thi công cần tuân thủ nghiêm ngặt về kích thước đường ống, vị trí đặt máy và quy cách bảo ôn chống thất thoát nhiệt. Sai sót trong quá trình này có thể khiến hệ thống hoạt động kém hiệu quả dù thiết bị rất đắt tiền.
3.1. Vị trí lắp đặt và không gian thông gió
Máy bơm nhiệt cần được đặt ở nơi thông thoáng, đảm bảo khoảng cách tối thiểu giữa các máy và tường bao để luồng khí lạnh thoát ra không bị quẩn lại. Nếu lắp đặt trong phòng kỹ thuật kín, bắt buộc phải thiết kế hệ thống ống gió thải (Ducting) để dẫn khí lạnh ra ngoài môi trường. Việc "ngắn mạch không khí" là nguyên nhân hàng đầu khiến máy làm nóng chậm và tốn điện.
3.2. Quy cách đường ống và Bảo ôn (Insulation)
Toàn bộ đường ống nước nóng trục chính và nhánh phải được bọc bảo ôn chuyên dụng (Superlon, Rockwool) với độ dày và tỷ trọng phù hợp để ngăn chặn thất thoát nhiệt trên đường đi. Đặc biệt với các đường ống đi ngoài trời hoặc trên mái, lớp bảo ôn cần được bọc thêm lớp vỏ nhôm hoặc Inox để chống lại tác động của tia UV và mưa nắng, đảm bảo tuổi thọ lâu dài cho hệ thống.
4. Tại sao nên chọn FDI Care thiết kế và thi công?
FDI Care cung cấp giải pháp tổng thể từ tư vấn thiết kế sơ đồ nguyên lý đến thi công lắp đặt với đội ngũ kỹ sư >6 năm kinh nghiệm, cam kết hệ thống vận hành tối ưu và thẩm mỹ. Chúng tôi không chỉ bán thiết bị mà bán sự yên tâm tuyệt đối cho chủ đầu tư.
- Thiết kế chuyên sâu: Tính toán thủy lực, cân bằng áp suất và vẽ sơ đồ 3D trực quan.
- Thi công chuẩn chỉ: Đội ngũ thợ lành nghề, tuân thủ quy chuẩn an toàn và thẩm mỹ công nghiệp.
- Bảo hành dài hạn: Chế độ bảo trì định kỳ giúp hệ thống luôn vận hành ở trạng thái tốt nhất.
5. Câu hỏi thường gặp (FAQ)
5.1. Nên dùng ống loại nào cho hệ thống nước nóng trung tâm?
Loại ống phổ biến và tốt nhất hiện nay là ống nhựa chịu nhiệt PPR-PN20 (loại dày) hoặc ống Inox 304 để đảm bảo độ bền nhiệt và vệ sinh an toàn thực phẩm. Ống PPR có ưu điểm là giữ nhiệt tốt, mối hàn chắc chắn và chi phí hợp lý hơn so với ống đồng hay ống Inox toàn phần.
5.2. Có cần lắp bơm tăng áp cho hệ thống Heat Pump không?
Bắt buộc phải lắp bơm tăng áp chịu nhiệt nếu áp lực nước từ bồn chứa không đủ mạnh để cấp xuống các tầng dưới hoặc để thắng được trở lực của đường ống dài. Bơm tăng áp biến tần là lựa chọn tốt nhất để duy trì áp lực nước ổn định tại mọi vòi sen, mang lại trải nghiệm tắm thoải mái nhất.
5.3. Chi phí lắp đặt hệ thống Heat Pump cho gia đình khoảng bao nhiêu?
Chi phí trọn gói cho một hệ thống gia đình dao động từ 40 - 80 triệu đồng tùy thuộc vào dung tích (200L-300L), thương hiệu máy và độ phức tạp của đường ống. Để có báo giá chính xác, FDI Care cần khảo sát thực tế mặt bằng và nhu cầu sử dụng của gia đình bạn.
5.4. Hệ thống này có hoạt động được khi mất điện không?
Hệ thống bơm nhiệt không thể hoạt động khi mất điện, vì cả máy nén và bảng điều khiển đều cần nguồn điện để vận hành. Mặc dù vậy, bình bảo ôn cách nhiệt chất lượng cao vẫn có thể giữ nước nóng trong vòng 48-72 giờ, nên bạn vẫn có nước nóng dự trữ để dùng nếu mất điện trong thời gian ngắn.
5.5. Lắp đặt máy bơm nhiệt có cần sử dụng điện 3 pha không?
Heat Pump dân dụng thường sử dụng điện 1 pha (220V), trong khi các dòng máy công nghiệp công suất lớn cho khách sạn mới yêu cầu điện 3 pha (380V). Tuy nhiên, cần đảm bảo dây dẫn điện có tiết diện đủ lớn (thường là 2.5mm đến 4.0mm trở lên) để đảm bảo an toàn và hiệu suất cho máy.
5.6. Khoảng cách tối đa từ máy đến phòng tắm là bao nhiêu?
Khoảng cách không bị giới hạn nếu bạn lắp đặt hệ thống đường hồi nước nóng và bơm tuần hoàn. Tuy nhiên, về mặt hiệu quả nhiệt, tốt nhất nên đặt máy bơm nhiệt và bồn bảo ôn càng gần trục kỹ thuật chính càng tốt để giảm thiểu thất thoát nhiệt trên đường ống.
5.7. Sơ đồ lắp đặt có phức tạp hơn bình nóng lạnh thường không?
Việc lắp đặt Heat Pump phức tạp hơn nhiều so với bình nóng lạnh, yêu cầu tính toán kỹ về đường hồi, vị trí đặt máy thoáng khí và kết nối bảo ôn. Chính vì thế, bạn không nên tự lắp đặt mà cần tìm đến các đơn vị chuyên nghiệp như FDI Care để có bản vẽ thiết kế và thi công chuẩn xác.
5.8. Bao lâu cần bảo dưỡng hệ thống lắp đặt này?
Bạn nên bảo dưỡng định kỳ 6 tháng/lần để vệ sinh lọc gió, kiểm tra áp suất gas và rà soát rò rỉ tại các mối nối đường ống. Hơn nữa, việc bảo trì thường xuyên giúp phát hiện sớm các sự cố tiềm ẩn, đảm bảo hệ thống luôn vận hành với hiệu suất tiết kiệm điện cao nhất.
