Thiết kế nhà xưởng công nghiệp là quá trình nghiên cứu, tính toán và sáng tạo để tạo ra một bộ hồ sơ bản vẽ kỹ thuật hoàn chỉnh, định hình toàn bộ kiến trúc, kết cấu, hệ thống cơ điện (M&E) và phòng cháy chữa cháy (PCCC) cho một công trình sản xuất, nhằm mục đích tạo ra một không gian vận hành tối ưu, an toàn và hiệu quả.
Tiêu chuẩn thiết kế là yêu cầu bắt buộc, trong đó mọi bản vẽ phải tuân thủ nghiêm ngặt hệ thống Tiêu chuẩn Quốc gia (TCVN) và Quy chuẩn kỹ thuật Quốc gia (QCVN), đặc biệt là TCVN 2737:1995 về Tải trọng và Tác động, và QCVN 06:2021/BXD về An toàn cháy cho nhà và công trình.

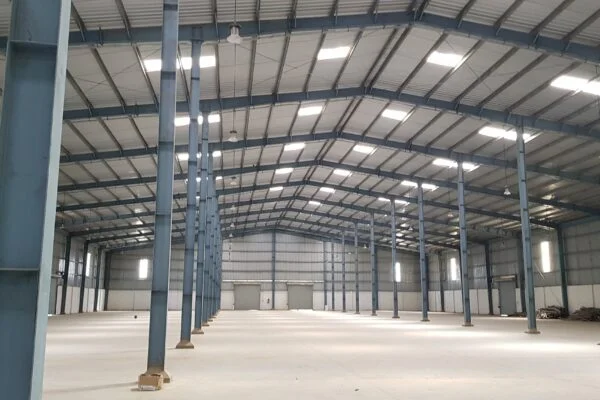

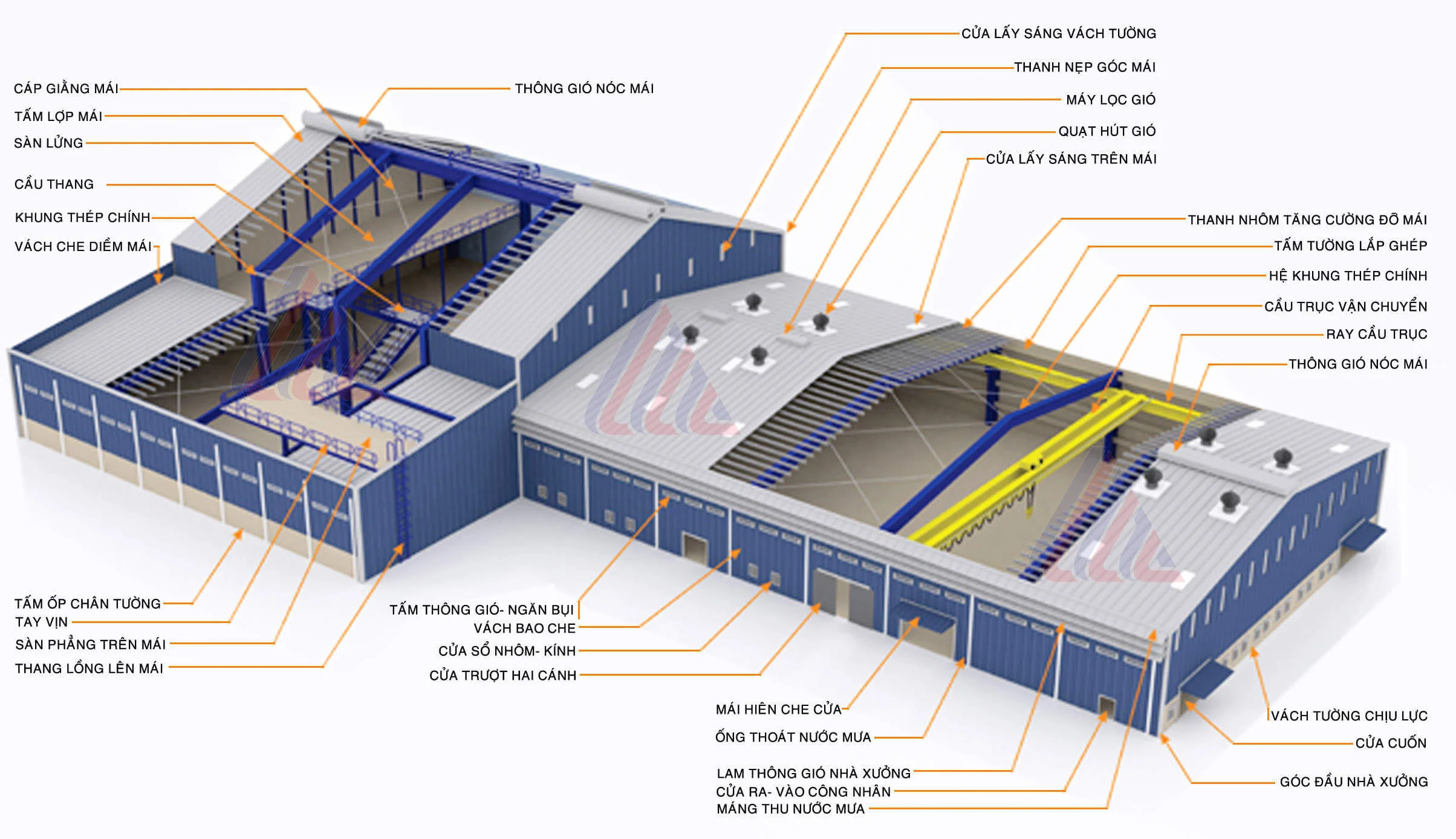

Giải pháp thiết kế tối ưu nhất hiện nay là sự kết hợp giữa kết cấu nhà thép tiền chế cho khả năng vượt nhịp lớn, thi công nhanh, cùng với các vật liệu bao che thế hệ mới như tấm panel cách nhiệt để tăng cường khả năng cách nhiệt, tiết kiệm năng lượng.
Mục tiêu cuối cùng của một bản thiết kế chất lượng là biến một khu đất trống thành một nhà máy hoạt động hiệu quả, tối ưu hóa dây chuyền sản xuất, đảm bảo an toàn tuyệt đối cho người và tài sản, đồng thời là cơ sở pháp lý để kiểm soát chặt chẽ chi phí trong toàn bộ quá trình xây dựng nhà xưởng.
1. Tại Sao Một Bản Thiết Kế Nhà Xưởng Công Nghiệp Chuyên Nghiệp Lại Quan Trọng Đến Vậy?
Đây là bước khởi đầu quyết định đến hơn 70% sự thành công của toàn bộ dự án. Một bản thiết kế tốt không chỉ là những nét vẽ, mà là một chiến lược toàn diện được tính toán kỹ lưỡng, mang lại những lợi ích sống còn cho doanh nghiệp.
1. Tối Ưu Hóa Dây Chuyền Sản Xuất và Công Năng Sử Dụng
Một đơn vị thiết kế chuyên nghiệp sẽ nghiên cứu sâu về quy trình sản xuất của doanh nghiệp để đưa ra phương án bố trí mặt bằng (layout) khoa học nhất. Họ sẽ sắp xếp vị trí các khu vực (nhập liệu, sản xuất, đóng gói, kho bãi, văn phòng) một cách logic, giúp luồng di chuyển của vật tư, sản phẩm và công nhân được thông suốt, giảm thiểu thời gian chết và tăng năng suất lao động.
2. Đảm Bảo An Toàn Tuyệt Đối Về Kết Cấu và PCCC
Đây là yếu tố quan trọng nhất. Bản vẽ thiết kế là sự cam kết về mặt kỹ thuật rằng công trình có thể chịu được mọi tải trọng (tải trọng bản thân, hoạt tải máy móc, tải trọng gió, bão...). Đồng thời, các giải pháp về lối thoát hiểm, khoảng cách an toàn, vật liệu chống cháy... được tính toán kỹ lưỡng sẽ đảm bảo công trình tuân thủ tuyệt đối các quy định về PCCC, bảo vệ an toàn tính mạng và tài sản.
3. Tiết Kiệm Chi Phí Xây Dựng và Vận Hành
Một thiết kế tốt giúp tối ưu hóa việc sử dụng vật liệu, lựa chọn giải pháp kết cấu và móng phù hợp, tránh gây lãng phí. Hơn nữa, các giải pháp về thông gió, chiếu sáng tự nhiên và sử dụng vật liệu cách nhiệt được tính toán ngay từ đầu sẽ giúp giảm đáng kể chi phí điện năng vận hành trong suốt vòng đời của nhà xưởng.
4. Cơ Sở Pháp Lý Để Xin Phép và Thi Công
Hồ sơ thiết kế là tài liệu pháp lý bắt buộc để trình nộp cho các cơ quan chức năng (Sở Xây dựng, Cảnh sát PCCC) nhằm xin cấp phép xây dựng. Một bộ hồ sơ đầy đủ, chuyên nghiệp, đúng quy chuẩn sẽ giúp quá trình này diễn ra nhanh chóng, là tiền đề cho việc triển khai thi công nhà xưởng đúng tiến độ.
Sau khi nhận thấy tầm quan trọng không thể thiếu của công tác thiết kế, việc nắm vững các tiêu chuẩn kỹ thuật cốt lõi là bước tiếp theo để đảm bảo chất lượng cho công trình.
2. 5 Tiêu Chuẩn Cốt Lõi Cần Tuân Thủ Trong Thiết Kế Nhà Xưởng Công Nghiệp
Mọi bản vẽ thiết kế nhà xưởng công nghiệp đều phải được xây dựng dựa trên một hệ thống tiêu chuẩn và quy chuẩn kỹ thuật chặt chẽ của Việt Nam. Dưới đây là 5 tiêu chuẩn quan trọng nhất.
Tiêu Chuẩn Về Tải Trọng và Tác Động (TCVN 2737:1995): Đây là tiêu chuẩn nền tảng cho mọi tính toán kết cấu, quy định các giá trị tải trọng tiêu chuẩn và hệ số độ tin cậy phải được áp dụng, bao gồm tải trọng bản thân của vật liệu, hoạt tải sử dụng (máy móc, con người, hàng hóa), tải trọng gió, và các tác động khác.
Tiêu Chuẩn Về Kết Cấu Thép (TCVN 5575:2012): Tiêu chuẩn này quy định các yêu cầu về thiết kế, tính toán cho các cấu kiện và liên kết của kết cấu thép. Đây là kim chỉ nam cho việc thiết kế kết cấu nhà khung thép, đảm bảo các cấu kiện cột, dầm, vì kèo, xà gồ... đủ khả năng chịu lực và an toàn.
Quy Chuẩn Về An Toàn Cháy (QCVN 06:2021/BXD): Đây là quy chuẩn pháp lý bắt buộc, quy định các yêu cầu nghiêm ngặt về bậc chịu lửa của công trình, vật liệu xây dựng, khoảng cách an toàn PCCC, lối và đường thoát nạn, hệ thống báo cháy và chữa cháy... Mọi thiết kế đều phải được thẩm duyệt PCCC theo quy chuẩn này.
Tiêu Chuẩn Về Chiếu Sáng (TCVN 7114-1:2008): Quy định về độ rọi, chỉ số hoàn màu, độ chói... cho từng khu vực làm việc khác nhau trong nhà xưởng, nhằm đảm bảo môi trường lao động an toàn, không gây hại cho mắt và nâng cao năng suất.
Tiêu Chuẩn Về Hệ Thống Kỹ Thuật (M&E): Bao gồm TCVN 7447:2010 về lắp đặt hệ thống điện, các tiêu chuẩn về hệ thống cấp thoát nước, thông gió, điều hòa không khí... đảm bảo các hệ thống kỹ thuật vận hành ổn định và an toàn.
Việc tuân thủ các tiêu chuẩn trên là điều kiện cần. Tuy nhiên, để tạo ra một công trình thực sự hiệu quả, chúng ta cần đến những giải pháp thiết kế tối ưu.
3. Những Lưu Ý Đặc Biệt Khi Thiết Kế Nhà Xưởng Quy Mô Nhỏ (100m2 - 200m2)
Đối với các nhà xưởng quy mô nhỏ, việc tối ưu hóa không gian và chi phí lại càng trở nên quan trọng. Các giải pháp thiết kế cần được cân nhắc kỹ lưỡng hơn.
Tối Ưu Hóa Không Gian Cho Thiết Kế Nhà Xưởng 100m2
Với một diện tích hạn chế, thiết kế nhà xưởng 100m2 cần tập trung vào việc tận dụng không gian theo chiều cao.

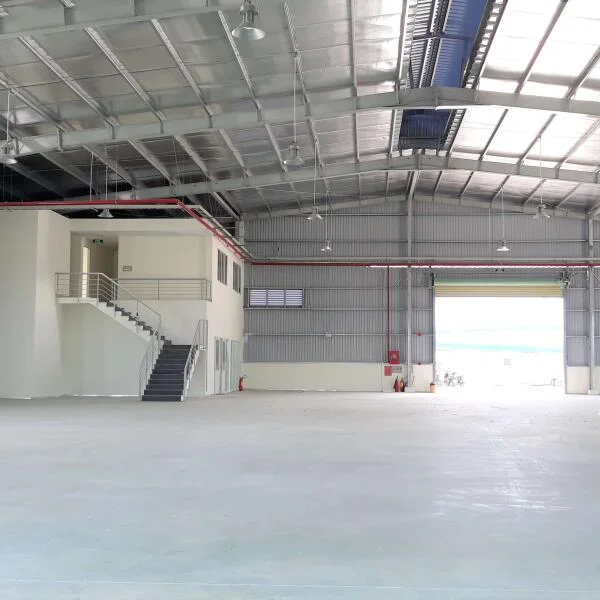

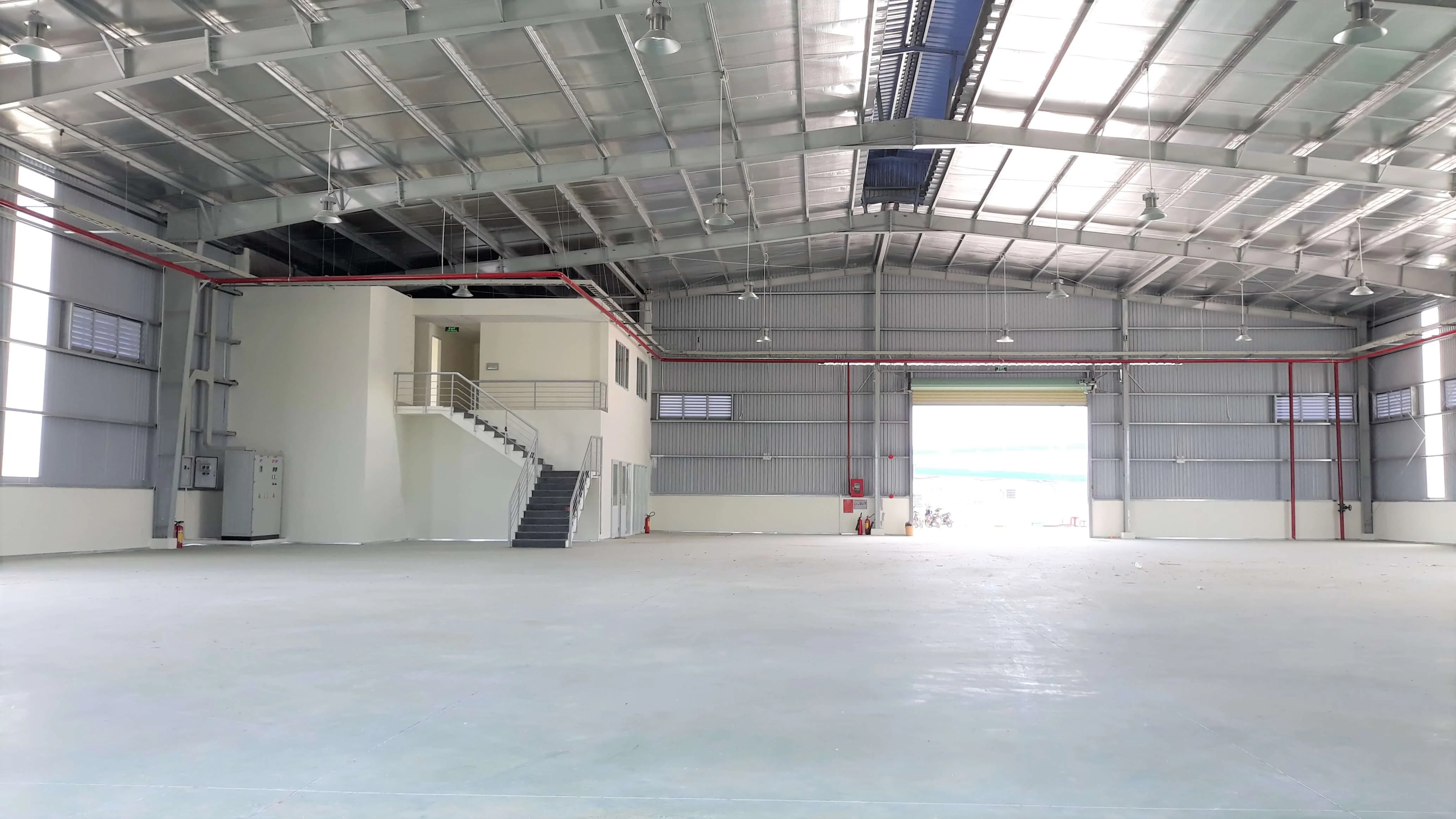

Bố trí gác lửng: Tạo thêm một gác lửng bằng thép hoặc sàn bê tông nhẹ để làm khu vực văn phòng, kho chứa vật tư nhẹ, giúp giải phóng không gian sản xuất ở tầng trệt.
Không gian đa năng: Thiết kế các khu vực có thể đảm nhiệm nhiều chức năng, ví dụ khu vực đóng gói có thể kết hợp làm nơi kiểm tra sản phẩm cuối cùng.
Lưu trữ thông minh: Sử dụng các hệ kệ cao tầng, giá treo tường để tối đa hóa khả năng lưu trữ mà không chiếm nhiều diện tích mặt sàn.
Bố Trí Dây Chuyền Hiệu Quả Cho Thiết Kế Nhà Xưởng 200m2
Với diện tích lớn hơn một chút, thiết kế nhà xưởng 200m2 cho phép bố trí dây chuyền sản xuất một cách khoa học hơn.
Bố trí theo đường thẳng (I-Line): Phù hợp với các quy trình sản xuất đơn giản, vật tư đi vào từ một đầu và sản phẩm đi ra từ đầu kia.
Bố trí theo chữ U (U-Line): Đây là phương án tối ưu nhất cho diện tích vừa và nhỏ. Điểm đầu (nhập liệu) và điểm cuối (xuất hàng) được bố trí gần nhau, giúp giảm quãng đường di chuyển của công nhân và xe nâng, dễ dàng quản lý và giám sát.
Lựa chọn kết cấu vượt nhịp: Sử dụng khung thép tiền chế có thể dễ dàng vượt nhịp 10-15m, tạo ra một không gian sản xuất 100-200m2 hoàn toàn không có cột giữa, rất linh hoạt cho việc bố trí máy móc.
Việc áp dụng các giải pháp thông minh này cho thấy, một bản thiết kế nhà xưởng tốt có thể biến một không gian nhỏ trở nên cực kỳ hiệu quả.
4. Chuyên Gia và Chủ Doanh Nghiệp Nói Gì Về Tầm Quan Trọng Của Thiết Kế?
Những góc nhìn từ các chuyên gia và kinh nghiệm thực tế của các chủ doanh nghiệp là minh chứng rõ ràng nhất cho giá trị của một bản vẽ thiết kế chuyên nghiệp.
Lời Khuyên Từ Chuyên Gia Quy Hoạch Công Nghiệp
"Một sai lầm phổ biến mà các chủ doanh nghiệp nhỏ thường mắc phải là bỏ qua hoặc xem nhẹ khâu thiết kế để tiết kiệm chi phí ban đầu. Họ thường làm theo kinh nghiệm hoặc sao chép một mô hình có sẵn. Điều này dẫn đến vô số bất cập khi vận hành: dây chuyền không hợp lý, không gian lãng phí, điều kiện làm việc không đảm bảo, và đặc biệt là rất khó để xin phép xây dựng và nghiệm thu PCCC. Hãy nhớ rằng, chi phí cho một bản thiết kế nhà xưởng công nghiệp chuyên nghiệp chỉ chiếm một phần rất nhỏ trong tổng mức đầu tư, nhưng nó quyết định sự thành bại và hiệu quả của toàn bộ số vốn còn lại." - KTS. Phạm Thanh Tùng, Tổng Thư ký Hội Kiến trúc sư Việt Nam.
Chia Sẻ Kinh Nghiệm Từ Chủ Đầu Tư
Ông Nguyễn Quang Thái, Giám đốc một xưởng sản xuất nội thất tại Bình Dương:
"Khi bắt đầu khởi nghiệp, tôi chỉ có một mảnh đất 200m2. Tôi đã đầu tư nghiêm túc vào việc thuê một đơn vị thiết kế chuyên nghiệp. Họ đã đưa ra một giải pháp nhà xưởng có gác lửng rất thông minh, vừa có khu sản xuất, vừa có văn phòng và showroom nhỏ. Nhờ bản vẽ chi tiết, việc thi công rất nhanh và chính xác. Đến nay xưởng vẫn hoạt động rất hiệu quả."
Bà Lê Thị Bích, Chủ một cơ sở chế biến thực phẩm tại Hưng Yên:
“Nhà xưởng của tôi phải đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm. Đơn vị thiết kế đã tư vấn rất kỹ về việc lựa chọn vật liệu, bố trí hệ thống thoát nước sàn, hệ thống thông gió... Bản vẽ của họ không chỉ đẹp mà còn rất khoa học. Nhờ đó, chúng tôi đã dễ dàng được cấp chứng nhận và tạo được lòng tin với các đối tác lớn.”
5. Các Câu Hỏi Thường Gặp Về Thiết Kế Nhà Xưởng Công Nghiệp
1. Chi phí thiết kế nhà xưởng công nghiệp được tính như thế nào?
Chi phí thường được tính theo m² (dao động từ 30.000 - 120.000 VNĐ/m² tùy quy mô và độ phức tạp) hoặc theo tỷ lệ % tổng mức đầu tư xây dựng (khoảng 1-3%).
2. Thời gian để hoàn thành một bộ hồ sơ thiết kế mất bao lâu?
Tùy thuộc vào quy mô và yêu cầu, thời gian thiết kế trung bình cho một nhà xưởng công nghiệp mất từ 20 đến 45 ngày để hoàn thành bộ hồ sơ thiết kế bản vẽ thi công.
3. Một bộ hồ sơ thiết kế nhà xưởng đầy đủ bao gồm những gì?
Một bộ hồ sơ đầy đủ bao gồm các phần chính: Hồ sơ thiết kế kiến trúc, Hồ sơ thiết kế kết cấu, Hồ sơ thiết kế hệ thống M&E (Điện, cấp thoát nước, điều hòa thông gió...), Hồ sơ thiết kế PCCC, Thuyết minh tổng thể và Bảng dự toán chi phí.
4. "Thiết kế cơ sở" và "Thiết kế bản vẽ thi công" khác nhau như thế nào?
Thiết kế cơ sở là bước thiết kế sơ bộ, thể hiện các giải pháp chính để xin chủ trương đầu tư. Thiết kế bản vẽ thi công là bước triển khai chi tiết hóa tất cả các hạng mục, đủ rõ ràng và chi tiết để nhà thầu có thể thi công.
5. Có cần khảo sát địa chất trước khi thiết kế không?
Rất cần thiết. Kết quả khảo sát địa chất là cơ sở để kỹ sư đưa ra giải pháp thiết kế móng phù hợp, đảm bảo an toàn và tiết kiệm chi phí nhất cho công trình.
6. Giải pháp thông gió và chiếu sáng nào là hiệu quả nhất cho nhà xưởng?
Giải pháp hiệu quả và tiết kiệm nhất là kết hợp giữa thông gió và chiếu sáng tự nhiên (qua cửa trời, lam gió, tấm lợp lấy sáng) và hệ thống nhân tạo (quạt thông gió công nghiệp, đèn LED highbay).
7. Chi phí thiết kế có bao gồm chi phí xin phép xây dựng không?
Thông thường không. Chi phí thiết kế là chi phí tư vấn lập hồ sơ. Các lệ phí nhà nước để xin phép xây dựng, thẩm duyệt PCCC... sẽ do chủ đầu tư chi trả riêng. Tuy nhiên, đơn vị thiết kế có trách nhiệm hỗ trợ giải trình hồ sơ.
8. Thiết kế nhà xưởng có cầu trục cần lưu ý những gì đặc biệt?
Cần lưu ý đặc biệt đến việc tính toán kết cấu cột, dầm và móng để chịu được tải trọng động (lực rung, lực hãm) do cầu trục gây ra. Chiều cao và kết cấu vai cột phải được thiết kế chính xác.
9. Tôi có thể sử dụng các mẫu thiết kế nhà xưởng có sẵn trên mạng không?
Không nên. Mỗi nhà xưởng có một đặc thù riêng về địa chất, hướng gió, quy trình sản xuất... Việc áp dụng mẫu có sẵn có thể không phù hợp, không tối ưu và đặc biệt là không tuân thủ các quy định xây dựng tại địa phương.
10. Lựa chọn đơn vị vừa thiết kế vừa thi công (Design-Build) có lợi ích gì?
Có, đây là một mô hình rất hiệu quả. Nó giúp đảm bảo sự đồng bộ tuyệt đối giữa thiết kế và thi công, rút ngắn tiến độ tổng thể, giảm thiểu các xung đột và tranh chấp, và thường giúp tối ưu hóa chi phí tốt hơn cho chủ đầu tư.
