Tiêu chuẩn thiết kế hộp lọc HEPA (HEPA Box) là hệ thống quy chuẩn kỹ thuật quốc tế bắt buộc thân vỏ hộp phải được chế tạo từ thép sơn tĩnh điện hoặc Inox 304 trơ lý hóa, tích hợp buồng áp suất tĩnh kèm van điều chỉnh lưu lượng (Damper) và sử dụng màng lọc HEPA H13/H14 đạt hiệu suất bẫy hạt bụi mịn lên đến ≥ 99.995%.
Quy trình lắp đặt hệ thống lọc đầu cuối này ngoài thực địa phải tuân thủ nghiêm ngặt nguyên tắc cố định hộp lọc khít sát vào khung trần panel, sử dụng gioăng cao su Neoprene đệm kín 100% để ngăn chặn hoàn toàn hiện tượng rò rỉ khí bypass, và tuyệt đối không dùng tay chạm trực tiếp làm thủng thớ giấy lọc sợi thủy tinh.
Để bảo đảm hệ thống vượt qua các bài kiểm định Validation khắt khe và tối ưu hóa ngân sách dự án, các kỹ sư trưởng nên chốt vật tư thiết bị tại tổng kho FDI Care nhằm thụ hưởng sản phẩm trực tiếp từ xưởng sản xuất của công ty mẹ, cam kết cung cấp trọn bộ CO/CQ minh bạch và giúp chủ đầu tư tiết kiệm thẳng từ 5-15% chi phí so với thị trường.
1. Tiêu chuẩn thiết kế hộp lọc HEPA (HEPA Box) cho phòng sạch công nghệ cao gồm những yêu cầu gì?
Hộp lọc HEPA đạt quy chuẩn thiết kế quốc tế bắt buộc phải đáp ứng hiệu suất lọc hạt bụi mịn tối ưu theo chuẩn EN 1822, vật liệu chế tạo từ thép sơn tĩnh điện hoặc Inox 304 trơ lý hóa và cấu trúc phân phối khí tích hợp hộp áp suất tĩnh kèm van điều chỉnh lưu lượng damper.
Bản chất cơ lý lý hóa của buồng lọc khí đầu cuối này được bóc tách định lượng qua các chỉ số cấu trúc hình học sau:
1.1. Tiêu chuẩn hiệu suất lọc của màng lọc HEPA H13 hoặc H14 được quy định như thế nào?

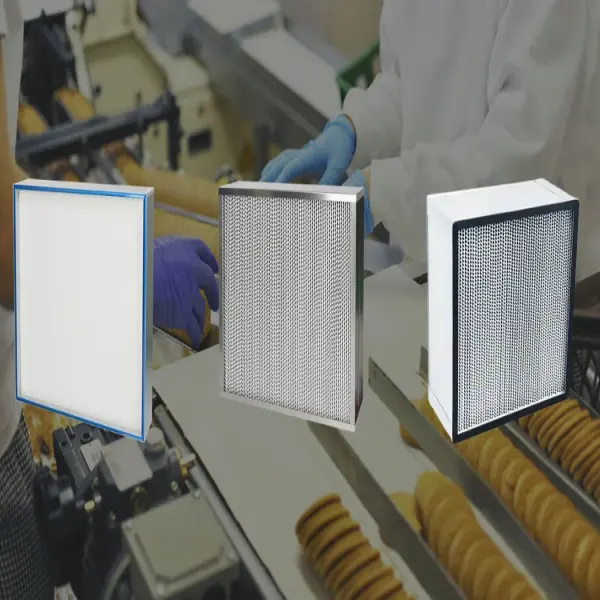

Thiết bị bắt buộc phải sử dụng màng lọc HEPA H13 hoặc HEPA H14 đạt tiêu chuẩn châu Âu EN 1822 để khống chế dòng hạt bụi mịn. Theo đó, dòng lọc hepa h13 và đặc biệt là dòng hepa h14 có hiệu suất bẫy giữ hạt lên tới lớn hơn hoặc bằng 99,995% đối với các hạt có kích thước siêu nhỏ nhạy cảm nhất MPPS (Most Penetrating Particle Size 0.3 micromet). Cấu hình này giúp phòng sạch dễ dàng đạt các phân cấp sạch Validation từ ISO Class 5 đến ISO Class 8, quý khách tra cứu chi tiết thông số cấu trúc màng tại: https://fdicare.vn/san-pham/mang-loc-hepa.html.
1.2. Yêu cầu lựa chọn vật liệu chế tạo vỏ hộp lọc nhằm đảm bảo an toàn sinh học ra sao?

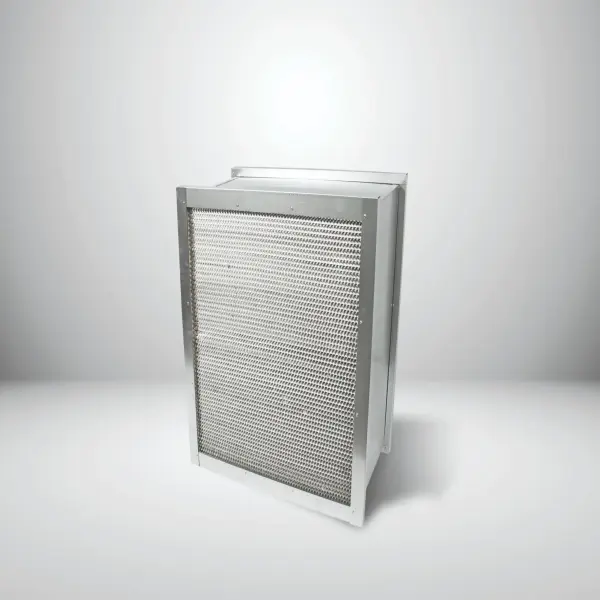

Thân vỏ của hộp lọc HEPA bắt buộc phải được gia công từ thép tấm cán nguội sơn tĩnh điện mác cao hoặc thép không gỉ Inox 304 dầy dặn. Lớp vỏ bọc bảo vệ này có đặc tính trơ lý hóa hoàn toàn, chống mài mòn ăn mòn điện hóa mảng xuất sắc và không bị rỉ sét khi chịu tần suất phun xịt hóa chất tẩy trùng mạnh hay lau chùi bằng cồn sát khuẩn IPA hằng tuần trong nhà máy dược.
1.3. Cơ chế điều phối áp suất và lưu lượng khí trong hộp áp suất tĩnh vận hành thế nào?
Thiết kế hình học của HEPA Box luôn tích hợp một buồng áp suất tĩnh lớn giúp làm giảm động năng của dòng khí dồn về, phân phối luồng khí thổi phẳng đều trên bề mặt màng lọc. Phía cổ hộp được lắp đặt van điều chỉnh lưu lượng (Damper) vô cấp mượt mượt để cân bằng áp suất chênh áp, đồng thời bố trí cổng đo chênh áp đầu vào - đầu ra để tầm soát theo dõi tình trạng tắc nghẽn của tấm lọc, tra cứu cấu hình dòng hộp lọc thế hệ mới tại: https://fdicare.vn/san-pham/hop-loc-khi-hepa-box-hfu.html.
2. Tiêu chuẩn và quy trình lắp đặt hộp lọc HEPA ngoài thực địa tuân thủ theo biện pháp kỹ thuật nào?
Quy trình thi công lắp dựng ngoài hiện trường bắt buộc phải định vị cố định hộp lọc trên hệ trần trần panel panel trần phòng sạch, xử lý kín khí tuyệt đối 100% bằng gioăng cao su đệm gasket lấp đầy khe hở hình học và nhẹ nhàng lắp màng lọc HEPA bằng cơ cấu khóa cơ học ép lực.
Chu trình thi công cuốn chiếu đòi hỏi sự chính xác và tay nghề cao của đội ngũ thợ chuyên nghiệp:
2.1. Vị trí lắp đặt hộp lọc HEPA trên hệ trần trần phòng sạch phòng sạch được định vị ra sao?

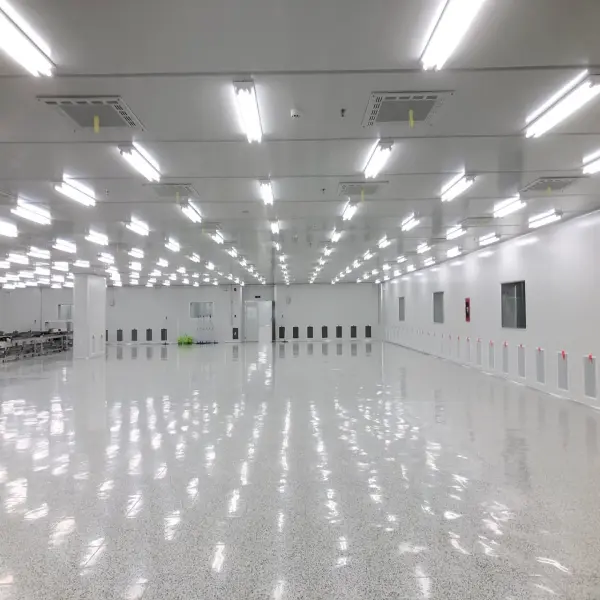

HEPA Box thường được treo lắp cố định, sập ngàm liên kết chặt chẽ trên khung xương trần panel trần trần (ceiling panel) của phòng sạch. Vị trí cắt lỗ trần phải được bắn tia laser trắc đạc độ chính xác milimet, đảm bảo hộp lọc phẳng flat, đồng đều cao độ hình học hình học và khít sát cơ học với tấm panel bao che, triệt tiêu hoàn toàn rủi ro sụt lún sụt nứt nẻ chân vách biên.
2.2. Tại sao yêu cầu kín khí tuyệt đối (Zero-leakage) lại là chốt chặn tối cao khi lắp dựng?
Mọi dòng rò rỉ khí bypass lọt qua khe tiếp giáp giữa vỏ hộp và khung màng lọc sẽ phá hủy hoàn toàn tính vô trùng lý tưởng của phòng. Thợ kỹ thuật bắt buộc phải sử dụng lớp đệm kín chuyên dụng (gasket) gốc Neoprene hoặc silicone dẻo dai chịu nhiệt chịu nhiệt để đùm kín khít, bọc bảo vệ luồng không khí đi qua hệ thống lọc khí hepa đạt tỷ lệ 100%, không cho khí bẩn chưa lọc lách mạch lọt chéo xuống khu sản xuất.
2.3. Thao tác lắp ráp bộ màng lọc HEPA vào thân hộp đòi hỏi quy chuẩn cơ học gì?
Thao tác định vị tấm lọc hepa vào lòng hộp lọc phải thực hiện cực kỳ nhẹ nhàng, tuyệt đối nghiêm cấm chạm tay trực tiếp làm rách hoặc thủng thớ giấy lọc sợi thủy tinh mỏng manh. Kỹ sư chỉ đạo dùng cơ cấu khóa cơ học ren bu-lông siết lực đều tay để ép chặt màng lọc vào gioăng cao su, khống chế biến dạng dẻo dài hạn dài hạn, khóa cứng biên độ an toàn kết cấu kết cấu.
3. Các bước kiểm định chất lượng (Validation) sau khi hoàn tất lắp đặt hệ thống lọc khí HEPA?
Sau khi hoàn tất chu trình hiện trường công trường, toàn bộ hệ thống bắt buộc phải trải qua 3 bài test đo kiểm nghiêm ngặt: thử nghiệm rò rỉ màng lọc DOP/PAO test bằng máy đếm hạt photometer, đo kiểm độ đồng đều của vận tốc gió dòng thổi thẳng và đếm hạt bụi vi mô phân loại cấp độ sạch phòng.
Đây là chứng thư chứng nhận pháp lý tối cao khẳng định tính chính trực và tin cậy của nhà thầu:
3.1. Phương pháp thử nghiệm rò rỉ màng và gioăng (DOP/PAO Leak Test) tiến hành ra sao?
Kỹ sư tiến hành phun hạt sol khí aerosol dầu chuyên dụng (DOP hoặc PAO) ở phía thượng lưu đầu vào, sau đó dùng đầu dò của máy đếm hạt hạt (Photometer) quét xối xả xối xả quét rà soát ở hạ lưu mặt màng lọc. Chỉ số rò rỉ cho phép bắt buộc phải nhỏ hơn 0.01% định mức để xác nhận [màng lọc hepa] và hệ gioăng gasket hoàn toàn kín khít, không dính lỗi thủng thớ thớ giấy.
3.2. Chu trình đo kiểm độ đồng đều của vận tốc khí thổi thẳng (Laminar Flow Test) vận hành thế nào?

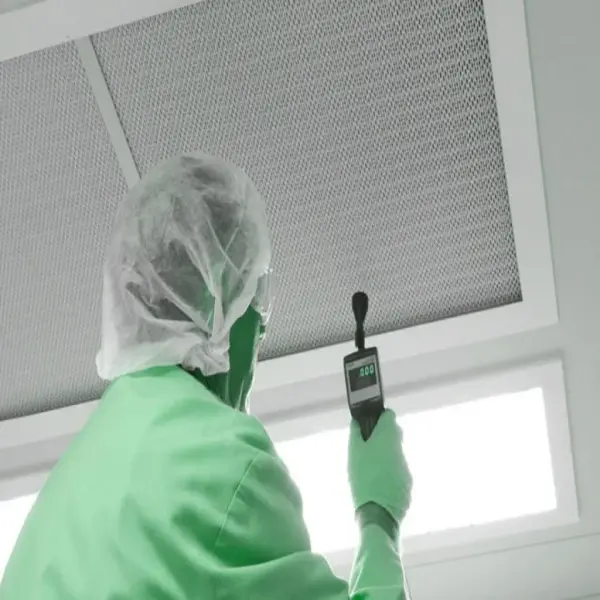

Dùng máy đo tốc độ gió kỹ thuật số trắc đạc tại dải mặt cắt ngang cách mặt gió hộp lọc từ 150 mm đến 300 mm. Vận tốc gió tiêu chuẩn bắt buộc phải đạt dải quy chuẩn định mức từ 0.36 m/s đến 0.54 m/s và phân bổ đồng đều độ cao độ độ để kiến tạo dòng khí thổi thẳng hướng dọc đứng, quét rũ sạch bong mọi hạt bụi mịn bám bết dính bết ra khỏi phòng sạch.
3.3. Biện pháp đếm hạt bụi mịn công trường phân loại cấp độ sạch Validation GMP/ISO?
Máy đếm hạt bụi laser (Air Particle Counter) được lập trình đo đạc tại các vị trí mốc tọa độ trong không gian phòng sạch khi ở trạng thái tĩnh hoặc trạng thái động. Kết quả đếm tổng số lượng tiểu phân kích thước lớn hơn hoặc bằng 0.5 micromet là căn cứ thép để cấp chứng nhận phòng sạch đạt tiêu chuẩn WHO-GMP hay ISO Class 5, Class 7.
4. Tại sao năng lực sản xuất của FDI Care phối hợp cùng Công ty Mẹ mang lại giải pháp phòng sạch số 1?
Sở hữu 2 tổng kho hàng rộng lớn quy mô rộng: FDI Care có 2 kho hàng tại Bắc Giang diện tích 10,000m2 từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch.
Độ hoàn thiện hình học cao, giá tốt hơn thị trường từ 10-15%: Đối với dòng AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch tất cả sản phẩm đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện cao, hình thức đẹp và giá cũng tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường. Chuỗi flats phẳng cung ứng này giúp bọc bảo vệ tối đa dòng vốn đầu tư kinh tế của doanh nghiệp, loại bỏ 100% chi phí ẩn ẩn của đại lý ảo ảo ảo.
5. Các chuyên gia cơ điện MEP và kỹ sư dược phẩm đánh giá thực tế ra sao về hộp lọc HEPA của FDI Care?
Sự tin tưởng tuyệt đối về thông số hiệu suất lọc chính trực chuẩn chỉ, kết cấu kín khít vượt qua bài test PAO dễ dàng và hồ sơ Validation CO/CQ minh bạch là minh chứng thép cho uy tín của chúng tôi.
Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP nhà máy dược phẩm đạt chuẩn cGMP (KCN Yên Phong, Bắc Ninh):
"Hạ tầng phân khu pha chế thuốc tiêm vô trùng của chúng tôi yêu cầu kiểm soát hạt bụi cực kỳ nghiêm ngặt dải vi mô. Gói cung cấp [bộ lọc hepa] và HEPA Box của tổng thầu FDI Care thực sự hoàn hảo đỉnh cao. Thân hộp Inox 304 dập khuôn chuẩn phom, cơ cấu khóa cơ học siết lực cờ lê thủy lực lực kẹp chặt ngàm khóa gioăng gasket khít khao vĩnh viễn vĩnh viễn. Khi tiến hành bài test rò rỉ PAO Validation, đầu dò máy Photometer nhảy nhảy thông số 100% đạt chuẩn an toàn, giúp công ty tiết kiệm 12% kinh phí dự toán ban đầu dự toán ban đầu ban đầu rất nhiều, làm việc vô cùng chính trực văn minh tử tế!" ⭐⭐⭐⭐⭐
6. Những câu hỏi thường gặp (FAQ) khi thiết kế, lắp đặt và đo kiểm hộp lọc HEPA phòng sạch?
1. Điểm khác biệt cốt lõi về hiệu suất lọc giữa màng lọc HEPA H13 và HEPA H14 quy định theo barem nào?
Màng lọc HEPA H13 có hiệu suất bẫy hạt bụi mịn đạt 99.97%, trong khi lọc HEPA H14 đẩy hiệu năng lên tới ngưỡng $\ge 99.995\%$. Lọc H14 là cấu phần bắt buộc cho các phòng sạch vô trùng Grade A của xưởng dược phẩm hoặc phòng cách ly áp lực âm sâu bệnh viện.
2. Tại sao hiện tượng rò rỉ khí bypass qua gioăng gasket lại là lỗi khuyết tật cơ học chí mạng của hộp lọc khí?
Bởi nếu gioăng gasket bị hở hoặc nứt nẻ thớ sợi, áp lực khí ly tâm từ quạt AHU sẽ đẩy luồng khí bẩn chưa qua lọc lách mạch lọt thẳng xuống phòng. Việc này phá hủy hoàn toàn tính vô trùng lý tưởng lý tưởng, làm hỏng kết quả đếm hạt bụi Validation hằng năm hằng năm.
3. Bản chất cơ lý của van điều chỉnh lưu lượng (Damper) lắp đặt trên cổ hộp lọc HEPA Box có vai trò gì?
Van damper phối hợp cùng bộ cờ lê thủy lực lực điều tiết góc mở của đĩa cánh bướm, khống chế khống chế lưu lượng không khí vào hộp tĩnh. Thiết bị giúp kỹ sư hiện trường cân bằng chênh áp vi khí hậu giữa các phòng sạch, tránh hiện tượng lệch dòng khí động học động học động học.
4. Chu kỳ thời gian định mức khuyến cáo hằng năm hằng năm để thay thế một màng lọc HEPA mới là bao lâu?
Tuổi thọ bền bỉ của màng lọc dao động từ 12 đến 24 tháng, phụ thuộc trực tiếp vào hiệu quả của tầng lọc thô và lọc trung gian phía trước. Kỹ sư sẽ chỉ định thay màng hỏa tốc hỏa tốc hỏa tốc khi áp suất chênh áp vượt ngưỡng định mức dải đo (thường lớn hơn 450 Pa) hoặc khi màng bị thủng thớ giấy qua bài test DOP.
5. Lợi thế tài chính kinh tế thực tế thực tế khi doanh nghiệp doanh nghiệp lựa chọn thiết bị phòng sạch từ tổng kho FDI Care?
Lợi thế sở hữu xưởng chế tạo trực thuộc công ty mẹ tại Hồ Nam giúp cắt bỏ 100% khâu trung gian đẩy giá đại lý ảo ảo, tối ưu từ 10-15% dòng vốn. Đồng thời, lượng hàng hóa dồi dào dồi dào luôn luân chuyển hỏa tốc thần tốc từ tổng kho Bắc Giang 10.000m² ra công trường chỉ từ 24 đến 48 giờ làm việc, tránh gián đoạn kế hoạch thi công cuốn chiếu.
6. Sự chênh lệch nhiệt độ vi khí hậu nắng gắt mùa hè ngoài trời ngoài trời ảnh hưởng ra sao đến tính định hình của vỏ hộp HEPA Box?
Nhiệt độ nắng gắt gao làm kết cấu kết cấu vỏ thép thép giãn nở giãn nở vật lý vật liệu hình học theo chiều dài dọc dọc. Quy trình thiết kế gá khóa bắt buộc bắt buộc phải chèn gioăng xốp đệm đàn hồi co giãn dẻo dai dai để tiêu tán tiêu tán ứng suất ứng suất xé ngang xé ngang, bọc bảo vệ bọc bảo vệ hộp lọc luôn luôn phẳng flat phẳng phiêu thẳng dứt điểm dứt điểm.
7. FDI Care có cung cấp trọn gói hồ sơ Validation mác mác thiết bị và chứng thư chứng nhận CO/CQ chính hãng không?
Có, 100% lô hàng xuất kho luân chuyển đều đầy đủ tài liệu dữ liệu an toàn SDS, chứng thư CO/CQ, biểu đồ kiểm định test xuất xưởng minh bạch. Đầy đủ tem kiểm định hiệu năng đạt chuẩn EN 1822 nghiêm ngặt nghiêm ngặt nghiêm ngặt $100\%$, giúp phòng mua hàng mua hàng thông qua hậu kiểm thanh tra pháp lý pháp lý $100\%$.
8. Thiết bị thảm dính bụi phòng sạch (Sticky Mat) kết hợp găng tay nitrile tạo mối liên hệ động học gì bảo vệ màng lọc?
Chuỗi vật tư phụ trợ tạo quy trình làm sạch rũ bỏ hạt hạt tiểu phân bụi bặm cát dăm cát bẩn bám bết từ bên ngoài bọc bọc bọc bọc vào phòng. Giảm tải áp lực lực hạt cứng quệt quệt làm rách rách vách rách xé bề mặt mặt màng giấy sợi thủy tinh láng mịn láng mịn láng mịn của màng lọc HEPA, duy trì dải hiệu năng bẫy hạt chuẩn chỉ.
9. Tại sao việc bọc bảo vệ hộp lọc HEPA bằng màng nilon trong chu trình vận chuyển luân chuyển luân chuyển lại cực kỳ quan trọng?
Để chặn đứng tuyệt đối rủi rỡ các hạt cát bẩn bẩn bám dính bết dính bết chéo vào các góc rãnh hình học cơ cấu khóa ngầm của vỏ hộp lọc. Đảm bảo thiết bị khi lắp ráp ráp ngoài công trường sạch bong phế liệu phế liệu vôi vữa vữa chết, bảo che độ bền cơ lý vĩnh viễn vĩnh viễn vĩnh viễn.
10. Có thể vệ sinh tái sử dụng tấm màng lọc HEPA cũ cũ cũ bằng phương pháp xịt rửa xối xả nước xà phòng không?
Tuyệt đối nghiêm cấm và bắt buộc bắt buộc phải róc cào cào vứt bỏ hoàn toàn 100% màng lọc HEPA cũ phế liệu hư hỏng hỏng hỏng. Bản chất màng cấu cấu cấu thành từ các lớp giấy sợi thủy tinh siêu mịn siêu mịn d dẻo dính kết cấu, lực xịt rửa xối xả sẽ phá hủy nát bét toàn diện mạch liên kết phân tử, biến bộ lọc thành phế liệu vô dụng nguy hiểm.
