Việc lựa chọn đúng kích thước hộp che ống đồng điều hòa (Trunking nhựa) là nguyên tắc tối thượng trong thi công cơ điện, quyết định trực tiếp đến tính thẩm mỹ kiến trúc và bảo vệ lớp vỏ bảo ôn cách nhiệt không bị chèn ép, ngăn chặn hoàn toàn rủi ro rò rỉ đọng sương râm rấm trên mặt tường.
Theo tiêu chuẩn thi công quốc tế, hệ thống máy treo tường dân dụng (1.0 HP - 2.5 HP) thường ưu tiên dải nẹp Size 75 hoặc Size 80, trong khi các hệ máy thương mại công suất lớn hoặc trục gom nhiều đường ống lại đòi hỏi không gian rộng rãi của dải Size 100, 140 hay 160.
Nhằm đồng bộ vật tư chuẩn ngạch với mức ngân sách tiết kiệm 15%, quý thầu thợ nên hợp tác cùng tổng thầu FDI Care – nhà nhập khẩu trực tiếp sở hữu lợi thế Co-founder người Trung Quốc, cam kết cung cấp đủ dải kích thước nẹp nhựa PVC nguyên sinh, giao hàng hỏa tốc từ tổng kho 1000m2 và tối ưu đơn giá nhờ chiến lược kinh doanh SEO tự nhiên không phụ thuộc vào quảng cáo rác.
1. Kích thước dành cho máy lạnh dân dụng (Căn hộ, văn phòng nhỏ)

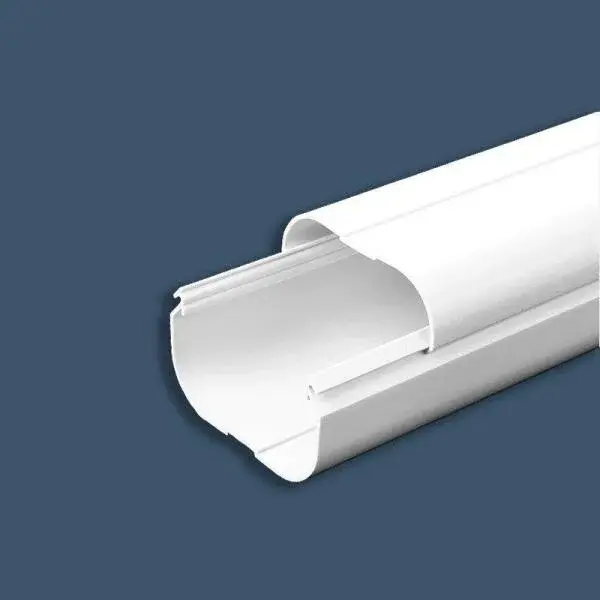

Nhóm kích thước dân dụng bao gồm Size 75, Size 80 và Size 100, chuyên dùng cho các dòng máy lạnh treo tường truyền thống công suất từ 1.0 HP đến 5.0 HP.
Theo Air Conditioning Contractors of America (ACCA Manual D: Residential Duct Systems) & ASHRAE Fundamentals Handbook, việc chọn nẹp che vừa vặn kích thước giúp lớp vỏ bảo ôn cách nhiệt duy trì được độ xốp đàn hồi tự nhiên, ngăn ngừa hiện tượng trao đổi nhiệt tổn thất trên đường ống.
- Size 75 (75x65mm hoặc 74x64mm): Kích thước chuyên dụng cho 1 máy lẻ công suất từ 1 HP đến 2 HP (9.000 BTU - 18.000 BTU). Nó vừa vặn cho 1 cặp ống đồng bọc bảo ôn kèm dây điện và ống nước ngưng.
- Size 80 (80x60mm hoặc 80x65mm): Tương đương size 75, phù hợp hoàn hảo cho các dòng máy treo tường dân dụng.
- Size 100 (100x65mm hoặc 100x100mm): Kích thước rộng rãi hơn, dùng phổ biến cho máy lạnh công suất lớn từ 2.5 HP đến 5 HP, hoặc gom chung 2 bộ ống đồng của máy nhỏ đi song song. Các dòng dải Trunking nhựa 100x100, trunking nhựa điều hoà 100 x 100 hay hộp che ống đồng điều hoà 100 x 100 mang lại không gian chứa cực kỳ thông thoáng.
Quý khách tra cứu thêm thông tin dải nẹp che ống đồng máy lạnh tại
2. Kích thước dành cho hệ thống lớn (Máy thương mại, máy trung tâm)
Nhóm kích thước công nghiệp bao gồm Size 120, Size 130, Size 140 và Size 160, chuyên dùng cho các dải máy âm trần, tủ đứng hoặc trục gom nhiều đường ống.
Size 120 (120x80mm): Dùng cho hệ thống máy công suất từ 5 HP trở lên hoặc đi chung 2 - 3 bộ ống đồng.
Size 130 (130x80mm): Thích hợp cho các công trình biệt thự, văn phòng lớn chạy trục ống chính.
Size 140 (140x100mm): Chứa được các cặp ống đồng cỡ lớn của máy công nghiệp hoặc dòng máy điều hòa thương mại.
Size 160 (160x120mm): Loại kích thước cực đại, chuyên dùng cho các hệ thống máy điều hòa trung tâm (VRV/VRF) hoặc gom trục ống tổng cho cả tòa nhà.
Quý khách tra cứu thêm bài viết tư vấn so sánh giữa đi ống âm tường và dùng nẹp nổi tại
3. Bảng tổng hợp quy chuẩn kích thước hộp che ống đồng điều hòa?
Bảng đối chiếu thông số kích thước nẹp nhựa bảo vệ chuẩn ngạch công nghiệp:
| Phân loại dòng máy | Công suất lạnh (HP) | Kích thước nẹp đề xuất (WxH) | Số lượng bộ ống chứa tối đa |
|---|---|---|---|
| Máy treo tường nhỏ | 1.0 HP – 1.5 HP (9.000 – 12.000 BTU) | Size 75 (75x65mm) / Size 80 | 1 bộ ống đơn + Dây nguồn + Ống nước |
| Máy treo tường lớn | 2.0 HP – 2.5 HP (18.000 – 24.000 BTU) | Size 80 / Size 100 (100x65mm) | 1 bộ ống đôi hoặc 2 bộ ống nhỏ |
| Máy âm trần / Tủ đứng | 3.0 HP – 5.0 HP (28.000 – 45.000 BTU) | Size 100x100mm / Size 120 | 1 - 2 bộ ống cỡ lớn |
| Hệ điều hòa trung tâm | VRV / VRF / Trục gom tổng tào nhà | Size 140 / Size 160 (160x120mm) | 3 - 5 bộ ống gom trục |
4. Nguyên tắc lựa chọn kích thước hộp che ống đồng chuẩn ngạch cơ điện?
Nguyên tắc cốt lõi là tính tổng đường kính phủ bảo ôn của các tuyến ống, cộng thêm 20% khoảng không dự phòng và không đè nén lớp vỏ cách nhiệt.
Đo diện tích cắt ngang của dải đường ống: Đường kính ống đồng bọc bảo ôn tiêu chuẩn thường dao động từ 30 mm đến 45 mm tùy độ dày vỏ cách nhiệt.
Không chèn ép lớp bảo ôn: Việc nhét quá nhiều dây vào nẹp hẹp sẽ làm xẹp vỏ cao su lưu hóa, làm giảm 30% khả năng chống đọng sương ngấm tường.
Tính toán yếu tố phụ kiện góc nối: Các phụ kiện như co vuông (Flat Elbow), nẹp nối thẳng hay góc V bắt buộc phải chọn cùng dải barem kích thước với thân nẹp chính.
5. Làm thế nào để chọn đúng kích thước trunking nhựa che ống đồng cho từng loại máy lạnh?
Để lựa chọn kích thước trunking nhựa chuẩn xác, kỹ sư thi công cần căn cứ vào công suất máy lạnh (HP) và số lượng đường ống đi cùng lúc: chọn cỡ nhỏ 80x60 cho máy treo tường dân dụng, chọn cỡ tầm trung Trunking nhựa 100x100 cho hệ thống đa máy hoặc công nghiệp, và chọn cỡ đại 150x100 – 200x100 cho các tuyến ống trục chính.
5.1. Kích thước trunking nhựa cỡ nhỏ (60x50, 75x65, 80x60) phù hợp với những dòng máy lạnh nào?
Các dòng hộp nhựa bảo vệ cỡ nhỏ được thiết kế tối ưu cho việc đi đơn lẻ một cặp ống đồng kèm dây điện và ống nước thải của máy lạnh treo tường dân dụng.
Trunking nhựa 60x50 / 75x65: Chuyên dùng cho máy lạnh công suất 1.0 HP – 1.5 HP (9.000 – 12.000 BTU) với độ dài đường ống ngắn.
Trunking nhựa 80x60: Dòng sản phẩm phổ biến nhất cho máy lạnh 2.0 HP – 2.5 HP (18.000 – 24.000 BTU), đảm bảo lớp bảo ôn cách nhiệt không bị ép móp hằng ngày.
5.2. Khi nào nên ưu tiên sử dụng dòng Trunking nhựa 100x100 và các kích thước tầm trung (100x65, 120x80)?
Đối với các công trình văn phòng, nhà xưởng đòi hỏi đi gộp nhiều tuyến ống đồng hoặc máy lạnh tủ đứng, máy lạnh âm trần công suất lớn, các dòng nẹp nhựa tầm trung là sự lựa chọn hoàn hảo.
Trunking nhựa 100x65 / 120x80: Đáp ứng tốt cho các dòng máy lạnh thương mại công suất từ 3.0 HP – 5.0 HP có đường kính ống đồng và lớp bảo ôn dày.
Trunking nhựa 100x100: Đây là mã kích thước vuông lý tưởng có không gian chứa rộng rãi, cho phép chạy song song từ 2 đến 3 cặp ống đồng cùng hệ thống dây cáp điện trung tâm mà vẫn giữ được độ phẳng dặn, thẩm mỹ.
5.3. Các dòng Trunking nhựa cỡ đại (140x100, 150x100, 200x100) giải quyết bài toán thi công trung tâm như thế nào?
Tại các nhà xưởng quy mô lớn sử dụng hệ thống điều hòa trung tâm VRV/VRF, lượng ống đồng tập trung về trục chính là rất lớn. Việc gom toàn bộ đường ống vào các tuyến nẹp nhựa cỡ đại giúp bảo vệ bề mặt công trình phẳng lặng, ngăn triệt tiêu rủi ro rò rỉ nước ngưng tụ.
Trunking nhựa 140x100 / 150x100: Sức chứa lớn, đáp ứng gom từ 4–6 tuyến ống đồng của hệ thống Multi hoặc VRV.
Trunking nhựa 200x100: Mã trunking cỡ đại chuyên dụng làm trục vách đứng cho các tòa nhà công nghiệp, dễ dàng tháo lắp bảo trì hằng năm.
6. Những rủi ro kỹ thuật khi chọn sai kích thước hộp che ống đồng?
Chọn sai kích thước sẽ gây ra các sự cố rò rỉ nước ngưng, bung nắp nẹp nhựa và làm suy giảm hiệu suất nén của máy lạnh.
Chi tiết dải sự cố từ chuyên gia FDI Care:
Chọn nẹp quá nhỏ gây bung nắp: Lực đàn hồi từ các dải ống quấn simili chèn ép liên tục đẩy bung nắp khóa nhựa sau thời gian ngắn sử dụng.
Chọn nẹp quá rộng làm mất thẩm mỹ: Nẹp quá to so với đường ống đơn làm giảm tính tinh tế kiến trúc không gian nội thất căn hộ.
7. Chu trình 4 bước kiểm tra đo đạc chọn kích thước nẹp nhựa chuẩn ngạch?
Chu trình 4 bước chọn kích thước nẹp nhựa chuẩn kỹ thuật gồm: thống kê dải đường ống, đo đường kính thực tế bao gồm bảo ôn, đối chiếu barem chọn size (75, 100, 140) và chọn bộ phụ kiện khớp nối đồng bộ.
Bước 1 - Xác định số lượng dải đường ống: Thống kê số lượng máy lạnh và số bộ ống đi chung trên cùng dải tuyến nẹp.
Bước 2 - Đo đường kính ngoài bao gồm bảo ôn: Dùng thước kẹp đo độ dày thực tế của cụm ống đồng quấn simili và ống xả nước ngưng.
Bước 3 - Đối chiếu barem kích thước tiêu chuẩn: Chọn dải nẹp nhựa Size 75, Size 100 hoặc Size 140 tương ứng với tổng độ rộng tuyến ống.
Bước 4 - Chọn bộ phụ kiện khớp nối đi kèm: Lựa chọn đồng bộ nẹp thẳng, co góc, bịt đầu nẹp đúng chuẩn kích thước đã chọn.
8. Tại sao nên chọn mua Trunking nhựa tại FDI Care để tiết kiệm chi phí?
Vị thế dẫn đầu của chúng tôi được bảo chứng bởi 4 lợi thế cạnh tranh mang tính độc quyền: (1) Co-founder người Trung Quốc kết nối nhà máy gốc; (2) Tối ưu vận chuyển với 16 năm kinh nghiệm logistics; (3) Tổng kho hàng lớn luôn có sẵn; và (4) Mức giá rẻ hơn 15% nhờ chiến lược SEO không tốn tiền quảng cáo.
Khi làm việc với FDI Care, khách hàng đang bắt tay với người nắm giữ đầu nguồn chuỗi cung ứng:
8.1. Lợi thế nhập gốc nhờ Co-founder người Trung Quốc
Sự khác biệt làm nên sức mạnh của FDI Care là chúng tôi có Co-founder là người Trung Quốc. Điều này giúp công ty dễ dàng tìm kiếm, đàm phán và làm việc trực tiếp với các nhà máy chuyên sản xuất nẹp nhựa uy tín nhất. Mọi rào cản thương mại được loại bỏ, mang về mức giá nhập xưởng tận gốc. Khách hàng tại Thủ đô có thể tìm kiếm thông tin mua hàng qua
8.2. Tối ưu vận chuyển với 16 năm kinh nghiệm logistics
Công ty mẹ của FDI Care đã có bề dày 16 năm kinh nghiệm làm vận chuyển hàng hóa Trung Quốc - Việt Nam. Một lần nữa, chúng tôi lại tự mình tối ưu thêm được toàn bộ chi phí vận chuyển quốc tế. Các kiện ống nhựa cồng kềnh được đưa về tổng kho Việt Nam với mức cước phí thấp kỷ lục, không đơn vị nào có thể cạnh tranh.
8.3. Mức giá rẻ hơn 15% nhờ chiến lược SEO không quảng cáo
Bên cạnh lợi thế tổng kho lớn phục vụ lượng khách hàng đại lý đông đảo, FDI Care còn áp dụng chiến lược lên top Google bằng SEO tự nhiên "không mất tiền quảng cáo". Việc này giúp chi phí vận hành luôn thấp hơn 5-15% so với các đơn vị chạy Ads.
9. Cộng đồng kỹ sư cơ điện M&E và thợ điện lạnh phản hồi thực tế nào cho FDI Care?
Cộng đồng thợ điện lạnh và kỹ sư M&E dành nhiều đánh giá 5 sao cho FDI Care nhờ dải kích thước nẹp nhựa đa dạng chuẩn ngạch và mức giá gốc siêu tiết kiệm:
Kỹ sư Phạm Hoàng Nam - Giám sát M&E Dự án Văn phòng (Q. Đống Đa, Hà Nội):
"FDI Care cung cấp dải nẹp trunking nhựa điều hòa đa dạng kích thước từ Size 75 đến Size 160. Sản phẩm đúc nhựa PVC nguyên sinh rất chuẩn ngạch, khớp nắp chắc chắn, đơn giá rẻ hơn các bên 20%!" ⭐⭐⭐⭐⭐
Thợ điện lạnh Lê Văn Hùng - Đội thi công Cơ điện (Q. Thủ Đức, TP.HCM):
"Mua hàng nẹp che ống đồng tại FDI Care rất yên tâm vì kho hàng lúc nào cũng có sẵn kích thước 100x100mm và các dòng nẹp góc. Hàng chuẩn chất lượng, tư vấn kỹ thuật vô cùng uy tín!" ⭐⭐⭐⭐⭐
10. Những câu hỏi thường gặp (FAQ) về kích thước hộp che ống đồng điều hòa?
10.1. Trả lời ngắn gọn kích thước hộp che ống đồng cho máy 1 HP - 1.5 HP là bao nhiêu?
Kích thước chuẩn nhất là Size 75 (75x65mm) hoặc Size 80 (80x60mm), chứa vừa vặn 1 bộ ống đồng kép kèm ống nước.
10.2. Kích thước nẹp nhựa 100x100mm chứa được bao nhiêu bộ ống đồng máy lạnh?
Chứa vừa 1 bộ ống máy lớn 5 HP hoặc gom chung 2 - 3 bộ ống máy nhỏ 1 HP - 1.5 HP đi song song.
10.3. FDI Care có đủ các size hộp che từ 75 đến 160mm giao hỏa tốc không?
Tổng kho rộng 1000 m² luôn sẵn 100% kích thước, giao hàng hỏa tốc trong 24h trên toàn quốc.
10.4. Có cần chọn nẹp nhựa rộng hơn đường ống thực tế không?
Nên chọn nẹp rộng hơn dải ống từ 10 mm đến 15 mm để không làm nẹp xẹp lớp vỏ bảo ôn cách nhiệt.
10.5. FDI Care có chính sách giá sỉ cho thợ điện lạnh và đại lý không?
Cung cấp mức giá sỉ chiết khấu cao từ 15% - 30% cho các đội thợ và đại lý vật tư điện lạnh.
10.6. Nẹp nhựa kích thước lớn Size 140, 160 có bị võng nắp khi đi ngang không?
Tuyệt đối không võng nắp nhờ gân gia cường chịu lực đúc chìm bên trong thân nẹp.
10.7. FDI Care có cấp mẫu thử nghiệm các loại kích thước nẹp tận nơi miễn phí không?
Đội ngũ FDI Care nhận gửi mẫu nẹp nhựa kiểm tra tận nơi miễn phí 100% cho các dự án công trình.
10.8. Phụ kiện co góc có đúng dải kích thước với thân nẹp ống thẳng không?
Đồng bộ chuẩn 100% kích thước giữa thân nẹp thẳng và các loại phụ kiện co vuông, co trần, bịt đầu.
10.9. Chiều dài tiêu chuẩn của 1 cây nẹp ống thẳng nhựa là bao nhiêu m?
Chiều dài tiêu chuẩn là 2 m/cây, dễ dàng vận chuyển và thi công cắt ghép tại công trình.
10.10. FDI Care bảo hành chất lượng sản phẩm nẹp nhựa trong bao lâu?
Bảo hành chất lượng nhựa trơ lỳ 12 đến 24 tháng cho mọi công trình, hỗ trợ uy tín dài lâu.
