Giải mã các ký hiệu trên máy phát điện chi tiết từ A-Z

Các ký hiệu trên máy phát điện công nghiệp được phân thành nhiều nhóm, mỗi nhóm mang một chức năng riêng nhằm hỗ trợ người dùng vận hành, theo dõi và đảm bảo an toàn thiết bị. Việc hiểu đúng các nhóm ký hiệu này giúp vận hành máy hiệu quả hơn, hạn chế rủi ro và phát hiện kịp thời các sự cố kỹ thuật.

Ký hiệu an toàn là nhóm quan trọng hàng đầu, thường xuất hiện trên vỏ máy, bộ phận có nhiệt độ cao hoặc khu vực có nguy cơ điện giật. Những biểu tượng này đóng vai trò cảnh báo người vận hành tránh tiếp xúc nguy hiểm, đồng thời hướng dẫn cách thao tác an toàn trong quá trình sử dụng.

Ký hiệu vận hành thường thể hiện trên bảng điều khiển hoặc tài liệu kỹ thuật đi kèm máy. Nhóm này bao gồm các biểu tượng mô tả chức năng khởi động, dừng máy, chuyển đổi chế độ hoặc hiển thị trạng thái đang chạy, chờ, hoặc nạp điện.

Ký hiệu cảnh báo thường kèm theo đèn nháy hoặc tín hiệu âm thanh, thông báo các lỗi như quá tải, áp suất dầu thấp, nhiệt độ cao hoặc điện áp bất thường. Nhóm này giúp người vận hành nhanh chóng nhận diện sự cố và xử lý kịp thời để tránh hư hỏng nghiêm trọng.

Thông số kỹ thuật là nhóm ký hiệu liên quan đến công suất, điện áp, tần số, hệ số công suất hoặc tiêu hao nhiên liệu. Đây là cơ sở để người dùng xác định mức độ phù hợp của máy phát với hệ thống điện hiện tại và điều chỉnh tải cho hợp lý.

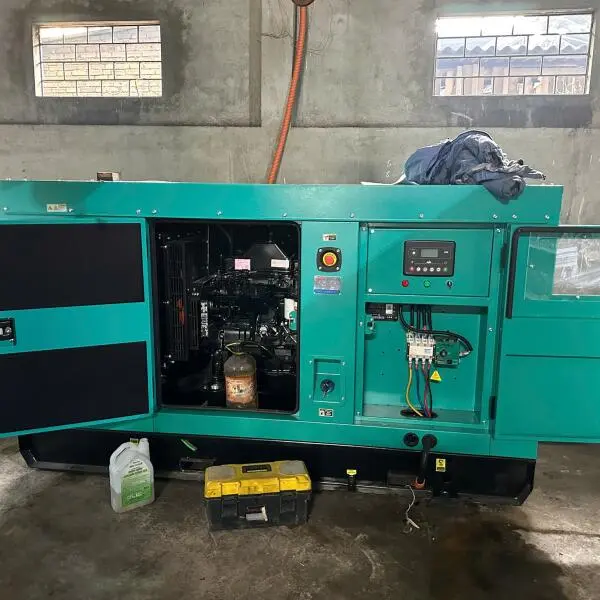

Ký hiệu trên bảng điều khiển thể hiện trạng thái làm việc của máy và các thiết lập cài đặt. Bảng điều khiển có thể là loại cơ hoặc điện tử, đi kèm các nút bấm, màn hình hiển thị hoặc đèn tín hiệu để hỗ trợ theo dõi trực quan trong suốt quá trình vận hành.

Ký hiệu liên quan đến động cơ và đầu phát cung cấp thông tin về vòng tua, cảm biến, hệ thống làm mát, cấp bảo vệ hoặc thông số đầu ra điện. Nhóm này giúp kỹ thuật viên kiểm tra và bảo trì đúng theo tiêu chuẩn kỹ thuật, đồng thời tối ưu hiệu suất máy trong điều kiện làm việc thực tế.

Hiểu rõ các nhóm ký hiệu trên máy phát điện không chỉ giúp đảm bảo vận hành an toàn, hiệu quả mà còn là yếu tố then chốt trong việc kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo trì.

Bài viết liên quan:

• Tìm hiểu cấu tạo bộ chế hoà khí máy phát điện - Cách tối ưu nhiên liệu

• Công thức tính tiết diện dây dẫn 3 pha - Hướng dẫn tính chi tiết

1. Tại sao cần hiểu rõ các ký hiệu trên máy phát điện?

Lý do để bạn cần phải hiểu rõ ý nghĩa của chúng bao gồm việc đảm bảo an toàn tuyệt đối cho người vận hành và những người xung quanh, giúp vận hành máy một cách chính xác để tối ưu hiệu suất, hỗ trợ công tác bảo trì bảo dưỡng diễn ra kịp thời và hiệu quả, cũng như đảm bảo tuân thủ các quy định kỹ thuật liên quan. Cụ thể như sau:

• An toàn: Đây là lý do quan trọng nhất. Rất nhiều ký hiệu được thiết kế để cảnh báo về các nguy cơ tiềm ẩn có thể gây thương tích nghiêm trọng hoặc thậm chí tử vong, ví dụ như nguy hiểm điện áp cao, bề mặt nóng có thể gây bỏng, hoặc các bộ phận quay/chuyển động có thể gây tai nạn. Việc nhận biết và hiểu đúng ý nghĩa của những ký hiệu này là tuyến phòng thủ đầu tiên và quan trọng nhất, giúp người vận hành và những người xung quanh có biện pháp phòng tránh, đảm bảo an toàn lao động.

• Vận hành chính xác, tối ưu hiệu suất: Các ký hiệu vận hành như Bật/Tắt (ON/OFF), Khởi động (START), Dừng (STOP), Chế độ Tự động/Bằng tay (AUTO/MAN) hướng dẫn người dùng thực hiện các thao tác điều khiển máy một cách chính xác. Vận hành đúng quy trình không chỉ đảm bảo máy hoạt động ổn định, bền bỉ mà còn giúp máy đạt được hiệu suất tối ưu, tiết kiệm nhiên liệu và giảm thiểu hao mòn các chi tiết cơ khí.

• Hỗ trợ bảo trì, bảo dưỡng hiệu quả và kịp thời: Nhiều ký hiệu cảnh báo đóng vai trò như một hệ thống "chẩn đoán sớm" các vấn đề tiềm ẩn của máy. Ví dụ, ký hiệu cảnh báo áp suất dầu bôi trơn thấp hoặc nhiệt độ nước làm mát cao sẽ thông báo ngay cho người vận hành về tình trạng bất thường. Việc nhận biết sớm các dấu hiệu này cho phép người dùng dừng máy và thực hiện bảo trì chủ động, ngăn chặn những hư hỏng nghiêm trọng hơn có thể xảy ra, từ đó tiết kiệm chi phí sửa chữa lớn và kéo dài tuổi thọ của thiết bị.

• Tuân thủ quy định và tiêu chuẩn quốc tế: Việc sử dụng và hiển thị các ký hiệu trên máy phát điện thường là yêu cầu bắt buộc theo các tiêu chuẩn an toàn và kỹ thuật quốc gia cũng như quốc tế (ví dụ như ISO - Tổ chức Tiêu chuẩn hóa Quốc tế). Hiểu rõ các ký hiệu này cũng đồng nghĩa với việc bạn đang tuân thủ các quy định hiện hành, thể hiện sự chuyên nghiệp và trách nhiệm trong quá trình vận hành thiết bị. Hơn nữa, với các ký hiệu đồ họa được chuẩn hóa, người vận hành từ các quốc gia khác nhau vẫn có thể hiểu và thao tác chính xác, vượt qua rào cản ngôn ngữ.

Tóm lại, việc hiểu rõ các ký hiệu trên máy phát điện không phải là một lựa chọn mà là một kỹ năng bắt buộc đối với bất kỳ ai chịu trách nhiệm vận hành thiết bị quan trọng này. Nó là nền tảng của sự an toàn, hiệu quả và tính chuyên nghiệp.

2. Phân loại các nhóm ký hiệu chính

Các nhóm ký hiệu chính bao gồm ký hiệu an toàn mang tính cảnh báo nguy hiểm, nhóm ký hiệu vận hành hướng dẫn thao tác, ký hiệu cảnh báo về các tình trạng bất thường của máy và các nhóm ký hiệu cung cấp thông tin về thông số kỹ thuật. Cụ thể như sau:

• Ký hiệu An toàn: Đây là nhóm quan trọng nhất, liên quan trực tiếp đến việc phòng tránh tai nạn. Chúng thường có màu sắc nổi bật (đỏ, vàng) và hình dạng đặc trưng (tam giác, vòng tròn cấm).
• Ký hiệu Vận hành: Hướng dẫn người dùng thực hiện các thao tác điều khiển như bật, tắt, khởi động, dừng, chọn chế độ. Chúng thường nằm trên các nút bấm, công tắc.
• Ký hiệu Cảnh báo: Thông báo về các tình trạng bất thường của máy cần chú ý, ví dụ như mức nhiên liệu thấp, nhiệt độ cao, áp suất nhớt thấp. Chúng thường đi kèm đèn báo hoặc âm thanh.
• Ký hiệu Thông số Kỹ thuật và Nhận dạng: Cung cấp thông tin về đặc tính của máy như điện áp (V), công suất (kW/kVA), tần số (Hz), dòng điện (A), v.v. Thường được in trên tem nhãn (nameplate) của máy.
• Ký hiệu trên Bảng Điều Khiển: Bao gồm các biểu tượng trên đồng hồ đo, màn hình hiển thị, đèn báo trạng thái, giúp người dùng giám sát hoạt động của máy.
• Ký hiệu liên quan đến Động cơ và Đầu phát: Các ký hiệu đặc thù chỉ dẫn về hệ thống nhiên liệu, dầu bôi trơn, nước làm mát của động cơ và các thông số điện năng của đầu phát.

3. Giải thích chi tiết các ký hiệu phổ biến

Mô tả tiết các ký hiệu phổ biến như sau:

3.1. Ký hiệu An toàn

Tiếp đất

• Mô tả: Biểu tượng gồm một đường ngang, phía dưới có ba đường thẳng đứng ngắn dần.
• Ý nghĩa: Chỉ điểm kết nối bắt buộc với hệ thống tiếp đất an toàn để bảo vệ người dùng khỏi nguy cơ điện giật.
• Hành động: Luôn đảm bảo máy được tiếp đất chắc chắn, đúng kỹ thuật trước khi vận hành.

Nguy hiểm điện áp cao

• Mô tả: Hình tia sét màu vàng hoặc đen, thường nằm trong một tam giác cảnh báo.
• Ý nghĩa: Cảnh báo khu vực có điện áp cao, có khả năng gây nguy hiểm chết người nếu chạm phải.
• Hành động: Tuyệt đối không chạm vào các bộ phận có ký hiệu này khi máy đang hoạt động. Chỉ người có chuyên môn mới được thao tác.

Đọc kỹ hướng dẫn sử dụng

• Mô tả: Biểu tượng một quyển sách đang mở.
• Ý nghĩa: Yêu cầu người vận hành phải đọc và hiểu rõ tài liệu hướng dẫn sử dụng trước khi thao tác.
• Hành động: Luôn đọc kỹ sách hướng dẫn đi kèm theo máy, đặc biệt là các phần về an toàn và vận hành.

Cảnh báo chung

• Mô tả: Dấu chấm than (!) màu đen, đặt trong một tam giác nền vàng.
• Ý nghĩa: Chỉ sự tồn tại của một nguy hiểm tiềm ẩn không được mô tả bằng ký hiệu riêng. Yêu cầu người dùng phải tăng cường chú ý.
• Hành động: Kiểm tra kỹ lưỡng khu vực xung quanh và tham khảo tài liệu để xác định rõ cảnh báo.

Bề mặt nóng

• Mô tả: Biểu tượng bàn tay với các đường lượn sóng bốc lên, tượng trưng cho hơi nóng.
• Ý nghĩa: Cảnh báo các bộ phận như ống xả, vỏ động cơ có nhiệt độ rất cao, có thể gây bỏng nặng.
• Hành động: Tránh chạm vào các bề mặt này khi máy đang hoạt động hoặc vừa mới dừng.

Bộ phận quay, chuyển động

• Mô tả: Hình ảnh bánh răng đang ăn khớp hoặc các mũi tên xoay tròn.
• Ý nghĩa: Cảnh báo về các bộ phận đang quay tốc độ cao như quạt làm mát, dây curoa.
• Hành động: Giữ khoảng cách an toàn, không mặc quần áo rộng hoặc để tóc dài gần các bộ phận này khi máy hoạt động.

3.2. Ký hiệu vận hành

Bật/Mở (ON / Power ON)

• Mô tả: Chữ "ON", chữ "I", hoặc một vòng tròn không hoàn chỉnh có vạch thẳng đứng ở giữa.
• Ý nghĩa: Cấp nguồn điện hoặc chuyển thiết bị sang trạng thái hoạt động.

Tắt/Đóng (OFF / Power OFF)

• Mô tả: Chữ "OFF" hoặc chữ "O" (một vòng tròn hoàn chỉnh).
• Ý nghĩa: Ngắt nguồn điện hoặc dừng hoạt động.

Khởi Động / Dừng Động Cơ (Engine Start / Stop)

• Mô tả: Thường là chữ "START" và "STOP" hoặc các biểu tượng chìa khóa, mũi tên cong (khởi động) và hình vuông (dừng).
• Ý nghĩa: Kích hoạt hoặc tắt động cơ.

Chế Độ Tự Động (AUTO) và Bằng Tay (MAN)

• Mô tả: Chữ "AUTO" (hoặc chữ A có mũi tên xoay quanh) và chữ "MAN" (hoặc biểu tượng bàn tay).
• Ý nghĩa: Lựa chọn chế độ vận hành. Chế độ AUTO máy sẽ tự khởi động/dừng khi có sự cố điện lưới (khi kết hợp với tủ ATS). Chế độ MAN đòi hỏi người dùng thao tác thủ công.

Nút Dừng Khẩn Cấp (Emergency Stop)

• Mô tả: Một nút lớn hình nấm, màu đỏ tươi, dễ nhận biết.
• Ý nghĩa: Dùng để dừng máy ngay lập tức trong các tình huống khẩn cấp.
• Hành động: Chỉ sử dụng khi thực sự khẩn cấp. Sau khi xử lý xong, phải reset lại nút này trước khi khởi động lại máy.

3.3. Ký hiệu Cảnh báo (Warning/Alarm Symbols)

Áp Suất Dầu Bôi Trơn Thấp (Low Oil Pressure)

• Mô tả: Biểu tượng một bình dầu có giọt dầu đang nhỏ xuống.
• Ý nghĩa: Cảnh báo áp suất dầu bôi trơn trong động cơ quá thấp, có thể gây hư hỏng nghiêm trọng.
• Hành động: Dừng máy ngay lập tức, kiểm tra mức dầu và hệ thống bôi trơn.

Nhiệt độ nước làm mát cao

• Mô tả: Biểu tượng một chiếc nhiệt kế đang ngập trong chất lỏng.
• Ý nghĩa: Cảnh báo động cơ đang bị quá nhiệt.
• Hành động: Dừng máy ngay lập tức, để máy nguội rồi kiểm tra hệ thống làm mát (mức nước, quạt, két nước).

Mức nhiên liệu thấp

• Mô tả: Biểu tượng một cột bơm xăng/dầu.
• Ý nghĩa: Thông báo nhiên liệu trong bình sắp cạn.
• Hành động: Lên kế hoạch bổ sung nhiên liệu sớm để tránh máy dừng đột ngột.

Lỗi sạc ắc quy

• Mô tả: Biểu tượng một chiếc ắc quy với cực dương (+) và âm (-).
• Ý nghĩa: Cảnh báo hệ thống sạc ắc quy của máy đang gặp sự cố, ắc quy không được nạp điện khi máy chạy.
• Hành động: Kiểm tra dynamo sạc, dây nối và tình trạng ắc quy.

>>> Xem thêm: Tìm hiểu chi tiết về ống khói máy phát điện đạt tiêu chuẩn hiện nay

4. Khuyến nghị

Các ký hiệu trên máy phát điện đóng vai trò như một ngôn ngữ giao tiếp trực quan, ngắn gọn và hiệu quả. Việc hiểu đúng ý nghĩa của từng ký hiệu là chìa khóa để đảm bảo an toàn tuyệt đối, giúp máy hoạt động hiệu quả, ổn định và kéo dài tuổi thọ.

An toàn phải luôn là ưu tiên hàng đầu. Tuyệt đối không bỏ qua hay xem nhẹ bất kỳ ký hiệu cảnh báo và an toàn nào. Nếu có bất kỳ sự không chắc chắn nào, hãy dừng mọi thao tác và tham khảo kỹ lưỡng tài liệu hướng dẫn của nhà sản xuất hoặc tìm kiếm sự trợ giúp từ những người có chuyên môn. Việc chú trọng đến các ký hiệu không chỉ là trách nhiệm cá nhân mà còn phản ánh văn hóa an toàn lao động và sự chuyên nghiệp trong vận hành thiết bị.
