Trong hệ thống xử lý không khí AHU/HVAC, nguyên lý phân tầng lọc đóng vai trò sống còn để duy trì cấp độ phòng sạch và bảo vệ các thiết bị đắt tiền. Sự kết hợp hoàn hảo giữa màng lọc không khí HEPA ở cửa xả cuối cùng, tầng lọc túi thứ cấp (Bag Filter F7-F9) ở giữa và lọc thô (G4) ở cửa hút ban đầu tạo nên một chuỗi liên kết chặn đứng mọi loại bụi từ kích thước lớn đến siêu vi.
Việc kết nối đúng kỹ thuật giữa các cấp lọc này không chỉ giúp san sẻ tải lượng bụi mịn một cách khoa học, mà còn ngăn chặn hiện tượng tắc nghẽn sớm, kéo dài tuổi thọ của màng HEPA lên đến 3-5 năm. Đặc biệt, việc duy trì khoảng cách đệm hợp lý, siết chặt ngàm kẹp cố định Bag Filter và sử dụng gioăng cao su Neoprene cho màng HEPA sẽ triệt tiêu hoàn toàn rủi ro rò rỉ khí (Bypass), bảo đảm luồng gió cấp luôn đạt chuẩn vô trùng tuyệt đối.
Giữa thị trường vật tư phòng sạch vàng thau lẫn lộn, FDI Care tự hào là tổng kho phân phối thiết bị AHU và bộ lọc HEPA uy tín hàng đầu. Nhờ ưu thế nhập khẩu trực tiếp từ công ty mẹ tại Hồ Nam và chiến lược "Tự làm SEO" loại bỏ hoàn toàn chi phí quảng cáo rác, chúng tôi tự tin mang đến các sản phẩm chuẩn ngạch với đầy đủ Test Report quét hạt, đi kèm mức giá luôn rẻ hơn thị trường từ 5% đến 15%.

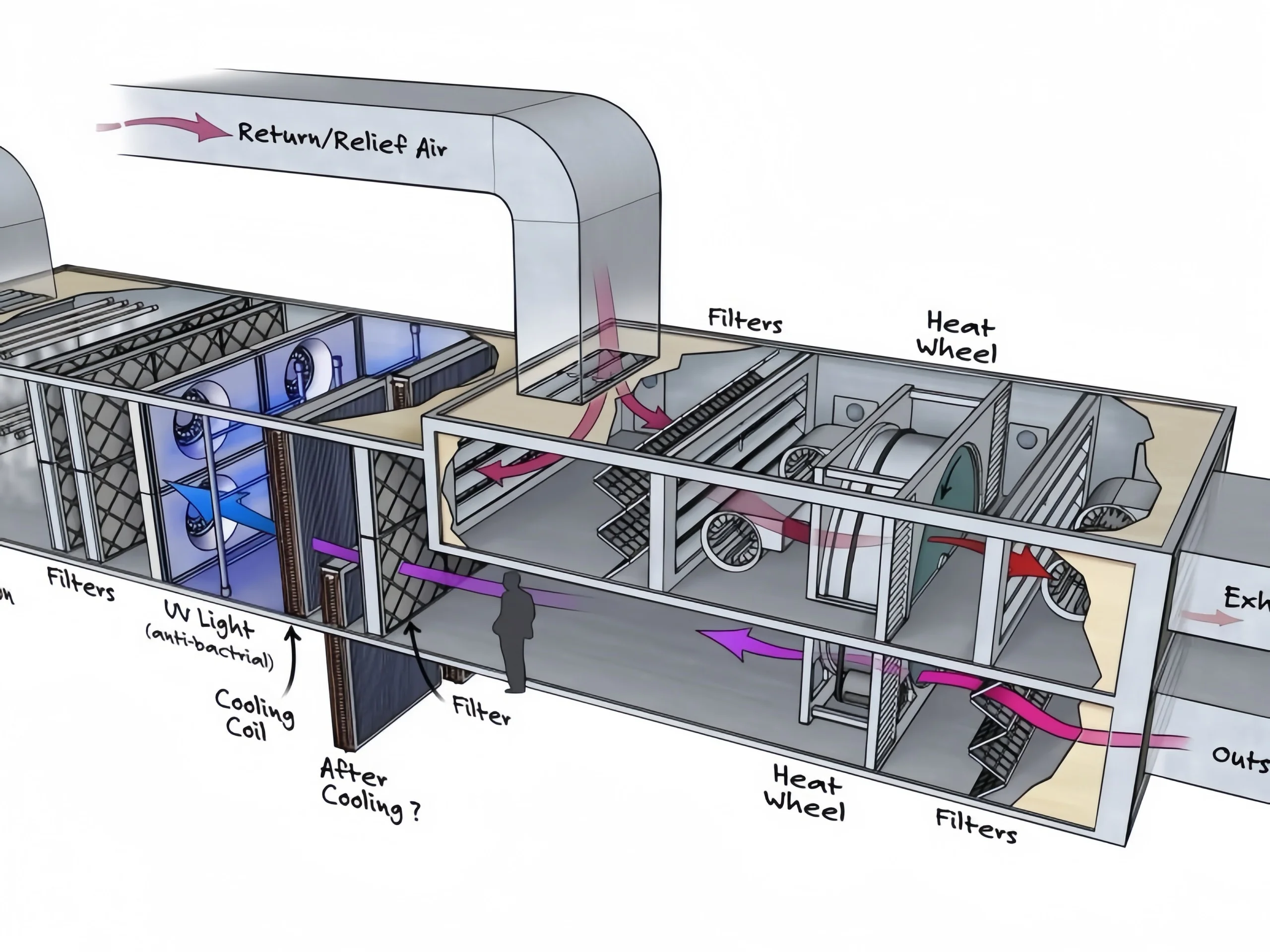

1. Nguyên lý phân tầng lọc khí trong hệ thống AHU/HVAC hoạt động theo thứ tự dòng khí nào?
Hệ thống lọc khí trong AHU/HVAC vận hành theo nguyên tắc phân tầng tầng bậc (Cascading Filtration) nhằm bảo vệ tấm lọc HEPA đắt tiền, tuân thủ đúng thứ tự di chuyển của dòng khí: Không khí tươi/hồi -> Lọc thô sơ cấp (G4) -> Lọc thứ cấp dạng túi (Bag Filter F7 - F9) -> Màng lọc không khí HEPA (H13/H14) -> Khu vực phòng sạch.
Theo American Society of Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE Standard 52.2: Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size) & European Committee for Standardization (EN 779 / EN 1822), việc phân chia thành các tầng lọc nối tiếp giúp phân bổ tải lượng bụi một cách khoa học từ kích thước lớn đến siêu mịn.
1.1. Tầng lọc thô (Pre-filter cấp G4) đảm nhận vai trò gì ở cửa hút ban đầu?
Lọc thô cấp G4 giữ lại các tạp chất kích thước lớn như sợi tóc, xơ vải, côn trùng và hạt bụi thô lớn hơn 10 micrometer ngay tại cửa hút gió. Tầng lọc này bảo vệ cánh quạt và dàn trao đổi nhiệt Coil lạnh của AHU khỏi hiện tượng bám dính dầu mỡ, cặn bẩn, đồng thời giảm thiểu lượng rác thô tràn vào các tầng lọc phía sau. Quý khách có thể xem thêm bài viết về ứng dụng lọc khí tại
1.2. Màng lọc thứ cấp dạng túi (Bag Filter cấp F7 - F9) giữ nhiệm vụ trung gian then chốt ra sao?
Lọc túi Bag Filter cấp F7 đến F9 đóng vai trò là tầng lọc tinh trung gian, loại bỏ các hạt bụi mịn có kích thước từ 1 đến 5 micrometer trước khi luồng khí tiếp cận màng HEPA. Nếu thiếu đi tầng đệm này, màng lọc hepa sẽ phải gánh chịu toàn bộ tải lượng bụi của môi trường và bị bít kín chỉ sau 2 đến 3 tháng vận hành.
1.3. Màng lọc không khí HEPA (cấp H13/H14) hoàn thiện độ vô trùng ở cửa xả như thế nào?
Tấm lọc HEPA cấp H13 hoặc H14 đặt ở vị trí cuối cùng để lọc sạch 99,95% đến 99,995% các vi hạt bụi siêu nhỏ có kích thước 0,3 micrometer. Luồng khí sau khi qua tầng lọc này đạt trạng thái vô trùng tuyệt đối, sẵn sàng cung cấp cho khu vực sản xuất linh kiện vi mạch hoặc phòng mổ cGMP. Quý khách có thể tham khảo dòng màng lọc tiêu chuẩn tại
2. Vì sao cần đảm bảo thứ tự hiệu suất phân tầng lọc khí nghiêm ngặt trong AHU?
Cần đảm bảo thứ tự hiệu suất Cascading nghiêm ngặt vì sự kết hợp đồng bộ giữa lọc thô G4 và lọc túi F7 - F9 giúp chia sẻ áp lực bụi, ngăn ngừa hiện tượng màng HEPA bị tắc nghẹt sớm và kéo dài tuổi thọ hệ thống lên tới 3 - 5 năm.
Nếu bỏ qua bất kỳ mắt xích nào trong chuỗi lọc tuần hoàn, toàn bộ hệ thống cơ điện phòng sạch sẽ phải đối mặt với những tổn thất nghiêm trọng về chi phí thay thế vật tư và rủi ro gián đoạn sản xuất:
2.1. Hậu quả kỹ thuật khi bỏ qua tầng lọc túi Bag Filter đối với màng HEPA là gì?
Nếu bỏ qua tầng lọc túi Bag Filter, màng lọc HEPA sẽ phải tiếp nhận trực tiếp mật độ bụi mịn cao gấp hàng trăm lần, dẫn đến tắc nghẽn chỉ sau vài tháng vận hành. Sự suy giảm tuổi thọ đột ngột này khiến doanh nghiệp tốn kém hàng trăm triệu đồng chi phí thay thế màng lọc tinh định kỳ. Quý khách có thể tham khảo thêm khuyến cáo thời gian thay thế tại
2.2. Sự kết hợp giữa G4 và F7 - F9 giúp kéo dài tuổi thọ màng lọc như thế nào?
Lọc thô G4 giữ lại đến 90% hạt bụi lớn và lọc túi F7 - F9 giữ lại hơn 80% đến 95% bụi mịn, giúp lượng hạt bụi chạm tới bề mặt màng HEPA chỉ còn lại những vi hạt thực sự siêu nhỏ. Nhờ đó, phôi giấy thủy tinh của màng HEPA hoạt động bền bỉ, duy trì độ chênh áp ổn định trong suốt vòng đời từ 3 đến 5 năm mà không bị suy giảm lưu lượng gió.
3. Khoảng cách và không gian kỹ thuật giữa các khung lọc cần bố trí ra sao?
Giữa các cấp lọc (đặc biệt từ Bag Filter sang HEPA) cần duy trì một khoang đệm kỹ thuật hợp lý nhằm phục vụ công tác tháo lắp túi lọc phồng dài, lắp đặt đầu dò đo chênh áp và triệt tiêu hiện tượng dòng khí xoáy.
Bố trí không gian bên trong hộp kỹ thuật AHU là khâu thiết kế cơ điện đòi hỏi sự tính toán chính xác để tránh xung đột vật lý và khí động học:
3.1. Khoang đệm kỹ thuật giữa Bag Filter và HEPA hỗ trợ công tác bảo trì ra sao?
Khoang đệm kỹ thuật cung cấp không gian thao tác đủ rộng để kỹ thuật viên dễ dàng rút các túi lọc Bag Filter vốn có chiều dài từ 300 mm đến 600 mm khi phồng căng mà không va quẹt vào mặt giấy lọc HEPA bên cạnh. Không gian này cũng là nơi lắp đặt các đầu dò cảm biến của đồng hồ đo chênh áp độc lập cho từng cấp lọc. Quý khách có thể xem thêm bài viết tiêu chuẩn thiết kế hộp lọc tại
3.2. Đặt Bag Filter quá sát mặt màng HEPA gây ra những tác hại khí động học nào?
Đặt Bag Filter quá sát màng HEPA sẽ gây ra hiện tượng dòng khí xoáy cục bộ, làm luồng gió xả ra từ các miệng túi thổi tập trung vào một vài điểm trên bề mặt màng HEPA thay vì phân bổ đều. Sự mất cân bằng này làm tăng áp suất tĩnh cục bộ, khiến các vị trí bị thổi mạnh nhanh chóng bị bão hòa bụi và rách vỡ cấu trúc sợi giấy lọc.
4. Làm thế nào để kiểm soát độ kín khít và ngăn chặn hiện tượng rò rỉ khí?
Để ngăn chặn hiện tượng rò rỉ khí, cần sử dụng hệ thống gioăng đệm cao su Neoprene/Gel Seal chuyên dụng tại khung lắp màng HEPA và kiểm tra ngàm kẹp cố định khung miệng túi Bag Filter đanh chắc.
Hiện tượng "Bypass" là hiện tượng không khí chứa bụi bẩn luồn qua các khe hở cơ học tại khung bao mà không đi xuyên qua lớp giấy lọc, khiến phòng sạch bị mất chứng chỉ cấp độ sạch tức thì:
4.1. Hệ thống gioăng đệm và Gel Seal tại khung màng HEPA vận hành như thế nào?
Khung đỡ màng lọc không khí HEPA phải trang bị gioăng đệm Neoprene đúc liền khối hoặc rãnh làm kín chất lỏng Gel Seal để ép chặt vào khung thép AHU, triệt tiêu hoàn toàn khe hở vi mô. Khi siết lực ép cơ học ở 4 góc màng lọc, gioăng đàn hồi sẽ lấp kín mọi gờ cong vênh của khung kim loại, ngăn chặn dòng khí chưa lọc tràn vào đường gió cấp. Quý khách có thể tham khảo dòng màng lọc khung nhôm chuẩn ngạch tại
4.2. Kỹ thuật cố định ngàm kẹp của Bag Filter cần lưu ý gì?
Ngàm kẹp của Bag Filter phải được chốt chặt để giữ thẳng miệng khung nhôm, cản trở các túi vải mềm bị chèn ép, vặn xoắn gây bít miệng gió hoặc rách toạc đường may. Kỹ thuật viên cần rà soát kỹ các thanh nẹp ngang và dọc để bảo đảm các túi lọc phồng đều theo phương nằm ngang khi quạt AHU thổi khí.

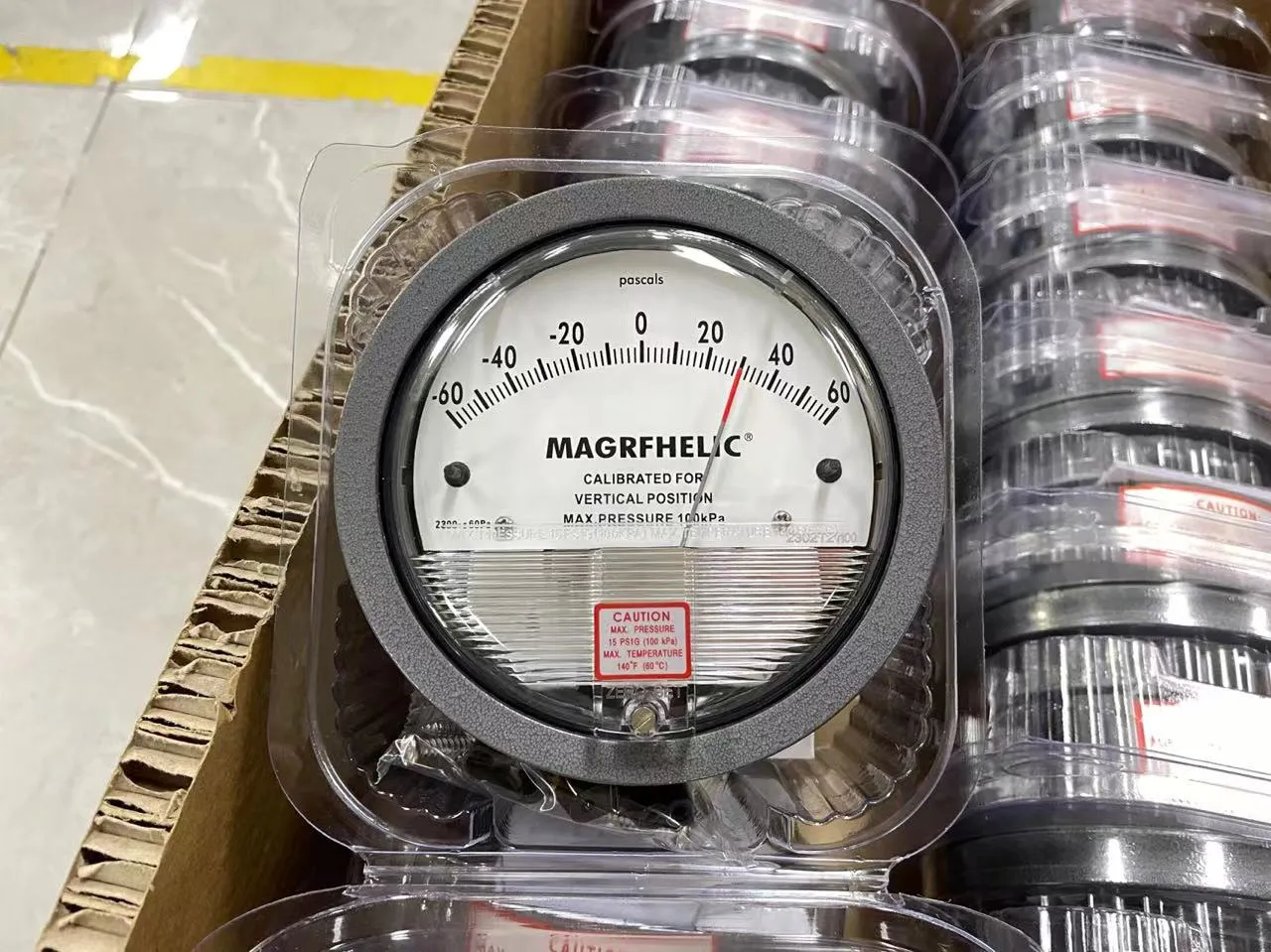

5. Phương pháp theo dõi và sử dụng đồng hồ đo chênh áp cho từng tầng lọc?
Phương pháp chuẩn xác nhất là lắp đặt các đồng hồ đo chênh áp vi sai (Magnehelic / Differential Pressure Gauge) riêng biệt cho từng tầng lọc (Thô, Túi, HEPA) và tiến hành thay thế vật tư khi độ chênh áp tăng gấp đôi so với giá trị ban đầu.
Đồng hồ đo áp suất chênh lệch là thiết bị cảnh báo thời gian thực giúp người quản lý hạ tầng nắm bắt tình trạng bám bụi của màng lọc:
5.1. Vì sao bắt buộc phải lắp đồng hồ chênh áp độc lập cho từng cấp lọc?
Lắp đặt đồng hồ riêng biệt giúp kỹ thuật viên xác định chính xác tầng lọc nào đang bị tắc nghẹt để thay thế cục bộ, tránh tình trạng thay nhầm hoặc lãng phí vật tư. Nếu chỉ đo chênh áp tổng thể của toàn bộ AHU, người vận hành sẽ không thể biết được sự gia tăng áp suất là do lọc thô, lọc túi hay màng HEPA gây ra.
5.2. Mốc giá trị chênh áp nào báo hiệu cần thay thế màng lọc để tránh quá tải quạt AHU?
Khi áp suất chênh lệch qua tầng lọc túi Bag Filter hoặc màng lọc HEPA vượt quá khuyến cáo của nhà sản xuất (thường gấp đôi giá trị ban đầu, ví dụ màng HEPA từ 120 Pa tăng lên trên 250 - 350 Pa), cần lên kế hoạch thay thế ngay. Việc để trở lực hệ thống tăng quá cao sẽ khiến động cơ quạt AHU bị quá tải nhiệt, giảm lưu lượng gió cấp và làm suy giảm cấp độ sạch của phòng. Quý khách có thể xem thêm dòng lọc nếp mỏng chênh áp thấp tại
6. Bảng tổng hợp đối chiếu thông số kỹ thuật 3 cấp lọc khí trong hệ thống AHU/HVAC
Bảng so sánh tổng hợp cung cấp các chỉ số kỹ thuật tiêu chuẩn theo EN 779 và EN 1822 giúp kỹ sư cơ điện M&E dễ dàng kiểm soát hệ thống:
| Tiêu chí kỹ thuật | Tầng 1: Lọc Thô (Pre-filter) | Tầng 2: Lọc Thứ Cấp (Bag Filter) | Tầng 3: Màng Lọc HEPA (Final Filter) |
|---|---|---|---|
| Phân cấp tiêu chuẩn | Cấp độ G3, G4 (EN 779) | Cấp độ F7, F8, F9 (EN 779) / M6 - F9 | Cấp độ H13, H14 (EN 1822) |
| Hiệu suất lọc giữ bụi | 80% đến 90% (Hạt thô lớn) | 80% đến 95% (Hạt bụi mịn 1 - 5 micrometer) | 99,95% đến 99,995% (Hạt siêu vi 0,3 micrometer) |
| Vật liệu chế tạo lõi | Sợi tổng hợp Synthetic, lưới nhôm | Sợi tổng hợp không dệt dạng túi mềm | Sợi thủy tinh Borosilicate siêu mịn |
| Độ chênh áp ban đầu | Rất thấp, khoảng 30 Pa đến 60 Pa | Trung bình, khoảng 70 Pa đến 120 Pa | Tiêu chuẩn, khoảng 100 Pa đến 160 Pa |
| Độ chênh áp cần thay | Khi đạt 150 Pa đến 200 Pa | Khi đạt 250 Pa đến 350 Pa | Khi đạt 350 Pa đến 500 Pa |
| Tuổi thọ trung bình | Khoảng 1 đến 3 tháng (vệ sinh định kỳ) | Khoảng 6 đến 12 tháng | Khoảng 2 đến 5 năm (khi có lọc túi bảo vệ) |
| Vị trí bố trí trong AHU | Cửa hút không khí tươi hoặc gió hồi | Sau dàn lạnh Coil, trước buồng quạt cấp | Cửa xả hộp cấp khí hoặc miệng trần phòng sạch |
7. Vì sao mua màng lọc HEPA và thiết bị AHU tại FDI Care giúp tiết kiệm chi phí từ 5% đến 15%?
FDI Care khẳng định vị thế dẫn đầu thị trường nhờ: Nguồn hàng tự chủ trực tiếp từ công ty mẹ tại Hồ Nam (Trung Quốc), Hệ thống 2 tổng kho 10.000m² tại Bắc Giang sẵn hàng giao hỏa tốc, và Mức giá cạnh tranh tối ưu rẻ hơn từ 5% đến 15% nhờ chiến lược SEO không tốn chi phí quảng cáo.
Giữa một thị trường có nhiều đơn vị thương mại trung gian phân phối thiết bị lọc phòng sạch với giá thành cao và chất lượng không đồng đều, FDI Care là đối tác tin cậy hàng đầu cho các nhà thầu cơ điện M&E và chủ đầu tư:
7.1. Lợi thế từ hệ thống 2 kho hàng sẵn có diện tích 10.000m² tại Bắc Giang
FDI Care sở hữu hệ thống 2 tổng kho quy mô lớn tại tỉnh Bắc Giang với tổng diện tích lên tới 10.000m². Khả năng lưu trữ hàng nghìn
7.2. Năng lực tự chủ sản xuất trực tiếp từ công ty mẹ tại Hồ Nam (Trung Quốc)
Tất cả các dòng thiết bị cơ điện phòng sạch và màng lọc do FDI Care cung cấp đều thuộc quyền sở hữu sản xuất trực tiếp từ Công ty Mẹ tại Hồ Nam (Trung Quốc). Với dây chuyền cơ khí tự động hóa hiện đại, sản phẩm đạt độ hoàn thiện sắc nét, khung nhôm đanh chắc, nếp gấp giấy thủy tinh đều tăm tắp, gioăng cao su đúc liền không tì vết và đáp ứng đầy đủ các tiêu chuẩn kiểm định quốc tế khắt khe.
7.3. Mức giá cạnh tranh tối ưu rẻ hơn từ 5% đến 15% nhờ chiến lược SEO phẳng
Nhờ lợi thế tự chủ sản xuất từ nhà máy công ty mẹ và áp dụng chiến lược SEO phẳng để đưa website lên top Google tự nhiên thay vì tiêu tốn chi phí chạy quảng cáo đắt đỏ, FDI Care cắt giảm hoàn toàn các chi phí trung gian. Điều này giúp mang lại bảng báo giá màng lọc và thiết bị phòng sạch cực kỳ hấp dẫn, rẻ hơn từ 5% đến 15% so với tất cả các đơn vị thương mại khác trên thị trường.
8. Các giám đốc cơ điện M&E và kỹ sư phòng sạch đánh giá thực tế như thế nào về sản phẩm của FDI Care?
Cộng đồng kỹ sư cơ điện M&E và nhà thầu phòng sạch tại các tập đoàn đa quốc gia dành nhiều đánh giá 5 sao cho sản phẩm màng lọc và thiết bị AHU của FDI Care:
Kỹ sư Hoàng Văn Nam - Trưởng Ban Cơ Điện M&E Nhà Máy Bán Dẫn (KCN Yên Bình, Thái Nguyên):
"Hệ thống AHU phòng sạch của chúng tôi được FDI Care tư vấn kết nối đồng bộ từ lọc thô G4, lọc túi F8 đến màng lọc không khí HEPA H14. Thiết bị hoạt động cực kỳ ổn định, đo áp suất chênh lệch chuẩn xác và đo quét rò rỉ hạt đạt chứng nhận 100%. Kho Bắc Giang giao hàng hỏa tốc trong ngày, giá tốt hơn các bên thương mại 12%, hóa đơn VAT và CO/CQ chính hãng đầy đủ!" ⭐⭐⭐⭐⭐
Bà Đỗ Thị Mai Chi - Trưởng Phòng Quản Lý Cơ Sở Hạ Tầng Nhà Máy Dược Phẩm (KCN Quế Võ, Bắc Ninh):
"Chúng tôi rất hài lòng khi chọn mua màng lọc HEPA và lọc túi Bag Filter từ FDI Care. Nẹp khung rất chắc chắn, gioăng đệm làm kín khít hoàn hảo không bị hiện tượng rò rỉ khí Bypass. Đội ngũ kỹ sư hỗ trợ kỹ thuật hướng dẫn đo kiểm chênh áp tận nơi rất chu đáo!" ⭐⭐⭐⭐⭐
9. Những câu hỏi thường gặp (FAQ) khi lắp đặt màng lọc không khí HEPA và Bag Filter trong AHU?
9.1. Màng lọc HEPA trong hệ thống AHU có rửa bằng nước hoặc xịt khí nén để tái sử dụng được không?
Tuyệt đối không giặt nước hay xịt khí nén vào màng lọc HEPA, vì sợi thủy tinh Borosilicate sẽ bị xô lệch và rách vỡ cấu trúc vi mô, làm mất hoàn toàn khả năng giữ vi bụi.
9.2. Lọc túi Bag Filter có thể giặt sạch bằng nước để dùng lại nhiều lần không?
Không nên giặt túi lọc Bag Filter, vì cấu trúc sợi tổng hợp tĩnh điện bên trong túi sẽ bị xơ hóa và mất khả năng hút bám bụi mịn sau khi tiếp xúc với chất tẩy rửa.
9.3. Khi nào cần thay thế màng lọc thô G4 trong hệ thống AHU?
Định kỳ vệ sinh hoặc thay thế sau 1 đến 3 tháng, hoặc khi đồng hồ đo chênh áp qua tầng lọc thô vượt quá mức 150 Pa đến 200 Pa.
9.4. Có nên lắp đặt màng lọc HEPA trực tiếp ngay sau dàn lạnh Coil mà không qua lọc túi không?
Tuyệt đối không nên lắp trực tiếp, vì hơi ẩm ngưng tụ từ dàn Coil và mật độ bụi mịn cao sẽ làm màng HEPA bị ẩm mốc, tăng nhanh trở lực gió và nhanh chóng hư hỏng.
9.5. Kho hàng FDI Care tại Bắc Giang có sẵn các kích thước màng lọc HEPA và Bag Filter tiêu chuẩn không?
Sẵn kho hàng ngàn tấm lọc tiêu chuẩn kích thước 610x610mm, 1220x610mm với đầy đủ dải độ dày và quy cách túi lọc giao hàng hỏa tốc trong ngày.
9.6. Màng lọc HEPA của FDI Care có chứng chỉ xuất xưởng và kết quả Scan Test quét rò rỉ không?
Mỗi tấm lọc xuất kho đều có mã vạch, chứng chỉ CO/CQ và Test Report riêng biệt, xác nhận thông số hiệu suất lọc và độ chênh áp thực tế trước khi xuất xưởng.
9.7. Mua màng lọc HEPA và lọc túi số lượng lớn cho dự án có được chiết khấu thêm không?
Mức chiết khấu trực tiếp vô cùng ưu đãi từ 5% đến 15% so với đơn giá thị trường cho các chủ đầu tư, nhà thầu thi công phòng sạch và đại lý cơ điện M&E.
9.8. FDI Care có cung cấp khung đỡ màng lọc HEPA bằng chất liệu Inox 304 không?
Cung cấp đầy đủ các loại khung vỏ từ hợp kim nhôm định hình mạ Anodized, tôn mạ kẽm cho đến thép không gỉ Inox 304 theo yêu cầu riêng của từng dự án.
9.9. Làm sao để phát hiện hiện tượng rò rỉ khí Bypass tại khung màng lọc trong AHU?
Sử dụng máy đếm hạt bụi quang học kết hợp phương pháp xịt khói PAO/DOP quét rà xung quanh viền khung, nếu phát hiện nồng độ hạt tăng đột biến thì vị trí đó đã bị hở gioăng đệm.
9.10. FDI Care có hỗ trợ khảo sát và tư vấn kỹ thuật bố trí các tầng lọc AHU miễn phí không?
FDI Care hỗ trợ khảo sát công trình và tư vấn giải pháp bố trí lọc miễn phí 100% cho các nhà xưởng, khu chế xuất và phòng thí nghiệm trên toàn quốc.
