Máy đo nồng độ bụi hay máy đếm hạt bụi (PARTICLE ER) là thiết bị đo lường chính xác sử dụng công nghệ tán xạ ánh sáng laser để phát hiện, đếm số lượng và phân loại kích thước các hạt tiểu phân lơ lửng trong không khí. Chức năng cốt lõi của thiết bị là kiểm soát cấp độ sạch theo các tiêu chuẩn quốc tế như ISO 14644 hay GMP, ứng dụng thiết yếu trong các nhà máy sản xuất dược phẩm, điện tử bán dẫn và phòng mổ bệnh viện.
Nguyên lý hoạt động dựa trên việc hút mẫu khí đi qua buồng cảm biến, nơi các hạt bụi cắt ngang chùm tia laser và tạo ra tín hiệu tán xạ tương ứng với kích thước hạt, từ đó giúp kỹ sư đánh giá chất lượng không khí (IAQ) và hiệu suất của hệ thống lọc HEPA. Để sử dụng máy hiệu quả, người vận hành cần tuân thủ quy trình từ việc Zero count (hiệu chuẩn điểm 0) đến việc thiết lập thời gian lấy mẫu và vị trí đo theo quy định.
Bài viết được tư vấn bởi FDI Care – Đơn vị sở hữu nhà máy 6.000m² và hệ thống kho bãi 10.000m², chuyên cung cấp thiết bị phòng sạch đạt chuẩn xuất khẩu với mức giá rẻ hơn thị trường từ 10-20% nhờ lợi thế chuỗi cung ứng trực tiếp từ công ty mẹ tại Trung Quốc.

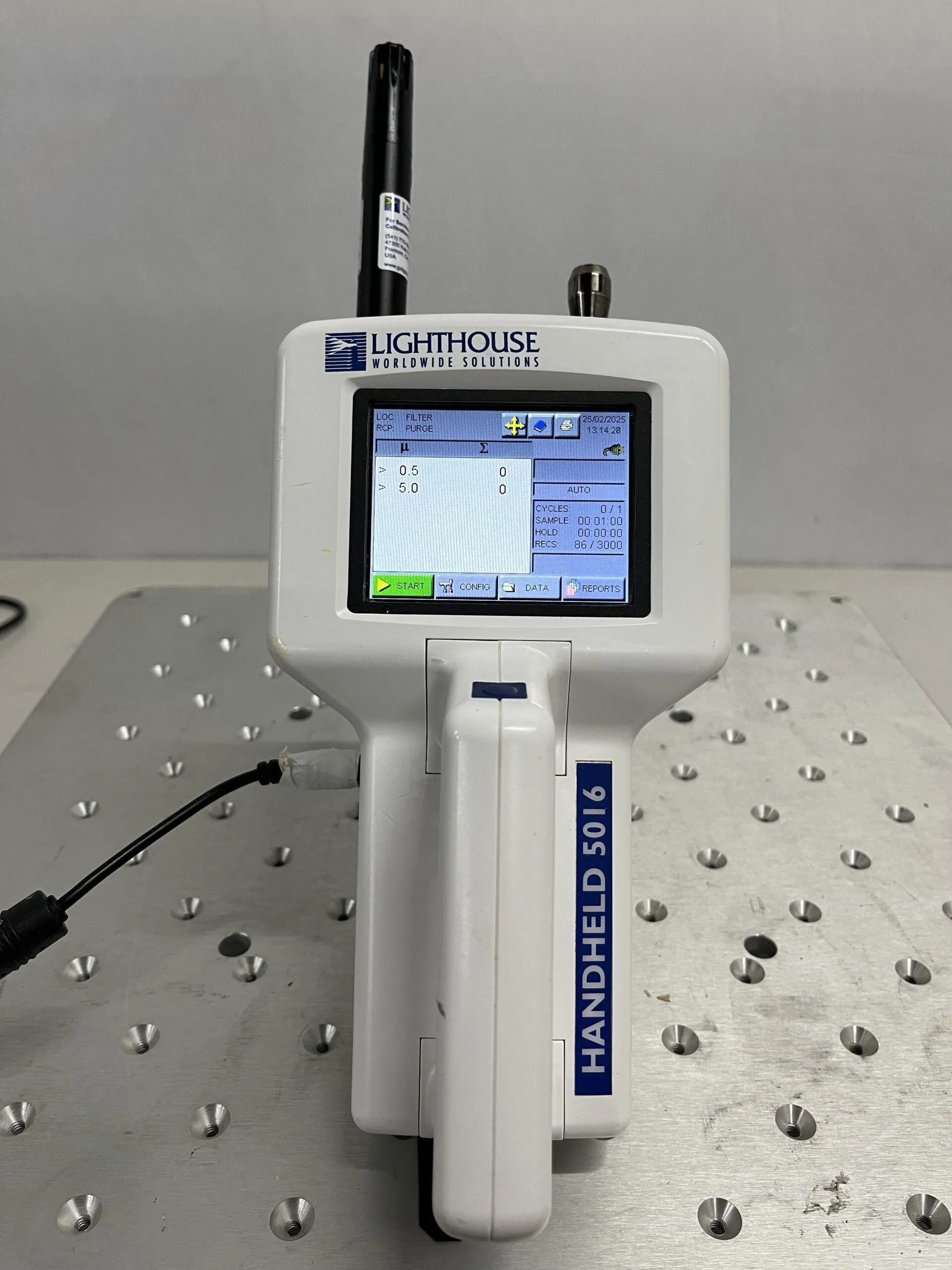

1. Máy đo nồng độ bụi là gì và tại sao nó lại quan trọng?
Máy đo nồng độ bụi, máy đếm hạt bụi (Particle Counter) hay còn gọi là máy đếm tiểu phân trong không khí, là thiết bị chuyên dụng dùng để đo nồng độ và kích thước của các hạt bụi siêu nhỏ (từ 0.3µm đến 10µm hoặc lớn hơn) mà mắt thường không thể nhìn thấy được.
Khác với các loại cảm biến bụi PM2.5 thông thường dùng cho dân dụng, máy đo hạt bụi phòng sạch là thiết bị công nghiệp có độ nhạy cực cao. Nó không chỉ báo cho bạn biết không khí "bẩn" hay "sạch" chung chung, mà nó đếm chính xác có bao nhiêu hạt bụi kích thước 0.5µm trong một feet khối ($ft^3$ ) hoặc một mét khối ($m^3$ ) không khí.
Tại sao thiết bị này lại quan trọng? Trong môi trường
Để kiểm soát toàn diện môi trường phòng sạch, ngoài máy đếm hạt, bạn cần trang bị đồng bộ các thiết bị đo lường khác. Tham khảo danh mục tại:
2. Nguyên lý hoạt động của máy đếm tiểu phân trong không khí diễn ra như thế nào?
Nguyên lý hoạt động của hầu hết các dòng máy đếm hạt bụi hiện đại (như Lighthouse) dựa trên phương pháp Tán xạ ánh sáng Laser (Light Scattering).
Quy trình hoạt động diễn ra theo các bước kỹ thuật sau:
Hút mẫu khí: Một bơm chân không bên trong máy sẽ hút không khí từ môi trường vào buồng cảm biến (Sensor chamber) với tốc độ dòng khí ổn định (ví dụ: 0.1 CFM hoặc 2.83 LPM).
Chiếu xạ Laser: Dòng khí chứa hạt bụi sẽ đi qua một chùm tia Laser cường độ cao (Laser Diode).
Tán xạ ánh sáng: Khi hạt bụi cắt ngang tia Laser, nó sẽ làm ánh sáng bị tán xạ (bị lệch hướng) đi nhiều phía.
Thu nhận tín hiệu: Một gương hội tụ (Elliptical Mirror) và cảm biến quang (Photo-detector) sẽ thu nhận ánh sáng tán xạ này.
Xử lý dữ liệu: Độ lớn của tín hiệu xung ánh sáng thu được sẽ tỷ lệ thuận với kích thước hạt bụi. Số lượng xung đếm được tương ứng với số lượng hạt.
Nhờ nguyên lý này, máy đo hạt bụi trong không khí có thể phân tách rõ ràng đâu là hạt 0.3µm, đâu là hạt 5.0µm với độ chính xác rất cao.

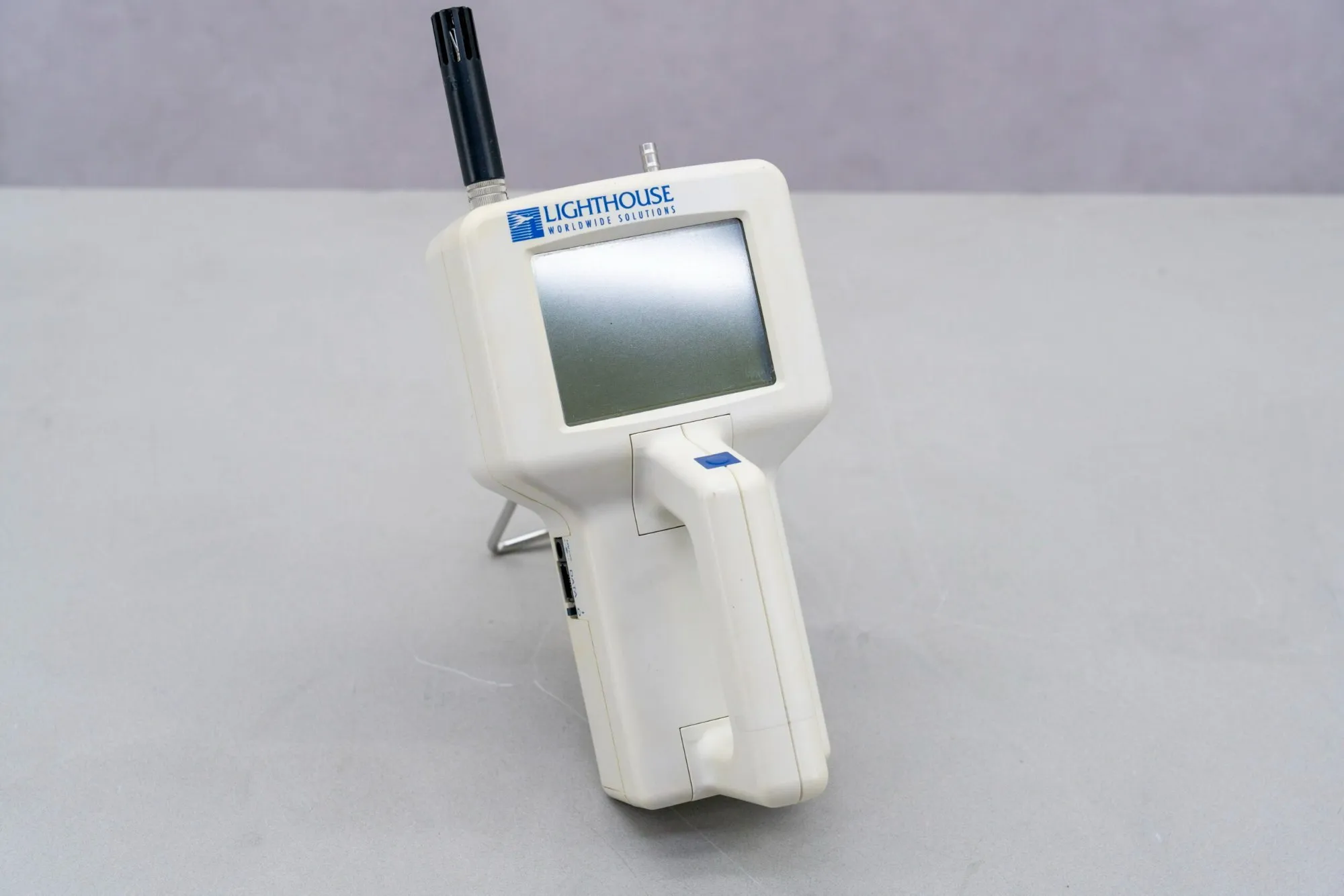

3. Các thông số kỹ thuật quan trọng của Máy đo nồng độ bụi Lighthouse Handheld 3016 là gì?
Máy đếm hạt bụi cầm tay Lighthouse Handheld 3016 (Mỹ) là dòng máy tiêu chuẩn trong đo kiểm phòng sạch với khả năng đo 6 kênh kích thước hạt đồng thời, độ nhạy cao tại 0.3µm và tuân thủ tiêu chuẩn ISO 21501-4.
Dưới đây là phân tích chi tiết các thông số kỹ thuật mà kỹ sư cần quan tâm:
Dải đo (Size Range): $0.3 - 10 \mu m$ . Đây là dải kích thước quan trọng nhất trong tiêu chuẩn phòng sạch, bao gồm cả bụi mịn và vi khuẩn bám trên bụi.
6 kênh đo tiêu chuẩn: 0.3µm, 0.5µm, 1.0µm, 3.0µm, 5.0µm, 10.0µm. Việc hiển thị đồng thời 6 kênh giúp đánh giá toàn diện sự phân bố kích thước hạt.
Tốc độ dòng khí (Flow Rate): 0.1 CFM (2.83 LPM). Đây là lưu lượng chuẩn quốc tế cho các dòng máy cầm tay.
Nguồn sáng: Laser Diode tuổi thọ dài (Long life), đảm bảo độ ổn định qua nhiều năm sử dụng.
Hiệu suất đếm (Counting Efficiency): 50% tại hạt 0.3µm và 100% với hạt > 0.45µm. (Theo chuẩn JIS B 9921 và ISO 21501-4).
Zero Count (Đếm mẫu trắng): < 1 hạt / 5 phút. Chỉ số này chứng minh khả năng chống nhiễu tuyệt vời của máy.
Giới hạn mật độ hạt: Lên tới 8,000,000 hạt/ft³ với sai số chỉ 10%.
Bên cạnh việc kiểm soát hạt bụi, việc kiểm soát tĩnh điện cũng quan trọng không kém để tránh hạt bụi bị hút vào sản phẩm. Xem thêm về thiết bị này:

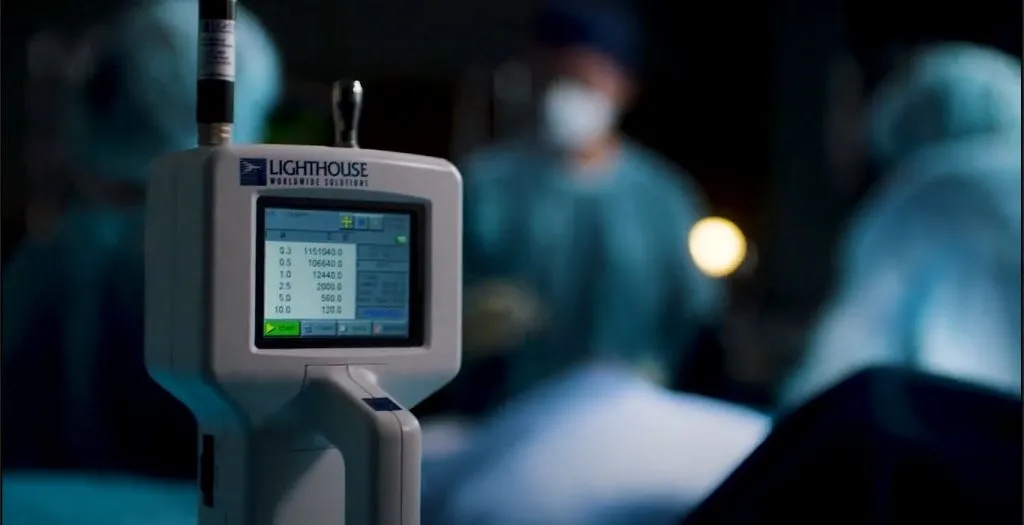

4. Phân loại các dòng máy đo bụi trên thị trường hiện nay
Máy đo bụi trên thị trường hiện nay chủ yếu được chia thành 3 loại chính dựa trên thiết kế và ứng dụng: Máy cầm tay (Handheld), Máy để bàn (Portable) và Hệ thống giám sát từ xa (Remote).

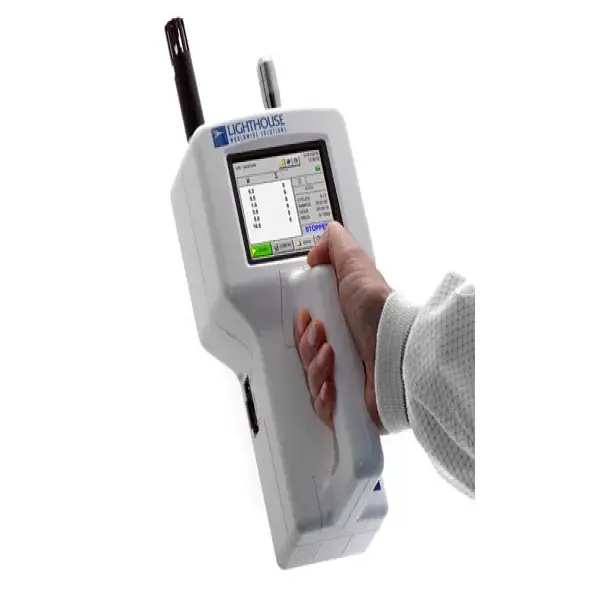

Máy đếm hạt bụi cầm tay (Handheld):
Đại diện: Lighthouse 3016.
Đặc điểm: Nhỏ gọn, dùng pin, dễ dàng di chuyển để đo đạc tại nhiều vị trí khác nhau (Spot checking).
Ứng dụng: Dùng cho việc kiểm tra định kỳ, xử lý sự cố rò rỉ màng lọc.

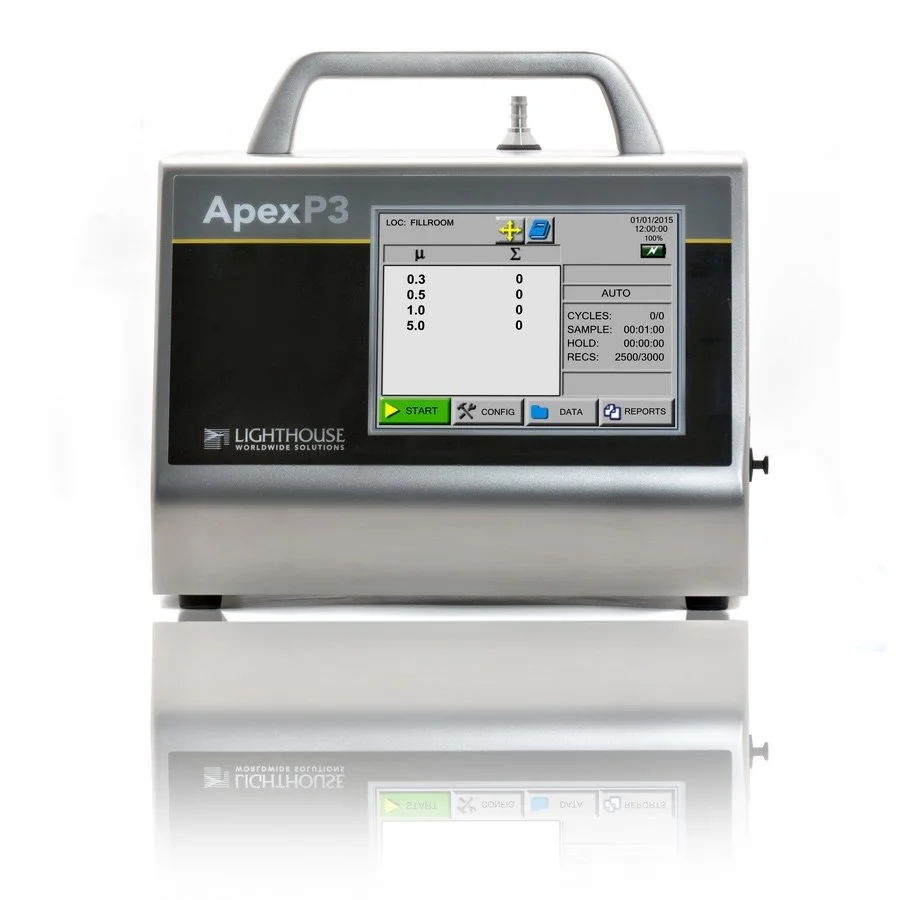

Máy đếm hạt bụi để bàn (Portable):
Đặc điểm: Kích thước lớn hơn, lưu lượng hút lớn hơn (thường là 1 CFM ~ 28.3 LPM hoặc lớn hơn).
Ứng dụng: Dùng cho việc thẩm định (Validate) phòng sạch ban đầu vì tốc độ lấy mẫu nhanh hơn.
Đầu dò giám sát liên tục (Remote Sensor):
Đặc điểm: Không có màn hình, kết nối về hệ thống giám sát trung tâm (FMS) qua dây tín hiệu.
Ứng dụng: Gắn cố định tại các vị trí quan trọng trong dây chuyền sản xuất để giám sát 24/7.

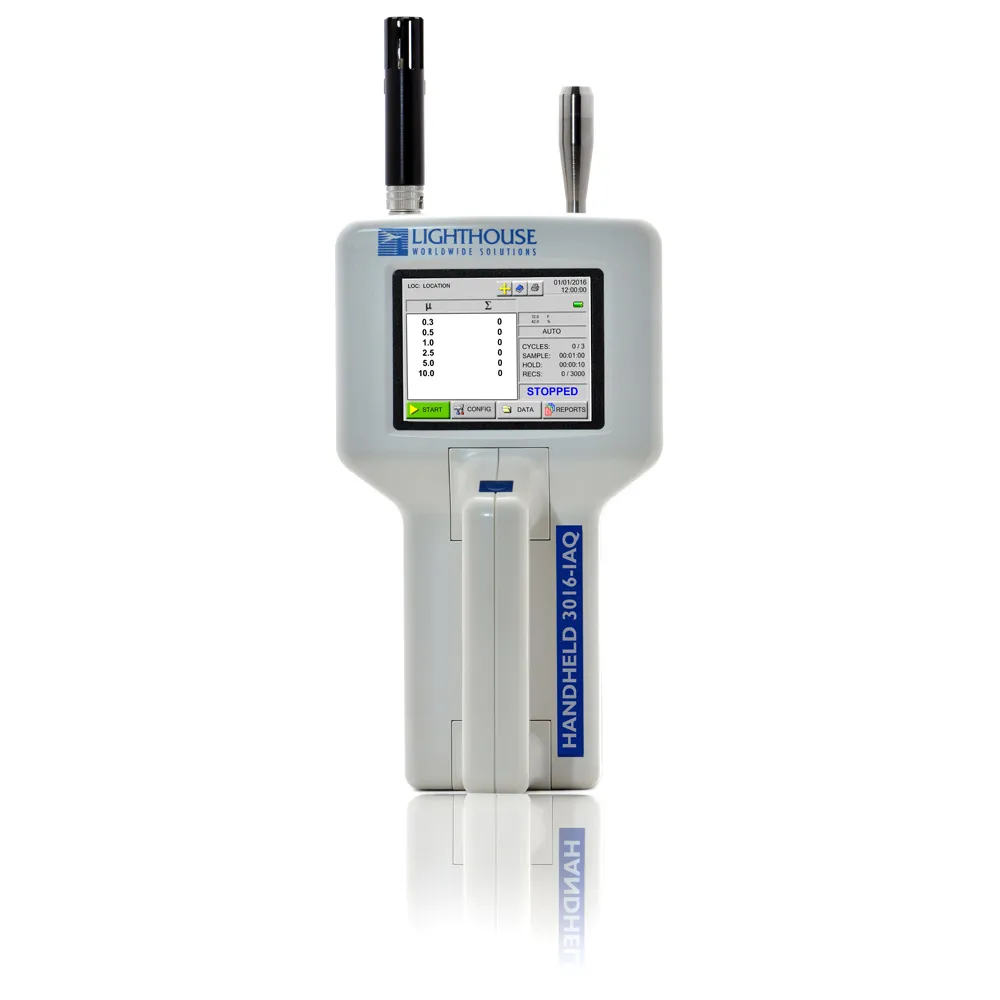

5. Tại sao máy đếm hạt bụi phòng sạch lại quan trọng trong tiêu chuẩn ISO 14644?
Máy đếm hạt bụi là công cụ duy nhất được công nhận để xác định cấp độ sạch (Class) của một phòng sạch theo tiêu chuẩn ISO 14644-1 bằng cách đếm số lượng hạt trong một đơn vị thể tích không khí.
Ví dụ, để một phòng sạch đạt chuẩn ISO Class 5 (tương đương Class 100 cũ), kết quả đo từ máy đo nồng độ bụi không được vượt quá 3,520 hạt kích thước 0.5µm trong $1 m^3$ không khí.
Nếu không có thiết bị này, bạn không thể:
Chứng minh nhà máy Dược phẩm đạt chuẩn GMP-WHO/EU-GMP.
Chứng minh nhà máy Điện tử đạt chuẩn sản xuất cho Apple, Samsung.
Phát hiện sớm việc màng lọc HEPA bị thủng hay lắp đặt bị hở (Leak test).
Để đảm bảo kết quả đo đạt chuẩn, hệ thống lọc khí đầu cuối phải hoạt động hoàn hảo. Kiểm tra ngay các hộp lọc khí tại:
6. Hướng dẫn sử dụng máy đo nồng độ bụi cầm tay đúng quy trình?
Quy trình sử dụng máy đếm hạt bụi cầm tay chuẩn bao gồm 5 bước: Kiểm tra pin & đầu lấy mẫu -> Khởi động & Purge -> Cài đặt thông số -> Thực hiện đo -> Xuất dữ liệu.
Để đảm bảo kết quả chính xác, kỹ thuật viên cần tuân thủ:
Bước 1: Chuẩn bị
Kiểm tra dung lượng pin.
Tháo nắp bảo vệ đầu lấy mẫu (Inlet cap).
Lắp bộ lọc Zero (Zero Filter) để kiểm tra độ sạch buồng đo trước khi dùng (Zero Count Test). Nếu máy báo về 0 hạt, nghĩa là máy sạch.
Bước 2: Cài đặt (Setup)
Chọn thời gian lấy mẫu (Sample Time): Thường là 1 phút (để đạt thể tích 0.1 $ft^3$ với máy 0.1 CFM) hoặc lâu hơn tùy yêu cầu.
Chọn kênh hạt cần hiển thị (ví dụ: 0.3, 0.5, 5.0µm).
Bước 3: Thực hiện đo
Cầm máy chắc chắn, hướng đầu lấy mẫu (Isokinetic Probe) ngược chiều dòng khí (đối diện với hướng gió thổi từ FFU hoặc cửa gió).
Giữ máy ở độ cao làm việc (Working height), thường cách sàn 0.8m - 1.2m.
Nhấn nút START. Tuyệt đối không di chuyển máy rung lắc mạnh hoặc nói chuyện, thở vào đầu lấy mẫu trong quá trình máy đang chạy.
Bước 4: Đọc kết quả
Máy sẽ hiển thị số lượng hạt đếm được (Counts) hoặc nồng độ hạt (Concentration - hạt/m^3 hoặc hạt/ft^3 ).
Trong quá trình di chuyển thiết bị đo giữa các phòng có cấp độ sạch khác nhau, hãy sử dụng Pass Box để tránh mang bụi bẩn theo thiết bị:
7. Các vị trí cần đo bụi trong phòng sạch là ở đâu?
Các vị trí đo bụi trọng yếu bao gồm: Ngay dưới mặt lọc HEPA, tại vị trí làm việc (bàn thao tác), các góc phòng có dòng khí quẩn và khu vực cửa ra vào.
Việc xác định vị trí đo phải tuân theo công thức của ISO 14644-1:
Trong đó NL là số điểm đo tối thiểu, √A là diện tích phòng (m^2).
Đặc biệt, khu vực Air Shower (Buồng thổi khí) là nơi có nồng độ bụi biến động lớn nhất do quá trình thổi bụi từ người. Việc đo kiểm tại đây giúp đánh giá hiệu quả của hệ thống thổi khí. Xem thêm về Air Shower:
8. Tại sao nên chọn mua thiết bị phòng sạch tại FDI Care?
FDI Care sở hữu lợi thế cạnh tranh vượt trội nhờ hệ sinh thái khép kín từ sản xuất đến phân phối, với nhà máy 6.000m² tại Hưng Yên và kết nối trực tiếp với công nghệ sản xuất hiện đại từ Trung Quốc.
Khi lựa chọn mua máy đo bụi và thiết bị phòng sạch tại FDI Care, khách hàng nhận được những giá trị mà các đơn vị thương mại đơn thuần không thể có:
Năng lực sản xuất & Kho vận khổng lồ:
Chúng tôi không chỉ là nhà phân phối, FDI Care có Co-founder là người Trung Quốc, sở hữu nhà máy sản xuất Panel tại Hưng Yên (6,000m²) và 2 kho hàng vệ tinh tại Bắc Giang (tổng 10,000m²). Điều này đảm bảo nguồn hàng máy đếm hạt bụi phòng sạch, FFU, Passbox luôn sẵn sàng giao ngay.
Giá thành tốt hơn 10-20% so với thị trường:
Nhờ nhập khẩu trực tiếp và sản xuất số lượng lớn từ Công ty mẹ tại Hồ Nam (Trung Quốc) để phục vụ xuất khẩu, FDI Care tối ưu hóa được chi phí đầu vào. Chúng tôi cam kết giá bán tới tay khách hàng luôn rẻ hơn từ 10% đến 20% so với các đơn vị khác.
Chất lượng chuẩn xuất khẩu - Nói KHÔNG với sai lệch thông số:
Đối với các thiết bị như AHU, FFU, Pass Box... chúng tôi nhập khẩu trực tiếp từ nhà máy mẹ với dây chuyền công nghệ cao, độ hoàn thiện tinh xảo. Đối với Panel, chúng tôi cam kết sản xuất đúng độ dày, đúng tỷ trọng (ví dụ tôn 5mm là chuẩn 5mm, không làm hàng 4.7mm).
Tốc độ đáp ứng thần tốc:
Với năng lực sản xuất 10,000m² panel/ngày và kho thiết bị luôn đầy ắp, FDI Care tự tin đáp ứng tiến độ "gấp" cho các dự án nhà máy điện tử, dược phẩm quy mô lớn.
9. Đánh giá từ khách hàng
Kỹ sư Nguyễn Thanh Tùng - Nhà máy Dược phẩm (Hưng Yên):
"Tôi đã dùng qua nhiều dòng máy đo bụi cầm tay, nhưng dòng Lighthouse 3016 mà FDI Care cung cấp thực sự ổn định. Kết quả đo rất sát với máy chuẩn của đơn vị kiểm định độc lập. Hơn nữa, giá bên FDI Care tốt hơn hẳn mấy bên thương mại khác mà giấy tờ CO/CQ lại rất đầy đủ, nhanh gọn."
⭐⭐⭐⭐⭐
Chị Phạm Thị Lan - Trưởng phòng Mua hàng (Công ty linh kiện điện tử tại Bắc Giang):
"Ấn tượng nhất với FDI Care là kho hàng của họ. Cần máy đo bụi hay FFU là có ngay, không phải chờ nhập khẩu 4-6 tuần như chỗ khác. Đội ngũ kỹ thuật hỗ trợ hướng dẫn sử dụng máy rất tận tình, có cả video tiếng Việt."
⭐⭐⭐⭐⭐
10. Câu hỏi thường gặp về máy đếm hạt bụi
1. Máy đếm hạt bụi Lighthouse 3016 có đo được bụi PM2.5 không?
Trả lời: Có, nhưng chi tiết hơn nhiều. Kênh 2.5µm hoặc 3.0µm trên máy chính là tương ứng với bụi PM2.5. Tuy nhiên, máy này hiển thị số lượng hạt (counts), trong khi các máy đo PM2.5 dân dụng hiển thị khối lượng ($mg/m^3$ ).
2. Bao lâu cần hiệu chuẩn (Calibrate) máy một lần?
Trả lời: Theo khuyến cáo của hãng Lighthouse và tiêu chuẩn ISO 21501-4, máy cần được hiệu chuẩn định kỳ 12 tháng/lần để đảm bảo độ chính xác của cảm biến Laser.
3. Máy có đo được nhiệt độ và độ ẩm không?
Trả lời: Có. Dòng máy Lighthouse Handheld 3016 có tích hợp đầu dò (probe) đo nhiệt độ và độ ẩm đi kèm, hiển thị kết quả đồng thời trên màn hình cùng với nồng độ hạt bụi.
4. Dùng máy này để đo bụi ngoài đường được không?
Trả lời: Không khuyến khích. Mật độ bụi ngoài đường quá cao (quá bẩn) so với dải đo của máy, có thể làm tắc nghẽn bơm hút và làm bẩn gương quang học (optics), dẫn đến hỏng máy nhanh chóng. Máy chỉ chuyên dùng cho phòng sạch hoặc môi trường kiểm soát.
5. Tại sao máy của tôi báo lỗi "Laser Flow"?
Trả lời: Lỗi này thường xuất hiện khi đường ống hút khí bị tắc hoặc bơm hút gặp sự cố, khiến lưu lượng khí không đạt chuẩn 0.1 CFM. Bạn cần kiểm tra xem đầu lấy mẫu có bị bịt kín không, hoặc liên hệ FDI Care để bảo hành.
6. Sự khác biệt giữa máy đo 0.3µm và 0.5µm là gì?
Trả lời: Máy đo được hạt 0.3µm có độ nhạy cao hơn, đắt tiền hơn, thường dùng cho các phòng sạch cao cấp (Class 100 / ISO 5 trở lên). Máy đo từ 0.5µm thường dùng cho phòng sạch Dược phẩm (Class 100.000 / ISO 8).
7. FDI Care có cho thuê máy đo bụi không?
Trả lời: Có. Chúng tôi cung cấp dịch vụ cho thuê máy đo hạt bụi theo ngày hoặc theo dự án cho các đơn vị thi công cần nghiệm thu gấp.
8. Pin của máy dùng được bao lâu?
Trả lời: Máy sử dụng pin Li-Ion có thể tháo rời. Thời gian hoạt động liên tục khoảng 4-6 giờ sau khi sạc đầy.
9. Máy có kết nối máy tính để in báo cáo không?
Trả lời: Có. Máy Lighthouse 3016 có cổng kết nối USB và phần mềm đi kèm (LMS Express) cho phép tải dữ liệu về máy tính để xuất báo cáo dạng Excel hoặc PDF chuẩn ISO.
10. Máy đo bụi có phát hiện được vi khuẩn không?
Trả lời: Máy đếm hạt bụi không phân biệt được hạt bụi trơ và vi khuẩn sống. Tuy nhiên, trong phòng sạch, vi khuẩn thường bám trên các hạt bụi. Do đó, nồng độ hạt bụi thấp gián tiếp chứng tỏ nồng độ vi sinh thấp. Để đo vi sinh chính xác, cần dùng máy lấy mẫu vi sinh (Air Sampler).
