Máy đo tĩnh điện là thiết bị kỹ thuật chuyên dụng dùng để phát hiện và đo lường cường độ điện trường hoặc điện tích tồn tại trên bề mặt vật thể mà không cần tiếp xúc trực tiếp. Thiết bị này đóng vai trò then chốt trong việc đánh giá rủi ro phóng điện (ESD), giúp bảo vệ các linh kiện điện tử nhạy cảm và đảm bảo an toàn cháy nổ trong môi trường sản xuất công nghiệp.
Nguyên lý hoạt động của máy dựa trên cảm biến dao động hoặc cảm ứng điện từ để chuyển đổi điện trường tĩnh thành tín hiệu điện áp có thể đọc được. Các chức năng chính bao gồm đo điện thế tĩnh (kV), kiểm tra cân bằng ion và xác định vị trí tích tụ điện tích trên dây chuyền sản xuất.
Ứng dụng của thiết bị trải rộng trong các lĩnh vực yêu cầu độ sạch và an toàn cao như phòng sạch điện tử, sản xuất màn hình, in ấn bao bì, dệt may và công nghiệp hóa chất. Việc sử dụng máy đo giúp kỹ sư kiểm soát tuân thủ các tiêu chuẩn quốc tế như ANSI/ESD S20.20 hay IEC 61340.
FDI Care là đơn vị uy tín hàng đầu chuyên cung cấp các dòng máy đo trường tĩnh điện chính hãng như Simco FMX-004, FMX-003 với đầy đủ giấy tờ CO/CQ và dịch vụ hỗ trợ kỹ thuật chuyên sâu. Bài viết này được tư vấn bởi các chuyên gia tại FDI Care – Đơn vị sở hữu hệ thống nhà máy 6.000m² và kho bãi 10.000m² với năng lực sản xuất thiết bị phòng sạch đạt chuẩn xuất khẩu, cam kết mang đến sản phẩm chất lượng cao với mức giá tốt hơn thị trường từ 10-20% nhờ lợi thế chuỗi cung ứng trực tiếp từ công ty mẹ tại Trung Quốc.

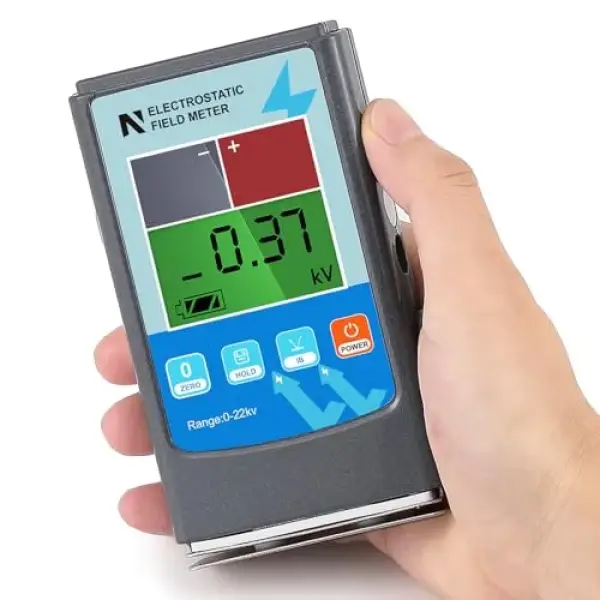

1. Máy đo tĩnh điện là gì và vai trò của nó trong công nghiệp?
Máy đo tĩnh điện (Static Field Meter) hay máy đo esd là một thiết bị đo lường cầm tay hoặc cố định, được thiết kế để đo cường độ điện trường phát ra từ một vật thể tích điện mà không cần chạm vào vật thể đó (phương pháp đo không tiếp xúc).
Trong thuật ngữ chuyên ngành, thiết bị này còn được gọi là máy đo điện tích tĩnh, máy đo điện trường ESD hay máy đo tĩnh điện. Nó cung cấp các thông số định lượng (thường đơn vị là kV hoặc V/cm) về mức độ tích tụ điện tích dương (+) hoặc âm (-) trên bề mặt vật liệu.
Tại sao thiết bị này lại quan trọng? Trong các nhà máy sản xuất linh kiện bán dẫn (Semiconductor), chỉ một sự phóng điện tĩnh (ESD) cực nhỏ (vài chục vôn) mà con người không cảm nhận được cũng đủ để phá hủy lớp oxit cổng của bóng bán dẫn, gây ra lỗi hỏng hóc tiềm ẩn. Do đó, máy đo chống tĩnh điện đóng vai trò như "đôi mắt" giúp kỹ sư nhìn thấy "kẻ thù vô hình" là tĩnh điện.
Để kiểm soát toàn diện môi trường sản xuất, bên cạnh máy đo tĩnh điện, bạn cần trang bị đồng bộ các thiết bị hỗ trợ khác. Tham khảo danh mục đầy đủ tại:
2. Nguyên lý hoạt động của máy đo tĩnh điện không tiếp xúc như thế nào?
Nguyên lý hoạt động của đa số các dòng máy đo tĩnh điện không tiếp xúc hiện đại (như Simco FMX-004) dựa trên công nghệ cảm biến trường tĩnh điện kiểu "tụ điện rung" (Vibrating Chopper Sensor) hoặc cảm ứng điện dung.
Cụ thể, cơ chế hoạt động diễn ra như sau:
Cảm ứng điện tích: Khi đưa đầu dò của máy lại gần vật thể tích điện, điện trường từ vật thể sẽ cảm ứng lên tấm cảm biến của máy một lượng điện tích trái dấu.
Điều chế tín hiệu (Chopping): Một màn chắn kim loại (chopper) dao động liên tục trước tấm cảm biến, ngắt quãng sự tiếp xúc của cảm biến với điện trường. Điều này biến đổi tín hiệu điện một chiều (DC) từ tĩnh điện thành tín hiệu xoay chiều (AC).
Xử lý và hiển thị: Mạch điện tử bên trong sẽ khuếch đại tín hiệu AC này, tính toán dựa trên khoảng cách đo chuẩn (thường là 1 inch hoặc 25mm) và hiển thị giá trị điện áp (kV) lên màn hình LCD.
Phương pháp này cho phép máy đo cường độ điện trường tĩnh hoạt động ổn định, ít bị trôi điểm "0" (Zero drift) và đo được cả cực tính (dương hoặc âm) của điện tích.

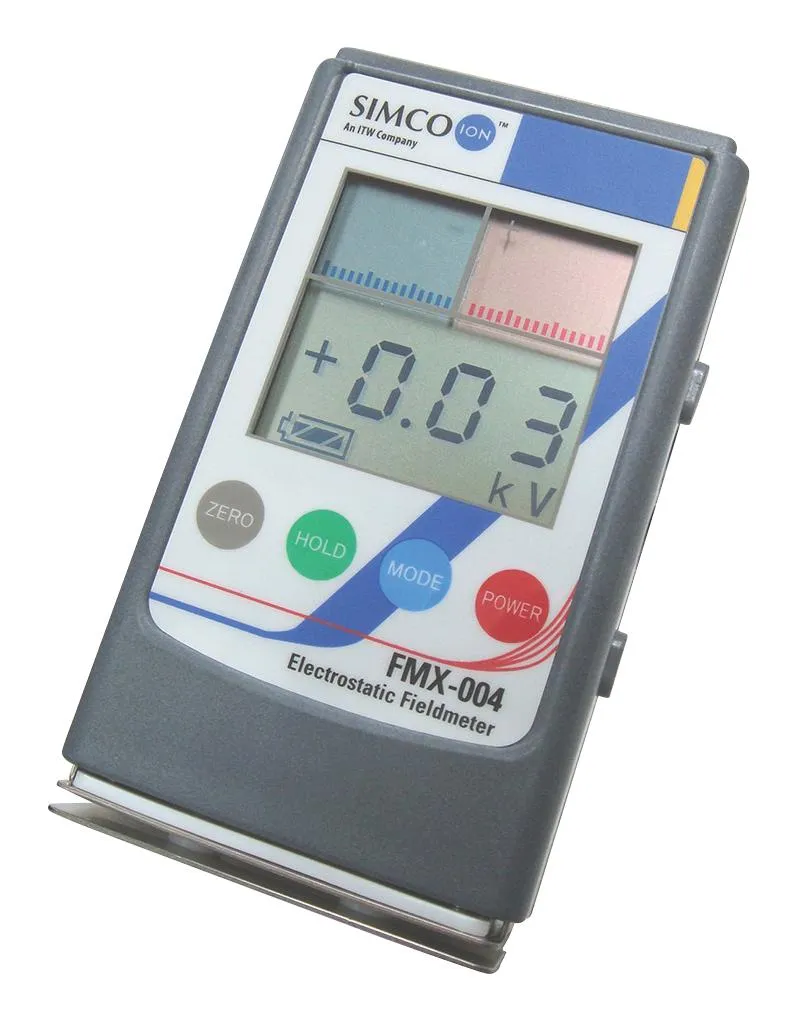

3. Máy đo tĩnh điện Simco FMX-004 có những tính năng gì nổi bật?
Máy đo tĩnh điện Simco FMX-004 là dòng máy đo trường tĩnh điện cầm tay nhỏ gọn, kế thừa và nâng cấp từ dòng FMX-003 huyền thoại, nổi bật với khả năng đo chính xác trong phạm vi ±30 kV, tích hợp đèn LED định vị khoảng cách và chức năng đo cân bằng ion.
Đây là thiết bị tiêu chuẩn được sử dụng rộng rãi nhất trong các nhà máy của Samsung, LG, Foxconn tại Việt Nam.
Thông số kỹ thuật và đặc điểm chi tiết:
Phạm vi đo: $\pm 30.000V$ ($30kV$ ).
Khoảng cách đo chuẩn: 25mm (1 inch).
Đèn LED hướng dẫn: Hai đèn LED hội tụ thành một điểm duy nhất giúp người dùng xác định chính xác khoảng cách đo 25mm mà không cần dùng thước, giảm sai số do thao tác.
Hiển thị: Màn hình LCD hiển thị đồng thời dạng số và biểu đồ thanh (bar graph), giúp quan sát trực quan xu hướng tăng/giảm điện tích.
Chế độ cân bằng Ion (Ion Balance): Khi gắn thêm tấm Plate chuyên dụng, máy có thể đo độ cân bằng của các thiết bị khử tĩnh điện (như quạt ion, thanh bar ion).
Vỏ dẫn điện: Vỏ máy làm bằng vật liệu dẫn điện kết hợp chốt nối đất, đảm bảo an toàn và độ chính xác khi đo.
Trong môi trường phòng sạch, việc kiểm soát tĩnh điện thường đi đôi với kiểm soát ô nhiễm chéo. Để chuyển đồ vật an toàn giữa các vùng sạch, bạn nên sử dụng thiết bị chuyên dụng này:

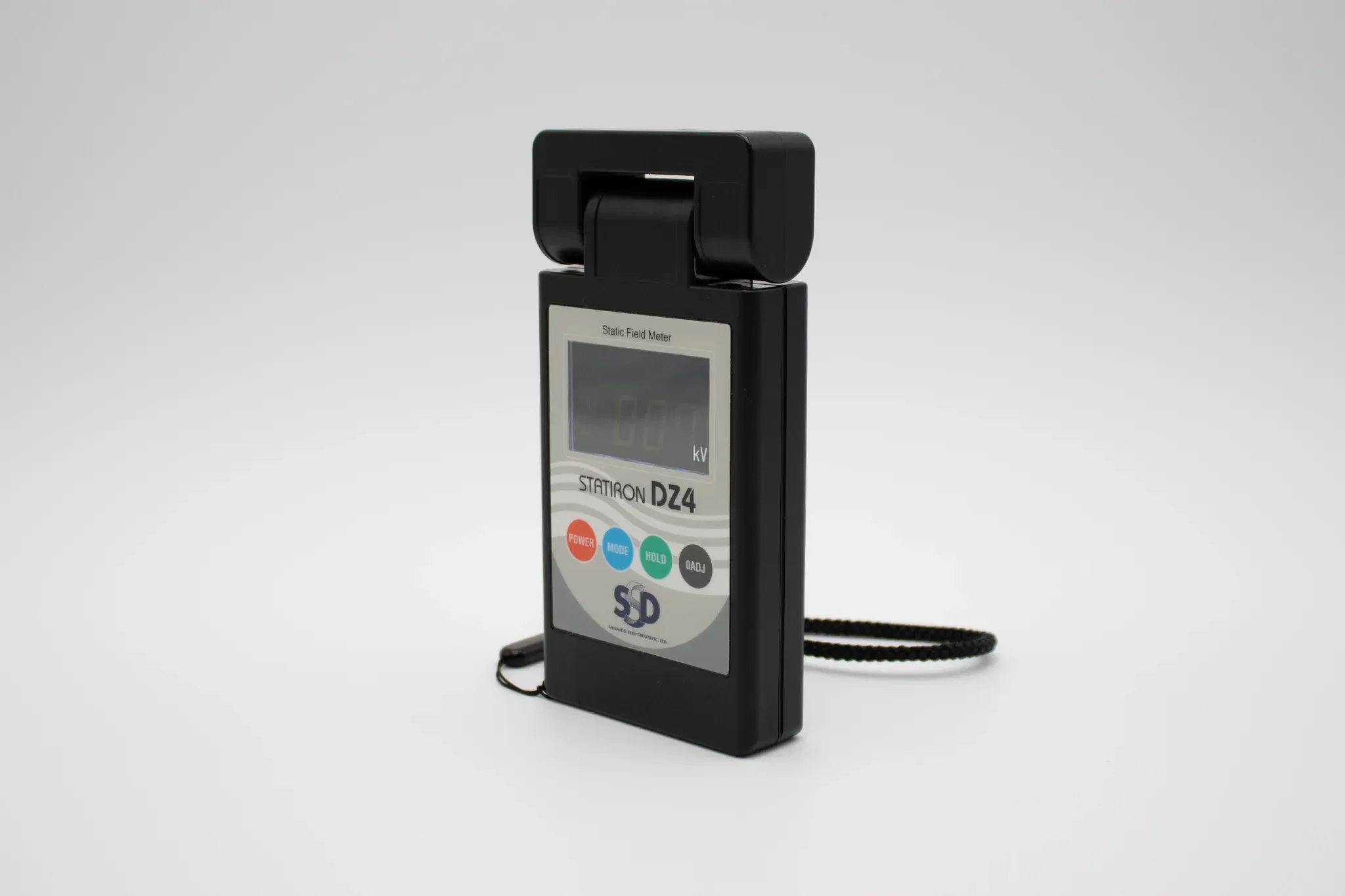

4. Ứng dụng của máy đo điện trường tĩnh cầm tay trong các lĩnh vực nào?
Máy đo điện trường tĩnh cầm tay được ứng dụng rộng rãi trong mọi quy trình sản xuất công nghiệp nơi mà tĩnh điện gây ra rủi ro về cháy nổ, bám bụi hoặc hỏng hóc sản phẩm, đặc biệt là ngành điện tử, in ấn, nhựa và dược phẩm.
Các ứng dụng cụ thể bao gồm:

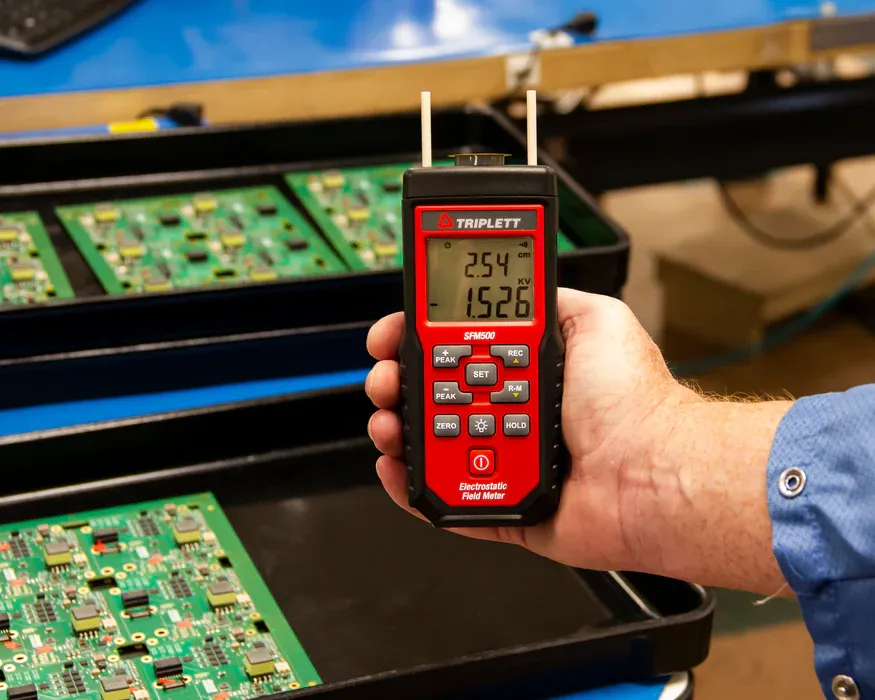

Công nghiệp Điện tử & Bán dẫn (Electronics): Đo điện áp tích tụ trên bo mạch PCB, linh kiện IC, khay đựng linh kiện để ngăn chặn phóng điện ESD.
Sản xuất Màn hình (LCD/LED/OLED): Kiểm tra tĩnh điện trên bề mặt kính, film quang học để tránh lỗi hở mạch hoặc chết điểm ảnh.
Công nghiệp Nhựa & Bao bì (Plastics): Đo tĩnh điện trên màng PE, nhựa đúc để giải quyết vấn đề màng bị dính vào nhau, kẹt máy hoặc hút bụi bẩn làm giảm chất lượng in.
Phòng sạch (Cleanroom): Giám sát hiệu quả của sàn chống tĩnh điện, quần áo bảo hộ và hệ thống lọc khí.
An toàn cháy nổ: Đo mức tĩnh điện tại các khu vực pha chế dung môi, sơn, bột dễ cháy để ngăn ngừa tia lửa điện kích nổ.
Để duy trì độ sạch cấp độ cao trong các khu vực sản xuất nhạy cảm này, bên cạnh kiểm soát ESD, hệ thống lọc khí FFU là không thể thiếu. Xem chi tiết tại:
5. Hướng dẫn sử dụng Máy đo tĩnh điện Simco FMX-004 đúng kỹ thuật?
Quy trình sử dụng máy đo tĩnh điện Simco FMX-004 chuẩn bao gồm 4 bước: Nối đất thiết bị -> Khởi động & Zeroing -> Thực hiện đo (căn chỉnh khoảng cách) -> Đọc và giữ kết quả.
Để đảm bảo kết quả đo chính xác nhất (sai số thấp nhất), kỹ thuật viên cần tuân thủ nghiêm ngặt các bước sau:
Bước 1: Nối đất
Nối dây tiếp địa đi kèm máy vào chốt nối đất trên thân máy.
Kẹp đầu dây còn lại vào hệ thống tiếp địa của nhà xưởng hoặc một vật dẫn điện đã nối đất. Điều này giúp loại bỏ điện tích tích tụ trên tay người đo ảnh hưởng đến kết quả.
Bước 2: Bật nguồn và Cân bằng điểm 0
Nhấn nút POWER để bật máy.
Hướng đầu cảm biến về phía không gian trống (không có vật thể tích điện) hoặc nối đất đầu cảm biến.
Nhấn nút ZERO để đưa chỉ số về 0. Nếu không làm bước này, sai số có thể rất lớn.
Bước 3: Thực hiện đo
Hướng cảm biến vuông góc với bề mặt vật thể cần đo.
Di chuyển máy từ từ lại gần vật thể cho đến khi hai tia sáng từ đèn LED hội tụ thành một chấm tròn đồng tâm. Đây là vị trí cách bề mặt đúng 25mm (1 inch).
Đọc chỉ số hiển thị trên màn hình.
Nếu hiện dấu (+): Bề mặt tích điện dương.
Nếu hiện dấu (-): Bề mặt tích điện âm.
Bước 4: Chức năng giữ
Trong các vị trí khó quan sát màn hình, nhấn nút HOLD để máy lưu lại giá trị đo lường. Sau khi đưa máy ra ngoài, bạn có thể đọc kết quả dễ dàng.

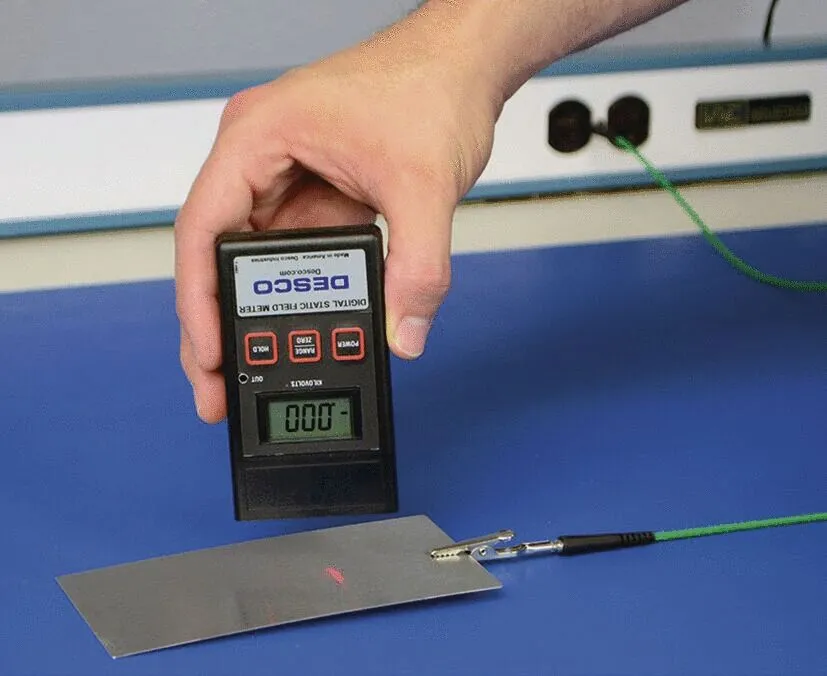

6. Các tiêu chuẩn quốc tế nào liên quan đến máy đo độ tĩnh điện?
Các tiêu chuẩn quốc tế uy tín quy định về phương pháp đo và giới hạn tĩnh điện bao gồm ANSI/ESD S20.20 (Mỹ), IEC 61340 (Châu Âu - Quốc tế) và JEDEC (Tiêu chuẩn thiết bị điện tử).
Khi sử dụng máy đo tĩnh điện ESD, bạn cần tham chiếu kết quả đo với các ngưỡng an toàn quy định trong các tài liệu này:
ANSI/ESD S20.20-2021: Quy định điện áp trên bề mặt vật dẫn điện hoặc vật liệu truyền dẫn tĩnh điện trong vùng bảo vệ ESD (EPA) không được vượt quá 100V.
IEC 61340-5-1: Yêu cầu kiểm soát điện trường tĩnh đối với các vật liệu cách điện cần thiết (như vỏ nhựa thiết bị) phải thấp hơn mức có thể gây ra cảm ứng nguy hiểm (thường là < 2000V/inch hoặc thấp hơn tùy độ nhạy linh kiện).
Để đảm bảo tuân thủ các tiêu chuẩn này trong các phòng thí nghiệm sinh học hoặc y tế, việc trang bị Tủ an toàn sinh học là điều bắt buộc. Tham khảo sản phẩm đạt chuẩn tại:

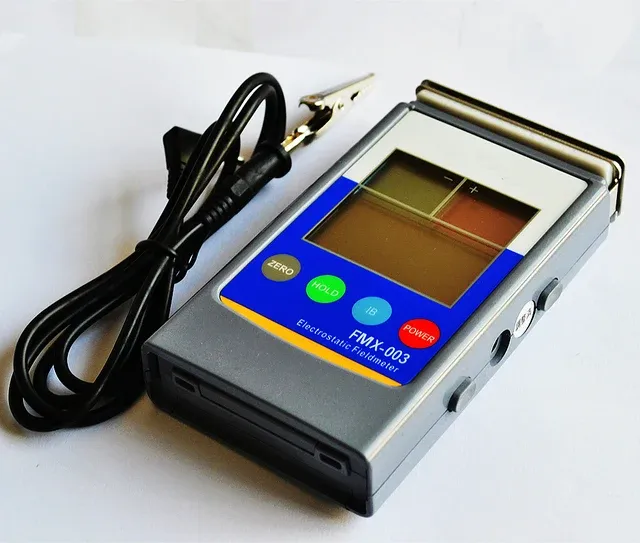

7. Phân biệt Máy đo tĩnh điện FMX-003 và FMX-004?
Sự khác biệt chính nằm ở vật liệu vỏ máy và thiết kế mạch: FMX-004 sử dụng vỏ dẫn điện và nút bấm cải tiến để tăng độ bền và độ chính xác trong môi trường ion hóa, trong khi FMX-003 là phiên bản cũ với vỏ nhựa thông thường.
| Đặc điểm | Simco FMX-003 (Cũ) | Simco FMX-004 (Mới) |
|---|---|---|
| Vỏ máy | Nhựa chống tĩnh điện thường (Màu xám). | Nhựa dẫn điện pha Carbon (Màu bạc/xám đậm), chống nhiễu tốt hơn. |
| Độ bền nút bấm | Nút bấm màng mềm, dễ bị rách sau thời gian dài. | Nút bấm cứng, độ nảy tốt, bền bỉ hơn. |
| Màn hình | LCD đơn sắc cơ bản. | LCD sắc nét hơn, biểu đồ hiển thị rõ ràng. |
| Khả năng đo | Tốt trong môi trường thường. | Tối ưu hóa mạch để đo chính xác ngay cả trong dòng khí của quạt ion (Balance mode). |
Hiện nay, dòng FMX-003 đã ngưng sản xuất và bị làm giả rất nhiều. Người dùng nên ưu tiên chọn máy đo tĩnh điện Simco FMX-004 để đảm bảo hiệu quả công việc.
8. Tại sao nên chọn mua máy đo tĩnh điện tại FDI Care?
FDI Care không chỉ là đơn vị thương mại đơn thuần, chúng tôi là Nhà sản xuất và Tổng thâu có năng lực hạ tầng vững mạnh hàng đầu thị trường miền Bắc.
Khác biệt hoàn toàn với các công ty nhỏ lẻ, lợi thế cạnh tranh của FDI Care đến từ hệ sinh thái sản xuất và chuỗi cung ứng trực tiếp:
Hạ tầng quy mô - Nguồn hàng sẵn có: Chúng tôi sở hữu nhà máy sản xuất Panel rộng 6,000m² tại Hưng Yên và 2 kho hàng vệ tinh tại Bắc Giang với tổng diện tích lên tới 10,000m². Điều này đảm bảo nguồn cung thiết bị (Panel, AHU, FFU, Pass Box...) luôn dồi dào, sẵn sàng đáp ứng ngay lập tức cho các dự án cần tiến độ gấp.
Giá thành tốt nhất thị trường (Rẻ hơn 10-20%): Nhờ lợi thế có Co-founder là người Trung Quốc và kết nối trực tiếp với Công ty mẹ tại Hồ Nam (đơn vị chuyên sản xuất AHU, FFU, Air Shower...), chúng tôi nhập khẩu và sản xuất với số lượng cực lớn để xuất khẩu. Do đó, giá thành sản phẩm tại FDI Care luôn rẻ hơn từ 10% đến 20% so với các đơn vị khác, giúp chủ đầu tư tối ưu chi phí đầu tư (CAPEX).
Cam kết chất lượng "Chuẩn chỉ" từng milimet: Sản phẩm Panel và thiết bị phòng sạch của FDI Care được sản xuất theo tiêu chuẩn xuất khẩu. Chúng tôi cam kết thông số kỹ thuật chính xác tuyệt đối (ví dụ: tôn dày 5mm là đúng 5mm, không "ăn bớt" xuống 4.7mm như hàng trôi nổi). Độ hoàn thiện sản phẩm cao, đường nét sắc sảo, đảm bảo tính thẩm mỹ và độ bền cho công trình.
Tiến độ thần tốc: Với nguồn nguyên liệu luôn dự trữ sẵn và dây chuyền hiện đại, năng lực sản xuất của chúng tôi đạt tới 10,000m² Panel/ngày. FDI Care tự tin đáp ứng mọi yêu cầu khắt khe nhất về tiến độ bàn giao của các nhà máy điện tử, dược phẩm lớn.
9. Đánh giá từ khách hàng
Anh Trần Minh Tuấn - Trưởng phòng QA/QC (Samsung Vendor - Bắc Ninh):
"Nhà máy tôi yêu cầu kiểm soát ESD rất gắt gao. Trước đây mua phải mấy cái máy FMX-003 hàng nhái, đo nhảy số lung tung làm báo cáo sai lệch hết. Từ lúc chuyển sang mua FMX-004 bên FDI Care, máy chạy ổn định, tem mác chính hãng rõ ràng, khách hàng Audit (kiểm xưởng) cũng tin tưởng hơn hẳn."
⭐⭐⭐⭐⭐
Chị Nguyễn Thu Hà - Quản lý sản xuất Công ty In ấn Bao bì (Bình Dương):
"Tĩnh điện làm màng nhựa dính chặt vào nhau, in bị lem mực suốt. Nhờ kỹ thuật bên FDI Care xuống đo đạc bằng máy Simco, tôi mới biết khu vực nào tích điện cao nhất để lắp thanh khử. Máy nhỏ gọn, dễ dùng, nhân viên vận hành chỉ cần hướng dẫn 5 phút là biết đo."
⭐⭐⭐⭐⭐
Kỹ sư Lê Văn Lâm - Phòng thí nghiệm Vật liệu (Đà Nẵng):
"Tôi đánh giá cao tính năng đo cân bằng Ion của con FMX-004 này. Nó giúp tôi kiểm tra được mấy cái quạt ion cũ trong xưởng còn tác dụng hay không. Dịch vụ của FDI Care rất tốt, giao hàng nhanh và có hóa đơn đầy đủ."
⭐⭐⭐⭐⭐
10. Các câu hỏi thường gặp liên quan đến máy đo tĩnh điện
1. Máy đo tĩnh điện FMX-004 dùng pin gì? Bao lâu phải thay?
Trả lời: Máy sử dụng pin vuông 9V (6F22). Với tần suất sử dụng thông thường, pin có thể dùng được khoảng 30 giờ liên tục. Màn hình sẽ hiển thị biểu tượng pin yếu khi cần thay thế.
2. Làm sao để biết máy đo có chính xác hay không?
Trả lời: Bạn nên thực hiện hiệu chuẩn (Calibration) máy định kỳ 1 năm/lần tại các trung tâm đo lường uy tín. Ngoài ra, trước mỗi lần đo, hãy chắc chắn thực hiện thao tác Zeroing (về 0) đúng cách.
3. Máy có đo được tĩnh điện của cơ thể người (Body Voltage) không?
Trả lời: Không. Simco FMX-004 chủ yếu đo điện trường bề mặt vật liệu. Để đo điện áp tĩnh trên cơ thể người (Walking test), bạn cần một bộ thiết bị chuyên dụng khác gọi là "Body Voltage Meter" hoặc bộ Kit đi kèm đặc biệt, FMX-004 không chuyên cho chức năng này.
4. Khoảng cách đo bắt buộc phải là 25mm đúng không?
Trả lời: Đúng. Máy được hiệu chuẩn để cho kết quả chính xác nhất ở khoảng cách 25mm (1 inch). Nếu đo gần hơn hoặc xa hơn, giá trị hiển thị sẽ sai lệch so với thực tế (trừ khi bạn tự tính toán lại theo công thức suy hao).
5. "Hold" trên màn hình có ý nghĩa gì?
Trả lời: Chức năng "Hold" giúp "đóng băng" kết quả đo trên màn hình. Nó hữu ích khi bạn đưa máy vào các khe hẹp hoặc vị trí khuất tầm nhìn để đo, sau đó lấy máy ra và đọc kết quả đã lưu.
6. Máy đo Simco FMX-004 có đo được trong môi trường dễ cháy nổ không?
Trả lời: Mặc dù máy có vỏ dẫn điện, nhưng FMX-004 không phải là thiết bị phòng nổ được chứng nhận (như ATEX). Do đó, không nên sử dụng trong môi trường có nồng độ khí gas hoặc bụi dễ cháy cao nguy hiểm.
7. Tại sao khi đo cùng một vị trí nhưng kết quả lại nhảy số liên tục?
Trả lời: Tĩnh điện là một hiện tượng không ổn định, nó phụ thuộc vào độ ẩm, luồng gió và sự di chuyển xung quanh. Ngoài ra, nếu tay người đo không được nối đất tốt, điện tích trên người sẽ gây nhiễu. Hãy đảm bảo nối đất dây Grounding khi đo.
8. Máy FMX-004 có xuất dữ liệu ra máy tính được không?
Trả lời: Không. Dòng máy Simco FMX-004 chỉ hiển thị kết quả trên màn hình LCD và có đầu ra analog (tùy chọn phiên bản đặc biệt hiếm gặp), phiên bản thương mại thông thường không có cổng USB để xuất dữ liệu digital ra PC.
9. Tôi có thể mua máy Simco FMX-004 cũ (second hand) để tiết kiệm không?
Trả lời: Không khuyến khích. Cảm biến của máy đo tĩnh điện rất nhạy cảm và dễ bị sai số nếu bị va đập hoặc ẩm mốc. Máy cũ thường không đảm bảo độ chính xác và không có chế độ bảo hành.
10. Bảo quản máy như thế nào để bền?
Trả lời: Tránh làm rơi rớt máy. Không chọc vật nhọn vào đầu cảm biến. Khi không sử dụng lâu, hãy tháo pin ra để tránh chảy nước làm hỏng mạch. Luôn để máy trong bao da đi kèm và bảo quản nơi khô ráo.
