Mạch ổn áp cho máy phát điện là gì? Nguyên lý hoạt động và cách lựa chọn phù hợp

Mạch ổn áp cho máy phát điện là bộ phận có chức năng điều chỉnh và duy trì điện áp đầu ra ổn định, bất kể sự thay đổi tải hay tốc độ động cơ trong quá trình vận hành. Thiết bị này giúp bảo vệ hệ thống điện, tăng tuổi thọ thiết bị sử dụng điện, và đảm bảo máy phát hoạt động trơn tru, đặc biệt trong các ứng dụng công nghiệp hoặc dân dụng yêu cầu độ ổn định cao.

Nguyên lý hoạt động của mạch ổn áp thường dựa trên cơ chế tự động cảm biến điện áp đầu ra, sau đó gửi tín hiệu đến hệ thống điều chỉnh từ trường trong đầu phát. Khi điện áp thay đổi do tải tăng hoặc giảm, mạch ổn áp (thường là AVR – Automatic Voltage Regulator) sẽ tăng hoặc giảm dòng điện kích từ để điều chỉnh điện áp về mức cài đặt. Nhờ đó, điện áp luôn được giữ ở ngưỡng ổn định, hạn chế dao động gây hại cho thiết bị điện.

Cách lựa chọn mạch ổn áp phù hợp phụ thuộc vào các yếu tố như công suất máy phát điện, loại tải sử dụng (cảm, trở, hay hỗn hợp), và mức độ yêu cầu về độ chính xác điện áp. Với máy phát công suất nhỏ hoặc dùng trong hộ gia đình, có thể dùng mạch AVR tiêu chuẩn. Đối với nhà xưởng hoặc thiết bị nhạy cảm như hệ thống y tế, viễn thông, nên chọn loại AVR cao cấp hoặc ổn áp tích hợp lọc nhiễu và chống sụt áp nhanh.

Bài viết này của FDI Care sẽ chia sẻ cho bạn cái nhìn tổng quan về mạch ổn áp trong máy phát điện, nguyên lý hoạt động cơ bản và cách lựa chọn phù hợp với từng nhu cầu sử dụng thực tế.

Bài viết liên quan:

• Giải mã các ký hiệu trên máy phát điện chi tiết từ A-Z

• Tìm hiểu cấu tạo bộ chế hoà khí máy phát điện - Cách tối ưu nhiên liệu

1. Mạch ổn áp là gì?

Mạch ổn áp, hay còn gọi là bộ điều áp tự động (AVR - Automatic Voltage Regulator), là một mạch điện tử có chức năng tự động duy trì điện áp đầu ra của máy phát điện ở một mức giá trị không đổi và ổn định, bất kể sự thay đổi của tải tiêu thụ hay tốc độ động cơ trong một giới hạn cho phép.

Nói một cách đơn giản, AVR liên tục "đo" điện áp đầu ra của máy phát.

• Nếu điện áp giảm xuống (ví dụ khi bạn bật thêm nhiều thiết bị điện, gây tăng tải), AVR sẽ tự động tăng dòng điện kích từ vào cuộn dây kích từ của đầu phát (alternator). Điều này làm cho từ trường mạnh lên, và kết quả là điện áp đầu ra sẽ tăng trở lại mức cài đặt (ví dụ 220V hoặc 380V).
• Ngược lại, nếu điện áp tăng lên (ví dụ khi bạn tắt bớt thiết bị, gây giảm tải), AVR sẽ giảm dòng điện kích từ xuống để đưa điện áp về mức ổn định.

Nhờ có AVR, các thiết bị điện của bạn sẽ được bảo vệ khỏi các sự cố do điện áp quá cao hoặc quá thấp, đảm bảo chúng hoạt động bền bỉ và hiệu quả.

2. Phân biệt mạch ổn áp (AVR) với các bộ phận khác

Các điểm khác biệt chính bao gồm chức năng điều khiển điện áp của AVR so với chức năng điều khiển tốc độ của bộ điều tốc, và chức năng chuyển mạch nguồn của tủ ATS. Cụ thể như sau:

• Mạch ổn áp (AVR - Automatic Voltage Regulator):
  • Chức năng chính: Ổn định ĐIỆN ÁP (đơn vị: Volt - V).
  • Mục tiêu: Giữ cho điện áp đầu ra của máy phát luôn không đổi (ví dụ: 220V/380V) dù tải thay đổi.
  • Cách hoạt động: Tác động vào dòng điện kích từ của đầu phát (alternator).
• Bộ điều tốc (Governor):
  • Chức năng chính: Ổn định TỐC ĐỘ động cơ (đơn vị: RPM - vòng/phút).
  • Mục tiêu: Giữ cho tốc độ động cơ không đổi, từ đó giữ cho TẦN SỐ (đơn vị: Hertz - Hz) của dòng điện luôn ổn định ở mức 50Hz hoặc 60Hz.
  • Cách hoạt động: Tác động vào lượng nhiên liệu cấp cho động cơ.
• Tủ chuyển nguồn tự động (ATS - Automatic Transfer Switch):
  • Chức năng chính: Tự động CHUYỂN ĐỔI NGUỒN ĐIỆN.
  • Mục tiêu: Đảm bảo nguồn điện cung cấp cho phụ tải được liên tục. Tủ sẽ tự động chuyển tải từ điện lưới sang điện máy phát khi mất điện lưới, và chuyển ngược lại khi có điện lưới trở lại.
  • Cách hoạt động: Là một tủ điện độc lập, nhận tín hiệu từ lưới điện, ra lệnh cho máy phát điện khởi động/dừng, và thực hiện đóng/cắt các thiết bị chuyển mạch (contactor, ACB) để chuyển đổi nguồn.

>>> Xem thêm: Công thức tính tiết diện dây dẫn 3 pha - Hướng dẫn tính chi tiết

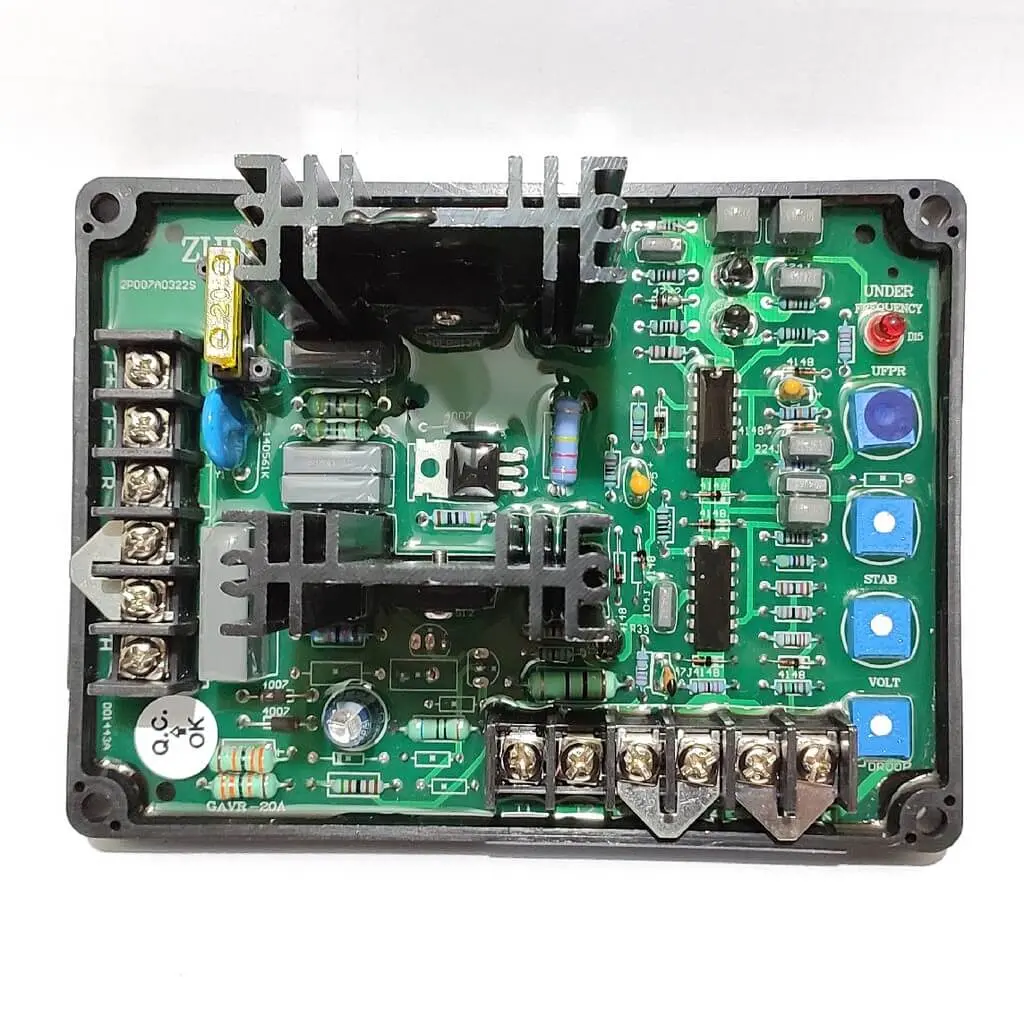

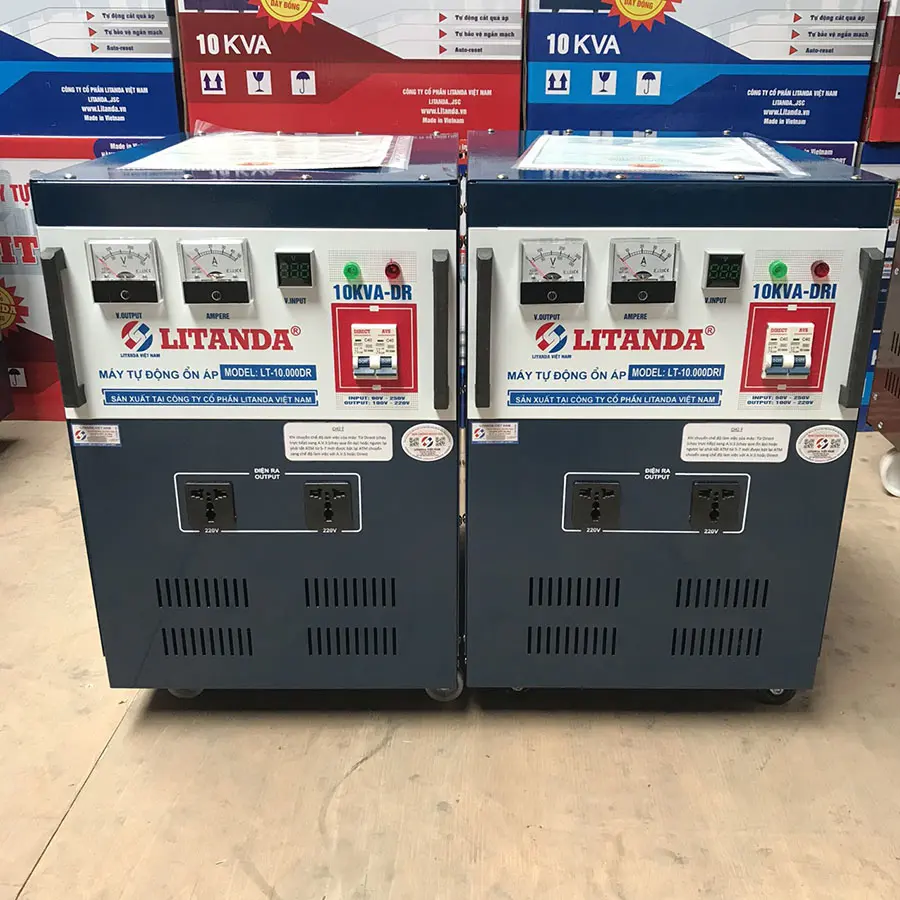

3. Cấu tạo mạch ổn áp cho máy phát điện

Cấu tạo mạch ổn áp cho máy phát điện bao gồm khối cảm biến và đo lường điện áp, khối so sánh và điều khiển, khối khuếch đại, và khối kích từ công suất đầu ra, cùng với các mạch bảo vệ phụ trợ. Cụ thể như sau:

3.1. Khối cảm biến và đo lường điện áp

• Cấu tạo: Thường sử dụng một máy biến áp đo lường nhỏ (Potential Transformer - PT) hoặc một mạch chia áp bằng điện trở để lấy mẫu điện áp xoay chiều (AC) từ đầu ra của máy phát. Sau đó, điện áp này được đưa qua một mạch chỉnh lưu và lọc để biến đổi thành một tín hiệu điện áp một chiều (DC) phẳng và ổn định.
• Chức năng: Đây là "mắt thần" của AVR. Chức năng chính của nó là liên tục "đo" điện áp đầu ra của máy phát và chuyển đổi nó thành một tín hiệu DC có giá trị tỷ lệ thuận với điện áp thực tế. Tín hiệu này sẽ được gửi đến khối điều khiển để xử lý.

3.2. Khối so sánh và điều khiển

• Cấu tạo: Đây được xem là "bộ não" của AVR. Nó chứa một nguồn điện áp tham chiếu (Voltage Reference) được thiết kế cực kỳ ổn định, không thay đổi theo nhiệt độ hay thời gian. Giá trị của điện áp tham chiếu này chính là mức điện áp mong muốn mà chúng ta muốn máy phát điện duy trì (ví dụ: tương ứng với 220V hoặc 380V).
• Chức năng: Khối này liên tục so sánh tín hiệu điện áp DC thực tế (từ khối cảm biến) với điện áp tham chiếu. Dựa trên sự chênh lệch (sai số) giữa hai giá trị này, nó sẽ tính toán và tạo ra một tín hiệu điều khiển. Nếu điện áp thực tế thấp hơn mức tham chiếu, nó sẽ tạo tín hiệu để tăng điện áp lên, và ngược lại.

3.3. Khối khuếch đại

• Cấu tạo: Bao gồm các linh kiện bán dẫn như transistor hoặc các mạch khuếch đại thuật toán (Op-amp).
• Chức năng: Tín hiệu điều khiển tạo ra từ khối so sánh thường rất nhỏ và không đủ mạnh để điều khiển trực tiếp các linh kiện công suất lớn. Do đó, khối khuếch đại có nhiệm vụ khuếch đại tín hiệu này lên đủ lớn về cả điện áp và dòng điện để có thể kích hoạt được khối công suất hoạt động.

3.4. Khối Kích từ Công suất Đầu ra

• Cấu tạo: Đây là khối công suất, nơi thực hiện công việc chính, thường sử dụng các linh kiện bán dẫn công suất lớn như Transistor, Thyristor (SCR), hoặc MOSFET.
• Chức năng: Khối này nhận tín hiệu đã được khuếch đại và hoạt động như một "van" điện tử, điều khiển độ lớn của dòng điện một chiều (DC) cấp cho cuộn dây kích từ nằm trên rotor của đầu phát. Bằng cách thay đổi dòng điện kích từ này, nó sẽ làm thay đổi độ mạnh của từ trường trong đầu phát, và từ đó, trực tiếp điều chỉnh điện áp xoay chiều (AC) sinh ra ở cuộn dây stator, đưa điện áp đầu ra về đúng giá trị mong muốn.

3.5. Các mạch bảo vệ

• Cấu tạo: Các mạch điện tử phụ trợ được tích hợp thêm.
• Chức năng: Các mạch AVR hiện đại thường có thêm các tính năng bảo vệ quan trọng như:
  • Bảo vệ thấp tần số (Under-frequency protection - UFRO): Tự động giảm điện áp nếu tốc độ động cơ giảm xuống quá thấp, giúp bảo vệ đầu phát.
  • Bảo vệ quá kích từ/quá áp (Over-excitation/Over-voltage protection): Ngăn không cho điện áp đầu ra tăng lên quá cao gây nguy hiểm cho thiết bị.
  • Bảo vệ mất cảm biến (Loss of sensing protection): Tự động ngắt kích từ nếu không nhận được tín hiệu điện áp đầu vào, tránh các sự cố không lường trước.

Sự tương tác liên tục và nhanh chóng giữa các khối chức năng này tạo thành một vòng lặp điều khiển kín, giúp mạch ổn áp AVR tự động duy trì điện áp đầu ra của máy phát điện một cách cực kỳ chính xác và ổn định.

4. Nguyên lý hoạt động của mạch ổn áp cho máy phát điện

Nguyên lý hoạt động cốt lõi của mạch ổn áp tự động (AVR) dựa trên một cơ chế điều khiển thông minh và liên tục theo vòng lặp phản hồi. Có thể hiểu đơn giản rằng, AVR không ngừng "quan sát" điện áp đầu ra, so sánh nó với một giá trị chuẩn đã định sẵn, và ngay lập tức thực hiện hành động điều chỉnh dòng điện kích từ của đầu phát để bù lại bất kỳ sự sai lệch nào, nhằm giữ cho điện áp đầu ra luôn ổn định.

Toàn bộ quá trình này diễn ra một cách tự động và cực kỳ nhanh chóng, đảm bảo các thiết bị điện của bạn luôn được cung cấp một nguồn điện an toàn.

Một vòng lặp phản hồi trong AVR hoạt động theo chu trình 4 bước liên tục:

1. Đo lường (Measure): Khối cảm biến của AVR liên tục đo lường giá trị điện áp xoay chiều (AC) thực tế tại đầu ra của máy phát điện và chuyển nó thành một tín hiệu điện áp một chiều (DC) tương ứng.
2. So sánh (Compare): Tín hiệu DC này được đưa đến khối điều khiển để so sánh với một mức điện áp tham chiếu (voltage reference) cực kỳ ổn định đã được cài đặt sẵn bên trong AVR. Mức tham chiếu này chính là giá trị điện áp mong muốn (ví dụ 220V hoặc 380V).
3. Tính toán sai số (Calculate Error): Khối điều khiển sẽ xác định sự chênh lệch (sai số) giữa điện áp thực tế và điện áp mong muốn.
4. Điều chỉnh (Correct): Dựa trên sai số này, khối điều khiển sẽ tạo ra một tín hiệu phù hợp, ra lệnh cho khối công suất tăng hoặc giảm dòng điện một chiều (DC) cấp cho cuộn dây kích từ của đầu phát (rotor). Việc thay đổi dòng kích từ sẽ làm thay đổi độ mạnh của từ trường, từ đó trực tiếp điều chỉnh điện áp AC sinh ra ở đầu ra.

Vòng lặp này diễn ra hàng nghìn lần mỗi giây, giúp điện áp được điều chỉnh gần như tức thời.

>>> Xem thêm: Nhà phân phối máy phát điện nhập khẩu chính hãng giá tốt hơn 10%

5. Tiêu chí lựa chọn mạch ổn áp phù hợp

Để chọn được một mạch AVR thay thế hoặc nâng cấp phù hợp, bạn cần xem xét cẩn thận nhiều yếu tố kỹ thuật để đảm bảo sự tương thích và hiệu quả hoạt động. Các tiêu chí quan trọng nhất bao gồm việc xác định thông số điện áp và dòng điện tương thích với công suất máy, lựa chọn đúng loại mạch phù hợp với kiểu đầu phát, cân nhắc các tính năng mở rộng cần thiết, và cuối cùng là uy tín của thương hiệu và độ bền sản phẩm. Cụ thể như sau:

1. Dòng điện và Điện áp phù hợp với công suất máy

Đây là tiêu chí cơ bản và quan trọng nhất để đảm bảo AVR có thể hoạt động được với máy phát điện của bạn.

• Điện áp cảm biến đầu vào (Sensing Input): AVR phải có dải điện áp đầu vào tương thích với điện áp đầu ra của máy phát điện. Ví dụ, một máy phát điện 3 pha 380V/220V sẽ cần một AVR có khả năng nhận tín hiệu cảm biến trong dải điện áp này (ví dụ 190-264VAC hoặc 380-480VAC).
• Dòng điện và Điện áp kích từ đầu ra (Excitation Output): AVR phải có khả năng cung cấp dòng điện và điện áp kích từ đầu ra đủ lớn, phù hợp với yêu cầu của cuộn dây kích từ trong đầu phát. Máy phát điện có công suất càng lớn thì thường yêu cầu dòng điện kích từ càng cao. Nếu chọn AVR có dòng kích từ quá nhỏ, máy sẽ không thể đạt được điện áp định mức khi có tải. Thông số này thường được ghi rõ trong tài liệu kỹ thuật của cả đầu phát và AVR.

2. Loại mạch tương thích với đầu phát

Đầu phát của máy phát điện có nhiều loại hệ thống kích từ khác nhau, và bạn phải chọn đúng loại AVR tương ứng.

• Loại tự kích (Self-Excited / Shunt): Đây là loại phổ biến nhất. AVR sẽ lấy nguồn nuôi và nguồn công suất trực tiếp từ chính điện áp đầu ra của máy phát để tạo ra dòng điện kích từ. AVR cho loại này thường đơn giản và chi phí thấp hơn.
• Loại kích từ ngoài (Separately Excited - PMG hoặc AREP): Đây là các hệ thống cao cấp hơn.
  • PMG (Permanent Magnet Generator): Sử dụng một máy phát điện nam châm vĩnh cửu nhỏ, độc lập, gắn cùng trục với đầu phát chính để cấp nguồn riêng biệt cho AVR. AVR loại này nhận nguồn nuôi ổn định, không phụ thuộc vào điện áp đầu ra, giúp máy có khả năng đáp ứng tải tốt hơn và chịu dòng ngắn mạch cao hơn.
  • AREP (Auxiliary Winding Excitation Principle): Sử dụng các cuộn dây phụ cuốn bên trong stator để cấp nguồn cho AVR. Bạn cần xác định chính xác hệ thống kích từ của đầu phát để chọn đúng loại AVR tương thích (AVR cho hệ thống PMG/AREP khác với AVR cho hệ thống tự kích).

3. Tính năng mở rộng cần thiết

Các mạch AVR hiện đại không chỉ điều chỉnh điện áp mà còn tích hợp nhiều tính năng bảo vệ và điều khiển thông minh. Tùy theo nhu cầu ứng dụng, bạn có thể cân nhắc các tính năng sau:

• Bảo vệ thấp tần số (UFRO / V/Hz): Tự động giảm điện áp kích từ khi tốc độ động cơ (tần số) giảm xuống dưới một ngưỡng nhất định, giúp bảo vệ cuộn dây của đầu phát không bị quá nhiệt. Đây là một tính năng rất quan trọng.
• Bảo vệ quá áp/quá kích từ: Ngăn chặn tình trạng điện áp đầu ra tăng quá cao, bảo vệ các thiết bị điện được kết nối.
• Khả năng kết nối song song: Nếu bạn có nhu cầu vận hành nhiều máy phát điện hòa đồng bộ với nhau, AVR phải có cổng kết nối và chức năng bù điện áp sụt (droop compensation) để chia sẻ tải một cách ổn định.
• Điều chỉnh độ ổn định (Stability Adjustment): Cho phép tinh chỉnh tốc độ phản ứng của AVR để phù hợp với các loại tải khác nhau, tránh hiện tượng điện áp dao động.
• Bảo vệ mất cảm biến: Tự động ngắt mạch nếu AVR không nhận được tín hiệu điện áp đầu vào, tránh các sự cố nguy hiểm.

4. Thương hiệu và Độ bền

Độ tin cậy của AVR ảnh hưởng trực tiếp đến toàn bộ hệ thống điện.

• Thương hiệu uy tín: Ưu tiên lựa chọn AVR từ các thương hiệu lớn, có tên tuổi và được công nhận về chất lượng, thường đi kèm với các thương hiệu đầu phát danh tiếng như Stamford, Leroy Somer, Mecc Alte, Marathon. Các thương hiệu này đảm bảo chất lượng linh kiện, độ chính xác và độ bền cao.
• Hàng chính hãng: Tránh mua các loại AVR không rõ nguồn gốc, hàng giả, hàng nhái với giá rẻ bất thường. Một chiếc AVR kém chất lượng có thể hỏng hóc bất ngờ, gây ra sụt áp hoặc quá áp, dẫn đến hư hỏng nghiêm trọng cho cả máy phát điện và toàn bộ các thiết bị điện đang sử dụng.
• Chính sách bảo hành: Lựa chọn các nhà cung cấp có chính sách bảo hành rõ ràng, minh bạch cho sản phẩm AVR.

Việc lựa chọn một chiếc AVR phù hợp là một quyết định kỹ thuật quan trọng. Nếu không chắc chắn, hãy luôn tham khảo tài liệu kỹ thuật của máy phát điện hoặc tìm đến sự tư vấn của các kỹ sư, chuyên gia hoặc các đơn vị cung cấp uy tín để đảm bảo lựa chọn của bạn là chính xác nhất.
