Tìm hiểu nguyên lý làm việc của máy phát điện 1 pha

Máy phát điện 1 pha là thiết bị tạo ra dòng điện xoay chiều chỉ có một pha – tức một chu kỳ điện duy nhất trong mỗi vòng quay, thường dùng cho các thiết bị điện dân dụng và tải nhỏ.

Máy phát điện 1 pha hoạt động theo nguyên lý cảm ứng điện từ: khi cuộn dây dẫn quay trong từ trường hoặc ngược lại, dòng điện xoay chiều được tạo ra tại đầu ra – dòng điện này chỉ có một chu kỳ (pha) trong mỗi vòng quay. Đây là loại máy đơn giản, phổ biến trong dân dụng và các thiết bị có tải nhẹ, hoạt động ổn định ở quy mô nhỏ.

Bài viết này của FDI Care sẽ giúp bạn hiểu rõ về nguyên lý làm việc của máy phát điện 1 pha và các ứng dụng của dòng máy phát điện này.

Bài viết liên quan:

• Máy phát điện 3 pha: Thông tin toàn diện, phân loại, lợi ích, Địa chỉ mua uy tín
• Công thức tính tiết diện dây dẫn 3 pha - Hướng dẫn tính chi tiết

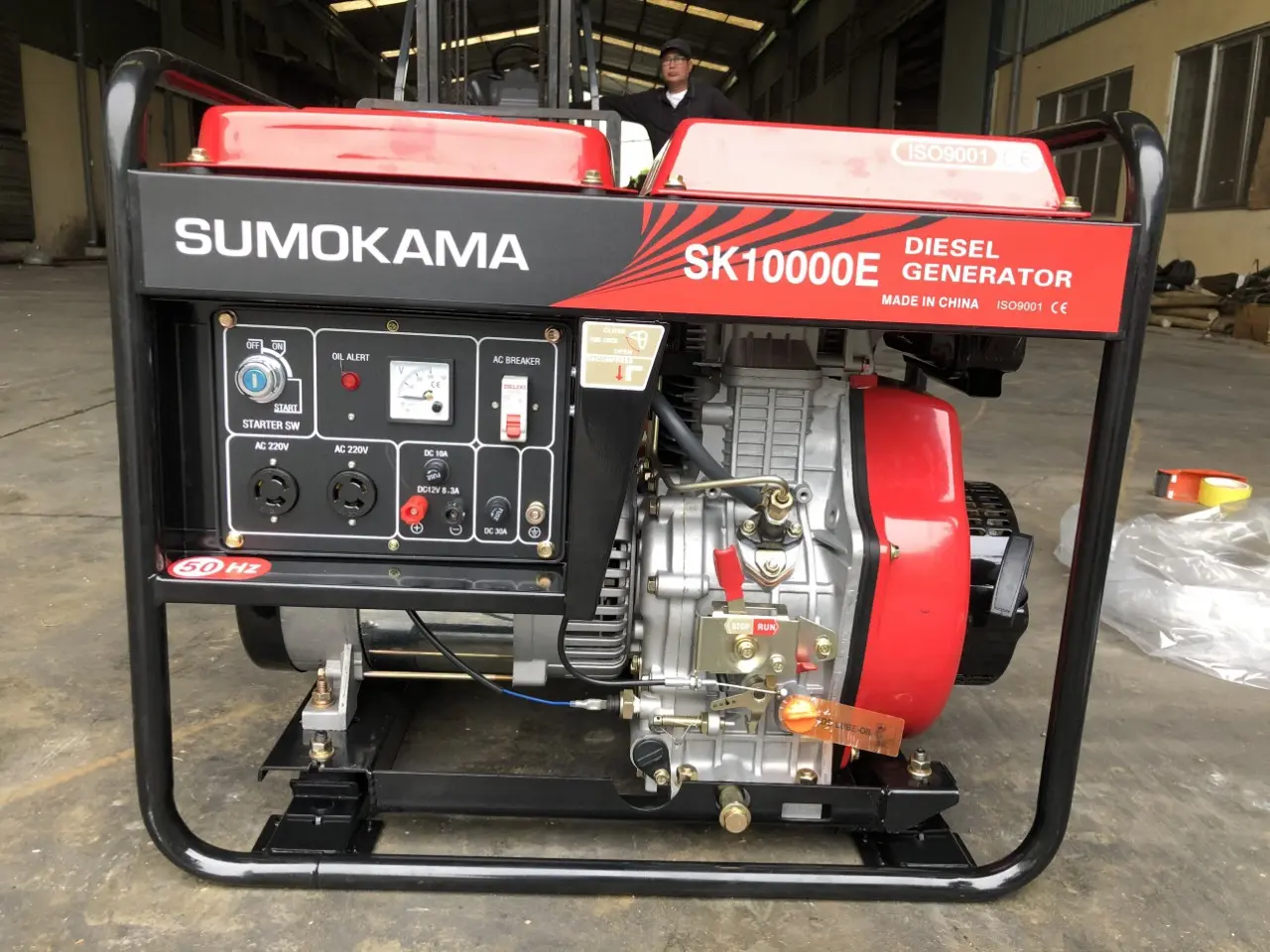

1. Cấu tạo của máy phát điện 1 pha

Các bộ phận cấu thành nên máy bao gồm động cơ, đầu phát, bảng điều khiển và ổ cắm, cùng hệ thống khung máy. Cụ thể như sau:

1.1. Động cơ nổ

Đây là bộ phận cung cấp nguồn cơ năng, hay sức kéo, cho đầu phát hoạt động. Đối với máy phát điện 1 pha công suất nhỏ và vừa, động cơ được sử dụng hầu hết là động cơ xăng 4 kỳ.

• Hệ thống nhiên liệu: Bao gồm bình chứa xăng, khóa xăng, đường ống dẫn và bộ chế hòa khí (bình xăng con) có nhiệm vụ pha trộn xăng với không khí để tạo thành hòa khí cho động cơ.
• Hệ thống khởi động: Phổ biến nhất là hệ thống khởi động bằng tay sử dụng mâm giật. Một số model cao cấp hơn có thể có hệ thống đề điện, sử dụng ắc quy để khởi động dễ dàng hơn.
• Hệ thống làm mát: Hầu hết các máy phát điện 1 pha đều sử dụng phương pháp làm mát bằng gió, với một quạt gió gắn trên trục động cơ để thổi không khí làm mát các chi tiết máy.
• Hệ thống xả: Gồm cổ xả và pô giảm thanh (ống bô) có chức năng đưa khí thải ra ngoài và giảm tiếng ồn của động cơ.

1.2. Đầu phát điện

Đây là bộ phận cốt lõi, thực hiện nhiệm vụ biến đổi cơ năng từ động cơ thành điện năng. Cấu tạo của đầu phát 1 pha bao gồm:

• Stator: Là phần vỏ của đầu phát, đứng yên. Bên trong stator có các cuộn dây đồng được quấn theo một cách sắp xếp nhất định. Khi từ trường quét qua, dòng điện xoay chiều 1 pha sẽ được cảm ứng và sinh ra trên các cuộn dây này.
• Rotor: Là bộ phận được nối với trục của động cơ và quay bên trong stator. Rotor có các cuộn dây hoặc các nam châm vĩnh cửu, có nhiệm vụ tạo ra một từ trường biến thiên liên tục khi nó quay.
• Mạch ổn áp tự động: Đây là một bo mạch điện tử cực kỳ quan trọng, có chức năng tự động điều chỉnh dòng điện kích từ để giữ cho điện áp đầu ra của máy phát luôn ổn định ở mức 220V, bất kể phụ tải thay đổi.
• Chổi than và cổ góp: Là bộ phận dùng để cấp dòng điện kích từ ban đầu cho rotor. Các dòng máy hiện đại hơn thường có thiết kế đầu phát không chổi than để tăng độ bền và giảm chi phí bảo trì.

1.3. Bảng điều khiển và các ổ cắm đầu ra

Đây là giao diện chính giữa người dùng và máy phát điện.

• Ổ cắm đầu ra: Thường là 2 hoặc 3 ổ cắm tiêu chuẩn 220V để kết nối với các thiết bị điện trong nhà.
• Đồng hồ báo Volt: Giúp người dùng theo dõi điện áp đầu ra có ổn định hay không.
• Aptomat hoặc Cầu dao tự động (CB): Có chức năng bảo vệ, sẽ tự động ngắt mạch khi có hiện tượng quá tải hoặc chập điện, giúp bảo vệ cả máy phát và các thiết bị đang sử dụng.
• Công tắc động cơ và các đèn báo: Bao gồm công tắc để bật/tắt máy và các đèn báo hiệu như đèn báo dầu, đèn báo hoạt động.

1.4. Khung máy và các bộ phận khác

• Khung máy: Hầu hết các máy phát điện 1 pha đều được đặt trong một bộ khung bằng kim loại chắc chắn. Khung này không chỉ giúp bảo vệ các bộ phận bên trong khỏi va đập mà còn có tay cầm để di chuyển máy dễ dàng hơn.
• Đệm giảm chấn: Giữa động cơ, đầu phát và khung máy thường có các đệm cao su để giảm thiểu rung động khi máy hoạt động.

Sự phối hợp nhịp nhàng của tất cả các bộ phận trên giúp máy phát điện 1 pha trở thành một nguồn cung cấp điện dự phòng đáng tin cậy và tiện lợi cho mọi gia đình.

2. Cấu tạo của máy phát điện 1 pha

Về cơ bản, quá trình hoạt động của máy có thể được chia thành hai giai đoạn chính: giai đoạn động cơ tạo ra cơ năng và giai đoạn đầu phát sử dụng cơ năng đó để tạo ra điện năng.

2.1. Giai đoạn tạo ra cơ năng

Đây là bước khởi đầu của chu trình. Động cơ của máy phát điện, thường là động cơ xăng, có nhiệm vụ chuyển hóa hóa năng chứa trong nhiên liệu thành cơ năng.

• Nguyên lý hoạt động của động cơ: Động cơ hoạt động theo chu trình 4 kỳ là Nạp - Nén - Nổ - Xả. Hỗn hợp xăng và không khí được hút vào xi-lanh, nén lại ở áp suất cao và sau đó được bugi đánh lửa để đốt cháy. Vụ nổ tạo ra một áp lực cực lớn đẩy pít-tông di chuyển, làm quay trục khuỷu của động cơ.
• Kết quả: Chuyển động quay liên tục của trục khuỷu chính là nguồn cơ năng đầu vào, sẵn sàng để được chuyển đổi thành điện năng.

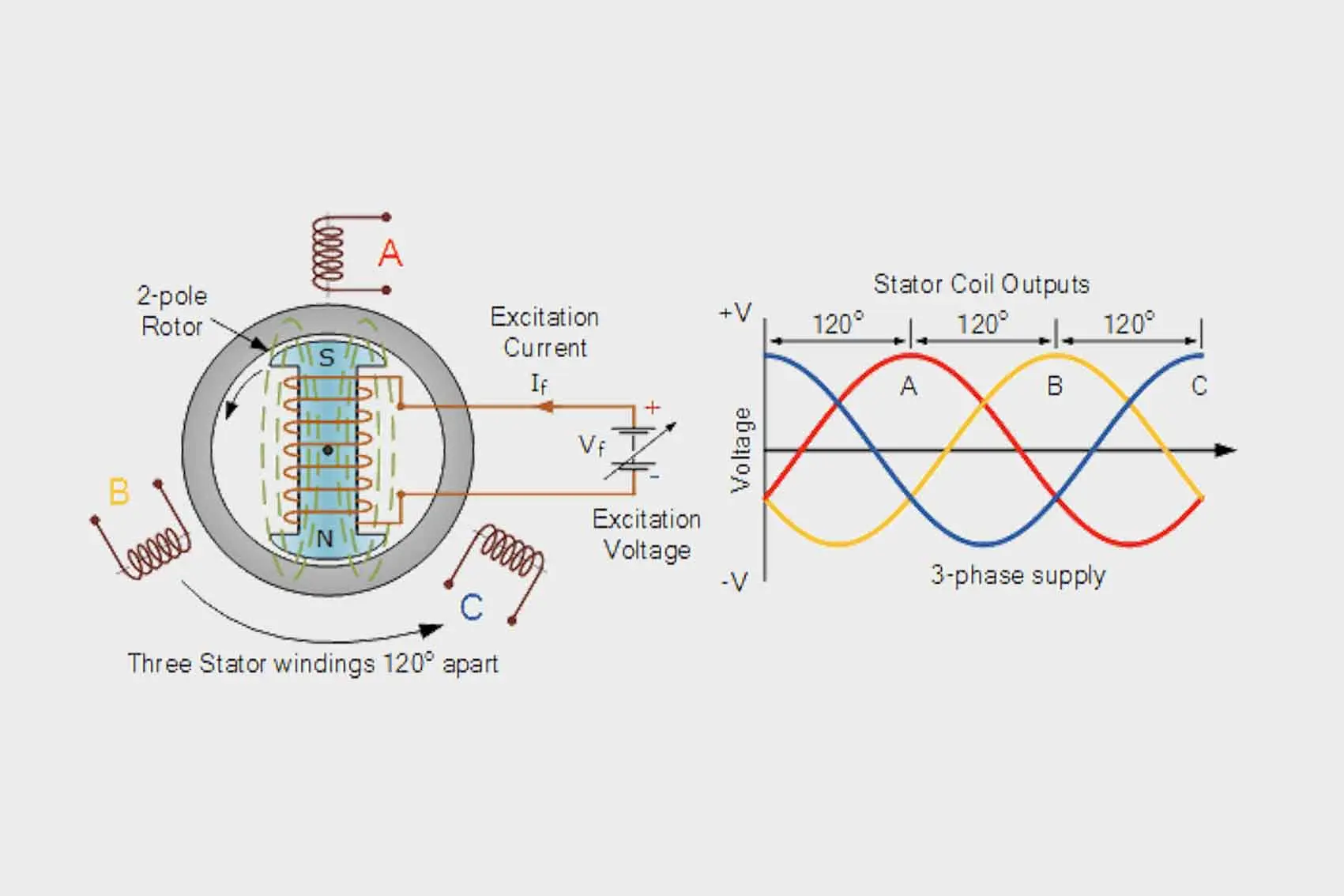

2.2. Giai đoạn tạo ra điện năng

Từ nguồn cơ năng của động cơ, đầu phát sẽ thực hiện quá trình tạo ra điện. Quá trình này bao gồm các bước chính là tạo ra một từ trường quay, xảy ra hiện tượng cảm ứng điện từ trên các cuộn dây của stator, và cuối cùng là ổn định điện áp đầu ra thông qua mạch AVR. Cụ thể như sau:

• Tạo ra từ trường quay: Trục của động cơ được nối trực tiếp với phần quay của đầu phát, được gọi là rotor. Khi động cơ hoạt động, nó làm cho rotor quay với tốc độ rất cao bên trong phần tĩnh là stator. Rotor có các cuộn dây hoặc nam châm, có nhiệm vụ tạo ra một từ trường. Khi nó quay, nó tạo ra một từ trường quay liên tục.

• Cảm ứng điện từ trên stator: Stator là phần đứng yên, chứa các cuộn dây đồng được sắp xếp theo một cấu hình nhất định. Khi từ trường của rotor quay và quét qua các cuộn dây đồng trên stator, theo định luật cảm ứng điện từ của Faraday, một suất điện động hay điện áp sẽ được sinh ra trên các cuộn dây này. Do từ trường quay liên tục, chiều của nó tác động lên các cuộn dây cũng thay đổi liên tục, từ đó tạo ra một dòng điện xoay chiều. Đối với máy phát 1 pha, các cuộn dây trên stator được nối với nhau để tạo ra một dòng điện xoay chiều duy nhất.

• Ổn định điện áp bằng mạch AVR: Điện áp được sinh ra từ stator ban đầu thường không ổn định và sẽ thay đổi khi phụ tải thay đổi. Để khắc phục điều này, dòng điện này sẽ được dẫn qua mạch ổn áp tự động (AVR). Mạch AVR sẽ tự động điều chỉnh, đảm bảo điện áp đầu ra tại các ổ cắm luôn được duy trì ổn định ở mức 220V, giúp bảo vệ các thiết bị điện của bạn.

Tóm lại, toàn bộ quá trình là một chuỗi chuyển hóa năng lượng: Hóa năng (trong xăng) → Nhiệt năng (từ vụ nổ) → Cơ năng (chuyển động quay của động cơ và rotor) → Điện năng (tạo ra ở đầu phát). Chu trình này diễn ra liên tục, cung cấp một nguồn điện ổn định cho nhu cầu sử dụng.

3. Đánh giá ưu nhược điểm của máy phát điện 1 pha

Máy phát điện 1 pha là lựa chọn cực kỳ phổ biến cho nhu cầu sử dụng điện dự phòng tại các hộ gia đình và cơ sở kinh doanh nhỏ ở Việt Nam. Sự phổ biến này đến từ những ưu điểm về sự tiện lợi và giá cả phải chăng, tuy nhiên nó cũng đi kèm những giới hạn nhất định về công suất và phạm vi ứng dụng mà người dùng cần hiểu rõ.

3.1. Ưu điểm của máy phát điện 1 pha

Sở dĩ máy phát điện 1 pha được tin dùng rộng rãi trong các hộ gia đình và cửa hàng nhỏ là bởi những lợi ích thiết thực mà nó mang lại. Các ưu điểm chính bao gồm thiết kế nhỏ gọn và tính di động cao, chi phí đầu tư ban đầu thấp, sự đơn giản trong vận hành và sử dụng, cùng với việc bảo trì sửa chữa dễ dàng. Cụ thể như sau:

• Thiết kế nhỏ gọn, tính di động cao: Đây là ưu điểm lớn nhất. Hầu hết các máy phát điện 1 pha đều có thiết kế nhỏ gọn, trọng lượng nhẹ, thường được trang bị thêm bánh xe và tay cầm, giúp người dùng có thể dễ dàng di chuyển máy đến nhiều vị trí khác nhau một cách linh hoạt.

• Giá thành hợp lý, chi phí đầu tư thấp: So với các dòng máy phát điện 3 pha công nghiệp, máy phát điện 1 pha có giá thành rẻ hơn rất nhiều. Điều này giúp cho các gia đình và cơ sở kinh doanh nhỏ có thể dễ dàng trang bị một nguồn điện dự phòng cần thiết mà không cần bỏ ra một khoản chi phí đầu tư quá lớn.

• Vận hành và sử dụng đơn giản: Máy phát điện 1 pha được thiết kế để mọi người đều có thể sử dụng. Bảng điều khiển thường rất trực quan với các ổ cắm đầu ra 220V tiêu chuẩn, đồng hồ báo volt và aptomat bảo vệ. Việc khởi động máy cũng rất đơn giản, thường bằng cách giật nổ hoặc đề điện bằng chìa khóa.

• Bảo trì, sửa chữa dễ dàng: Do có cấu tạo đơn giản và sử dụng động cơ xăng phổ biến, việc bảo trì định kỳ như thay nhớt, vệ sinh lọc gió khá dễ thực hiện. Hơn nữa, vì mức độ phổ biến cao nên việc tìm kiếm phụ tùng thay thế và các thợ sửa chữa có kinh nghiệm cũng rất dễ dàng và ít tốn kém.

3.2. Nhược điểm cần cân nhắc

Bên cạnh những ưu điểm kể trên, máy phát điện 1 pha cũng có những hạn chế nhất định mà người dùng cần hiểu rõ trước khi quyết định mua. Các nhược điểm này bao gồm công suất hoạt động bị hạn chế, không thể sử dụng cho các thiết bị 3 pha, hiệu suất tiêu thụ nhiên liệu không cao bằng máy công nghiệp, và tuổi thọ hoạt động không được thiết kế cho mục đích chạy liên tục. Cụ thể như sau:

• Công suất hạn chế: Đây là nhược điểm lớn nhất. Máy phát điện 1 pha thường chỉ có dải công suất thấp, thường dưới 10kVA. Mức công suất này chỉ đủ để chạy các thiết bị thiết yếu trong gia đình hoặc một cửa hàng nhỏ, không thể đáp ứng nhu cầu cho các nhà xưởng sản xuất hoặc các tòa nhà lớn có nhiều thiết bị công suất cao.

• Không sử dụng được cho các thiết bị 3 pha: Máy phát điện 1 pha chỉ tạo ra dòng điện 1 pha 220V, do đó không thể sử dụng cho các loại máy móc, động cơ công nghiệp yêu cầu nguồn điện 3 pha 380V.

• Tiêu hao nhiên liệu cao hơn khi xét trên mỗi kW: Nếu so sánh về lượng nhiên liệu cần thiết để tạo ra một kilowatt điện, các động cơ xăng nhỏ thường có hiệu suất thấp hơn và tiêu hao nhiên liệu nhiều hơn so với các động cơ diesel công nghiệp lớn.

• Tuổi thọ không cao bằng máy công nghiệp: Máy phát điện 1 pha thường được thiết kế cho mục đích sử dụng dự phòng, chạy trong thời gian ngắn và không thường xuyên. Chúng không được chế tạo để có thể hoạt động liên tục 24/7 như các tổ máy phát điện công nghiệp, do đó độ bền và tuổi thọ tổng thể sẽ thấp hơn.

4. Ứng dụng của máy phát điện xoay chiều 1 pha

Sự tiện lợi và giá thành hợp lý đã giúp loại máy này trở thành một thiết bị không thể thiếu trong nhiều trường hợp. Các ứng dụng phổ biến và hiệu quả nhất của máy phát điện 1 pha bao gồm việc cung cấp điện dự phòng cho các hộ gia đình, duy trì hoạt động cho các cơ sở kinh doanh nhỏ, phục vụ các hoạt động giải trí ngoài trời, hỗ trợ các công việc thi công và sửa chữa lưu động, và đáp ứng một số nhu cầu trong nông nghiệp quy mô nhỏ. Cụ thể như sau:

4.1. Nguồn điện dự phòng thiết yếu cho sinh hoạt gia đình

Đây là ứng dụng phổ biến và quan trọng nhất của máy phát điện 1 pha. Trong các trường hợp mất điện lưới đột xuất, đặc biệt là vào mùa hè cao điểm tại các thành phố lớn như Hà Nội, máy phát điện 1 pha sẽ là cứu cánh, giúp duy trì hoạt động của các thiết bị thiết yếu trong gia đình như:

• Hệ thống chiếu sáng.
• Quạt mát, điều hòa công suất nhỏ (dưới 12000 BTU).
• Tủ lạnh, tủ đông để bảo quản thực phẩm.
• Tivi, máy tính, sạc điện thoại để duy trì kết nối và giải trí.
• Máy bơm nước, đảm bảo sinh hoạt không bị gián đoạn.

4.2. Duy trì hoạt động cho các cơ sở kinh doanh nhỏ lẻ

Việc mất điện có thể gây thiệt hại trực tiếp đến hoạt động kinh doanh. Máy phát điện 1 pha giúp các cơ sở kinh doanh nhỏ duy trì hoạt động một cách liền mạch.

• Cửa hàng, quán ăn, quán cà phê: Đảm bảo hệ thống đèn, quạt, máy tính tiền, tủ mát, tủ đông và các thiết bị pha chế cơ bản vẫn hoạt động.
• Văn phòng nhỏ: Cung cấp điện cho hệ thống máy tính, máy in, wifi và chiếu sáng, đảm bảo công việc không bị đình trệ.
• Phòng khám tư, nhà thuốc nhỏ: Duy trì hoạt động của tủ bảo quản thuốc, vắc-xin và các thiết bị y tế cơ bản.

4.3. Cung cấp năng lượng cho các hoạt động ngoài trời và di động

Nhờ tính di động cao, máy phát điện 1 pha là người bạn đồng hành lý tưởng cho các hoạt động ngoài trời.

• Cắm trại, dã ngoại: Cung cấp điện để thắp sáng, sạc các thiết bị điện tử, chạy các loại bếp điện mini hoặc loa nghe nhạc.
• Sự kiện ngoài trời quy mô nhỏ: Cung cấp nguồn cho hệ thống âm thanh, ánh sáng, các gian hàng trong các buổi tiệc, hội chợ nhỏ.
• Xe bán hàng lưu động: Cung cấp điện cho các thiết bị chế biến như máy xay, máy ép, tủ mát, đèn chiếu sáng.

4.4. Hỗ trợ các công việc thi công và sửa chữa tại hiện trường

Đối với các đội thi công, sửa chữa lưu động hoặc làm việc tại các công trường chưa có điện lưới, máy phát điện 1 pha là một nguồn năng lượng không thể thiếu. Nó cung cấp điện để vận hành các công cụ điện cầm tay như máy khoan, máy cắt, máy mài, máy hàn loại nhỏ.

4.5. Ứng dụng trong nông nghiệp quy mô nhỏ

Trong lĩnh vực nông nghiệp, máy phát điện 1 pha cũng có nhiều ứng dụng thực tế.

• Tưới tiêu: Cung cấp điện để chạy các máy bơm nước tưới tiêu cho hoa màu, vườn cây.
• Trang trại nhỏ: Thắp sáng cho chuồng trại, chạy các máy móc nhỏ như máy ấp trứng, máy sục khí cho các hồ nuôi trồng thủy sản nhỏ.

Với phạm vi ứng dụng rộng rãi và sự tiện lợi, máy phát điện 1 pha đã chứng tỏ vai trò quan trọng của mình, là một giải pháp năng lượng linh hoạt và hiệu quả cho rất nhiều nhu cầu trong cuộc sống.

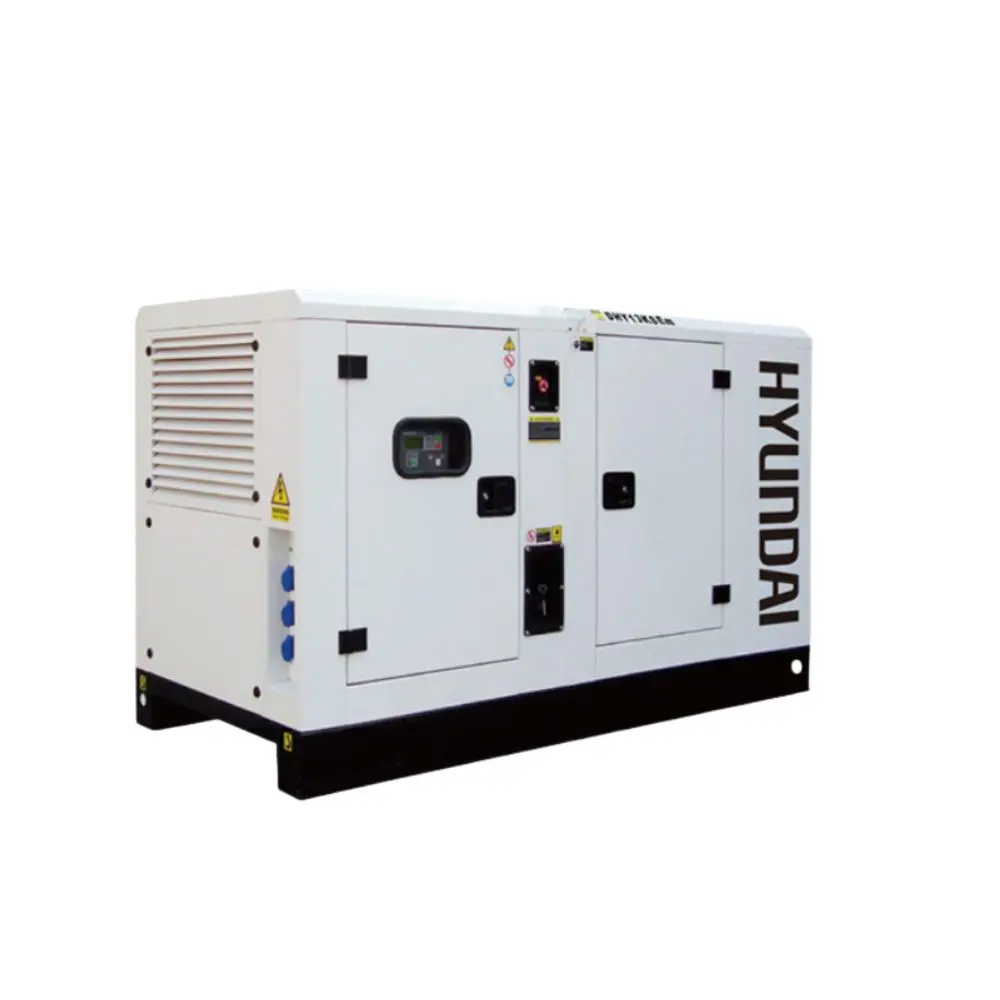

5. So sánh máy phát điện 3 pha và 1 pha: Khi nào nên chọn loại nào?

Việc lựa chọn giữa máy phát điện 1 pha và 3 pha phụ thuộc hoàn toàn vào nhu cầu sử dụng điện của bạn, đặc biệt là loại thiết bị điện bạn cần vận hành và tổng quy mô công suất yêu cầu. Đây là hai dòng máy có cấu tạo, công năng và đối tượng phục vụ hoàn toàn khác nhau, do đó việc hiểu rõ sự khác biệt giữa chúng là bước đầu tiên để có một quyết định đầu tư đúng đắn.

Để có cái nhìn trực quan và dễ hiểu nhất, chúng ta có thể so sánh hai loại máy phát điện này dựa trên các tiêu chí kỹ thuật và ứng dụng quan trọng.

5.1. Khi nào bạn nên chọn máy phát điện 1 pha?

Bạn nên lựa chọn máy phát điện 1 pha khi nhu cầu của bạn là:

• Sử dụng cho các thiết bị điện dân dụng thông thường: Tất cả các thiết bị trong gia đình hoặc văn phòng nhỏ của bạn (đèn, máy tính, tivi, tủ lạnh, điều hòa 1 pha...) đều sử dụng điện 220V.
• Công suất yêu cầu không lớn: Tổng công suất các thiết bị bạn cần chạy đồng thời không quá cao, thường dưới 10kW.
• Cần tính linh hoạt và di động: Bạn cần một chiếc máy có thể dễ dàng di chuyển để phục vụ cho các hoạt động ngoài trời, công việc sửa chữa lưu động hoặc sử dụng tạm thời ở nhiều nơi khác nhau.
• Ngân sách đầu tư ban đầu hạn chế: Máy phát điện 1 pha có giá thành rẻ hơn rất nhiều, là một giải pháp kinh tế cho nhu cầu dự phòng không thường xuyên.

5.2. Khi nào bạn bắt buộc phải chọn máy phát điện 3 pha?

Bạn bắt buộc phải lựa chọn máy phát điện 3 pha khi:

• Có sử dụng các thiết bị công nghiệp: Cơ sở của bạn có các loại máy móc, động cơ, máy nén khí, thang máy... yêu cầu nguồn điện 3 pha 380V để hoạt động. Máy phát điện 1 pha hoàn toàn không thể chạy được các thiết bị này.
• Tổng công suất yêu cầu rất lớn: Khi tổng công suất của tất cả các thiết bị vượt quá khả năng của máy phát điện 1 pha (ví dụ trên 15kVA), bạn cần đến máy 3 pha để đảm bảo cung cấp đủ năng lượng và sự ổn định.
• Cần nguồn điện cho các tòa nhà lớn, nhà xưởng: Đối với việc cấp điện cho toàn bộ một nhà máy, một tòa nhà văn phòng hay một khách sạn, máy phát điện 3 pha là lựa chọn tiêu chuẩn và bắt buộc để đảm bảo sự cân bằng tải trên các pha và cung cấp nguồn ổn định.
