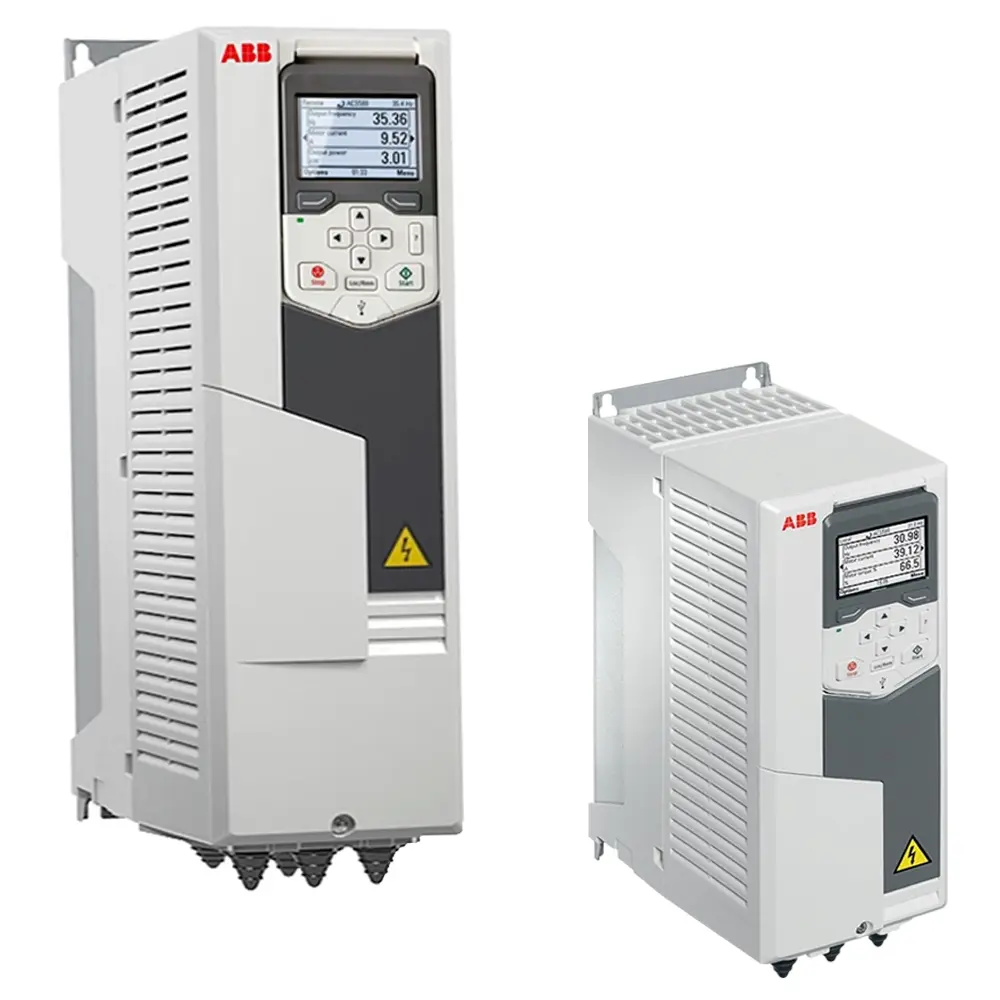

Biến tần ABB ACS580

Bạn đang tìm kiếm một giải pháp truyền động hiệu quả và đáng tin cậy cho các ứng dụng công nghiệp? Biến tần ABB ACS580 là dòng sản phẩm đa năng, được thiết kế với triết lý "tương thích toàn diện", mang đến sự đơn giản trong tự động hóa quy trình và tối ưu hóa hiệu suất năng lượng. Bài viết này sẽ đi sâu phân tích các khía cạnh của biến tần ABB ACS580, từ tổng quan, tính năng kỹ thuật, ứng dụng thực tế trong các ngành công nghiệp, đến kích thước, hướng dẫn lắp đặt, các model nổi bật và thông tin tài liệu tham khảo, giúp bạn có cái nhìn toàn diện nhất về dòng sản phẩm này.

Xem thêm bài viết:

•  Biến tần ABB: các lỗi thường gặp và cách khắc phục hiệu quả

1. Giới thiệu chung về biến tần ABB ACS580

1.1. Biến tần ABB ACS580 là gì?

Biến tần là thiết bị điện tử được sử dụng để điều chỉnh tốc độ và mô-men xoắn của động cơ điện xoay chiều bằng cách thay đổi tần số và điện áp nguồn cung cấp cho động cơ. Biến tần ABB ACS580 là một trong các loại biến tần ABB đa năng tiên tiến , được thiết kế để đáp ứng một loạt các ứng dụng công nghiệp.

Điểm cốt lõi của dòng ACS580 là triết lý “tương thích toàn diện”. Điều này có nghĩa là sản phẩm được thiết kế để dễ dàng lựa chọn, lắp đặt, vận hành và bảo trì, đồng thời đơn giản hóa các quy trình tự động hóa và điều khiển động cơ. Mục tiêu chính là mang lại sự thân thiện tối đa cho người dùng và hiệu quả cao cho các quy trình sản xuất.

1.2. Vị trí của ACS580 trong danh mục sản phẩm ABB

Biến tần ABB ACS580 là một phần quan trọng trong danh mục các sản phẩm truyền động "tương thích toàn diện" của ABB. Điểm đặc biệt là ACS580 chia sẻ cùng một kiến trúc phần cứng và giao diện người dùng với các dòng biến tần khác trong danh mục này. Điều này mang lại lợi ích lớn cho người dùng, bao gồm:

• Dễ sử dụng hơn: Người dùng chỉ cần làm quen với một giao diện và logic điều khiển duy nhất cho nhiều loại biến tần khác nhau.
• Dễ học hơn: Giảm thời gian đào tạo và làm quen với thiết bị.
• Dễ tích hợp hơn: Thuận lợi khi tích hợp vào các hệ thống tự động hóa lớn hơn hoặc khi cần tiêu chuẩn hóa thiết bị trong nhà máy.

1.3. Tại sao nên chọn biến tần ABB ACS580?

Có nhiều lý do khiến biến tần ABB trở thành lựa chọn hàng đầu cho các ứng dụng công nghiệp:

• Thiết kế “cắm là chạy”: Tất cả các tính năng quan trọng đều được tích hợp sẵn, giúp giảm thiểu số lượng linh kiện bên ngoài, đơn giản hóa việc lựa chọn, lắp đặt và sử dụng.
• Độ tin cậy cao và chất lượng bền bỉ: Biến tần ACS580 được chế tạo cho những khách hàng coi trọng chất lượng và độ bền. Các đặc điểm như bo mạch được phủ lớp bảo vệ và tùy chọn vỏ máy IP55 nhỏ gọn giúp sản phẩm hoạt động ổn định ngay cả trong những điều kiện môi trường khắc nghiệt. ABB cũng tiến hành thử nghiệm sản phẩm ở nhiệt độ tối đa và tải danh định để đảm bảo độ tin cậy.
• Hiệu quả năng lượng tối ưu: Các tính năng hiệu quả năng lượng được tích hợp sẵn giúp tối ưu hóa việc sử dụng năng lượng, giảm chi phí vận hành.

2. Các tính năng kỹ thuật nổi bật của biến tần ABB ACS580

2.1. Dải công suất và điện áp hoạt động

Biến tần ABB ACS580 có dải công suất rộng, đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp:

• Công suất: Từ 0.75 kW đến 500 kW.
• Điện áp: Hỗ trợ nhiều mức điện áp đầu vào khác nhau, bao gồm 3 pha 208-240V, 380-500V, và 525-600V.

2.2. Chế độ điều khiển động cơ đa dạng

ACS580 cung cấp các chế độ điều khiển động cơ tiên tiến, đảm bảo hiệu suất và độ chính xác cao:

• Điều khiển vector không cảm biến: Cho phép điều khiển chính xác tốc độ và mô-men xoắn mà không cần cảm biến tốc độ trên động cơ.
• Điều khiển V/Hz: Chế độ điều khiển cơ bản, phù hợp cho các ứng dụng đơn giản.
• Hỗ trợ đa dạng loại động cơ: Biến tần ACS580 có khả năng điều khiển hiệu quả các loại động cơ phổ biến như động cơ không đồng bộ, động cơ nam châm vĩnh cửu, và động cơ từ trở đồng bộ.

2.3. Các chức năng tích hợp sẵn ưu việt

Một trong những ưu điểm lớn của biến tần ABB ACS580 là việc tích hợp sẵn nhiều tính năng quan trọng:

• Chức năng An toàn Tắt Mô-men: Đạt tiêu chuẩn an toàn SIL 3, PL e, giúp ngăn chặn khởi động không mong muốn của động cơ, tăng cường an toàn cho máy móc và người vận hành.
• Bộ lọc EMC tích hợp: Giúp giảm nhiễu điện từ, đáp ứng các tiêu chuẩn EMC.
• Bộ hãm phanh: Tích hợp sẵn cho các kích thước khung nhỏ hơn, giúp xử lý năng lượng tái sinh từ động cơ trong các ứng dụng có tính động năng cao.
• Điều khiển PID: Cho phép tự động hóa các quy trình điều khiển vòng kín.
• Lập trình thích ứng: Mở rộng khả năng tùy biến chức năng của biến tần cho các ứng dụng cụ thể.
• Các tính năng tối ưu hóa năng lượng: Bao gồm bộ tối ưu hóa năng lượng, bộ tính toán và hiển thị năng lượng tiết kiệm được, chức năng làm đầy đường ống mềm, chức năng làm sạch bơm, bảo vệ chạy khô , và kiểm soát xâm thực.

2.4. Khả năng kết nối và giao tiếp linh hoạt

Biến tần ABB ACS580 được thiết kế để dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại:

• Tiêu chuẩn: Tích hợp sẵn giao thức Modbus RTU.
• Tùy chọn: Hỗ trợ một loạt các module fieldbus tùy chọn, cho phép kết nối với hầu hết các mạng công nghiệp phổ biến như PROFINET, EtherNet/IP, PROFIBUS DP, CANopen, DeviceNet, EtherCAT, Modbus TCP, ControlNet, POWERLINK.

2.5. Giao diện người dùng thân thiện

Việc cài đặt và vận hành biến tần ABB ACS580 trở nên đơn giản hơn nhờ các tùy chọn giao diện người dùng trực quan:

• Bảng điều khiển Assistant: Là trang bị tiêu chuẩn, hỗ trợ đa ngôn ngữ, có menu cài đặt đơn giản và các trình hướng dẫn giúp quá trình vận hành thử diễn ra nhanh chóng. Nút "Help" tích hợp cung cấp hỗ trợ tức thời.
• Tùy chọn bảng điều khiển Bluetooth: Cho phép vận hành thử và giám sát biến tần không dây thông qua các thiết bị di động.
• Công cụ PC Drive Composer: Phần mềm mạnh mẽ cho máy tính, hỗ trợ khởi động, bảo trì, cấu hình chi tiết và giám sát biến tần qua kết nối USB.

3. Ứng dụng của biến tần ABB ACS580 trong các ngành công nghiệp

3.1. Các ứng dụng phổ biến và đa dạng

Nhờ tính linh hoạt và các tính năng mạnh mẽ, biến tần ABB ACS580 phù hợp với một loạt các máy móc và ứng dụng công nghiệp phổ biến, bao gồm:

• Máy nén khí
• Băng tải
• Máy trộn
• Máy bơm, đặc biệt là bơm ly tâm
• Quạt
• Máy đùn
• Máy ly tâm
• Các ứng dụng yêu cầu điều khiển mô-men xoắn biến đổi hoặc mô-men xoắn không đổi.

3.2. Các ngành công nghiệp mục tiêu

Biến tần ABB ACS580 được tin dùng trong nhiều ngành công nghiệp khác nhau, nhờ khả năng thích ứng với các yêu cầu và điều kiện vận hành đa dạng:

• Thực phẩm và đồ uống
• Nhựa và cao su
• Dệt may
• Xử lý vật liệu
• Nông nghiệp
• Xử lý nước và nước thải
• Bột giấy và giấy
• Gốm sứ
• In ấn

3.3. Tính năng chuyên biệt cho từng ứng dụng

Mặc dù là dòng biến tần đa năng, ACS580 được trang bị các tính năng và tùy chọn phần mềm chuyên biệt để tối ưu hóa hiệu suất cho các ứng dụng cụ thể:

• Ứng dụng máy bơm: Các chức năng Điều khiển Bơm và Quạt, tự động chuyển đổi bơm , làm đầy đường ống mềm , làm sạch bơm, bảo vệ chạy khô, và kiểm soát xâm thực giúp tối ưu hóa hiệu suất, bảo vệ thiết bị và tiết kiệm năng lượng đáng kể trong các hệ thống bơm.
• Ứng dụng dệt may: Khả năng điều khiển động cơ chính xác giúp tối ưu hóa hoạt động của máy giặt và máy sấy công nghiệp. Các tính năng như kiểm soát quá áp, từ hóa sau dừng để dừng máy an toàn và nhanh hơn, và khả năng vận hành xuyên suốt khi mất điện tạm thời là rất quan trọng trong ngành này.
• Ứng dụng thực phẩm & đồ uống: ABB cung cấp gói phần mềm chuyên dụng cho các ứng dụng như máy nén làm lạnh. Ngoài ra, tùy chọn +C219 mang lại khả năng chống chịu amoniac cho toàn bộ biến tần, một yêu cầu cần thiết trong một số môi trường chế biến thực phẩm. Các tùy chọn cấp bảo vệ IP cao cũng rất quan trọng cho các môi trường yêu cầu rửa trôi thường xuyên.

4. Các dòng model biến tần ABB ACS580 và cách lựa chọn

Dòng biến tần ABB ACS580 được cung cấp dưới nhiều dạng model khác nhau để phù hợp với các yêu cầu lắp đặt và công suất cụ thể:

4.1. ACS580-01: Biến tần gắn tường

• Công suất: Lên đến 250 kW (340HP).
• Vỏ bảo vệ: Tiêu chuẩn UL Type 1/IP21, với các tùy chọn Type 12/IP55 và tùy chọn bảo vệ cực cao Type 4X/IP66 cho các model từ 0.75 đến 22 kW.
• Ứng dụng: Phù hợp cho các lắp đặt đa năng, nơi biến tần được gắn trực tiếp lên tường hoặc bên trong tủ điều khiển máy. Các tùy chọn cấp bảo vệ IP cao hơn giúp chúng thích ứng tốt với môi trường bụi bặm hoặc ẩm ướt.

4.2. ACS580-04: Module biến tần

• Công suất: Từ 250 đến 500 kW.
• Vỏ bảo vệ: IP00, thiết kế module mạnh mẽ.
• Ứng dụng: Dành cho các nhà tích hợp hệ thống và nhà sản xuất tủ bảng điện, cho phép tạo ra các hệ thống truyền động tùy chỉnh hoặc tích hợp biến tần vào các tủ điều khiển lớn hơn, đặc biệt cho các ứng dụng công suất cao.

4.3. ACS580-07: Biến tần dạng tủ

• Công suất: Từ 75 đến 500 kW.
• Vỏ bảo vệ: Tiêu chuẩn IP21, với các tùy chọn IP42 hoặc IP54.
• Ứng dụng: Là giải pháp tủ điện hoàn chỉnh, được thiết kế sẵn và đã được kiểm tra, giúp đơn giản hóa việc mua sắm và lắp đặt, đặc biệt trong các dự án lớn hơn.

4.4. ACS580MV: Biến tần trung thế

Dòng ACS580 còn có phiên bản trung thế là ACS580MV, mở rộng khả năng ứng dụng cho các hệ thống yêu cầu điện áp cao hơn, với dải công suất từ 200 đến 6300 kW và điện áp từ 6 đến 11 kV.

4.5. Một số model nổi bật

• ACS580-01-065A-4: Biến tần gắn tường, công suất 50 HP điện áp 400-480V, dòng định mức 65A, kích thước khung R4. Phù hợp cho các ứng dụng nhẹ đa năng như máy nén, máy trộn, máy bơm, quạt.
• ACS580-01-169A-4: Biến tần gắn tường, công suất 100 HP, dòng định mức 124A, điện áp 460V, cấp bảo vệ IP21, kích thước khung R7. Đây là một model công suất cao hơn trong dòng gắn tường.
• ACS580-01-07A6-4+J429: Biến tần gắn tường, công suất 5 HP, dòng định mức 7.6A, điện áp 480V. Một ví dụ về model công suất thấp hơn.

4.6. Hướng dẫn lựa chọn model phù hợp

Việc lựa chọn model biến tần ABB ACS580 phù hợp phụ thuộc vào nhiều yếu tố của ứng dụng cụ thể:

• Công suất và điện áp: Xác định chính xác công suất và dải điện áp hoạt động của động cơ.
• Điều kiện môi trường và cấp bảo vệ IP: Đánh giá môi trường lắp đặt để chọn cấp bảo vệ IP thích hợp.
• Kiểu lắp đặt: Lựa chọn giữa biến tần gắn tường, module lắp trong tủ hoặc giải pháp tủ hoàn chỉnh tùy thuộc vào không gian và yêu cầu tích hợp hệ thống.
• Tính năng ứng dụng cụ thể: Cân nhắc các chức năng chuyên biệt cần thiết, chẳng hạn như các chế độ điều khiển bơm nâng cao, chức năng an toàn tích hợp, hoặc các yêu cầu về khả năng quá tải.
• Yêu cầu giao tiếp: Xác định các giao thức truyền thông fieldbus cần thiết để tích hợp biến tần vào hệ thống tự động hóa hiện có.

5. Kích thước và hướng dẫn lắp đặt biến tần ABB ACS580

5.1. Tổng quan về các kích thước khung

Dòng biến tần ABB ACS580 sử dụng hệ thống kích thước khung (frame size) được ký hiệu từ R0/R1 đến R9. Mỗi kích thước khung tương ứng với một dải công suất và có kích thước vật lý khác nhau. Ví dụ, model ACS580-01-065A-4 có kích thước khung R4 , trong khi model ACS580-01-169A-4 là R7. Việc hiểu rõ về kích thước khung là rất quan trọng để lập kế hoạch không gian lắp đặt.

5.2. Kích thước chi tiết và trọng lượng cho từng frame size và loại vỏ

Thông tin chi tiết về kích thước và trọng lượng của từng model biến tần ABB ACS580 được cung cấp cụ thể trong tài liệu kỹ thuật của ABB. Dưới đây là ví dụ về kích thước và trọng lượng cho một số frame size phổ biến của dòng ACS580-01 với vỏ IP21 :

5.3. Khuyến nghị và lưu ý khi lắp đặt

• Kiểu lắp đặt:
  • ACS580-01: Thường được gắn tường.
  • ACS580-04: Được thiết kế để lắp đặt trong tủ điện.
• Yêu cầu về làm mát:
  • Biến tần được làm mát bằng không khí cưỡng bức.
  • Cần đảm bảo có đủ không gian trống phía trên và phía dưới biến tần để không khí lưu thông và làm mát hiệu quả.
  • Tránh để không khí nóng từ các thiết bị khác thổi trực tiếp vào biến tần hoặc không khí nóng từ biến tần tuần hoàn ngược lại.
• Điều kiện môi trường:
  • Nhiệt độ hoạt động: Thường từ -15°C đến +50°C (có thể cần giảm tải khi nhiệt độ trên +40°C).
  • Độ ẩm: 0-95% không ngưng tụ.
  • Độ cao: Cần xem xét giảm tải khi lắp đặt ở độ cao trên 1000m so với mực nước biển.
• Khoảng hở: Luôn tham khảo tài liệu hướng dẫn phần cứng của model cụ thể để biết các yêu cầu về khoảng hở tối thiểu xung quanh biến tần.

6. Tài liệu kỹ thuật và nguồn hỗ trợ cho biến tần ABB ACS580

6.1. Các loại tài liệu phổ biến

ABB cung cấp một bộ tài liệu kỹ thuật rất phong phú và chi tiết cho dòng biến tần ABB ACS580, nhằm hỗ trợ người dùng trong suốt vòng đời sản phẩm, từ lựa chọn, lắp đặt, vận hành đến bảo trì và khắc phục sự cố. Các loại tài liệu chính bao gồm:

• Sổ tay Hướng dẫn Phần cứng: Cung cấp thông tin chi tiết về lắp đặt cơ và điện, kết nối, thông số kỹ thuật phần cứng
• Sổ tay Hướng dẫn Phần mềm Cơ sở: Mô tả các thông số, chức năng, lập trình và các khía cạnh liên quan đến phần mềm cơ sở của biến tần
• Hướng dẫn Lắp đặt Nhanh và Khởi động: Cung cấp các bước cơ bản để lắp đặt và khởi động biến tần một cách nhanh chóng
• Catalogue Kỹ thuật : Cung cấp thông tin tổng quan về sản phẩm, các dòng model, thông số kỹ thuật chính và các tùy chọn
• Sổ tay Hướng dẫn Module Điều hợp: Hướng dẫn chi tiết cho từng loại module giao tiếp fieldbus như CANopen (FCAN-01), EtherCAT (FECA-01), Ethernet (FENA-01/-11/-21), PROFIBUS (FPBA-01), v.v.
• Sổ tay Hướng dẫn Bảng điều khiển Vận hành: Hướng dẫn sử dụng các loại bảng điều khiển như ACS-AP-x.
• Sổ tay Hướng dẫn Công cụ PC: Hướng dẫn sử dụng phần mềm máy tính Drive Composer để cấu hình, giám sát và bảo trì biến tần.
• Hướng dẫn Thay thế: Ví dụ, Hướng dẫn Thay thế ACS550 sang ACS580, giúp người dùng chuyển đổi từ các dòng biến tần cũ hơn.

6.2. Cách truy cập tài liệu

Nguồn tài liệu kỹ thuật chính thức và cập nhật nhất cho biến tần ABB ACS580 thường có thể được truy cập thông qua:

• Thư viện ABB: Đây là cổng thông tin trực tuyến của ABB, nơi lưu trữ và cung cấp tài liệu cho tất cả các sản phẩm của hãng. Nhiều tài liệu tham khảo đều có liên kết trực tiếp đến thư viện này.
• Website của ABB: Trang web chính thức của ABB và các trang web khu vực.
• Website của các nhà phân phối ủy quyền: Một số nhà phân phối cũng cung cấp tài liệu trên trang web của họ.

6.3. Các công cụ phần mềm hỗ trợ

• Drive Composer: Là công cụ phần mềm chính cho PC, được sử dụng để khởi động, cài đặt thông số, bảo trì, giám sát và khắc phục sự cố cho biến tần ACS580. Công cụ này giúp đơn giản hóa các tác vụ phức tạp và nâng cao hiệu quả quản lý biến tần.
