Đồng hồ chênh áp là một thiết bị đo lường chuyên dụng dùng để so sánh và hiển thị sự chênh lệch áp suất giữa hai điểm khác nhau trong cùng một hệ thống (khí hoặc lỏng), thay vì đo áp suất so với khí quyển.
Nguyên lý hoạt động phổ biến nhất (dòng Magnehelic) dựa trên cơ chế từ tính không ma sát: áp lực khí tác động lên màng ngăn silicone, làm di chuyển lò xo lá và nam châm, từ đó dẫn động kim chỉ thị quay trên mặt số mà không cần trục cơ khí trực tiếp.
Ứng dụng quan trọng nhất của thiết bị là giám sát độ bẩn của màng lọc khí trong AHU/HVAC và duy trì áp suất dương/âm cho phòng sạch, phòng cách ly y tế để ngăn ngừa ô nhiễm. Quy trình lắp đặt chuẩn yêu cầu gắn thiết bị cố định trên bề mặt thẳng đứng không rung lắc, sau đó thực hiện cân chỉnh điểm 0 (Zeroing) bằng vít điều chỉnh trước khi kết nối ống dẫn khí vào cổng High (+) và Low (-) tương ứng.
Bài viết này được tư vấn bởi các chuyên gia tại FDI Care – Đơn vị sở hữu nhà máy 6.000m² và hệ thống kho bãi 10.000m² tại Bắc Giang, chuyên sản xuất và cung ứng thiết bị phòng sạch đạt chuẩn xuất khẩu. Với lợi thế chuỗi cung ứng trực tiếp từ công ty mẹ tại Hồ Nam (Trung Quốc), chúng tôi cam kết giá thành rẻ hơn thị trường từ 10-20% và chất lượng sản phẩm chuẩn chỉ từng thông số kỹ thuật.

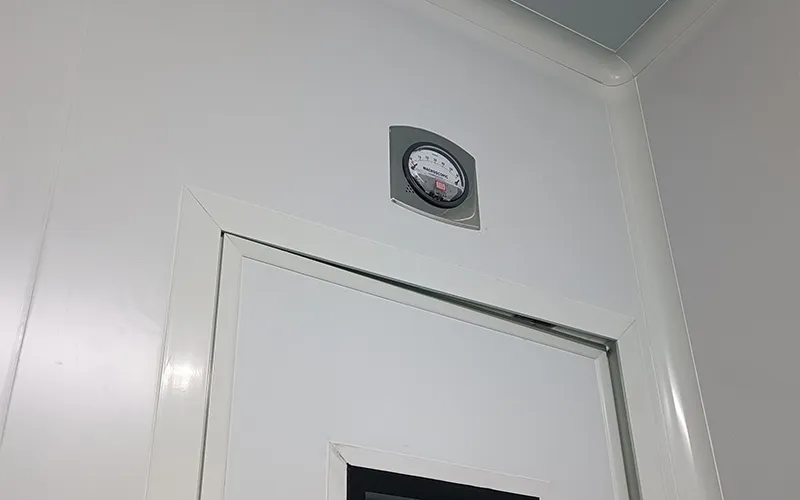

1. Đồng hồ chênh áp là gì và tại sao nó lại quan trọng trong công nghiệp?
Đồng hồ chênh áp (Differential Pressure Gauge) là thiết bị đo lường được thiết kế để đo sự chênh lệch áp suất giữa hai nguồn áp lực (áp suất cao và áp suất thấp), thường được biểu thị bằng đơn vị Pascal (Pa), mmH2O hoặc Inches of Water Column (InWC).
Trong các tài liệu kỹ thuật, bạn sẽ thường gặp các thuật ngữ như đồng hồ đo chênh áp, đồng hồ đo áp suất chênh lệch hay phổ biến nhất là đồng hồ chênh áp Magnehelic (tên gọi theo dòng sản phẩm nổi tiếng của hãng Dwyer).
Tại sao thiết bị nhỏ bé này lại đóng vai trò "người gác cổng" trong hệ thống HVAC và phòng sạch?
Thứ nhất, nó là "bác sĩ" chẩn đoán sức khỏe màng lọc: Khi bụi bám vào màng lọc, áp suất phía trước tăng lên và phía sau giảm đi. Đồng hồ sẽ báo cho bạn biết chính xác khi nào lọc bị tắc để thay thế, tránh lãng phí điện năng quạt.
Thứ hai, nó là "hàng rào" bảo vệ độ sạch: Trong phòng sạch, áp suất phải luôn dương (+) để bụi từ bên ngoài không tràn vào. Ngược lại, trong phòng cách ly bệnh lây nhiễm, áp suất phải âm (-) để vi khuẩn không thoát ra. Đồng hồ chênh áp giúp giám sát sự chênh lệch này 24/7.
Để có cái nhìn tổng quan về hệ thống kiểm soát môi trường, bạn có thể tham khảo danh mục các thiết bị liên quan tại:
2. Nguyên lý hoạt động của đồng hồ chênh áp Magnehelic diễn ra như thế nào?
Nguyên lý hoạt động của đồng hồ chênh áp Magnehelic dựa trên cơ cấu truyền động từ tính (Magnetic Linkage) độc quyền, giúp chuyển đổi sự biến thiên áp suất cực nhỏ thành chuyển động quay của kim mà không tạo ra ma sát cơ học.
Cụ thể, quá trình diễn ra như sau:
Tiếp nhận áp suất: Đồng hồ có 2 cổng kết nối: Cổng áp suất cao (High pressure port) và Cổng áp suất thấp (Low pressure port).
Tác động lên màng ngăn: Khi có sự chênh lệch áp suất, màng ngăn (Diaphragm) làm bằng cao su Silicone đàn hồi sẽ bị đẩy phồng lên hoặc xẹp xuống.
Truyền động qua lò xo lá: Sự dịch chuyển của màng ngăn sẽ tác động lên một lò xo lá phẳng (Leaf spring) đã được hiệu chuẩn chính xác.
Liên kết từ tính: Một thanh nam châm gắn ở cuối lò xo lá sẽ di chuyển tương ứng. Chuyển động của nam châm này sẽ hút một nam châm khác gắn trên trục kim đồng hồ (qua một vách ngăn kín).
Hiển thị: Kim đồng hồ quay và chỉ thị giá trị áp suất chênh lệch trên mặt số.
Thiết kế này giúp đồng hồ đo chênh áp Dwyer Magnehelic có độ bền cực cao, chống rung động và chịu được quá áp tốt hơn các loại đồng hồ cơ khí dùng bánh răng thông thường.

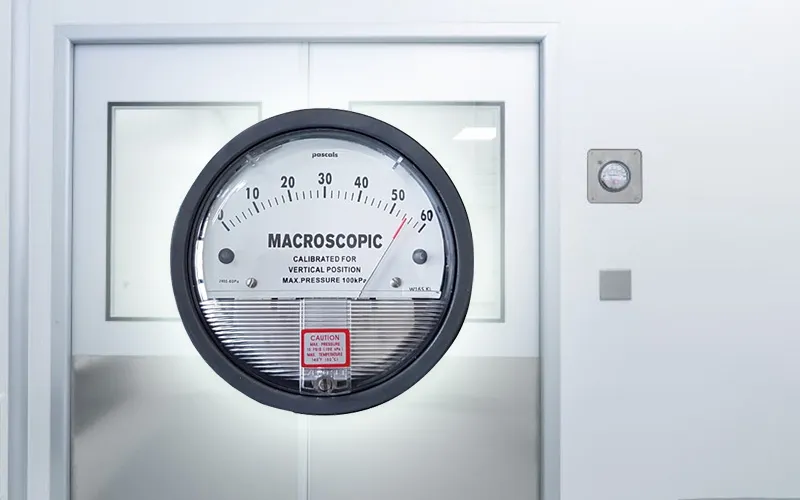

3. Đâu là ác loại đồng hồ đo chênh lệch áp suất phổ biến trên thị trường?
Dựa vào cấu tạo và phương thức hiển thị, đồng hồ chênh áp được chia thành 3 nhóm chính: Đồng hồ cơ Magnehelic, Đồng hồ điện tử (Digital) và Đồng hồ chất lỏng (Manometer).
3.1. Đồng hồ chênh áp cơ học
Đại diện: Dwyer Series 2000.
Đặc điểm: Không dùng điện, hiển thị bằng kim, vỏ nhôm đúc hoặc nhựa.
Ưu điểm: Bền bỉ, giá thành hợp lý, dễ lắp đặt, hoạt động được trong môi trường chống cháy nổ. Đây là loại đồng hồ chênh áp phòng sạch phổ biến nhất hiện nay.
3.2. Đồng hồ chênh áp điện tử
Đặc điểm: Sử dụng cảm biến áp suất điện tử, hiển thị số trên màn hình LED/LCD. Có thể xuất tín hiệu Analog (4-20mA) để kết nối với hệ thống BMS.
Ưu điểm: Độ chính xác cực cao, đọc được trong bóng tối, tích hợp chức năng cảnh báo đèn/còi.
3.3. Đồng hồ chênh áp dạng cột lỏng
Đặc điểm: Dùng cột chất lỏng (thường là dầu đỏ) trong ống thủy tinh nghiêng để đo.
Ưu điểm: Rất rẻ, không bao giờ hỏng hóc cơ học.
Nhược điểm: Phải châm dầu định kỳ, khó đọc chính xác, dễ bị bay hơi chất lỏng.

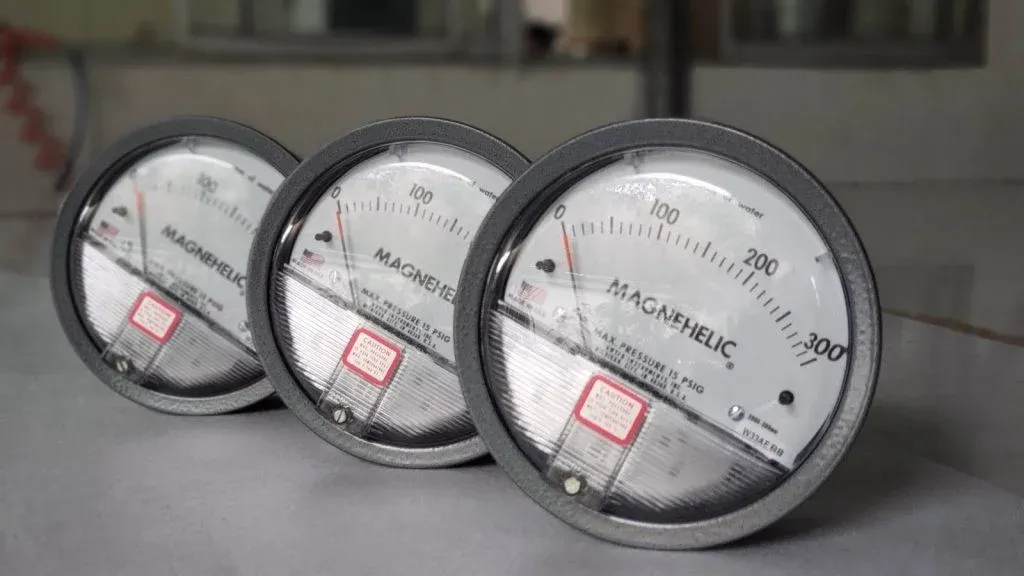

4. Ứng dụng của đồng hồ chênh áp trong các hệ thống kỹ thuật là gì?
Ứng dụng của đồng hồ chênh áp tập trung vào 3 mảng chính: Giám sát tình trạng lọc khí, Kiểm soát áp suất phòng sạch/phòng cách ly và Đo vận tốc gió/lưu lượng gió.
4.1. Giám sát màng lọc
Lắp đặt đo sự chênh lệch áp suất trước và sau màng lọc (G4, F8, HEPA).
Lọc thô/tinh: Chênh áp khoảng 100-200 Pa là cần thay.
Lọc HEPA: Chênh áp khoảng 250-400 Pa là cần thay (gấp đôi áp suất ban đầu).
Việc thay lọc đúng lúc giúp đảm bảo độ sạch không khí. Kiểm tra hiệu quả lọc bằng máy đếm hạt bụi:
https://fdicare.vn/san-pham/may-dem-hat-bui-nguyen-ly-hoat-dong-chuc-nang-ung-dung-huong-dan-su-dung-goi-y-don-vi-cung-cap-uy-tin.html
4.2. Kiểm soát áp suất phòng
Phòng sạch (Positive Pressure): Áp suất trong phòng cao hơn hành lang (thường là +10 đến +15 Pa) để đẩy bụi ra ngoài.
Phòng cách ly/Bio-hazard (Negative Pressure): Áp suất trong phòng thấp hơn hành lang (-10 đến -15 Pa) để giữ vi khuẩn bên trong.
Thiết bị này thường được lắp ngay cửa ra vào hoặc trên Air Shower để giám sát. Xem thêm:
https://fdicare.vn/san-pham/buong-thoi-khi-air-shower.html
4.3. Ứng dụng trong tủ an toàn và tủ cách ly
Các thiết bị như Tủ an toàn sinh học (BSC) hay Tủ cách ly (Isolator) bắt buộc phải có đồng hồ đo chênh áp Magnehelic để đảm bảo quạt hút hoạt động đúng công suất, bảo vệ người thao tác.
Tham khảo thiết bị tủ cách ly:
4.4. Đo vận tốc gió
Kết hợp với ống Pitot tube, đồng hồ chênh áp có thể đo áp suất động (Velocity pressure) để quy đổi ra vận tốc gió trong đường ống.
Xem thêm về thiết bị đo gió chuyên dụng:

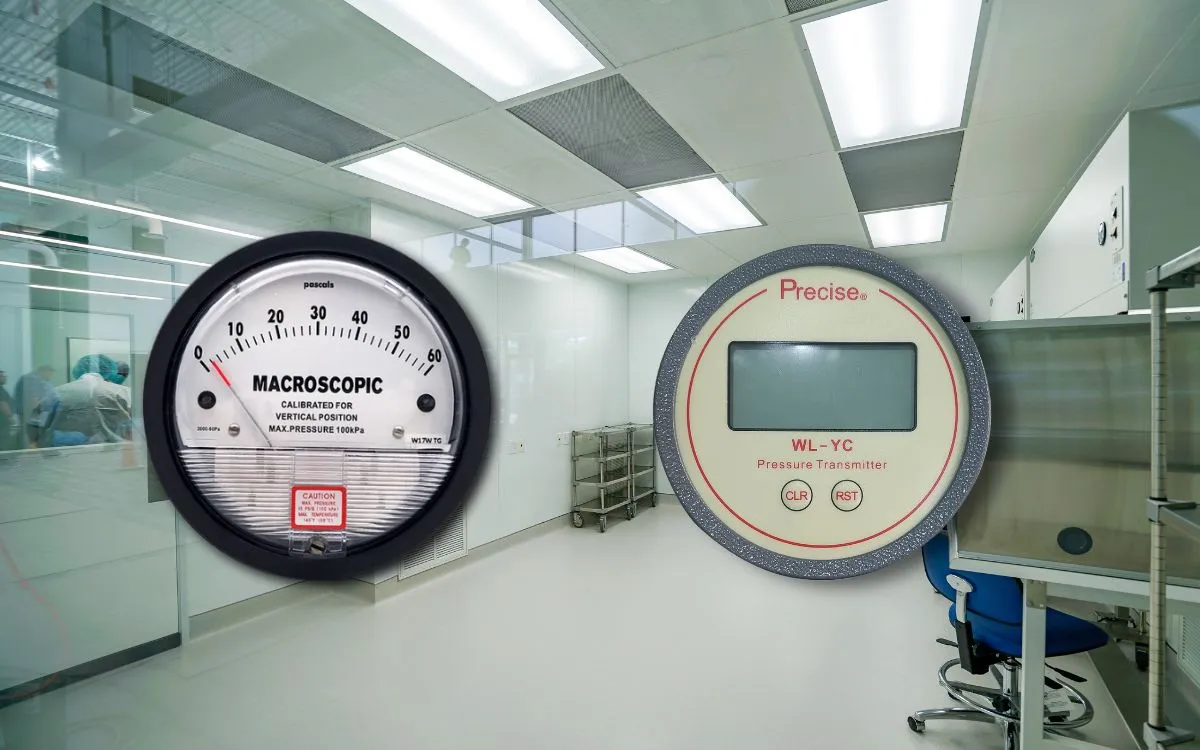

5. Hướng dẫn lắp đặt đồng hồ chênh áp Dwyer đúng kỹ thuật
Quy trình lắp đặt chuẩn bao gồm 5 bước: Chọn vị trí lắp -> Khoan lỗ/Gắn giá đỡ -> Cân chỉnh điểm 0 (Zeroing) -> Kết nối ống dẫn khí -> Kiểm tra rò rỉ.
Để đảm bảo độ chính xác, kỹ thuật viên cần tuân thủ:
Bước 1: Chọn vị trí
Lắp đặt trên bề mặt thẳng đứng, không bị rung lắc. Đồng hồ chênh áp lắp tường thường đi kèm phụ kiện để gắn nổi hoặc gắn âm vào panel.
Tránh nơi có nhiệt độ quá cao (> 60°C) hoặc quá thấp.
Bước 2: Cân chỉnh điểm Zero (Quan trọng nhất)
Trước khi nối ống, hãy đảm bảo cả 2 cổng áp suất đều thông với khí quyển.
Sử dụng tua vít vặn vít chỉnh Zero (nằm ở mặt dưới đồng hồ) cho đến khi kim chỉ đúng vạch số 0.
Bước 3: Kết nối ống áp suất (Tubing)
Trường hợp đo áp suất Dương (Phòng sạch):
Cổng High (+): Nối ống dẫn vào bên trong phòng sạch.
Cổng Low (-): Để hở (thông với hành lang/khí quyển) hoặc nối ống ra hành lang.
Trường hợp đo áp suất Âm (Phòng cách ly/Hút bụi):
Cổng High (+): Để hở thông với khí quyển.
Cổng Low (-): Nối ống vào khu vực hút (nguồn áp suất âm).
Trường hợp đo chênh áp lọc (Filter):
Cổng High (+): Nối vào trước màng lọc (hướng gió đến).
Cổng Low (-): Nối vào sau màng lọc (hướng gió đi).
Bước 4: Kiểm tra
Sau khi lắp, kiểm tra xem kim có di chuyển êm ái không. Đảm bảo các đầu nối ống không bị hở khí.
Trong quá trình lắp đặt, các kỹ sư thường dùng thêm thiết bị đo tĩnh điện để kiểm tra môi trường xung quanh. Xem tại:
6. Các dải đo thông dụng của đồng hồ chênh áp Magnehelic?
Việc chọn dải đo (Range) phù hợp là yếu tố then chốt để dễ quan sát. Nguyên tắc chọn là áp suất vận hành nằm trong khoảng 40% - 70% dải đo tối đa của đồng hồ.
Dải 0 - 60 Pa: Dùng đo áp suất phòng sạch (thường duy trì 10-45 Pa). Đây là dải đo phổ biến nhất cho đồng hồ đo chênh áp phòng sạch.
Dải 0 - 250 Pa hoặc 0 - 500 Pa: Dùng đo chênh áp cho lọc thô (Pre-filter) hoặc lọc túi (Bag filter).
Dải 0 - 750 Pa hoặc 0 - 1000 Pa: Dùng đo chênh áp cho lọc HEPA (vì lọc HEPA khi tắc áp suất có thể lên tới 600 Pa).

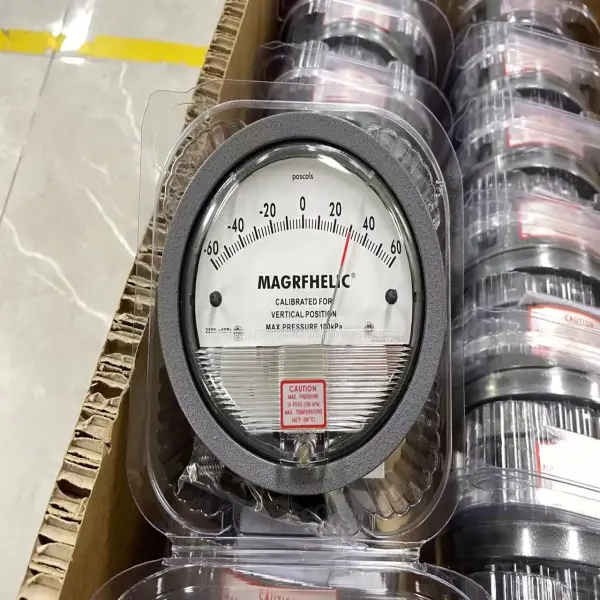

Dải đo Âm-Dương (ví dụ: -60-0-60 Pa): Dùng cho các phòng có thể chuyển đổi áp suất hoặc phòng đệm (Air lock).

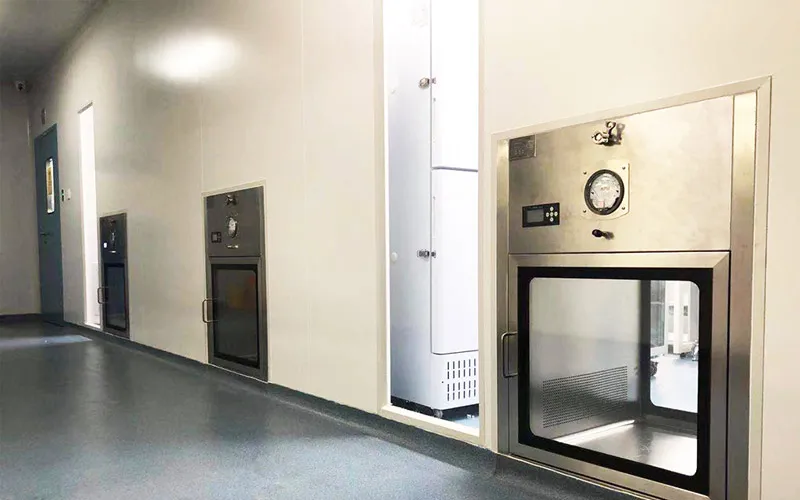

7. Bảo trì và Khắc phục sự cố thường gặp của đồng hồ chênh áp
Bảo trì đồng hồ chênh áp khá đơn giản, chủ yếu là kiểm tra điểm Zero định kỳ, vệ sinh ống dẫn khí và mặt kính hiển thị.
Các sự cố thường gặp và cách xử lý:
Kim không về 0: Do rung động hoặc áp suất dư. -> Thực hiện thao tác Zeroing lại.
Kim bị kẹt hoặc nhảy loạn xạ: Do ống dẫn khí bị gập, tắc nghẽn hoặc có nước ngưng tụ trong ống. -> Thổi sạch ống dẫn khí, kiểm tra đường đi của ống.
Mặt kính bị mờ/nứt: Do va đập hoặc hóa chất. -> Cần thay thế mặt kính hoặc thay đồng hồ mới.
Chỉ số không thay đổi khi áp suất thay đổi: Có thể cổng High và Low bị lắp ngược hoặc màng ngăn bên trong bị rách do quá áp (Overpressure).
8. Tại sao nên chọn mua đồng hồ chênh áp và thiết bị phòng sạch tại FDI Care?
FDI Care là đơn vị sản xuất và cung ứng vật tư phòng sạch hàng đầu với lợi thế hạ tầng nhà máy quy mô lớn và chuỗi cung ứng trực tiếp, cam kết mang đến sản phẩm đồng hồ chênh áp chính hãng với mức giá rẻ hơn thị trường 10-20%.
Tại sao các nhà thầu M&E và chủ đầu tư tin chọn FDI Care?
Hạ tầng sản xuất & Kho vận Hùng hậu:
Chúng tôi sở hữu nhà máy sản xuất 6.000m² tại Hưng Yên và hệ thống kho bãi 10.000m² tại Bắc Giang. Năng lực lưu kho lớn giúp chúng tôi luôn có sẵn hàng nghìn chiếc đồng hồ chênh áp Dwyer Magnehelic Series 2000 (các dải đo 60Pa, 250Pa, 500Pa, 750Pa) để giao ngay lập tức.
Giá thành Cạnh tranh nhất (Rẻ hơn 10-20%):
Nhờ có Co-founder là người Trung Quốc và kết nối trực tiếp với nguồn hàng gốc (Công ty mẹ tại Hồ Nam), FDI Care nhập khẩu số lượng lớn thiết bị (đồng hồ, AHU, FFU...). Chúng tôi cắt bỏ các khâu trung gian thương mại, giúp khách hàng mua được giá gốc.
Chất lượng đảm bảo - CO/CQ đầy đủ:
Sản phẩm cung cấp luôn đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ). Chúng tôi cam kết bảo hành đổi mới nếu có lỗi nhà sản xuất. Đối với các sản phẩm do FDI Care sản xuất (như Panel, Air Shower), chất lượng đạt chuẩn xuất khẩu với độ hoàn thiện tinh xảo.
Tư vấn kỹ thuật chuyên sâu:
Đội ngũ kỹ sư của chúng tôi am hiểu tường tận về HVAC và phòng sạch. Chúng tôi không chỉ bán đồng hồ, chúng tôi tư vấn vị trí lắp đặt, cách đi ống sao cho thẩm mỹ và chính xác nhất.
9. Đánh giá từ khách hàng
Kỹ sư Nguyễn Văn Nam - Trưởng phòng Bảo trì Nhà máy Samsung (Thái Nguyên):
"Nhà máy tôi dùng hàng nghìn cái đồng hồ Magnehelic để soi lọc HEPA. Trước mua lắt nhắt giá cao mà hay bị delay. Từ hồi ký hợp đồng với FDI Care, cần bao nhiêu cũng có sẵn trong kho Bắc Giang, giá lại tốt hơn hẳn. Hàng Dwyer chuẩn, kim chạy rất mượt."
⭐⭐⭐⭐⭐
Anh Lê Tuấn - Giám đốc Công ty thi công Phòng sạch (Hà Nội):
"Tôi thích cách làm việc của FDI Care. Báo giá nhanh, tư vấn đúng dải đo. Có lần anh em thợ lắp ngược ống làm kim không chạy, kỹ thuật bên FDI gọi video hướng dẫn chỉnh lại 5 phút là xong. Rất nhiệt tình."
⭐⭐⭐⭐⭐
Chị Mai Hương - Phòng Mua hàng Bệnh viện Đa khoa (Đà Nẵng):
"Bệnh viện cần thay loạt đồng hồ áp suất âm cho phòng cách ly. FDI Care cung cấp hàng chính hãng, đầy đủ hóa đơn chứng từ để làm thủ tục thanh toán. Sản phẩm nhìn rất chắc chắn, lắp vào nhìn chuyên nghiệp hẳn."
⭐⭐⭐⭐⭐
10. Câu hỏi thường gặp về đồng hồ chênh áp
1. Đồng hồ Magnehelic Series 2000 có cần nguồn điện không?
Trả lời: Không. Đây là dòng đồng hồ cơ học hoàn toàn, hoạt động dựa trên áp lực khí và từ tính, không cần pin hay nguồn điện. Rất an toàn và tiện lợi.
2. Tôi nên chọn dải đo Pa hay mmH2O?
Trả lời: Tùy thuộc vào yêu cầu thiết kế. Tại Việt Nam và các tiêu chuẩn quốc tế (ISO), đơn vị Pascal (Pa) là phổ biến nhất. Đơn vị mmH2O thường dùng trong các thiết kế cũ. 1 mmH2O ≈ 9.8 Pa.
3. Đồng hồ có chịu được nước không?
Trả lời: Dòng tiêu chuẩn IP67 có thể chịu được bụi và nước nhẹ. Tuy nhiên, tuyệt đối không để nước lọt vào bên trong ống dẫn khí, nó sẽ làm sai lệch kết quả hoặc hỏng màng ngăn.
4. Khi nào cần dùng đồng hồ có dầu (Oil-filled)?
Trả lời: Khi vị trí lắp đặt có độ rung động cơ khí cao (gần máy nén, quạt lớn). Dầu Glycerin bên trong sẽ giúp giảm chấn cho kim, giúp kim không bị rung lắc, dễ đọc số hơn.
5. Lắp đồng hồ chênh áp có khó không?
Trả lời: Rất đơn giản. Chỉ cần khoan lỗ phi 115mm (đối với lắp âm) hoặc bắt vít giá đỡ (đối với lắp nổi), sau đó cắm ống nhựa mềm vào đầu nối đuôi chuột (barbed fitting) là xong.
6. Sự khác biệt giữa đồng hồ Dwyer và các hãng Trung Quốc giá rẻ?
Trả lời: Đồng hồ Dwyer (Mỹ) có độ chính xác cao (± 2 % ), độ bền màng ngăn lên tới hàng chục năm và ít bị trôi điểm Zero. Các loại giá rẻ thường có độ sai số lớn và kim hay bị kẹt sau 1-2 năm sử dụng.
7. FDI Care có cung cấp phụ kiện lắp đặt không?
Trả lời: Có. Mỗi bộ đồng hồ bán ra đều đi kèm đầy đủ phụ kiện tiêu chuẩn: 2 đầu nối ống, 2 nút bịt cao su, lẫy gài và vít bắt. Ngoài ra chúng tôi có bán thêm hộp Inox bảo vệ hoặc đế gá lắp tường.
8. Tôi muốn đo áp suất nước (chênh áp nước Chiller) dùng loại nào?
Trả lời: Dòng Magnehelic 2000 chỉ dùng cho KHÍ. Để đo chênh áp nước, bạn phải dùng dòng chuyên dụng cho chất lỏng (như Dwyer Series W) có màng ngăn bằng kim loại chịu nước.
9. Cách kiểm tra đồng hồ còn tốt hay hỏng?
Trả lời: Thổi nhẹ vào cổng High, kim phải lên. Hút nhẹ ở cổng Low, kim phải lên. Sau khi ngừng tác động, kim phải về đúng số 0 ngay lập tức và dứt khoát.
10. FDI Care bảo hành thiết bị bao lâu?
Trả lời: Chúng tôi bảo hành chính hãng 12 tháng cho tất cả các dòng đồng hồ chênh áp Dwyer.
