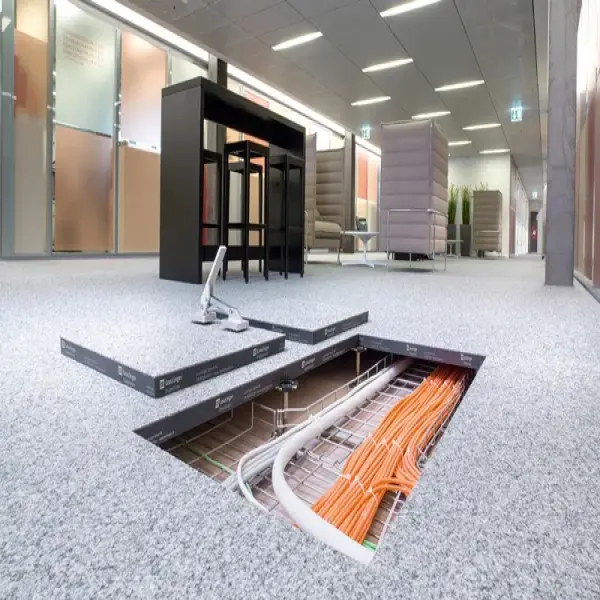

Thi công sàn nâng kỹ thuật chống tĩnh điện không chỉ đơn thuần là công tác lắp ráp cơ học, mà là một chuỗi quy trình kỹ thuật khắt khe đòi hỏi độ chính xác tuyệt đối từ khâu khảo sát độ ẩm nền bê tông cho đến nghiệm thu điện trở bề mặt.
Để hệ thống khung chịu lực không bị gập ghềnh, triệt tiêu rò rỉ khí lạnh khoang Plenum và không đọng tĩnh điện gây cháy hỏng vi mạch, kỹ sư giám sát bắt buộc phải tuân thủ quy trình 6 bước chuẩn ngạch: bắn tọa độ laser định vị, dán chân đế bằng keo Epoxy, kết nối ma trận thanh giằng và dán dải đồng tiếp địa đạt dải điện trở 10^6 - 10^9 Ohm/sq theo chuẩn ANSI/ESD S20.20.
Nhằm kiến tạo hạ tầng công nghệ an toàn tuyệt đối với mức ngân sách tiết kiệm 5% - 15%, quý doanh nghiệp nên hợp tác cùng tổng thầu FDI Care – nhà phân phối độc quyền tấm sàn HORB tại Việt Nam, cam kết cung cấp trọn bộ hồ sơ CO/CQ, bảo hành 24 tháng và tối ưu đơn giá nhờ chiến lược kinh doanh SEO tự nhiên không phụ thuộc vào quảng cáo.

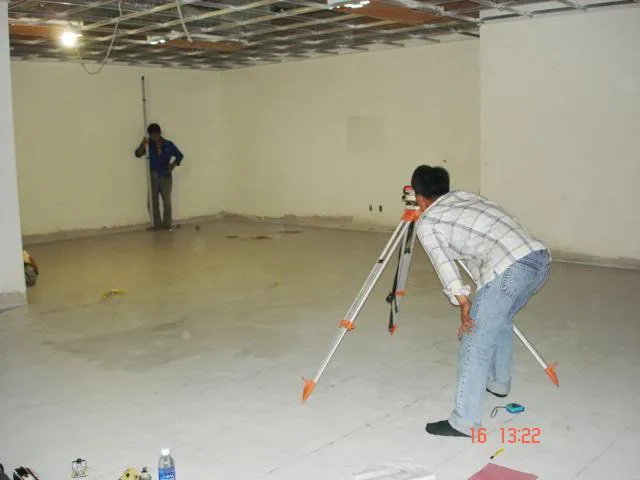

1. Công tác khảo sát mặt bằng trước khi thi công sàn nâng kỹ thuật quy định những gì?
Công tác khảo sát mặt bằng quy định phải kiểm tra 3 chỉ số kỹ thuật chốt chặn: Độ phẳng mặt nền bê tông, Độ ẩm bê tông dưới 6% và Tải trọng chịu lực của sàn bê tông nguyên bản.
Theo National Fire Protection Association (NFPA 75 Standard for the Protection of Information Technology Equipment) & ANSI/ESD S20.20, bề mặt bê tông nền bắt buộc phải được xử lý độ phẳng và làm sạch 100% bụi mịn trước khi dán chân đế kim loại để đảm bảo liên kết cơ học vững chắc.
1.1. Kiểm tra độ phẳng và trám vá khuyết tật bề mặt nền bê tông
Sử dụng máy đo nivo laser xác định các vị trí lồi lõm trên bề mặt bê tông nguyên bản. Kỹ thuật viên tiến hành mài phẳng các điểm gồ ghề và đắp trám vữa Epoxy chuyên dụng cho các dải lỗ rỗ, tạo mặt nền nhẵn phẳng.
1.2. Kiểm tra độ ẩm và lăn sơn lót epoxy ngăn bốc bụi ngầm
Độ ẩm sàn bê tông bắt buộc phải dưới 6% và đã đóng rắn tối thiểu 28 ngày. Tiến hành lăn 2 lớp sơn epoxy lót bịt mao dẫn để ngăn không khí cuốn hạt bụi mịn bốc ngược lên khoang ngầm theo thời gian.
Quý khách tra cứu thêm thông tin dải sàn nâng phủ PVC tại https://fdicare.vn/san-pham/san-nang-ky-thuat-loi-xi-mang-phu-pvc-chong-tinh-dien.html và dải sàn nâng HPL tại https://fdicare.vn/san-pham/san-nang-ky-thuat-hpl.html.

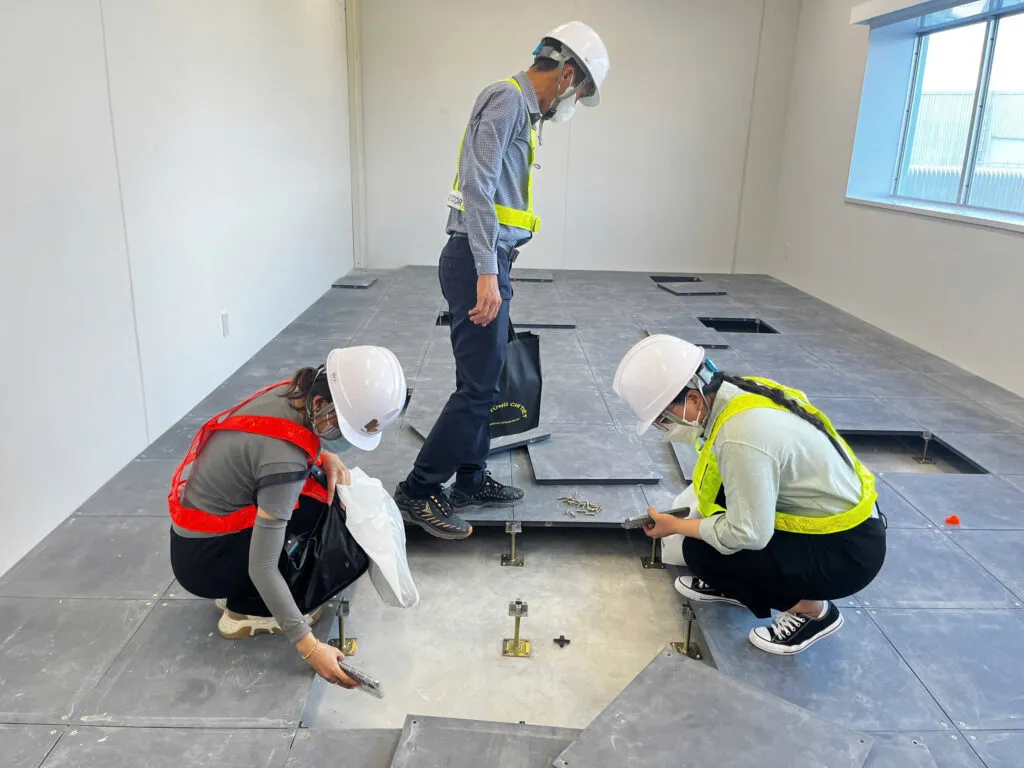

2. Quy trình 6 bước thi công sàn nâng kỹ thuật chống tĩnh điện chuẩn ngạch công nghiệp?
Quy trình lắp đặt chuẩn ngạch gồm 6 bước kỹ thuật: Bắn laser định vị trục, Dán keo cố định chân đế, Lắp thanh giằng gia cường, Dán lưới đồng tiếp địa, Đặt tấm sàn nâng và Căn chỉnh nivo hoàn thiện.
2.1. Bước 1 - Bắn tọa độ laser và định vị mảng lưới tim trục
Sử dụng máy cân bằng tia laser định vị tim trục ô lưới 600 mm x 600 mm chính xác tới từng mm. Việc bắn tọa độ chuẩn giúp toàn bộ khung chân đế vuông góc tuyệt đối, tránh hiện tượng lệch ô khi đặt tấm sàn.
2.2. Bước 2 - Định vị và dán chân đế kim loại mạ kẽm bằng keo Epoxy
Bôi keo dán Epoxy 2 thành phần chuyên dụng vào chân đế kim loại và dán chặt xuống sàn bê tông theo tọa độ tim trục. Khoảng cách các chân đế được điều chỉnh theo đúng barem 600 mm x 600 mm.
2.3. Bước 3 - Lắp hệ thanh giằng thép hộp chịu lực gia cường
Kết nối các dải thanh giằng ngang thép hộp mạ kẽm với đầu chân đế bằng vít khóa để tạo hệ khung chịu lực. Khung thanh giằng giúp phân bổ đều tải trọng đè nặng và triệt tiêu độ rung lắc khi di chuyển.
2.4. Bước 4 - Thi công dải lưới đồng tiếp địa xả dòng điện tích ESD
Dán dải băng đồng dẫn điện chạy dọc theo hệ khung chân đế, đấu nối trực tiếp với cọc tiếp địa nhà xưởng. Mạng lưới đồng ngầm thu gom dải điện tích tích tụ sinh ra do ma sát và xả an toàn xuống lòng đất.
2.5. Bước 5 - Đặt dải tấm sàn nâng chống tĩnh điện và tấm đột lỗ
Lần lượt đặt các tấm sàn kín 600 mm x 600 mm x 35 mm (phủ HPL hoặc PVC) và các mảng sàn đột lỗ tản nhiệt vào khung lưới. Thao tác đặt tấm sàn cẩn thận để các góc bám chặt vào đệm cao su triệt âm.
2.6. Bước 6 - Căn chỉnh độ phẳng nivo mịn và nghiệm thu hoàn thiện
Kỹ thuật viên sử dụng nivo căn chỉnh độ cao từng góc chân đế, triệt tiêu hoàn toàn độ gập ghềnh. Tiến hành lau sạch bề mặt và đo kiểm tra dải điện trở xả tĩnh điện trước khi nghiệm thu bàn giao.
Quý khách tra cứu thêm bài viết so sánh màng phủ bề mặt tại https://fdicare.vn/san-pham/so-sanh-tam-san-nang-ky-thuat-phu-hpl-va-phu-vinyl-pvc-dan-dien.html và dải sàn nâng phòng máy chủ tại https://fdicare.vn/san-pham/san-nang-phong-server.html.
3. Báo giá thi công sàn nâng kỹ thuật trọn gói dao động bao nhiêu tiền 1m2?
Báo giá thi công trọn gói sàn nâng kỹ thuật hiện dao động từ 800.000đ đến 1.500.000đ/m², tùy thuộc vào chủng loại tấm sàn và yêu cầu kỹ thuật.
Chi tiết phân dải đơn giá vật tư và thi công hoàn thiện:
Hệ thống sàn nâng phủ bề mặt PVC (Lõi xi măng nhẹ): Đơn giá hoàn thiện khoảng 800.000 – 1.100.000 VNĐ/m².
Hệ thống sàn nâng phủ bề mặt HPL (Chịu tải trọng lớn, kháng cháy): Đơn giá hoàn thiện trọn gói phổ biến từ 1.100.000 – 1.500.000 VNĐ/m² (đã bao gồm khung chân đế mạ kẽm, thanh giằng, dải đồng tiếp địa ngầm và công thợ thi công hoàn thiện).
Bảng barem dự toán chi phí thi công hoàn thiện trọn gói:
| Hạng mục chủng loại hệ thống | Quy chuẩn kỹ thuật màng phủ & Độ dày | Đơn giá thi công trọn gói (VNĐ/m²) |
|---|---|---|
| Sàn nâng phủ PVC (Lõi xi măng) | Tấm 600x600x35mm, chân đế mạ kẽm H100 - H500mm | 800.000 – 1.100.000 VNĐ/m² |
| Sàn nâng phủ HPL (Lõi xi măng) | Tấm 600x600x35mm ép HPL, chịu tải trọng lớn | 1.100.000 – 1.500.000 VNĐ/m² |
| Sàn nâng thông hơi đột lỗ (Perforated Tile) | Tấm đột lỗ tản nhiệt áp suất dương | Báo giá riêng theo tấm |
Quý khách tra cứu thêm bài viết kiểm soát tĩnh điện phòng sạch tại https://fdicare.vn/san-pham/kiem-soat-tinh-dien-doi-voi-he-thong-san-nang-phong-sach-dien-tu.html và bài viết thi công trung tâm nhà máy điện tại https://fdicare.vn/san-pham/thi-cong-san-nang-cho-phong-dieu-khien-trung-tam-nha-may-dien.html.
4. Những sai sót kỹ thuật phổ biến khi thi công sàn nâng và giải pháp xử lý chi tiết?
Các sai sót phổ biến bao gồm chân đế bị rung lắc gập ghềnh do chỉnh lệch nivo, đứt gãy dải đồng tiếp địa ngầm gây đọng tĩnh điện, hở rò rỉ luồng khí lạnh tại khe biên sát tường và sử dụng keo dán chân đế sai chủng loại.
4.1. Khung mảng sàn bị gập ghềnh, rung lắc phát ra tiếng kêu xử lý thế nào?
Hiện tượng mảng sàn bị bập bùng hoặc phát ra tiếng kêu cạch cạch phát sinh do công nhân bỏ qua bước dùng nivo laser cân bằng hoặc siết vít đệm cao su không chặt. Khi tải trọng động di chuyển qua, các góc tấm sàn sẽ va đập vào đầu chân đế tạo ra tiếng động khó chịu và làm giảm tuổi thọ khung chịu lực. Giải pháp khắc phục: Bắt buộc dùng máy laser căn chỉnh lại độ cao từng góc chân đế, siết chặt vít đệm cao su triệt âm và trám đệm cao su tại các vị trí tiếp xúc bị rơ lắc.
4.2. Màng sàn tích điện, dòng tĩnh điện không xả được xuống đất khắc phục ra sao?
Hiện tượng tĩnh điện tích tụ trên bề mặt màng phủ không thể tự tiêu tán là do thi công thiếu dải đồng tiếp địa ngầm hoặc không đấu nối chân đế với cọc đất nhà xưởng. Việc đọng điện tích tiềm ẩn rủi ro rất lớn làm chập cháy các linh kiện vi điện tử bán dẫn nhạy cảm. Giải pháp khắc phục: Bắt buộc tháo dải mảng sàn biên, tiến hành dán bổ sung lưới băng đồng ngầm kết nối toàn bộ hệ khung chân đế trực tiếp ra cọc tiếp địa trung tâm để đạt dải
4.3. Sự cố hở khe biên gây thất thoát luồng khí lạnh Plenum xử lý thế nào?
Việc cắt gọt dải tấm sàn biên sát tường không chuẩn xác tạo ra các khoảng hở lớn, làm rò rỉ không khí lạnh áp suất dương từ khoang ngầm Plenum. Thất thoát khí lạnh khiến hiệu suất làm mát cho các tủ Rack Server bị suy giảm nghiêm trọng, làm tăng 20% - 30% chi phí điện năng vận hành điều hòa. Giải pháp khắc phục: Đo đạc cắt ghép cẩn thận các dải tấm sàn biên, chèn bọt xốp cách nhiệt kín 100% tại các khe hở sát tường và gia cố bằng nẹp viền nhựa PVC chuyên dụng.
4.4. Dán chân đế bằng keo kém chất lượng gây sụt lún xử lý ra sao?
Sử dụng keo dán xi măng thông thường hoặc keo Epoxy kém chất lượng khiến chân đế bị bong tróc liên kết với nền bê tông sau một thời gian vận hành. Khi chịu tải trọng đè nặng từ tủ thiết bị, chân đế dễ bị trượt xô lệch làm đứt gãy kết cấu khung lưới. Giải pháp khắc phục: Bắt buộc mài sạch hoàn toàn lớp keo hỏng, vệ sinh hút sạch bụi mịn chân bê tông và dán cố định lại chân đế bằng keo dán Epoxy hai thành phần chuyên dụng có cường độ bám dính cao.
5. Dải ứng dụng thực tế của quy trình thi công sàn nâng kỹ thuật trong các công trình?
Quy trình thi công tiêu chuẩn được áp dụng rộng rãi tại 4 phân khu hạ tầng công nghệ cao:
Trung tâm dữ liệu Data Center & Phòng Server máy chủ: Đảm bảo tải trọng tủ Rack nặng và tản nhiệt luồng khí ngầm.
Phòng sạch vi điện tử bán dẫn SMT: Đảm bảo độ vô trùng không rụng bụi và xả tĩnh điện hỏa tốc.
Đài kiểm soát không lưu & Trung tâm viễn thông: Triệt tiêu hoàn toàn sự nhiễu sóng điện từ và rò rỉ điện áp tĩnh.
Phòng điều khiển trung tâm nhà máy điện: Quản lý hàng nghìn mét cáp tín hiệu ngầm gọn gàng an toàn.
6. Lợi thế cạnh tranh vượt trội của tổng thầu FDI Care trong dịch vụ thi công sàn nâng trọn gói?
FDI Care khẳng định vị thế dẫn đầu nhờ năng lực phân phối trực tiếp từ thương hiệu HORB, am hiểu chuyên sâu tiêu chuẩn ANSI/ESD S20.20 và mang tới giải pháp tối ưu 5% - 15% chi phí đầu tư cho chủ đầu tư.
Những lợi thế độc quyền khẳng định năng lực tổng thầu FDI Care:
FDI Care là Nhà phân phối độc quyền tại Việt Nam sản phẩm Sàn Vinyl của thương hiệu HORB. HORB có nhà máy sản xuất lớn hàng đầu (Top tier) tại Trung Quốc và có thị phần lớn nằm trong Top 3 tại Trung Quốc, công ty mẹ là tập đoàn HORB (Shenzhen Horb Technology) là công ty tiên phong/số 1 về giải pháp sàn nâng tĩnh điện và vật tư phòng sạch. HORB không chỉ làm sàn, HORB là tập đoàn chuyên về kiểm soát tĩnh điện toàn diện. Điều này đảm bảo sàn vinyl của tập đoàn đáp ứng chuẩn khắt khe nhất của các nhà máy điện tử (Samsung, Foxconn, Jabil đều là đối tác của HORB).
Đội ngũ kỹ sư được đào tạo chuyên sâu, am hiểu tường tận các tiêu chuẩn quốc tế về phòng sạch và chống tĩnh điện (như tiêu chuẩn ANSI/ESD S20.20).
Sở hữu chuỗi cung ứng khép kín tại Trung Quốc giúp HORB có mức giá cực tốt so với chất lượng, tiết kiệm chi phí đầu tư ban đầu cho chủ đầu tư từ 5% - 15% so với các thương hiệu sàn vinyl tương đương của Hàn Quốc hoặc Châu Âu (như LG, Gerflor...).
Sàn HORB thường sử dụng mạng lưới dẫn điện xuyên suốt bề mặt, giúp tính năng ESD ổn định vĩnh viễn, không bị suy giảm theo thời gian như các loại sàn phủ rẻ tiền phù hợp cho nhiều cấp độ phòng sạch (Class 10 đến Class 100.000).
Khả năng chịu tải trọng tốt, chống mài mòn, chống hóa chất và đạt các chứng chỉ thân thiện môi trường (RoHS).
Không chỉ dẫn đầu tại Trung Quốc, HORB còn là tập đoàn có mạng lưới toàn cầu với các công ty thành viên và văn phòng đại diện tại Đức, Ấn Độ, Việt Nam, Thái Lan, Singapore, Mexico và Philippines. Sản phẩm của HORB đáp ứng các tiêu chuẩn quốc tế khắt khe nhất (ANSI/ESD S20.20), được tin dùng tại hơn 50 quốc gia và là đối tác chiến lược của các ông lớn như Samsung, Foxconn, Sony và IBM.
7. Cộng đồng kỹ sư công trình và cán bộ QA/QC phản hồi thực tế nào cho FDI Care?
Cộng đồng kỹ sư M&E và cán bộ QA/QC dành nhiều đánh giá 5 sao cho FDI Care nhờ quy trình thi công chuẩn ngạch, kiểm tra dải điện trở ESD minh bạch và chứng thư CO/CQ chính hãng.
Kỹ sư Trọng Hoàng - Giám sát Trưởng Nhà máy Bán dẫn (KCN Yên Phong, Bắc Ninh):
"FDI Care thi công sàn nâng kỹ thuật chống tĩnh điện HPL cho phòng điều hành bay rất bài bản. Quy trình 6 bước chuẩn ngạch, đo điện trở bề mặt đạt chuẩn ANSI/ESD S20.20, khung chân đế chịu tải trọng lớn không lắc. Đơn giá rẻ hơn các bên 12%!" ⭐⭐⭐⭐⭐
Thạc sĩ QA/QC Thu Trang - Nhà máy Điện Trung tâm (KCN Tiên Sơn, Bắc Ninh):
"Bộ hồ sơ chứng chỉ CO/CQ chính hãng HORB và kết quả nghiệm thu chỉ số tĩnh điện do FDI Care thực hiện rất minh bạch. Dịch vụ bảo hành 24 tháng vô cùng uy tín!" ⭐⭐⭐⭐⭐
8. Những câu hỏi thường gặp (FAQ) về quy trình thi công sàn nâng kỹ thuật?
8.1. Trả lời ngắn gọn báo giá thi công sàn nâng HPL trọn gói bao nhiêu 1m2?
Đơn giá trọn gói phổ biến từ 1.100.000đ đến 1.500.000đ/m² (đã bao gồm tấm sàn HPL, chân đế, dải đồng tiếp địa và nhân công thi công).
8.2. Thời gian thi công hoàn thiện 1.000m2 sàn nâng kỹ thuật mất bao nhiêu ngày?
Thời gian thi công khoảng 5 - 7 ngày đối với mặt bằng bê tông chuẩn đã mài sơn lót sẵn.
8.3. Chỉ số điện trở xả tĩnh điện nghiệm thu sàn nâng đạt bao nhiêu là chuẩn?
Điện trở bề mặt đạt dải 10^6 Ohm - 10^9 Ohm, đáp ứng dải tiêu chuẩn kiểm soát ESD quốc tế ANSI/ESD S20.20.
8.4. Có cần thiết phải dán dải đồng tiếp địa ngầm dưới khung sàn nâng không?
Bắt buộc phải dán dải đồng tiếp địa để dẫn truyền điện tích tĩnh phát sinh xuống lòng đất an toàn.
8.5. FDI Care có cấp chứng thư CO/CQ chính hãng cho dải vật tư sàn nâng không?
Cấp đầy đủ 100% chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính ngạch cho mọi công trình.
8.6. Thi công sàn nâng phủ HPL hay PVC phù hợp hơn cho phòng Server?
Sàn nâng phủ HPL phù hợp hơn nhờ độ cứng cơ học cao, chịu tải trọng tủ Rack nặng và chống trầy xước ma sát tuyệt vời.
8.7. FDI Care có dịch vụ bóc tách dự toán và khảo sát mặt bằng thi công miễn phí không?
Đội ngũ kỹ sư FDI Care nhận bóc tách dự toán, đo kiểm tra độ ẩm bê tông và làm mẫu sàn tận nơi miễn phí 100%.
8.8. Tại sao đơn giá thi công sàn nâng tại FDI Care lại tiết kiệm 5% - 15%?
Nhờ lợi thế phân phối độc quyền trực tiếp từ nhà máy mẹ HORB, FDI Care mang tới cho khách hàng đơn giá tối ưu nhất.
8.9. Độ cao chân đế sàn nâng điều chỉnh tối đa bao nhiêu cm?
Độ cao chân đế điều chỉnh linh hoạt từ 10 cm đến 100 cm (100 mm - 1000 mm) tùy theo khối lượng đường cáp ngầm của dự án.
8.10. FDI Care bảo hành hệ thống sàn nâng kỹ thuật trong bao lâu?
Bảo hành bề mặt và kết cấu khung chân đế từ 12 đến 24 tháng cho mọi công trình, hỗ trợ bảo trì uy tín dài hạn.
