Thi công phòng sạch điện tử là giải pháp kỹ thuật thiết lập môi trường kiểm soát bụi, nhiệt độ, độ ẩm và đặc biệt là tĩnh điện (ESD). Hệ thống này bắt buộc phải tuân thủ các tiêu chuẩn quốc tế như ISO 14644 và ANSI/ESD S20.20 để bảo vệ linh kiện bán dẫn nhạy cảm.
Quy trình thực hiện gồm 5 bước khép kín là khảo sát đo đạc, thiết kế hệ thống (HVAC/ESD), sản xuất vật liệu, thi công lắp đặt và đo kiểm nghiệm thu. Báo giá thi công trọn gói thường dao động trong khoảng từ 1.800.000 VNĐ đến 7.000.000 VNĐ/m2 , tùy thuộc vào cấp độ sạch và yêu cầu chống tĩnh điện.
FDI Care là tổng thầu uy tín giúp tối ưu chi phí nhờ sở hữu nhà máy vật liệu 20.000m2 và kinh nghiệm gần 20 năm thực hiện các dự án cho đối tác Hàn Quốc, Nhật Bản.

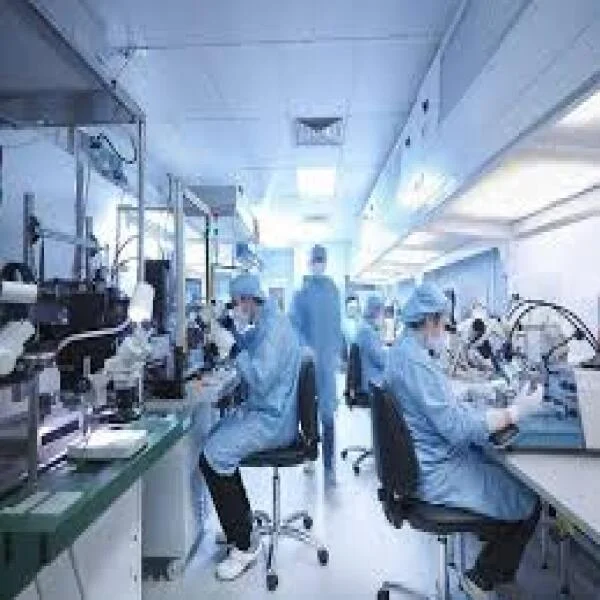

1. Thi công phòng sạch điện tử là gì và tầm quan trọng?
Thi công phòng sạch điện tử là quá trình xây dựng không gian sản xuất đồ điện tử sạch, nơi nồng độ hạt bụi được giảm thiểu tối đa và các thông số môi trường (nhiệt, ẩm, áp suất, tĩnh điện) được duy trì ổn định. Đây là yếu tố sống còn đối với các nhà máy sản xuất chip, vi mạch, màn hình hay linh kiện chính xác.
Khác với thực phẩm hay dược phẩm, kẻ thù lớn nhất của phòng sạch điện tử không chỉ là bụi mà còn là Tĩnh điện (ESD).
Một hạt bụi kích thước 0.1 micron rơi vào bo mạch có thể gây đoản mạch (short circuit).
Một phóng điện nhỏ từ tay người công nhân (do tĩnh điện) có thể phá hủy hoàn toàn cấu trúc của một con chip bán dẫn giá trị cao. Do đó, thi công phòng sạch điện tử là sự kết hợp giữa công nghệ lọc khí và công nghệ khử tĩnh điện.
2. Các tiêu chuẩn thi công phòng sạch điện tử bắt buộc
Hệ thống tiêu chuẩn cho phòng sạch điện tử tập trung vào hai yếu tố: Độ sạch của không khí và Khả năng kiểm soát tĩnh điện. Việc tuân thủ nghiêm ngặt các tiêu chuẩn này giúp giảm tỷ lệ sản phẩm lỗi (NG rate) trong dây chuyền SMT hay lắp ráp.
2.1. Tiêu chuẩn ISO 14644 về độ sạch
Đây là thước đo số lượng hạt bụi trong một đơn vị thể tích không khí.
Class 1 - 100 (ISO 3-5): Dùng cho sản xuất tấm Wafer, in thạch bản. Yêu cầu sàn nâng và FFU phủ kín trần.
Class 1.000 - 10.000 (ISO 6-7): Dùng cho sản xuất màn hình, ống kính quang học, lắp ráp linh kiện bán dẫn.
Class 100.000 (ISO 8): Dùng cho khu vực lắp ráp vỏ, đóng gói hoặc ép nhựa kỹ thuật.
2.2. Tiêu chuẩn chống tĩnh điện ANSI/ESD S20.20
Tiêu chuẩn này quy định về hệ thống nối đất, sàn chống tĩnh điện, trang phục và ionizer. Mọi vật liệu sử dụng trong phòng sạch điện tử (từ sàn, vách, ghế ngồi đến thùng đựng hàng) đều phải có điện trở bề mặt trong khoảng 10^6 đến 10^9 Ohm để truyền dẫn tĩnh điện xuống đất an toàn, ngăn chặn hiện tượng phóng điện đột ngột.
3. Quy trình thi công 5 bước chuẩn quốc tế tại FDI Care
Quy trình thi công phòng sạch điện tử tại FDI Care tuân theo mô hình khép kín 5 bước gồm khảo sát đo đạc, thiết kế hệ thống, sản xuất vật liệu, thi công lắp đặt và đo kiểm nghiệm thu.
Dưới đây là chi tiết từng bước được thực hiện bởi đội ngũ chuyên gia giàu kinh nghiệm của chúng tôi:
3.1. Bước 1 & 2: Khảo sát và Thiết kế hệ thống HVAC/ESD
Kỹ sư FDI Care sẽ khảo sát mặt bằng và đo điện trở đất tại khu vực nhà xưởng. Bản vẽ thiết kế sẽ tích hợp đồng bộ hệ thống điều hòa chính xác (Temperature & Humidity Control) và hệ thống lưới đồng tiếp địa dưới sàn để đảm bảo triệt tiêu tĩnh điện.

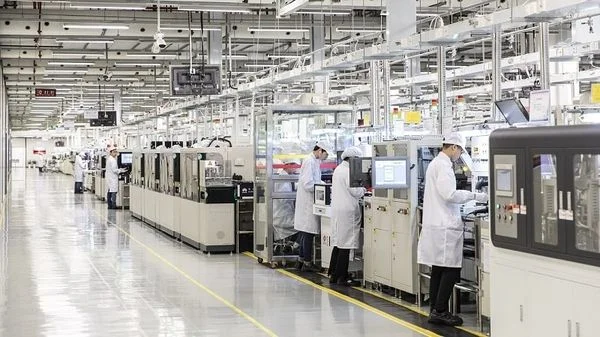

3.2. Bước 3: Sản xuất vật liệu tại nhà máy 20.000m2
FDI Care tự chủ hoàn toàn việc sản xuất Tấm Panel chống cháy lan, ống gió và các thiết bị phòng sạch tại nhà máy rộng 20.000m2. (

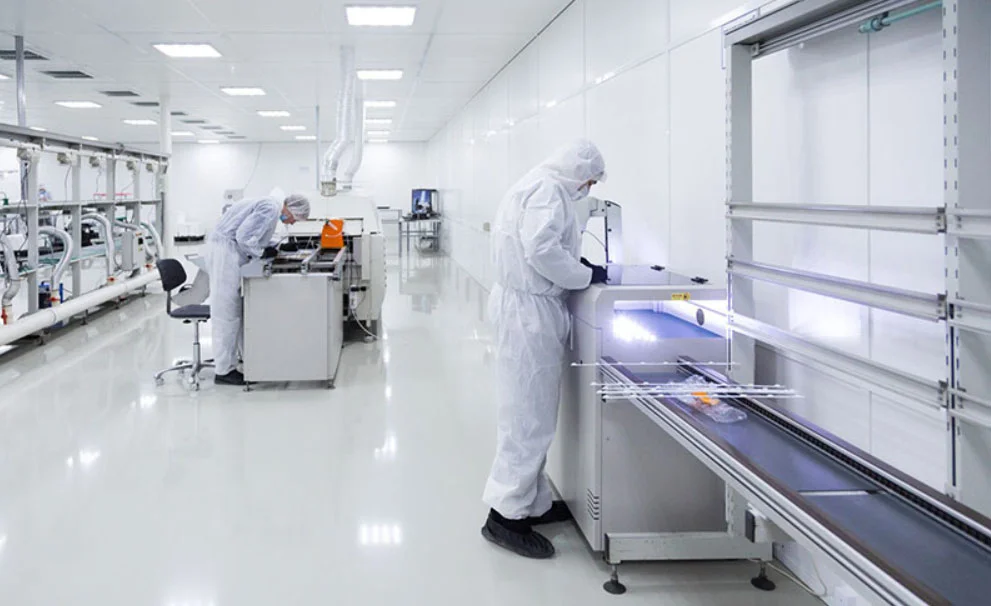

3.3. Bước 4: Thi công lắp đặt chuyên sâu
Quá trình thi công bao gồm lắp đặt hệ thống trần Grid, đèn LED không phạm vi nhiễu từ, hệ thống lọc FFU và đặc biệt là sàn nâng kỹ thuật hoặc sàn Vinyl ESD. Các mối nối được xử lý kỹ lưỡng để đảm bảo độ kín khí và tính dẫn điện liên tục.
3.4. Bước 5: Đo kiểm và Nghiệm thu
FDI Care sử dụng máy đếm hạt bụi Laser và máy đo điện trở bề mặt để kiểm tra các chỉ số ISO và ESD. Chúng tôi cam kết bàn giao công trình chỉ khi đạt 100% các thông số kỹ thuật theo yêu cầu của Samsung, LG hay các đối tác Nhật Bản.

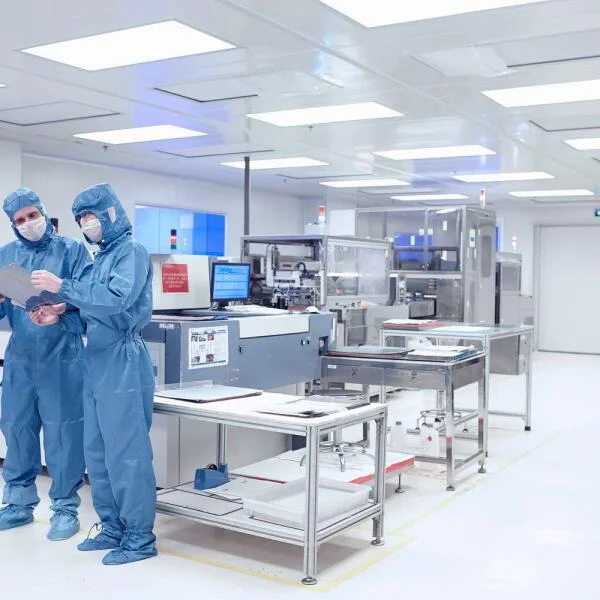

4. Báo giá thi công phòng sạch điện tử mới nhất
Báo giá thi công phòng sạch điện tử dao động từ 1.800.000 VNĐ đến 7.000.000 VNĐ/m2 , phụ thuộc chủ yếu vào 3 yếu tố: Cấp độ sạch, Hệ thống sàn và Kiểm soát nhiệt ẩm.
Cụ thể, chi phí sẽ thay đổi dựa trên yêu cầu kỹ thuật của từng dây chuyền sản xuất:
Cấp độ sạch: Phòng sạch Class 100 - 1.000 (sản xuất chip) có chi phí cao nhất do phải dùng sàn nâng (Raised Floor) và mật độ FFU dày đặc. Phòng sạch Class 10.000 - 100.000 (lắp ráp) có giá thấp hơn.
Kiểm soát nhiệt ẩm: Nếu yêu cầu độ ẩm cực thấp (<40%) hoặc độ chính xác nhiệt độ cao (±0.5°C), chi phí hệ thống điều hòa chính xác sẽ tăng lên.
FDI Care tối ưu chi phí: Nhờ trực tiếp sản xuất vật tư và thiết bị, FDI Care giúp chủ đầu tư tiết kiệm 15-20% chi phí so với các đơn vị thương mại.

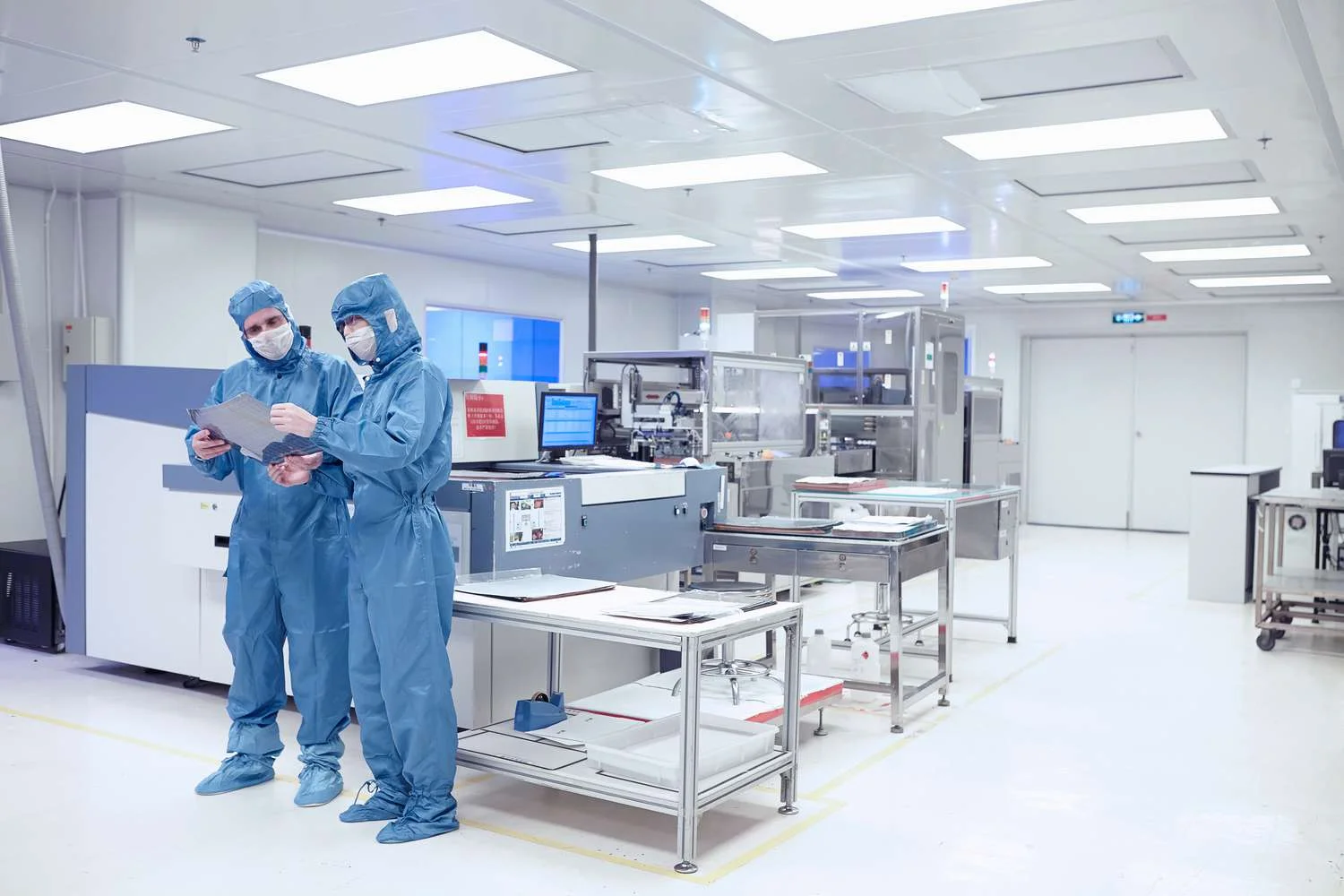

5. 5 sai lầm phổ biến khi thi công cần tránh
5 sai lầm nghiêm trọng thường gặp khi thi công phòng sạch điện tử là bỏ qua hệ thống tiếp địa, kiểm soát độ ẩm sai lệch, chọn sai vật liệu sàn, thiết kế Air Shower kém hiệu quả và thiếu thiết bị khử tĩnh điện.
5.1. Bỏ qua hoặc làm sai hệ thống tiếp địa (Earthing)
Hệ thống tiếp địa không đạt chuẩn (điện trở đất > 10 Ohm) sẽ khiến tĩnh điện không thể thoát xuống đất, tích tụ trên bề mặt thiết bị và gây hỏng linh kiện. Đây là lỗi phổ biến nhất khiến các nhà máy bị đối tác từ chối đánh giá (audit).
5.2. Kiểm soát độ ẩm quá thấp hoặc quá cao
Độ ẩm quá thấp (<30%) làm tăng nguy cơ phóng tĩnh điện. Độ ẩm quá cao (>70%) gây oxy hóa các chân linh kiện. Hệ thống HVAC phải được thiết kế để duy trì độ ẩm cân bằng (thường là 45-55%) một cách chính xác.
5.3. Chọn sai vật liệu sàn
Sử dụng sàn Vinyl thông thường thay vì sàn ESD, hoặc dùng sàn nâng kém chất lượng chịu tải thấp sẽ gây sụt lún khi đặt máy móc nặng và không đảm bảo an toàn tĩnh điện.

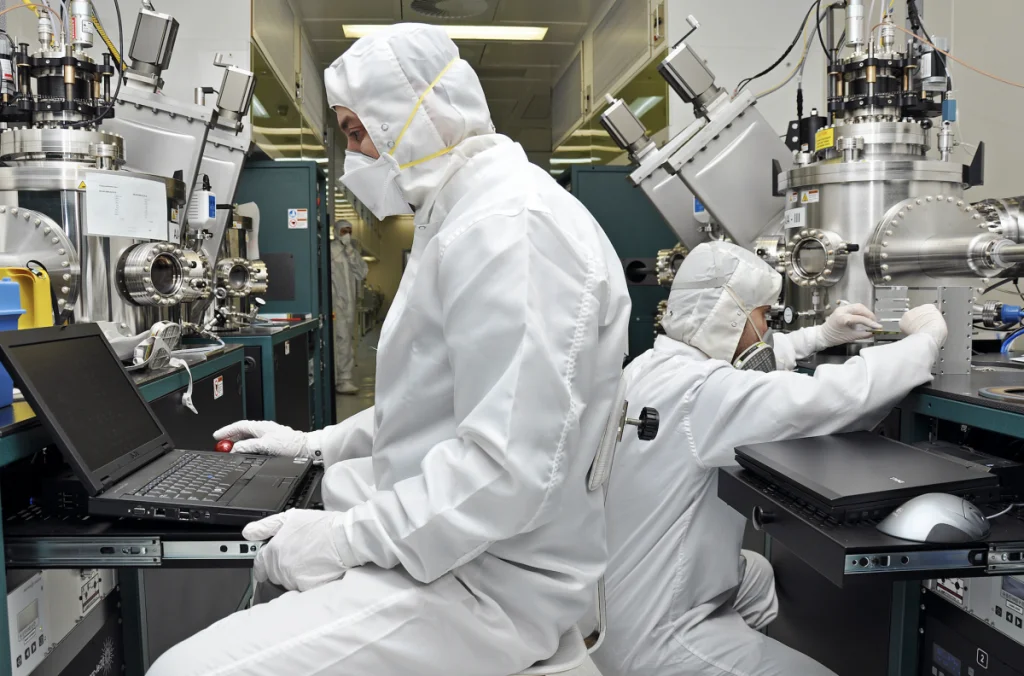

6. Lưu ý quan trọng trong vận hành và bảo trì phòng sạch điện tử
Xây dựng phòng sạch đạt chuẩn chỉ là bước khởi đầu, việc vận hành và bảo trì đúng quy trình mới là yếu tố quyết định tuổi thọ của nhà máy và chất lượng sản phẩm. Theo thống kê, 70% các sự cố nhiễm bẩn trong phòng sạch điện tử xuất phát từ con người và quy trình vệ sinh sai cách.
Dưới đây là 4 nguyên tắc vàng trong vận hành mà FDI Care luôn chuyển giao công nghệ kỹ lưỡng cho khách hàng:
6.1. Kiểm soát nghiêm ngặt nhân sự ra vào
Con người là nguồn phát sinh bụi và tĩnh điện lớn nhất. Nhân viên bắt buộc phải tuân thủ quy trình thay đồ (Gowning) theo trình tự: Giày - Mũ - Quần áo - Khẩu trang - Găng tay.
Quy định ESD: Nhân viên phải đeo vòng tay chống tĩnh điện (Wrist strap) và đi giày ESD, được kiểm tra qua cổng từ trước khi vào Air Shower.
Hành vi cấm: Tuyệt đối không chạy nhảy, không trang điểm, không mang vật dụng cá nhân (giấy, chìa khóa) vào khu vực sạch.
6.2. Bảo trì hệ thống HVAC và thay thế màng lọc
Hệ thống xử lý không khí cần được bảo dưỡng định kỳ để duy trì áp suất dương và độ sạch.
Màng lọc thô (Pre-filter): Cần vệ sinh hoặc thay thế mỗi 1-3 tháng để bảo vệ màng lọc tinh.
Màng lọc HEPA/ULPA: Không được rửa nước. Cần thay thế định kỳ sau 12-24 tháng hoặc khi chênh áp vượt quá giới hạn thiết kế (thường gấp đôi chênh áp ban đầu).
Kiểm tra chênh áp: Theo dõi đồng hồ chênh áp hàng ngày. Nếu áp suất phòng tụt giảm đột ngột, cần kiểm tra ngay độ kín của cửa và hoạt động của quạt.
6.3. Giám sát chỉ số chống tĩnh điện (ESD) liên tục
Tĩnh điện là "kẻ thù vô hình" có thể xuất hiện bất cứ lúc nào nếu hệ thống tiếp địa bị gián đoạn.
Đo điện trở sàn: Định kỳ 3 tháng/lần, sử dụng máy đo Megohmmeter để đảm bảo điện trở bề mặt sàn vẫn nằm trong khoảng dẫn tĩnh điện an toàn (10^6 - 10^9 Ohm ).
Kiểm tra Ionizer: Các thanh khử tĩnh điện (Ionizer bar) và quạt thổi ion cần được vệ sinh kim phóng điện và cân bằng ion định kỳ để đảm bảo hiệu suất trung hòa điện tích.
6.4. Quy trình vệ sinh nhà xưởng chuyên biệt
Không được sử dụng dụng cụ vệ sinh thông thường cho phòng sạch điện tử.
Dụng cụ: Phải dùng khăn lau phòng sạch (không phát sinh xơ bụi), chổi lau sàn chuyên dụng và máy hút bụi chuẩn HEPA.
Hóa chất: Sử dụng cồn IPA (Isopropyl Alcohol) hoặc hóa chất tẩy rửa trung tính, không tạo bọt và bay hơi nhanh.
Nguyên tắc: Lau từ trên xuống dưới, từ trong ra ngoài (từ khu vực sạch nhất đến khu vực bẩn nhất).
7. Tại sao nên chọn FDI Care làm tổng thầu?
Bạn nên chọn FDI Care làm tổng thầu bởi đơn vị có gần 20 năm kinh nghiệm, sở hữu nhà máy vật liệu 20.000m2 và chuyên thực hiện các dự án tiêu chuẩn Hàn Quốc, Nhật Bản.
Hơn nữa, năng lực của FDI Care đã được chứng minh qua hàng trăm dự án thực tế:
Kinh nghiệm thực chiến: Am hiểu sâu sắc các tiêu chuẩn của vendor Samsung, LG, Canon.
Năng lực sản xuất: Tự chủ nguồn cung Panel, ống gió giúp dự án đúng tiến độ.
Chuyên gia ESD: Đội ngũ kỹ sư được đào tạo bài bản về kiểm soát tĩnh điện.
7.1. Khách hàng đánh giá gì về FDI Care?
Ông Park Ji-Sub - Giám đốc Kỹ thuật Nhà máy Linh kiện Bán dẫn tại Bắc Ninh: "Tôi rất khắt khe về chỉ số hạt bụi và tĩnh điện. FDI Care đã chứng minh năng lực tuyệt vời. Họ thi công hệ thống sàn nâng và FFU rất chính xác. Sau khi hoàn thiện, kết quả đo kiểm hoàn toàn trùng khớp với yêu cầu của tập đoàn mẹ bên Hàn Quốc. Tiến độ rất nhanh nhờ họ có nhà máy vật liệu riêng."
Anh Lê Tuấn Anh - Chủ doanh nghiệp sản xuất Bo mạch điện tử tại Bình Dương: "Trước đây tôi từng thuê một đơn vị khác nhưng bị lỗi hệ thống thoát nước ngưng điều hòa, gây ẩm mốc. Chuyển sang FDI Care tôi thấy khác hẳn. Kỹ sư tư vấn rất kỹ về dòng khí và kiểm soát ẩm. Phòng sạch hoạt động ổn định 2 năm nay, tỷ lệ hàng lỗi giảm hẳn."
8. Câu hỏi thường gặp
8.1. Sàn nâng kỹ thuật và sàn Vinyl ESD, loại nào tốt hơn?
Sàn nâng kỹ thuật (Raised Floor) tốt hơn cho các phòng sạch cấp độ cao (Class 100-1.000) vì giúp đi dây điện, ống gió dưới sàn và tạo dòng khí thẳng đứng. Sàn Vinyl ESD phù hợp cho các phòng sạch cấp độ thấp hơn (Class 10.000-100.000) nhờ chi phí rẻ và dễ vệ sinh.
8.2. FFU là gì và tại sao quan trọng trong phòng sạch điện tử?
FFU (Fan Filter Unit) là thiết bị lọc khí tích hợp quạt, lắp trên trần nhà. Nó quan trọng vì giúp tạo ra dòng khí sạch cục bộ hoặc toàn phần, cho phép điều chỉnh cấp độ sạch linh hoạt theo từng khu vực sản xuất.
8.3. Cần bảo dưỡng phòng sạch điện tử bao lâu một lần?
Cần bảo dưỡng định kỳ 3-6 tháng/lần. Công việc bao gồm thay tấm lọc thô, kiểm tra hiệu suất lọc HEPA/ULPA và đo lại điện trở tiếp địa của sàn để đảm bảo tính năng chống tĩnh điện vẫn hoạt động tốt.
8.4. Thời gian thi công nhà máy điện tử mất bao lâu?
Thời gian thi công trung bình từ 30 đến 60 ngày. FDI Care có thể rút ngắn thời gian nhờ quy trình sản xuất và lắp đặt đồng bộ, giúp chủ đầu tư sớm đưa dây chuyền vào hoạt động.
8.5. Nhiệt độ và độ ẩm chuẩn cho phòng sạch điện tử là bao nhiêu?
Thông thường, nhiệt độ duy trì ở mức 22°C ± 2°C và độ ẩm 50% ± 5%. Tuy nhiên, với các công đoạn quang khắc hay sản xuất chip, yêu cầu có thể khắt khe hơn (ví dụ ± 0.5°C và ± 2% RH).
8.6. Air Shower có khử được tĩnh điện không?
Air Shower thông thường chỉ thổi bụi. Tuy nhiên, Air Shower do FDI Care cung cấp cho ngành điện tử thường được tích hợp thanh khử tĩnh điện (Ionizer bar) để trung hòa điện tích trên người công nhân cùng lúc với việc làm sạch bụi.
8.7. Có cần thiết kế phòng thay đồ (Gowning room) riêng không?
Có, bắt buộc. Phòng thay đồ là nơi nhân viên thay trang phục thường ngày sang quần áo phòng sạch chống tĩnh điện. Đây là chốt chặn quan trọng để ngăn bụi bẩn từ bên ngoài xâm nhập vào khu vực sản xuất (Clean zone).
8.8. FDI Care có bảo hành hệ thống chống tĩnh điện không?
Có, FDI Care cam kết bảo hành các chỉ số chống tĩnh điện của sàn và hệ thống tiếp địa trong thời gian từ 12-24 tháng. Chúng tôi sẽ định kỳ đo kiểm lại để đảm bảo hệ thống luôn đạt chuẩn ANSI/ESD S20.20.
