Cách Đi Dây Điện Nhà Xưởng: 3 Phương Pháp Phổ Biến, Tiêu Chuẩn Kỹ Thuật & Hướng Dẫn Chi Tiết

Cách đi dây điện nhà xưởng là tập hợp các phương pháp và kỹ thuật để triển khai, lắp đặt hệ thống dây và cáp điện từ tủ phân phối đến các vị trí máy móc, thiết bị tiêu thụ trong một không gian sản xuất công nghiệp, nhằm đảm bảo hệ thống vận hành An toàn - Ổn định - Thẩm mỹ - Dễ bảo trì.

Ba phương pháp đi dây phổ biến nhất hiện nay bao gồm: đi dây nổi trên hệ thống thang máng cáp (cable tray/ladder), đi dây trong ống luồn bảo vệ (conduit), và đi dây ngầm dưới sàn bê tông. Việc lựa chọn phương pháp nào phụ thuộc vào kết cấu nhà xưởng, yêu cầu kỹ thuật và ngân sách.

Tiêu chuẩn kỹ thuật bắt buộc phải tuân thủ trong mọi phương pháp đi dây là TCVN 9208:2012 về lắp đặt cáp và dây điện cho công trình công nghiệp và TCVN 7447:2010 (IEC 60364) về hệ thống lắp đặt điện nói chung.

Kỹ thuật đi dây đúng cách đòi hỏi phải tuân thủ các nguyên tắc quan trọng như đảm bảo bán kính uốn cong tối thiểu của cáp, giữ khoảng cách an toàn giữa cáp động lực và cáp tín hiệu, tính toán độ võng và thực hiện dán nhãn, đánh dấu cáp một cách khoa

1.Tại Sao Cần Tuân Thủ Đúng Cách Đi Dây Điện Nhà Xưởng?

Việc này cực kỳ quan trọng. Cách đi dây điện không chỉ ảnh hưởng đến tính thẩm mỹ mà còn là yếu tố nền tảng quyết định đến sự an toàn, hiệu suất hoạt động và khả năng bảo trì, mở rộng của toàn bộ hệ thống điện trong tương lai.

Đảm Bảo An Toàn Tuyệt Đối

Đi dây đúng kỹ thuật giúp bảo vệ lớp vỏ cách điện của cáp khỏi các tác nhân gây hại (va đập cơ học, hóa chất, nhiệt độ), ngăn ngừa nguy cơ rò rỉ điện và ngắn mạch – nguyên nhân hàng đầu gây ra tai nạn điện giật và các sự cố cháy nổ. Đây là yêu cầu an toàn cơ bản nhất trong quá trình xây dựng nhà xưởng.

Tối Ưu Hóa Hiệu Suất Hệ Thống

Đi dây đúng cách, chọn đúng tiết diện, hạn chế các mối nối và đảm bảo các đầu nối được siết chặt sẽ giúp giảm thiểu tổn thất điện năng và hiện tượng sụt áp trên đường dây. Điều này đảm bảo máy móc, thiết bị nhận được nguồn điện ổn định, hoạt động đúng công suất và bền bỉ hơn.

Thuận Tiện Cho Việc Bảo Trì và Nâng Cấp

Một hệ thống dây dẫn được đi gọn gàng, khoa học và có đánh dấu rõ ràng sẽ giúp các kỹ sư bảo trì dễ dàng xác định, kiểm tra và xử lý sự cố. Khi cần mở rộng sản xuất, việc thêm mới các tuyến cáp trên hệ thống hiện hữu cũng trở nên đơn giản và nhanh chóng hơn rất nhiều.

2. So Sánh 3 Phương Pháp Đi Dây Điện Nhà Xưởng Phổ Biến Nhất?

Tùy vào đặc điểm của từng nhà xưởng và yêu cầu sử dụng, có ba phương pháp đi dây chính được áp dụng. Mỗi phương pháp đều có những ưu và nhược điểm riêng.

1. Phương Pháp Đi Dây Nổi Trên Thang Máng Cáp

Đây là phương pháp phổ biến và được ưa chuộng nhất trong hầu hết các nhà xưởng hiện đại. Dây và cáp điện được đặt trên một hệ thống giá đỡ bằng kim loại (thang cáp, máng cáp, khay cáp) được treo trên trần hoặc đi dọc theo tường.

• Ưu điểm: Linh hoạt, dễ lắp đặt, dễ dàng quản lý, kiểm tra, sửa chữa và thêm mới cáp. Khả năng tản nhiệt cho cáp tốt.

• Nhược điểm: Chi phí đầu tư ban đầu cho hệ thống thang máng cáp cao hơn. Nếu không được sắp xếp gọn gàng có thể gây mất thẩm mỹ.

2. Phương Pháp Đi Dây Trong Ống Luồn Bảo Vệ (Conduit)

Dây và cáp điện được luồn bên trong các loại ống bảo vệ như ống thép luồn dây điện (EMT, IMC), ống ruột gà lõi thép, hoặc ống nhựa cứng PVC.

• Ưu điểm: Bảo vệ cáp rất tốt khỏi các va đập cơ học, độ ẩm và các tác nhân môi trường. Phù hợp cho các khu vực có yêu cầu cao về chống cháy nổ, chống nhiễu hoặc các khu vực cần đi dây âm tường, âm sàn.

• Nhược điểm: Khó thi công hơn, chi phí cao, và đặc biệt rất khó để luồn thêm dây mới sau khi hệ thống đã hoàn thiện.

3. Phương Pháp Đi Dây Ngầm

Cáp điện được chôn trực tiếp trong đất hoặc đặt trong các ống bảo vệ và chôn ngầm dưới lớp bê tông sàn nhà xưởng.

• Ưu điểm: Đảm bảo tính thẩm mỹ cao nhất, giải phóng hoàn toàn không gian phía trên, bảo vệ cáp tuyệt đối khỏi các tác động bên ngoài.

• Nhược điểm: Chi phí thi công và vật tư rất cao. Việc xác định vị trí sự cố và sửa chữa, thay thế gần như là không thể nếu không đục phá sàn bê tông. Phương pháp này thường chỉ áp dụng cho các tuyến cáp trục chính ngoài trời hoặc các ứng dụng đặc biệt.

3. Quy Trình 7 Bước Đi Dây Điện Trên Thang Máng Cáp Được Thực Hiện Như Thế Nào?

Đi dây trên thang máng cáp là phương pháp phổ biến nhất, đòi hỏi một quy trình thi công bài bản qua 7 bước để đảm bảo chất lượng và an toàn. Đây là kỹ thuật cốt lõi trong quá trình thi công hệ thống điện trong nhà xưởng.

Bước 1: Nghiên Cứu Bản Vẽ, Định Vị Tuyến và Cao Độ

Đội ngũ kỹ sư sẽ nghiên cứu kỹ bản vẽ thiết kế, sau đó sử dụng các thiết bị trắc địa như máy toàn đạc, máy bắn tia laser để xác định và đánh dấu chính xác tuyến đường đi và cao độ lắp đặt của hệ thống thang máng cáp trên kết cấu thực tế của nhà xưởng.

Bước 2: Lắp Đặt Hệ Thống Giá Đỡ

Dựa trên các vị trí đã đánh dấu, đội thi công sẽ tiến hành lắp đặt các hệ thống giá đỡ (ty ren, thanh chống đa năng, quang treo...) vào trần hoặc tường. Khoảng cách giữa các giá đỡ phải được tính toán để đảm bảo khả năng chịu tải, thông thường không quá 1.5m - 2m.

Bước 3: Lắp Đặt Thang Máng Cáp

Các đoạn thang máng cáp thẳng và các phụ kiện (co lên, co xuống, co ngang, tê...) được đưa lên và gá lắp vào hệ thống giá đỡ. Chúng được liên kết chắc chắn với nhau bằng bu lông, ốc vít.

Bước 4: Vệ Sinh và Thi Công Tiếp Địa

Toàn bộ hệ thống thang máng cáp phải được vệ sinh sạch sẽ, loại bỏ các ba-via sắc nhọn có thể làm hỏng vỏ cáp. Quan trọng nhất, tất cả các đoạn thang máng phải được kết nối với nhau và nối vào hệ thống tiếp địa an toàn bằng cáp đồng bện để chống rò rỉ điện.

Bước 5: Kéo và Rải Cáp Điện

Sử dụng các con lăn (roller) đặt trong lòng thang máng để kéo cáp một cách trơn tru, tránh làm trầy xước vỏ cáp. Cáp phải được kéo lần lượt, từ cáp có đường kính lớn nhất đến nhỏ nhất.

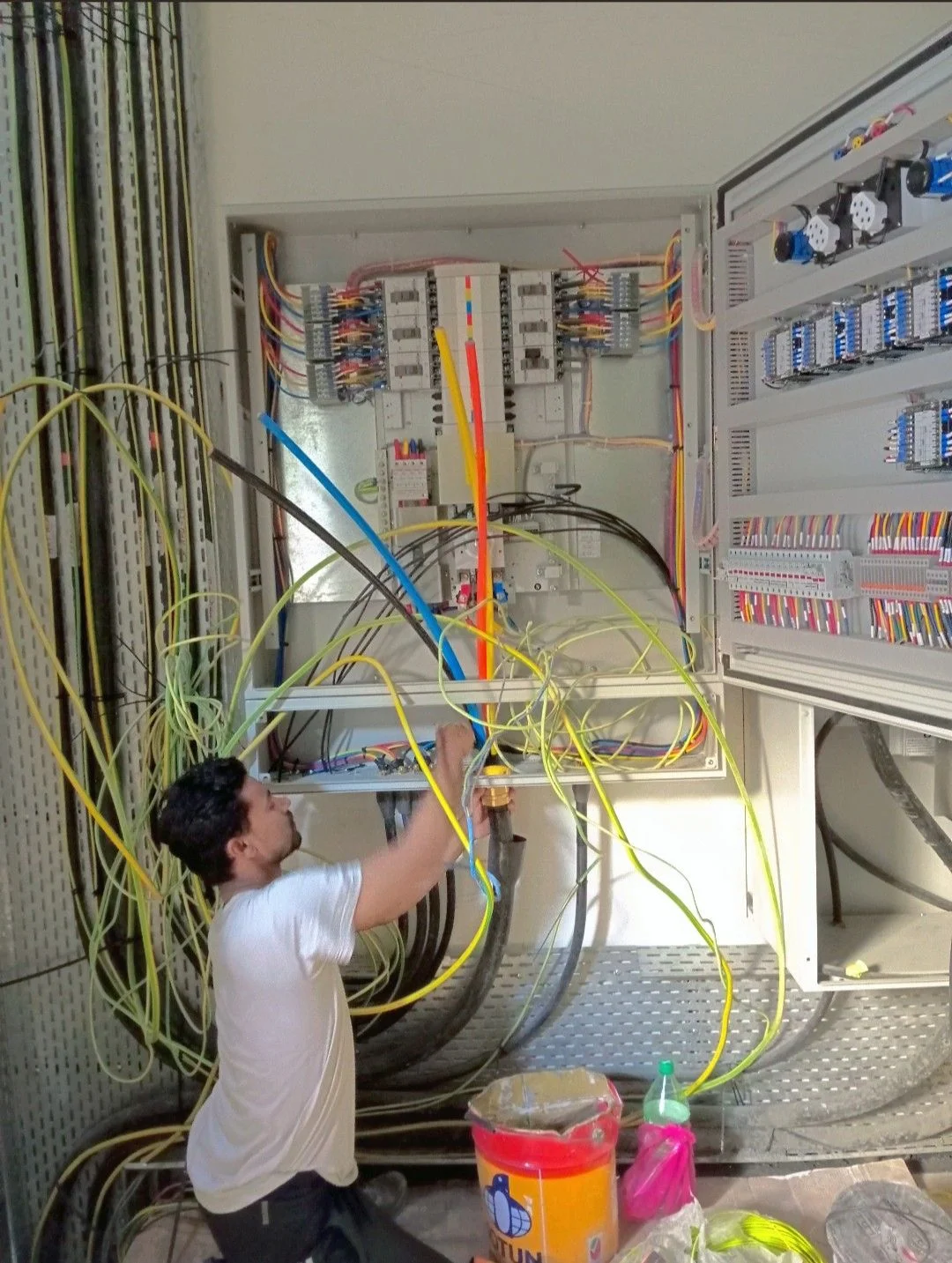

Bước 6: Sắp Xếp, Cố Định và Bó Cáp

Sau khi đã rải xong, cáp điện được nắn thẳng và sắp xếp gọn gàng trong lòng thang máng. Các loại cáp động lực và cáp điều khiển, tín hiệu nên được đi ở các khoang riêng biệt. Dùng dây rút nhựa hoặc dây thít inox để buộc và cố định cáp vào các thanh ngang của thang cáp.

Bước 7: Kiểm Tra và Đánh Dấu Cáp (Tagging)

Kiểm tra lại toàn bộ hệ thống. Sử dụng các loại nhãn đánh dấu chuyên dụng để dán nhãn, đánh dấu cho từng sợi cáp tại hai đầu (tủ điện và thiết bị) theo đúng ký hiệu trên bản vẽ, phục vụ cho việc đấu nối và bảo trì sau này.

4. FDI Care: Đơn Vị Tư Vấn và Thi Công Đi Dây Điện Nhà Xưởng Chuyên Nghiệp

Tại FDI Care, chúng tôi hiểu rằng cách đi dây điện nhà xưởng không chỉ là một công việc kỹ thuật mà còn là một nghệ thuật, đòi hỏi sự tính toán cẩn thận và tay nghề cao để tạo ra một hệ thống vừa an toàn, vừa thẩm mỹ. Chúng tôi cung cấp giải pháp trọn gói, đảm bảo "hệ thống giao thông" cho mạng lưới điện của bạn luôn thông suốt và hiệu quả.

Tối Ưu Hóa Tuyến Đi Dây Ngay Từ Khâu Thiết Kế

Với lợi thế sở hữu đội ngũ kỹ sư thiết kế nội bộ, FDI Care lên phương án các tuyến đi dây tối ưu ngay từ giai đoạn thiết kế. Chúng tôi sử dụng phần mềm BIM-3D để mô hình hóa, tránh xung đột với các hệ thống khác (ống nước, ống gió, kết cấu...), tính toán chính xác kích thước thang máng cáp, giúp tiết kiệm vật tư và đảm bảo tính thẩm mỹ cao nhất cho toàn bộ quá trình thi công nhà xưởng.

Đánh Giá Từ Chuyên Gia Giám Sát Xây Dựng

"Tôi đã giám sát nhiều công trình có FDI Care là nhà thầu M&E. Tôi thực sự ấn tượng với cách họ tổ chức thi công đi dây điện. Hệ thống thang máng cáp được lắp đặt rất thẳng, chắc chắn, cáp được bó và dán nhãn cực kỳ chuyên nghiệp. Điều này không chỉ đẹp mà còn cho thấy một tư duy làm việc rất bài bản và an toàn." - Ông Nguyễn Hoàng Trung, Kỹ sư trưởng, Công ty Tư vấn Giám sát Artelia Việt Nam.

Phản Hồi Từ Khách Hàng

Ông Lee Jae-won, Giám đốc nhà máy, Công ty TNHH Intops Việt Nam:

"Hệ thống dây điện trong nhà máy cũ của chúng tôi rất lộn xộn. FDI Care đã đến và cải tạo lại toàn bộ. Giờ đây mọi thứ rất gọn gàng, sạch sẽ và an toàn. Khi có sự cố, đội bảo trì của chúng tôi có thể xử lý rất nhanh nhờ hệ thống dán nhãn rõ ràng của họ."

Bà Vũ Lan Anh, Trưởng phòng Dự án, Công ty CP Chăn nuôi C.P. Việt Nam:

“FDI Care đã tư vấn cho chúng tôi sử dụng kết hợp giữa thang máng cáp và ống thép luồn dây điện rất hợp lý cho từng khu vực của nhà máy. Giải pháp của họ vừa đảm bảo kỹ thuật, vừa tối ưu được chi phí. Chúng tôi rất hài lòng.”

5. Những Sai Lầm Phổ Biến Khi Đi Dây Điện Nhà Xưởng Cần Tránh

Quá trình lắp đặt điện nhà xưởng nếu không được thực hiện bởi đơn vị chuyên nghiệp rất dễ mắc phải các sai lầm nghiêm trọng, ảnh hưởng đến an toàn và độ bền của hệ thống.

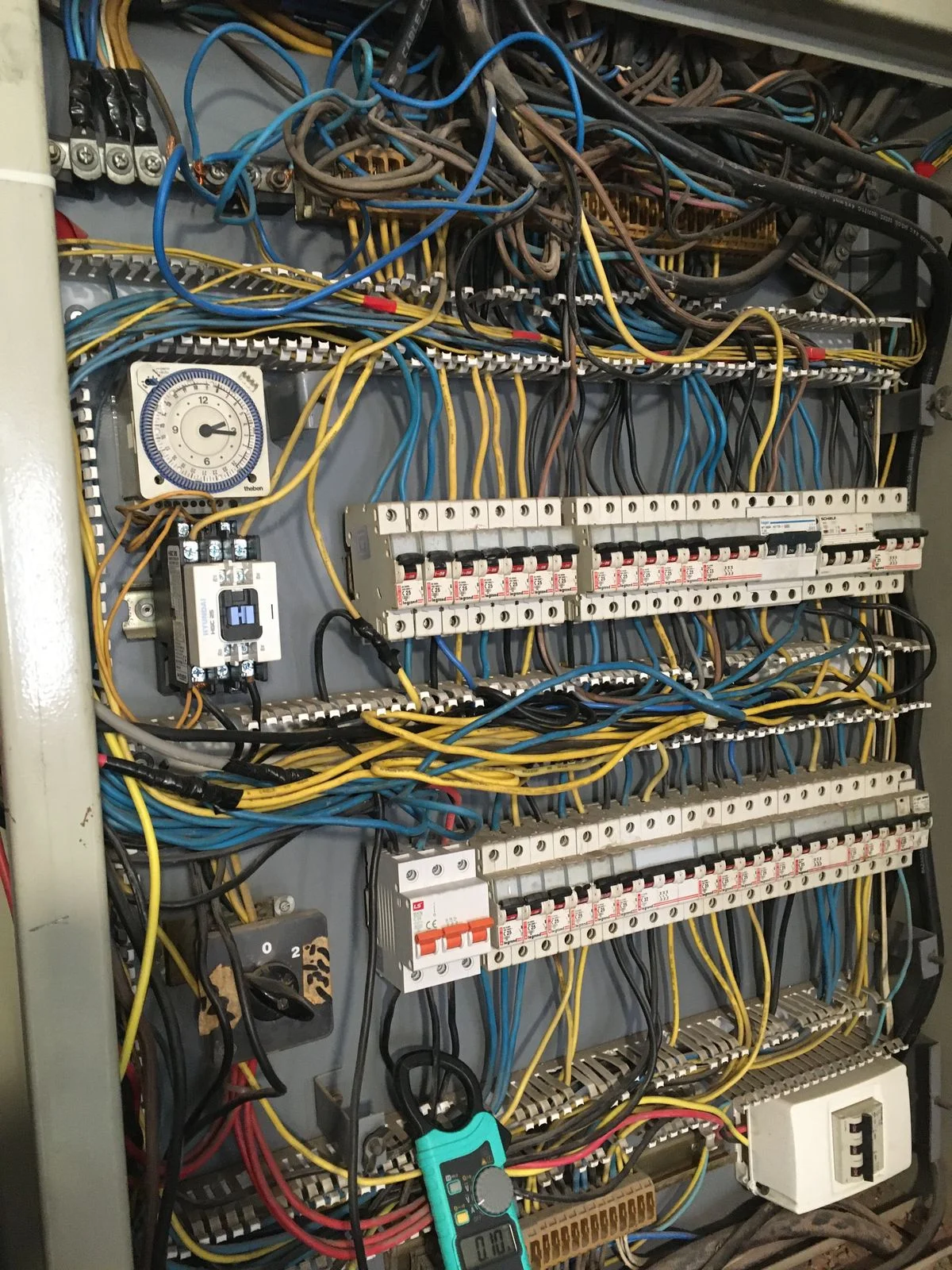

1. Đi Chung Cáp Động Lực và Cáp Tín Hiệu

Cáp động lực mang dòng điện lớn sẽ sinh ra từ trường, gây nhiễu cho các loại cáp tín hiệu, điều khiển (cáp mạng, cáp camera, cáp sensor...). Điều này làm cho hệ thống điều khiển hoạt động không ổn định, chập chờn. Luôn phải đi hai loại cáp này ở các tuyến riêng biệt hoặc cách nhau một khoảng an toàn.

2. Mối Nối Không Đảm Bảo Kỹ Thuật

Hạn chế tối đa các mối nối trên đường dây. Trong trường hợp bắt buộc phải nối, các mối nối phải được thực hiện trong hộp nối (junction box) chuyên dụng, sử dụng đầu nối phù hợp và được quấn băng keo cách điện cẩn thận. Mối nối lỏng lẻo là nơi phát nhiệt và dễ gây chập cháy nhất.

3. Quá Tải Số Lượng Cáp Trên Một Tuyến

Nhồi nhét quá nhiều cáp vào trong một ống luồn hoặc một máng cáp sẽ làm giảm khả năng tản nhiệt, khiến cáp bị nóng, nhanh lão hóa lớp vỏ cách điện và có thể gây quá tải. Cần tuân thủ quy định chỉ lấp đầy tối đa 40-60% tiết diện của ống/máng.

4. Không Tuân Thủ Bán Kính Uốn Cong

Mỗi loại cáp đều có một bán kính uốn cong tối thiểu do nhà sản xuất quy định. Uốn cáp gắt hơn giới hạn này có thể làm hỏng lõi dẫn và lớp cách điện bên trong. Sai lầm này thường xảy ra ở các vị trí co, cút. Toàn bộ hệ thống điện nhà xưởng có thể bị ảnh hưởng chỉ vì một vài vị trí uốn cong sai kỹ thuật, đặc biệt là với hệ thống kết nối với hệ thống pccc, nơi yêu cầu tín hiệu phải luôn ổn định.

6. Các Câu Hỏi Thường Gặp Về Cách Đi Dây Điện Nhà Xưởng

1. Nên chọn thang cáp (cable ladder) hay máng cáp (cable trunking)?

Thang cáp có cấu trúc dạng các thanh ngang, giúp tản nhiệt tốt hơn, phù hợp cho các loại cáp động lực lớn. Máng cáp có dạng tấm kim loại kín hoặc đột lỗ, mang lại tính thẩm mỹ cao hơn và bảo vệ cáp tốt hơn, phù hợp cho cáp tín hiệu hoặc các khu vực yêu cầu sạch sẽ.

2. Quy định về mã màu dây điện trong nhà xưởng như thế nào?

Theo tiêu chuẩn IEC (và thông lệ tại Việt Nam), đối với điện 3 pha: Pha A thường là màu Đỏ, Pha B là màu Vàng (hoặc Trắng), Pha C là màu Xanh dương. Dây trung tính là màu Đen (hoặc Xám). Dây tiếp địa (PE) là màu Xanh sọc Vàng.

3. Làm thế nào để tính toán kích thước của thang máng cáp?

Kích thước thang máng cáp (chiều rộng, chiều cao) được tính toán dựa trên tổng tiết diện của tất cả các sợi cáp sẽ đi trong nó, cộng thêm một khoảng dự phòng từ 25-40% cho việc mở rộng trong tương lai.

4. Khoảng cách an toàn giữa cáp động lực và cáp tín hiệu là bao nhiêu?

Nếu không có vách ngăn kim loại, khoảng cách tối thiểu khuyến nghị là 200mm (20cm). Nếu có vách ngăn, chúng có thể được đi gần nhau hơn.

5. Có thể đi dây điện chung với các đường ống khác (nước, khí) không?

Tuyệt đối không. Phải luôn duy trì một khoảng cách an toàn tối thiểu giữa hệ thống điện và các hệ thống đường ống khác theo quy định để tránh các rủi ro về rò rỉ, ăn mòn và cháy nổ.

6. Dây rút nhựa và dây thít inox được dùng trong trường hợp nào?

Dây rút nhựa phổ biến, rẻ và dễ thi công, dùng trong hầu hết các môi trường trong nhà. Dây thít inox có khả năng chống ăn mòn, chịu nhiệt và lực kéo tốt hơn, được dùng trong các môi trường khắc nghiệt, ngoài trời hoặc các khu vực có yêu cầu cao về chống cháy.

7. "Cable gland" (ốc siết cáp) là gì và tại sao nó quan trọng?

Là một phụ kiện dùng để làm kín và cố định đầu cáp điện khi đi vào tủ điện hoặc động cơ. Nó giúp chống nước, chống bụi xâm nhập vào thiết bị và giữ cho cáp không bị tuột hoặc dịch chuyển do rung động.

8. Khi nào nên sử dụng cáp chống cháy?

Cáp chống cháy được yêu cầu sử dụng cho các hệ thống trọng yếu cần duy trì hoạt động trong một khoảng thời gian nhất định khi có hỏa hoạn, ví dụ như hệ thống nguồn cho bơm cứu hỏa, quạt tăng áp hút khói, hệ thống báo cháy và chiếu sáng thoát hiểm.

9. Chi phí cho việc đi dây điện nhà xưởng chiếm khoảng bao nhiêu?

Phần chi phí cho hệ thống thang máng cáp và công tác kéo dây, đấu nối thường chiếm khoảng 20-30% tổng chi phí của toàn bộ hạng mục cơ điện.

10. Có thể tự thực hiện việc đi lại dây điện trong nhà xưởng không?

Không nên. Việc đi dây điện nhà xưởng đòi hỏi chuyên môn kỹ thuật cao và phải tuân thủ các tiêu chuẩn an toàn nghiêm ngặt. Việc tự ý thực hiện khi không có kinh nghiệm có thể gây ra những hậu quả nghiêm trọng. Hãy luôn thuê một nhà thầu chuyên nghiệp.
