Điện Nhà Xưởng: Tổng Quan A-Z về Cấu Trúc, Tiêu Chuẩn, Thiết Kế và Thi Công

Điện nhà xưởng là thuật ngữ chỉ toàn bộ hệ thống cung cấp, phân phối và sử dụng điện năng trong một cơ sở sản xuất công nghiệp, có cấu trúc phức tạp bao gồm trạm biến áp, tủ điện tổng, hệ thống phân phối và các thiết bị đầu cuối, được thiết kế và thi công để phục vụ cho máy móc sản xuất và các hoạt động vận hành.

Cấu trúc của hệ thống về cơ bản gồm 4 cấp chính: Nguồn cấp (trạm biến áp, máy phát), trung tâm phân phối (tủ điện tổng MSB), các nhánh phụ tải (tủ phân phối DB), và hệ thống truyền tải (thang máng cáp, dây dẫn) đến thiết bị tiêu thụ.

Tiêu chuẩn an toàn cốt lõi và bắt buộc phải tuân thủ khi thiết kế và thi công điện nhà xưởng là TCVN 7447:2010 (tương đương IEC 60364), quy định các yêu cầu nghiêm ngặt về bảo vệ chống giật, chống quá tải và ngắn mạch.

Quá trình thiết kế và thi công chuyên nghiệp phải bắt đầu từ việc tính toán chính xác tổng công suất tiêu thụ, lựa chọn thiết bị phù hợp và triển khai lắp đặt đúng kỹ thuật nhằm ngăn chặn các sự cố phổ biến như sụt áp, quá tải và rủi ro chập cháy.

1.Cấu Trúc Của Một Hệ Thống Điện Nhà Xưởng Tiêu Chuẩn Gồm Những Gì?

Một hệ thống điện nhà xưởng hoàn chỉnh và tiêu chuẩn được cấu thành từ 5 thành phần chính, phối hợp chặt chẽ với nhau để đảm bảo dòng điện được truyền tải từ nguồn tổng đến từng thiết bị một cách ổn định, an toàn và hiệu quả.

1.1. Nguồn Cấp Điện (Trạm Biến Áp & Máy Phát Điện)

Đây là "cửa ngõ" của toàn bộ hệ thống, nơi nhận điện từ lưới điện trung thế (22kV, 35kV) và hạ áp xuống mức điện áp sử dụng trong công nghiệp (3 pha 380V). Hầu hết các nhà xưởng đều trang bị thêm máy phát điện dự phòng để đảm bảo sản xuất không bị gián đoạn khi có sự cố mất điện lưới.

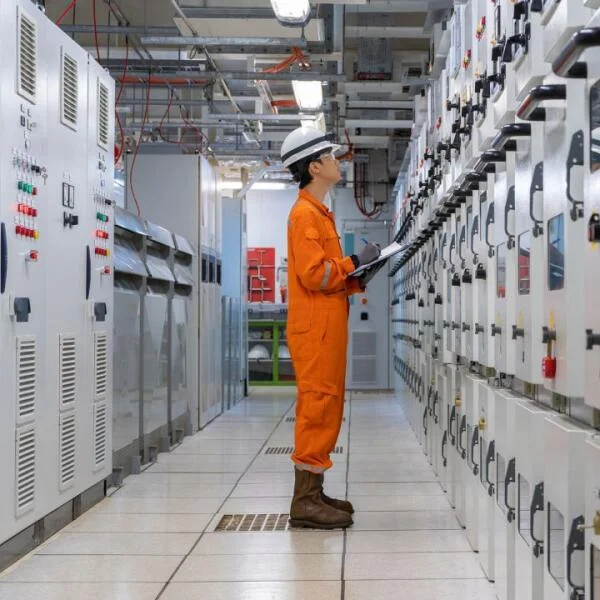

1.2. Tủ Điện Tổng MSB và Tủ Phân Phối DB

Đây là "trái tim" và "bộ não" của hệ thống phân phối.

• Tủ điện tổng MSB (Main Switchboard): Nhận điện trực tiếp từ trạm biến áp, chứa các thiết bị đóng cắt chính (ACB/MCCB tổng) có khả năng chịu tải và dòng cắt lớn, phân phối điện đến các khu vực.

• Tủ phân phối DB (Distribution Board): Được đặt tại các khu vực, nhận điện từ tủ MSB và cấp trực tiếp cho các máy móc, dây chuyền sản-xuất thông qua các aptomat (MCB/RCCB) nhánh.

1.3. Hệ Thống Thang Máng Cáp và Dây Dẫn Điện

Đây là "hệ thống giao thông" của mạng lưới điện. Hệ thống thang máng cáp, khay cáp (cable tray/trunking) được dùng để đỡ, bảo vệ và quản lý toàn bộ dây cáp điện, giúp hệ thống gọn gàng, chuyên nghiệp, dễ dàng bảo trì và nâng cấp. Dây cáp điện phải được lựa chọn có tiết diện phù hợp với công suất chịu tải.

1.4. Hệ Thống Chiếu Sáng Công Nghiệp

Bao gồm hệ thống đèn chiếu sáng chung (đèn LED highbay), đèn chiếu sáng sự cố (đèn emergency) và đèn chỉ dẫn thoát nạn (đèn Exit). Hệ thống này phải được thiết kế đảm bảo cung cấp đủ độ sáng theo tiêu chuẩn TCVN 7114-1:2008 cho từng khu vực.

1.5. Hệ Thống Tiếp Địa và Chống Sét

Đây là "hệ thống bảo vệ" tối quan trọng, bao gồm hệ thống cọc tiếp địa, dây dẫn liên kết để tạo thành một mạng lưới an toàn. Hệ thống này có chức năng triệt tiêu dòng điện rò, chống giật và bảo vệ thiết bị khỏi các xung điện do sét gây ra, là một phần không thể tách rời của tổng thể hệ thống điện nhà xưởng.

2. Sơ Đồ Điện Nhà Xưởng Là Gì và Tại Sao Nó Quan Trọng?

Sơ đồ điện nhà xưởng, hay còn gọi là sơ đồ nguyên lý một sợi (Single Line Diagram), là một bản vẽ kỹ thuật thể hiện một cách đơn giản hóa toàn bộ logic và cấu trúc của hệ thống điện, mô tả đường đi của dòng điện từ nguồn tổng qua các thiết bị đóng cắt, bảo vệ đến từng phụ tải tiêu thụ.

Tại Sao Sơ Đồ Điện Lại Là Tài Liệu Quan Trọng Nhất?

Nó được xem là "tấm bản đồ" của toàn bộ hệ thống điện. Thiếu nó, việc thi công hệ thống điện trong nhà xưởng sẽ trở nên mò mẫm, thiếu chính xác và cực kỳ rủi ro. Sơ đồ này là cơ sở để bóc tách khối lượng vật tư, lập dự toán, hướng dẫn lắp đặt và quan trọng nhất là phục vụ cho công tác vận hành, bảo trì, xử lý sự cố sau này.

Một Sơ Đồ Điện Nhà Xưởng Chuyên Nghiệp Cần Thể Hiện Gì?

Một sơ đồ chuyên nghiệp phải thể hiện đầy đủ các thông tin: thông số của nguồn cấp (máy biến áp/máy phát), ký hiệu và thông số của các thiết bị đóng cắt (ACB, MCCB, MCB...), loại và tiết diện của các tuyến cáp chính, công suất của các tủ điện phân phối và các phụ tải lớn.

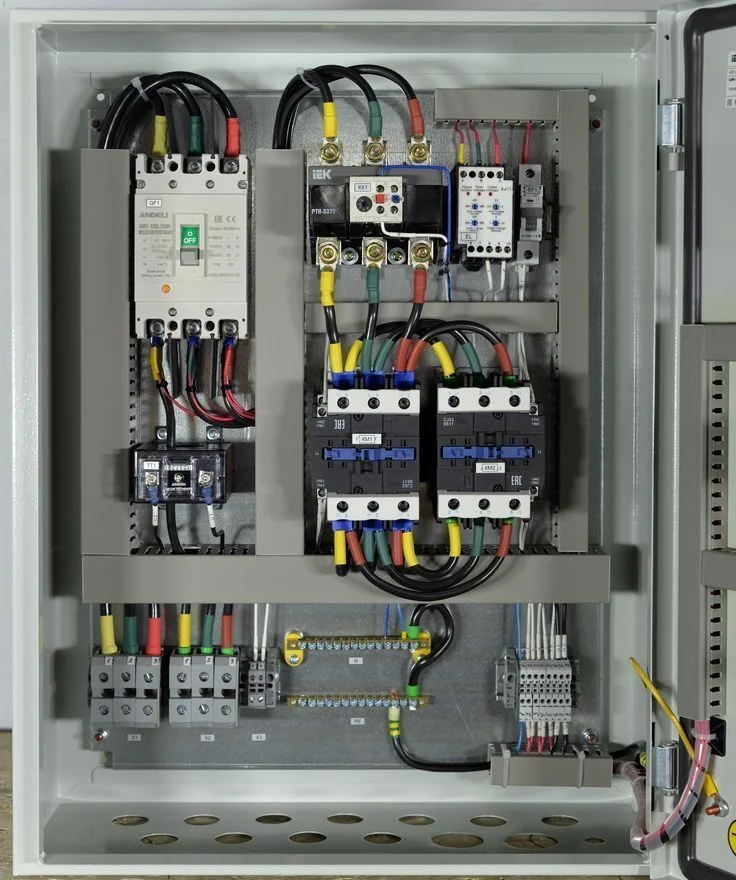

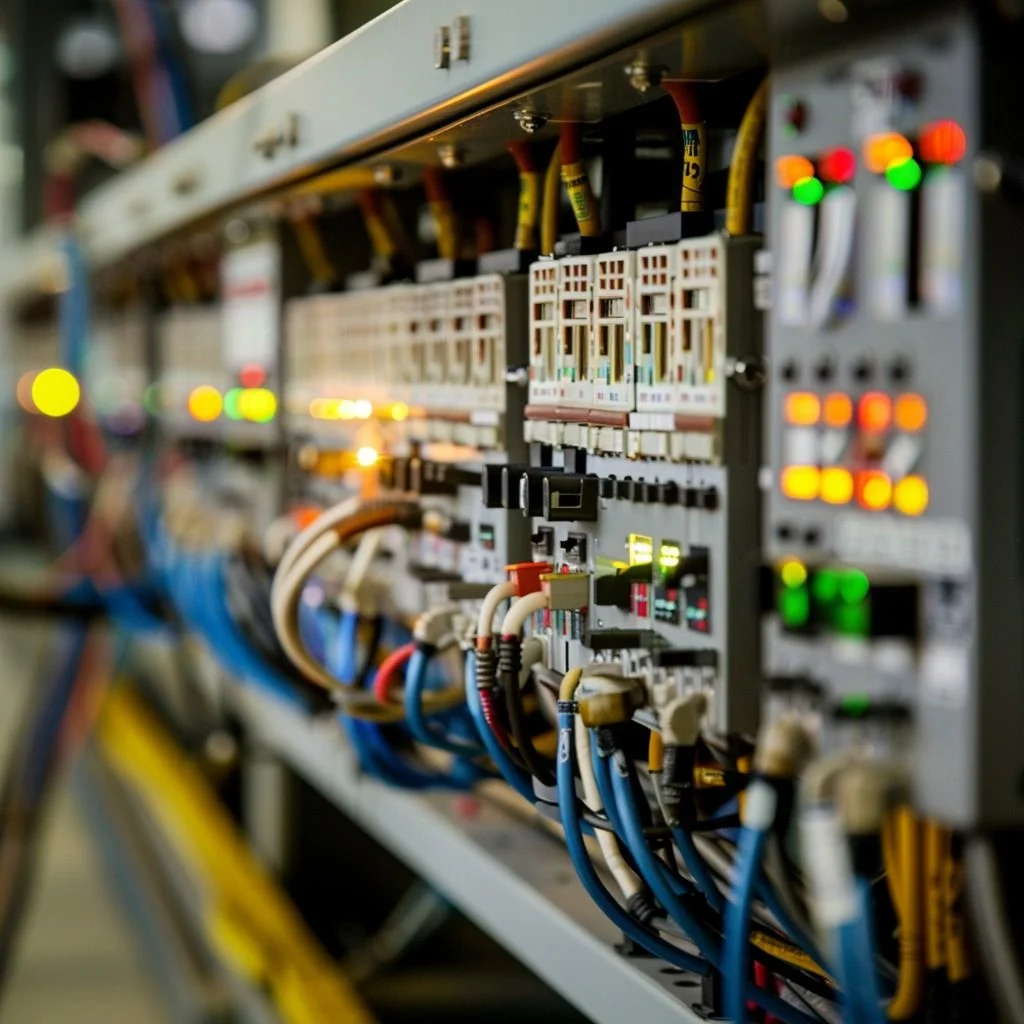

3. Tủ Điện Nhà Xưởng Có Những Loại Nào và Chức Năng Của Chúng Là Gì?

Tủ điện nhà xưởng là nơi chứa các thiết bị đóng cắt, điều khiển và bảo vệ, được phân loại dựa trên chức năng cụ thể của chúng trong hệ thống điện. Có 4 loại tủ điện chính thường gặp nhất trong các nhà máy sản xuất.

1. Tủ Điện Phân Phối Tổng (MSB - Main Switchboard)

Như đã đề cập, đây là tủ điện lớn nhất và quan trọng nhất, đóng vai trò là trung tâm phân phối và bảo vệ chính cho toàn bộ nhà xưởng. Nó chứa các thiết bị đóng cắt tổng có dòng điện lớn và khả năng chịu đựng dòng ngắn mạch cao.

2. Tủ Điện Phân Phối Nhánh (DB - Distribution Board)

Tủ DB có kích thước nhỏ hơn, nhận nguồn từ tủ MSB hoặc từ các tủ DB cấp cao hơn, dùng để cấp điện cho một khu vực hoặc một dây chuyền máy móc nhất định. Nó giúp cô lập sự cố, nếu một tủ DB gặp vấn đề thì các khu vực khác vẫn hoạt động bình thường.

3. Tủ Điện Điều Khiển Động Cơ (MCC - Motor Control Center)

Loại tủ này chuyên dùng để điều khiển và bảo vệ các động cơ điện, đặc biệt là các động cơ công suất lớn. Tủ MCC thường chứa các bộ khởi động (contactor, rơ le nhiệt), biến tần (VFD), khởi động mềm (soft starter) để giúp động cơ vận hành êm ái, an toàn và tiết kiệm điện.

4. Tủ Tụ Bù Công Suất Phản Kháng

Hầu hết các nhà xưởng đều sử dụng nhiều động cơ, là loại phụ tải có tính cảm kháng, làm giảm hệ số công suất (cosφ) của lưới điện. Tủ tụ bù được lắp đặt để nâng cao hệ số công suất, giúp giảm tổn thất điện năng và tránh bị ngành điện phạt tiền theo quy định.

4. FDI Care: Giải Pháp Toàn Diện về Thiết Kế và Thi Công Điện Nhà Xưởng

FDI Care là nhà thầu M&E chuyên nghiệp, cung cấp các giải pháp tổng thể về điện nhà xưởng từ khâu tư vấn thiết kế, cung cấp vật tư đến thi công lắp đặt và bảo trì. Chúng tôi mang đến sự an tâm và hiệu quả cho các chủ đầu tư trong và ngoài nước qua các dự án thi công nhà xưởng.

Tối Ưu Chi Phí Nhờ Năng Lực Thiết Kế - Thi Công (Design-Build) Tích Hợp

Với lợi thế sở hữu đội ngũ kỹ sư thiết kế giàu kinh nghiệm ngay trong công ty, FDI Care áp dụng hiệu quả mô hình Design-Build. Chúng tôi chủ động tạo ra các bản vẽ thiết kế không chỉ đáp ứng tiêu chuẩn kỹ thuật mà còn tối ưu về mặt chi phí và biện pháp thi công. Sự kết hợp chặt chẽ này giúp loại bỏ các chi phí phát sinh không đáng có, rút ngắn tiến độ và mang lại hiệu quả kinh tế cao nhất cho chủ đầu tư.

Đánh Giá Từ Chuyên Gia Ngành Năng Lượng

"Tôi đã thẩm định nhiều hệ thống điện do FDI Care thực hiện. Họ có một cách tiếp cận rất bài bản, từ việc tính toán phụ tải chính xác trong thiết kế đến việc triển khai thi công rất gọn gàng và an toàn. Đặc biệt, các giải pháp về tủ tụ bù và hệ thống chiếu sáng tiết kiệm năng lượng của họ luôn mang lại hiệu quả vận hành rất cao." - Ông Trần Văn Bình, Chuyên gia Tiết kiệm năng lượng, Trung tâm Khuyến công và Tư vấn Phát triển Công nghiệp.

Phản Hồi Từ Khách Hàng

Ông Bùi Minh Đức, Giám đốc Nhà máy, Công ty Cổ phần Bao bì Nhựa Sài Gòn:

"Hệ thống điện nhà máy cũ của chúng tôi rất hay gặp sự cố quá tải. Từ khi hợp tác với FDI Care để cải tạo và nâng cấp toàn bộ, hệ thống vận hành rất ổn định, không còn tình trạng sụt áp hay nhảy aptomat nữa. Dịch vụ của họ rất chuyên nghiệp và đáng tin cậy."

Bà Nguyễn Hoàng Oanh, Trưởng phòng Xây dựng, Công ty TNHH Thực phẩm Orion Vina:

“FDI Care đã cung cấp cho chúng tôi một giải pháp trọn gói từ thiết kế đến thi công, giúp chúng tôi tiết kiệm rất nhiều thời gian và công sức quản lý. Tủ điện do họ lắp đặt rất chất lượng, an toàn và thẩm mỹ. Chúng tôi rất hài lòng.”

5. Những Vấn Đề Thường Gặp Với Hệ Thống Điện Nhà Xưởng Kém Chất Lượng Là Gì?

Một hệ thống điện nhà xưởng được thiết kế, thi công một cách cẩu thả, không tuân thủ tiêu chuẩn sẽ dẫn đến 4 vấn đề nghiêm trọng, gây ảnh hưởng trực tiếp đến hoạt động sản xuất và an toàn của doanh nghiệp.

1. Quá Tải và Ngắn Mạch

Đây là sự cố nguy hiểm nhất, thường xảy ra do tính toán phụ tải sai, chọn tiết diện dây dẫn quá nhỏ hoặc thiết bị bảo vệ không phù hợp. Quá tải gây nóng dây dẫn, phát tia lửa điện và là nguyên nhân hàng đầu của các vụ cháy nổ nhà xưởng.

2. Sụt Áp Trên Đường Dây

Khi điện áp cung cấp cho thiết bị thấp hơn mức định mức, động cơ sẽ bị nóng, chạy yếu, giảm tuổi thọ và có thể bị cháy. Sụt áp xảy ra khi dây dẫn quá dài hoặc tiết diện quá nhỏ so với công suất tải.

3. Rò Rỉ Điện Gây Mất An Toàn

Xảy ra khi lớp vỏ cách điện của dây dẫn hoặc thiết bị bị hư hỏng, dẫn đến điện truyền ra vỏ máy hoặc các kết cấu kim loại. Nếu hệ thống tiếp địa không tốt, rò rỉ điện có thể gây ra tai nạn điện giật chết người.

4. Tổn Thất và Lãng Phí Năng Lượng

Hệ thống kém chất lượng với các mối nối không chắc chắn, hệ số công suất thấp, sử dụng các thiết bị lạc hậu sẽ gây ra tổn thất điện năng lớn, làm tăng hóa đơn tiền điện hàng tháng một cách vô ích. Việc lắp đặt điện nhà xưởng chuyên nghiệp sẽ giải quyết triệt để vấn đề này.

6. Quy Trình Thi Công và Nghiệm Thu Điện Nhà Xưởng Diễn Ra Như Thế Nào?

Quá trình thi công và nghiệm thu là giai đoạn hiện thực hóa thiết kế, đòi hỏi sự tuân thủ nghiêm ngặt về kỹ thuật và an toàn. Nó là một hạng mục quan trọng trong toàn bộ dự án xây dựng nhà xưởng.

Giai Đoạn Thi Công

Nhà thầu sẽ triển khai lắp đặt theo đúng bản vẽ và biện pháp thi công đã được phê duyệt, bao gồm các công đoạn chính như: lắp đặt hệ thống thang máng cáp, kéo dây, lắp đặt tủ điện, đấu nối thiết bị, lắp đặt hệ thống chiếu sáng và tiếp địa.

Giai Đoạn Nghiệm Thu

Sau khi lắp đặt hoàn tất, các bên sẽ tiến hành nghiệm thu. Quá trình này bao gồm:

• Nghiệm thu tĩnh: Kiểm tra trực quan, đối chiếu model thiết bị, quy cách lắp đặt so với thiết kế.

• Nghiệm thu chạy thử (Commissioning): Đóng điện cho hệ thống, sử dụng các thiết bị đo chuyên dụng (ampe kìm, đồng hồ VOM, megger, camera nhiệt) để kiểm tra các thông số vận hành (điện áp, dòng điện, nhiệt độ mối nối, điện trở cách điện...), đảm bảo mọi thứ hoạt động an toàn và đúng thông số thiết kế trước khi bàn giao. Quá trình này cũng cần sự phối hợp chặt chẽ với đơn vị thi công hệ thống pccc để đảm bảo nguồn điện cho các hệ thống an toàn hoạt động chính xác.

7. Các Câu Hỏi Thường Gặp Về Điện Nhà Xưởng

1. Hệ số công suất (cosφ) là gì và tại sao cần phải bù?

Cosφ là tỷ số giữa công suất hiệu dụng (sinh ra công) và công suất biểu kiến (tổng công suất). Động cơ điện làm cosφ giảm thấp, gây tổn thất điện năng. Ngành điện yêu cầu cosφ ≥ 0.9. Nếu thấp hơn, doanh nghiệp sẽ bị phạt tiền, do đó cần lắp tủ tụ bù để nâng cao hệ số này.

2. Tại sao phải có máy phát điện dự phòng cho nhà xưởng?

Mất điện đột ngột có thể gây hư hỏng sản phẩm, đình trệ sản xuất, gây thiệt hại kinh tế lớn. Máy phát điện dự phòng đảm bảo cung cấp nguồn điện cho các phụ tải ưu tiên, duy trì hoạt động tối thiểu khi có sự cố lưới điện.

3. Sự khác biệt giữa điện 1 pha và 3 pha trong nhà xưởng?

Điện 1 pha (220V) thường dùng cho chiếu sáng, ổ cắm văn phòng và các thiết bị công suất nhỏ. Điện 3 pha (380V) là nguồn điện chính, dùng cho hầu hết các máy móc, động cơ sản xuất công suất lớn.

4. "Bảo trì điện nhà xưởng" bao gồm những công việc gì?

Bảo trì định kỳ bao gồm các công việc như: vệ sinh tủ điện, siết lại các đầu nối, kiểm tra nhiệt độ các tiếp điểm bằng camera nhiệt, đo kiểm tra thông số vận hành của thiết bị, kiểm tra hệ thống tiếp địa...

5. Khi nào cần phải cải tạo, nâng cấp hệ thống điện nhà xưởng?

Cần cải tạo khi: nhà xưởng mở rộng, lắp đặt thêm máy móc mới làm tăng phụ tải; hệ thống điện hiện hữu quá cũ, xuống cấp, thường xuyên xảy ra sự cố; hoặc khi doanh nghiệp muốn áp dụng các giải pháp tiết kiệm năng lượng mới.

6. "Điện nhẹ" trong nhà xưởng bao gồm những hệ thống nào?

Điện nhẹ (ELV) bao gồm các hệ thống như: mạng LAN và internet, hệ thống camera giám sát (CCTV), hệ thống kiểm soát ra vào, hệ thống âm thanh thông báo, hệ thống báo cháy tự động.

7. Biến tần có tác dụng gì đối với động cơ trong nhà xưởng?

Biến tần (VFD) là thiết bị cho phép thay đổi tốc độ của động cơ. Việc sử dụng biến tần giúp khởi động động cơ êm ái, bảo vệ cơ khí và tiết kiệm điện năng đáng kể (có thể lên đến 40%) ở những ứng dụng không yêu cầu động cơ chạy hết tốc độ.

8. Tại sao phải cân bằng pha cho hệ thống điện 3 pha?

Cân bằng pha là việc phân bổ tải của các thiết bị 1 pha vào 3 pha (R-S-T) một cách đồng đều. Việc này giúp giảm dòng điện trên dây trung tính, tránh gây quá tải và làm cho hệ thống hoạt động ổn định, hiệu quả hơn.

9. Hệ thống nối đất và tiếp địa có giống nhau không?

Trong thực tế, hai thuật ngữ này thường được dùng thay thế cho nhau. "Tiếp địa" là thuật ngữ kỹ thuật chỉ việc kết nối một bộ phận nào đó với đất. "Nối đất" là hành động thực hiện việc tiếp địa đó. Có nhiều loại tiếp địa: tiếp địa an toàn, tiếp địa chống sét, tiếp địa làm việc.

10. Chi phí cho một hệ thống điện nhà xưởng hoàn chỉnh là bao nhiêu?

Chi phí phụ thuộc rất nhiều vào quy mô, ngành nghề sản xuất, mức độ tự động hóa và chất lượng vật tư. Đơn giá tham khảo có thể dao động rộng từ 400.000 VNĐ/m² đến hơn 1.000.000 VNĐ/m². Cần có bản vẽ thiết kế chi tiết để có dự toán chính xác.
