Hệ Thống Điện Nhà Xưởng: Cấu Trúc, Tiêu Chuẩn Thiết Kế, Sơ Đồ & Yêu Cầu An Toàn

Hệ thống điện nhà xưởng là cơ sở hạ tầng kỹ thuật cốt lõi, có cấu trúc bao gồm 4 thành phần chính: nguồn điện tổng (trạm biến áp, máy phát), hệ thống tủ điện phân phối (MSB, DB), hệ thống truyền tải (thang máng cáp, dây dẫn) và các thiết bị tiêu thụ điện.

Tiêu chuẩn thiết kế cho toàn bộ hệ thống điện trong nhà xưởng bắt buộc phải tuân thủ nghiêm ngặt TCVN 7447:2010 (tương đương IEC 60364), đặc biệt là việc tính toán chính xác phụ tải và chọn tiết diện dây dẫn phù hợp để tránh quá tải.

Sơ đồ nguyên lý một sợi (Single Line Diagram) là tài liệu kỹ thuật quan trọng nhất, mô tả trực quan toàn bộ logic phân phối điện từ nguồn tổng đến từng thiết bị, giúp việc vận hành, bảo trì và nâng cấp trở nên dễ dàng và chính xác.

Yêu cầu an toàn cơ bản và quan trọng nhất là hệ thống tiếp địa và chống sét phải được thi công đúng kỹ thuật, với giá trị điện trở nối đất đo được phải nhỏ hơn 4Ω (theo TCVN 9385:2012) để đảm bảo an toàn cho người và thiết bị khi có sự cố.

1.Cấu Trúc Của Một Hệ Thống Điện Nhà Xưởng Tiêu Chuẩn Gồm Những Gì?

Một hệ thống điện công nghiệp tiêu chuẩn được cấu thành từ 4 cấp độ chính: Nguồn cung cấp điện, Tủ điện phân phối trung tâm (MSB), Tủ điện phân phối nhánh (DB) và Hệ thống thiết bị đầu cuối, tạo thành một mạng lưới liên kết chặt chẽ.

Cấp 1: Nguồn Cung Cấp Điện (Trạm Biến Áp & Máy Phát Điện)

Đây là nơi cung cấp năng lượng cho toàn bộ nhà xưởng, thường bao gồm một trạm biến áp để hạ thế từ lưới điện trung thế (22kV, 35kV) xuống hạ thế (380V/220V) và một máy phát điện dự phòng để đảm bảo sản xuất không bị gián đoạn khi có sự cố mất điện.

Cấp 2: Tủ Điện Phân Phối Tổng MSB (Main Switchboard)

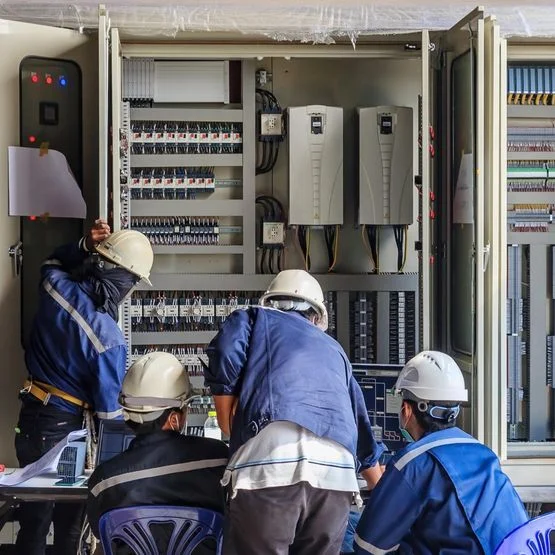

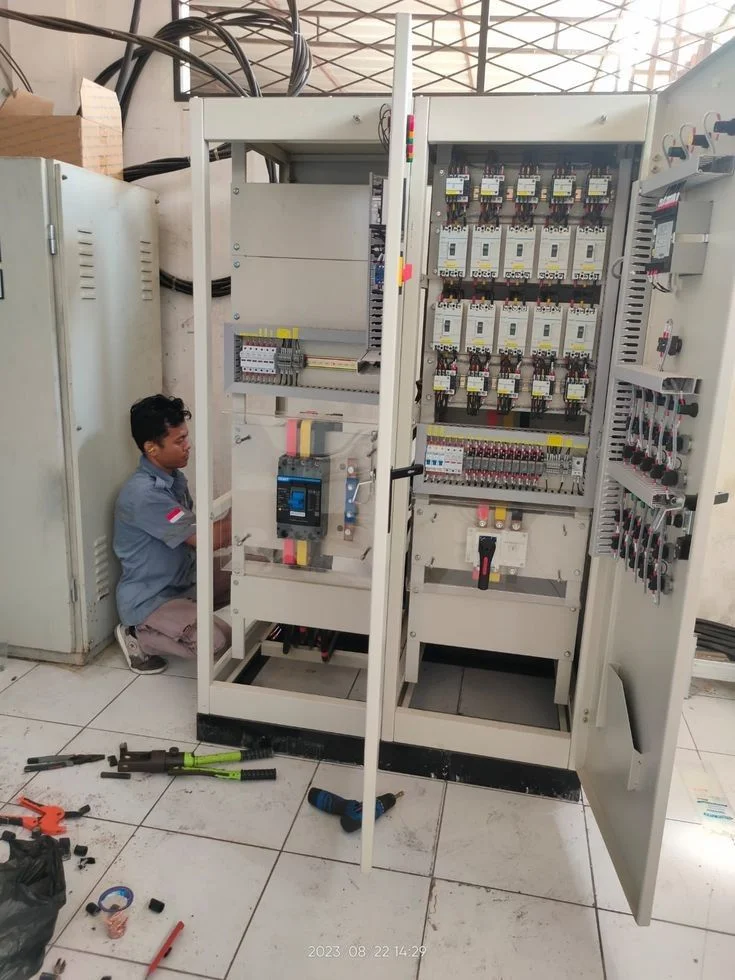

Tủ điện tổng MSB là điểm nút trung tâm, nhận điện từ trạm biến áp và phân phối đến các khu vực khác nhau trong nhà xưởng. Tủ MSB chứa các thiết bị đóng cắt chính như ACB (Máy cắt không khí) hoặc MCCB (Aptomat khối) có dòng định mức lớn, cùng các hệ thống bảo vệ và đo lường.

Cấp 3: Tủ Điện Phân Phối Nhánh DB (Distribution Board)

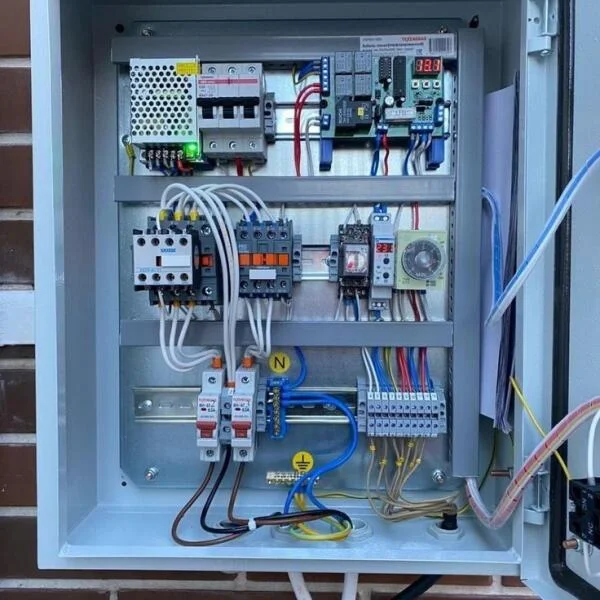

Từ tủ MSB, nguồn điện được chia đến các tủ điện nhánh DB đặt tại từng khu vực sản xuất, văn phòng, kho bãi. Các tủ DB chứa các MCB (Aptomat tép) hoặc RCCB (Aptomat chống rò) để cấp điện và bảo vệ an toàn cho từng máy móc, thiết bị cụ thể. Cấu trúc phân cấp này là nền tảng trong toàn bộ quá trình xây dựng nhà xưởng hiện đại.

Cấp 4: Hệ Thống Truyền Tải và Thiết Bị Đầu Cuối

Bao gồm hệ thống thang máng cáp, dây cáp điện để truyền tải điện năng đến các thiết bị tiêu thụ cuối cùng như động cơ, máy sản xuất, hệ thống chiếu sáng, điều hòa không khí. Việc lựa chọn và bố trí hợp lý ở cấp độ này quyết định hiệu suất và độ bền của toàn hệ thống.

Sau khi nắm rõ cấu trúc, yếu tố tiếp theo cần quan tâm là các tiêu chuẩn kỹ thuật bắt buộc phải tuân thủ trong thiết kế.

2. Áp Dụng Tiêu Chuẩn TCVN 7447 Khi Thiết Kế Hệ Thống Điện Nhà Xưởng Có Bắt Buộc Không?

Có, việc áp dụng TCVN 7447 (IEC 60364) là yêu cầu bắt buộc trong quá trình thiết kế nhà xưởng phần cơ điện, vì tiêu chuẩn này đưa ra các quy định cụ thể về an toàn, lựa chọn thiết bị và phương pháp lắp đặt để bảo vệ con người và tài sản khỏi các nguy cơ từ điện (theo Tổng cục Tiêu chuẩn Đo lường Chất lượng).

Tiêu Chuẩn Lựa Chọn Tiết Diện Dây Dẫn Như Thế Nào?

TCVN 7447 quy định tiết diện dây dẫn phải được chọn sao cho khả năng mang tải lớn hơn dòng điện làm việc lớn nhất của phụ tải và phải đủ lớn để sụt áp trên đường dây không vượt quá 5% điện áp định mức. Việc chọn sai tiết diện dây là nguyên nhân hàng đầu gây ra các sự cố chập cháy.

Tiêu Chuẩn Lắp Đặt Thiết Bị Bảo Vệ Ra Sao?

Tất cả các mạch điện phải được bảo vệ bởi các thiết bị như aptomat (MCB, MCCB) để chống quá tải và ngắn mạch. Đối với các khu vực ẩm ướt hoặc có nguy cơ rò điện cao, bắt buộc phải lắp đặt thêm thiết bị bảo vệ chống dòng rò (RCCB, RCBO) với độ nhạy ≤ 30mA.

Việc tuân thủ các tiêu chuẩn này là cơ sở để tạo ra các bản vẽ kỹ thuật chính xác, đặc biệt là sơ đồ nguyên lý.

3. Sơ Đồ Nguyên Lý Hệ Thống Điện Trong Nhà Xưởng Là Gì?

Sơ đồ nguyên lý một sợi (Single Line Diagram) là một bản vẽ kỹ thuật thể hiện một cách đơn giản hóa toàn bộ hệ thống điện trong nhà xưởng trên một đường dây duy nhất, mô tả rõ ràng mối liên kết từ nguồn điện tổng đến các thiết bị bảo vệ và phụ tải tiêu thụ.

Tại Sao Sơ Đồ Nguyên Lý Lại Quan Trọng?

Nó là tài liệu "kim chỉ nam" cho toàn bộ quá trình thi công hệ thống điện trong nhà xưởng, giúp kỹ sư tính toán chính xác thông số thiết bị (dòng định mức, dòng cắt), xác định phương án đi dây tối ưu và là cơ sở để bóc tách khối lượng vật tư một cách chính xác, tránh lãng phí.

Một Sơ Đồ Nguyên Lý Tiêu Chuẩn Cần Thể Hiện Những Gì?

Một sơ đồ nguyên lý đầy đủ phải thể hiện rõ các thông tin: Nguồn cấp (máy biến áp, máy phát), thông số các thiết bị đóng cắt (ACB, MCCB, MCB), tiết diện và chiều dài cáp điện, công suất của từng phụ tải. Theo Hiệp hội Kỹ sư Cơ điện Việt Nam, thiếu bất kỳ thông tin nào trong số này đều có thể dẫn đến sai sót khi thi công.

Sơ đồ này cũng là một phần của hồ sơ thiết kế an toàn điện. Vậy, các yêu cầu an toàn tổng thể bao gồm những gì?

4. Các Yêu Cầu An Toàn Điện Trong Nhà Xưởng Bao Gồm Những Gì?

Các yêu cầu an toàn điện trong nhà xưởng bao gồm 5 yếu tố chính: Hệ thống nối đất an toàn, hệ thống chống sét, trang bị bảo vệ mạch điện, giải pháp chiếu sáng khẩn cấp và sự cố, và tuân thủ các quy trình vận hành, bảo trì nghiêm ngặt.

Hệ Thống Nối Đất và Chống Sét

Hệ thống nối đất vỏ thiết bị (tiếp địa an toàn) giúp triệt tiêu dòng điện rò, bảo vệ người vận hành không bị điện giật. Hệ thống chống sét lan truyền (cả trực tiếp và trên đường dây) là bắt buộc để bảo vệ các thiết bị điện tử, vi mạch nhạy cảm khỏi hư hỏng khi có sét. Đây là hai hệ thống phải được ưu tiên hàng đầu, liên kết chặt chẽ với hệ thống pccc để tạo thành một vành đai an toàn toàn diện cho nhà xưởng.

Trang Bị Bảo Vệ Mạch Điện

Như đã đề cập, mọi lộ điện phải được bảo vệ bởi aptomat phù hợp. Ngoài ra, tại các tủ điện tổng và tủ phân phối khu vực cần trang bị các nút dừng khẩn cấp (Emergency Stop) để có thể ngắt toàn bộ hệ thống ngay lập tức khi phát hiện sự cố.

Chiếu Sáng Khẩn Cấp và Sự Cố (Đèn Exit, Emergency)

Hệ thống đèn Exit (chỉ dẫn lối thoát nạn) và đèn Emergency (chiếu sáng sự cố) phải được lắp đặt tại các lối đi, cầu thang, cửa thoát hiểm. Các đèn này phải có bộ lưu điện riêng, đảm bảo khả năng tự động bật sáng tối thiểu 2 giờ khi mất nguồn điện chính (theo TCVN 3890:2023).

5. So Sánh Hệ Thống Điện Chiếu Sáng Nhà Xưởng Dùng Đèn LED và Đèn Cao Áp?

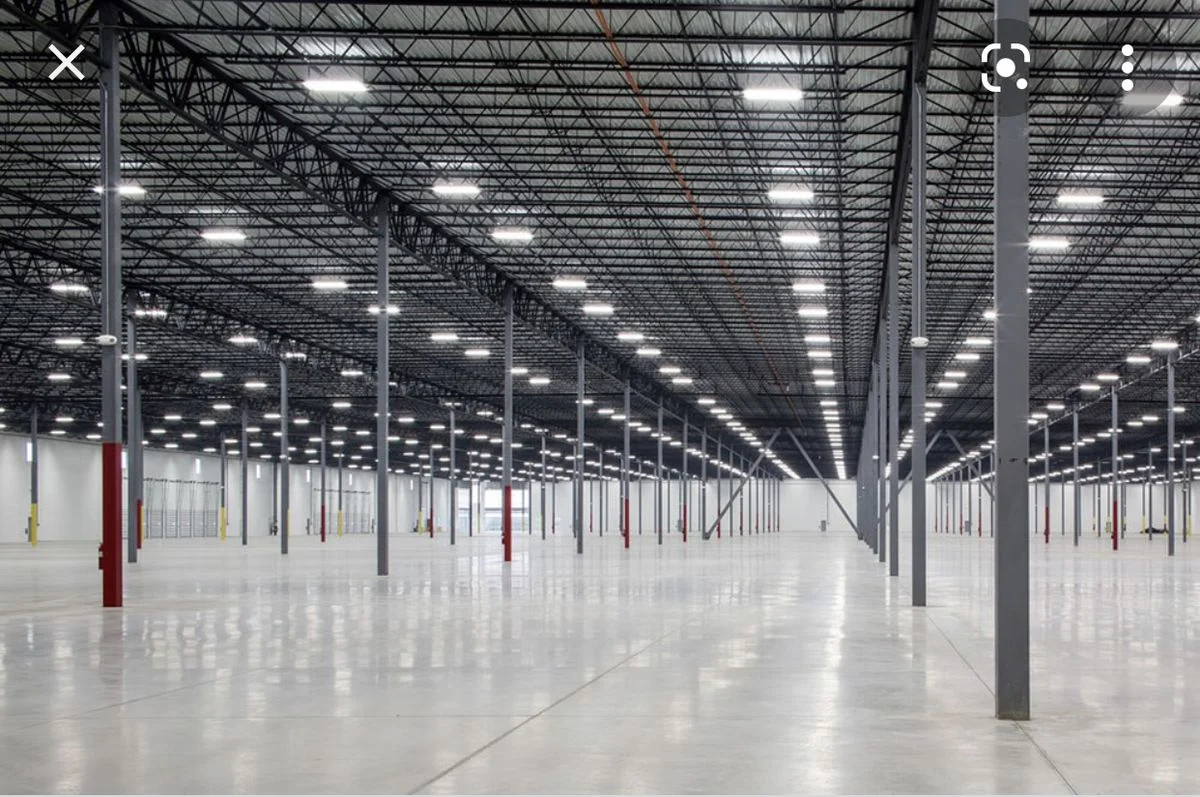

Hệ thống điện chiếu sáng nhà xưởng sử dụng đèn LED vượt trội hơn hẳn so với đèn cao áp truyền thống (Metal Halide, Sodium) về mọi mặt, từ hiệu suất năng lượng, tuổi thọ, chất lượng ánh sáng cho đến chi phí vận hành lâu dài (Nguồn: Tạp chí Chiếu sáng Việt Nam, 2024).

Về Hiệu Suất Năng Lượng và Chi Phí

Đèn LED công nghiệp có hiệu suất phát quang lên tới 150-180 lm/W, trong khi đèn cao áp chỉ đạt 70-90 lm/W. Điều này có nghĩa là đèn LED có thể tiết kiệm từ 50-70% điện năng tiêu thụ cho cùng một mức độ chiếu sáng, giúp giảm đáng kể chi phí tiền điện hàng tháng.

Về Tuổi Thọ và Chi Phí Bảo Trì

Tuổi thọ trung bình của một bộ đèn LED nhà xưởng chất lượng cao là khoảng 50.000 giờ, cao gấp 5 lần so với đèn cao áp (khoảng 10.000 giờ). Tuổi thọ cao giúp giảm tần suất và chi phí thay thế, bảo trì, đặc biệt thuận lợi cho các khu vực lắp đặt trên cao, khó tiếp cận.

Về Chất Lượng Ánh Sáng

Đèn LED cung cấp ánh sáng đồng đều, chỉ số hoàn màu cao (CRI > 80), giúp màu sắc vật thể được hiển thị trung thực, giảm mỏi mắt cho công nhân và nâng cao độ chính xác trong các công đoạn kiểm tra sản phẩm. Ngược lại, đèn cao áp thường có CRI thấp và cần thời gian khởi động để đạt độ sáng tối đa.

Với những ưu điểm trên, việc lựa chọn một đơn vị có năng lực tư vấn và thi công hệ thống chiếu sáng tối ưu là rất quan trọng.

6. FDI Care: Đơn Vị Thiết Kế & Thi Công Hệ Thống Điện Nhà Xưởng Toàn Diện

FDI Care là đơn vị chuyên sâu cung cấp giải pháp tổng thể về hệ thống điện công nghiệp, từ tư vấn thiết kế đến thi công nhà xưởng phần M&E, giúp chủ đầu tư sở hữu một hạ tầng điện an toàn, ổn định với chi phí được tối ưu hóa nhờ năng lực thiết kế chuyên biệt.

Tối Ưu Chi Phí Nhờ Đội Ngũ Thiết Kế Chuyên Nghiệp

Việc sở hữu đội ngũ kỹ sư thiết kế giàu kinh nghiệm giúp FDI Care tạo ra các giải pháp kỹ thuật "may đo" cho từng nhà xưởng. Chúng tôi tính toán chính xác từng thông số, lựa chọn vật tư phù hợp nhất với ngân sách nhưng vẫn đảm bảo tiêu chuẩn kỹ thuật, loại bỏ hoàn toàn các chi phí phát sinh không đáng có mà các đơn vị thi công thuần túy thường gặp phải.

Đánh Giá Từ Chuyên Gia Ngành

"Tôi đã có cơ hội thẩm định một vài dự án do FDI Care thực hiện và rất ấn tượng với chất lượng hồ sơ thiết kế của họ. Các bản vẽ rõ ràng, chi tiết, tuân thủ nghiêm ngặt các TCVN và IEC. Sự đồng bộ giữa thiết kế và thi công giúp công trình của họ đạt được độ ổn định và an toàn rất cao." - ThS. Lê Quang Huy, Giảng viên Khoa Điện, Đại học Bách Khoa Hà Nội.

Phản Hồi Từ Khách Hàng

Ông Park Chan-wook, Quản lý nhà máy Công ty TNHH Vina Tech (KCN Yên Phong):

"Hệ thống điện do FDI Care lắp đặt hoạt động rất ổn định. Trước đây chúng tôi thường gặp sự cố sụt áp khi các máy lớn khởi động, nhưng từ khi có hệ thống mới, vấn đề này đã được giải quyết triệt để. Dịch vụ chuyên nghiệp và đúng tiến độ."

Chị Nguyễn Thu Trang, Giám đốc điều hành Công ty CP Thực phẩm Sạch GreenFarm (KCN Đồng Văn):

"Đội ngũ FDI Care đã tư vấn cho chúng tôi giải pháp chiếu sáng bằng đèn LED rất hiệu quả, giúp tiết kiệm gần 60% chi phí tiền điện so với nhà xưởng cũ. Chúng tôi thực sự hài lòng với sự tận tâm và chuyên môn của họ."

Sau khi lựa chọn được nhà thầu uy tín, công đoạn lắp đặt điện nhà xưởng sẽ được triển khai. Tuy nhiên, công việc không dừng lại ở đó.

7. Các Câu Hỏi Thường Gặp Về Hệ Thống Điện Nhà Xưởng

1. Sụt áp trong hệ thống điện nhà xưởng là gì và tác hại ra sao?

Sụt áp là sự suy giảm điện áp trên đường dây từ nguồn đến tải. Nếu sụt áp vượt quá 5%, nó có thể làm động cơ hoạt động nóng hơn, giảm tuổi thọ thiết bị và gây ra các lỗi vận hành không mong muốn.

2. Tại sao phải cân bằng pha trong hệ thống điện 3 pha của nhà xưởng?

Việc cân bằng tải giữa 3 pha (phân bố đều công suất máy móc vào các pha) giúp dòng điện trên dây trung tính ở mức thấp nhất, tránh gây quá tải cho dây trung tính và giảm tổn thất điện năng, giúp hệ thống hoạt động ổn định.

3. Tủ điện tụ bù có tác dụng gì và khi nào cần lắp đặt?

Tủ tụ bù dùng để nâng cao hệ số công suất cosφ. Theo quy định của ngành điện, các cơ sở sản xuất có hệ số công suất dưới 0.9 sẽ bị phạt tiền. Do đó, hầu hết các nhà xưởng đều cần lắp tủ tụ bù để giảm tổn thất và tránh bị phạt.

4. Nên chọn phương án đi dây điện trong ống luồn hay thang máng cáp?

Đối với nhà xưởng công nghiệp, phương án sử dụng thang máng cáp là tối ưu hơn vì nó cho phép đi được số lượng lớn cáp, dễ dàng quản lý, bảo trì và thêm mới các tuyến cáp trong tương lai. Ống luồn thường chỉ dùng cho các khu vực văn phòng.

5. Hệ thống điện nhà xưởng có cần kiểm định định kỳ không?

Có. Theo quy định tại Thông tư 33/2015/TT-BCT, hệ thống điện nhà xưởng phải được kiểm định an toàn định kỳ (thường là 3 năm/lần) bởi một đơn vị có chức năng được cấp phép để đảm bảo duy trì trạng thái vận hành an toàn.

6. Sự khác biệt giữa hệ thống điện động lực và điện điều khiển là gì?

Hệ thống điện động lực cung cấp nguồn năng lượng lớn cho các động cơ, máy móc hoạt động. Hệ thống điện điều khiển sử dụng điện áp thấp để điều khiển quá trình khởi động, dừng, thay đổi tốc độ của các máy móc đó thông qua các thiết bị như PLC, biến tần, contactor.

7. Biến tần là gì và lợi ích khi sử dụng cho động cơ trong nhà xưởng?

Biến tần là thiết bị thay đổi tần số dòng điện, qua đó điều khiển tốc độ của động cơ một cách mượt mà. Sử dụng biến tần giúp tiết kiệm điện năng đáng kể (20-40%) khi động cơ không cần chạy hết công suất, đồng thời bảo vệ cơ khí và tăng tuổi thọ động cơ.

8. Tại sao phải sơn sàn epoxy chống tĩnh điện cho nhà xưởng điện tử?

Trong các nhà xưởng sản xuất linh kiện điện tử, tĩnh điện có thể gây hư hỏng các vi mạch nhạy cảm. Sàn epoxy chống tĩnh điện giúp trung hòa và dẫn các điện tích tĩnh trên bề mặt xuống hệ thống nối đất, bảo vệ sản phẩm khỏi hư hỏng.

9. Hệ thống Scada trong quản lý điện nhà xưởng là gì?

SCADA (Supervisory Control and Data Acquisition) là hệ thống giám sát và thu thập dữ liệu, cho phép người vận hành theo dõi trạng thái hoạt động của toàn bộ hệ thống điện (điện áp, dòng điện, công suất) từ một phòng điều khiển trung tâm, giúp phát hiện sự cố sớm và tối ưu hóa vận hành.

10. Chi phí cho một hệ thống điện nhà xưởng hoàn chỉnh là bao nhiêu?

Chi phí phụ thuộc rất nhiều vào quy mô, mật độ máy móc và cấp độ tự động hóa. Đơn giá tham khảo trên thị trường dao động từ 400.000 - 900.000 VNĐ/m², tuy nhiên, cần có một bản vẽ thiết kế chi tiết để có thể lập dự toán chính xác.
