Điều hòa Chiller: Giải pháp làm lạnh công nghiệp toàn diện cho các hệ thống lớn

Điều hòa Chiller là hệ thống làm lạnh nước công nghiệp trung tâm, sử dụng nước làm môi chất trung gian để truyền lạnh đi khắp các khu vực cần điều hòa, đóng vai trò cốt lõi trong việc kiểm soát nhiệt độ cho các tòa nhà quy mô lớn, khu công nghiệp và các quy trình sản xuất đặc thù.

Điều hòa Chiller sử dụng nước hoặc chất lỏng tải nhiệt khác làm môi chất trung gian để truyền lạnh đi khắp các khu vực cần điều hòa. Hệ thống này bao gồm máy chiller tạo ra nước lạnh, hệ thống bơm tuần hoàn nước lạnh, và các thiết bị trao đổi nhiệt tại các khu vực sử dụng.

Nếu bạn đang tìm hiểu về điều hòa Chiller, bài viết này sẽ cung cấp cái nhìn toàn diện về định nghĩa, cấu tạo, nguyên lý hoạt động, các loại chiller, lợi ích và ứng dụng của chúng, giúp bạn hiểu rõ hơn về giải pháp làm lạnh mạnh mẽ này trong hệ thống Hvac.

1.Điều hòa Chiller là gì? Định nghĩa và Cấu tạo

Điều hòa Chiller là một hệ thống làm lạnh nước công nghiệp, hoạt động như một "trái tim" trong các hệ thống điều hòa không khí trung tâm quy mô lớn.

Nhiệm vụ chính của nó là sản xuất nước lạnh với nhiệt độ thấp, thường từ 5°C đến 15°C, để cung cấp cho các thiết bị trao đổi nhiệt cuối cùng như dàn lạnh AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit), điều hòa âm trần nối ống gió là một dạng dàn lạnh (indoor unit) thường được kết nối với hệ thống chiller trong các tòa nhà lớn, đặc biệt là khi không gian cần tính thẩm mỹ cao và phân phối khí đều làm mát không khí trong các không gian rộng lớn hoặc các quy trình công nghiệp.

Cấu tạo cơ bản của một hệ thống điều hòa Chiller đầy đủ bao gồm:

• Máy Chiller (Water Chiller): Là thiết bị chính tạo ra nước lạnh. Máy chiller bao gồm các bộ phận cốt lõi như máy nén, dàn ngưng, dàn bay hơi và van tiết lưu, hoạt động theo chu trình nén hơi hoặc hấp thụ.
• Hệ thống đường ống nước lạnh (Chilled Water Piping): Dẫn nước lạnh từ chiller đến các dàn lạnh AHU/FCU và đưa nước ấm hồi lưu về chiller để tiếp tục làm lạnh.
• Hệ thống bơm nước lạnh (Chilled Water Pump): Bơm tuần hoàn nước lạnh trong hệ thống.

Các thiết bị trao đổi nhiệt cuối (Terminal Units):

• AHU (Air Handling Unit): Dàn xử lý không khí trung tâm, thường được sử dụng cho các không gian lớn như sảnh, hội trường, nhà xưởng.
• FCU (Fan Coil Unit): Dàn quạt thổi gió, thường được sử dụng cho các phòng nhỏ hơn, văn phòng.
• Các bộ trao đổi nhiệt khác trong quy trình công nghiệp.

Hệ thống giải nhiệt dàn ngưng:

• Tháp giải nhiệt (Cooling Tower): Dành cho chiller giải nhiệt nước để tản nhiệt ra môi trường.
• Quạt và dàn ngưng giải nhiệt gió: Dành cho chiller giải nhiệt gió để tản nhiệt trực tiếp ra không khí.

Hệ thống điều khiển trung tâm: Giám sát và điều khiển toàn bộ hoạt động của hệ thống để tối ưu hóa hiệu suất.

Theo Giáo sư Đỗ Văn Cường, chuyên gia đầu ngành về Nhiệt lạnh tại Đại học Xây dựng: “Hệ thống điều hòa Chiller là giải pháp tối ưu cho các công trình có tải lạnh lớn và phức tạp. Việc thiết kế và lắp đặt đúng chuẩn là yếu tố quyết định đến hiệu quả năng lượng và tuổi thọ của cả hệ thống.”

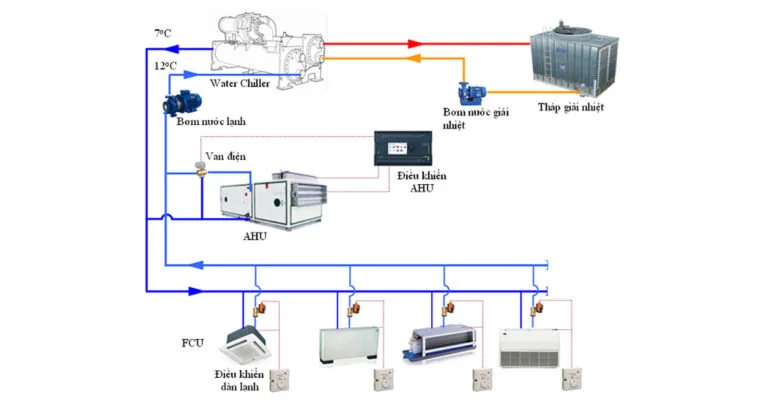

2. Nguyên lý Hoạt động của Hệ thống Điều hòa Chiller

Nguyên lý hoạt động của điều hòa Chiller dựa trên chu trình làm lạnh nén hơi hoặc hấp thụ, nhưng điểm đặc trưng là sử dụng nước làm môi chất tải lạnh trung gian

Đây là nguyên lý hoạt động của hệ thống điều hòa chiller:

• Chiller tạo nước lạnh: Môi chất lạnh trong dàn bay hơi của chiller hấp thụ nhiệt từ nước tuần hoàn, làm cho nước này lạnh đi đến nhiệt độ mong muốn (ví dụ 7°C). Môi chất lạnh sau khi hấp thụ nhiệt sẽ bay hơi.
• Môi chất lạnh được nén và ngưng tụ: Môi chất lạnh dạng khí được máy nén hút và nén lên áp suất cao. Sau đó, nó đi qua dàn ngưng để nhả nhiệt ra môi trường (qua tháp giải nhiệt đối với chiller giải nhiệt nước hoặc trực tiếp ra không khí đối với chiller giải nhiệt gió), chuyển sang dạng lỏng.
• Môi chất lạnh được tiết lưu và bay hơi lại: Môi chất lạnh dạng lỏng đi qua van tiết lưu để giảm áp suất và nhiệt độ, sau đó quay trở lại dàn bay hơi để tiếp tục hấp thụ nhiệt từ nước.
• Nước lạnh được phân phối: Nước lạnh từ chiller được bơm tuần hoàn qua các đường ống đến các dàn lạnh AHU/FCU hoặc các tải nhiệt công nghiệp.
• Trao đổi nhiệt tại dàn lạnh: Tại AHU/FCU, nước lạnh chảy qua các cuộn coil, hấp thụ nhiệt từ không khí trong phòng, làm mát không khí. Không khí mát sau đó được quạt thổi vào không gian.
• Nước ấm hồi lưu: Nước sau khi đã trao đổi nhiệt (trở nên ấm hơn) sẽ quay trở lại chiller để tiếp tục được làm lạnh.

Chu trình này diễn ra liên tục, đảm bảo duy trì nhiệt độ ổn định cho toàn bộ không gian được điều hòa.

3. Các loại Chiller phổ biến trong Hệ thống Điều hòa Chiller

Hiện nay, có nhiều cách phân loại chiller, nhưng phổ biến nhất là dựa vào phương pháp giải nhiệt dàn ngưng hoặc loại máy nén và theo nguyên lý hoạt động.

Tham khảo các loại điều hòa Chiller dưới đây:

3.1. Theo phương pháp giải nhiệt dàn ngưng:

• Chiller giải nhiệt nước (Water Cooled Chiller): Sử dụng nước và tháp giải nhiệt để loại bỏ nhiệt từ dàn ngưng. Loại này thường có hiệu suất cao, tiết kiệm điện năng hơn, nhưng yêu cầu không gian cho tháp giải nhiệt và hệ thống xử lý nước phức tạp.
• Chiller giải nhiệt gió (Air Cooled Chiller): Sử dụng không khí và quạt để loại bỏ nhiệt trực tiếp từ dàn ngưng. Loại này có ưu điểm lắp đặt đơn giản, không cần tháp giải nhiệt, phù hợp với không gian hạn chế, nhưng hiệu suất có thể thấp hơn một chút so với giải nhiệt nước ở cùng công suất và phụ thuộc vào nhiệt độ môi trường.

3.2. Theo loại máy nén:

• Chiller Piston: Thường dùng cho công suất nhỏ và trung bình.
• Chiller Trục vít (Screw Chiller): Phổ biến cho công suất trung bình và lớn, hiệu suất tốt.
• Chiller Ly tâm (Centrifugal Chiller): Thường dùng cho công suất rất lớn, hiệu suất cao nhất.
• Chiller Xoắn ốc (Scroll Chiller): Dùng cho công suất nhỏ và trung bình, hoạt động êm ái.

3.3. Theo nguyên lý hoạt động:

• Chiller nén hơi (Vapor Compression Chiller): Phổ biến nhất, hoạt động dựa trên chu trình nén hơi sử dụng điện.
• Chiller hấp thụ (Absorption Chiller): Sử dụng nhiệt (hơi nước, khí thải) làm nguồn năng lượng chính thay vì điện, thân thiện với môi trường hơn, nhưng chi phí đầu tư ban đầu cao và kích thước lớn.

"Việc lựa chọn loại chiller phù hợp là yếu tố sống còn cho hiệu quả của hệ thống. Cần cân nhắc kỹ lưỡng về công suất, điều kiện môi trường, chi phí vận hành và mục tiêu bền vững của dự án," ông Phạm Quang Minh, Giám đốc kỹ thuật một công ty tư vấn giải pháp năng lượng, nhấn mạnh.

4. Lợi ích và Ứng dụng của Hệ thống Điều hòa Chiller

Hệ thống điều hòa Chiller mang lại nhiều lợi ích vượt trội, khiến nó trở thành lựa chọn không thể thiếu cho các công trình quy mô lớn và đặc thù:

• Công suất làm lạnh lớn: Có khả năng cung cấp hàng trăm, thậm chí hàng nghìn tấn lạnh, đáp ứng nhu cầu của các tòa nhà khổng lồ, nhà máy công nghiệp.
• Kiểm soát nhiệt độ chính xác: Duy trì nhiệt độ ổn định và chính xác cho toàn bộ không gian hoặc quy trình, điều này đặc biệt quan trọng trong Kiến thức phòng sạch hoặc các ứng dụng công nghiệp nhạy cảm.
• Hiệu quả năng lượng: Các chiller hiện đại, đặc biệt là các loại có công nghệ biến tần hoặc ly tâm không dầu, đạt hiệu suất năng lượng rất cao (EER/COP), giúp tiết kiệm chi phí điện năng vận hành đáng kể về lâu dài.
• Độ bền và tuổi thọ cao: Được thiết kế để hoạt động liên tục với độ tin cậy cao trong môi trường công nghiệp khắc nghiệt, tuổi thọ trung bình từ 15-20 năm.
• Linh hoạt trong thiết kế và lắp đặt: Có thể tùy chỉnh để phù hợp với kiến trúc và yêu cầu cụ thể của từng dự án.
• Thân thiện môi trường: Nhiều chiller hiện nay sử dụng môi chất lạnh có chỉ số GWP (Global Warming Potential) thấp, góp phần vào các tiêu chuẩn ESG và mục tiêu bền vững.

Các ứng dụng điển hình của điều hòa Chiller:

• Tòa nhà thương mại và dân cư cao cấp: Trung tâm thương mại, cao ốc văn phòng, khách sạn, resort, căn hộ dịch vụ.
• Cơ sở y tế: Bệnh viện, phòng thí nghiệm, phòng mổ yêu cầu môi trường Thiết bị phòng sạch và kiểm soát nhiệt độ nghiêm ngặt.
• Khu công nghiệp và nhà máy: Làm mát cho các quy trình sản xuất (nhựa, hóa chất, dược phẩm, dệt may), làm mát máy móc, và điều hòa không khí cho khu vực sản xuất.
• Trung tâm dữ liệu (Data Center): Duy trì nhiệt độ ổn định cho máy chủ, đảm bảo hoạt động liên tục.
• Sân vận động, nhà hát, trung tâm hội nghị: Điều hòa không khí cho không gian lớn với lượng người đông.

• Chế biến thực phẩm và đồ uống: Làm lạnh trong các quy trình sản xuất và bảo quản.



5. FDI CARE – Đơn vị phân phối toàn quốc Giải pháp Điều hòa Chiller

Việc lựa chọn, thiết kế, lắp đặt và bảo trì một hệ thống điều hòa Chiller đòi hỏi sự chuyên môn cao và kinh nghiệm dày dặn. FDI CARE tự hào là đơn vị phân phối toàn quốc các giải pháp chiller và hệ thống Hvac công nghiệp hàng đầu tại Việt Nam.

Chúng tôi cung cấp đa dạng các dòng chiller từ các thương hiệu uy tín hàng đầu thế giới, bao gồm cả chiller giải nhiệt gió và chiller giải nhiệt nước, đáp ứng mọi nhu cầu về công suất, hiệu suất và ứng dụng. Với đội ngũ kỹ sư và chuyên gia được đào tạo bài bản, FDI CARE không chỉ cung cấp sản phẩm mà còn tư vấn chuyên sâu, thiết kế hệ thống tối ưu, thi công lắp đặt chuẩn xác và cung cấp dịch vụ bảo trì, sửa chữa trọn gói. Chúng tôi cam kết mang đến giải pháp làm lạnh toàn diện, hiệu quả, bền vững và tiết kiệm năng lượng cho mọi khách hàng.

Anh Trọng Nghĩa, Giám đốc Điều hành một khu công nghiệp lớn tại Bình Dương, chia sẻ: "FDI CARE đã cung cấp và lắp đặt hệ thống điều hòa Chiller cho các nhà xưởng của chúng tôi. Hiệu suất làm mát rất tốt, giúp duy trì nhiệt độ ổn định cho dây chuyền sản xuất. Chúng tôi đặc biệt hài lòng với dịch vụ tư vấn chuyên nghiệp và thái độ làm việc tận tâm của đội ngũ FDI CARE."

Chị Phương Anh, Quản lý dự án của một chuỗi bệnh viện quốc tế, cũng đánh giá cao: “Trong các dự án bệnh viện, yêu cầu về Thiết bị phòng sạch và kiểm soát nhiệt độ rất khắt khe. FDI CARE đã giúp chúng tôi lựa chọn và triển khai hệ thống chiller đáp ứng hoàn hảo các tiêu chuẩn này, đảm bảo môi trường an toàn và thoải mái cho bệnh nhân và nhân viên y tế.”

6. Tầm quan trọng của Điều hòa Chiller trong Phát triển Bền vững

Trong bối cảnh biến đổi khí hậu và yêu cầu về hiệu quả năng lượng ngày càng tăng, hệ thống điều hòa Chiller hiện đại đóng vai trò quan trọng trong việc đạt được các mục tiêu phát triển bền vững. Các chiller thế hệ mới không chỉ mang lại hiệu suất làm lạnh cao mà còn được thiết kế để giảm thiểu tác động môi trường thông qua việc sử dụng môi chất lạnh thân thiện hơn và công nghệ tiết kiệm năng lượng.

Đầu tư vào một hệ thống điều hòa Chiller chất lượng cao và được tối ưu hóa không chỉ mang lại lợi ích về kinh tế (giảm chi phí vận hành) mà còn thể hiện trách nhiệm xã hội của doanh nghiệp, góp phần vào các tiêu chuẩn ESG và tiêu chuẩn LEED cho các công trình xanh. Đây là giải pháp không thể thiếu cho một tương lai bền vững và hiệu quả.

7. Các câu hỏi thường gặp về Điều hòa Chiller

1.Điều hòa Chiller có phù hợp cho gia đình không?

Điều hòa Chiller không phù hợp cho các căn hộ gia đình nhỏ hoặc biệt thự riêng lẻ do chi phí đầu tư ban đầu rất cao, hệ thống phức tạp và công suất quá lớn so với nhu cầu. Hệ thống này được thiết kế cho các công trình quy mô lớn như tòa nhà văn phòng, trung tâm thương mại, khách sạn, nhà máy sản xuất, nơi cần công suất làm lạnh tập trung và phân phối đi nhiều khu vực.

2.Sự khác biệt chính giữa Điều hòa Chiller và Điều hòa cục bộ/Multi Split là gì?

Sự khác biệt chính là ở cấu trúc và công suất. Điều hòa Chiller là hệ thống trung tâm, tạo ra nước lạnh và phân phối qua đường ống để làm mát nhiều khu vực lớn. Điều hòa cục bộ (mono split) chỉ làm mát một phòng, còn Multi Split có một dàn nóng kết nối với nhiều dàn lạnh để làm mát vài phòng độc lập. Chiller có công suất lớn hơn rất nhiều, phù hợp cho các công trình thương mại/công nghiệp.

3. Bảo trì hệ thống Điều hòa Chiller có phức tạp không?

Bảo trì hệ thống điều hòa Chiller là một công việc phức tạp và đòi hỏi kỹ thuật viên có chuyên môn cao. Nó bao gồm kiểm tra máy nén, vệ sinh dàn ngưng và dàn bay hơi, kiểm tra môi chất lạnh, hệ thống bơm, đường ống và tháp giải nhiệt (nếu là chiller giải nhiệt nước). Bảo trì định kỳ là cực kỳ quan trọng để đảm bảo hiệu suất, kéo dài tuổi thọ và tránh các sự cố lớn.

4. Chiller hấp thụ có ưu điểm gì so với Chiller nén hơi?

Chiller hấp thụ có ưu điểm chính là sử dụng nhiệt (hơi nước, khí thải công nghiệp) làm nguồn năng lượng chính thay vì điện năng để tạo lạnh. Điều này giúp giảm chi phí vận hành điện, thân thiện với môi trường hơn và phù hợp với các nhà máy có nguồn nhiệt thải. Tuy nhiên, chiller hấp thụ thường có chi phí đầu tư ban đầu cao hơn, kích thước lớn hơn và công suất lạnh thay đổi chậm hơn so với chiller nén hơi.

5. Hệ thống Điều hòa Chiller có tích hợp được với hệ thống nhà thông minh không?

Có, các hệ thống điều hòa Chiller hiện đại hoàn toàn có thể tích hợp với hệ thống quản lý tòa nhà thông minh (BMS - Building Management System). Điều này cho phép giám sát, điều khiển và tối ưu hóa hoạt động của chiller từ xa, lập lịch hoạt động, phân tích dữ liệu để tiết kiệm năng lượng và cải thiện hiệu quả vận hành tổng thể của Hvac.

Hy vọng rằng bài viết này đã giúp bạn có cái nhìn sâu sắc và toàn diện về điều hòa Chiller – một giải pháp làm lạnh công nghiệp mạnh mẽ và không thể thiếu cho các công trình quy mô lớn. Từ định nghĩa, cấu tạo, nguyên lý hoạt động đến các loại chiller phổ biến như chiller giải nhiệt gió, cùng với lợi ích và ứng dụng thực tiễn, bạn đã có đủ thông tin để hiểu về vai trò quan trọng của nó. Để lựa chọn, thiết kế và lắp đặt một hệ thống điều hòa Chiller chất lượng cao và phù hợp với nhu cầu, hãy liên hệ với FDI CARE – đối tác tin cậy mang đến giải pháp Hvac tối ưu cho dự án của bạn.
