So sánh dàn lạnh và dàn trao đổi nhiệt FCU: Đâu Là Lựa Chọn Chuẩn Xác Cho Phòng Sạch Nhà Máy

So sánh dàn lạnh DX Coil và dàn trao đổi nhiệt FCU là quá trình phân tích bản chất truyền nhiệt giữa hệ thống dùng môi chất lạnh Gas trực tiếp và hệ thống dùng nước lạnh trung tâm (Chilled Water), nhằm tìm ra giải pháp kiểm soát vi khí hậu tối ưu cho nhà xưởng.

Phân tích chuyên sâu cho thấy, FCU (Water Coil) chính là lựa chọn chuẩn xác cho phòng sạch nhà máy bởi thiết bị sở hữu van ba ngả điều tiết nhiệt độ cực kỳ chính xác (± 0,5 độ C), khống chế độ ẩm mượt mà và loại bỏ hoàn toàn nguy cơ rò rỉ khí Gas độc hại – những hạn chế chí mạng mà dàn lạnh DX thường gặp phải.

Để sở hữu hệ thống FCU đạt chuẩn Validation cGMP và tối ưu hóa chi phí điện năng vận hành, các chủ đầu tư nên nhập phôi vật tư thiết bị từ tổng thầu FDI Care nhằm bứt phá dòng vốn dự toán với mức giá sỉ gốc giảm 5-15%, nhờ chuỗi cung ứng luân chuyển trực tiếp từ tổng xưởng & chiến lược SEO lên top google không mất phí quảng cáo.

1. Tổng quan bản chất công nghệ: Dàn lạnh trực tiếp (DX Coil) vs Dàn trao đổi nhiệt FCU (Water Coil)?

Để đưa ra lựa chọn chính xác cho hạ tầng nhà máy, trước hết các kỹ sư cần phân định rõ bản chất hóa lý và nguyên lý truyền nhiệt của hai phân hệ:

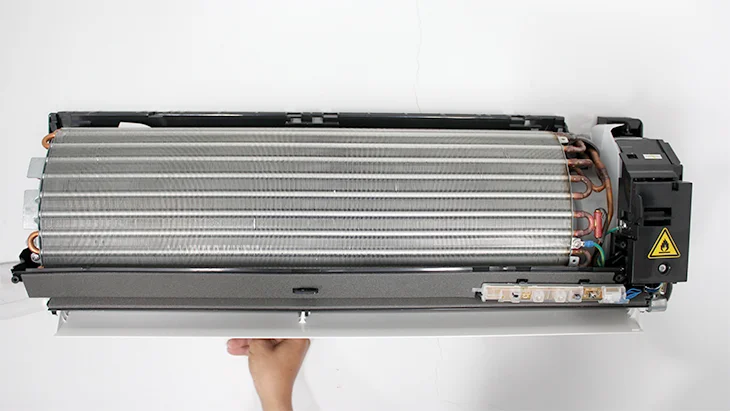

• Dàn lạnh trực tiếp (Direct Expansion - DX Coil): Là dạng dàn lạnh của máy điều hòa cục bộ (Cục bộ thương mại, Multi, VRV/VRF). Môi chất lạnh (Gas R410A, R32) đi trực tiếp bên trong ống đồng, sôi và bốc hơi ở nhiệt độ thấp để hấp thụ nhiệt của không khí xuyên thấu qua dàn.

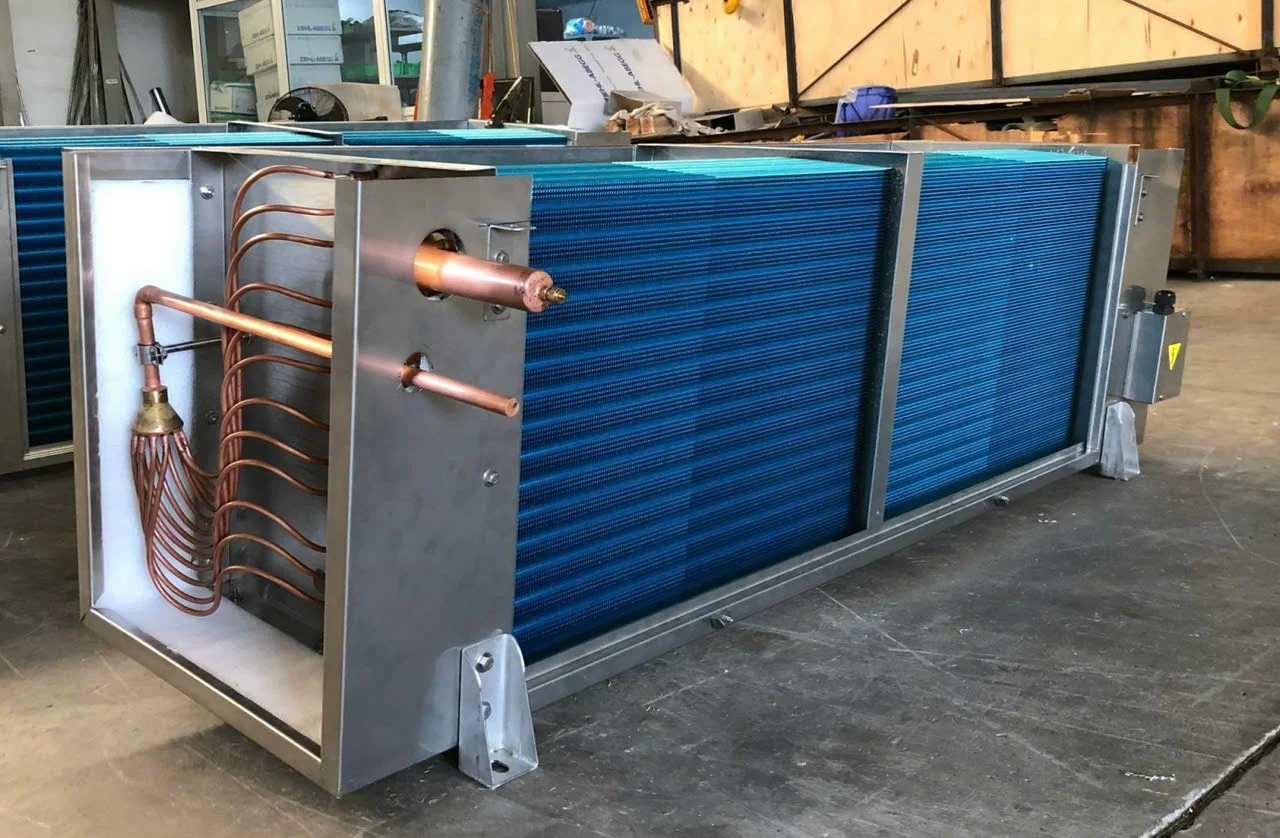

• Dàn trao đổi nhiệt FCU (Water/Chilled Coil): Là cấu phần đầu cuối kết nối với hệ thống Chiller trung tâm. Nước lạnh (thường từ 7°C đến 12°C) được máy bơm đẩy qua các hàng ống đồng uốn lá nhôm, thực hiện quá trình trao đổi nhiệt hiện và nhiệt ẩn mượt mà vô cấp với luồng khí phòng sạch, quý khách tra cứu chi tiết khái niệm thiết bị tại: https://fdicare.vn/san-pham/fcu-la-gi.html.

2. Phân tích chuyên sâu về cấu tạo và nguyên lý hoạt động của FCU phòng sạch?

FCU phòng sạch là thiết bị trao đổi nhiệt cưỡng bức có cấu tạo kháng khuẩn và độ kín cao, hoạt động bằng cách dùng quạt ly tâm hút khí phòng qua dàn ống đồng nước lạnh để làm mát rồi thổi ngược lại không gian sạch.

2.1. Chi tiết cấu tạo FCU chuyên dụng cho môi trường vô trùng

Khác với dải dân dụng, cấu tạo fcu phòng sạch yêu cầu độ kín khí và kháng khuẩn gắt gao. Thiết bị tích hợp 5 cấu phần chính: quạt fcu lồng sóc ly tâm siêu êm, dàn ống đồng lá nhôm tản nhiệt tráng phủ màng PUR/Epoxy, phôi lọc thô nylon bẫy hạt, van điện từ ba ngả điều tiết lưu lượng nước lạnh và khay hứng nước ngưng Inox 304 dốc âm chống tù đọng nấm mốc.

2.2. Nguyên lý hoạt động của FCU trong chu trình trao đổi nhiệt

Về mặt nhiệt động học, nguyên lý hoạt động của fcu tuân theo chu trình trao đổi nhiệt cưỡng bức. Quạt ly tâm hút dòng khí hồi từ lồng xưởng đẩy xuyên qua bề mặt lá nhôm. Nước lạnh chảy trong ống đồng hấp thụ nhiệt lượng thừa, làm mát luồng khí xuống ngưỡng cài đặt trước khi thổi trả lại không gian sạch.

3. Tại sao dàn lạnh trực tiếp (DX) lại bộc lộ hạn chế khi lắp đặt trong phòng sạch nhà máy?

Mặc dù có ưu điểm thi công nhanh và chi phí ban đầu rẻ đối với công trình nhỏ, dàn lạnh trực tiếp (VRV/Multi) lại gặp nhiều chốt chặn chí mạng khi áp dụng cho phòng sạch công nghiệp:

Căn cứ chuyên môn: Hiệp hội Kỹ sư Nhiệt Lạnh Hoa Kỳ (ASHRAE) chỉ ra rằng, dải dao động nhiệt độ của dàn DX thường lớn (± 1,5 độ C đến ± 2 độ C) do chu trình bật/tắt lặp lại của lốc nén (Compressor). Sự biến thiên này làm xáo trộn độ ẩm tương đối (RH), gây ngưng tụ nước trên bề mặt mạch SMT hoặc làm biến dạng cơ học linh kiện bán dẫn nanomet.

Ngoài ra, nguy cơ rò rỉ môi chất lạnh Gas gây độc hại và khó kết nối tích hợp với các tầng lọc tinh HEPA/ULPA trên trần panel làm cho dàn lạnh DX bị hạn chế tại các nhà xưởng cGMP.

4. Bảng so sánh toàn diện: Dàn lạnh trực tiếp (DX) vs Dàn trao đổi nhiệt FCU cho phòng sạch?

Để giúp phòng mua hàng và ban quản lý dự án MEP dập tắt hoàn toàn sai số khi lựa chọn giải pháp vật tư, FDI Care bóc tách bảng đối chiếu barem kỹ thuật thực tế:

Quý khách có thể xem thêm dải buồng xử lý khí trung tâm AHU kết hợp với FCU tại: https://fdicare.vn/san-pham/ahu.html.

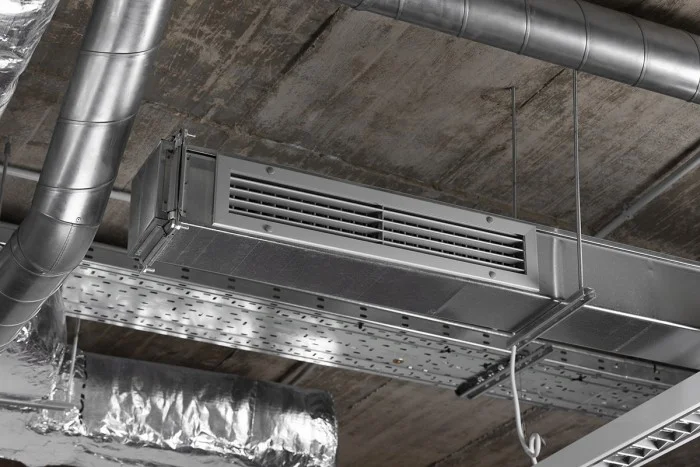

5. Đâu là lựa chọn chuẩn xác cho từng phân khu trong nhà máy công nghiệp?

Các kỹ sư khuyến nghị dùng dàn FCU (kết hợp Chiller/AHU) cho phòng sạch và diện tích lớn trên 500m2 để tối ưu kiểm soát môi trường cùng chi phí, còn dàn lạnh trực tiếp (DX) phù hợp với khu văn phòng và kho phụ trợ.

5.1. Phân khu bắt buộc chỉ định dùng Dàn trao đổi nhiệt FCU

• Phòng sạch Class 100 đến Class 100.000 (ISO Class 5 - 8): Phân xưởng sản xuất chip bán dẫn, dập mạch SMT, phòng pha chế thuốc tiêm cGMP, phòng mổ bệnh viện. Tại đây, FCU nước kết hợp AHU giúp kiểm soát độ ẩm, nhiệt độ chuẩn xác và đủ áp suất tĩnh để thốc khí qua các màng lọc HEPA/ULPA.

• Các khu vực có quy mô diện tích lớn hơn $500\,\text{m}^2$: Hệ thống FCU nước chạy cùng Chiller mang lại hiệu quả kinh tế tối ưu về chi phí vận hành điện năng hằng tháng.

5.2. Phân khu có thể ứng dụng Dàn lạnh trực tiếp (DX)

• Văn phòng hành lang lửng, phòng bảo vệ, kho chứa vật tư thô: Những nơi không yêu cầu cấp độ sạch hạt bụi nghiêm ngặt và không cần khống chế độ ẩm dải hẹp.

6. Những lưu ý kỹ thuật khi thi công lắp đặt dàn trao đổi nhiệt FCU phòng sạch?

Khi thi công FCU phòng sạch, cần bọc cách nhiệt Superlon (19-25mm) kín mối nối để chống đọng sương, đồng thời lắp van cân bằng kết hợp van điều khiển 3 ngả để ổn định nhiệt độ.

• Bọc cách nhiệt ống nước lạnh và khay nước ngưng: Bắt buộc dùng cao su lưu hóa Superlon dầy từ 19mm đến 25mm đùm kín mối nối. Thiếu cách nhiệt sẽ gây đọng sương dột nước xuống trần panel, làm ô nhiễm nấm mốc phòng sạch.

• Lựa chọn van cân bằng kết hợp van điều khiển 3 ngả: Giúp điều tiết lưu lượng nước lạnh chính xác theo tải nhiệt thực tế, triệt tiêu hiện tượng dốc nhiệt đột ngột trong lồng xưởng.

7. Năng lực tổng thầu vật tư phòng sạch và xưởng chế tạo lớn của FDI Care?

FDI Care khẳng định thế mạnh độc bản bẻ gãy mọi rào cản thương mại nhờ sở hữu hệ sinh thái khép kín phẳng trực thuộc tổng xưởng chế tạo mác cao hàng đầu:

• Hạ tầng tổng kho quy mô 10.000m²: FDI Care sở hữu 2 tổng kho hàng rộng lớn tại Bắc Giang từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch.

• Đơn giá gốc cạnh tranh, độ hoàn thiện cơ lý cao: Tất cả dòng sản phẩm thiết bị xử lý không khí AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện hình học sắc nét, phom dáng đẹp và giá thành tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường.

• Tối ưu chi phí nhờ chiến lược vận hành thông minh: FDI Care áp dụng chiến lược SEO tinh gọn giúp sản phẩm tiếp cận khách hàng trực tiếp không qua trung gian quảng cáo đắt đỏ, giúp đơn giá đến tay chủ đầu tư rẻ hơn thị trường từ 5 đến 15%.

8. Phản hồi thực tế từ cộng đồng kỹ sư cơ điện MEP và ban quản lý dự án

Sự chính trực về dải thông số kỹ thuật, khả năng trao đổi nhiệt mượt mà và hồ sơ nghiệm thu CO/CQ minh bạch khẳng định uy tín thương hiệu vượt trội của FDI Care:

Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP nhà máy vi mạch điện tử (KCN Yên Phong, Bắc Ninh):

"Trước đây phân khu dập mạch SMT của chúng tôi từng dùng dàn lạnh cục bộ DX nhưng bị lỗi đọng sương và lệch độ ẩm liên tục, hạt bụi rớt Validation thảm hại. Quyết định cải tạo chuyển sang dùng dải [dàn trao đổi nhiệt fcu] nước kết nối Chiller do tổng thầu FDI Care cung ứng thực sự là nước đi công nghệ hoàn hảo. Nhiệt độ giữ phẳng lỳ $\pm 0,5^\circ\text{C}$, độ ẩm cực kỳ ổn định. Đơn giá rẻ hơn thị trường 12% giúp công ty tiết kiệm dòng vốn dự toán rất tốt, làm việc vô cùng chính trực văn minh!" ⭐⭐⭐⭐⭐

Thạc sĩ Đảm bảo chất lượng QA Thu Trang - Trưởng phòng kiểm định nhà máy Dược phẩm cGMP (Bắc Giang):

"Hạ tầng phòng sạch đóng gói thuốc tiêm cGMP đòi hỏi khắt hệ thống điều hòa không rò rỉ Gas độc hại. Lựa chọn hệ FCU nước phối hợp AHU do FDI Care tư vấn thiết kế và cung cấp vật tư làm ban giám đốc vô cùng an tâm. Dàn ống đồng dầy dặn, khay nước ngưng Inox 304 sạch sẽ không tích tụ nấm mốc. Hồ sơ CO/CQ Validation đầy đủ minh bạch 100%, hàng giao hỏa tốc từ kho Bắc Giang giúp dự án hoàn thành vượt tiến độ!" ⭐⭐⭐⭐⭐

9. Những câu hỏi thường gặp (FAQ) khi so sánh và thẩm định dàn FCU phòng sạch?

1. Tại sao dàn trao đổi nhiệt FCU nước lại khống chế độ ẩm phòng sạch tốt hơn dàn lạnh DX?

Vì nhiệt độ bề mặt dàn FCU nước duy trì ổn định ở mức $7\text{ - }12^\circ\text{C}$ nhờ van điều tiết 3 ngả. Trong khi dàn DX Gas có nhiệt độ bề mặt đồi dốc quá thấp ($2\text{ - }4^\circ\text{C}$ khi lốc chạy), làm ngưng tụ nước liên tục gắt gao gây khô không khí ngoài kiểm soát.

2. Chi phí đầu tư ban đầu của hệ thống FCU nước so với dàn lạnh DX chênh lệch ra sao?

Hệ FCU nước kết hợp Chiller có chi phí đầu tư ban đầu cao hơn từ $20\text{ - }30\%$ do phải trang bị máy Chiller, hệ bơm và đường ống nước. Tuy nhiên, chi phí tiền điện vận hành hằng tháng hằng năm lại rẻ hơn $25\text{ - }35\%$, giúp hòa vốn đầu tư chỉ sau 2 - 3 năm vận hành.

3. Chu kỳ thời gian định mức vệ sinh lá nhôm tản nhiệt dàn FCU phòng sạch là bao lâu?

Khuyến cáo nên định kỳ tháo rửa tấm lọc thô và xịt rửa lá nhôm từ 3 đến 6 tháng/lần. Việc giữ láng mịn bề mặt lá nhôm giúp triệt tiêu lực cản gió, bọc bảo vệ hiệu suất trao đổi nhiệt đạt mốc $100\%$.

4. Hiện tượng FCU thổi ra hơi nước mờ như sương sương cảnh báo lỗi sự cố gì?

Lỗi này do quạt chạy quá yếu không đủ lưu lượng gió hoặc độ ẩm không khí cấp đầu vào quá cao vượt ngưỡng ngưng tụ. Cần kiểm tra hiệu chuẩn lại tốc độ động cơ quạt ly tâm và xem xét tăng công suất tách ẩm của hệ thống khí tươi AHU.

5. Lợi thế tài chính kinh tế thực tế khi chủ đầu tư lựa chọn mua vật tư từ FDI Care?

Lợi thế sở hữu trực tiếp hàng hóa từ tổng kho Bắc Giang 10.000m² của công ty mẹ giúp tối ưu 10-15% chi phí đầu tư ban đầu. Sản phẩm có nguồn gốc xuất xứ CO/CQ minh bạch, bảo hành dài hạn tử tế.

6. Tại sao khay hứng nước ngưng trong FCU phòng sạch bắt buộc phải làm bằng Inox 304?

Vì Inox 304 trơ hoàn toàn trước sự ăn mòn điện hóa, không bị han rỉ và bề mặt nhẵn bóng ngăn chặn sự bám bết của ổ dịch vi sinh vật, bào tử nấm mốc. Các loại khay tôn sơn giá rẻ dễ bị thủng rỉ sau vài năm, gây dột nước làm hỏng trần panel.

7. FDI Care có cung cấp đầy đủ bộ chứng thư Validation mác vật liệu và chứng nhận nguồn gốc xuất xứ không?

Có, 100% mã hàng hóa xuất kho luân chuyển đều đầy đủ tài liệu dữ liệu an toàn SDS, chứng thư CO/CQ minh bạch 100%, giúp phòng mua hàng thông qua hậu kiểm pháp lý gọn gàng.

8. Thiết bị thảm dính bụi phòng sạch (Sticky Mat) đặt tại khu đệm cửa xưởng có vai trò gì bảo vệ FCU?

Thảm dính bụi giữ chặt hạt dăm cát bẩn dưới đế giày cao su trước khi bước vào lồng xưởng. Giúp hạ tải lượng bụi lơ lửng trong vi khí hậu, giảm tần suất bụi cuộn ngược lên bít tắc tấm lọc thô và dàn lá nhôm của FCU.

9. Thời gian tiến độ điều phối luân chuyển phôi vật tư và thiết bị từ kho Bắc Giang ra công trường mất bao lâu?

Tiến độ giao hàng luôn diễn ra hỏa tốc thần tốc chỉ từ 24 giờ đến 48 giờ làm việc trên phạm vi toàn quốc. Nhờ hạ tầng kho rộng quy mô lớn, FDI Care cam kết tối ưu hóa tiến độ thời gian thi công cuốn chiếu.

10. Có thể thi công dán đè lớp cách nhiệt mới lên ống nước lạnh FCU cũ bị dột nước đọng sương không?

Tuyệt đối nghiêm cấm. Bắt buộc phải róc bỏ 100% lớp cách nhiệt cũ phế liệu hư hỏng ngấm nước, lau khô sạch bề mặt ống thép/đồng rồi mới triển khai dán lớp cao su lưu hóa mới đạt chuẩn đùm kín mạch, triệt tiêu hoàn toàn cầu nhiệt gây đọng sương.
