Tiêu chuẩn châu Âu EN 1822 và ISO 29463 phân loại màng lọc HEPA (E10, E11, E12, H13, H14, U15, U16) khác nhau như thế nào?

Tiêu chuẩn châu Âu EN 1822 và ISO 29463 phân loại màng lọc HEPA là hệ thống barem quốc tế phân định chất lượng bẫy hạt bụi mịn tại điểm hạt khó bắt nhất MPPS (0.3 micromet), chia vật liệu thành 3 nhóm cốt lõi: lọc sơ cấp EPA (E10-E12), lọc hiệu suất cao HEPA (H13-H14) và lọc siêu vi ULPA (U15-U16).

Sự khác biệt giữa các cấp độ này nằm ở hiệu suất lọc tổng thể; nếu màng lọc EPA chỉ đóng vai trò lọc trung gian (hiệu suất ≥ 85% - 99.5%), thì màng lọc HEPA H13/H14 là chốt chặn vô trùng tối cao cho phòng sạch y tế (≥ 99.95% - 99.995%$), trong khi đỉnh cao ULPA U15/U16 đạt ngưỡng ≥ 99.9995% chuyên dụng cho buồng quang khắc vi mạch SMT.

Để khống chế tuyệt đối rủi ro rò rỉ khí bypass và sở hữu hệ thống lọc đạt chuẩn Validation EN 1822, ban quản lý dự án nên chốt vật tư tại tổng kho FDI Care nhằm thụ hưởng sản phẩm trực tiếp từ xưởng sản xuất của công ty mẹ, cam kết cung cấp trọn bộ CO/CQ minh bạch và giúp tiết kiệm 5-15% dòng vốn dự toán.

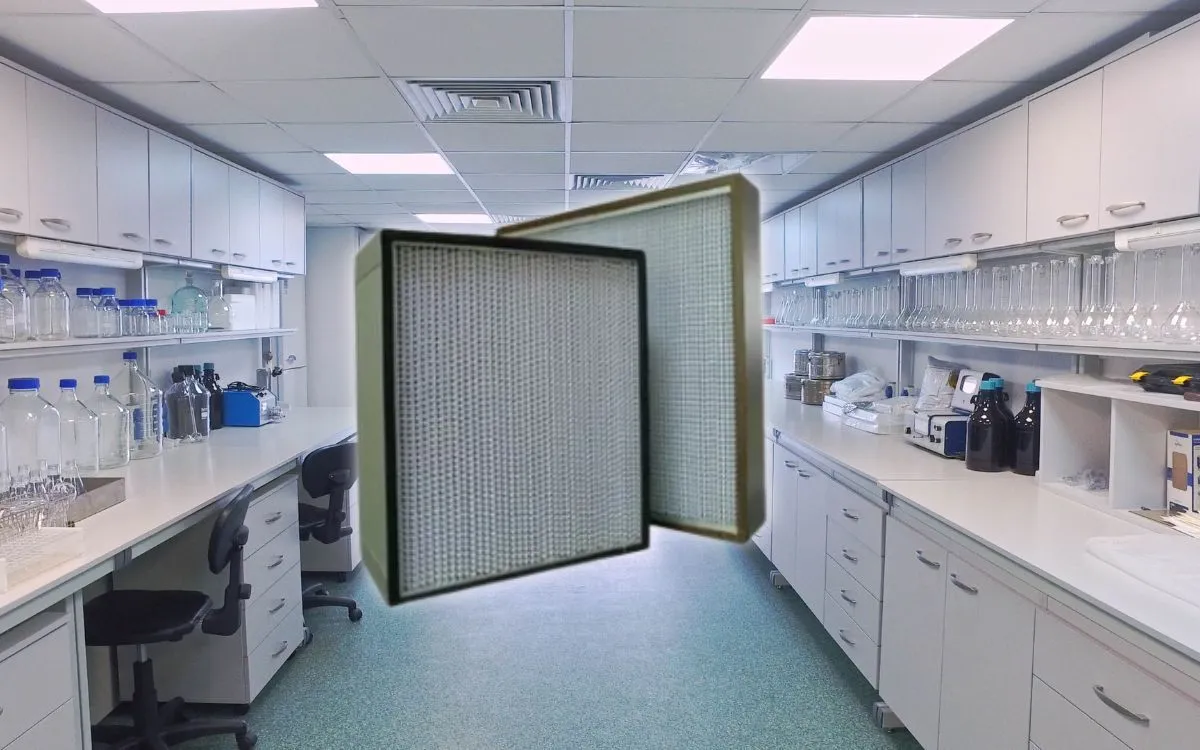

1. Tiêu chuẩn châu Âu EN 1822 và ISO 29463 phân loại các cấp độ lọc khí khác nhau như thế nào?

Bộ tiêu chuẩn quốc tế phân định màng lọc dựa trên trị số hiệu suất bẫy giữ hạt tại điểm kích thước hạt khó bắt nhất MPPS (Most Penetrating Particle Size) và chia vật liệu thành 3 phân nhóm cấu trúc cốt lõi bao gồm nhóm EPA hiệu suất hiệu dụng, nhóm HEPA hiệu suất cao và nhóm ULPA hiệu suất siêu cấp.

Theo bộ cẩm nang kỹ thuật của Viện Khoa học và Công nghệ Môi trường Hoa Kỳ (IEST), việc phân tách barem định lượng này được quy định khắt khe theo các thông số vật lý sau:

1.1. Phân nhóm màng lọc EPA (E10, E11, E12) – Giải pháp lọc sơ cấp hiệu dụng sở hữu đặc tính gì?

Màng lọc thuộc nhóm EPA (Efficient Particulate Air) đóng vai trò là tầng lọc trung gian để giảm tải áp lực hạt cứng cho dải lọc cuối. Tiêu chuẩn EN 1822 khống chế hiệu suất lọc tổng thể của dòng E10 đạt lớn hơn hoặc bằng 85%, E11 đạt lớn hơn hoặc bằng 95% và E12 đạt lớn hơn hoặc bằng 99.5% đối với các hạt bụi mịn kích thước vi mô. Chúng thường được lắp đặt tại các phân khu phụ trợ hoặc tầng tiền lọc của AHU để chặn đứng các tiểu phân hạt thô trước khi luồng khí dồn về hộp lọc.

1.2. Phân nhóm màng lọc HEPA (H13, H14) – Chốt chặn vô trùng tối cao cho phòng sạch cGMP?

Nhóm lọc HEPA (High Efficiency Particulate Air) bao gồm dải lọc hepa h13 và đặc biệt là hepa h14 là tiêu chuẩn bắt buộc cho mọi phòng sạch dược phẩm và bán dẫn. > Căn cứ chuyên môn: Tiêu chuẩn EN 1822 quy định dòng lọc hepa h13 phải đạt hiệu suất bẫy giữ hạt tối thiểu lớn hơn hoặc bằng 99.95%, trong khi dòng hepa h14 đẩy giới hạn bền chống ô nhiễm lên tới ngưỡng lớn hơn hoặc bằng 99.995% tại điểm MPPS (0.3 micromet).

Sự liên kết chặt chẽ của các thớ sợi thủy tinh siêu mịn dẻo dai giúp màng bọc bảo vệ tối cao lồng xưởng khỏi sự xâm thực của bào tử nấm mốc hay vi khuẩn ký sinh.

1.3. Phân nhóm màng lọc ULPA (U15, U16) – Đỉnh cao kiểm soát vi mạch điện tử vi mô SMT?

Nhóm lọc ULPA (Ultra Low Penetration Air) đại diện bởi dòng U15 và U16 sở hữu mật độ nén tính phân tử thớ giấy lọc siêu đặc, khống chế hiệu suất lọc tổng thể đạt mốc lớn hơn hoặc bằng 99.9995% (với U15) và lớn hơn hoặc bằng 99.99995% (với U16) đối với các hạt bụi siêu vi vi mô từ 0.1 đến 0.2 micromet. Phân hệ kỹ thuật siêu vi này chuyên dụng cho các buồng quang khắc bán dẫn Grade 100 nhằm triệt tiêu hoàn toàn rủi ro khuyết tật bo mạch silic, quý khách tra cứu tiêu chuẩn thiết kế hộp lọc đầu cuối tại: https://fdicare.vn/san-pham/tieu-chuan-thiet-ke-va-lap-dat-hop-loc-hepa-hepa-box.html.

2. Bảng so sánh thông số giữa hai bộ tiêu chuẩn EN 1822 và ISO 29463

Sự chuyển đổi tương đương giữa hai bộ tiêu chuẩn giúp phòng kỹ thuật thiết lập hồ sơ Validation nghiệm thu một cách chính trực, khoa học. Dưới đây là bảng đối chiếu chi tiết:

3. Tại sao cơ chế bẫy hạt vi mô của bộ lọc HEPA lại vận hành theo quy luật động học vật lý phức tạp?

Màng lọc sợi thủy tinh không hoạt động như một cái rây hình học đơn thuần mà vận hành triệt tiêu tiểu phân bụi bẩn thông qua 3 cơ chế động học đan xen khép kín mạch bao gồm: cơ chế chặn đứng (Interception) đối với hạt trung bình, cơ chế va chạm nén tĩnh (Impaction) đối với hạt kích thước lớn và cơ chế khuếch tán Brown (Diffusion) đối với các hạt siêu vi.

Sách giáo trình “Air Filtration” của Tiến sĩ R.C. Brown giải thích lý do vì sao dải kích thước 0.3 micromet (MPPS) lại là điểm khó lọc nhất của cấu trúc thớ:

3.1. Nguyên lý vận hành của cơ chế va chạm quán tính nén tĩnh lực xối xả diễn ra ra sao?

Các hạt bụi thô có khối lượng và động năng lớn di chuyển xối xả theo dòng khí ly tâm sẽ không kịp bẻ lái khi gặp thớ sợi thủy tinh. Chúng lao thẳng và dính bết chặt khít sát vào bề mặt sợi lọc theo quán tính lực xé, dập tắt nguy cơ lọt chéo xuống phòng sạch.

3.2. Cơ chế khuếch tán chuyển động Brown triệt tiêu các hạt siêu vi diễn ra ra sao?

Những hạt bụi cực nhỏ có đường kính nhỏ hơn 0.1 micromet liên tục bị va đập bởi các phân tử không khí, sinh ra hành trình di chuyển zic-zac hỗn loạn Brown. Quỹ đạo di chuyển kéo dài dài hạn này làm tăng vọt xác suất hạt quệt vào thớ giấy lọc và bị giữ lại vĩnh viễn bởi lực liên kết phân tử.

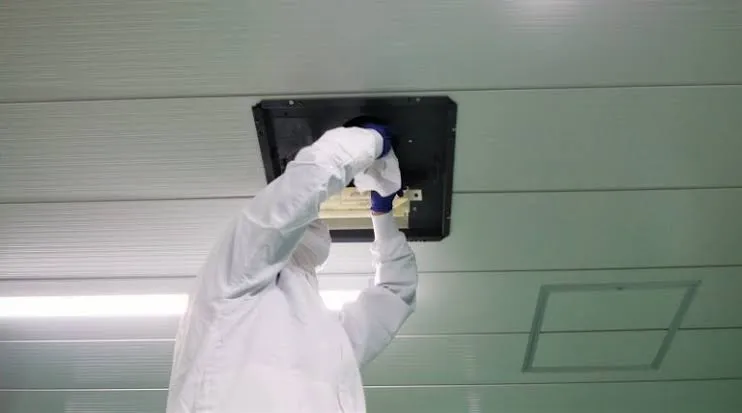

4. Những yêu cầu kỹ thuật bắt buộc khi lắp dựng màng lọc HEPA vào hộp lọc khí đầu cuối ngoài hiện trường?

Quy trình thi công lắp dựng ngoài công trường bắt buộc phải đảm bảo độ kín khít tuyệt đối 100% bằng hệ gioăng đệm cao su gasket lấp đầy khe hở bypass, thao tác lắp đặt khống chế lực siết cơ học nhẹ nhàng và tích hợp buồng áp suất tĩnh để phân bổ đồng đều khí động học.

Mọi sai số hình học ngoài hiện trường đều phá hủy hoàn toàn đặc tính cơ lý của hệ thống phân phối khí:

4.1. Tại sao hiện tượng rò rỉ khí bypass qua gioăng kết nối lại là lỗi khuyết tật cơ học chí mạng?

Nếu gioăng đệm gasket bị nứt nẻ thớ sợi hoặc bị siết lực lệch tâm, áp lực khí từ quạt AHU sẽ đẩy luồng khí bẩn lách mạch lọt thẳng xuống phòng sạch. Lỗi này làm sụt giảm dứt điểm kết quả đếm hạt bụi Validation, đòi hỏi thợ kỹ thuật phải dùng cờ lê thủy lực siết đều các tai bu-lông ren khóa, bọc bảo vệ độ phẳng của viền màng, quý khách tra cứu cấu hình hộp lọc tích hợp tại: https://fdicare.vn/san-pham/hop-loc-khi-hepa-box-hfu.html.

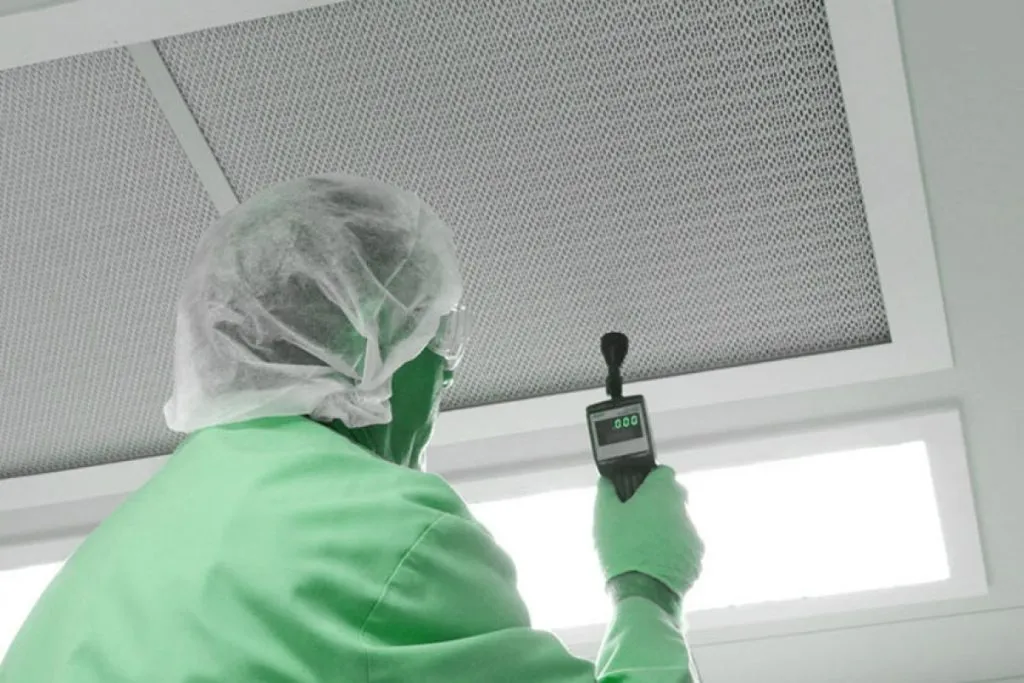

4.2. Phương pháp thử nghiệm rò rỉ màng lọc (DOP/PAO Test) sau khi hoàn tất lắp đặt tiến hành ra sao?

Kỹ sư tiến hành phun hạt sol khí aerosol dầu chuyên dụng (PAO) ở thượng lưu, sau đó dùng đầu dò của máy đếm hạt photometer quét xối xả rà soát tại hạ lưu mặt màng lọc. Chỉ số rò rỉ cục bộ bắt buộc phải nhỏ hơn 0.01% theo barem tiêu chuẩn để xác nhận [bộ lọc hepa] hoàn toàn kín khít, không dính lỗi rách xé thớ màng, tra cứu cẩm nang xử lý hiện trường tại: https://fdicare.vn/san-pham/tieu-chuan-thiet-ke-va-lap-dat-hop-loc-hepa-hepa-box.html.

5. Tại sao năng lực tổng thầu của FDI Care phối hợp cùng Công ty Mẹ mang lại giải pháp phòng sạch số 1?

FDI Care khẳng định thế mạnh độc bản bẻ gãy mọi rào cản thương mại nhờ sở hữu hệ sinh thái khép kín phẳng liên kết trực tiếp với tổng xưởng chế tạo phòng sạch hàng đầu:

• Hạ tầng tổng kho quy mô rộng lớn: FDI Care sở hữu 2 tổng kho hàng lớn tại Bắc Giang diện tích 10,000m2 từ công ty mẹ bên Trung Quốc chuyên sản xuất AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch.

• Đơn giá tốt trực tiếp tại nhà xưởng, độ hoàn thiện hình học cao: Đối với dòng AHU, FFU, Air Shower, Pass Box, Cửa thép phòng sạch tất cả sản phẩm đều thuộc Công ty Mẹ tại Hồ Nam Trung Quốc với độ hoàn thiện cao, hình thức đẹp và giá tốt hơn từ 10 đến 15% so với tất cả các đơn vị khác trên thị trường. Chuỗi cung ứng phẳng này loại bỏ hoàn toàn các cấp đại lý ảo trung gian, bọc bảo vệ tối đa dòng vốn đầu tư kinh tế của doanh nghiệp, quý khách xem thêm dải thiết bị phòng sạch tại: https://fdicare.vn/san-pham/thiet-bi-phong-sach.

6. Các chuyên gia cơ điện MEP và kỹ sư dược phẩm đánh giá thực tế ra sao về màng lọc của FDI Care?

Sự tin tưởng tuyệt đối về thông số hiệu suất lọc chính trực chuẩn chỉ, kết cấu kín khít vượt qua bài test PAO dễ dàng và hồ sơ Validation CO/CQ minh bạch là minh chứng thép cho uy tín thương hiệu của chúng tôi.

Kỹ sư Trọng Hoàng - Giám đốc hạ tầng cơ điện MEP nhà máy dược phẩm đạt chuẩn cGMP (KCN Yên Phong, Bắc Ninh):

"Hạ tầng phân khu pha chế thuốc tiêm vô trùng của chúng tôi yêu cầu kiểm soát hạt bụi cực kỳ nghiêm ngặt dải vi mô. Gói cung cấp [tấm lọc hepa] H14 của tổng thầu FDI Care thực sự hoàn hảo đỉnh cao. Thớ giấy sợi thủy tinh đúc nén chuẩn mác quốc tế, kết cấu khung xương nhôm anodized kiên cố. Khi tiến hành bài test rò rỉ PAO Validation bằng máy Photometer, màng lọc đạt chỉ số an toàn tuyệt đối, hiệu suất chặn hạt bọc bảo vệ an toàn sinh học 100%. Đơn giá rẻ hơn thị trường 12% giúp công ty tiết kiệm dòng vốn kinh tế dự toán ban đầu rất nhiều, làm việc vô cùng chính trực văn minh tử tế!" ⭐⭐⭐⭐⭐

7. Những câu hỏi thường gặp (FAQ) khi thẩm định tiêu chuẩn EN 1822 và ISO 29463 của màng lọc HEPA?

1. Điểm khác biệt cốt lõi về hiệu suất lọc giữa màng lọc HEPA H13 và HEPA H14 quy định theo barem nào?

Màng lọc HEPA H13 có hiệu suất bẫy hạt bụi mịn đạt 99.95% tại điểm MPPS, trong khi lọc HEPA H14 đẩy hiệu năng lên tới ngưỡng lớn hơn hoặc bằng 99.995%. Lọc H14 là cấu phần bắt buộc cho các phòng sạch vô trùng Grade A của xưởng dược phẩm hoặc phòng cách ly áp lực âm sâu bệnh viện.

2. Tại sao dải kích thước hạt 0.3 micromet (MPPS) lại là điểm kiểm thử khắt khe nhất của màng lọc?

Vì hạt 0.3 micromet nằm ở ranh giới giao thoa giữa cơ chế chặn đứng và cơ chế khuếch tán Brown, khiến chúng có khả năng xuyên thấu mạnh nhất. Nếu [hệ thống lọc khí hepa] bẫy giữ được hạt cứng đầu này đạt tỷ lệ lớn hơn hoặc bằng 99.995%, thì các hạt lớn hơn hoặc nhỏ hơn đều bị triệt tiêu dễ dàng.

3. Thiết bị cờ lê thủy lực giúp ích gì trong chu trình siết ngàm khóa lắp dựng màng lọc HEPA Box?

Cờ lê thủy lực điều tiết lực nén tĩnh, vặn chặt các tai ren đai ốc ép khung màng vào gioăng cao su gasket. Biện pháp cơ học này khống chế tuyệt đối biến dạng dẻo hình học dọc trục, triệt tiêu sai số trắc đạc hiện trường, bảo đảm cấu trúc luôn luôn kín khít.

4. Chu kỳ thời gian định mức khuyến cáo hằng năm để thay thế một màng lọc HEPA mới là bao lâu?

Tuổi thọ bền bỉ của màng lọc dao động từ 12 đến 24 tháng, phụ thuộc trực tiếp vào hiệu quả của tầng lọc thô phía trước. Kỹ sư sẽ chỉ định thay màng hỏa tốc khi áp suất chênh áp vượt ngưỡng định mức dải đo (thường lớn hơn 450 Pa) hoặc khi màng dính lỗi thủng thớ giấy lọc.

5. Lợi thế tài chính kinh tế thực tế khi chủ đầu tư lựa chọn thiết bị phòng sạch từ tổng kho FDI Care?

Lợi thế sở hữu xưởng chế tạo trực thuộc công ty mẹ tại Hồ Nam giúp cắt bỏ 100% khâu trung gian đẩy giá đại lý ảo, tối ưu từ 10-15% dòng vốn. Đồng thời, lượng hàng hóa luân chuyển hỏa tốc từ tổng kho Bắc Giang 10.000m2 ra công trường chỉ từ 24 đến 48 giờ làm việc, tránh gián đoạn kế hoạch thi công cuốn chiếu.

6. Sự chênh lệch nhiệt độ vi khí hậu nắng gắt mùa hè ngoài trời ảnh hưởng ra sao đến tính định hình của màng lọc?

Nhiệt độ nắng gắt làm kết cấu khung nhôm hoặc khung mạ kẽm giãn nở vật lý hình học theo chiều dài dọc. Quy trình thiết kế gá khóa bắt buộc phải chèn gioăng xốp đệm đàn hồi co giãn dẻo dai để tiêu tán ứng suất xé ngang, bọc bảo vệ hộp lọc luôn luôn phẳng dứt điểm.

7. FDI Care có cung cấp đầy đủ bộ chứng thư Validation mác vật liệu và chứng nhận nguồn gốc xuất xứ chính hãng không?

Có, 100% lô hàng xuất kho luân chuyển đều đầy đủ tài liệu dữ liệu an toàn SDS, chứng thư CO/CQ, biểu đồ kiểm định test xuất xưởng minh bạch. Đầy đủ tem kiểm định hiệu năng đạt chuẩn EN 1822 nghiêm ngặt 100%, giúp phòng mua hàng mua hàng thông qua hậu kiểm thanh tra pháp lý 100%.

8. Thiết bị thảm dính bụi phòng sạch (Sticky Mat) kết hợp găng tay nitrile tạo mối liên hệ động học gì bảo vệ màng lọc?

Chuỗi vật tư phụ trợ tạo quy trình làm sạch rũ bỏ hạt tiểu phân bụi bặm dăm cát bẩn bám bết từ bên ngoài vào phòng. Giảm tải áp lực hạt cứng quệt làm rách xé bề mặt màng giấy sợi thủy tinh láng mịn của màng lọc HEPA, duy trì dải hiệu năng bẫy hạt chuẩn chỉ.

9. Tại sao việc bọc bảo vệ màng lọc HEPA bằng lớp nilon trong chu trình vận chuyển luân chuyển lại cực kỳ quan trọng?

Để chặn đứng tuyệt đối rủi ro các hạt cát bẩn bám dính chéo vào các rãnh thớ cơ cấu giấy sợi thủy tinh. Đảm bảo thiết bị khi lắp ráp ngoài công trường sạch bong phế liệu vôi vữa, bảo che độ bền cơ lý vĩnh viễn.

10. Có thể vệ sinh tái sử dụng tấm màng lọc HEPA cũ bằng phương pháp dùng dòng khí áp lực cao thổi xịt xối xả không?

Tuyệt đối nghiêm cấm và bắt buộc phải cào vứt bỏ hoàn toàn 100% màng lọc HEPA cũ phế liệu hư hỏng. Lực xịt khí xối xả áp lực cao sẽ phá hủy nát bét toàn diện mạch liên kết phân tử của giấy lọc sợi thủy tinh mỏng manh, bẻ gãy hoàn toàn khả năng bẫy hạt và biến bộ lọc thành phế liệu nguy hiểm.
